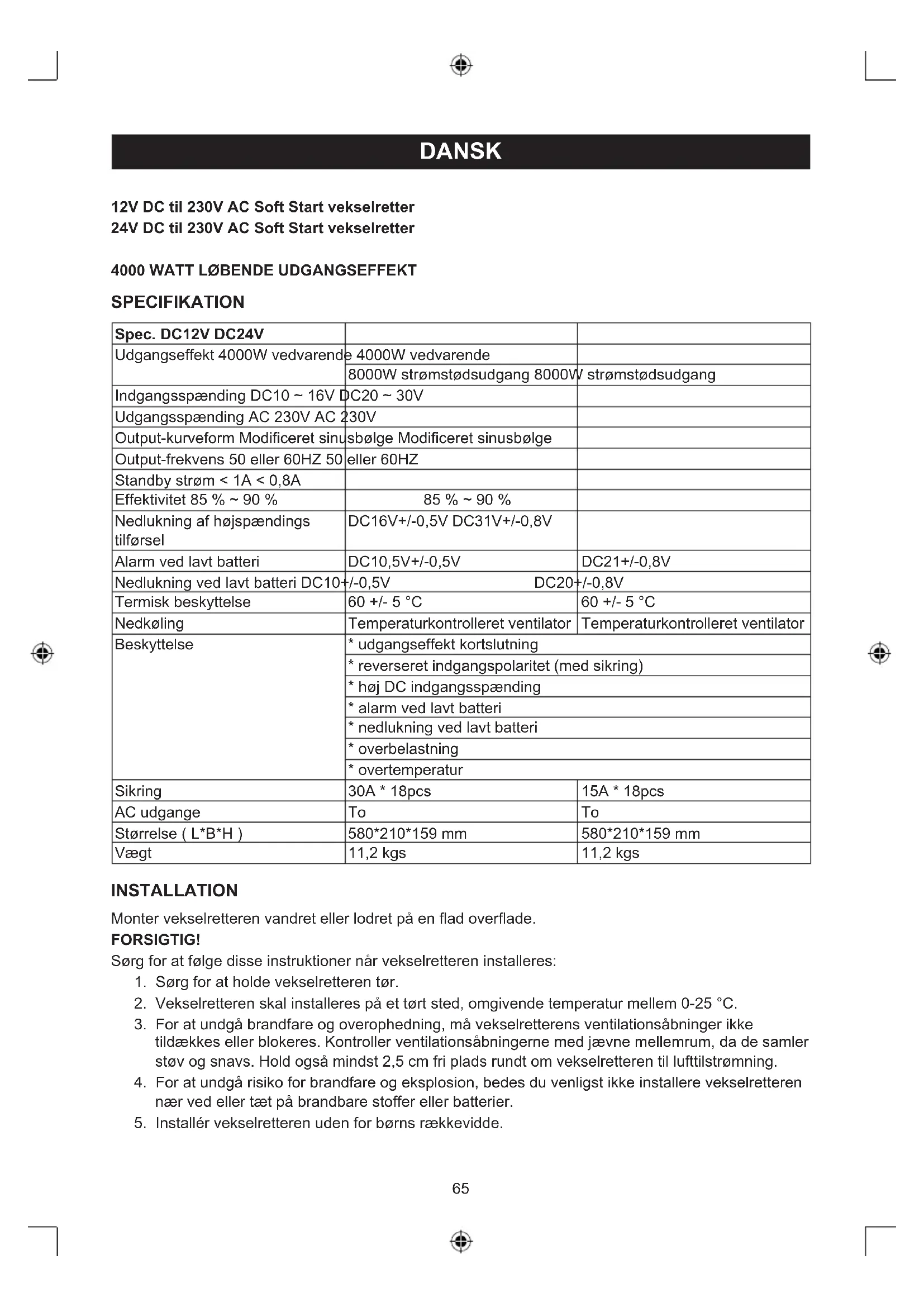

BRUGSANVISNING INV400024 HQ

Spec. DC12V DC24V
Udgangseffekt 4000W vedvarende	4000W vedvarende
	8000W strømstødsudgang 8000W strømstødsudgang
Indgangsspænding DC10 ~ 16V DC20 ~ 30V
Udgangsspænding AC 230V AC 230V
Output-kurveform Modificeret sinu	sbølge Modificeret sinusbølge
Output-frekvens 50 eller 60HZ 50	eller 60HZ
Standby strøm < 1A < 0,8A
Effektivitet 85 % ~ 90 %	85 % ~ 90 %
Nedlukning af højspændingstilførsel	DC16V+/-0,5V DC31V+/-0,8V
Alarm ved lavt batteri	DC10,5V+/-0,5V	DC21+/-0,8V
Nedlukning ved lavt batteri DC10+/-0,5V DC20+/-0,8V
Termisk beskyttelse	60 +/- 5 °C	60 +/- 5 °C
Nedkøling	Temperaturkontrolleret ventilator	Temperaturkontrolleret ventilator
Beskyttelse	* udgangseffekt kortslutting
	* reverseret indgangspolaritet (med sikring)
	* hj DC indgangsspænding
	* alarm ved lavt batteri
	* nedlukning ved lavt batteri
	* overbelastning
	* overtemperatur
Sikring	30A * 18pcs	15A * 18pcs
AC udgange	To	To
Størrelse (L*B*H)	580*210*159 mm	580*210*159 mm
Vægt	11,2 kgs	11,2 kgs

INSTALLATION

1. Sorg for at holde vekselretteren tcr.
2. Vekselretteren skal installeres pa et tort sted, omgivende temperatur mellem 0-25 °C.
3. For at undgå brandfare og overophedning, mæ vekselretterens ventilationsåbninger/DDtildækkes erler blokeres. Kontroller ventilationsåbningerne med jævne mellemrum, da de samler stov og snavs. Hold også mindst 2,5 cm fri plads rundt om vekselretteren til lufttilstrømnning.
4. For at undgå risiko for brandfare og eksplSSION, bedes du venligst ikke installere vekselretteren naer ved eller tæt på brandbare stoffer eller batterier.
5. Installer vekselretteren.uden for boRs rækkevidde.

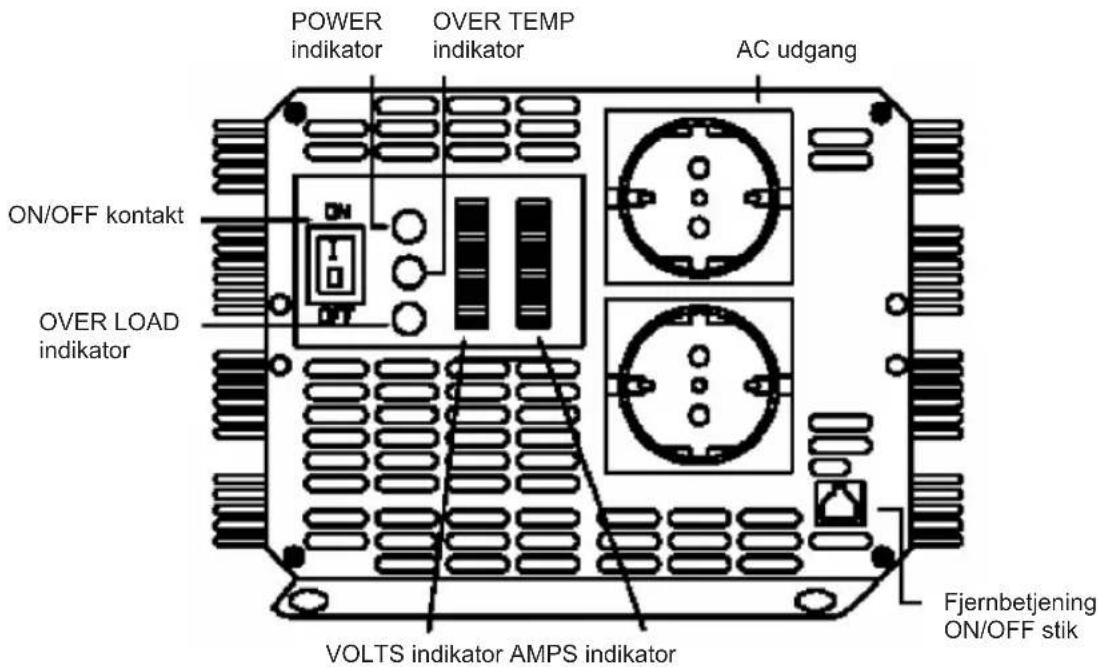

VEJLEDNINGER TIL BETJENING AF UDGANGSPANEL

ON/OFFkontakt

Tillader dig at montere vekselretteren ude af syne og tænde/slukke med fjernbetjeningen (medfolgende).

Batterispanding (VOLTS) indicator

Batterispaening indicatoren viser spandingen ved vekselretterens indganterminal.

Batterispaening (AMPS) indicator

Batterispending indicator viser strømmen der trækkes fra batteriet af vekselretteren. Strømmen brør vaere i det gronne område for vedvarende drift. I det gule område vil vekselretteren virke i flere minutter, i det rode område lukker vekselretterens beskytteilse vekselretteren ned.

POWERindicator

Nár den er tilsluttet til et batteri og taendes, taendes strömindikatoren i grón farve: klar til brug.

OVER TEMPERATURE indicator

Overtemperatur indicator tændes gult när vekselretteren overopheder. En alarm lyder ogsa og vekselretteren lukker ned.

Overophedning forarsages ved at betjene donne vekselretter ved effektniveauer over 4000W vedvarende udgangseffekt. Det kan ogsa forekomme nár den er installereret pa et sted hvor den ilke kan komme af med sin egen varme. Vekselretteren vil automatisk genstarte nár den er kølet ned.

OVERLOAD indicator

Indikatoren tændes rodt nár der forekomm er overbelastning. Problemet kan Ioses ved at slukke for vekselretteren og reducere belastningen fwr den tændes igen.

HORLIG ALARM

Alarmen lyder i tilfaelde af:

a. Overtemperature
b. Lavt batteri (<10,5V for 12V vekselretter, <21V for 24V vekselretter)
c. Nedlukning ved lavt batteri (<10V for 12V vekselretter, <20V for 24V vekselretter)

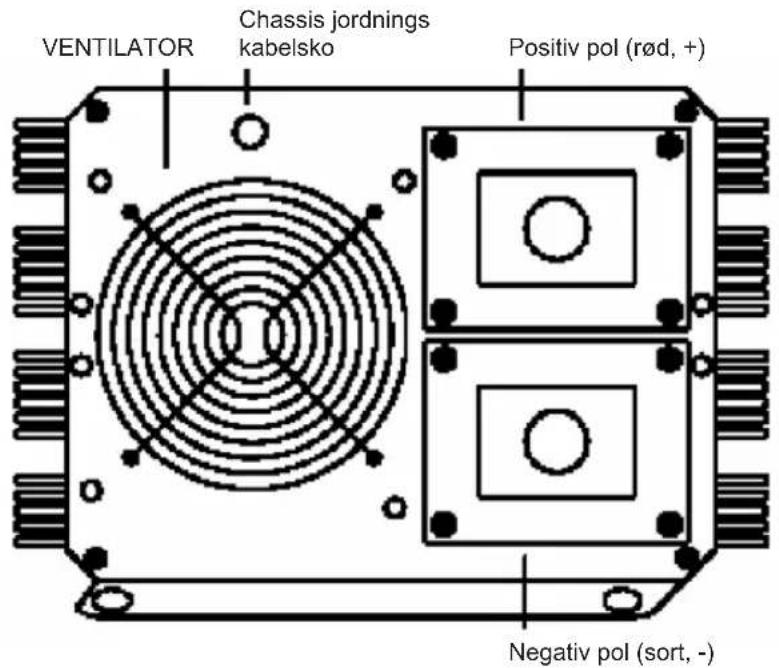

INDGANGSPANLGVEJLEDNING

VENTILATOR

Til nedkøling af vekselretteren under drift

TERMINALKONNEKTOR

Brug det rode batterikabel til at tilslutte (+) på batteriet til (+) terminalen på vekselretteren. Derfter bruges det sorte batterikabel til at tilslutte (-) på batteriet til (-) terminalen på vekselretteren. Stram skruerne til DC indgangskablerne med jævne mellemrum.

När den er tilsluttet til et batteri, skal du sorge for at taende for vekselretteren, fdr du tender for de tilslutte apparat(er). När vekselretteren bruges med flere apparater pa samme tid, skal apparaterne taendes separat after at vekselretteren er taendt. Dette vil sikre at vekselretteren不信 behoover at levere opstartssrmtil alle belastningerne pa samme tid.

FORSIGTIG!

Bemærk venligst at 220V AC strøm kan vare deodelig. Udfør ikke arbejde på vekselstrømskabler nár de er tilsluttet til vekselretteren (ogsø selv om den er slukket), undtagen hvis jævnstrømskilden er fysisk afbrudt fra vekselretteren. Udfør ikke arbejde på vekselstrømskabler hvis den er tilsluttet til anden vekselstrømskilde, som en generator eller en linje fra et elektricitetsværk.

FORSIGTIG!

Reverser ikke indgangseffekten! Brug ikke "alligator-klemmer" og sørg altid for at ON/OFF kontakten på vekselretterens udgangspanel er sat i positionen OFF, før et batteri eller en jegavnstrømskilde tilsluttes!

CHASSIS JORDINGS KABELSKO

Vekselretteren har en kabelsko, som er til at tilslutte vekselretterens chassis. Jordledningen i vekselstrøms kabelkassen på vekselretterens udgangspanel er tilsluttet til chassiet.

Chassis jordings kabelskoen skal tilsluttes til et jordingspunkt, som varierer afhengigt af hvor vekselretteren installereres. På et koretj tilsluttes chassis jordings kabelskoen til koretjets stel. På en bad tilsluttes den til badens jordingssystem. På en fast placering, tilsluttes jordforbindelsen med et jordspyd (et metalspyd som sættes i jorden), aller andre passende serviceindgange til jordforbindelse. Brug en #12 AWG eller større kobbertråd (helst med grøn/gul isolering) til at tilslutte chassis jordings kabelskoen til jordforbindelsespunktet.

Den neutrale (fales) leder til vekselretterens vekselstrøms udgangskredsb tilsluttes til chassis jordforbindelsen. Derfor vil den neutrale leder og's blive jordet, narr chassis er tilsluttet til jord. Dette er i overensstemmelse med de kravene fra de nationale regler for elektricitet, om at separat afledte vekselstrømskilder (som vekselrettere og generatorer) har deres neutrale ledere bundet til jorden,

pà samme mâde som den neutrale leder fra linjen fra elektricitetsværket er bundet til jorden ved vekselstrøms afbryderpanel.

FORSIGTIG!

Brug ici 4000W vekselretteren uten jordforbindelse. Der er fare for elektrisk stod.

FEJLFINDING

Problemer Mulige ørsager Løsninger
1) Lav udgangsspænding Der brug	es et voltmeter til gennemsnitlig aflæsning	Brug virkelig RMS måleraflæsning
2) Lav udgangsspænding og AMPS indicator i rødt område	Overbelastning Reducer belastning
3) Ingen udgangsspænding og VOLTS indicator i det lave røde område	Lav udgangsspænding Genoplad batteri, kontROLLER til slutninger og kabel
4) Ingen udgangsspænding og POWER indicator lyser ikke	a. Vekselretter slukket Tænd for vekselretter
	b. Ingen strøm til vekselretter	Kontroller kabelføring til vekselretter og batteri
	c. Intern sikring er aben Fæ en kvalificeret elektriker til at kontrollere og udskifte den
	d. Omvendt jævnstrømspolaritet	Fæ en kvalificeret elektriker til at kontrollere og udskifte sikringen, læg venligst mærke til den korrekte polaritet
5) Ingen udgangsspænding og VOLTS indicator i øverste røde område	Høj indgangsspænding Sørg for at vekselretteren er tilsluttet til 12V batteriet (24V for 4000W/24V vekselretter) og kontROLLER regulering af ladesystem
6) Alarm for lav't batteri er hele tiden til og VOLTS indicatoren under 10,5V (21V for 4000W/24V vekselretter)	a. Dårlig jævnstrøms kabelføring	Brug passende kabel og lav solide tilslutninger
	b. Dårlige batteriforhold Uddrift batteri eller brug et nyt batteri
7) Ingen udgangsspænding, OVER TEMP indicator lyser og tilfører mere end 4000W/250 ampere indgangsstrøm (eller 125A for 4000W / 24V vekselretter)	Termisk nedlukning Lad vekselrettereniskeledønedsæt belastningen hvis vedvarende drift er nødvendig
8) Ingen udgangsspænding, OVER TEMP indicator lyser og tilførerindre end 4000W/250 ampere indgangsstrøm (eller 125A for 4000W/24V vekselretter)	Termisk nedlukning Sørg for at ventilationsåbningerne i vekselretteren ikke er blokerede og sænk den omgivende temperatur.
9) Ingen udgangsspænding og OVER LOAD indicator lyser	a. Kortslutting aller fejl i kabelføring	Kontroller AC kabelføring for kotslutting aller forkert polaritet
	b. Meget hjø strømbelastning	Fjern eller reducer belastning

Hvis vekselretteren stadig ikke virker, after at have udfør den ovennævnte fejlfinding, bedes du venligst levere den tilbage til os eller fæ en kvalificeret elektriker til at kontrollere og udskifte den. Åben ikke kabinettet og skær ikke kablet ud.

FOSIGTIG:

Brug ikke vekselretteren med de følgende genopladelige apparater:

To specifikke typ er ladere til sma nikkel cadmium batterier, kan blive beskadige hvis de tilsluttes til vekselretteren:

a. Små batteridrevne apparater, som lommelygter, barbermaskiner og natlamper, som kan sættes direkte ind i vekselstrømsfatningen til genopladning.
b. Visse batteriladere til batteripakker, som bruges til handholdte værktjoer. Disse ladere har en adverselsetiket, som angiver at der findes farlig spending ved batteriterimalerne.

Dette problem opstär不解 med det meste batteridrevne udstr. Det meste af dette udstr bruger en separatlader erler transformer, som tilsluttes til vekselstromsfatningen og afgiver den lavere udgangsspænding. Hvis etiketten på vekselstromsadaptereren aller opladeren angiver at den producerer lav vekselstroms-ller jævnstrømsspænding (mindre end 30 volt), vil vekselrettere forsyne denen adapter erler oplader sikkert,.uden problemer.

BRUG DEN KORREKTE KABELFØRING OG BATTERITYPE!

For de feste applicacioner for 4000W vekselretter, anbefales det at bruge et stort batteri erler flere batterier parrallelt. Mere kapacitet er bedre, fordi der icke vil vare mere reservekapacitet til at undgå at batteriet aflades for meget.

Anbefalet ampere indgang:

12V->366A

24V->183A

Anbefalet jævnstrøms kabelfording:

12V->#38x2

24V->#38x1

Sikkerhedsforholdsregler:

For at nedsætte risikoen for elektrisk stød, på dette produit, f.eks.ningarkræves service, KUN abnes af en autorisert tekniker. Frakobl produktet stikkontakten og andet udstyr, hvis der opstår et problem. Udsæt ikke

produktet for vand eller fugt.

Vedligheholdelse:

Rengør kun med en tør klud. Brug ikke oplosningsmidler eller silibende rengøringsmidler.

Garanti:

Ingen garanti og ikke noget ansvar kan pâtages forændringer af produktet eller for skade på grund af forkert brug af dette produit.

Generelt:

Design og specifikationer kan ændres.uden varsel.

Alle bomærker og produktnavne er varemærker eller registrerede varemærker tilhorende deres respektive ejere og anses herved som sadan.

Gem brugervejledningen og emballagen til senere brug.

Bemerk:

Dette produit er mærket med dette symbol. Det betyder, at brugt elektrisk og elektronisk udstyr ikke må bortskaffes sammen med alminderigt husholdningsaffald. Der findes saerlige indsamlingssystemer foresseprodukter.

NORSK

Nár koblet til et batteri og skrudd pa, vil strömindikatoren lyse grønt: klar til bruk.

HØY TEMPERATUR-indikator

Hoy temperatur-indikatoren lyser gront nár inverteren er overopphetet. En alarm vil ogsa lyde, og inverteren vil stenges av.

Bruk den rode batterikablen til Å koble (+) på batteriet til (+) på inverteren. Bruk deretter den sorte batterikablen til Å koble (-) på batteriet til (-) på inverteren. Stram skruene til likestromskablene med jejne mellomrom.

Vennligst mer at 220 V vekselstrøm kan ære ødelig. Arbeid ikke med vekelsstrømskabling nær det er koblet til inverteren (solv om den er skrudd av), medindre likestromskilden er fysisk koblet fra inverteren. Jobb ikke på vekelsstrømskabling hvis den er koblet til en annen vekelsstrømskilde som en generator eller strømnettet.

OBS!

Inverteren har en skrue som er koblet til chassiset til inverteren. Jordingskablen i

Bruk ikke 4000 W inverteren utén Å koble den til jord. Som et resultat kan det bli fare for elektrisk støt.

FEILSKING

Bruk ikke inverteren med følgende oppladbart utstyr:

To spesielle typ er ladere for sma nikkelkadmiumbatterier kan skades hvis koblet til pa inverteren:

Sikkerhetsforholdsregler:
