HASZNÁLATI ÚTMUTATÓ POWDP35150 PowerPlus

1 BERENDEZÉS 3
2 LEIRAS (A ABRA) 3
3 CSOMAGOLÁS TARTALMA 3
4 JELZÉSEK 3
5 ALTALANOS BIZTONSAGI SZABALYOK 4
5.1 Munkakornyezet 4
5.2 Elektromos biztonság 4
5.3 Szemelyi biztonsag 5
5.4 Az elektromos mukodtetesu szerszamok helyes hasznalata... 5
5.5 Az akkus keszülk hasznalata es gondozasa 6
5.6 Szerviz 6
6 KIEGÉSZÍTÓ BIZTONSÁGI ELOÍRÁSOK SAROKCSISZOLÖK HASZNÁLATAHOZ 6
7 KIEGESZITÖ BIZTONSAGI UTASITASOK
AKKUMULÁTOROKHOZ és TÜLTÖKHÖZ
7.1 Akkumulatorok 7
7.2 Tolfok. 8

8 AZ AKKUMULÁTOR TÜLTÉSE, BEHELYEZÉSE VAGY ELTÁVOLÍTÁSA 8

8.1 Tolfo kijelzesei (1. abra) 8
8.2 Akkumulator behelyeze /eltavolitasa (2.abra) 8
8.3 Akkumulator kapacitas jelzo (3. abra) 9
9 OsszESZERELES. 9
9.1 A kiegészítő fogantyú felszerelése (4. ábra)
9.2 A védōlemez felszerelēse (5. ábra) 9
9.3 A csiszolotárcsa cseréje (6a - 7b. ábra). 9
10 MUKODES. 10
10.1 Be- es kikapcsolás (8. ábra) 10
10.1.1 Bekapcsolás 10
10.1.2 Kikapcsolás 10
11 A KESZULEK HASZNÁLATA 10

POWERPLUS HIGH QUALITY TOOLS

POWDP35150 HU

11.1 A csavarkulcs tarolasa (9. abra) 10
11.2 Durva csiszolás (10. ábra) 11
11.3 Vagas (11.abra) 11
12 TISZTITAS ES KARBANTARTAS 11
12.1 Tisztitas 11
13 MUSZAKI ADATOK 12
14 ZAJ 12
15 JOTALLAS 12
16 KÖRNYEZETVEDELEM 13
17 MEGFELELOSEGINYILATKOZAT 14

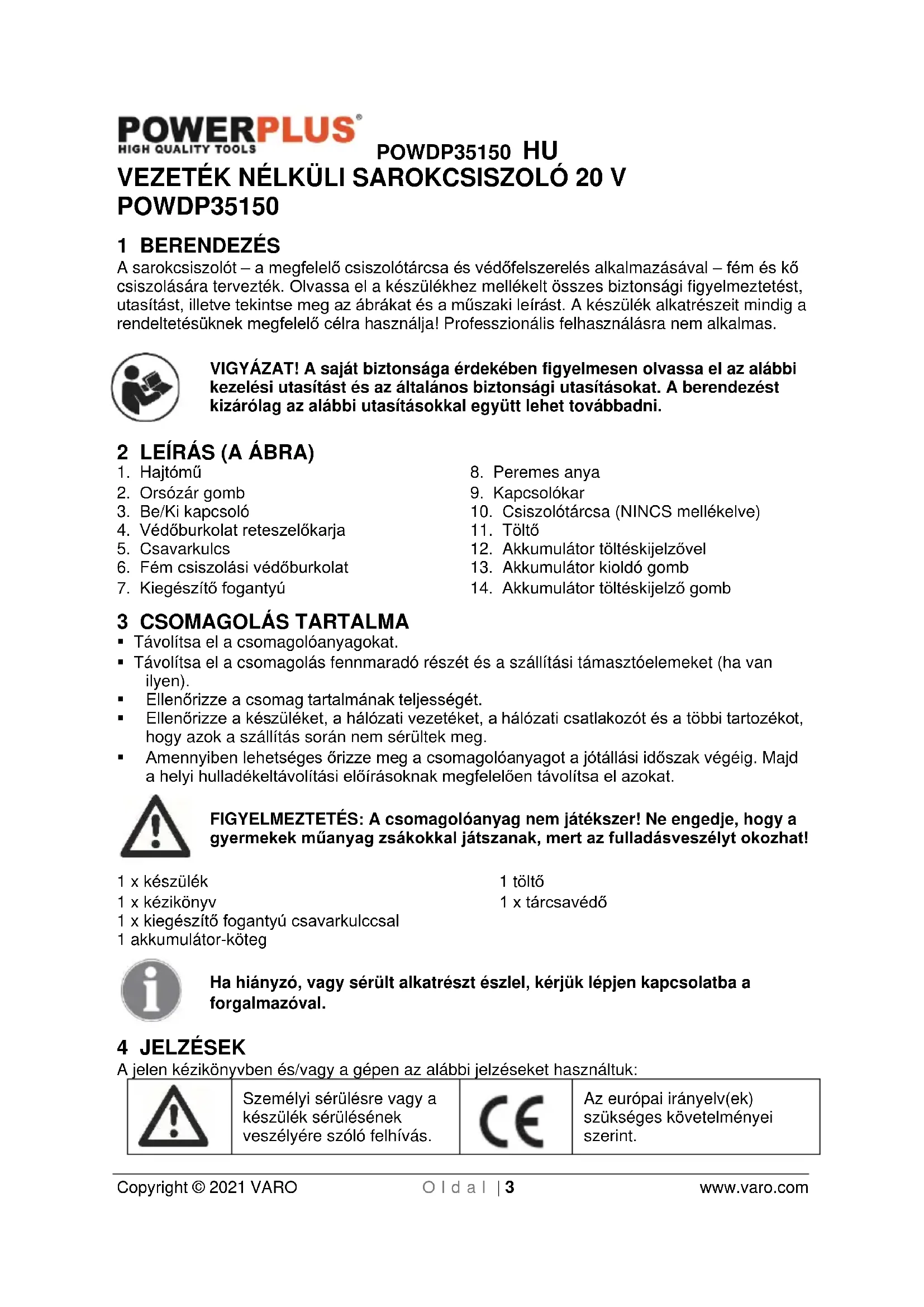

VEZETÉK NELKÜLISAROKCSISZOLÖ 20 VPOWDP35150

1 BERENDEZÉS

A sarokcsiszolot - a megelelo csiszolotarcsa es vedofelszerelés alkalmazásával - fém és kőcsiszolársa tervezték. Olvassa el a készülékhez mellekelt összes biztonsági figyelmzetétest,utasítást, illetve tekintse meg az abrakat és a muszaki leirast. A készülék alkatrészeit mindig a rendeltetésüknek megelelo celra használaj! Professzionális felhasználasra nem alkumas.

VIGYÁZAT! A sjatBiztonsága érdekében figyelmesen olvassa el az alabbi kezelesi utasitast es az altalanos biztonsagi utasitaskat. A berendezest kizarolag az alabbi utasitaskkal egyutt lehet tovabbadni.

2 LEÍRÁS (A ÁBRA)

1. Hajtomu
2. Orsozár gomb
3. Be/Ki kapcsoló
4. Védoburkolat reteszelokarja
5. Csavarkulcs
6. Fém csiszolási védōburkolat

7. Kiegészto fogantyú

8. Peremesanya

9. Kapcsolokar
10. Csiszolotárcsa (NINCS mellekelve)
11. Tölto
12. Akkumulator toltskijelzövel
13. Akkumulator kioldo gomb
14. Akkumulator tolteskijelzogomb

3 CSOMAGOLÁS TARTALMA

• Távolítsa el a csomagolóanyagokat.
• Távolítsa el a csomagolás fennmarado részét és a szállítási tamasztóelemeket (ha van ilyen).
  Ellenorizze a csomag tartalmanak teljessegét.
  Ellenorize a keszuleket, a halozati gezeteket, a halozati csatlakozot es a tobbi tartozekot, hogy azok a szallitas soran nem serultek meg.
• Amennyiben lehetséges òrìzze meg a csomagolóanyagot a jʊtallasi idǒszak végéig. Majd a helyi hulladékeltávolítasi elórsoknak megfeleloen távolītsa el azokat.

FIGYELMEZTETÉS: A csomagolóanyag nem jatékszer! Ne engedje, hogy a gyermekek muanyag zsákokkal jatszanak, mert az fulladásveszélyt okozhat!

1x keszulek
1 tolt
1 x kézikönyv
1 x tarcsaVEDo
1 x kiegészítő fogantyú csavarkulccsal
1 akkumulátor-köteg

Ha hiányzó, vagy sérült alkatrészt ésSZleI, kérjuk lépjen kapcsolatba a forgalmazóval.

4 JELZÉSEK

A jelen kezikonyvben es/vagy a gépen az alabbi jelzešeket használtuk:

!

Személyi sérülésre vagy a készülék sérülésének veszényère szoló felhivás.

CE

Az europai irányelv(ek) szükséges kővetelményeis szerint.

POWDP35150 HU

	Hasznalat elött olvassa el a kezelési utasítást!		II. Érintésvédimi osztályú gép - Dupla szigetelés - Nincs szükség foldelt dungó alkalmazására (csak a tõlt Höz).
	Zaj elleni védöberendeźás használata javasolt.	MAX. 40°C	Környezeti hämér séklet max. 40 °C (csak az elemhez).
	Viseljen szemvédőt!		Az akkumulátort és a tõltőt csak beltéri helyiságben használja.
	Porképződéskor viseljen maszkot!		Az akkumulátort és a tõltőt ne tegye ki viz hatásanak.
	Viseljen kesztyűt!		Az akkumulátort vagy a tõltőt tilos elégetni.

5 ALTALÁNOS BIZTONSAGI SZABÁLYOK

Olvasson el(AP) biztonsagi figyelmeztetest es(AP) minden utasitast. A figyelmeztetsek es utasitask betartasanak elmulasztasaaramutest, tuzet es/vagy sulyos serulest okozhat. Orizze meg a figyelmeztetsek es utasitask leirasat jovobeni hivatkozas celjabol. A figyelmeztetsekben eloforduloberendezes (power tool) kifejezes a halozatról muködtetett (vezetekes) berendezesre, vagy az elements (vezetekmentes) berendzésre utal.

5.1 Munkakörnyezet

• A munkaterületét tartsa tisztan és rendben. A rendetlenség és a megvilágítatlan munkaterületek balesetakkehz verzethetnek.
• Ne muködtesse az eszközt robbanásveszélyes környezetben, ahol éghetó folyadékok, gázok és por található. Az elektramos muködtétésü szerszámok szikrázhatnak, ezek pedig meggyújthatják a port vagy gozoket.
• Az elektromos muködtétésu szerszám használata kozben ne tartózkodjanak a kozelében gyerekek és más személyek. Ha megzavarják, elvesztheti a felügyeletet az eszköz felett.

5.2 Elektromos biztonság

Mindig ellenorizze, hogy a tapellatas megfelel-e az adattablan felttuntetett feszultségnek.
- A csatlakozódupónak illeszkednie kell a tapaljzatba. A halózati csatlakozódupó semmíkeppen nem alakithato át. Ne használa az adapter-csatlakozó tós foldelt eszkökkel együtt. Azeredeti csatlakozódupok és megfelelo tapaljzatok révencsökkenthtő az elektromos áramütés veszélye.
- Kerülje az erintkezest foldelt felületekkel, peldául csovezétékek, fútokészülékek, tuzhelyekel és hütokkel. Az aramütés kockázata no, ha a teste foldelt.
- Az eszkózt tartsa távol az esötól vagy a nedvességtól. Ha viz szivárog az elektromos készülékbe, az noveli az elektromos áramütés kockázatát.
- Ne a kabelt hasznalja az eszkocz szallitasyhoz vagy felakaszához, és a csatlakozónt ne a kabel meghuzásával távolítsa el a pápaljzataból. A pátkábelt tartsa távol höl, olajól, éles

POWDP35150 HU

élektôl vagy az eszköz MOZgo alkatrészeitôl. A serült vagy összugubancolódott pátkábelek novelik az áramūtes kockázatát.

Ha kulteren hasznalja az elektromos mukodtetesu szerszamot, akkorCsak kulteri hasznalatra jovahagyott hosszabbito kabeleket hasznaljon. A kulteri hasznalatra alkalmas hosszabbito kabel hasznalata csokkenti az elektromos aramutes kockazatat.
Ha elkerulhetetlen a keszulek nedves helyen torten o alkalmazasa, akkor hasznaljon aramvedokapcsolóval (RCD) védett tapellatast. Az RCD lecsökkenti az aramütés kockázatát.

5.3 Személyi biztonság

Legyen korultekinto, figyeljen munkajara, es legyen tudatos az elektramos mukodtetesu szerszam hasznalatakor. Ne hasznalja az elektramos mukodtetesu szerszamot, ha faradt, vagy ha alcohol, drog vagy gyogyszer hatasa alatt all. Az eszkoz hasznalatakor már egy par masodperces figyelmetlenseg is sulyos serulest okozhat.
- Viseljen szemelyi védöeszközöket, és mindig viseljen védöszemüveget és védökesztýüt. A szemelyi védöeszközök hasznalata - pélául a védömaszké, a csuszásmentes biztonsági cipőké, a védösisakoké vagy a fulvedőké - az elektrmos műkötdésü szerszám típusától és hasznalati modjától fuggöen csökkenti a serlées kockázatát.
- Kerülje el a keszülék véletlenszerü elindulásat. A halózati csatlakozó lápaljathoz csatlakoztatása elött ellenörizze, hogy a kapcsoló “OFF (0)” (KI) helyzetben áll-e. Balesetet okozhat, ha a keszülék szállitása közben a kapcsolóra helyezi a kezét, vagy oyan mo don csatlakoztatja a tapellatáshoz, hogy a kapcsoló eközben az „ON” (BE) helyzetben áll.
- A keszülek bekapcsolasa elott tavolitson el minded allitókulcsot vagy csavarkulcsot. A keszülek forgo részen talalhato eszköz vagy csavarkulcs seruliseket okozhat.
- Ne becsülje tül képességeit. Ellenörizze, hogy lábtartása biztonságos-e, és mindig tartsa meg az egyensúlyát. Ekkor jobban Ellenörzese alatt tarthatja az eszközt a varatlan helyzetekben.
- Viseljen megfelelo ruhazatot. Ne viseljen laza ruhazatot vagy ekszereket. A hajat, a ruhajat es a kesztyujet tartsa tavol a mozgo részektól. A laza ruhazatot, ekszereket vagy hosszú hajat becsiphetik a mozgo részek.
Ha a keszülékre porelszívo és port megkötő eszközök szerelhetők, Ellenörizze, hogy megfeleloen csatlakoztatta-e és használja-e öket. Ezeknek az eszközöknek a használatecsökkenti a por káros hatását.

5.4 Az elektromos muködtétésu szerszámok helyes használata

• Ne terhelje tuli a keszuleket. A munkajahoz a megfelelo szerszamot hasznalja. A megfelelo szerszammal a jelzett teljesitmemytartomanyon belul nagyobb hatekonysaggal es sukkalBiztonsagosabban dolgozhat.
• Ne használja a meghibásodott kapcsolójú szerszámokat. Minden oyan elektromos muködtétésü szerszám, amely nem kapcsolhato be és ki a kapcsolójával, veszélyes és javításra szorul.
  Barmely beallitas végrehajtasa, a tartozékok cseréje vagy a szerszám eltevész elott húzza ki a csatlakozó t a pápaljzataból. Ezek az elóvigyázatossági intézkedesek megakadályozzák a vyletlenszerő indítást.
  A hasznalaton kivuli elektromos mukodtetesu szerszamokat is tartsa olyan helyen, ahol gyerekek nem ferhetnek hozzajuk. Ne engedelyezze a keszulek mukodteteset oylan szemelyeknek, akik nem ismerik a keszuléket, vagy nem olvastak el a hasznalati utasitast. Az elektromos mukodtetesu szerszamok veszelyesek lehetnek, ha kezdfo felhasznalok hasznaljak.
  Gondoskodjon a keszülék helyes karbantartásárol. Ellenörizze, hogy a MOZgo részek megfeleloen muködnek-e és nem ragadnak-e be, illetve hogy az alkatrészek nem károsodtak-e vagy rongalódtak-e meg a muködest befolyasoló mertékben. Használat elott

POWDP35150 HU

minden serult alkatrészt ki kell javitani. Szamos balesetet okoznak a rosszul karbantartott elektramos muködtetesu szerszamok.

• Tartsa élesen és tisztan a vagoszerszámokat. A helyesen karbantartott, éles vagoszerszámok kevésbe akadnak el és konnyebben irányithatok.
• Az elektramos muködtetésü szerszámokat, tartozékokat, betéteket az utasításoknak és az adott típusú eszköznek megfeleloen használja, figyelembe veve a munkafelteteleket és a vegrehajtando tevekenységet. Az elektramos muködtetésü szerszámok rendeltétestöl elterő használata veszelyes helyzetekhez gezethet.

5.5 Az akkus keszülek hasznalata és gondozaşa

• Csak a gyaró altal megadott toltovel toltse. Ha egy tolto megfelel az egyik típusu akkumulatorhoz, egy masik típusu akkumulatoralr torten no hasznalat soran tuzveszelyt okozhat.
• A keszülkhez csak a kifejezetten azokhoz megadott akkumulatort hasznalja. Barmely mas akkumulator hasznalata serulest vagy tuzet okozhat.
• Amikor az akkumulator nincs hasznalatban, akkor tartsa femtargyaktol, peldaul gemkapcsoktol, ermektol, kulcsoktol, szogektol, csavaroktol vagy masapro targyaktol tavol, mivel ezek osszekottetest letesithetnek a polusok kozott. Az akkumulator polusai kozott letrejott rovidzarlat egest vagy tuzet okozhat.
• Durva kezelési körulmények kozott folyadék szabadulhat ki az akkumulátorból; kerülje az érintkezest. Az ezzel történő véletlenszerő érintkezés eseten azonnal öblitse le vizzel. Ha folyadék szemmeliertkezik, akkor forduljon orvoshoz. Az akkumulátorból pávozo folyadék irritaciôt és égét okozhat.
• Ne hasznaljon seru'tt vagy modositott akkumulatort. A seru'tt vagy modositott akkumulatorok kiszamithatatlanok, es tuzet, robbanast vagy serulest okozhatnak.
• Tilos az akkumuláort tuz vagy szelso séges homérséklet hatásanak kitenni. A tüznek való kitettség vagy a 130^ felettihomérséklet robbanast okozhat.
  Tartsa be az osszes toltesi utasitast, es ne toltse az akkumulatort vagy a keszuleket az utmutatoban megadott homsersekleti tartomanyon kivul. A nem megfelelo feltoltes vagy a megadott tartomanyon kivuli homserseklet kurosithatja az akkumulatort, es fokozottabb tuzveszelyt idezhet elo.

5.6 Szerviz

A javitásokhoz kizárolag eredeti potalkatrészek használatok, és a javitási müveleteketCsak minósítét, szakképzett szemelyzet vegezheti. Ez biztosítja eszközebiztonságosságát.

6 KIEGÉSZÍTÔ BIZTONSÁGI ELOÍRÁSOK SAROKCSISZOLÖK HASZNÁLATAHOZ

Tavolitsa el a csomagoloanyagot es a rogzitetlen alkatreszeket a keszulekröl.
Hasznalat elott ellonorizze az alkatreszeket, hogy megfeleloek-e a keszulekhez es az adott rendeltetesi celnak.
Ha a keszülek uj, akkor eloször fel kell tolteni az akkumulatort.
Ellenörizze, hogy a csiszolótarcsan jelzett maximális sebesség megfelel a készülék maximális sebességevel. A készülék sebessége nem haladhatja meg a csiszolótarcsan jelzett ertéket.
Ellenorizze, hogy a csiszolotárcsa méreeti megfelelnek a keszülék adottságainak.
Ellenorizze, hogy a csiszolotárcsa megfeleloen van felszerelve es rogzitve. Ne alkalmazzon szukitogyurut vagy csatlakozoelemet a csiszolotárcsa megfelelo rogzitesehez.
A csiszolótarcsákat a gyartó által meghatározott utasitásoknak megfeleloen kezelje és tárolja.

POWDP35150 HU

• Ne használja a keszüléket olyan munkadarabok csiszolása, melyeknek a maximális vastagsága meghaladja a csiszolórácsa maximális csiszolási mélységét.
• Ne használjá a csiszolótarcsát sorjázásra.
• Amikor a csiszolótarcsat a tengely menetere akarja felszerelni, ellenorizze, hogy a tengely menete megfelelo-e. Ellenorizze, hogy a tengely megfeleloen van védve és nem érinti a csiszolási felületet.
  Hasznalat elott vizsgalja meg a csiszolotarcsat, hogy az serult-e. Ne hasznaljon repedt, szakadt vagy barmilyen modon serult csiszolotarcsat.
  Hasznalat elott hagyja a gépet 30 masodperciug uresjaratban mukodni.
• Azonnal kapcsolja ki a gépet, ha rendellenes rázkódás vagy barmilyen más géphiba jelentkezik. Övatosan vizsgálja meg a gépet és csiszolórácsát mielott úra bekapcsolja a gépet.
  Gyözödjön meg rola, hogy a kipattanó szikrák nem jelentenek veszélyt más személyek szamára és nem kerülnek fokozottan gyúlékony anyagokkal kapcsolatba.
  Ellenorizze, hogy a munkadarab megfeleloen meg van-e tamasztva, vagy be van-e fogva. Tartsa a kezét a vagando felülettól távol.
• Mindig viseljen védöszmüveget és hallásvédôt. Ha úgy kivánja, vagy szükséges, akkor viseljen egyeb védöfelszerelést is, pédául egy kotényt vagy védösisakot.
  Gyozodjon meg rola, hogy a tarcsak es hegyek a gyartó utasitásainak megfeleloen kerütek felszerelésre.
  Ellenorizze a betetek alkalmazasat, ha ezt az osszekotott csiszoltermekhez mellekelik, es amikor ez szukséges.
  Ha van a keszülékhez védöelem, akkor tilos a keszüléket e nélkül használni.
• Azoknal a keszülékeknél, melyek menetes kerékagyas tárcsával muködnek, győzödjön meg rola, hogy a tárcsá menete elég hosszú ahhoz, hogy összeilljen a tengellyel.
  Ellenorizze, hogy a szellozonyilasok tisztak, amikor poros körulmenyek kozott dolgozik.

7 KIEGÉSZÍTŐ BIZTONSágI UTASITÁSOK AKKUMULÁTOROKHOZ ÉS TÜLTÖKHÖZ

7.1 Akkumulatorok

• Tilos barmi okbol kifolyolag kinyitni.

• Tilos olyan helyen tárolni, ahol a homér séklet meghaladhatja a 40^ -ot.

Csak 4^ es 40^ koztiti homerseklen toltse.

• Az akkumulatorokat huvos, szaraz helyen tárolja (5 °C-20 °C kozott). Ne tárolja az akkumulatorokat lemerült allapotban.

Elonyosebb, ha a lemerult Li-ion alkukat rendszeresen feltolti (evente legalabb 4 alkalommal). A Li-ion akku hosszú távú tárolásához a 40% -os teljesítény ideális.

• Az akkumulatorok ártalmatlanitása során kövesse „A környezetvédelem" címü fejezetben foggaltakat.

• Ne tegye ki rovidzárlat hatásanak. Ha kozvetlenül a positiv (+) és a negativ (-) kimenetek között erintkezés jönlecture, vagy fémtárgyhoztorténó veletlenszerő erintkezés során, az akkumulator rovidzárlatos lesz és intenszővaram halad rajta keresztül. Ennek során hó keletkezik, amelynek hatásáre repedés vagy tuz keletkezhet.

Ne hütse. Ha az akkumulátorok 100 °C böle melegszenek, akkor a hegesztés és az elvalaszto szigetelés és egyeb polymer elementek megserülhetnek, amely az elektrolit kiszivargásat és/vagy belso rovidzárlat kialakulásat okozhatják. Ennek során hő keletkezik, amelynek hatásáre repedés vagy tuz keletkezhet. Söt tilos az akkumuláortelégetni, mert robbanás és/vagy intenszív tuz alakulhat ki.

• Extrém körulmények kozott előfordul, hogy az akkumulátor ereszt. Amikor folyadékot észlél az akkumulátoron, akkor kövesse az alábbi lépéseket:

-Ovatosan trolje le a folyadekot egy ruhaval. Kerulje a borrel valo erintkezest.
-Borrel valo erintkezes es szembe jutas eseten kovesse az alabbi utasitásokat:

POWDP35150 HU

Azonnal oblitse le vizzel. Semlegesitse enyhe savval, peldaul citromlevel vagy ecetel.
Szembe jutás esétén legalább 10 percen keresztül oblögesse bó, tiszta vizzel. Forduljón orvoshoz.

Tüzveszély! Kerülje el, hogy a levalasztott akkumulátor erintkezöi rovidzárlatosak legyenek. Tilos az akkumulátort elégetni.

7.2 Toltok

• Tilos uira nem tölthető akkumulátorok fellettését megkiserelni.
  A seruult gezetékeket azonnal cserelie ki.
  Tilosvizhatasanakkitenni
• Tilos a toltot felvvitni.
• Ne tesztelie a toltot
  A toltcak belteri hasznalatra alkalmas

8 AZ AKKUMULÁTOR TÖLTÉSE, BEHELYEZÉSE VAGY ELTÁVOLITÁSA

8.1 Töl'to kijelzesei (1. abra)

Csatlakoztassa a toltot a konnektorhoz:

Folvamatos zöld: kesz a feltöltésre.
Villogo piros: toltes folyamatban.
Folyamatos zold; feltoltott.
Folyamatos zold es piros: az akumulator vagy a tolto hibas.

Megegyzés: ha az akkumulátor nem illeszkedik megfeleloen, húzza ki, és ellenorizze, hogy az akkumulátor egység a megfelelo modell ehbez a toltöhz, ahogy az a muszaki leirásban szerepel. Ne töltsön más típusu akkumulátort, vagy oyan akkumulátort, amely nem illeszkedikBiztonságosan a toltöhz.

1. Gyakran ellenorizze a toltot es az akkumulatort, mikozben az csatlakoztatott a konnektorhoz
2. A toltés befejezése után húzza ki a toltót a konnektorból, és húzza ki belöle az akkumuláort.
3. Hasznalat elott teqve lehetoye, hovy az akkumulator egyseg lehuljion.
4. Tárolia a tõltõt és az akkumulátort zärt helyen, a gvermekek elöl elzarva.

MEGJEGYZES: Ha az akkumulator forro a szerszám folyamatos üzemeltetése miatt, a toltest megelőzöen hagyja lehülni szobahörmséklete. Ezzel megnöveli az akkumulator elettartamát.

8.2 Akkumulator behelysezé / eltvolitasa (2.ábra)

FIGYELEM: Mielott barmilyen beallitast vegezne a szerszamon, kapcsolja azt ki, vagy tavolitsa el belole az akkumulatort.

POWDP35150 HU

• Az egyik kezével fogja meg a szerszámot, a masik kezével pedig az akkumulator eqységet (12).
• A beszereléshez: nyomja és csúsztassa akkumulátort az akkumulátor nyílasba, és Ellenőrizze, hogy az akkumulátor hatoldalan a kioldó retesz a helyere pattant, és az akkumulátorBiztonságosan rogzítette az Üzemeltetés megkezdésé elott.
• Az eltavolitashoz: Nyomja meg az akkumulátor kioldó reteszt, és ezzel egy idöben húzza ki az akkumuláort.

8.3 Akkumulátor kapacías jelzo (3. ábra)

Az akkumulator egysegen vannak akkumulator kapacitas kijelzok, ezert barmikor ellenorizheti az akkumulator toltottsegi allapotat, ha benyomja a gombot (14). Kerjuk, a keszulek hasznalata elott nyomja meg a kapcsol rvaszt, hogy ellenorizze, az akkumulator eleqsegesen feltolttoa keszulek megfelelo mukodesehez.

A 3 LED mutathatja az akkumulator toltottsegi allapotat:
3 LED vilagít: Az akkumulátor teljesen feltöltött.
2 LED vilagit: Az akkumulator 60% -iq feltoltott.

1 LED vilagit: Az akkumulator maidnem lemerult.

9 ÖSSZESZERELEŠ

9.1 A kiegészítő fogantyú felszerelése (4. ábra)

Figyelmeztétés: Az összeszerelés és a beallitás elött mindig kapcsolja ki a sarokcsiszoló, és húzza ki az akkumuláort a sarokcsiszoló házból.

A kiegészítő fogantyút (7) kettő kulönboző modon lehet a sarokcsiszolára felszerelni: balró lés jobbról.

A felszereléshez egyszerüen csavarozza fel a fogantyút az egyik csatlakozópontra.

Ellenorizze, hogy a fogantyu megfeleloen rogzitve van-e, de ne huzza tulsagosan szorosra.

9.2 A védômemez felszerelése (5. abra)

Lazitsa ki a vedolemez (6) kapcsat a vedolemez reteszelokarjanak (4) kifelé iranyulomeghuzasaval
- Forgassa a védolemezt úgy, hógy a lemez fedetlen része, amennyire csak lehet, távol legyen a fó fogantvún lévo kézétól.
Rögzítse a védolemezt a reteszelókar befelé irányuló elmozdításával (a védolemeznek a továbbiakban nem szabad mozognia).

Megjegyzés: Ha a védoburkolat nem rögzithető szorosan a reteszelőkar (4) segítsegével, akkor használja az imbuszkulcsot a hatlapúanya meghúzásához.

Megjegyzés: A védölemezt úgy kell elhelyezni, hogy megvédje a felhasznalot, ha a csiszolótarcsa a hasznalat során összetörne.

9.3 A csiszolótarcsa csereje (6a - 7b. ábra)

Figyelem! - a használt tárcsa nagyon forró lehet!

Figyelmeztetes: az összeszerelés és a beallitás elott mindig húzza ki az akkumuláort a sarokcsiszoló házból.

POWDP35150 HU

• Nyomja meg és tartsa benyomva az orso reteszelogombját (2) az orsoBiztositáhsaHOZ.
• Forgassa el az orsót, hogy az a helyère záruljón.
  Tavolitsa el a kulso peremet es a tarcsat. A belso perem a helyen maradhat.
• Mindig ellenörizze, hovy a belso perem megfeleloen van-e az orsóra helyezve. Ennek érdekében ellenörizze az orso és a perem nyilásait (6a - 6b, ábra).
  Helyezze a hasznalni kivist masik tarcsat a belso perem tetejere, ugyanakkor tekintse meq a tarcsa qvartojanak utmutatasait is a tarcsa megelelo iranya erdekeken (7a. abra).
• Csavarozza yissza a külso peremet az orsóra és rögzítse a csavarkulccsal (7b, ábra).
• Az orsozárral rogzítse a tárcsát, hogy az ne tutjion elmozdulni.

Fontos! Csak akkor nyomja le a tengelyzárat, amikor a motor és a csiszolótengely már leálltak!

A tárcsa cseréje kózben a tengelyzárat lenyomva kell tartani!

Kapcsolja be a sarokcsiszolot a BE/KI kapcsoloval (3 + 9) , es hagyja 30 masodpercig mukodni, hovy ellenorizze a megfelelo mukodeset, es hovy nem erzekelhetok-e rendellenes rezaesek.

Erós rezgések esétén azonnal állitsa le a sarokcsizolót, és vizsgálja meg a rezgések okát Ha a csiszolótarcsa és a vágokorong vastagsága legfeljebb kb. 3 mm, csavarja fel a külso karimát a lapos oldalával a csiszolótarcsára vagy a vágokorongra.

10 MÜKÖDÉS

10.1 Be-és kikapcsolás (8.abra)

A BE/KI kapcsoló használata elöttt, Ellenőrizze, hogy a csiszolórácsa megfeleloen van felszerelve és problémamentesen forog, valamint a külsoperem jol meg van szorítva.

• Csatlakoztassa az akkumulátort a sarokcsiszolóra.

10.1.1 Bekapcsolás

Tolja elore a BE/KI kapcsolot (3) a kapcsolokar kioldasahoz, majd ezt kovetoen teljesen nyomja le a kapcsolokart (9).

10.1.2 Kikapcsolás

Oldja ki a kapcsolokart (9). A BE/KI kapcsolot (3) automatikusan visszatér a reteszeit állapotba.

A tárcsa a készülék kikapcsolása után meg tovább forog.

11 A KÉSZÜLEK HASZNÁLATA

11.1 Acsavarkulcs tárolása (9. ábra)

• A hasznalat és a tárolás megkönnyítés érdekében a készülék csavarkulcs-tároló funkcióval rendelkezik. A csavarkulcsot hasznalat után a kiegészítő fogantúban lehet párolni
  Helvezze be a csavarkulcsot a kiegeszto fogantvun talalhato nyilasba.
• A csavarkulcs akkor van megfeleloen behelyezve a tarolohelyre, amikor annak kulloresze zarul a kiegeszito fogantyu aljzatara.

POWDP35150 HU

Amikor hasznalni kivanja a csavarkulcsot, akkor egyszeruien huzza ki a fogantyubol a csavarkulcs végénél fogva.

11.2 Durva csiszolás (10. ábra)

Figyelmeztetes! Tilos vagotárcsát csiszolásra használni. Csiszoláskor használaj mindig a specialis muvelethez megfelelo vedöfelszerelést.

VIGYAZAT! Tilos a tarcsa forgasa kozben az orsozár gombjat lenyomni. A legoptimalisabb csiszolasi eredmény érdekében tartsa a keszüléket 30^ es 40^ kozötti szögen. Mozgassa a keszüléket elore es hatra enyhe nyomás alkalmazása kozben. Ezaltal a munkadarab nem melegszik fel tulzott mértékben, nem szinezódk el es nim alakulnak ki rajta vajatok.

11.3 Vagás (11. ábra)

Fém vagasa eseten mindig használja a vagashoz megfelelo védofelszerelest.

• A vigando anyagtol fuggoen vags kozben mozgassa elore a szerszamot erkifejtesenlkiul.
• Ne fejtsen ki nyomast a vagokorongra.
• Ne dōntse meq a kěszüléket, és ne mozgassa eqvik oldalról a masikra.
• Kikapcsolás után tilos a vágókorong forgási sebességének csökkentését oldalról történő megnyomással megkí sérelni.
• A keszüléket mindig felfelé irányuló csiszoló mozgással kell alkalmazni. Ellenkező esetben fennáll annak a kockázata, hovy irányithatlanul kifordul a vágasi vonalból.
• Négyszögletes darabok és profilok vágása eseten javasolt a leghosszabb egyenes résznél kezdeni a munkát.

MEGJEGYZÉS: Derékszögu csiszoló vágasi celra történő használata eseten kerülje annak vágasi sikban történő megdontését. A vágokorong szélenek tisztanak kell lennie. Kémény ko vágásahoz gyámant vágokorong hasznalatát javasoljuk.

FIGYELMEZTETÉS! Tilos a csiszolótarcsat vágásra használni!
FIGYELMEZTETÉS! Tilos a vágótarcsat durva csiszolásra használni.
FIGYELMEZTETÉS! Tilos azbesztartalmú anyagokat kezelni!

12 TISZTÍTÁS ÉS KARBANTARTÁS

12.1 Tisztitas

Tartsa a gep szellozonyilasait tisztan, hovy megelozze a motor tulmelegedesét.
- Rendszeresen puha ruhával tiszítsa a gép burkolatát, lehetöleg minded használat után.
Tartsa a szellozonyilasokat portol es piszokt ol mentesen.
Ha a piszok nem jön le, használion szappanos vízzel megnedvesitettu ha ruhat.

Ne használjon olyan oldószereket mint például alkohol, ammoniás viz, stb. Ezek az oldószerek károsíthatják a muanyag alkatrészeket.

13 MUSZAKI ADATOK

Típus szám	POWDP35150
Forgási bevesség	8500 ford./perc
Tárcsa átmárője	115 mm
Névleges feszültseg	20 V
Tengelyreteszelés	Igen
Akkumulátor csatlakoztatás	Becsúsztatás
Orsó menete	M14
Puha markolat	Igen
Biztonsági terelőlemez	Igen
Lágy indítás	Igen

14 ZAJ

A zajibocsátási érékeket a vonatkoz szabvány szerint mérték. (K=3)

Hangnyomásszint LpA	84 dB(A)
Hangteljesítményszint LwA	95 dB(A)

FIGYELEM! Viseljen hallásvédelmi felszerelest, amikor a gép tullépi a 85 dB(A) hangnyomássintet.

aw (Rezgésszint)

Max. 4,3 m/s²

K = 1,5 m/s²

15 JOTALLAS

• Az alábbi termékre 36 hónapas jóttalasi idöszak érvényes, mely azon a napon lép életbe, amikor az elso felhasznalo meqvásárolja a terméket.
  Ez a jotallas fedez minded anyagi vagy gyartasi hibat, de nem tartalmazza: az akkumulatorokat, a toltoket, az elhasznalodas kovetkeztében meghibasodott alkatreszeket, peldaul a csapagyakat, kefeket, gezetekeket, csatlakozokat, vagy mas egyeb tartozekokat, mint peldaul a furokat, furofejeket, fureszlapokat stb.; a nem megfelelo felhasznalabsból, balesetbol vagy a modositásból eredó sérülseket és meghibasodásokat; sem pedig a szallitasi dijat.
• A nem rendeltetesszeru hasznalataból eredő károsodásokra és meghibásodásokra szintén nem vonatkoiz a jóttállás.
• A keszülék nem rendeltetesszerü hasznalataból eredő serülsekér tem vallalunk felelosséget.
  A javitásokatCsak a Powerplus szerszámgepek javitásához engedélyel rendelkezügvfélszolgálati kózpont végazheti el.
• Ha további információva van szüksége, hívia a 00 32 3 292 92 90 telefonszámot.
• A szalítási kölşégeket mindig az ügyfél viseli, kíveve, ha arról irásban mágépp nem állapodnak meg.
• Ugyanakkor, ha a keszülék sérülése a karbantartás elmulasztásanak vagy tülterhelésnek a következménye, akkor a jóttálasra nem lehet kárigényt benyúitani.
• Hatarozottan kizárja a jotállast az, ha a sérulis folyadék beszivárgásanak, tól suk por bejutasának, szandékos rongálásnak (szandékos vagy tólzott gondatlanság), nem megfelelo használatnak (a készülék rendeltetésétól elterö celra történő használat), iltektemen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül

POWDP35150 HU

hagyása), szakételem nélküli összeszerelésnek, villamcsapásnak, hibás halózati feszültsegnek a kovetkezménye. Ez a lista nem korlátozo.

• A reklamació elfogadása semmi esetben sem jalenti a jotallási idoszak meghosszabbitasát, sem pedig egy uy jotallási idoszak kezdét et a készülék cseréje esétén.
• Azok az eszkoczek és alkatrészek, melyek a jotállás kerétében kerülnek kicserelésre, a Varo NV tulaidonat képezik.
• Fenntartjuk a reklamaci o visszautasitasanak jogat, amikor a vásárlast nem tudja igazolni, vagy amikor vilagos, hogy a termek karbantartásat nem megfeleloen végezte. (tiszta szellózonyilások, rendszeresen ellőrztstszénkefék...)
  A yasarlasi szelventy a yasarlas idopontianak bizonyitasahoz meg kell orizni.
• A szerszámot szétszereles nélkül es elfogadhatoan tiszta allapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövető dobozban (ha tartozik ilyen az egységhez) és a yasarlasi szelvénnyel együtt.
• Az optimális mūködésBiztosítása érdekében a készüléket havonta legalábbegyszer felkelltolteni

16 KÖRNYEZETVEDELEM

Ha a gép elhasznalódott, ne dobja a háztartási szemétbe, hanem gondoskodjón környezetbarát elhelyezéséröl!

Az elhasznalódott elektromos termekeket ne dobja a háztartási hulladékok kozé, Kérjuk, hogy gondoskodjon azok úrahasznosításaról, amennyiben erre lehetősege van. Az úrahasznosítási lehetősegekról érdeklödlön a helyi köztsztasági szerveknél!

17 MEGFELELOSEGIGNYILATKOZAT

varo

VARO - Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kijelenti, hogy

A termek típusa: Vezetak nélkūli sarokcsiszoló 20 V - Akkumulátorral muködik

Márkanév: PowerPlus

Cikkszám:POWDP35100

megfeel a harmonizált europai szabványok alkalmazásán alapuló, idevonatkozó europai irányelvek alapvető kovetelményeinek és egyé vonatkozó rendelkezeseinek. A keszülék barmilyen illetéktelen modositása érvenyteleniti a jelen nyilatkozatot.

Europai iranyelvek (ideertve, adott esetben, azok modositasait az alairas idopontjaig):

2011/65/EU

2006/42/EC

2014/30/EU

Harmonizált europai szabványok (ideérte, adott esetben, azok modosításait az aláiras idópontjáig):

EN60745-1:2009

EN60745-2-3: 2011

EN55014-1:2017

EN55014-2: 2015

A muszaki dokumentacio birtokosa: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Az alulirott a társaság vezérigazgatója nevében jr el,

Ludo Mertens

Szabályozási Ügyek - Megfeleloségi Menedzser
