Tipo di prodotto	Smerigliatrice angolare senza filo
Marca	PowerPlus
Modello	POWDP35150
Velocità di rotazione	8500 min⁻¹
Diametro del disco	115 mm
Tensione nominale	20 V
Tipo di batteria	Ioni di litio (Li-ion)
Capacità della batteria	Non specificata (indicatore a 3 LED)
Caricabatterie incluso	Sì, per batteria Li-ion 20 V
Bloccaggio mandrino	Sì
Filettatura mandrino	M14
Impugnatura supplementare	Sì, con vano portaoggetti per la chiave
Protezione della mola	Sì, regolabile senza attrezzi
Avvio graduale	Sì
Livello di pressione sonora (LpA)	84 dB(A)
Livello di potenza sonora (LwA)	95 dB(A)
Vibrazioni (aw)	4,3 m/s² (K=1,5 m/s²)
Garanzia	36 mesi dalla data di acquisto
Peso (circa)	2,5 kg (con batteria)
Dimensioni (L x l x h, circa)	300 x 120 x 100 mm
Manutenzione e pulizia	Pulire le fessure di ventilazione con un panno umido; non usare solventi
Sicurezza	Interruttore di sicurezza a due mani, protezione contro i riavvii
Parti di ricambio	Disponibili presso il servizio post-vendita PowerPlus

Domande frequenti - POWDP35150 PowerPlus

Come caricare la batteria del PowerPlus POWDP35150?

Collegare il caricabatterie a una presa di corrente. Inserire la batteria nel caricabatterie. La spia rossa lampeggiante indica la carica; verde fissa indica carica completa. La temperatura ambiente deve essere compresa tra 4 °C e 40 °C.

Che tipo di disco posso usare con questa smerigliatrice angolare?

Utilizzare dischi di diametro 115 mm con una velocità massima di almeno 8500 min⁻¹. Per la molatura, utilizzare mole; per il taglio, dischi da taglio. Non usare mai un disco da taglio per la molatura.

Come sostituire il disco di molatura?

Assicurarsi che la batteria sia rimossa. Premere il pulsante di bloccaggio del mandrino per bloccare l'albero. Svitare la flangia esterna con la chiave, sostituire il disco, quindi riavvitare la flangia. Verificare che il disco giri liberamente prima dell'uso.

Come regolare la protezione della mola?

Allentare la leva di bloccaggio della protezione, ruotare la protezione in modo che la parte aperta sia opposta alla mano, quindi serrare la leva. Utilizzare una chiave esagonale se necessario per un serraggio saldo.

Cosa fare se la batteria non mantiene la carica?

Verificare che la batteria sia inserita correttamente e che il caricabatterie funzioni. Se la batteria è calda, lasciarla raffreddare prima di ricaricarla. Se il problema persiste, contattare il servizio post-vendita PowerPlus.

Qual è il significato delle spie sul caricabatterie?

Verde fisso: pronto per caricare. Rosso lampeggiante: in carica. Verde fisso: carica terminata. Verde e rosso fissi: batteria o caricabatterie danneggiati - interrompere la carica e contattare l'assistenza.

Posso usare questa smerigliatrice per tagliare metallo?

Sì, con un disco da taglio adatto (non incluso) e utilizzando la protezione appropriata. Muovere l'utensile in avanti senza forzare e non esercitare pressione laterale.

Come eseguire la manutenzione della smerigliatrice?

Pulire regolarmente le fessure di ventilazione con un panno morbido umido (non solventi). Controllare le condizioni del disco prima di ogni utilizzo. Riporre l'utensile in un luogo asciutto e pulito.

Quali dispositivi di protezione indossare durante l'uso?

Indossare sempre occhiali di sicurezza e protezione acustica. Se necessario, aggiungere una maschera antipolvere e guanti di protezione. Il livello sonoro supera gli 85 dB(A).

Cosa fare in caso di vibrazioni anomale?

Spegnere immediatamente l'utensile, rimuovere la batteria e verificare che il disco non sia danneggiato o montato male. Se il problema persiste, far riparare l'apparecchio da un professionista autorizzato PowerPlus.

MANUALE UTENTE POWDP35150 PowerPlus

IT ITALIANO TRADUZIONE DEL MANUALE DI ISTRUZIONI ORIGINALE

PT PORTUGUES TRADUÇÃO DO MANUAL DE INSTRUÇÉS ORIGINAL

NO NORSK OVERSETTELSE AV ORIGINAL BRUKERVEILEDNING

DA DANSK OVERSÄETTALSE AF DEN ORIGINALE BRUGSVJELEDNING

SV SVENSKA OVERSÄTTNING AV DEN URSPRUNGLIGA BRUKSANVISINGEN

FI SUOMI ALKUPERÄISEN OHJEKIRJAN KÄANNÖS

EL EAnvika Metaepaaon tou npwototunou exyeipdiou odnyiwv

HR HRVATSKI PRIJEVOD ORIGINALNOG PRIRUCNIKA S UPUTAMA ZARAD

CS CESKY PREKLAD ORIGINÁLNIHO NÁVODU K POUZITI

SK SLOVENCINA PREKLAD NAVODU NA POUZIVANIE Z ORIGINÁLU

RO ROMAN TRADUCERMA MANUALULUI DE INSTRUCTIUNI ORIGINALE

PL POLSKI TlUMACZENIE ORYGINALNEJ INSTRUKCJI OBSLUGI

HU MAGYAR AZ EREDETI KEZELÉSI UTASITÁS FORDITÁSA

RU PYCCKN OPUNHALbHA IHCTPYKcNA IO 3KcNlYATAUIN

BG 6bJIAPCKN IPEBOH HA OPINHAJHOTOPbKOBOCTBO

FIG.A

Fig. 1

Fig. 2

Fig. 3

Fig. 4

Fig. 5

Fig. 6a - 7b
6a
7a

6b
7b

Fig. 8

Fig. 9

Fig. 10

Fig. 11

1 APPLICATIONE 3
2 DESCRIZIONE (FIG. A) 3
3 DISTINCTA DEI COMPONENTI 3
4 SIMBOLI 3
5 NORMEGENERALIDISICUREZZA 4
5.1 Luogo di lavoro 4
5.2 Sicurezza elettrica 4
5.3 Sicurezza delle persone 5
5.4 Uso attento e scrupoloso degli elettroutensili.. 5
5.5 Uso e conservazione dell'apparecchio a batteria 6
5.6 Manutenzione 6
6 NORME DI SICUREZZA PER LA SMERIGLIATRICE ANGOLARE
7 ULTERIORI ISTRUZIONI DI SICUREZZA PER BATTERIE E CARICABATTERIE
7.1 Batterie 7
7.2 Caricabatterie.. 8
8 CARICAMENTO, INSERTIMENTO O RIMOZIONE DELLA BATTERIA 8

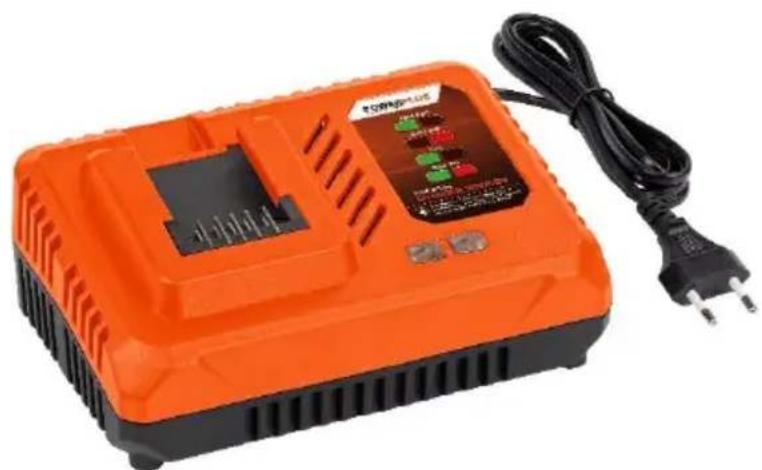

8.1 Indicazioni del caricatore (Fig. 1). 8

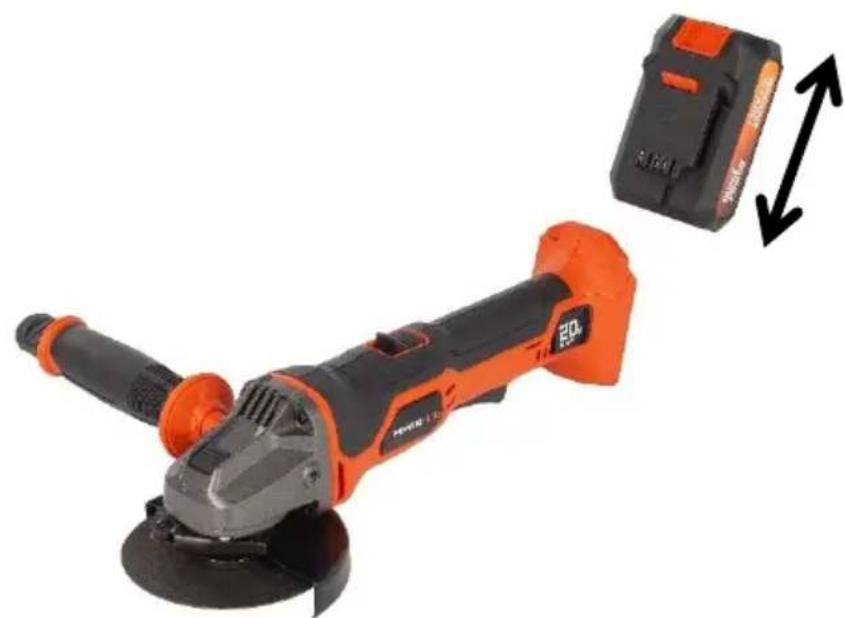

8.2 Rimozione/insertimento della batteria (Fig. 2) 8
8.3 Indicatore capacità della batteria (Fig. 3) 9
9 MONTAGGIO 9
9.1 Installazione dell'impugnatura ausiliaria (Fig. 4)

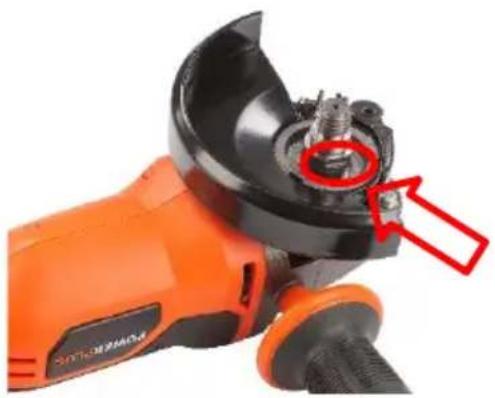

9.2 Montaggio della protezione (Fig. 5)
9.3 Sostituzione della mola (Fig. 6a-7b)
10 FUNZIONAMENTO 10

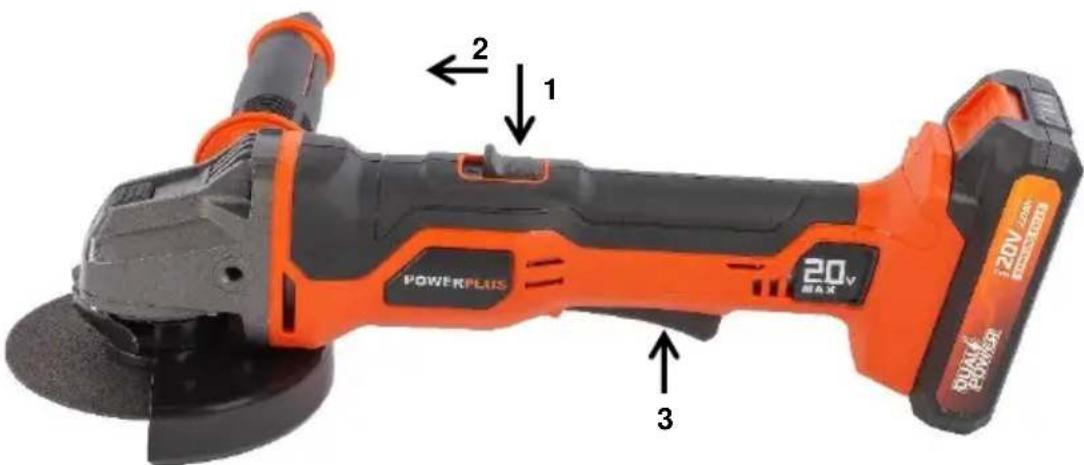

10.1 Accensione/spegnimento (Fig. 8) 10
10.1.1 Accensione 10
10.1.2 Spegnimento 10
11 USO 10

POWERPLUS HIGH QUALITY TOOLS

POWDP35150 IT

11.1 Conservazione della chiave (Fig. 9) 10

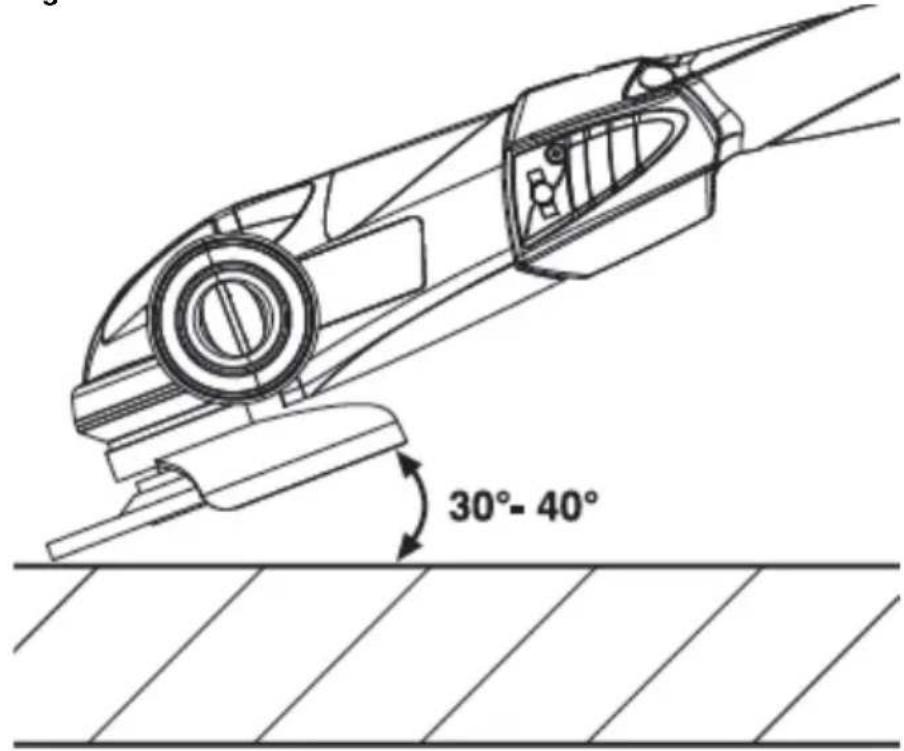

11.2 Levigatura di sgrossatura (Fig. 10) 10
11.3 Taglio (Fig. 11) 11
12 PULIZIA E MANUTENZIONE 12
12.1 Pulia 12
13 DATI TECHNICI 12
14 RUMORE 12
15 GARANZIA 13
16 AMBIENTE 13
17 DICHIARAZIONE DI CONFORMITA 14

SMERIGLIATRICE ANGOLARE 20 V

POWDP35150

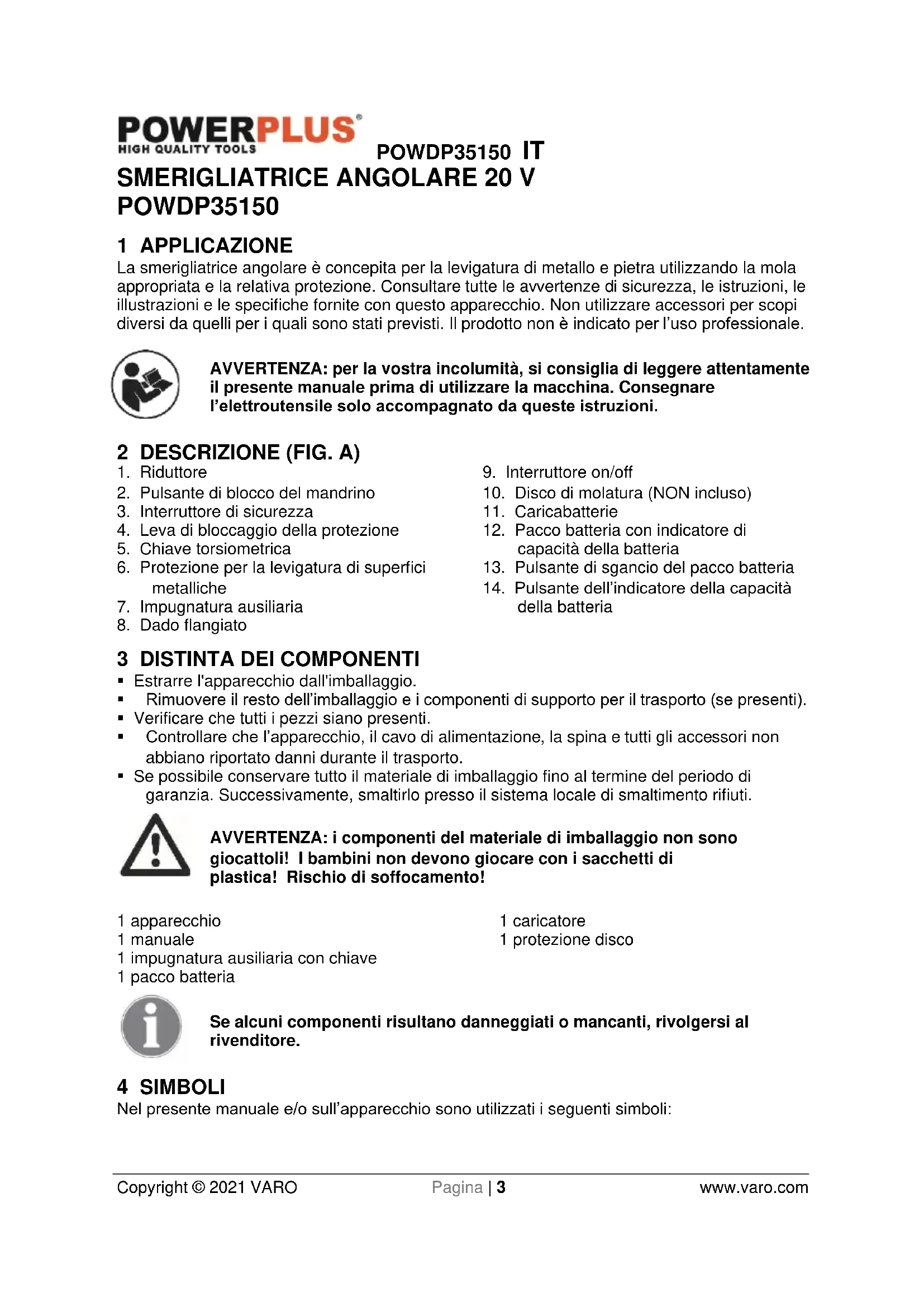

1 APPLICAZIONE

La smerigliatrice angolare è concepita per la levigatura di metallo e pietra utilizzando la mola appropriata e la relativa protezione. Consultare tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le specifiche fornite con questo appearecchio. Non utilizzato accessori per scopi diversi da quelli per i quali sono stati previsti. Il prodotto non è indicato per l'uso professionale.

AVVERTENZA: per la vostra incolumita, si consiglia di leggere attendamente il presente manuale prima di utilizzato la macchina. Consegnare l'eletttroutensile solo accompagnato da queste istruzioni.

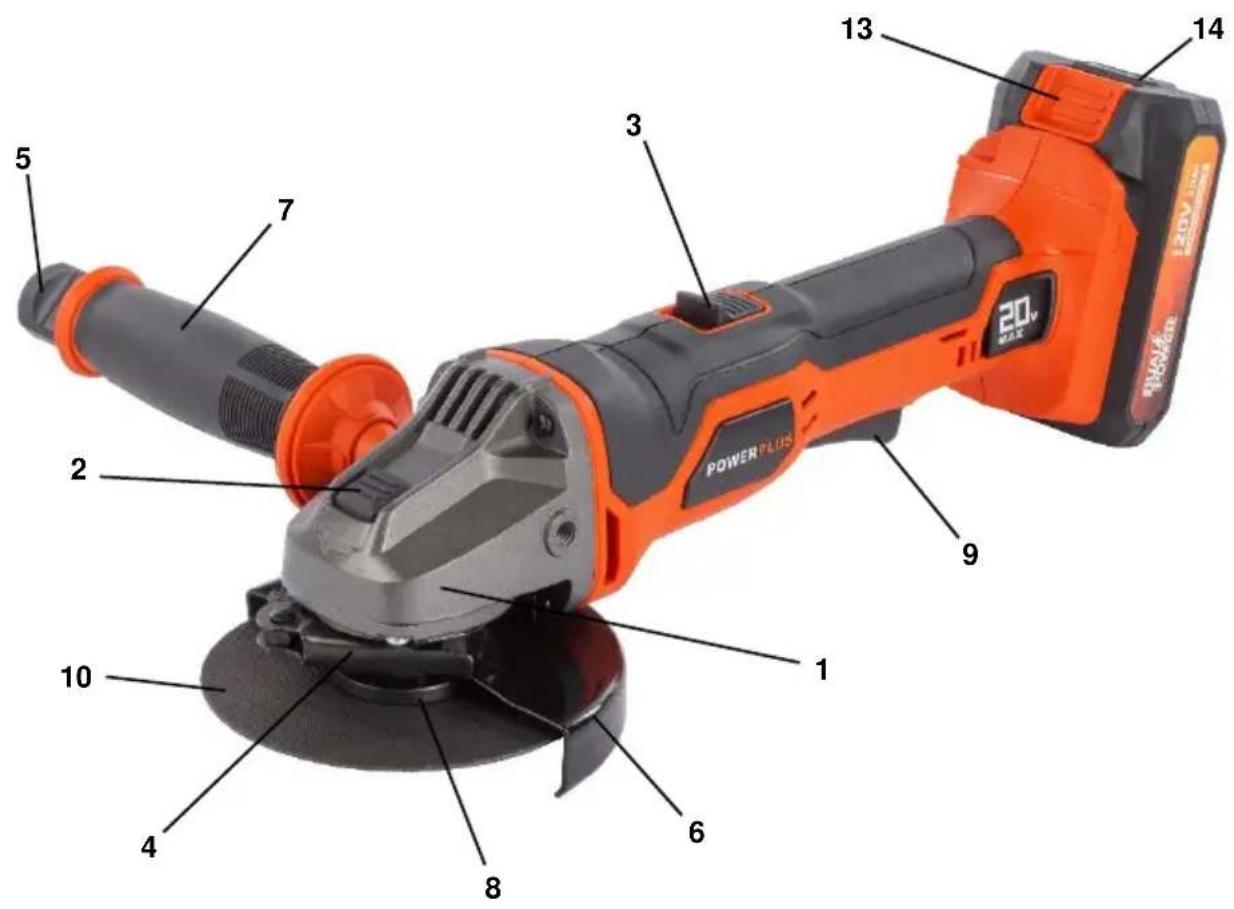

2 DESCRIZIONE (FIG. A)

1. Riduttore
2. Pulsante di blocco del mandrino
3. Interruttore di sicurezza
4. Leva di bloccaggio della protezione
5. Chiave torsiometrica
6. Protezione per la levigatura di superfici metalliche
7. Impugnatura ausiliaria

8. Dado flangiato

9. Interruttore on/off

10. disco di molatura (NON incluso)
11. Caricabatterie
12. Pacco batteria con indicatore di capacità della batteria
13. Pulsante di sgancio del pacco batteria
14. Pulsante dell'indicatore della energia della batteria

3 DISTINCTA DEI COMPONENTI

• Estrarre l'apparecchio dall'imballaggio.
  Rimuovere il resto dell'imballaggio e i componenti di supporto per il trasporto (se presenti).
• Verificare che tutti i peszzi siano presenti.
• Controllare che l'apparecchio, il cavo di alimentazione, la spina e tutti gli accessori non abbiano riportato danni durante il trasporto.
• Se possibile conservare tutto il materiale di imballaggio fino al termine del periodo di garanzia. Successivement, smaltirlo presso il sistema locale di smaltimento rifiuti.

AVVERTENZA: i componenti del materiale di imballaggio non sono gliocattoli! I bambini non devono giocare con i sacchetti di plastica! Rischio di soffocamento!

1 appearecchio
1 manuale
1 impugnatura ausiliaria con chiave
1 pacco batteria

1 caricatore
1 protezione disco

Se alcuni componenti risultano danneggiati o mancanti, rivolgersi al rivenditore.

4 SIMBOLI

Nel presente manuale e/o sull'apparecchio sono utilizzati i seguenti simboli:

POWDP35150 IT

	Indica il rischio di lesioni personali o danni all'utensile.	CE	Conforme ai requisiti essenziali delle Direttive Europee.
	Leggere attendamente il manuale prima dell'uso.		Macchina classe II - Doppio isolamento - Non è necessaria la messa a terra (solo per il caricabatteria).
	Indossare protezioni auricolari.	MAX. 40°C	Temperatura ambiente 40 °C max. (solo per la batteria).
	Indossare protezioni oculari.		Usare la batteria e il caricabatteria solo in ambienti chiusi.
	Indossare una maschera in ambienti polverosi.		Non esporre il caricabatteria e il pacco batteria all'acqua.
	Indossare guanti protettivi.		Non incendiare il pacco batteria o il caricabatteria.

5 NORME GENERALI DI SICUREZZA

Leggere tutte le avventenze di sicurezza e le istruzioni. Il mancato rispetto delle avventenze e delle istruzioni che seguono più causare scosse elettriche, incendi e/o gravi lesioni. Conservare le presenti avventenze di sicurezza e istruzioni in modo da poterle consultare in seguito. Il termine "eletttroutensile" di seguito utilizzato si riferisce ad elettROUTENSILI alimentati a rete (con cavo) o a batteria (cordless).

5.1 Luogo di lavoro

• Mantenere l'area di lavoro pulita e ben illuminata. Aree di lavoro in disordine e non illuminate possono dare origine a incidenti.
  Non utilizzato l'apparecchio in ambienti a rischio di esplosione nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettROUTENSILI producono scintille che possono incendiare polveri o vapori.
• Durante l'impiego dell'elettroutensile, tenere lontani bambini e i non addetti ai lavori. In caso di disturazione, si potrebbe perdere il controllo dell'apparecchio.

5.2 Sicurezza elettrica

• Verificare sempre che i dati riportati sulla targhetta corrispondano a quelli della rete elettrica.
• La spina dell'apparecchio deve essere adatta alla presa. La spina non può essere modificata in alcun modo. Non utilizzato adattatori insieme ad apparecchi collegati a terra. Spine non modificate e prese di corrente adatte riducono il rischio di scosse elettriche.
  Evitare il contatto fisico con superfici collegate a terra quali tubi, impianti di riscaldamento, fornelli e frigoriferi. C'è un alto rischio di prendere la scossa se il corpo è collegato a terra.
  Proteggere l'apparecchio da pioggia e umidità. L'infiltrazione di acqua in un eletttroutensile aumenta il rischio di scosse elettriche letali.

POWDP35150 IT

Non danneggiare il cavo. Non utilizzato il cavo per trascinare l'apparecchio, per tirarlo oppure per estrarre la spina alla presa. Tenere lontano il cavo da fonti di calore, olio, spigoli aguzzi o parti in movimento dell'apparecchio. I cavi danneggiati o aggrovigliati augmentano il rischio di scosse elettriche letali.
Se l'elettROUTENSILE viene impiegato all'aperto,utilizzare solo prolonghe adatte a questo scopo.L'impiego di una prolonga adatta per I'uso all'aperto diminuisce il rischio di scosse elettriche letali.
- Se non si può evitare di azionare l'elettrotensile in un luogo umido, utilizzare una rete di alimentazione protetta da dispositivo di corrente residua (RCD). L'uso di un RCD riduce il rischio di scosse elettriche letali.

5.3 Sicurezza delle persone

• Prestare attenzione. Fare moltoattenzione a quello che si fa quando si lavora con un elettrotensile. Non utilizzato l'apparecchio quando si è stanchi o sotto gli effetti di droghe, alcool o farmaci. Un momento di disturazione durante l'uso dell'apparecchio può causare gravi lesioni.
• Portare sempre un paio di occhiali protettivi ed indossare dispositivi di protezione personali quali maschera antipolvere, calzature di sicurezza antiscivolo, elmetto o paraorecchie, a seconda del tipo di impiego dell'elettroutensile, fa diminuire il rischio di lesioni.
• Evitare la messa in funzione accidentale. Accertarsi che l'interruttore si trovi sulla posizione "off" prima di insertire la spina nella presa. Se durante il trasporto dell'apparecchio il dito poggia sull'interruttore, oppure se l'apparecchio viene collegato alla rete più in posizione di innesto, si possono verificare incidenti.
• Prima di avviare l'apparecchio, rimuovere gli utensili di regolazione o la chiave per dadi. Un utensile o una chiave che si trovino in una sezione rotante possono causare lesioni.
• Non sporgersi troppo quando si lavora con l'apparecchio. Trovare una posizione sicura e Maintainere sempre l'equilibrio. In quello modo si può controllare l'apparecchioanche in situazioni impreviste.
• Indossare un abbligamento idoneo. Indossare capi il più possibile adherenti ed evitare di indossare ornaments o gioielli. Tenere capelli, abbligamento e guanti lontano dellesezioni in movimento. Un abbligamento non aderente, gioielli o capelli lunghi posso sono restare intrappolati nellesezioni in movimento.
• Se possono essere montati sistemi di aspirazione e captazione della polvere, assicurarsi che siano collegati e che vengano utilizzati in modo corretto. L'impiego di questi sistemi diminuisce i rischi causati alla polvere.

5.4 Uso attento e scrupoloso degli elettroutensili

Non sovraccaricare l'apparecchio. Utilizzare l'elettroutensile idoneo al lavoro da svolgere. Con un elettroutensile adatto si potra lavorare meglio e in modo più sicuro a seconda del Campo di applicazione.
Nonutilizzare mai un elettroutensile il cui interrottore sa difettoso. Un elettroutensile che non si riesca più ad accendere o spegnere è pericoloso e delve essere riparato.
- Estrarre la spina dalla presa prima di effettuare regolazioni sull'apparecchio, sostituire accessori o prima di riporre l'elettroutensile. Queste precauzioni servono a prevenire l'avvio involontario dell'apparecchio.
- Conservare gli eletttroutensili fuori alla portata dei bambini. Non far utilizzato l'apparecchio a persone che non abbiano familiarità oppure che non abbiano fatto queste istruzioni. Gli eletttroutensili sono attrezzi pericolosi nelle mani di persone inesperte.
- Avere cura dell'apparecchio. Controllare che le parti mobili dell'apparecchio funzionino perfettamente e non si blocchino, che non ci siano pezioni rotti oppure danneggiati in modo tale da pregiudicarme il funzionamento. Far riparare i pezioni danneggiati prima dell'impiego

POWDP35150 IT

dell'apparecchio. Molti incidenti sono stati causati da eletttroutensili sui quali viene eseguita una scarsa manutenzione.

• Conservare gli utensili da taglio affiliati e in ordine. Gli utensili da taglio conservati con cura e debitamente affiliati si bloccano di meno e si gestiscono miglior.
• Utilizzare l'elettROUTensile, gli accessori, gli utensili, ecc. conformmente alle presenti istruzioni e per gli scopi previsti per questo particolare modello. Tenere quindi in considerazione le condizioni di lavoro e il tipo di applicazione. L'impiego di elettROUTensili per usi diversi da quelli previsti può condurre a situazioni pericolose.

5.5 Uso e conservazione dell'apparecchio a batteria

• Ricaricare esclusivamente con il caricabatterie specificato dal fabbricante. Un caricabatterie indicate per un tipo di pacco batteria cui lo richizio di incendio se utilizzato con un'alto.
• Utilizzare gli elettroutensili esclusivamente con i pacchi batteria specifici. L'uso di qualsiasi altri pacco batteria più provocare lesioni e incendi.
• Quando il pacco batteria non è in uso, tenerlo lontano da oggetti metallici come graffiti, monete, chiavi, chiodi, viti o altri che possa mettere in contatto i due terminali. Cortocircuitare i terminali della batteria può provocare uszioni o incendi.
• Se la batteria viene maneggiata perché le dovute cautele, più fuoriuscire del liquido dal suo interno. Evitare il contatto con la pelle. In caso di contatto accidentale, sciacquare con acqua. In caso di contatto con gli occhi, sciacquare e rivolgersi a un medico. Il liquido fuoriuscito alla batteria più provocare irritazioni o usioni.
  Non utilizzare un gruppo batteria o un attrezzo che è danneggiato o modificato. Le batterie danneggiate o modificate possono averre reazioni imprevedibili con seguente incendio, esplosiono o rischio di lesioni.
  Non esporre il gruppo batteria o strumento a fuoco o temperatura eccessiva. L'esposizione al fuoco, o a temperature superiore a 130^ ,puo causare esplosione.
  Seguire tutte le istruzioni di ricarica. Si consiglia di non caricare la batteria, o l'utensile, al di fuori del Campo di temperatura specificato nelle istruzioni. Se la ricarica viene effettuata in modo improprio, o a temperature al di fuori del Campo specificato, potrebbe danneggiare la batteria e augmentare il rischio di incendi.

5.6 Manutenzione

Far riparare l'apparecchio solo da personale specializzato e che utilizza solo pezzi di ricambio originali. In quello modo viene garantita la sicurezza dell'apparecchio.

6 NORME DI SICUREZZA PER LA SMERIGLIATRICE ANGOLARE

Brimuovere eventuale materiale di imballo e parti non fissate all'unità.
- Controllare gli accessori prima dell'uso. Essi devono essere adatti all'apparecchio e all'operazione da svolgere.
Se l'apparecchio è nuovo, caricare prima la batteria.
- Controllare che il numero massimo di giri menzionato sul disco abrasivo corrisponda a quello massimo della macchina. Il numero di giri della macchina non può superare il valore menzionato sul disco abrasivo.
Controllare che le dimensioni del disco abrasive corrispondano alle caratteristiche della macchina.
- Controllare che il disco abrasivo sia montato in modo corretto e che sua fissato a sufficientia. Non utilizzato anelli di adattamento o altri dispositivi di adattamento per correggere le dimensioni del disco abrasivo.
Trattare e conservare i dischi abrasivi secondo le istruzione del fornitore.
Non utilizzare la macchina per tagliare pezioni con uno spessore maggiore della massima profondità di molatura del disco abrasivo.
Non utilizzare dischi abrasivi destinati a troncare per operazioni di rifilatura.

POWDP35150 IT

• Quando si utilizzano dischi abrasivi che vanno fissati sulla filettatura del mandrino, occorre controllare che la filettatura di tale mandrino sia sufficientemente lunga. Inoltre il mandrino deve essere protetto in modo adeguato e non deve essere a contatto con la superficie di molatura
• Verificare che il disco abrasivo non sia danneggiato prima di utilizzato. Non utilizzato mai dischi che presentino crepe, fissure o qualsiasti altri tipo di danno.
• Prima di utilizzare la macchina bisogna farla girare a vuoto per 30 secondi. Spegnerla immediatamente in caso cominciasse a vibrare notevolmente o in caso presentasse dei difetti. Controllare accuramente la macchina e il disco abrasivo prima di accenderla di nuovo.
• Un'eventuale pioggia di scintille non deve mettere in pericolo le persone circostanti o non deve progredire nella direzione di fonti infiammabili.
• Il pezzo di lavoro deve essere fissato o bloccato adeguatamente. Non mettere le mani nelle vicinanze della superficie da molare.
• Portare sempre degli occhiali di sicurezza e cuffie di protezione.
  Assicurarsi che le ruote montate e le punte siano correttamente alloggiaste nelle loro sedi secondo le istruzioni del fabbricante.
• Assicurarsi che vengano utilizzati i fogli catramati con il prodotto abrasivo incollato, quando necessario.
• Se insieme allo strumento viene fornita una protezione di sicurezza, non utilizzato mai lo strumento sulla protezione.
  Per gli strumenti progettati per l'alloggiamento di ruote con fori filettati, assicurarsi che il filo della ruota sua abbastanza lungo da ospitare la lunghezza del mandrino.
• Assicurarsi che le aperture per la ventilazione siano libere quando si lavora in condizioni molto polverose.

7 ULTERIORI ISTRUZIONI DI SICUREZZA PER BATTERIE E CARICABATTERIE

7.1 Batterie

Non tentare mai di aprire per nessuna ragione.

Non conservare in luoghi in cui la temperatura possa superare 40^

• Caricare solo a temperatura ambiente compresa tra 4^ C e 40^ C .

• Conservare le batterie in un luogo fresco e asciutto (5-20 °C). Non ripore mai le batterie scariche.

• Per una conservazione ottimale delle batterieagliioni di litio,si consiglia di lasciarle scaricare e ricaricarele regolarmente (almeno 4 volte l'anno). Il livello di carica ideale della batteriaagliioni di litio in vista di un inutilizzo prolongato è del 40% della capacità.

Per lo smaltimento delle batterie, seguire le istruzioni fornite nella sezione "Tutela dell'ambiente".

Non cortocircuitare. Il contatto tra il polo positivo (+) e il polo negativo (-), diretto o attraverso il contatto accidentale con oggetti metallici, provoca il cortocircuito della batteria; il flusso di corrente intensa che ne deriva produce un aumento della temperatura che può provocare rotture o incendio.

Non scaldare. Se le batterie vengono scaldate或者其他 componenti polimerici possono subire danni con seguente fuoriuscita dell'elettrolito e/o cortocircuito interno che provoca un aumento di temperatura dannoso per la batteria. Non gettare le batterie nel fuoco per evitare il rischio di incendio, esplosione e/o intensa combustione.

In condizioni estreme possono verificarsi fuoriuscite di elettrolito. In presenza di liquido sulla batteria, procedere come segue:

-Tamponare con cura il liquido con un panno. Evitare il contatto con la cute.
- In caso di contatto cutaneo o oculare, seguire le istruzioni riportate di seguito:

POWDP35150 IT

Sciacquare immediatamente con acqua. Neutralizzare con un acido leggero, per esempio succo di limone o aceto.
In caso di contatto con gli occhi, sciacquare abbondamente con acqua pulita per almeno 10 minuti. Rivolgersi a un medico.

Pericolo di incendio! Evitare di cortocircuitare i contatti di una batteria scollegata. Non incendiare la batteria.

7.2 Caricabatterie

Non tentare mai di caricare batterie non ricaricabili.
- Sostituire immediatamente eventuali cavi difettosi.
Non esporre all'acqua.
Non apriere il caricabatteria.
Non introdurre oggetti nel caricabateria.
Il caricabatteria è previsto esclusivamente per l'uso al chiuso.

8 CARICAMENTO, INSERTIMENTO ORIMOZIONE DELLA BATTERIA

8.1 Indicazioni del caricatore (Fig. 1)

Collegare il caricatore alla presa elettrica:

• Verde continuo: pronta per la carica.
• Bosso intermittente: in carica.
• Verde continuo: carico.
• Rosso e verde continui; la batteria o il caricatore sono danneggiati.

Note: se la batteria non si insertisce correttamente, scollegarla e verificare che il pacco batteria sia il modello giusto per quello caricatore, casi come indicate nelle caratteristiche tecniche. Non caricare nessun altro pacco batteria o un pacco batteria che non entra correttamente nel caricatore.

1. Controllare frequentlymente il caricatore e il pacco batteria nelle sono collegati.
2. Scollegare il caricatore dall'alimentazione e scollegare il pacco batteria al termine delle operazioni.
3. Lasciar raffreddare completeness la batteria prima di utilizzarla.
4. Conservare il pacco batteria e il caricabatteria in ambienti chiusi, fuori alla portata dei bambini.

NOTA: se dopo aver usato in modo costante l'utensile si appura che la batteria è calda, lasciare che si raffreddi e raggiunga la temperatura ambiente prima di caricarla. Questa operazione può allungare la durata delle batterie.

8.2 Rimozione/insertimento della batteria (Fig. 2)

AVVERTENZA: prima di effettuare qualiasi regolazione, accertarsi che la macchina sia spenta o rimuovere il pacco batteria.

• Tenere l'utensile con una mano e il pacco batteria (12) con l'altra.
• Per eseguire l'installation: spingere e far scorrere il pacco batteria nel vano della batteria, assicurarsi che la leva di rilascio sul lato posteriore della batteria scatti in posizione e che la batteria sia fissata saldamente prima di iniziare l'operazione.

POWDP35150 IT

• Per eseguire la rimozione: Premere la leva di rilascio della batteria e contemporaneamente estrarre il pacco batteria.

8.3 Indicatore capacità della batteria (Fig. 3)

Sul pacco batteria ci sono indicatori della capacité della batteria. è possibile controllare la capacité della batteria se si schiaccia il pulsante (14). Prima di usare la macchina, premere la leva con interruptore per accertarsi che la batteria sia abbastanza carica per funzionare correttamente.

I 3 LED molto il livello della capacité della batteria:
3 LED: Batteria completeness carica.
2 LED: Batteria carica al 60% .
1 LED: Batteria da ricaricare.

9 MONTAGGIO

9.1 Installazione dell'impugnatura ausiliaria (Fig. 4)

Avvertenza: prima di assemblare e regolare la smerigliatrice, spegnerla e rimuovere il pacco batteria dal corpo della smerigliatrice angolare.

L'impugnatura ausiliaria (7) cui estere collegata alla smerigliatrice angolare in due diverse posizioni: a sinistra e a destra.

Per montare l'impugnatura, è sufficiente avvitarla a uno dei punti di attacco. Verificare che l'impugnatura sia fissata saldamente, ma non serrareccessivamente le viti.

9.2 Montaggio della protezione (Fig. 5)

1. Allentare la clip della protezione (6) tirando la leva di bloccaggio (4) verso l'esterno.
2. Ruotare la protezione in modo che la parte esposta della mola resti alla maggiore distanza possibile nella mano sull'impugnatura principale.
3. Bloccare la protezione spingendo la leva di bloccaggio versuso l'interno (la protezione non deve potersi muovere).

Note: se la protezione non si blocca correttamente con l'apposita leva (4), servirsi di una chiave esagonale per serrare il dato.

Nota: il dispositivo di protezione deve essere utilizzato per proteggere l'opercatore nel caso in cui il disco si rompa durante l'utilizzo.

9.3 Sostituzione della mola (Fig. 6a-7b)

Attenzione - dopo l'uso, la mola può essere molto calda!

Avvertenza: prima di assemblare e regolare la smerigliatrice, rimuovere il pacco batteria dal corpo della smerigliatrice

• Tenere premuto il fermo (2) per bloccare il mandrino.
• Ruotare il mandrino fino a bloccarlo.
  Rimuovere la flangia esterna e il disco. La flangia interna cui quo essere mantenuta in sede.
• Verificare sempre che la flangia interna sia correttamente inserita sul mandrino utilizzato le scanalature correspondenti sul mandrino stesso e sulla flangia (Figg. 6a-6b).

POWDP35150 IT

Collocare il disco alternatively da utilizzare sulla sommità della flangia interna e verificare il corretto orientamento del disco nelle istruzioni del fabbricante (Fig. 7a).

• Riavvitare la flangia esterna sul mandrino e fissarla per mezzo della chiave (Fig. 7b).

• Utilizzare il dispositivo di blocco del mandrino per evitare che il disco scorra.

Attenzione: premere il fermo del mandrino solo se il motore ed Il mandrino di smerigliatura sono termi!

Durante la sostituzione della mola il fermo del mandrino deve rimanere premuto! Accendere la smerigliatrice utilizzando l'interruttore di accensione/spegnimento (ON/OFF) (3 + 9) e lasciarla in funzione per 30 secondi per verificarne il corretto funzionamento e l'assenza di vibrazioni anomale. In caso di forti vibrazioni, arrestare immediatamente la smerigliatrice e determinarne la causa.

Per il disco per sgrossatura e quello per taglio con uno spessore massimo di circa 3 mm, avvitare la flangia esterna con il lato piatto rivolto verso il disco.

10 FUNZIONAMENTO

10.1 Accensione/spegnimento (Fig. 8)

Prima di premere l'interruttore ON/OFF, verificare che la mola di smerigliatura sia correttamente applicata e possa muoversi liberamente, e che la flangia esterna sia serrata a fondo.

• Collegare il pacco batteria al corpo della smerigliatrice angolare.

10.1.1 Accensione

Spingere l'interruttore di sicurezza (3) in avanti per sbloccare l'interruttore on/off, quando premere completenessl'interrottore on/off (9).

10.1.2 Spegnimento

Rilasciare l'interruttore on/off (9). L'interruttore di sicurezza (3) tornerà immediatamente alla posizione bloccata.

La mola continua a ruotare per quale istanteancheafter che l'apparecchio estato spento.

11 USO

11.1 Conservazione della chiave (Fig. 9)

Per una maggiore praticità d'uso e di conservazione, quello apparecchio offre una funzione di custodia della chiave. Dop o l'uso è possibile riporre la chiave nell'impugnatura ausiliaria.
Inserire la chiave nell'apposto vano ricavato nell'impugnatura ausiliaria.
- La chiave è correttamente riposta quando tutte le sporgenze della chiave stessa risultano bloccate nelle cavity dell'impugnatura ausiliaria.
Per estrarre la chiave dall'impugnatura eutilizzarla, è sufficiente afferrare i lati del perno della chiave e tirare.

11.2 Levigatura di sgrossatura (Fig. 10)

POWDP35150 IT

Avvertenza: non utilizzato dischi di taglio per la levigatura. Per levigare, utilizzato esclusivamente la protezione apposita.

ATTENZIONE: non premere mai il pulsante di bloccaggio del mandrino除去 the disco è in rotazione. Per una levigatura ottimale, posizionare l'apparecchio a un'inclinazione compresa tra 30^ e 40^ . Muovero l'apparecchio avanti e indietro esercitando una leggera pressione. In questo modo, la superficie da lavorare non si surriscaldera, non scolorirà e non si formeranno scanalature.

11.3 Taglio (Fig. 11)

Per tagliare il metallo, utilizzato sempre la protezione prevista per il taglio.

• Durante il taglio, muovere l'apparecchio in avantienza forzare, a seconda del materiale che si sta tagliando.
  Non esercitare pressione sul disco di taglio.
  Non inclinare l'apparecchio né muoverlo lateralmente.
• Allo spegnimento, non esercitare pressione laterale sul disco per ridurne la velocità.
  L'apparecchio deve sempre essere azionato con un movimento abrasivo diretto verso l'alto. In caso contrario vi è il rischio che venga espulso alla linea di taglio in maniera incontrollata.
• Durante il taglio di barre o profili alla sezione squadrata, è preferibile iniziare alla parte più diritta.

NOTA: durante l'uso della smerigliatrice angolare per applicazioni di taglio, evitare di inclinarla sul piano di taglio. Il filo tagliente del disco deve essere pulito. Per tagliare pietra dura si consiglia l'uso di un disco di taglio diamantato.

AVVERTENZA: non utilizzato mai dischi da levigatura per operazioni di taglio.

AVVERTENZA: non utilizzato dischi di taglio per la levigatura di sgrossatura.

AVVERTENZA: non lavorare mai materiali contenti amiente!

12 PULIZIA E MANUTENZIONE

12.1 Pulizia

• Mantenere pulite le aperture di ventilazione della macchina per evitare il surriscaldamento del motore
• Pulire regolarmente l'alloggiamento della macchina con un panno morbido, di preferenza dopo anni ago.
• Mantenere le aperture di ventilazione libre da polvere e sporciazza.
• Se la sporcizia non viene via usare un panno morbido inumidito con acqua saponata

Non usare mai solventi come petrollio, alcol, ammoniaca, ecc. Questi solventi possono danneggiare le parti di plastica.

13 DATI TECHNICI

N. modello	POWDP35150
Velocità di rotazione	8500 min-1
Diametro del disco	115 mm
Tensione nominale	20 V
Bloccaggio albero	Si
Collegamento della batteria	Scorrimento
Filetture del mandrino	M14
Impugnatura morbida	Si
Dispositivo di sicurezza	Si
Avvio lento	Si

14 RUMORE

Valori di emissione di rumore misurati in conformità allo standard applicabile. (K=3)

Livello di pressione acustica LpA	84 dB(A)
Livello di potenza acustica LwA	95 dB(A)

ATTENZIONE! Indossare protezioni acustiche se la pressione acustica supra 85 dB(A).

aw (Livello di vibrazione)

Max. 4,3 m/s²

K = 1,5 m/s²

POWDP35150 IT

15 GARANZIA

• Questo prodotto è garantito per un periodo di 36 mesi a decorrere alla data dell'acquisto da parte del primo utilizzatore.
• La presente garanzia copre tutti i difetti di materiali o produzione, esclusi: batterie, caricabatterie, parti difettose soggette a normale usura quali cuscinetti, spazzole, cavi e spine o accessori quali trapani, punte di trapano, lame di seghe, ecc.; danni o difetti derivanti da incuria, incidenti o alterazioni;osti di trasporto.
• Sono esclusi dalle clausole della garanzia danni e/o difetti consequenti all'uso non conforme.
• Si declina ogni responsabilità per eventuali lesioni provocate dall'uso non conforme dell'apparecchio.
• Le riparazioni devono essere affidate esclusivamente a un centro di assistenza ai clienti autorizzato da Powerplus tools.
• Per ulteriori informazioni, Telefonare al numero 00 32 3 292 92 90.
• Tutti i costi di trasporto sono a carico del cliente, salvo accordi diversi in forma scritta.
  Non sono inoltre consentiti reclami sulla garanzia qualora il danno al dispositivo sua dovuto alle consequences di una manutenzione inadequata o di un sovraccarico.
• Sono inerogabilmente escludi dalla garanzia i danni derivati da infiltrazione di liquidi, penetrazione di polvere, danni intenzionali (perpetrati deliberatamente o dovuti a negligenza evidente), uso improprio (scopi per i quali il disposativo non è idoneo), uso non competente (cchio perché rispetto le istruzioni fornite nel manuale), assemblaggio da parte di personale inesperto, fulmini, tensione di rete errata. Questa clausola non è restrittiva.
  L'accettazione dei reclami in base al regolamento di questa garanzia non comporta in nessun caso la proroga del periodo di validità della stessa né l'inizio di un nuovo periodo di garanzia in caso di sostituzione del dispositivo.
  I dispositivi o i componenti sostituiti nel periodo della garanzia sono pertanto di proprietà di Varo NV.
• Ci riserviamo il diritto di respingere i reclami nei casi in cui non sia possibile verificare l'acquisto o quando sua evidente che il prodotto non è stato sottomosto a una corretta manutenzione. (pulizia delle aperture di ventilazione, regolare assistenza per le spazzole al carbonio, ecc.).
• Conservare lo scontrino come prova della data d'acquisto.
  L'apparecchio non smontato deve essere restituito al rivenditore in condizioni di pulizia accettabili, nella custodia preformata originale (se applicabile), accompagnato alla prova d'acquisto.
  A garanzia di un funzionamento ottimale, l'apparecchio deve essere caricato almeno una volta al mese.

16 AMBIENTE

Ove la macchina, in seguito ad uso prolongato, dovesse essere sostuita, non gettarla tra i rifiuti domestici, ma smaltirla in modo rispettoso per l'ambiente. I rifiuti prodotti dalle macchine elettriche non possono essere trattati come i normali rifiuti domestici. Provedere al riciclo laddove siano disponibili impianti adeguati. Consultare l'ente locale o il rivenditore per suggerimenti su raccolta es smaltimento.

17 DICIHIARAZIONE DI CONFORMITA

Vario

Con la presente, VARO - Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - B2500 Lier, Belgio, dichiara che

Descrizione dell'apparecchio: Smerigliatrice angolare 20 V - Alimentazione a batteria

Marchio: PowerPlus

Numero articolo:POWDP35100

è conforme ai requisiti essenziali e alle altre disposizioni pertinenti stabilite delle Direttive Europee in base all'applicazione delle norme europee armonizzate. Qualsiasi modifica effettuata sul prodotto rende nulla cette dichiarazione.

Direttive europee (inclusi eventuali emendamenti fino alla data della firma):

2011/65/EU

2006/42/EC

2014/30/EU

Norme europee armonizzate (inclusi eventuali emendamenti fino alla data della firma):

EN60745-1:2009

EN60745-2-3: 2011

EN55014-1:2017

EN55014-2: 2015

Depositario della documentazione tecnica: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Il sottoscritto agisce in nome e periconto del CEO della società,

Mertens Ludo

Ludo Mertens
