| Termék típusa | Hőmotoros fúró (talajfúró) |
| Márka | Zipper |
| Modell | ZIELB70 |
| Motor típusa | 2 ütemű |
| Üzemanyag keverési arány | Ólmozatlan benzin / olaj 40:1 |
| Tartály kapacitása | Kb. 1,2 L (becslés) |
| Maximális fúró átmérő | Akár 200 mm (becslés) |
| Maximális fúrásmélység | Akár 80 cm (becslés) |
| Tömeg | Kb. 25 kg |
| Gyújtás | Gyújtógyertya (hézag 0,5-0,7 mm) |
| Légszűrő | Vízzel mosható, tisztítás minden 25-30 óránként |
| Hajtómű kenése | Minden 25 óránként |
| Rendeltetésszerű használat | Lyukak fúrása a talajba (agyag, föld, homok) |
| Tiltott használat | Jég, kőzet, kábelekkel/gázzal/vízzel rendelkező területek |
| Előírt biztonsági felszerelés | Szűk ruházat, EN 388 kesztyű, sisak, védőszemüveg, hallásvédelem, S1 biztonsági cipő |
| Garancia | 2 év (hobbi használat), 1 év (szakmai használat) |
| Tisztítás | Minden használat után, nedves ruhával és enyhe mosószerrel |
| Tárolás | Üres tartály, száraz és tiszta helyen, gyermekektől elzárva |
| Vészleállítás | Engedje el a gázkart, és kapcsolja STOP állásba a kapcsolót |
| Bejáratás | Az első 10 órában félgázzal |
Gyakran ismételt kérdések - ZIELB70 Zipper
Felhasználói kérdések a következőről ZIELB70 Zipper
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fúró PDF formátumban ingyenesen! Találja meg kézikönyvét ZIELB70 - Zipper és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. ZIELB70 márka Zipper.
HASZNÁLATI ÚTMUTATÓ ZIELB70 Zipper
53.1 Rendeltetésszerű használat....60
53.2 BIZTONSÁG 61
53.3 Maradék kockázatok....62
54 HASZNÁLAT 63
54.1 Üzemelési tudnivalók 63
54.2 Használat 63
54.2.1 Szerelje fel a fúrót.... 63
54.2.2 Tankolás 63
54.2.3 A hidegindítás elindítása 64
54.2.4 A meleg indítás megkezdése.... 64
54.2.5 off 64
54.3 Munka....64
55 KARBANTARTAS 64
55.1 Karbantartási és szervízelési terv....65
55.2 Tisztántartás 65
55.2.1 Tisztítsa meg a légszűrőt.... 65
55.2.2 Tisztítsa meg a gyújtógyertyát 65
55.2.3 Karburátor 65
55.2.4 Szállítás 65
55.2.5 tárolás 65
55.2.6 ártalmatlanítás.... 66
56 HIBALEHETÖSÉGEK 66
57 ERSATZTEILE / SPARE PARTS 67
58 EG-KONFORMITÄTSERKLÄRUNG / CE-DECLARATION OF CONFORMITY /
POTVRDA O SUKLADNOSTI 69
59 GEWÄHRLEISTUNG (DE) 70
60 WARRANTY GUIDELINES (EN) 71
61 GARANTI ET SERVICE (FR) 72
62 GARANCIJA (CZ) 73
63 GARANCIJA (SL) 74
64 JAMSTVO (HR) 75
65 GARANCIA (HU): 76
66 PRODUKTBEOBACHTUNG 77
HU Biztonsági szimbólumok értelmezése és használata
HU CE-KONFORM – Ez a termék megfelel az EG irányelveknek
HU Használati utasítás elolvasása! Olvassa el figyelmesen a kezelési utasítást, és ismerkedjen meg a gép kezelőelemeivel annak érdekében, hogy megfelelően működhessen és karbantarthassa azt és így megakadályozza a gép károsodását.
HU Mérgezés! Ne használjon beltérben vagy nem szellőztethető helyen.
HU FIGYELEM! Vegye figyelembe a biztonsági szimbólumokat! A gép használatára vonatkozó utasítások és figyelmeztetések be nem tartása súlyos személyi sérülést és halált okozhat
HU Védőfelszerelés használata kötelező
HU Nyilt láng használata tilos! Könnyen gyúlékony!
HU Figyelmeztetés! Ügyeljen kö elrepülhet!
HU Tartsa a biztonsági távolságot!
3 TECHNIK / TECHNIC
3.1 Komponenten / components /
FIG. I
| 6 | Bohrerverlängerung / drill extension bar / Barra de extensión de taladro / Barre d'extension de mèche / Prodloužení vrtáku / Podaljšek svedra / Produžetak za svrdlo / Hosszabító (Nem alaptartozék, külön rendelhető) |

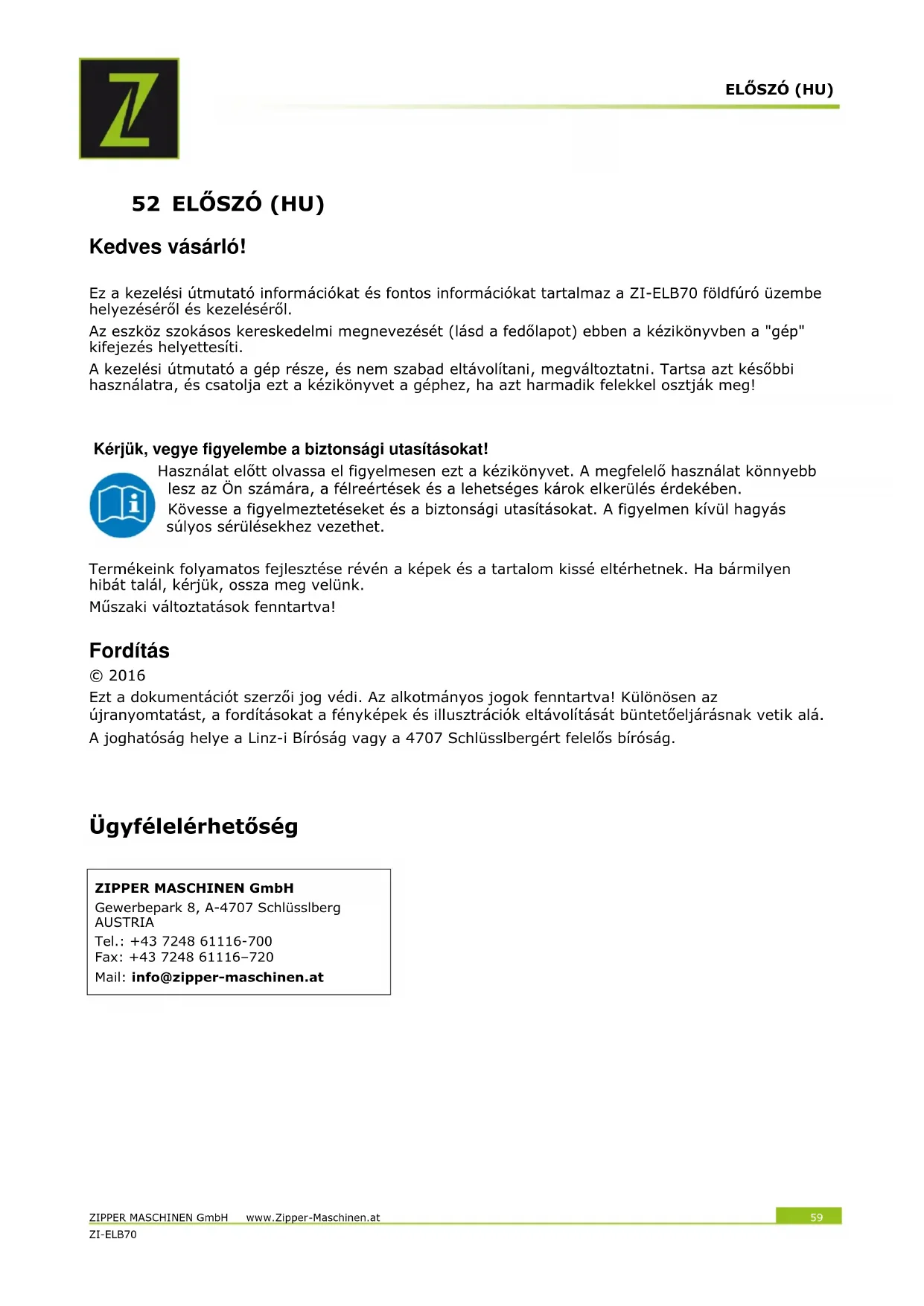

Ez a kezelési útmutató információkat és fontos információkat tartalmaz a ZI-ELB70 földfúró üzembe helyezéséről és kezeléséről.
Az eszköz szokásos kereskedelmi megnevezését (lásd a fedőlapot) ebben a kézikönyvben a "gép" kifejezés helyettesíti.
A kezelési útmutató a gép része, és nem szabad eltávolítani, megváltoztatni. Tartsa azt későbbi használatra, és csatolja ezt a kézikönyvet a géphez, ha azt harmadik felekkel osztják meg!
Kérjük, vegye figyelembe a biztonsági utasításokat!
Használat előtt olvassa el figyelmesen ezt a kézikönyvet. A megfelelő használat könnyebb lesz az Ön számára, a félreértések és a lehetséges károk elkerülés érdekében.
Kövesse a figyelmeztetéseket és a biztonsági utasításokat. A figyelmen kívül hagyás súlyos sérülésekhez vezethet.
Termékeink folyamatos fejlesztése révén a képek és a tartalom kissé eltérhetnek. Ha bármilyen hibát talál, kérjük, ossza meg velünk.
Műszaki változtatások fenntartva!
Fordítás
© 2016
Ezt a dokumentációt szerzői jog védi. Az alkotmányos jogok fenntartva! Különösen az újranyomtatást, a fordításokat a fényképek és illusztrációk eltávolítását büntetőeljárásnak vetik alá.
A joghatóság helye a Linz-i Bíróság vagy a 4707 Schlüsslbergért felelős bíróság.
Ügyfélelérhetőség
53.1 Rendeltetésszerű használat
Kizárólag technikailag tökéletes állapotban, a rendeltetésszerű használatnak megfelelően használja a gépet biztonság és veszélytudatos módon! A biztonságot befolyásoló zavarok azonnal megszüntethetők! A gyártó által előírt üzemeltetési, karbantartási és javítási feltételeket és a biztonsági utasítások betartását be kell tartani.
Általában tilos megváltoztatni a gép biztonsági berendezéseit, vagy letiltani!
A gép kizárólag a következő tevékenységekre szolgál:
Kör alakú lyukak fúrásához a talajban (agyag, anyaföld, homok stb.). Ez pl. Lyukak kis fák ültetéséhez, lyukak kerítésoszlopok elhelyezéséhez vagy hasonlóhoz lehet. A ZIPPER-MASCHINEN nem vállal semmilyen felelősséget vagy garanciát semmilyen más vagy további felhasználásért és az abból eredő kárért vagy sérülésért.
Nem megfelelő használat:
A gép használata a jelen kézikönyvben meghatározott határokon kívül eső körülmények között nem megengedett.
WARNUNG
- Csak a géphez jóváhagyott fúrókat használjon!
- Soha ne használjon sérült fúrókat!
- A fúrót csak függöleges helyzetben szabad használni (lefelé fúrva)!
- Ezt a készüléket csak a nyitott területen (kert) használja, és mindkét kezével munka közben kell tartani.
- Munka közben, ha lehetséges, álljon háttal a széllnek, hogy ne lélegezze be a kipufogógáz áramlását!
Munkakörülmények:
A gép a következő feltételek mellett működik:
Páratartalom
max. 70%
közötti hömérséklet
von +5°C bis +40°C
A gép nem használható robbanásveszélyes körülmények között.
Illegális használat:
- A gép használata a jelen kézikönyvben meghatározott határokon kívül eső körülmények között nem megengedett.
-
Az eszközt nem szabad használni:
-
jégben; köben vagy sziklában
- olyan területeken, ahol elektromos vezetékek; Földalatti gázvezetékek, vízvezetékek vagy telefonvonalak vannak.
-
gödörben vagy csatornában (szellőzés hiánya!)
-
Tilos a védőberendezések szétszerelése vagy kikapcsolása.
- Tilos a készülékhez nem használható szerszámok használata.
- A gép felépítésének bármilyen változása tilos.
- Tilos a gép kezelése olyan módon vagy olyan célokra, amelyek nem felelnek meg 100% -nak a kézikönyvben leírtaknak.
- Soha ne hagyja felügyelet nélkül a gépet, különösen, ha a közelben gyermekek vannak
53.2 BIZTONSÁG
Az olvasatlan vagy eltávolított figyelmeztető jeleket és / vagy matricákat a gépen azonnal ki kell cserélni!
A helyi törvények és előírások korlátozhatják a gép használatát!
A meghibásodások, sérülések és egészségkárosodások elkerülése érdekében a következő információkat kell betartani:
- A gép működtetését csak megfelelő fényviszonyok között, szürkület után, le kell állítani.
- Fáradtság, koncentráció hiánya vagy gyógyszerek, alkohol vagy gyógyszerek hatása alatt a géppel való munkavégzés tilos!
- Koncentrált, biztonságtudatos módon dolgozzon, és mindig biztosítsa a biztonságos helyet!
- Működés közben a max. a munkakörnyezet megengedett dőlés 15 °.
- Ügyeljen az egyenetlen munkafelületekre és a munkafelületekre meredekséggel!
- Tilos a jég és más csúszós felületek használata.
- A csúszás / kioldás / leesés a súlyos sérülések vagy halálok egyik fő oka. Ügyeljen az egyenetlen vagy csúszós munkafelületekre.
- 5 m-en belül nem tartózkodhat más személy, különösen gyermek vagy háziállat!
- A gépet csak az utasított személyek üzemeltethetik (az üzemeltetési utasítás ismerete és megértése), akiknek nincs korlátozása a motoros készségekkel szemben a normal alkalmazottakhoz képest.
- A jogosulatlan személyeket, különösen a gyermekeket és a nem képzett személyeket távol kell tartani a munkakörnyezetektől!
- A géppel való munkavégzés során ne viseljen laza ékszert, laza vagy testre tapadó ruhát, nyakkendőt, hosszú, laza hajot stb.
- A laza tárgyak a gép fúrójában elakadhatnak és sérüléseket okozhatnak!
- A géppel és a géppel végzett munka során viseljen megfelelő védőfelszerelést (szorosan illeszkedő munkaruházat, EN 388 szerinti védőkesztyű, 3111 osztály, védősisak, védőszemüveg vagy arcvédő, fülvédő, S1 védőcipő)!
- A tankolás során tilos a tüz, a nyílt láng és a dohányzás.
- Az üzemanyag feltöltése szigorúan tilos, ha a motor üzemel vagy a gép alkatrészei még mindig forróak.
- Csak szabadban vagy jól szellőztetett helyen töltse fel a tankolást.
- A kiömlött üzemanyagot azonnal törölje le.
- égés! Működés közben a forró kipufogógázok és a gépalkatrészek, például a kipufogó és a motor forróvá válnak.
- Soha ne helyezze a forró motort száraz fübe vagy más könnyen gyúlékony anyagba.
- Működés után a gépnek lehűlnie kell. Ellenkező esetben az égés veszélye súlyos
- Ellenőrizze a megmunkálandó területet és távolítsa el az összes szilárd tárgyat (kövek, fém alkatrészek, stb.), Mivel eldobhatóak! Sérülésveszély!
- Győződjön meg arról, hogy nincsenek elektromos kábelek, vízvezetékek, gázvezetékek a munkaterületen.
- A munkaterületröl távolítsa el a magas füvet, bokrokat stb. Ezek máskülönben körbevehetnék a fúrót!
- A gépet soha ne hagyja felügyelet nélkül!
- A munka befejezése után, valamint bármilyen szünet után kapcsolja ki a motort.
- Mielőtt bármilyen karbantartási vagy beállítási munkát végezne, kapcsolja ki a gépet.
- Az üres tartályt mindig biztonságos helyen tárolja.
Tud niv aló
Viselkedés vészhelyzetben
Egy esetlegesen bekövetkező balesethez mindig elsősegély-készletet kell biztosítani Az ISO 3864 szerint. Kezdje el a szükséges elsősegély-nyújtási intézkedéseket a kárnak megfelelően. Ha segítséget kér, adja meg a következő információkat::
-
A baleset helye
-
A baleset típusa
-
A sérültek száma
-
A sérülések típusa
53.3 Maradék kockázatok
Még akkor is, ha az összes biztonsági előírást betartják és használják, a következő fennmaradó kockázatokat kell betartani:
• A zaj veszélye:
A hallásvédelem nélküli munkavégzés véglegesen károsíthatja a hallást.
- A kéz vagy az ujjak veszélye:
Soha ne nyúljon a gépbe üzem közben. Működés után a gépnek lehűlnie kell. Ellenkező esetben az égés veszélye súlyos!
- Rezgés:
A megadott rezgéskibocsátási értéket szabványosított vizsgálati módszerrel mértük, és egy eszköz összehasonlítására használható. A megadott rezgéskibocsátási érték felhasználható az expozíció kezdeti értékelésére is. figyelmeztetés:
A rezgéskibocsátási érték a szerszám tényleges használatakor eltérhet a jelzés értékétől, attól függően, hogy a szerszámot milyen módon használják.
Ha a keringési rendellenességben szenvedő személyek erős mechanikai rezgéseknek vannak kitéve, a vérerek és / vagy az idegrendszer károsodhat. A következő tüneteket az ujjak, a kéz vagy a csukló rázkódása okozhatja: a test egyes részei által „elaludni” (zsibbadás), bizsergés, fájdalom, szúrás, bőrszín vagy bőrváltozás. Ha ezek a tünetek jelentkeznek, forduljon orvoshoz!
A fehér ujjbetegség kockázatának csökkentése érdekében tartsa melegen a kezét, miközben dolgozik.
- A kidobott tárgyak által okozott sérülések:
A fúrószárakkal végzett munka során fennáll annak a veszélye, hogy a fúrási folyamat során a köveket és más sérülést okozhat. A sérülésveszély csökkenthető a megfelelő biztonsági berendezések viselésével, de nem teljesen véd. Győződjön meg róla, hogy más emberek vagy állatok nincsenek a veszélyzónában.
• A munkakörnyezet veszélyei:
Győződjön meg róla, hogy a fúrandó terület nem tartalmaz olyan elektromos elektromos kábeleket, gaz- vagy vízvezetékeket, amelyek megsérülhetnek..
- Égési sérülés veszélye:
A hangtompító, a kipufogógáz és egyéb melegedő gépelemek megérintése súlyos égési sérüléseket okozhat hosszabb ideig tartó, folyamatos üzemelés vagy forró motor esetén.
• Tüz- és robbanásveszély
A benzin bizonyos körülmények között nagyon gyúlékony és robbanásveszélyes.
SOHA ne töltsön be üzemanyagot vagy motorolajat, amíg a gép fut vagy meleg.
Tankoláskor és olyan helyeken, ahol az üzemanyag tárolásra kerül, ne dohányozzon, és tartsa távol a nyílt lángot vagy szikrákat.
Ne töltse túl az üzemanyagtartályt, és ne töltse fel a benzint a tankoláskor. Ha a benzin kiömlött, győződjön meg róla, hogy teljesen elszívja / tisztítsa meg ezt a területet a motor indítása előtt.
Győződjön meg arról, hogy a tankolás után újra be van zárva az üzemanyag-sapka.
- Kémiai veszélyek!
Soha ne üzemeltesse vagy ne töltse fel benzin vagy dízelmotor tömített helyen, megfelelő szellőzés nélkül.
Szén-monoxid A belső égésű motor belső meghajtóegységeiből származó kipufogógázok egészségkárosodást és halált okozhatnak a zárt térben belélegezve. Ezért a gépet csak jól szellőző helyen vagy szabadban szabad üzemeltetni.
A folyékony tüzelőanyagok súlyos károsodást okozhatnak a börön és a környezetben.
- blokk
A fúró hirtelen elzárásával a csúszós tengelykapcsoló bekapcsoláság a test hirtelen elfordulhat. Ezek a kockázatok minimálisra csökkenthetők, ha minden biztonsági előírást alkalmaznak, a gépet megfelelően karbantartják és szervízelik, és a gépet a rendeltetésszerűen és megfelelően képzett szakemberek használják.
A biztonsági előírások ellenére a legmegfelelőbb biztonsági tényező az a józan ész és a megfelelő technikai alkalmasság / képzés a gép használatához!
54 HASZNÁLAT
Az átvétel után ellenőrizze, hogy minden alkatrész rendben van-e. Minden sérülést vagy hiányzó alkatrészt azonnal értesítse a kereskedőt vagy a szállítót. Az árutovábbításban látható sérülést azonnal fel kell tüntetni a szállítási jegyzékben, a garancia rendelkezéseinek megfelelően, ellenkező esetben az árut megfelelően átvették.
54.1 Üzemelési tudnivalók
Tudnival ók
- A gépet előre összeszerelt állapotban szállítják, csak a motort kell üzembe helyezni
- Ha a forgó alkatrészek (fúrók) nem megfelelően vannak rögzítve, ez súlyos baleseteket okozhat! A munka megkezdése előtt ellenőrizze a fúrók rögzítését.
- A fúrót csak a mellékelt csonkra és rugós csapszeggel rögzítse.
• Fúrjon mélyebb lyukakat 2-3 lépésben! - Ha a talaj sok gyökeret és / vagy köveket tartalmaz, nagyon óvatosan kell eljárni: Legyen különösen óvatos, győződjön meg róla, hogy a fúrószár nem feszül, ha elakad egy gyökérben vagy egy nagy köben.
- Használat előtt ellenőrizze, hogy a fúrószáron nincs-e por és szennyeződés, különösen a motor hűtő levegő bemenete, a karburátor és a légszűrő. Tisztítsa meg, ha szükséges.
- Az első 10 üzemóra után max. mérsékelt sebességtartományban. Mindenesetre csak a motor első 10 óráját kell működtetni maximális sebességgel, mivel minden mozgó alkatrész, különösen a sebességváltó alkatrészeknek még mindig alkalmazkodniuk kell egymáshoz. Ezen időszak után a motor eléri a maximális teljesítményét. Ezen utasítások be nem tartása lerövidíti a gép élettartamát. A max. A rendelkezésre álló sebesség csökkentése érdekében forgassa el a szabályozógombot (H-5) úgy, hogy a fojtószelep kart (H-4) lenyomva legyenek.
54.2 Használat
54.2.1 Szerelje fel a fúrót
A fúró felszerelése (A ábra) a fúróegységet fejjel lefelé forítsa..
- Helyezze a fúrószárat a fúrófej tartójára úgy, hogy a zárócsapot a lyukukakon keresztül tudja behelyezni.
- berakás a nyílási oldalon (Fig.J; b) a fúrót és a fúrófejet, és rögzítse a sasszeggel (Fig.J; a).
Ha a fúró hosszabbítót használja (B ábra), akkor azt ugyanúgy kell felszerelni, mint a fúrót. Ezután a fúrókat a fent leírtak szerint kell felszerelni.
54.2.2 Tankolás
A gép (benzolmentes benzin) keverékkel működik.
A kétütemű motorhoz 40: 1 keverési arányú üzemanyagra van szükség.
Tankoláskor ügyeljen arra, hogy ne jusson idegen részecskék a tartályba!
Ha önmagában szeretné előállítani az üzemanyag-keveréket, vegye figyelembe a következő pontokat: Használjon kiváló minőségű szintetikus olajat a nagy teherbírású kétüteműt.
A szintetikus olaj csökkenti a gyújtógyertyán, a hengerben, a dugattyúban és a kipufogógázban lévő kormot és lerakódásokat, ami növeli a motor kenését és így a motor élettartamát. A ZIPPER Maschinen javasolja a kiváló minőségű kész keverékek használatát, különösen az erősen használt kétütemű motorok esetében.
Tud n ival ók
Minden használat előtt jól rázzuk össze! Ellenkező esetben fennáll a motor károsodásának veszélye (dugattyú), mert különben az elején nem lesz megfelelően kenve .- Nincs garancia
54.2.3 A hidegindítás elindítása
- Helyezze a gépet a fúrógéppel a földre. A fúrónak szabadon kell mozognia.
- Állítsa a fojtószelepet ON állásba, amint az a képen látható (C ábra)
- Mozgassa a csúszkát (H-3) START helyzetbe.
- Nyomja meg az (K ábra) az elsődleges szivattyút (I-9) addig, amíg az üzemanyag meg tellik.
- Nyomja a reteszelő kart (H-1) a hüvelykujjával.
- A fojtószelep (H-4) működtetéséhez használja a középső ujjakat)
- A zárral (H-2) rögzítse a fojtószelep karját (H-4) a megnövelt üresjárati fojtószelephez
- Fogja meg a fogantyút (I-1) egy kézzel és a húzóindítót (I-4) a másik kezével, és húzza meg keményen! Ha szükséges, ismételje meg.
- A motor most már megnövekedett üresjárati fordulatszámmal indul!
Miután a motor elindult, nyomja meg a fojtószelepet (H-4), amíg a fék ki nem oldódik
- 34.2.12 (H-2) kiengedve. A gép most üresjáratra van állítva.
- Miután a gép simán fut, mozgassa a fojtószelepet OFF állásba, ahogy az a képen látható (D ábra).
- Hagyja, hogy a fúró 2-3 percig üresjáratban legyen!
54.2.4 A meleg indítás megkezdése
- Helyezze a gépet a fúrógéppel a földre. A fúrónak szabadon kell mozognia.
- Hagyja a fojtót OFF állásban (D ábra)
- Mozgassa a csúszkát (H-3) START helyzetbe.
- Fogja meg a fogantyút (I-1) egy kézzel és a húzóindítót (I-4) a másik kezével, és húzza meg keményen!
Ha a gép több kísérlet után sem indulna el, akkor a hidegindításnál járjon el.
54.2.5 off
A H-3 csúszka vezérlésével bármikor - különösen veszély esetén - kikapcsolhatja a gépet..
Javasoljuk, hogy először emelje ki a fúrót a lyukból, engedje el a fojtószelepet, majd mozgassa a H-3 csúszkát STOP állásba.
Várja meg, amíg a fúró leáll, és most le lehet állítani.
Figyelmeztetés
Közvetlen veszély esetén azonnal állítsa le a motort!
Veszélyes helyzetekben engedje el a gázkart. Így a fúró automatikusan leáll, és a fent leírt módon kikapcsolhatja a gépet.
54.3 Munka
- Olyan területet válasszon ahol semmi zavaró körülény nem lehet
• Vegyünk fel egy biztonságos pozíciót, mindkét fogantyúval szorosan fogja a gépet.
• Helyezze a fúrószár hegyét, és kezdje el a folyamatot, és lassan növelje a sebességet. - Fúrja a lyukakat anélkül, hogy nagy nyomást gyakorolna a készülékre. Hagyja, hogy a fúrógép a saját súlya alapján működjön.
- Ha a fúró a talajban van és nem húzható ki, állítsa le a motort, és távolítsa el a fúrószárat. Ezután emelje le a fúróegységet a fúróról. Szerelje fel a kézi forgattyút a fúrószárra és a rugós csapszeggel, és kézzel forgassa a fúrási irányba.
55 KARBANTARTÁS
Fig ye lem!
Karbantartás és szervizelés kötelező!
A gép kevés karbantartást igényel, és csak néhány alkatrészt tartalmaz, amelyet a kezelőnek meg kell tennie.
A gép biztonságát károsító hibákat azonnal orvosolni kell. A fúrók telepítésekor vagy eltávolításakor erős kesztyűt kell viselni.
A sérült fúrókat soha nem szabad kiegyenesíteni vagy hegeszteni!
Tudnival ók
Csak egy rendszeresen karbantartott és jól karbantartott gép lehet kielégítő eszköz. A karbantartási és gondozási hiányosságok kiszámíthatatlan baleseteket és sérüléseket okozhatnak. A speciális szakértelmet igénylő javításokat csak hivatalos szervizközpontok végezhetik. A nem megfelelő beavatkozás károsíthatja a készüléket, vagy veszélyeztetheti a biztonságot.
55.1 Karbantartási és szervízelési terv
| A gép karbantartásának ellenőrzése | |
| Laza vagy elveszett csavarok | Naponta munkavégzés előtt |
| Gép sérülése | Naponta munkavégzés előtt |
| A fúrók sérülése | Naponta munkavégzés előtt |
| Üzemanyagtartály szivárgás | Naponta munkavégzés előtt |
| Gép tisztítása | munkavégzés előtt |
| Gyújtógyertya tisztitása | Minden 25 óra munkavégzés után |
| Levegőszűrő tisztítása | Minden 25 óra munkavégzés után |
55.2 Tisztántartás
Szabadítsa meg a szennyeződésektől, a sártól, a portól és a fűtől. Tisztítsa meg a gépházat nedves ruhával és szükség esetén néhány kereskedelmi tisztítószerrel.
Font os
Az oldószerek, az agresszív vegyszerek vagy a csiszolóanyagok használata festékhez és egyéb károsodáshoz vezethet a gépen! Ezért: Tisztításkor csak vizet és szükség esetén enyhe mosószert használjon
A gép csupasz felületeit korrózióval fedje le (pl. WD40 rozsdagátlóval)!
55.2.1 Tisztítsa meg a légszűrőt
Eltömödött, piszkos légszűrő jelentősen csökkenti a motor teljesítményét!
Lazítsa meg a légszűrő fedelét egy imbuszkulccsal (E ábra).
Távolítsa el a légszűrő fedelét, vegye ki a légszűrőt (F ábra)
Tisztítsa meg a légszűrőt (G ábra) folyó víz alatt. Húzza ki. Hagyja megszáradni. Csepegjen néhány csepp motorolajat a szűrőre. Helyezze vissza a szűrőt, és szerelje be a légszűrő fedelét.
55.2.2 Tisztítsa meg a gyújtógyertyát
Távolítsa el a gyújtógyertya csatlakozóját (I-2). Lazítsa meg és óvatosan távolítsa el a gyújtógyertyát. Tisztítsa meg a gyújtógyertyát egy kis kefével, koromlerakódástól stb. A két érintkező közötti érintkezési távolságnak körülbelül 0, 5 mm - 0,7 mm-nek kell lennie.
55.2.3 Karburátor
Font os!
A karburátor beállításait csak képzett szakember végezheti!
55.2.4 Szállítás
Kapcsolja ki a gépet, és várja meg, amíg a fúrógép megáll!
- Fogja a gépet a fogantyúnál.
- A gépet csak a csomagtartóban vagy egy külön szállítási felületen szállítsa a járműben. Biztosítsa a gépet a károsodás és az üzemanyag szivárgása ellen
55.2.5 tárolás
Ha a gépet több mint 30 napig tárolja:
• Várjon, amíg a gép megfelelően kihül.
- tartályból és a karburátorból ürítse ki az üzemanyagot egy megfelelő edénybe, és tárolja a leeresztett üzemanyagot egy megfelelő tartályban.
- Száraz és tiszta helyen, gyermekektől elzárva tárolandó.
55.2.6 ártalmatlanítás
Ne dobja a gépet, a gépalkatrészeket és a berendezést maradékhulladékba. Lépjen kapcsolatba a helyi hatóságokkal a rendelkezésre álló ártalmatlanítási lehetőségekről. Ha új gépet vagy azzal egyenértékű terméket vásárol a kereskedőjétől, bizonyos országokban köteles a régi gépet megfelelő módon ártalmatlanítani.
56 HIBALEHETŐSÉGEK
| Fehler | Mögliche Ursache | Behebung |
| motor nem működik | Helytelen sorrend az indításkor | Vegye figyelembe a helyes indítási sorrendet |
| Piszkos légszűrő | Tisztítsa meg / cserélje ki a légszűrőt | |
| Az üzemanyag-ellátás hiánya | Tankolás | |
| Hiba az üzemanyagvezetékben | Ellenőrizze a tüzelőanyag-vezetéket, hogy nincs-e rajta károsodás vagy sérülés | |
| elárasztott motor | csavarja ki, tisztítsa meg és szárítsa meg a gyújtógyertyát; majd húzza meg többször az indítókötelet; Csavarja vissza a gyújtógyertyát | |
| gyújtógyertya csatlakozó nincs csatlakoztatva | Szerelje fel a gyújtógyertya csatlakozóját | |
| Nincs szikra | Tisztítsa meg / cserélje ki a gyújtógyertyátEllenőrizze a gyújtáskábelt | |
| motor azonnal elindul és meghal | Helytelen karburátor beállítás (alapjáratí fordulatszám) | Lépjen kapcsolatba az ügyfélszolgálattal |
| A gép időnként (permetezők) | A karburátor helytelenül van beállítva | Vegye fel a kapcsolatot az ügyfélszolgálattal |
| Gyújtógyertya szennyezett | Tisztítsa meg / cserélje ki a gyújtógyertyát.Ellenőrizze a gyújtógyertya csatlakozóját | |
| Füstfejlesztés | Helytelen üzemanyag-keverék | Töltse fel megfelelő tüzelőanyag-keveréket |
| A karburátor helytelenül van beállítva | Vegye fel a kapcsolatot az ügyfélszolgálattal | |
| A gép nem működik teljes energiával | A gép túlterhelt | Túl nagy nyomás vagy túl nehéz talaj |
| A légszűrő piszkos | Tisztítsa meg / cserélje ki a légszűrőt | |
| A karburátor helytelenül van beállítva | Vegye fel a kapcsolatot az ügyfélszolgálattal | |
| A fúró alapjáraton forog | Túl magas az alapjáratí fordulatszám | Hagyja jóvá az üresjáratí fordulatszámot az Ügyfélszolgálat által |
| fúró forog, de nincs áram | Fojtás ON | Állítsa le a fojtót OFF |
Fon tos
Ha úgy érzi, hogy nem tudja elvégezni a szükséges javításokat, vagy há nem rendelkezik a szükséges képzéssel, mindig forduljon szakemberhez, hogy megoldja a problémát.
57 ERSATZTEILE / SPARE PARTS
A ZIPPER Maschinen cég 2 év garanciális időtartamot biztosít a hobbi használatra szolgáló mechanikai és elektromos alkatrészek számára; kereskedelmi célokra 1 évre szóló jótállás érvényes a végfelhasználó / vevő megvásárlásától számítva. Ha ezen időszakon belül hibák merülnek fel, amelyek nem a 3. pontban leírt kizárási adatokon alapulnak, a Zipper saját belátása szerint javítja vagy kicseréli az eszközt.
2.) Üzenet:
A garanciaigény jogosultságának ellenőrzése érdekében a vevőnek kapcsolatba kell lépnie a kereskedőjével; ez a jelentés írásban írja le a Zipper cég hibás hibáját. Ha a jótállási igény indokolt, a készüléket a kereskedő a Zipper-től veszi át. A Zipperrel való előzetes egyeztetés nélküli visszatérések nem fogadhatók el.
3.) rendelkezések:
a)
b) A garancia kizárja az eszközön végzett ingyenes ellenőrzést, karbantartást, ellenőrzést vagy szervizelést. A végfelhasználó vagy kereskedője nem megfelelő használatából adódó hibákat nem is fogadják el garanciális követelésként. Például: hibás üzemanyagok használata, fagykárosodás a víztartályokban, üzemanyag télen a gép üzemanyagtartályában.
c) Nem foglalja magában a kopó alkatrészek hibáit, mint például: szénkefék, zsákok, kések, hengerek, vágólapok, vágóeszközök, vezetők, csatlakozók, tömítések, kerekek, fűrészlapok, hasító keresztek, hasító ékek, hasító kések, hidraulikaolajok, olaj, - levegő u. Benzinszűrők, láncok, gyújtógyertyák, csúszópofák stb.
d) Az eszközök károsodása a következők miatt: Helytelen használat, az eszköz helytelen használata; nem szokásos rendeltetésének megfelelően; A működési és a. Karbantartási utasítások; Vis maior; A jogosulatlan javítóműhelyek vagy ügyfelek által végzett javítások vagy technikai módosítások, nem eredeti Zipper vagy tartozékokkal lett módosítva
e)
f) A jótállási időszak lejárta utáni készülékek: A javítás kizárólag a Zipper cég előzetes árajánlatát követő előzetes fizetés vagy kereskedő számlát követően történik (szállítási költségeket is beleértve).
g)
