| Márka | Zipper |
| Modell | ZI-RD300 |
| Terméktípus | Mini dumper (építőipari gép) |
| Maximális teherbírás | 300 kg |
| Maximális dőlésszög (haladás irányában) | 15° |
| Maximális dőlésszög (oldalirányban) | 10° |
| Motor típusa | 4 ütemű benzin |
| Ajánlott üzemanyag | Ólommentes benzin ROZ 95 vagy magasabb |
| Ajánlott motorolaj | SAE30, 15W40 vagy azzal egyenértékű |
| Abroncsnyomás | 2,1 bar (0,21 MPa) |
| Hajtás | 3 előre + 1 hátra sebesség (nem szinkronizált) |
| Kormányzás | Oldalsó vezérlőkarok |
| Billenő raktér | Kézi (billentőkar) |
| Kuplung | Kábeles, állítható |
| Fék | Automatikus fék kuplungoláskor |
| Karbantartás: motorolaj csere | Első csere 20 óra után, majd 100 óránként |
| Karbantartás: légszűrő | Tisztítás 20-30 óránként |
| Karbantartás: gyújtógyertya | Tisztítás 50 óránként |
| Garancia (nem kereskedelmi használat) | 2 év |
| Garancia (kereskedelmi használat) | 1 év |
| Pótalkatrészek | Zipperen keresztül elérhető (eredeti alkatrészek használata) |
| Szükséges védőfelszerelés | Kesztyű, sisak, védőszemüveg, hallásvédelem, biztonsági cipő |
| Tilos használat | Személyszállítás, közút, >15° lejtő |
Gyakran ismételt kérdések - ZIRD300 Zipper
Felhasználói kérdések a következőről ZIRD300 Zipper
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Építőgépek PDF formátumban ingyenesen! Találja meg kézikönyvét ZIRD300 - Zipper és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. ZIRD300 márka Zipper.
HASZNÁLATI ÚTMUTATÓ ZIRD300 Zipper
41.1 Rendeltetésszerű használat 90
41.2 Biztonsági utasítások....91
41.3 Fennmaradó kockázatok....92
42 ÖSSZESZERELÉS 93
42.1 Összeállítás.... 94
43 ÜZEMELÉS 95
43.1 Üzemelési útmutatások 95
43.2 A komponensek funkciói.... 95
43.3 Üzembe helyezés....96
43.3.1 A motorolajszint ellenőrzése....96
43.3.2 Üzemanyag tankolása 96
43.4 Használat 97
43.4.1 A motor beindítása 97
43.4.2 Üresjárat....97
43.4.3 A motor leállítása 97
44 KARBANTARTÁS 98
44.1 Fenntartás és karbantartási terv 98
44.2 Tisztítás 98
44.3 Motor 99
44.3.1 Motorolajsere 99
44.4Kuplung 99
44.5 Vezérlés 100
44.6 Abroncsok 100
44.7 Hajtómü....100
44.7.1 A hajtómüolaj ellenőrzése ....100
44.8 Tárolás 101
44.9 Ártalmatlanítás.... 101
45 HIBAELHÁRÍTÁS 101
46 ERSATZTEILE / SPARE PARTS / PIÈCES DE RECHANGE / REZERVNI DELOVI / PÓTALKATRÉSZEK 102
46.1 Ersatzteilbestellung / spare parts order / Commande de pièces détachées / Naručivanje rezervnih delova / Pótalkatrész-rendelés ...... 102
46.2 Explosionszeichnung / explosion drawing / Despiece / Vue éclatée / Šematski prikaz / Robbantott rajz....104
47 EU-KONFORMITÄTSERKLÄRUNG / CE-DECLARATION OF CONFORMITY / CERTIFICADO DE CONFORMIDAD / EZ POTVRDA O SUKLADNOSTI / DÉCLARATION DE CONFORMITÉ UE / EU IZJAVA O USAGLAŠENOSTI / EU-MEGFELELŐSÉGI NYILATKOZAT 107
48 GEWÄHRLEISTUNG (DE) 109
49 WARRANTY GUIDELINES (EN) 110
50 GARANTÍA Y SERVICIO (ES) 111
51 JAMSTVO (HR) 112
52 GARANTIE (FR) 113
53 GARANCIJA (SRB) 114
54 JÓTÁLLÁS (HU) 115
55 PRODUKTBEOBACHTUNG / PRODUCT MONITORING 116
2 SICHERHEITSZEICHEN / SAFETY SIGNS / SEÑALES DE SEGURIDAD / ZNAKOVI ZA SIGURNOST / SYMBOLES DE SECURITE / SIGURNOSNI ZNAKOVI / BIZTONSÁGI JELZÉS
HU EK-KONFORM! - Ez a termék megfelel az EU-irányelveknek.
OLVASSA EL AZ ÚTMUTATÓT! Figyelmesen olvassa el az üzemeltetési és karbantartó útmutatót és alaposan ismerje meg a gép kezelőelemeit, hogy a gépet szabályszerűen kezelhesse és megelőzhesse az emberi sérüléseket és gépkárosodásokat.
HU FIGYELMEZTETÉS! Vegye figyelembe a biztonsági szimbólumokat! A gép használatára vonatkozó előírások és megjegyzések be nem tartása komoly személyi sérüléseket okozhat és halálos balesetekhez vezethet.
HU Kapcsolja ki a gépet a karbantartás előtt és a szünetek közben!
HU Általános tudnivalók
HU Tilos a védő- és biztonsági berendezéseket eltávolítani vagy módosítani!
HU A benzin és az olaj rendkívül gyúlékony és robbanásveszélyes! A gép közelében tilos a nyílt láng használata és a dohányzás!
HU Égésveszély! Figyelmeztetés a forró felületekre!
HU Szilárd részecskék kirepülhetnek!
HU Tartsa távol a kezeit és lábait a forgó alkatrészektől!

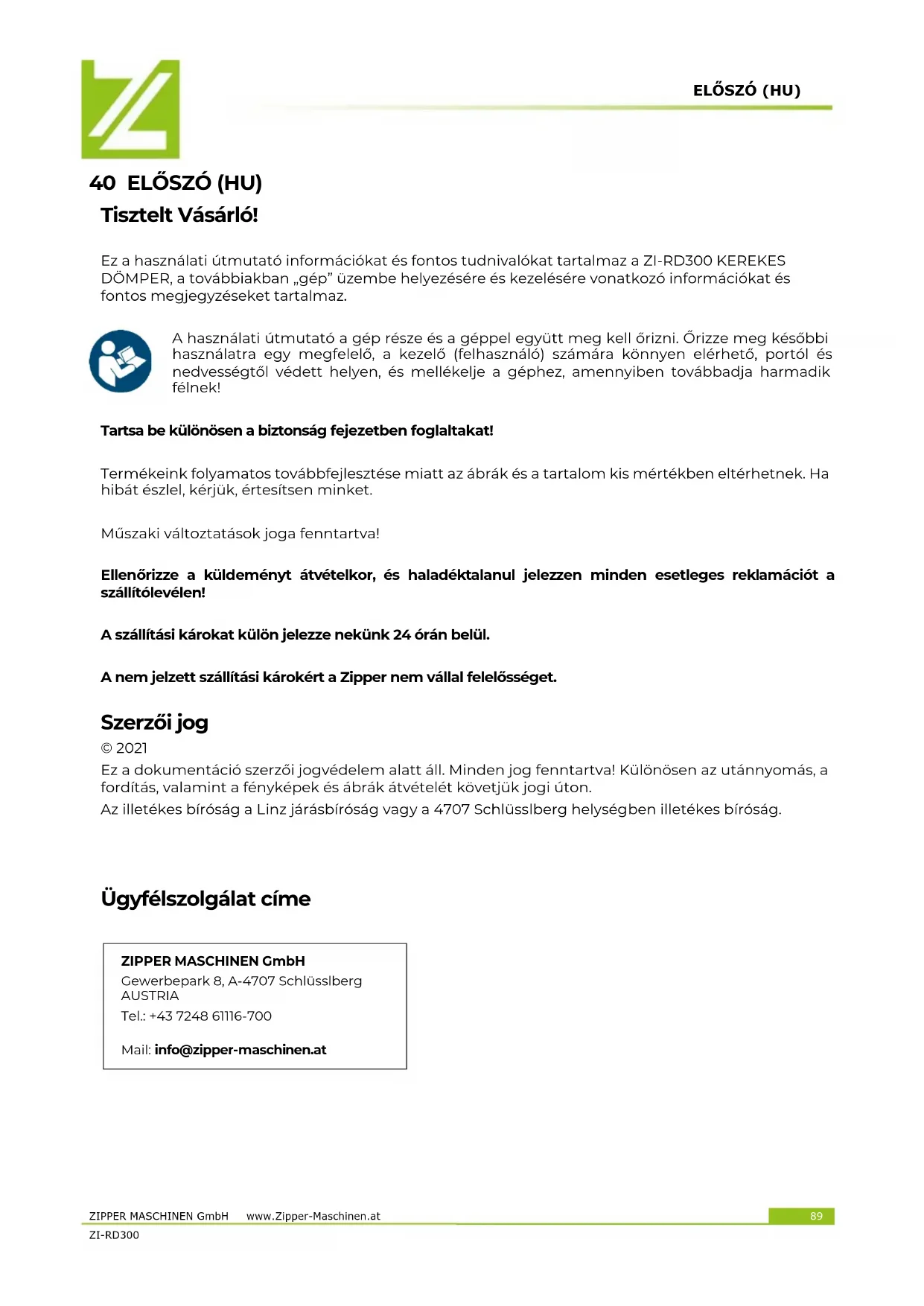

Ez a használati útmutató információkat és fontos tudnivalókat tartalmaz a ZI-RD300 KEREKES DÖMPER, a továbbiakban „gép” üzembe helyezésére és kezelésére vonatkozó információkat és fontos megjegyzéseket tartalmaz.
A használati útmutató a gép része és a géppel együtt meg kell órizni. Órizze meg későbbi használatra egy megfelelő, a kezelő (felhasználó) számára könnyen elérhető, portól és nedvességtől védett helyen, és mellékelje a géphez, amennyiben továbbadja harmadik félnek!
Tartsa be különösen a biztonság fejezetben foglaltakat!
Termékeink folyamatos továbbfejlesztése miatt az ábrák és a tartalom kis mértékben eltérhetnek. Ha hibát észlel, kérjük, értesítsen minket.
Müszaki változtatások joga fenntartva!
Ellenőrizze a küldeményt átvételkor, és haladéktalanul jelezzen minden esetleges reklamációt a szállítólevélen!
A szállítási károkat külön jelezze nekünk 24 órán belül.
A nem jelzett szállítási károkért a Zipper nem vállal felelősséget.
Szerzói jog
© 2021
Ez a dokumentáció szerzői jogvédelem alatt áll. Minden jog fenntartva! Különösen az utánnyomás, a fordítás, valamint a fényképek és ábrák átvételét követjük jogi úton.
Az illetékes bíróság a Linz járásbíróság vagy a 4707 Schlüsslberg helységben illetékes bíróság.
Ügyfélszolgálat címe
Ez a rész információkat és fontos tudnivalókat tartalmaz a gép üzembe helyezésével és kezelésével kapcsolatban.
A biztonsága érdekében, üzembe helyezés előtt olvassa el gondosan a jelen használati útmutatót. Ez lehetővé teszi a gép biztonságos kezelését, és ezzel elkerülheti a félreértéseket és a személyi és anyagi károkat. Vegye figyelembe ezenkívül a gépen elhelyezett szimbólumokat és piktogramokat, valamint a biztonsági és veszélyességi tudnivalókat!
41.1 Rendeltetésszerű használat
A gépet kizárólag az alábbi műveletekre használja:
Ne végezzen a géppel kertészeti, tájépítészeti vagy mezőgazdasági rakodó és szállítási feladatokat.
Ettöl eltérő használat esetén és az altérő használatból származó anyagi károkért vagy személyi sérülésekért a ZIPPER-MASCHINEN nem vállal felelősséget és nem nyújt garanciát.
FIGYELMEZTETÉS
Csak max. 300 kg terhelés megengedett
- Megengedett dölésszög a haladási irányban: 15 °
- Megengedett dölésszög keresztben a haladási iránnyal: 10 °
- A biztonsági komponensek eltávolítása vagy módosítása a készülék károsodásához és súlyos sérülésekhez vezethet!
- Olvassa el a motor gyártója által mellékelt üzemeltetési útmutatót is!
LEGMAGASABB FOKÚ SÉRÜLÉSVESZÉLY!
Nem engedélyezett használat:
- A gépet az útmutatóban megadott feltételeken kívüli határok között működtetni tilos.
- A gépet tilos üzemeltetni az előírt védőberendezések nélkül.
- A védőberendezések leszerelése vagy kikapcsolása tilos.
- A gép nem engedélyezett személyek szállítására.
- A gép nem engedélyezett a közúti közlekedésre!
- A gépen tilos szerkezeti módosításokat végezni.
- A gépet tilos olyan célokra használni, amely a használati útmutatóban megadott utasításoknak nem felel meg 100%-ban.
- Soha ne hagyja a gépet felügyelet nélkül, mindenek előtt gyerekek közelében!
41.2 Biztonsági utasítások
A gépen elhelyezett immár olvashatatlan és eltávolított figyelmeztető táblákat és/vagy matricákat azonnal cserélje le!
A helyi törvények és rendelkezések meghatározhatják a kezelő minimális életkorát és korlátozhatják a gép használatát!
A hibás funkciók, károk és egészségkárosodások elkerülése érdekében MINDENKÉPPEN tartsa be a következő utasításokat:
- A gépet csak elegendő megvilágítás mellett használja, hogy a veszélymentes kezelés biztosítható legyen.
- Fáradtság, figyelmetlenség, ill. gyógyszer, alkohol vagy kábítószer hatása alatt tilos a géppel dolgozni!
- Figyelem a csúszós talajon - csúszásveszély - sérülésveszély. A munka során viseljen szilárd és csúszásmentes lábbelit. A csúszás/felbukás/lezuhanás a komoly és halálos sérülések legfőbb oka.
• Gyerekek a használati útmutatót nem ismerő személyek ne használják a gépet! - A gépet csak betaníto tt (a használati útmutató ismerete és megértése) személyek kezeljék, akik mozgáskészségei nem korlátozott a szokásos dolgozókéhoz képest.
- Illetéktelen személyek, különösen gyermekek, és oktatásban nem részesült személyek tartózkodjanak a működő géptől távol!
• 15 méternyi környezetben ne tartózkodjanak személyek, különösen gyerekek és házi állatok!
• Ha a gépet harmadik félnek továbbadja, akkor a géppel köteles ezt az utasítást is továbbadni. - Minden használat előtt ellenőrizze a gép üzemi biztonságát.
- Soha ne másszon be a billenőtartályba, és ne szállítson vele személyeket.
- Égésveszély! Az üzemelés alatt forró kipufogó gázok és a géprészek - úgymint kipufogó és motor - felforrósodhatnak.
- Tárolás előtt hagyja mindig kihülni a gépet.
- Üzemelés után hagyja a gépet kihülni. Különben akut égésveszély áll fenn
- MEGJEGYZÉS: A benzin rendkívül tüzveszélyes!
- Tankolás előtt állítsa le a motort
- Dohányzás valamint nyílt láng használata a tankolás alatt tilos.
- Ne tankoljon, ha a motor és a porlasztó még nagyon forró.
Csak szabadban, vagy jól szellőző termekben tankoljon. - Kerülje a börrel és ruházattal érintkezést (égésveszély!).
- Tankolás után jól zárja le a tanksapkát és ellenőrizze a szigetelését.
- A kiömlött üzemanyagot azonnal törölje fel.
- A benzint csak kifejezetten erre a célra készült tartályban tárolja
- Ha a benzin túlcsordult, ne próbálja meg beindítani a motort. Ehelyett távolítsa el a gépet a benzinnel szennyezett területről. Kerüljön minden elindítási próbálkozást a létrejött benzingőzök elpárolgásáig
- Cserélje ki a sérült benzintartályokat vagy tanksapkákat
- A munka befejeztével zárja el a benzincsapot (ha van)
- Dolgozzon összpontosítva, biztonságtudatosan, és mindig ügyeljen a munka közben a biztonságos ÁLLÁSRA!
- Figyelem az egyenetlen felületeken, valamint a lejtős felületeken! Soha ne használja 15°-nál nagyobb lejtőkön!
- Ne használja nedves füvön - csúszásveszély!
- A rendszeres szünetek csökkentik a fáradtság miatti vezérlés elvesztése által okozott biztonsági kockázatot.
- Mindig lépéssebességben mozogjon, soha ne szaladjon.
Legyen különösen óvatos, ha megfordul a géppel vagy ha tolat vele! - Soha ne hajtson a géppel instabil talajra, amelyik elcsúszhat.
- Vizsgálja át a megmunkálandó terepet és távolítsa el a szilárd tárgyakat (köveket, fémdarabokat stb.), mivel a gép kipörgetheti ezeket! Sérülésveszély!
A gépen vagy a géppel végzett munkák során viseljen megfelelő védőfelszerelést (testre simuló munkaruhát, EN 388, 3111-es osztálynak megfelelő védősisakot, védőszemüveget vagy arcvédőt, hallásvédőt, S' minősítésű biztonsági lábbelit)!
- A gépet nem szabad mezítláb vagy könnyű cipőben üzemeltetni!
- A motort soha ne hagyja lezárt vagy korlátozott területen!
- A kipufogó gázok mérgező szén-monoxidot tartalmaznak. A terhelés eszméletlenséget okozhat és halálhoz vezet.
- Ha az üzemanyagtartályt le kell üríteni, ezt kültéren kell megtenni. A leeresztett üzemanyagot egy arra alkalmas tartályban tárolja vagy ártalmatlanítsa gondosan.
- A futó gépet ne hagyja felügyelet nélkül!
- A munka befejezése után, és minden szünetben, állítsa le a motort.
- Soha ne távolítsa el az üzemanyagsapkát járó vagy forró motornál.
Állítsa le a motort, és akkumulátorról induló gépek esetében húzza ki az indítókulcsot:
- Mielött átvizsgálja, megtisztítja a gépet, vagy mielött munkát végez vele.
- Ha a gép szokatlan módon erősen vibrálni kezd, vagy ha a működési zaj felerősödik, azonnal vizsgálja át. Az újraindítás és a munkavégzés előtt végezze el a szükséges javításokat.
- Mielött tankolna
- mindig, amikor elhagyja a gépet
41.3 Fennmaradó kockázatok
FIGYELMEZTETÉS
Vegye figyelembe, hogy a gépnél fennmaradó kockázatok lehetnek jelen. Valamennyi munkák folyamán (a legegyszerübbek esetében is) a legkörültekintöbben kell eljárni. A biztonságos munkavégzés Önön múlik!
Az összes biztonsági utasítás betartása és rendeltetésszerű használat esetén is vegye figyelembe az alábbi fennmaradó kockázatokat:
• Zaj okozta veszély:
A hallásvédelem nélküli munka tartósan károsíthatja a hallását.
• Munkakörnyezet miatti veszély:
Ügyeljen a kövekre és az egyéb tárgyakra, amelyeket a gép kisodorhat.
• A kéz vagy az ujjak sérülésének veszélye:
Beszorulás veszélye: Mindig biztosan, két kézzel vezesse a gépet. Járjon el különös óvatossággal a billenésnél.
Égési sérülés veszélye: A hangtompító, kipufogó és egyéb felforrósodó gépalkatrész megérintése hosszan tartó üzemelés esetén, ill. forró motor mellett komoly sérüléseket okozhat.
• Tüz- és robbanásveszély:
A benzin könnyen gyúlékony és bizonyos körülmények között robbanékony.
SOHA ne töltsön üzemanyagot vagy motorolajat üzemelő vagy forró gépbe.
Ha olyan helyen tankol, ahol üzemanyagot tárolnak, akkor ne dohányozzon és maradjon nyílt lángoktól és szikráktól távol.
Az üzemanyagot ne töltse túl és tankolás közben kerülje a benzin kiömlését. Ha kiömlött a benzin, akkor mindenképpen ellenőrizze, hogy ez a terület a motor elindítása előtt teljesen száraz/tiszta.
Ellenőrizze, hogy tankolás után a tanksapka ismét teljesen le legyen zárva.
- Kémiai veszélyek
Benzinnel vagy dízellel működő motort soha ne kezeljen vagy tankoljon beltéren, elegendő szellőzés nélkül.
A robbanómotor belső hajtóegységeinek szén-monoxid termékei lezárt területeken belégzés esetén egészségkárosodást és halált okoznak. Ezért a gépet csak jól szellőző területen, ill. a szabadban helyezze üzembe.
A folyékony üzemanyagok a börön és a környezetben komoly sérüléseket okozhatnak.
- Vibráció:
A megadott rezgési kibocsátási értéket egy szabályozott vizsgálati eljárás szerint mérik, és használható két szerszám összehasonlításához. A megadott rezgési kibocsátási érték a kitétel bevezető becsléséhez is használható.
Figyelmeztetés:
A rezgési kibocsátási érték különbözik a szerszám tényleges használata alatt a megadott értéktől, a szerszám használatától függően.
Ha a vérkeringési zavarokkal élő személyeket túl erős mechanikai rezgésnek teszi ki, akkor a vérerek és/vagy az idegrendszer károsodhat. A következő tünetek léphetnek fel, ha az ujjak, kerek és a csukló rezgéseknek van kitéve: A testrészek „elalszanak” (elzsibbadnak), csiklandó, fájó, szúró érzés, a bőrszín vagy a bör elváltozik. Ha ez a tünet fellép, akkor keressen fel egy orvost!
A „fehérujjú” betegség kockázatának csökkentéséhez tartsa a kezét a munka alatt melegen és jól tárolja és ápolja a szerszámokat és a tartozékokat.
A kockázatok minimálisra csökkenthetők, ha az összes biztonsági előírást alkalmazza, a gépet rendesen karbantartja és ápolja, és a gépet rendeltetésszerűen, és megfelelően képzett szakemberekkel működteti.
Az összes biztonsági előírás ellenére a józan ész és a megfelelő műszaki megfelelőség/képzettség a gép használatánál a legfontosabb rizikófaktor!
42 ÖSSZESZERELÉS
A szállítás után ellenőrizze, hogy minden rész rendben van. A károsodásokat vagy hiányzó részeket azonnal jelentse a kereskedőnek vagy a szállítónak. A látható szállítási károkat ezen kívül a garancia előírásai szerint azonnal jegyezze fel a fuvarlevélen, különben az áru szabályszerűen átvettnek minősül.

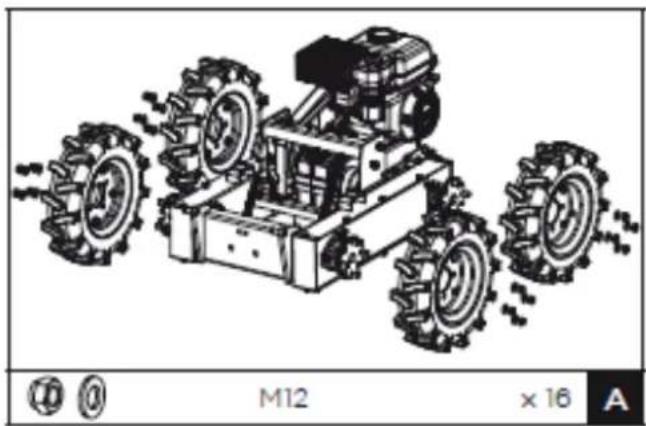

42.1 Összeállítás
Rögzítsen minden kereket 4-4 anyával.
„B” Vezetőnyél:
Igazítsa be a furatokat az alvázon.
Rögzítse mindkét oldalon a vezetőnyelet.
- Elöl az alvázon egyenként:
1 db M10 x 25-ös hatlapfejü csavarral
1 db alátéttel és 1 db biztonsági anyával
• Hátul az alvázon egyenként:
1 db M10 x 45-ös hatlapfejű csavarral
1 db alátéttel és 1 db biztonsági anyával
„C” Billenőtartály:
- Helyezze a billenőtartályt az alváz és a tartószerkezet fölé.
- Állítsa be a furatokat a tartószerkezettel.
Vezesse át a furaton a tartócsapot, és biztosítsa a billenőtartályt mindkét oldalon egy-egy 4-es átmérőjű rugós sasszeggel.
A gépet csak kifogástalan állapotban működtesse. Üzemelés előtt végezzen szemrevételezést. Pontosan ellenőrizze a biztonsági berendezéseket és a kezelőelemeket. Ellenőrizze a csavarkötések sérüléseit és szilárd állapotát.
43.1 Üzemelési útmutatások
ÉRTESÍTÉS
- Indítás előtt mindig oldja ki a kuplungot
- Mindig biztosan, két kézzel vezesse a gépet
- Soha ne gyorsuljon hirtelen, ne vegyen be éles kanyarokat vagy álljon meg hirtelen
- Ne terhelje túl a gépet
• Egyenletesen ossza el a terhet - Mindig a lejtővel párhuzamosan haladjon (felfelé vagy lefelé)
- A hajtómű nem szinkronizált. Csak álló helyzetben váltson sebességfokozatot
• Lejtön ne váltson sebességfokozatot
• Soha ne borítson puha talajra - Kiborításkor figyeljen a súlypont hirtelen megváltozására!

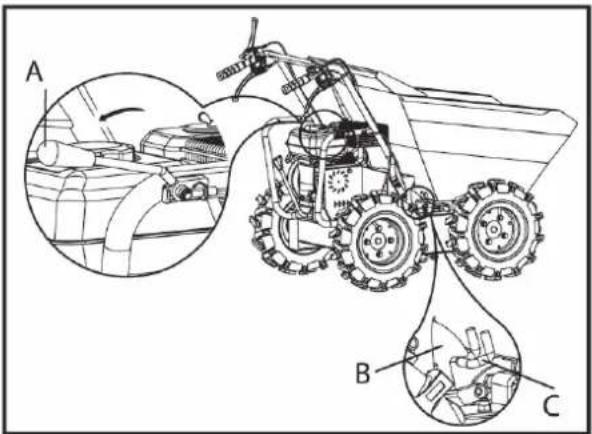

43.2 A komponensek funkciói
- Motorkapcsoló: A motor bekapcsolásához helyezze a kapcsolót ON (BE) állásba.
A motor kikapcsolásához helyezze a kapcsolót OFF (KI) állásba. - Gázszabályozó kar: A gázszabályzó karral a motor fordulatszámát szabályozza. L = alacsony H = magas
- Jobb oldali kormánykar: Ha meghúzza a kart => a jármű jobbra fordul
- Kuplungkar: Ha megnyomja a kart => bekapcsolja a kuplungot, ha elengedi => kikapcsolja a kuplungot
5 Bal oldali kormánykar: Ha meghúzza a kart => a jármű balra fordul. - Kapcsolókar: A sebességfokozatok kapcsolása (3x előre és 1x hátra)
- Billentókar: A billentés (kézi!) végrehajtása
- Húzza a billentőkart (A) a kezelő irányába, és reteszelje ki a billenőtartályt (B, C).
- Billentse kézzel előre a billenőtartályt, és ürítse ki.
- Billenőtartály vissza az eredeti pozícióba
- Nyomja előre a billentókart (A), és reteszelje újból a billenőtartályt (B, C).
A munka megkezdése előtt mindig ellenőrizze, hogy a billenőtartály (B, C) biztonságosan yeteszelve van!
43.3 Üzembe helyezés
43.3.1 A motorolajszint ellenőrzése
FIGYELMEZTETÉS
MEGJEGYZÉS! A szállításhoz eressze le az olajat. Használat előtt töltsön be motorolajat. Ha ezt figyelmen kívül hagyja, akkor maradandó motorsérülést okozhat és a garanciát is megszünteti!
ÉRTESÍTÉS
A túl alacsony motorolajszint a motor károsodásához vezethet és lerövidítheti a gép élettartamát. Ellenőrizze minden indítás előtt a motorolajszintet és, ha szükséges, pótolja a motorolajat.
- A motorolajszint ellenőrzéséhez helyezze a gépet egy biztonságos, egyenes felületre. Állítsa le a motort és hagyja kikapcsolva tíz percen keresztül, hogy a körforgásban lévő olaj összegyúlhessen az olajteknőben.
- Csavarja ki az olajmérő pálcát és törölje le egy tiszta, szöszmentes ronggyal vagy egy szálmentes papírtörlővel.
- Tolja ismét vissza ütközésig a mérőpálcát a lyukba, de ne csavarja be. (Ügyeljen rá, hogy ne tolja be teljesen a mérőpálcát – néha beakad.)
- Húzza ki az olajmérő pálcát, és olvassa le az olajszintet. Ehhez két jelzés látható – lásd az ábrát a bal oldalon.
- Alacsony olajszintnél töltsön be a használatra javasolt olajból a felső szintig (A tartály ürtartalmát a műszaki adatoknál találja).
- Dugja vissza az olajmérő pálcát és csavarja vissza.
- Tisztítsa meg a gépet a kifolyt olajtól.
4332 Üzemanyag tankolása
FIGYELMEZTETÉS
Csak ROZ 95-ös ólommentes vagy magasabb oktánszámú benzint tankoljon! Soha ne tankoljon kétütemű keverék ütemanyagot vagy gázolajat. MOTORKÁR!
- Mielött levenné a tanksapkát, kapcsolja ki a motort és hagyja lehülni.
- Tisztítsa meg a tansapka területét.
• Vegye le óvatosan a tanksapkát.
• Töltsön be üzemanyagot.
- A motor üzemanyagtartályának a térfogata a műszaki adatoknál szerepel. A tartályt csak 1,5 cm-rel a töltőnyak széle alatti szintig töltse fel, hogy az üzemanyagnak legyen helye tágulni.
• Csavarja vissza a töltősapkát.
- Az esetlegesen kicsepegett üzemanyagot törölje le, és várja meg, amíg a benzingőz elpárolgott.
43.4 Használat
4341 A motor beindítása
Indítsa be a motort, miután a kerekes dömpert az előírásoknak megfelelően összeszerelte:
- Állítsa a sebességváltó kart (7) semleges állásba.
- Állítsa a szivatókart a gépnél maximális hidegindításra.
- Állítsa a motorkapcsolót „ON” (BE) állásba.
- Húzza meg néhányszor az indítóhuzalt, hogy a porlasztó megteljen benzinnel.
- Húzza ki az érzékelhető ellenállásig teljesen a berántófogantyút. Engedje vissza lassan a huzalt, majd húzza ki gyorsan teljesen.
- Engedje vissza lassan a huzalvezetésbe a berántófogantyút, amint a motor beindul.
- Állítsa a szivatókart, miután a motor néhány másodpercig járt az „OPEN” (NYITVA) pozícióba.
A már meleg motor indításához ne használja a szivatókart.
- Ha a motor bemelegedett, tegye a sebességváltót (7) a kívánt sebességbe (előre / hátra). Ha nem tudja betenni a kívánt sebességbe, nyomja meg röviden a kuplungkart (4), és próbálja újra. Miután sikerült sebessége rakni, nyomja meg a kuplungkart, és a hernyótalpas mini dömper mozgásba jön. A kívánt sebességnek megfelelően húzza a gázszabályozó kart.
- A fogantyúknál található kormánykarokkal a jármű könnyen kormányozható. A kívánt irányba történő elforduláshoz, használja a jobb vagy a bal kormánykart.
4342 Üresjárat
Állítsa a gázszabályzó kart „SLOW” (LASSÚ) állásba a motor kíméléséhez, ha nem dolgozik a géppel. A motor üresjáratba állításával meghosszabbítja a motor élettartamát, üzemanyagot takarít meg és csökkenti a gép zajkibocsátását.
4343 A motor leállítása
A motor leállításához engedje el a kuplungkart, és helyezze a motornál a kapcsolót „OFF” (KI) állásba. Normál körülmények között, járjon el az alábbi módon.
e. Helyezze a gázszabályzó kart „SLOW” (LASSÚ) állásba.
f. Hagyja a motort üresjáratban járni 1-2 percig.
g. Állítsa a motorkapcsolót „OFF” (KI) állásba.
h. Állítsa az üzemanyagszelep karját OFF (KI) állásba.
MEGJEGYZÉS: A motor leállításakor a szivatókar ne álljon HIDEGINDÍTÁS állásban. Fennáll a visszagyújtás vagy a motor károsodásának veszélye!
MEGJEGYZÉSEK
A kormányzás jellegzetessége a sebességgel és a rakomány súlyával arányosan változik. A könnyű rakománnyal megrakott gépnél a kormányzáshoz a karok könnyebben mozgathatók. Súlyosabb rakományoknál a kormánykar mozgatásához nagyobb erőre van szükség.
- A kerekes dömper maximális terhelését a talajnak megfelelően kell megválasztani, amelyen a járművel közlekedik.
- Ajánljuk ennek érdekében, hogy a nehezebb útszakaszoknál válasszon alacsonyabb sebességfokozatot, és vezessen nagyon óvatosan. Ilyen körülmények között hajtson az egész útszakaszon alacsony sebességfokozatba kapcsolva.
- Kerülje az éles kanyarokat és a sürű irányváltást, különösen a durva, nehéz terepeken, ahol sok az éles kanyar, az egyenetlenség és nagy a súrlódás foka.
- Habár a gép négykerék-meghajtással rendelkezik, közlekedjen mindig óvatosan a mostoha időjárási körülmények között (jégen havon vagy erős esőben) vagy az olyan talajokon, amelyeken a kerekes dömper stabilitása csökken.
■ Ha elengedi a kuplungkart, a gép automatikusan lefékez és leáll.
■ Ha meredek lejtön állítja le a gépet, az egyik kereket ékkel kell biztosítani.
44 KARBANTARTÁS
MEGJEGYZÉS
Karbantartási munkálatok előtt kapcsolja ki a gépet és hagyja lehűlni a gépet!
A gép alig igényel karbantartást és csak néhány olyan része van, amelyet az üzemeltetőnek karban kell tartania.
A gép biztonságát befolyásoló üzemzavarokat és hibákat azonnal hárítsa el.
ÉRTESÍTÉS
Csak a rendszeresen karbantartott és jól épolt gép lehet jó segédeszköz. A hiányos karbantartás és ápolás előreláthatatlan baleseteket és sérüléseket okozhat.
A speciális szakismereteket igénylő javításokat csak engedélyezett szervizközpontban végezze.
A szakszerütlen beavatkozás károsíthatja a gépet vagy veszélyeztetheti az Ön biztonságát.
44.1 Fenntartás és karbantartási terv
| A gép karbantartásának ellenőrzése | |
| Laza vagy elveszett csavarok | Üzembe helyezés előtt |
| Géprészek károsodása Üzembe helyezés előtt | |
| Az üzemanyagtartály tömítettégének ellenőrzése | Üzembe helyezés előtt |
| Ellenőrizze az abroncsokat Üzembe helyezés előtt | |
| Tisztítsa meg a gépet. Üzembe helyezés után | |
| Tisztítsa meg a gyújtógyertyát 25 üzemóránként | |
| Tisztítsa meg a levegőszűrőt | 20-30 üzemóránként |
| Ellenőrizze a motorolajszintet | 50 üzemóránként |
44.2 Tisztítás
Tisztítsa meg a gépet minden használat után a portól és egyéb szennyeződésektől.
ÉRTESÍTÉS
Oldószerek, agresszív vegyi anyagok vagy súrolószerek használata károsíthatja a gép lakkozását!
Ezért: Tisztításhoz csak vizet használjon, adott esetben enyhe tisztítószert
Nagynyomású mosók használata nem javasolt. Ezek használata lerövidíti az élettartamot és csökkenti a gép üzemképességét. (Víz juthat a hajtómübe!)
A gép fényes felületeit korrózió ellen impregnálja (pl. WD40 rozsda elleni anyaggal)!
44.3 Motor
A motor karbantartására vonatkozó tudnivalókat a motor gyártójának a használati útmutatójában talál!

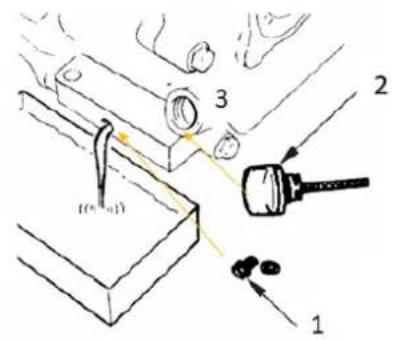

44.31 Motorolajcsere
A motorolajcserére itt külön kitérünk, az erre vonatkozó részt megtalálja azonban a gép használati útmutatójában is. Olajcserét az üzembe helyezéstől számított első 20 óra után vagy 1 hónap után, majd ezt követően 100 óránként vagy évente egyszer kell végezni.
ÉRTESÍTÉS
A fáradt olaj mérgező és nem juthat a környezetbe! Vegye fel adott esetben a kapcsolatot a helyi hatóságokkal a szakszerű ártalmatlanítással kapcsolatos információkért.
- Csavarja ki az olajleeresztő csavart (1) a motornál.
- Nyissa ki az olajtartály zárósapkáját (2). Gyűjtse össze a kifolyó olajat egy gyűjtőedényben, majd ártalmatlanítsa szakszerűen!
- Miután leeresztette az olajat, húzza meg ismét az olajleeresztő csavart.
- A betöltőnyíláson keresztül (3) töltsön be friss olajat (lásd a motorolajszint ellenőrzése részben).
Csak kiváló minőségű, pl. SAE30, 15W40 vagy ehhez hasonló motorolajat használjon!
ÉRTESÍTÉS
Engedje le a fáradt olajat, amikor a motor még meleg. A meleg olaj gyorsabban és teljesen kifolyik.

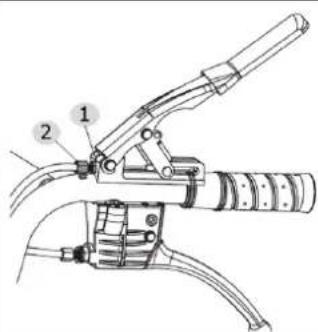

44.4 Kuplung
A kuplung játéka a kuplung használatával változik. A szabályszerű működéshez be kell állítani a kuplunghuzalt:
- Csavarja ki a biztonsági anyát (1) egy 10 mm-es kulccsal az óramutató járásával ellenkező irányba forgatva.
- A kuplungkar egy beállítószerkezettel (2) visszaállítható az eredeti pozíciójába.
- Ezután húzza meg ismét a biztonsági anyát (1).
44.5 Vezérlés
Ha nehezen működik a kormánymű, be kell állítani a vezérlőkart a beállítószerkezettel:
| 1. Csavarja ki a biztonsági anyát (3) egy 10 mm-es kulccsal az óramutató járásával ellenkező irányba forgatva.2. A kábel az első használat után vagy a normál kopásnál fellépő játékának megszüntetéséhez csavarja ki a biztonsági anyát (4). Ügyeljen rá, hogy ne csavarja ki túlságosan a beállítócsavarokat, mivel ez további problémaként a húzóerő megszűnéséhez vezethet.3. Húzza meg ismét a biztonsági anyát (3). |
Ha a fent leírt eljárás nem elégséges, járjon el a következő módon:
 | 1. Csavarja ki a biztonsági anyát (5) egy 10 mm-es kulccsal az óramutató járásával ellenkező irányba forgatva.2. Csavarja fel a beállítószerkezetet (6) (ne túl feszesen, mivel a húzóerő megszünhet), és szüntesse meg a huzal játékát.3. Húzza meg ismét a biztonsági anyát (5). |
44.6 Abroncsok
Ha hosszú ideig áll napfényben az abroncsok idejekorán elöregedhetnek.
Ajánlott abroncsnyomás az összes abroncsnál: 2,1 bar (0,21Mpa)
44.7 Hajtómű
44.7.1 A hajtómüolaj ellenőrzése
A hajtómű gyárilag meg van kenve és tömítve van. Ha nem látható rajta a szivárgás jele, vagy ha a hajtóművön nem végeztek karbantartást, az első 50 üzemórában rendszerint nincs szükség további kenőanyagra.
A további használatnál az olajszintet 50 üzemóránként ellenőrizni kell.
ÉRTESÍTÉS
A fáradt olaj mérgező és nem juthat a környezetbe! Vegye fel adott esetben a kapcsolatot a helyi hatóságokkal a szakszerű ártalmatlanítással kapcsolatos információkért.
Ha eltávolítja az olajszintdugót, és nem folyik ki olaj, kérjük, tölstön be olajat, és csavarja vissza az olajszintdugót.
Ha olajat cserél, állítsa a gépet egy egyenes talajra. A gép le kell legyen állítva, és még meleg kell hogy legyen. Csavarja le a szűrőfedelet és a leeresztőedényt. Ha leeresztette az olajat, csavarja vissza a leeresztőcsavart. Töltsön be új olajat, és helyezze vissza a szűrőfedelet.
ÉRTESÍTÉS: javasolt hajtómüolaj: GL-5, GL-6, SAE80W-90. Ne használjon szintetikus motorolajat!
Ürtartalom: lásd a műszaki adatoknál.
44.8 Tárolás
Ha a gépet 30 napnál több ideig tárolja:
• Várja meg, amíg a gép eléggé lehül.
- Eressze ki a tartályból és porlasztóból az üzemanyagot megfelelő tárolóba és tárolja az üzemanyagot megfelelő tárolóban.
• A gépet jól fedje le és tárolja száraz és tiszta helyen.
44.9 Ártalmatlanítás
A gépet, a gép alkatrészeit és az üzemanyagot ne tegye háztartási szemétbe. Keresse fel a helyi hatóságokat, ha az elérhető ártalmatlanítási lehetőségekre vonatkozó információkra van szüksége. Ha a szakkereskedésben új gépet vagy egyenértékű készüléket vásárol, akkor bizonyos országokban a régi készüléket kötelesek visszavenni.
45 HIBAELHÁRÍTÁS
| Hiba | Lehetséges ok | Elhárítás |
| A motor nem működik | Hibás indítási sorrend | Vegye figyelembe a helyes elindítási sorrendet |
| Szennyezett levegőszűrő | Levegőszűrő tisztítás/csere | |
| Nem elegendő üzemanyagellátás | Tankolás | |
| Hiba az üzemanyagvezetékben | Ellenőrizze az üzemanyagvezeték töréseit vagy károsodásait | |
| Motor elárasztása | Csavarozza ki, tisztítsa meg és szárítsa meg a gyújtógyertyát; végül többször húzza meg az indítókábelt; ismét csavarozza vissza a gyújtógyertyát | |
| Gyertyapipa nincs a helyén | Gyertyapipa helyretétele | |
| Nincs gyújtószikra | Gyújtógyertya tisztítás/csereGyújtókábel ellenőrzése | |
| A motor beindul és azonnal befullad | Nem megfelelő porlasztóbeállítás (üresjárati fordulatszám) | keresse fel az ügyfélszolgálatot |
| A gép megszakításokkal megy (szakadozva) | A porlasztó beállítása hibás | keresse fel az ügyfélszolgálatot |
| A gyújtógyertya kormos | Gyújtógyertya tisztítás/csere.Gyertyapipa ellenőrzése | |
| A gép nem teljes teljesítményen működik | A gép túl van terhelve | Túl nagy a nyomás vagy túl nehéz talaj |
| A levegőszűrő szennyezett | Levegőszűrő tisztítás/csere | |
| A porlasztó beállítása hibás | keresse fel az ügyfélszolgálatot | |
| A gép nem mozdul járó motornál | Nincs jól sebességfokozatba téve. | Helyezze a kapcsolókart megfelelő kapcsolópozícióba. |
ÉRTESÍTÉS
Ha nem érzi képesnek magát a szükséges javítások szabályszerű végrehajtására vagy nincs meg az előírt képesítése, akkor a problémát mindig hozzáértő szervizekben hárfítta assa el.
46 ERSATZTEILE / SPARE PARTS / PIÈCES DE RECHANGE / REZERVNI DELOVI / PÓTALKATRÉSZEK
46.1 Ersatzteilbestellung / spare parts order / Commande de pièces déta-chées / Naručivanje rezervnih delova / Pótalkatrész-rendelés
(HU) A ZIPPER pótalkatrészekkel ideálisan egymásra hangolt pótalkatrészeket kap. Az alkatrészek optimális illeszkedési pontossága lerövidíti a beépítés idejét és meghosszabbítja a részek élettartamát.
ÉRTESÍTÉS
Az eredeti alkatrészektöl eltérő alkatrészek beépítésével a garancia megszűnik!
Ezért: Csak eredeti alkatrészeket használjon alkatrészek/egységek cseréjéhez
Rendelje meg a pótalkatrészeket a honlapunkon a PÓTALKATRÉSZEK kategóriánál, vagy vegye fel a kapcsolatot az ügyfélszolgálattal
• a SZERVIZ/ÚJDONSÁGOK - PÓTALKATRÉSZ-RENDELÉS alatt elérhető honlapunkon keresztül,
• e-mailben a következő címen: eg01@zipper-maschinen.at
Mindig adja meg a géptípust, a pótalkatrész számát valamint a leírását. Félreértések elkerülése végett javasoljuk, hogy a pótalkatrész rendelésénél mellékelje a pótalkatrész rajzának másolatát, amelyen a pótalkatrész egyértelműen meg van jelölve, ha az igénylést nem az online pótalkatrész-katalóguson keresztül végzi.
46.2 Explosionszeichnung / explosion drawing / Despiece / Vue éclatée / Šematski prikaz / Robbantott rajz
A ZIPPER cég a mechanikus és elektromos szerelési egységekre 2 év jótállást biztosít, hobbiszerű használat esetén; ipari használat esetén a jótállás időtartama 1 év, amely a végfelhasználó/ügyfél vásárlásával kezdődik. Ha a megadott időszakon belül olyan hiányosságok lépnek fel, amelyek nem a 3. pontban felsorolt kizáró részletekre alapszanak, akkor a Zipper cég saját belátása szerint megjavítja vagy kicseréli a készüléket.
2.) Jelentés:
Ahhoz, hogy a jótállási igények jogosságát ellenőrizhessük, a vásárló keresse fel a kereskedőt; ez írásban jelzi a készülék hiányosságát a Zipper cégnek. Jogos jótállási igény esetén a készüléket a Zipper a kereskedőtől elhozza. A Zipper cég előzetes engedélye nélküli visszaküldés nem engedélyezett és a gépet nem vesszük át.
3.) Meghatározások:
a) A jótállási igényeket csak akkor fogadjuk el, ha a készülékkel együtt a Zipper kereskedelmi partnere által kiállított eredeti számla vagy vásárlást igazoló nyugta másolatát is beküldi. Megszűnik a jótállási igény, ha a készüléket nem teljese egészében, az összes tartozékával együtt bocsátja rendelkezésre elhozatalra.
b) A jótállás nem jelenti a készüléken végzett ingyenes felülvizsgálatot, karbantartást, vizsgálatot vagy szervizmunkálatokat. A végfelhasználó vagy a kereskedő szakszerűtlen használatából eredő hibákért szintén nem fogadható el jótállási igény benyújtása. Pl.: hibás üzemanyag használata, víztartályok fagykárai, télen a készülék tartályában maradt üzemanyag.
c) A kopóalkatrészek meghibásodása nem garanciás, mint például: szénkefék, fogózsákok, kések, görgők, vágólapok, vágók, vezetők, tengelykapcsolók, tömítések, járókerekek, fűrészlapok, hasító keresztek, hasító ékek, osztott ékhosszabbítók, hidraulikaolajok, olaj- levegő- és benzinszűrők, láncok, gyújtógyertyák, csúszópofák stb.
d) Nem garanciás a készüléken okozott károsodás, ha: szakszerűtlen használat, a készülék hibás használata; nem a megfelelő használati célnak megfelelő használat; a használati és karbantartási útmutató figyelmen kívül hagyása; vis major; nem engedélyezett vagy közvetlenül az ügyfél által végrehajtott javítások vagy műszaki módosítások. Nem eredeti Zipper pótalkatrészek, vagy tartozékok használata.
e) a nem jogos garanciás igények miatt létrejött saját költségeket (szállítási költségek) a szakemberek ellenőrzése után kiszámlázzuk a vevőnek vagy a kereskedőnek.
f) A jótállási időszak lejárta utáni készülékek: A javítás kizárólag a Zipper cég előzetes árajánlatát követő előzetes fizetés vagy a kereskedő számlája alapján történik (szállítási költségeket is beleértve).
g) A jótállási igényeket csak a Zipper forgalmazó ügyfelei számára biztosítjuk, akik a készüléket közvetlenül a Zipper cégtől vásárolták. Ezek az igények nem átruházhatók a készülék többszörös értékesítésével.
4.) Kártérítési igények és egyéb felelősségek:
A Zipper cég minden esetben a készülék értékéért vállal felelősséget. Az elégtelen teljesítmény, hiányosságok, valamint járulékos károkat vagy a jótállási időtartam alatti meghibásodások miatt bekövetkezett bevételkiesések alapján benyújtott kártérítési igényeket nem fogadjuk el. A Zipper cég fenntartja a gép törvényes fejlesztési jogát.
SZERVIZ
A garanciaidő lejárta után a javítási és karbantartási munkákat megfelelően képzett szakcégek végezhetik el. A ZIPPER MASCHINEN GmbH továbbra is szívesen áll rendelkezésére a szervizelési és javítási szolgáltatásokkal. Ha erre igényt tart, kérjen egy nem kötelező érvényű árajánlatot tölünk
- e-mailben a következő címen: service@zipper-maschinen.at.
- vagy töltse ki a honlapunkon a SZERVIZ/ÚJDONSÁGOK alatt elérhető online reklamációs vagy pótalkatrész rendelési úrlapot.
