HASZNÁLATI ÚTMUTATÓ Solo 6651 AL-KO

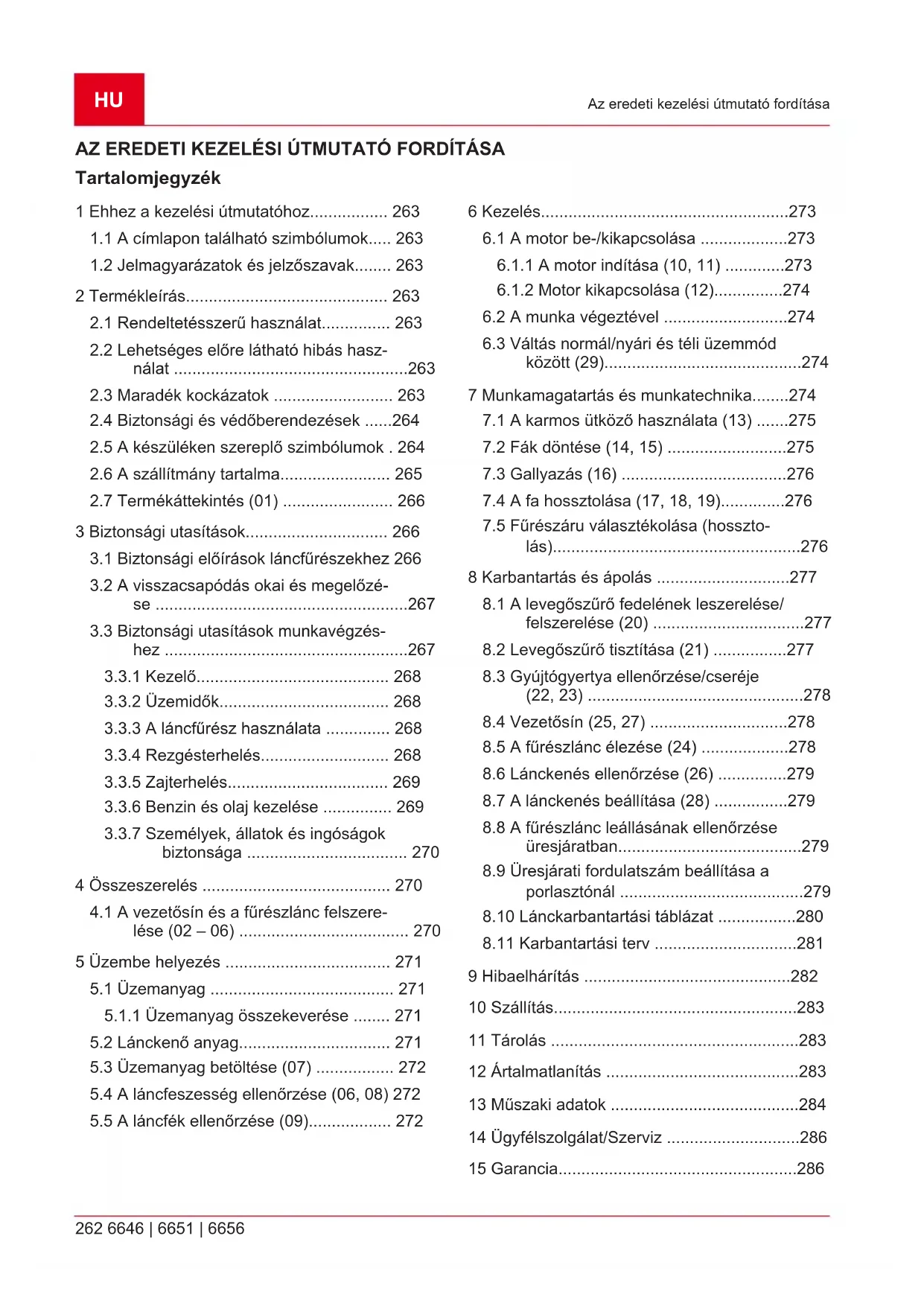

1.1 A címlapon található szimbólumok..... 263

1.2 Jelmagyarázatok és jelzőszavak........ 263

2 Termékleírás............................................ 263

2.1 Rendeltetésszerű használat............... 263

2.2 Lehetséges előre látható hibás hasz-

2.4 Biztonsági és védőberendezések ......264

2.5 A készüléken szereplő szimbólumok . 264

2.6 A szállítmány tartalma........................ 265

2.7 Termékáttekintés (01) ........................ 266

3 Biztonsági utasítások............................... 266

3.1 Biztonsági előírások láncfűrészekhez 266

3.2 A visszacsapódás okai és megelőzé-

se .......................................................267

3.3 Biztonsági utasítások munkavégzés-

3.3.3 A láncfűrész használata .............. 268

3.3.6 Benzin és olaj kezelése ............... 269

3.3.7 Személyek, állatok és ingóságok

biztonsága ................................... 270 4 Összeszerelés ......................................... 270

4.1 A vezetősín és a fűrészlánc felszere-

5.1.1 Üzemanyag összekeverése ........ 271

5.2 Lánckenő anyag................................. 271

5.3 Üzemanyag betöltése (07) ................. 272

5.4 A láncfeszesség ellenőrzése (06, 08) 272

5.5 A láncfék ellenőrzése (09).................. 272

6 Kezelés......................................................273

6.1 A motor be-/kikapcsolása ...................273

6.1.1 A motor indítása (10, 11) .............273

6.1.2 Motor kikapcsolása (12)...............274

6.2 A munka végeztével ...........................274

6.3 Váltás normál/nyári és téli üzemmód

között(29)...........................................274 7 Munkamagatartás és munkatechnika........274

7.1 A karmos ütköző használata (13) .......275

7.5 Fűrészáru választékolása (hosszto-

lás)......................................................276 8 Karbantartás és ápolás .............................277

8.1 A levegőszűrő fedelének leszerelése/

felszerelése (20) .................................277

8.2 Levegőszűrő tisztítása (21) ................277

8.3 Gyújtógyertya ellenőrzése/cseréje

8.5 A fűrészlánc élezése (24) ...................278

8.6 Lánckenés ellenőrzése (26) ...............279

8.7 A lánckenés beállítása (28) ................279

8.8 A fűrészlánc leállásának ellenőrzése

üresjáratban........................................279

8.9 Üresjárati fordulatszám beállítása a

porlasztónál ........................................279

8.10 Lánckarbantartási táblázat .................280

A német változat esetében az eredeti üze- meltetési útmutatóról van szó. Minden más nyelvi változat az eredeti üzemeltetési útmu- tató fordítása.

Tárolja mindig úgy ezt a kezelési útmutatót, hogy bármikor beleolvashasson, ha a beren- dezéssel kapcsolatos információra van szük- sége.

Másik személynek csak ezzel a kezelési út- mutatóval együtt adja tovább a készüléket.

Olvassa el és tartsa be a jelen kezelési útmu- tató biztonsági tudnivalóit és figyelmeztetése- it.

1.1 A címlapon található szimbólumok

Szimbó- lum Jelentés Üzembe helyezés előtt feltétlenül olvassa el gondosan ezt a kezelési útmutatót. Ez a zavarmentes mun- kavégzés és a hibamentes kezelés feltétele. Üzemeltetési útmutató Benzines készüléket ne működtes- sen nyílt láng vagy hőforrások köze- lében.

1.2 Jelmagyarázatok és jelzőszavak

VESZÉLY! Olyan veszélyes helyzetet jelez, amely – ha nem kerülik el – halálos vagy súlyos sérüléseket eredményez. FIGYELMEZTETÉS! Olyan potenciálisan veszélyes helyzetet jelez, amely – ha nem kerülik el – halálos vagy súlyos sérüléseket eredmé- nyezhet. VIGYÁZAT! Olyan potenciálisan veszélyes helyzetet jelez, amely – ha nem kerülik el – ki- sebb vagy közepesen súlyos sérüléseket ered- ményezhet. FIGYELEM! Olyan helyzetet jelez, amely – ha nem kerülik el – anyagi károkat eredményezhet. TUDNIVALÓ Az érthetőséget és a haszná- latot segítő, különleges tudnivalók.

Ez a kezelési útmutató egy benzinmotorral üze- meltetett kézi láncfűrészt mutat be.

2.1 Rendeltetésszerű használat

Ez a készülék kerti fafűrészelési munkákra hasz- nálható:

fatörzsek fűrészelése

ágak fűrészelése a vágási hossztól függően A készülék csak teljesen összeszerelt állapotban használható. Ez a gép magáncélú használatra készült. Minden más felhasználás, valamint az engedély nélküli átépítés vagy hozzáépítés helytelen használat- nak minősül, ami a jótállás megszűnését, vala- mint a megfelelőségi nyilatkozat (CE-jelölés) ér- vénytelenné válását eredményezi, és a gyártó a felhasználót vagy harmadik felet érő minden kár esetében mentesül a felelősség alól. VIGYÁZAT! Sérülésveszély nem rendelte- tésszerű alkalmazás miatt! Ha a láncfűrészt idegen testeket tartalmazó fa- vagy egyéb anya- gok fűrészelésére használják, sérülés történhet.

A láncfűrészt csak könnyű fafűrészelési mun- kákhoz használja.

Fűrészelés előtt keresse meg a fában lévő idegen testeket, pl. szegeket, csavarokat, va- salatokat.

2.2 Lehetséges előre látható hibás

használat A készülék nem alkalmas nyilvános parkokban és sportlétesítményekben történő iparszerű hasz- nálatra, valamint mező- és erdőgazdaságokban való alkalmazásra sem. Mindenek előtt a következőkre ügyeljen:

Ne vágjon le olyan ágakat, amelyek közvetle- nül vagy hegyes szöget bezárva a felhaszná- ló vagy más személyek felett található.

Ne használjon Fáradt olaj.

A készüléket robbanásveszélyes környezet- ben ne használja.

2.3 Maradék kockázatok

Még a készülék rendeltetésszerű használata ese- tén is mindig marad valamennyi ésszerű kocká- zat, amely nem zárható ki. A készülék fajtájából és szerkezetéből adódóan alkalmazástól függőenHU 264 6646 | 6651 | 6656 Termékleírás a következő potenciális veszélyeztetések fordul- hatnak elő:

A lánc szabadon lévő fogainak megérintése (vágási sérülés veszélye).

Hozzáférés a mozgó lánchoz (vágási sérülés veszélye).

A pajzs hirtelen és váratlan mozgása (vágási sérülés veszélye).

A lánc alkatrészeinek leválása (vágási / egyéb sérülések veszélye).

A megmunkált fa darabjainak leválása.

A megmunkált fa részecskéinek belégzése.

A benzinmotor füstgázai.

A bőr érintkezése az üzemanyaggal (benzin/ olaj).

A hallás károsodása munka közben, ha a ke- zelő nem visel hallásvédőt.

2.4 Biztonsági és védőberendezések

FIGYELMEZTETÉS! Sérülésveszély. A sé- rült és kiiktatott biztonsági és védőberendezések súlyos sérüléseket okozhatnak.

A sérült biztonsági és védőberendezéseket javíttassa meg.

A biztonsági és védőberendezéseket soha ne iktassa ki. Vezetősín védőtokja Szállítás előtt a védőburkolatot a vezetősínre és a fűrészláncra fel kell helyezni a személyi sérülé- sek és anyagi károk elkerülésének érdekében. Láncfék A láncféket egy visszacsapás során a kézvédő kioldja és ezzel a működő láncfűrészt azonnal le- állítja. Biztonsági reteszelőgomb A gázkar csak akkor nyomható meg, ha a bizton- sági reteszelőgombot már megnyomták.

2.5 A készüléken szereplő szimbólumok

Szimbó- lum Jelentés A kezelésnél különös óvatosságot tanúsítson! Visszarúgás veszélye! Szimbó- lum Jelentés Üzembe helyezés előtt olvassa el a kezelési útmutatót! Viseljen védősisakot, hallásvédőt és szemvédőt! Viseljen védőkesztyűt! Viseljen erős cipőt! A láncfűrészt ne működtesse egy kézzel! A láncfűrészt mindig két kézzel mű- ködtesse! Benzin/olaj keverék tartálya Primer Nap: Normál/nyári üzemmód Hópehely: Téli üzem A biztonságos üzemeltetéshez és a karbantartás- hoz szimbólumokat helyeztünk el a szerszámon. Mindig vegye figyelembe ezeket.2500160_a 265 Termékleírás Szimbó- lum Jelentés Csatlakozó az üzemanyag-keverék betöltéséhez Helye: A benzintartályon, a tank- sapka közelében A láncolaj betöltésére szolgáló csat- lakozó Helye: Az olajtartályon, az olajtar- tály sapkájának közelében A motorkapcsoló működése; állítsa a kapcsolót a „STOP” pozícióba, a motor azonnal leáll. Helye: a hátsó markolattól balra Hidegindító forgatható gombjának működtetése: Ha elfordítja a hideg- indító forgatható gombját az óramu- tató járásával ellentétes irányba, a fojtószelep elzárul. Ha a fojtószelep el van zárva, forgassa el a hidegin- dítót gombját az óramutató járásá- val egyező irányba a fojtószelep is- mételt kinyitásához. Helye: Légszűrő tető Olajpumpa beállítása: Forgassa el a rudat egy csavarhúzóval a nyíl irá- nyába a MAX állásig, ha erősebb olajáramlást szeretne, illetve a MIN állás irányába, ha kisebb olajáram- lást szeretne. Helye: A hajtóegység alja A „H” jelölés alatti csavar a keverék beállítására szolgál nagy fordulat- számon. Helye: a hátsó markolat jobb felső részén Az „L” jelölés alatti csavar a keverék beállítására szolgál kis fordulatszá- mon. Helye: a hátsó markolat jobb felső részén A „T” jelölés feletti csavar a keverék beállítására szolgál üresjárati fordu- latszámon. Helye: a hátsó markolat jobb felső részén Szimbó- lum Jelentés Azt mutatja, hogy a láncfék melyik irányban old ki (fehér nyíl), illetve húz be (fekete nyíl). Helye: a lánckerékburkolat felső ré- szén Azt mutatja, hogy a lánc melyik irányban van felszerelve. Helye: A vezetősín elülső oldala A dekompresszor szelep kinyitásá- hoz nyomja meg a dekompresszáló gombot. Garantált zajszint:

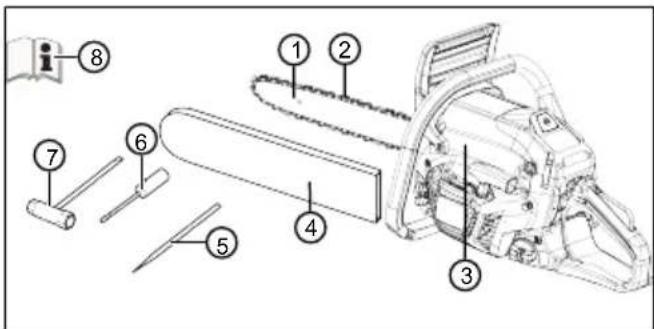

2.6 A szállítmány tartalma

Kicsomagolás után ellenőrizze, hogy az összes részegységet leszállították-e.

Sz. Alkatrész 1 Vezetősín 2 Fűrészlánc 3 Benzines láncfűrész 4 A vezetősín védőtokja 5 Reszelő 6 Csavarhúzó 7 Kombinált kulcsHU 266 6646 | 6651 | 6656 Biztonsági utasítások Sz. Alkatrész 8 Üzemeltetési útmutató

2.7 Termékáttekintés (01)

Sz. Alkatrész 1 Vezetősín 2 Fűrészlánc 3 Első kézvédő 4 Elülső kengyelmarkolat 5 Légszűrő tető 6 Levegőszűrő fedelének rögzítőcsavar- jai 7 Gázkar 8 Biztonsági reteszelőgomb 9 Hátsó kengyelmarkolat 10 Billenőgomb a motor kikapcsolásához, önvisszaálló 11 Üzemanyagtartály 12 Hidegindító forgatható gombja (hideg- indításhoz) 13 Indítómarkolat 14 Olajtartály 15 A vezetősín védőtokja 16 Fatámasztó bordázat 17 Rögzítőanyák a vezetősínhez 18 Sínrögzítő 19 Primer golyó 20 Dekompresszáló gomb 21 Üzemeltetési útmutató

Naponta minden használat előtt és minden leesés vagy más esemény, pl. ütközés vagy ütés miatti erőszakos behatások bekövetkez- te után ellenőrizze a készülék sérüléseit és üzembiztos állapotát.

Ellenőrizze az üzemanyag-rendszer tömített- ségét és a biztonsági berendezések üzemké- pességét. Nem üzembiztos készülékeket semmiképpen se használjon tovább. Kétség esetén keresse fel szakkereskedőjét.

A készülékkel végzett munka közben viseljen hallásvédőt, különösen, ha a napi munkaidő meghaladja a 2,5 órát. A készülék használata erős zajjal jár, ami a kezelő halláskárosodá- sát okozhatja.

Viseljen rezgésálló lábbelit és rendszeresen tartson szünetet az ujjelszíneződési betegség elkerülése érdekében. A készülék hosszabb ideig tartó használata a vibráció révén a ke- zek vérellátásának zavarához vezethet. Pon- tos használati időtartamot nem lehet megha- tározni. Ez különböző tényezőktől függ. A ké- szülék állandó használata esetén ügyeljen a kezeire és az ujjaira. Forduljon orvoshoz, ha olyan tünetek tapasztalhatók, mint a tapintás elvesztése, fájdalom, viszketés, a testi erő csökkenése vagy a bőrszín vagy magának a bőrnek a megváltozása.

Soha ne használja a készüléket zárt helyisé- gekben, és kapcsolja ki, ha a készülék hasz- nálata közben rosszullétet, hányingert vagy gyengeséget érez. Azonnal forduljon orvos- hoz. A készülék mérgező füstgázokat termel, ha a motor működik. Ezek a gázok szagtala- nok és színtelenek lehetnek.

Ne működtesse a készüléket nyílt láng vagy hőforrások közelében. A benzin és a kenőolaj fokozottan gyúlékony anyagok.

Viseljen porvédő maszkot, ha a készülékkel végzett munka közben fűrészpor, por vagy füst keletkezik. Ezek egészségkárosító hatá- súak lehetnek.

3.1 Biztonsági előírások láncfűrészekhez

Minden testrészét tartsa távol a működő fűrész láncától. Győződjön meg a fűrész indítása előtt arról, hogy a fűrészlánc semmihez nem ér hozzá. A láncfűrésszel végzett munka közben egyetlen pillanatnyi fi- gyelmetlenség is a ruházat vagy testrészek fűrészláncba csípődését okozhatja.

A láncfűrészt jobb kezével mindig a hátsó fogónál, bal kezével az első fogónál tart- sa. A láncfűrész fordított helyzetben tartása növeli a sérülések kockázatát, ezért mellőz- ze.

Az elektromos eszközt csak a szigetelt fo- gantyúknál fogva szabad tartani, külön- ben a láncfűrész fedett vezetékeinek meg- érintése következhet be. Ha a fűrészlánc áram alatt lévő vezetékhez ér, akkor az elekt- romos eszköz fém részei feszültséget veze- tővé válnak és a kezelőt áramütés érheti.2500160_a 267 Biztonsági utasítások

Viseljen védőszemüveget és hallásvédőt. További védőfelszerelést javasolunk a fej, a kéz és a lábak védelmére. A megfelelő védőruházat csökkenti a kirepülő forgács és a fűrészlánc véletlen érintése okozta sérülés- veszélyt.

Ne dolgozzon a láncfűrésszel fán tartóz- kodva. Az élő fával való munkavégzés fokoz- za a sérülésveszélyt.

Mindig ügyeljen stabil pozíciójára, és csak akkor használja a láncfűrészt, ha szilárd, biztonságos, sík felületen áll. A csúszós al- jzat vagy az instabil felület, pl. létra miatt el- veszítheti egyensúlyát vagy a láncfűrész fe- letti kontrollt.

Ha feszül a vágott ág, vágás közben szá- mítson esetleges visszacsapódására. Ha elenged a faág feszülése, visszacsapása el- találhatja szerszámot használó személyt és/ vagy kiránthatja a láncfűrészt az ellenőrzés alól.

Legyen különösen óvatos aljnövényzet és fiatal fák vágásakor. A vékony anyag a fű- részláncba akadhat és megütheti vagy kibil- lentheti Önt az egyensúlyából.

A láncfűrészt első fogójánál fogva, kikap- csolt állapotban szállítsa úgy, hogy a fű- részláncot testétől ellenkező irányban tartja. Szállítás vagy tárolás közben min- dig legyen a láncfűrészen a védőtakaró. A láncfűrész gondos kezelése csökkenti a moz- gó fűrészlánc véletlen érintésének valószínű- ségét.

Tartsa be a kenési, láncfeszítési utasításo- kat és a tartozékok cseréjét. A szakszerűt- lenül feszített vagy kent lánc elszakadhat vagy növeli a visszacsapódás kockázatát.

A markolatok mindig legyenek szárazak, tiszták, olaj- és zsírmentesek. A zsíros, ola- jos fogantyú csúszós és az irányítás elvesz- tését okozhatja.

Csak fa fűrészelésére használja a szer- számmal. A láncfűrészt csak rendelte- tésszerűen használja. Például: Ne hasz- nálja műanyag, fal vagy nem fából lévő építőanyag vágására. A láncfűrész nem rendeltetésszerű használata veszélyes hely- zeteket okozhat.

3.2 A visszacsapódás okai és megelőzése

Visszacsapódás keletkezhet, ha a vezetősín csú- csa tárgyat érint vagy hajlik a fa és a fűrészlánc a vágatba szorul. A sín csúcsának akadállyal való érintkezése egyes esetekben olyan váratlan hátrafelé irányu- ló reakciót válthat ki, amelynél a vezetősín felfelé és a kezelő irányába csapódik. A fűrészláncnak a vezetősín felső élénél történő becsípődése miatt a sín hirtelen a kezelő irányá- ba visszaüthet. Minden ilyen reakció ahhoz vezethet, hogy el- veszti a fűrész feletti ellenőrzést és súlyosan megsérülhet. Ne bízza magát csak a láncfűrész- be épített biztonsági berendezésekre. A láncfű- rész használójaként foganatosítson különböző in- tézkedéseket, hogy baleset- és sérülésmentesen dolgozhasson. A visszacsapódás a szerszám helytelen vagy hi- bás használatának következménye. A vissza- csapódás megfelelő, az alábbiakban leírt óvintéz- kedésekkel megakadályozható:

Tartsa mindkét kezével szorosan a fűrészt úgy, hogy a hüvelykujja és a többi ujja a láncfűrész fogóit körbefogják. Helyezze testét és karját abba a pozícióba, amely- ben a visszacsapó erőt képes felfogni. Megfelelő intézkedések végrehajtása esetén a kezelő ellenőrzése alatt tarthatja a hátrafelé ható erőket. Soha ne engedje el a láncfű- részt.

Kerülje a nem természetes testtartást és ne végezzen fűrészelést vállmagasság fe- lett. Így elkerülhető a síncsúccsal való vélet- len érintkezés és jobban ellenőrizhető a lánc- fűrész váratlan helyzetekben.

Mindig használja a gyártó által előírt tarta- léksíneket és fűrészláncokat. A hibás tarta- léksínek és fűrészláncok a lánc elszakadását vagy visszacsapódását okozhatják.

Tartsa be a gyártói utasításokat a fűrész- lánc élezésékor, karbantartásakor. A túl alacsony mélységkorlátozó növeli a vissza- csapódás lehetőségét.

3.3 Biztonsági utasítások munkavégzéshez

Tartsa be az adott országban érvényes biz- tonsági előírásokat, pl. a szakmai szerveze- tek, a társadalombiztosítók, munkavédelmi hatóságok előírásait.

Csak megfelelő napfény vagy jó megvilágítás mellett dolgozzon.

A munkaterület legyen akadályoktól mentes (pl. levágott fadarabok) – botlásveszély.

Más személyek baleseteiért és azok tulajdo- náért a használó viseli a felelősséget.HU 268 6646 | 6651 | 6656 Biztonsági utasítások

16 évnél fiatalabb gyermekek és a kezelési útmutatót nem ismerő személyek a gépet nem használhatják.

Ha első alkalommal dolgozik láncfűrésszel: Az eladóval vagy egy másik szakemberrel magyaráztassa el, hogyan kell bánni a lánc- fűrésszel, vagy vegyen részt egy tanfolya- mon.

A láncfűrészt használó személynek kipihent- nek, egészségesnek és jó állapotban lévőnek kell lennie. Ha valaki egészségügyi okok mi- att erőkifejtésre nem alkalmas, orvos vélemé- nyét kell kérni arról, hogy a láncfűrésszel való munkavégzés lehetséges-e.

Tegyen intézkedéseket, hogy megvédje magát a rezgési terhelésektől. A szerszám alkalmazásának módjától függően a tényle- ges rezgési értékek eltérhetnek a Műszaki adatok című részben megadott értékektől. Eközben a teljes munkafolyamatot vegye fi- gyelembe, vagyis azokat az időpontokat is, amelyekben a szerszám terhelés nélkül mű- ködik vagy ki van kapcsolva. A megfelelő in- tézkedések közé tartozik többek között a szerszám rendszeres karbantartása és gon- dozása, a kéz melegen tartása, rendszeres szünetek, valamint a munkafolyamatok he- lyes megtervezése.

Állapítsa meg a maximális kezelési idő- tartamot és munkaszüneteket a rezgési értékkel kapcsolatban.

Tartsa be az adott országban a láncfűrészekkel végzett munka időtartamára vonatkozó előíráso- kat. A láncfűrészekkel végzett munka időtartamát nemzeti és helyi előírások korlátozhatják.

3.3.3 A láncfűrész használata

FIGYELMEZTETÉS! Súlyos sérülések ve- szélye. Egy nem teljesen összeszerelt láncfűrész használata esetén súlyos személyi sérülések for- dulhatnak elő.

A láncfűrészt csak akkor használja, ha az tel- jesen össze van szerelve.

Minden használat előtt szemrevételezéssel ellenőrizze, hogy a láncfűrész teljesen össze van-e szerelve, és hogy nincsenek-e rajta sé- rült vagy elhasználódott alkatrészek. A biz- tonsági és védőberendezéseknek épeknek kell lenniük.

Sohase dolgozzon egyedül.

Mindig tartson készenlétben elsősegélydo- bozt esetleges balesetek esetére.

Kerülje olyan fémtárgyak érintését, amelyek a talajban találhatók, vagy azokkal elektro- mos vezető kapcsolatban vannak.

A személyes védőfelszerelés részei:

hallásvédő (pl. fülvédő), különösen napi 2,5 órát meghaladó munkaidő esetén

védőszemüveg vagy a védősisak arcvé- dője

védőnadrág vágásvédő betéttel

munkavédelmi cipő jól tapadó talppal, acélkaplival és vágásálló betéttel

A láncfűrészt ne használja vállmagasság fö- lött, mert a biztonságos kezelés így nem le- hetséges.

A munkaállás megváltoztatásakor a motort kapcsolja ki és a láncvédőt helyezze fel.

Ha nem használja, akkor a benzinmotort állít- sa le és tegye fel a láncvédőt.

A láncfűrészt csak kikapcsolt állapotban he- lyezze le.

A láncfűrészt ne használja fa emelésére vagy mozgatására.

A vezetőlemez hosszánál vastagabb fatör- zseket csak szakember fűrészelhet.

Csak járó fűrészlánccal fogjon hozzá a vá- gáshoz, soha ne kapcsolja be a láncfűrészt ráillesztett fűrészlánccal.

Ügyeljen arra, hogy ne kerüljön fűrészlánco- laj a talajba.

Esőben, hóban vagy viharban ne végezzen fűrészelési munkákat.

A biztonsági és védőberendezéseket soha ne iktassa ki.

3.3.4 Rezgésterhelés

Rezgés miatti veszély A készülék használata közben a tényleges rezgéskibocsátási érték a gyártó által mega- dott értéktől eltérhet. Használat előtt, ill. köz- ben vegye figyelembe a következő befolyá- soló tényezőket:

Rendeltetés készüléket rendeltetésszerű- en használják?

Az anyag vágása, ill. előkészítése a meg- felelő módon és formában történik?2500160_a 269 Biztonsági utasítások

A készülék a szokásos üzemi állapotban található?

A vágószerszám megfelelően meg van élezve, ill. a megfelelő vágószerszám van beszerelve?

A tartófogantyú és az opcionális vibrációs fogantyú fel van szerelve és ezek szilár- dan vannak a készülékre erősítve?

A készüléket csak a belső égésű motornak csak az adott munka elvégzéséhez szüksé- ges fordulatszámával működtesse. Kerülje a maximális fordulatszámot a zaj és a rezgések csökkentése érdekében.

Szakszerűtlen használat és karbantartás mi- att a készülék által kibocsátott zaj és a rez- gés fokozódhat. Ez egészségkárosodást okoz. Ilyen esetben azonnal kapcsolja ki a készüléket, majd egy hivatalos szervizben ja- víttassa meg.

A rezgés miatti terhelés mértéke az elvég- zendő munkától, ill. a készülék használatától függ. Mérlegelje a helyzetet és iktasson be megfelelő munkaszüneteket. Ezzel jelen- tősen csökkenthető a teljes munkaidő alatt kapott rezgés miatti terhelés mértéke.

A készülék tartós használata esetén a kezelő rezgéseknek van kitéve, ami vérkeringési problémákhoz (az ujjak elfehéredéséhez) ve- zethet. Ennek a kockázatnak az elkerülésé- hez viseljen kesztyűt és tartsa melegen a ke- zét. Ha az ujjak elfehéredése tapasztalható, azonnal forduljon orvoshoz. A tünetekhez tar- toznak: érzéketlenség, az érzékelőképesség elvesztése, bizsergés, viszketés, fájdalom, elgyengülés, a bőr színének vagy állapotá- nak megváltozása. Normál esetben ezek a tünetek az ujjakat, a kezeket vagy a pulzust érintik. Alacsonyabb hőmérsékletek esetén (kb. 10°C alatt) a veszély fokozódik.

Iktasson be a munkanapba hosszabb szüne- teket, hogy a zajtól és a rezgésektől való re- generálódás lehetséges legyen. A munkát úgy tervezze meg, hogy az erős rezgést keltő készülékek használata több napra legyen el- osztva.

Ha a készülék használata közben a kezeinél kellemetlen érzése lenne vagy a bőre elszí- neződne, akkor azonnal szakítsa meg a mun- kavégzést. Iktasson be megfelelő pihenőket. Megfelelő hosszúságú pihenő nélkül kéz-kar- rezgésszindrómát tapasztalhat.

Minimalizálja a rezgésekből adódó kockáza- tot. A készüléket a kezelési útmutatóban ta- lálható utasítások szerint gondozza.

Ha a készüléket gyakran használják, lépjen kapcsolatba a szakkereskedővel antivibráci- ós tartozékok (pl. fogantyúk) beszerzése ér- dekében.

Egy munkatervben határozza meg, hogy ho- gyan korlátozható a rezgés okozta terhelés.

A készülék használata közben bizonyos mértékű zajterhelés elkerülhetetlen. Nagy zajjal járó mun- kákat csak az engedélyezett és erre a célra meg- határozott időpontokban végezzen. Tartson zaj- mentes szüneteket és a munka időtartamát csak a legszükségesebb mértékre korlátozza. Saját személyes védelme és a közelben tartózkodók védelme érdekében megfelelő hallásvédőt kell vi- selni.

3.3.6 Benzin és olaj kezelése

VESZÉLY! Robbanás- és tűzveszély. A felszabaduló benzin/levegő keverék miatt robba- násveszélyes légkör áll fenn. Az üzemanyag ke- zelése során előforduló durranás, robbanás és tűz súlyos személyi sérülésekhez és akár halál- hoz is vezethet.

Soha ne dohányozzon, ha benzinnel foglal- kozik.

A benzinnel csak a szabadban foglalkozzon, zárt helyiségekben soha.

Feltétlenül tartsa be az alább felsorolt visel- kedési szabályokat.

Benzint és olajat kizárólag engedélyezett tar- tályban szabad szállítani és tárolni. Gondos- kodjon róla, hogy gyerekek ne férjenek hozzá a tárolt benzinhez és olajhoz.

A talajszennyeződés megelőzésére (környe- zetvédelem) biztosítsa, hogy ne jusson ben- zin vagy olaj a talajba. Tankoláshoz használ- jon tölcsért.

A tankolást soha ne végezze zárt helyiség- ben. A padló közelében felgyűlhet a benzin- gőz, ami miatt durranás vagy robbanás tör- ténhet.

A kiömlött benzint haladéktalanul távolítsa el a készülékről és a talajról. Mielőtt ártalmatla- nítja, jól szellőző helyen szárítsa meg a textí- liákat, amelyekkel letörölte az üzemanyagot. Ellenkező esetben váratlan öngyulladás is keletkezhet.HU 270 6646 | 6651 | 6656 Összeszerelés

A benzin kiömlésekor benzingőzök szabadul- nak fel. A készüléket ezért ne a tankolás he- lyén indítsa be, hanem legalább 3méterrel távolabb.

Kerülje a bőrkontaktust kőolajtermékekkel. Ne lélegezze be a benzingőzt. Tankolás köz- ben viseljen védőkesztyűt. Rendszeresen cserélje és tisztítsa a védőruhát.

Ügyeljen rá, hogy a ruházatára ne kerüljön benzin. Ha ez mégis bekövetkezik, azonnal cseréljen ruhát.

Soha ne tankolja a készüléket, ha a motor jár vagy forró.

3.3.7 Személyek, állatok és ingóságok

A készüléket csak olyan munkára használja, amire az szolgál. A nem rendeltetésszerű használat sérüléseket, valamint anyagi káro- kat okozhat.

Csak akkor kapcsolja be a készüléket, ha a munkaterületen nem tartózkodik sem ember, sem állat.

A személyeket és állatokat tartsa biztonsá- gos távolságban, illetve kapcsolja ki a készü- léket, ha emberek vagy állatok közelednek.

A motor kipufogógáz-sugarát soha ne tartsa emberek vagy állatok felé, és ne fordítsa gyú- lékony termékek és tárgyak felé.

A szívó- és szellőzőrácsot soha ne fogja meg, ha a motor működik. A készülék forgó alkatrészei sérüléseket okozhatnak.

Mindig kapcsolja ki a készüléket, ha nincs már rá szüksége, pl. másik munkaterületre szállításkor, karbantartási és ápolási munkák, benzin-olaj keverék betöltése esetén.

Baleset esetén a készüléket azonnal kap- csolja ki a további sérülések és anyagi károk elkerülése érdekében.

Soha ne működtesse a gépet elhasználódott vagy sérült alkatrészekkel. Az elhasznált vagy hibás készülékrészek súlyos sérülése- ket okozhatnak.

A készüléket gyerekektől távol kell tartani. 4 ÖSSZESZERELÉS VESZÉLY! Életveszély és súlyos sérülé- sek veszélye. Életveszély és a legsúlyosabb sé- rülések veszélye a motor bekapcsolt állapotában.

Csak kikapcsolt motor mellett szabad bármi- lyen beavatkozást végezni. FIGYELEM! A készülék károsodhat. A be- rendezés károsodásának veszélye szakszerűtlen szerelés miatt

A kicsomagolást és az összeszerelést víz- szintes, stabil felületen kell végezni.

Elegendő helyet kell biztosítani a gép mozga- tásához, kicsomagolásához és a megfelelő szerszámoknak. FIGYELEM! Környezeti károk veszélye. A környezet károsodásának veszélye szakszerűtlen ártalmatlanítás miatt

A csomagolás leselejtezését a helyi előírá- soknak megfelelően végezze. VIGYÁZAT! Sérülésveszély. Az éles szélű és mozgó készülékalkatrészek sérüléseket okoz- hatnak.

Viseljen mindig megfelelő munkakesztyűt a láncvezető és a lánc szerelés közben.

A láncvezető és a lánc összeszerelése során a lehető legnagyobb óvatossággal járjon el a gép biztonságának és hatékonyságának fenntartására; kérdés esetén forduljon a ke- reskedőhöz. TUDNIVALÓ A gépet leszerelt láncvédővel és lánccal, üres üzemanyag- és olajtartállyal szállítja a gyártó. Szerelés előtt győződjön meg arról, hogy a lánc- fék nincs működtetve. A láncfék akkor van kiold- va, ha a kézvédőt (01/3) a kengyelmarkolat (01/4) irányába húzza.

4.1 A vezetősín és a fűrészlánc felszerelése

1. Lazítsa meg mindkét hatlapú anyát (02/1) a

kombinált kulccsal. Vegye le (02/a) a láncke- rékburkolatot (02/2) a hatlapú anyákkal együtt.

2. Távolítsa el a műanyag távtartókat (02/3),

amelyek kizárólag a csomagolt gép szállítá- sára szolgálnak, kicsomagolás után nincs rá- juk szükség.

3. A vezetősín (03/1) hornyát helyezze be (03/

a) a tőcsavarba (03/2). A vezetősínt tolja (03/ b) a gépburkolat irányába.

4. A fűrészláncot (04/1) helyezze fel (04/3) a

lánckerék (04/2) köré és a vezetősín hornyá- ba, közben ügyeljen a futási irányra. A fű- részláncot helyezze (05/a) a terelőcsillag kö- ré.2500160_a 271 Üzembe helyezés

5. Szerelje fel ismét a lánckerékburkolatot

(06/1). A hatlapú anyákat (06/2) csak annyira húzza meg, hogy a fűrészláncot még meg le- hessen feszíteni.

6. A gépburkolattól tolja el a vezetősínt annyira,

hogy a fűrészlánc megfelelően feszes legyen (A láncfeszesség ellenőrzése (06, 08)).

7. Húzza meg a hatlapú anyákat (06/2).

FIGYELEM! A készülék károsodhat. Ha csak benzint használna, ártana a motornak, és meg- szűnik a garancia.

Kizárólag jó minőségű benzint és kenőolajat használjon a mechanikai elemek teljesítmé- nyének és élettartamának hosszú távú fenn- tartására. TUDNIVALÓ Az ólommentes benzintől le- rakódás keletkezhet a tartályban, ha két hónapon túl van benne. Mindig friss benzint használjon! A gép kétütemű motorral rendelkezik, amely ben- zin-olaj keverékkel működik. Megfelelő olaj Csak kiváló minőségű szintetikus, kétütemű mo- torolajokat használjon. A kereskedőnél kapható speciális, kifejezetten ilyen motorokhoz alkalmas olaj, amely nagyon jó teljesítményt képes garan- tálni. Megfelelő benzin Csak ólommentes, legalább 90-es oktánszámú benzint használjon.

5.1.1 Üzemanyag összekeverése

VESZÉLY! Robbanás- és tűzveszély. A benzin és az üzemanyag keverék gyúlékony!

A benzint és az üzemanyag keveréket kizáró- lag ilyen anyagokra engedélyezett tartályban szabad tárolni, biztonságos helyen, hőforrás- tól, nyílt lángtól távol.

A tartályt gyermekek elől elzárva tartsa.

Az üzemanyag keverék készítése közben ti- los a dohányzás. Kerülje a benzingőz belég- zését. FIGYELEM! Motorkárosodások veszélye. A tiszta benzin a motor károsodását és teljes meg- hibásodását okozhatja. Ebben az esetben a gyár- tóval szemben semmilyen garanciális igény nem támasztható.

A motort mindig az előírt keverési arányban elkészített benzin/olaj keverékkel használja. TUDNIVALÓ Az üzemanyag keverék fo- lyamatosan öregszik. Az elöregedés megelőzé- sére ne készítsen előre túl nagy mennyiséget. TUDNIVALÓ Rendszeresen tisztítsa meg a benzin- és keveréktartályt a lerakódások eltá- volítására. Ha a keverék nem megfelelő, fokozódik a dugaty- tyú idő előtti berágódásának kockázata a túl sze- gény keverék miatt. A garancia akkor is érvényét veszti, ha a jelen kézikönyvnek az üzemanyag- keverék készítésére vonatkozó utasításait nem tartják be. Az alábbi táblázat a helyes keverési arányt mu- tatja be egy példán keresztül. Keverési arány Benzin Olaj 50:1 (50 rész üzem- anyag és 1 rész olaj) 5 liter 100 ml

1. Az engedélyezett kannába töltse be az előírt

mennyiségű benzin kb. felét.

2. Adja hozzá a táblázatban írt teljes mennyi-

3. Adja hozzá a maradék benzint.

4. Zárja le a tartályt, majd alaposan rázza ösz-

FIGYELEM! A készülék károsodhat. Ha a lánckenéshez fáradt olajat használnak, akkor az abban található fémes részecskék a vezetősín és a fűrészlánc idő előtti elkopását eredményezik. Erre a gyártó jótállása nem vonatkozik.

Soha ne használjon fáradt olajat, hanem csak biológiailag lebomló fűrészláncolajat. FIGYELEM! Környezeti károk veszélye. Ás- ványolajoknak a lánckenéshez történő alkalma- zása súlyos környezeti károkhoz vezet.

Soha ne használjon ásványolajat, hanem csak biológiailag lebomló fűrészláncolajat.HU 272 6646 | 6651 | 6656 Üzembe helyezés Nem szabad tisztítatlan olajat használni, mert el- tömődik a tartályszűrő és javíthatatlan sérülés ke- letkezik az olajszivattyúban. A jó minőségű olaj használata döntő fontosságú, hogy megfelelő hatású legyen a kenésre váró elemek kenése; a használt vagy gyenge minő- ségű olaj csökkenti a kenés értékét és csökkenti a fűrészlánc és a vezetősín élettartamát. Javasoljuk, hogy az olajtartályt minden üzem- anyag töltéskor (tölcsér segítségével) töltse tele. Az olajtartály kapacitását úgy méretezte a gyártó, hogy az üzemanyag előbb fogyjon ki, mint az olaj, így garantált, hogy a gép nem fog ke- nőanyag nélkül üzemelni.

5.3 Üzemanyag betöltése (07)

VESZÉLY! Robbanás- és tűzveszély. A felszabaduló benzin/levegő keverék miatt robba- násveszélyes légkör áll fenn. Az üzemanyag ke- zelése során előforduló durranás, robbanás és tűz súlyos személyi sérülésekhez és akár halál- hoz is vezethet.

Soha ne dohányozzon, ha benzinnel foglal- kozik.

A benzinnel csak a szabadban foglalkozzon, zárt helyiségekben soha.

Feltétlenül tartsa be az alább felsorolt visel- kedési szabályokat. Üzemanyag betöltése

1. Kapcsolja ki a motort és a védőburkolatot

húzza a fel a fűrészláncra.

2. Tisztítsa meg a tanksapkazárat (07/1) és a

környező területet, hogy ne jusson szennye- ződés a tartályba.

3. A tanksapkazárat (07/1) óvatosan nyissa ki,

mert lehet, hogy a tartályban nyomás alakult ki.

4. Az üzemanyagot egy tölcsérrel töltse be.

5. Tegye fel a tartályra a tanksapkazárat, majd

6. A talajt és a készüléket tisztítsa meg a kiöm-

7. A készüléket csak akkor indítsa el, ha az

üzemanyag gőzei már elillantak. Töltsön be fűrészláncolajat

1. Kapcsolja ki a motort és a védőburkolatot

húzza a fel a fűrészláncra.

2. Tisztítsa meg az olajtartály zárókupakját

(07/2) és a környező területet, hogy ne jus- son szennyeződés a tartályba.

3. Az olajtartály zárókupakját (07/2) csavarja fel.

4. A fűrészláncolajat egy tölcsérrel töltse be.

5. Tegye fel a tartályra az olajtartály zárókupak-

ját, majd húzza szorosra.

6. A talajt és a készüléket tisztítsa meg a kiöm-

5.4 A láncfeszesség ellenőrzése (06, 08)

VESZÉLY! Életveszély és súlyos sérülé- sek veszélye. Életveszély és a legsúlyosabb sé- rülések veszélye a motor bekapcsolt állapotában.

Csak kikapcsolt motor mellett szabad bármi- lyen beavatkozást végezni. A feszesség akkor megfelelő, ha a szemek a fű- részlánc felemelésekor a vezetősín közepén még nem szabadulnak ki a vezetőből (08/1), de a fű- részlánc még forgatható. A fűrészlánc megfeszítése

1. Lazítsa meg a lánckerékburkolat (06/1) hatla-

pú anyáit (06/2) a mellékelt kombinált kulcs- csal annyira, hogy a fűrészláncot meg lehes- sen feszíteni.

2. A gépburkolattól tolja el a vezetősínt annyira,

amíg a fűrészlánc megfelelően feszes le- gyen.

3. Húzza meg a hatlapú anyákat (06/2).

5.5 A láncfék ellenőrzése (09)

FIGYELMEZTETÉS! Életveszély és a leg- súlyosabb sérülések veszélye hibás láncfék miatt. Ha a láncfék nem működik, akkor pl. visz- szarúgás (kickback) közben a mozgó fűrészlánc a kezelő legsúlyosabb, akár halálos sérüléseit is okozhatja.

Minden munkakezdés előtt ellenőrizze a láncféket.

Ne kapcsolja be a láncfűrészt, ha a láncfék hibás. Ilyen esetben egy ügyfélszolgálati mű- helyben ellenőriztesse a láncfűrészt. A készülék egy biztonsági fékrendszerrel (lánc- fékkel) rendelkezik. A láncfék egy olyan berendezés, amelyet arra terveztek, hogy a fűrészlánc mozgását azonnal leállítsa, ha visszacsapódás fordul elő. Normál esetben a láncféket a tömegtehetetlenség akti- válja. A fék az ellenőrzéshez kézzel is működtethető.

1. Indítsa el a motort és a két markolatnál tartsa

erősen a készüléket.2500160_a 273 Kezelés

2. Használja a biztonsági reteszelőgombot

(01/8) és a gázkart (01/7), hogy a lánc moz- gásban maradjon, majd a kézvédőt (09/1) a kézfejével tolja előre (09/a); a fűrészláncnak azonnal meg kell állnia.

3. Amint a fűrészlánc megállt, azonnal engedje

el a biztonsági reteszelőgombot, majd a gáz- kart.

4. Kapcsolja ki a motort.

5. A láncfék kioldásához a kézvédőt húzza hát-

A működési időre vonatkozó országspecifi- kus rendelkezéseket vegye figyelembe.

A hátsó fogantyút jobb kézzel, az elülső fo- gantyút bal kézzel erősen markolja és fogja.

A fogantyúkat ne engedje el, amíg a motor jár.

A fűrészláncot ne használja a következő ese- tekben:

alkohol, gyógyszer vagy kábítószer hatá-

6.1 A motor be-/kikapcsolása

FIGYELMEZTETÉS! Robbanás- és tűzve- szély. A felszabaduló benzin/levegő keverék mi- att robbanásveszélyes légkör áll fenn. Az üzem- anyag kezelése során előforduló durranás, rob- banás és tűz súlyos személyi sérülésekhez és akár halálhoz is vezethet.

A motort az üzemanyag-feltöltés helyétől leg- alább 3 méterre indítsa be.

6.1.1 A motor indítása (10, 11)

VIGYÁZAT! Sérülésveszély az indítózsi- nór miatt. Az indítózsinór gyors visszahúzása miatt a zsinór a kezét gyorsan a motorhoz ránt- hatja. Eközben zúzódásokat és rándulásokat szenvedhet.

Az indítózsinórt soha ne csavarja a keze köré. FIGYELEM! A készülék károsodhat. Ha az indítózsinórt túlzottan kihúzza, ez károsodások- hoz vezethet.

Ne húzza ki teljesen a zsinórt és ne érjen hozzá a zsinórvezető nyílás széléhez, ne en- gedje el a fogantyút, de közben akadályozza meg, hogy a zsinór ellenőrzés nélkül vissza- húzódjon. FIGYELEM! A készülék károsodhat. Ha a motort magasabb fordulatszámon és a láncféket működtetve használja, a kuplung túlmelegedhet.

Kerülje el a motor magas fordulatszámon és a láncfék működtetésével történő használa- tát. Hidegindítás Hidegindítás alatt a motor legalább 15 perc állá- sidő vagy az üzemanyaggal való feltöltés után történő beindítását értjük.

1. Helyezze a készüléket egy sima felületre,

fogja erősen az elülső kengyelmarkolatot és nyomja a készüléket a talajra. Szükség ese- tén a jobb lábfejével lépjen rá a hátsó ken- gyelmarkolatra.

2. Működtesse a láncféket, ehhez a kézvédőt

3. Távolítsa el a fűrészlánc védőburkolatát.

4. A primer golyót (10/1) 3-4 alkalommal nyomja

5. Nyomja meg a dekompresszáló gombot

(11/1). A dekompresszor szelep kinyílik, és az indítófogantyún lecsökken a szükséges húzóerő. A dekompresszáló gomb a motor beindítása után azonnal visszaáll eredeti helyzetébe.

6. Fordítsa el ütközésig a hidegindító forgatható

gombját (11/2) az óramutató járásával ellen- tétes irányba (a láncfűrészen lévő jelölésnek megfelelően).

7. A szabad kezével az indítófogantyút (11/3)

húzza felfelé (11/a), amíg ellenállást nem érez.

8. Ne engedje el az indítófogantyút, amíg a mo-

tor először be nem ugrik. Ezután fordítsa el ütközésig a hidegindító forgatható gombját (11/2) az óramutató járásával egyező irányba (a láncfűrészen lévő jelölésnek megfelelően).

9. Az indítófogantyút (11/3) többször erősen

húzza meg, amíg a motor ismét be nem ug- rik.

10. Amint a motor beindult, röviden nyomja meg

a biztonsági reteszelőgombot (11/4) és a gázkart (11/5). Ezáltal a porlasztó fojtószele- pe kiszabadul a reteszelt pozícióból.

11. A készüléket kb. egy percig hagyja terhelés

12. Oldja ki a láncféket, ehhez a kézvédőt húzza

hátra.HU 274 6646 | 6651 | 6656 Munkamagatartás és munkatechnika Melegindítás Ha a motort csak rövid időre állították le, akkor a beindításhoz csak a primer golyót és a dekomp- resszáló gombot kell megnyomni, a hidegindító forgatható gombját nem kell elforgatni.

6.1.2 Motor kikapcsolása (12)

1. Engedje el a biztonsági reteszelőgombot

(12/1), majd a gázkart (12/2) is.

2. A motort néhány másodpercig hagyja működ-

3. A billenőkapcsolót (12/3) kapcsolja „STOP”

6.2 A munka végeztével

FIGYELMEZTETÉS! Vágási sérülések ve- szélye. A fűrészlánc éles tagjai vágott sérülése- ket okozhatnak.

Kapcsolja ki a motort.

Viseljen védőkesztyűt. FIGYELMEZTETÉS! Tűzveszély. A felfor- rósodott géptől a vágási hulladék (pl. a faforgács, a gallymaradékok vagy a falevelek) meggyullad- hatnak.

Hűtse le a motort, mielőtt a gépet tárolóhelyi- ségbe teszi.

A tűzveszély csökkentésére tisztítsa meg a gépet a forgácstól, ágmaradványoktól, leve- lektől, a felesleges zsírtól.

Nyesedékkel teli tartály nem tárolható zárt helyiségben.

1. Kapcsolja ki a motort (Motor kikapcsolása

2. Hagyja lehűlni a készüléket.

3. Távolítson el minden forgács- és olajmarad-

4. Erős szennyeződés esetén szerelje le a fű-

részláncot és néhány órára tegye különleges tisztítófolyadékkal teli edénybe. Ezután tiszta vízzel mossa le és összeszerelés előtt kezel- je a készüléket szórja be megfelelő rozsda- védő anyaggal.

5. A készülék megtisztítása előtt a védőburkola-

tot húzza fel a fűrészláncra.

6.3 Váltás normál/nyári és téli üzemmód

között(29) Ahhoz, hogy alacsony környezeti hőmérsékleten (5°C alatt) megelőzze a porlasztó jegesedését, a beszívott levegőt a tolóbetét téli állásba állításá- val elő lehet melegíteni. A tolóbetét a levegőszű- rő tetejének levétele után közvetlenül elérhető. FIGYELEM! Motor károsodásának veszé- lye túlmelegedés miatt. Ha a láncfűrészt 5°C felett üzemeltetik és a tolóbetét téli állásban talál- ható, akkor túlmelegedés fordulhat elő.

Használat előtt ellenőrizze a környezeti hő- mérsékletet, és ha szükséges, változtassa meg a tolóbetét állását.

1. Légszűrő tető leszerelése (lásd Fejezet 8.1

"A levegőszűrő fedelének leszerelése/felsze- relése (20)", oldal277).

2. A tolóbetétet (29/1) kézzel húzza ki (29/a) a

3. Fordítsa el függőlegesen a tolóbetétet (29/b),

majd helyezze vissza (29/c):

5°C felett, azaz normál/nyári üzemmód- ban: A tolóbetét nyílását a nap-szimbó- lumhoz (29/2) igazítsa.

5°C alatt, azaz téli üzemmódban: A toló- betét nyílását a hópehely-szimbólumhoz (29/3) igazítsa.

4. Légszűrő tető felszerelése (lásd Fejezet 8.1

"A levegőszűrő fedelének leszerelése/felsze- relése (20)", oldal277).

7 MUNKAMAGATARTÁS ÉS

MUNKATECHNIKA VESZÉLY! Életveszély elégtelen szaktu- dás következtében! Az elégtelen szaktudás sú- lyos, akár halálos sérülésekhez is vezethet!

Favágást és gallyazást csak képzett és ta- pasztalt személyek végezhetnek. VESZÉLY! Életveszély a gép nem elle- nőrizhető mozgásai miatt. A mozgásban lévő fűrészlánc óriási erőket fejt ki, amelyek a láncfű- rész hirtelen és ellenőrzés nélküli kitöréseit és ki- repülését okozhatják.

A láncfűrészt mindig két kézzel tartsa erősen, a bal kezével az elülső kengyelmarkolatot, a jobb kezével pedig a hátsó kengyelmarkola- tot tartva. Ebből a szempontból mindegy, hogy Ön bal- vagy jobbkezes. VESZÉLY! Életveszély a visszarúgás (kickback) következtében! A készülék visszarú- gása (kickback) miatt a kezelő életveszélyes sé- rüléseket szenvedhet.

Feltétlenül tartsa be a visszarúgás elkerülé- sére vonatkozó intézkedéseket!2500160_a 275 Munkamagatartás és munkatechnika VIGYÁZAT! Egészségkárosodás veszélye veszélyes anyagok belélegzése miatt! A kenő- olajgőzök, a kipufogógáz és a fűrészpor belégzé- sének egészségkárosító hatása lehet.

Viselje mindig az előírás szerinti személyi vé- dőfelszerelést. VIGYÁZAT! Sérülésveszély a láncfűrész elakadása esetén. Ha megpróbál egy vágás közben elakadt vágóeszköz-készletet – vagyis fű- részláncot/vezetősínt – a motor működése köz- ben kihúzni, fennáll a személyi sérülés és a ké- szülék károsodásának a veszélye.

Állítsa le a motort, majd támaszkodjon a szerszámra (pl. feszítővassal) vagy egy má- sodik láncfűrésszel, illetve vágókészlettel vé- gezzen tehermentesítő vágást. A vágás befe- jezésekor azonnal vegye ki a beszorult vágó- készletet.

Kövesse a következő szakaszokban mega- dott tudnivalókat és eljárásokat, amelyek a fűrészlánc elakadásának, ill. beszorulásának megakadályozására szolgálnak. TUDNIVALÓ A mezőgazdasági szakmai biztosítóegyesületek rendszeresen szerveznek tanfolyamokat a láncfűrészek kezeléséről és a fa- vágásról.

7.1 A karmos ütköző használata (13)

1. A karmos ütközőt (13/1) szúrja bele a fatörzs-

be, majd a fűrészlánc ívelt mozgatásával (13/ a) vezesse be a fűrészláncot a fa vágásához.

2. Ismételje meg többször is a munkalépést, és

közben a karmos ütköző illesztési pontját he- lyezze át (13/b).

7.2 Fák döntése (14, 15)

VESZÉLY! Életveszély ledőlő fa követ- keztében! Ha egy fa dőlésekor hátrálásra nincs mód, akkor súlyos, akár halálos sérülések követ- kezhetnek be!

Csak akkor fogjon a fa döntéséhez, ha a zu- hanó fától való akadálymentes hátrálás bizto- sított. VESZÉLY! Életveszély ellenőrizetlenül dőlő fa következtében! Az ellenőrizetlenül ledő- lő fák súlyos, akár halálos sérüléseket okozhat- nak!

A fa ellenőrizett döntésének biztosítása érde- kében a bevágás és a kidöntő vágat között hagyjon meg a törzsátmérő kb. 1/10-ét kitevő törőélt.

Szél esetén ne végezzen fadöntést. TUDNIVALÓ Csak fa, műanyag vagy alu- míniumékek alkalmazhatók. Mielőtt hozzáfogna a döntési munkákhoz, a kö- vetkező intézkedéseket kell elvégeznie.

Biztosítsa, hogy a veszélyes területen ne le- gyenek más személyek, állatok vagy tárgyak.

A legközelebbi munkahelytől vagy tárgytól való biztonsági távolság legalább 2½ fahosz- sznyira legyen.

Ügyeljen az ellátóvezetékekre és az idegen vagyonra. Szükség esetén értesítse az ener- giaszolgáltató vállalatot vagy a tulajdonost.

Ítélje meg a fa dőlési irányát. A fa dőlési irányát a következők befolyásol- ják:

a fa természetes hajlása

egyoldalú ágképződés

sík vagy lejtős fekvés

aszimmetrikus növés, fakárok

szélirány és szélsebesség

lejtős terepen mindig a kivágandó fa fölött dolgozzon.

Ellenőrizze, hogy az előzőleg meghatározott hátrálási útvonalon nincsenek-e akadályok. A hátrálási útvonalnak az esés irányától kb. 45°-ban ferdén visszafelé kell vezetnie (14).

A törzsnek mentesnek kell lennie a bozóttól, ágaktól és idegen testektől (pl. szennyező- dés, kövek, laza fakéreg, szögek, kapcsok, drót stb.). Egy fa kivágásához egy bevágást és egy kidöntő vágást kell végezni.

1. Kidöntő és hossztoló vágásoknál a karmos

ütközőt biztonságosan vigye a levágandó fá- hoz.

2. A bevágást (15/c) először vízszintesen, majd

felülről legalább 45°-os szögben fűrészelje be. Ezzel elkerülhető a láncfűrész beszorulá-HU 276 6646 | 6651 | 6656 Munkamagatartás és munkatechnika sa a második bevágás végzésekor. A bevá- gást lehetőleg a talaj közelben és a kívánt döntési irányban (15/e) kell elvégezni. A be- vágás mélységének a rönk átmérője kb. 1/4- ének kell lennie.

3. A kidöntő vágatot (15/d) a bevágással szem-

ben pontosan vízszintesen kell befűrészelni. A kidöntő vágatot a vízszintes bevágás fölött 3-5 cm-rel kell bevágni.

4. A kidöntő vágatot (15/d) olyan mélyen fűré-

szelje be, hogy a törzsátmérő legalább 1/10- ének megfelelő törőél (15/f) maradjon a be- vágás (15/c) és a kidöntő vágat (15/d) között. A törőél megakadályozza, hogy a fa elfordul- jon és a nem megfelelő irányba dőljön. A ki- döntő vágatnak (15/d) a törőélhez (15/f) való közelítésénél a fa dőlésének meg kell kez- dődnie. A fa a fűrészelés közben dől:

Ha a fa esetleg rossz irányba dől, vagy visszahajlik, és beszorítja a láncfűrészt, akkor a kidöntő vágatot abba kell hagyni. A vágat megnyitásához és a fának a kí- vánt döntési vonalba való áthelyezésé- hez ékeket kell behajtani.

A láncfűrészt azonnal húzza ki a vágat- ból, kapcsolja le és tegye le.

Menjen a hátrálási területre.

Ügyeljen a lezuhanó gallyakra és ágakra.

5. Ha a fa állva marad, akkor ékeknek a döntési

vágatba való behajtásával ellenőrzötten kell ledönteni.

6. A fűrészelési munka befejezése után azonnal

vegye le a hallásvédőt és ügyeljen a jelekre vagy a figyelmeztető hívásokra.

Ehhez a munkához a következő pontokat kell fi- gyelembe venni:

A láncfűrészt támassza neki a faágnak, majd a jól hozzáférhető ágakat közvetlenül a fa- törzsnél vágja le (16/a). Lejtős területen alul- ról felfelé előrehaladva dolgozzon.

A nagyobb, lefelé irányuló, a fát támasztó ágakat egyelőre hagyja állni.

A kisebb ágakat egy vágással válassza le.

Ügyeljen a feszültség alatt álló ágakra, eze- ket először felfelé kissé vágja be, majd alulról felfelé fűrészelje át, hogy elkerülje a láncfű- rész beszorulását (16/b).

A szabadon lévő ágakat egy kissé vágja be alulról, majd felülről fűrészelje át (16/c).

Bedugó, hossz- és szívvágatokat csak ta- pasztalt és képzett személyek végezzenek.

7.4 A fa hossztolása (17, 18, 19)

Ehhez a munkához a következő pontokat kell fi- gyelembe venni:

Lejtős területen mindig a fatörzs fölött dolgoz- zon, mivel a fatörzs legurulhat.

A láncfűrészt úgy vezesse, hogy egy testré- sze se legyen a fűrészlánc meghosszabbított lengőterületén.

A láncfűrészt tegye a fatörzsre:

A karmos ütközőt közvetlenül a vágott él mellé helyezze, és a láncfűrészt e pont körül forgassa.

A láncfűrész felrakás közben megcsúsz- hat vagy kissé megugorhat. Ez a fától és a fűrészlánc állapotától függ. Ezért a láncfűrészt mindig szorosan kell tartani.

A vágás végén a láncfűrész a saját súlya mi- att kilendül, mert már nincs alátámasztása a bevágásban. Kontrolláltan tartson a mozgás ellen, de ne fejtsen ki nyomást, hogy a fű- részlánc nehogy a talajhoz érjen.

A vágás befejezése után várja meg, amíg a fűrészlánc leáll, mielőtt a láncfűrészt kikap- csolja.

A láncfűrész motorját mindig kapcsolja ki, mi- előtt a következő fához megy. A fatörzs teljes hossza egyenletesen fekszik fel:

A fatörzset felülről fűrészelje át, és ne fűré- szeljen a talajba (17/a). A fatörzs az egyik végén fekszik fel:

A láncfűrész beszorulásának és a fa forgá- csolódásának megakadályozására először a törzs átmérőjének 1/3-át alulról fűrészelje (18/a), majd a maradékot felülről az alsó vá- gással párhuzamosan fűrészelje át (18/b). A fatörzs mindkét végén felfekszik: A láncfűrész beszorulásának és a fa forgácsoló- dásának megakadályozására először a törzs át- mérőjének 1/3-át alulról fűrészelje (19/a), majd a maradékot alulról a felső vágással párhuzamo- san fűrészelje át (19/b).

7.5 Fűrészáru választékolása (hossztolás)

Ehhez a munkához a következő pontokat kell fi- gyelembe venni:

A vágást biztosan támassza meg (fűrészbak, ékek, gerendák).

Ügyeljen arra, hogy biztosan álljon, valamint testsúlya egyenletes elosztására.2500160_a 277 Karbantartás és ápolás

A rönköket biztosítsa elfordulás ellen.

Csak működő fűrészláncot érintsen a vágás helyéhez. Felhelyezett fűrészlánccal soha ne kapcsolja be a láncfűrészt.

A fát ne tartsa lábbal vagy más személy által.

8 KARBANTARTÁS ÉS ÁPOLÁS

VESZÉLY! Életveszély szakszerűtlen kar- bantartás miatt. Szakképzetlen személyek által végzett karbantartási munkák, valamint nem en- gedélyezett pótalkatrészek használata súlyos, akár halálos sérülésekhez is vezethetnek.

A biztonsági berendezéseket ne távolítsa el és ne helyezze ezeket üzemen kívül.

Csak engedélyezett eredeti pótalkatrészeket használjon.

Rendszeres és szakszerű karbantartással gondoskodjon arról, hogy a készülék műkö- dőképes és tiszta állapotban legyen. VESZÉLY! Életveszély és súlyos sérülé- sek veszélye. Életveszély és a legsúlyosabb sé- rülések veszélye a motor bekapcsolt állapotában.

Csak kikapcsolt motor mellett szabad bármi- lyen beavatkozást végezni. VIGYÁZAT! Sérülésveszély. Az éles szélű és mozgó készülékalkatrészek sérüléseket okoz- hatnak.

Karbantartási, ápolási és tisztítási munkák közben mindig viseljen védőkesztyűt!

Alapvető fontosságú a helyes karbantartás a gép eredeti hatékonyságának és használati biztonságának fenntartására.

Gondoskodjon róla, hogy az összes anyag és csavar megfelelő módon meg legyen húzva, így biztosítva, hogy a gép megfelelő feltéte- lek mellett működjön.

Ne használja a készüléket kopott vagy sérült alkatrészekkel. A sérült alkatrészeket ki kell cserélni és semmiképp nem szabad javítani. Karbantartási munkák előtt:

Kapcsolja ki a motort és hagyja lehűlni.

A gyújtógyertya pipáját húzza le.

A láncfűrészen végzendő munkához viseljen védőkesztyűt.

A védőburkolatot csak akkor távolítsa el, ha magán a vezetősínen vagy a láncon kell be- avatkozást végezni.

Az előírásoknak megfelelően ártalmatlanítsa az olajat, a benzint és az egyéb szennyező anyagokat.

8.1 A levegőszűrő fedelének leszerelése/

felszerelése (20) A levegőszűrő fedelének leszerelése

1. Oldja ki a levegőszűrő tetejének (20/2) rögzí-

tőcsavarjait (20/1) csavarhúzóval.

2. Emelje le (20/a) a levegőszűrő fedelét a ké-

szülékről. A levegőszűrő fedelének felszerelése

1. Helyezze fel (20/b) a készülékre a levegőszű-

2. Húzza meg a levegőszűrő tetejének rögzítő-

8.2 Levegőszűrő tisztítása (21)

FIGYELEM! Veszély a szennyezett, hibás vagy hiányzó levegőszűrő miatt. A készülék motorját visszafordíthatatlan károsodások érhe- tik, ha a levegőszűrő hiányzik, szennyezett vagy hibás.

A levegőszűrő tisztítása a gép hibátlan műkö- désének és hosszú élettartamának feltétele. A motor sérülésének megelőzésére ne hasz- nálja a gépet levegőszűrő nélkül vagy sérült levegőszűrővel.

15 gépüzemóránként végezzen tisztítást.

A szűrőelemet nem lehet kimosni, és mindig csak akkor kell kicserélni, ha szennyezetté válik vagy megsérül. A levegőszűrő leszerelése

1. A motort kapcsolja ki és hagyja lehűlni.

2. Szerelje le a levegőszűrő fedelét (lásd Feje-

zet 8.1 "A levegőszűrő fedelének leszerelé- se/felszerelése (20)", oldal277).

3. Lazítsa meg a szárnyas anyát (21/1).

4. A levegőszűrőt (21/2) húzza felfelé (21/a).

5. A szívónyílást (21/3) egy tiszta kendővel zár-

ja le. Ezzel megakadályozható, hogy a szennyeződés a porlasztótérbe kerüljön. Tisztítsa meg a levegőszűrőt

1. A szűrőt egy ecsettel vagy egy finom kefével

tisztítsa meg, adott esetben sűrített levegővel belülről kifelé óvatosan fúvassa át. Levegőszűrő felszerelése

1. A levegőszűrőt (21/2) tegye fel (21/b) a szí-

vónyílásra (21/3).HU 278 6646 | 6651 | 6656 Karbantartás és ápolás

2. A levegőszűrőt a szárnyas anyával (21/1)

erősen csavarozza fel.

8.3 Gyújtógyertya ellenőrzése/cseréje (22,

23) A szigetelés károsodása, erős elektródabeégés vagy az elektródák beolajozódása esetén a gyúj- tógyertyát ki kell cserélni. Előkészítés

1. A motort kapcsolja ki és hagyja lehűlni.

2. Szerelje le a levegőszűrő fedelét (lásd Feje-

zet 8.1 "A levegőszűrő fedelének leszerelé- se/felszerelése (20)", oldal277).

3. A gyertyapipát (22/1) húzza le.

Az elektródahézag ellenőrzése (23)

1. A gyújtógyertyát (22/2) a mellékelt kombinált

kulccsal csavarja ki.

2. Az elektródát egy kefével tisztítsa meg

3. Mérje meg a távolságot (23/2). A távolságnak

0,6–0,7mm között kell lennie. Gyújtógyertya cseréje

1. A gyújtógyertyát (22/2) a mellékelt kombinált

kulccsal csavarja ki.

2. Az új gyújtógyertyát ütközésig csavarja be.

3. Tegye fel a gyertyapipát a gyújtógyertyára.

8.4 Vezetősín (25, 27)

Az aszimmetrikus kopás megelőzése érdekében a vezetősínt rendszeresen meg kell fordítani. A következő karbantartási munkákat kell elvégez- ni:

Zsírozza be a terelőcsillag csapágyát (27).

Tisztítsa meg (25) a vezetősín hornyát egy kaparóval (nem része a szállítmánynak).

Tisztítsa meg a zsírzófuratokat.

Lapos reszelővel távolítsa el a sorját a veze- tők széléről, majd egyenlítse ki a vezetők kö- zötti esetleges eltéréseket. Ki kell cserélni a vezetősínt, ha:

a horonymélységet kisebb, mint a húzószem magassága (hogy ne érhessen a horony aljá- hoz);

a vezető belső fala úgy elkopott, hogy oldalra dől a lánc.

8.5 A fűrészlánc élezése (24)

VESZÉLY! Életveszély a visszarúgás (kickback) következtében! A szakszerűtlenül megélezett fűrészlánc fokozza a visszarúgás és ezzel a halálos balesetek veszélyét.

A fűrészláncot szakszerűen élezze meg, hogy csökkentse a visszarúgás veszélyét. TUDNIVALÓ A űrészláncok tapasztalatlan használója számára ajánlatos, hogy a fűrészlánc élezésével megfelelő vevőszolgálati szakembert bízzon meg. Biztonsági és hatékonysági okokból mindig a fű- részlánc legyen mindig eléggé élesek. Élezni kell, ha

porszerű forgácsot tapasztalunk.

nagyobb erő szükséges a vágáshoz.

a vágás nem egyenes.

nő az üzemanyag fogyasztás. Ha vevőszolgálattal csináltatja az élezést, megfe- lelő szerszámokkal végzik, így minimális az anyagkopás és az összes fog egyenletes élezé- sét biztosítják. A fűrészlánc saját kezű élezése kerek reszelővel végezhető, amelynek átmérője megfelelő az adott láncfajtához (Lánckarbantartási táblázat). Ügyesség és tapasztalat szükséges ahhoz, hogy a fogak ne sérüljenek meg. A fűrészlánc élezéséhez:

1. Kapcsolja ki a motort, oldja ki a láncféket,

majd fogja be a vezetősínt a felszerelt fűrész- lánccal egy megfelelő satuba, de ügyeljen rá, hogy a fűrészlánc szabadon mozoghasson.

2. Feszítse meg a fűrészláncot, ha meglazul.

3. A reszelőt szerelje a megfelelő vezetőbe,

majd vezesse a fog kihagyásába, közben tartsa meg a fogprofilnak megfelelő egyenle- tes dőlésszöget.

4. Csak néhányszor reszeljen előre, majd a

munkalépést végezze el ugyanebben az irányban az összes fognál (jobbra vagy bal- ra).

5. A vezetősín pozícióját fordítsa meg a satu-

ban és ismételje meg a műveletet az összes többi fognál is.

6. Ellenőrizze, hogy a szélső fog ne nyúljon túl

az ellenőrző szerszámon és az esetleges ki- állást lapos reszelővel reszelje a profil lekere- kítésével.2500160_a 279 Karbantartás és ápolás

7. Élezés után távolítsa el a keletkezett forgá-

csot és port, majd olajfürdővel végezze el a fűrészlánc kenését. Ki kell cserélni a láncot, ha

a fogak hossza kisebb, mint 5 mm;

Ha vannak: a fogakon lévő jelölést a vágóta- gok nem érik el;

a szemek játéka a láncszegecsen túl nagy.

8.6 Lánckenés ellenőrzése (26)

Soha ne üzemeltesse a készüléket a lánc megfe- lelő kenése nélkül. Ellenkező esetben a készülék élettartama csökken. Ezért minden munkakezdés előtt ellenőrizze az olaj mennyiségét az olajtar- tályban és ellenőrizze az olajszállítást.

1. Indítsa el a készüléket.

2. A működő fűrészláncot tartsa kb. 15cm-rel

egy fatönk vagy egy megfelelő alátét fölé. Megfelelő kenés esetén vékony olajfilm képződik a fatönkön (26/1).

8.7 A lánckenés beállítása (28)

VESZÉLY! Életveszély és súlyos sérülé- sek veszélye. Életveszély és a legsúlyosabb sé- rülések veszélye a motor bekapcsolt állapotában.

Csak kikapcsolt motor mellett szabad bármi- lyen beavatkozást végezni. A szállított olaj mennyisége egy beállítócsavarral szabályozható. A beállítócsavar a készülék alsó oldalán található (28/1). Egy kis csavarhúzót használjon a szállított meny- nyiség beállításához:

Az óra járása szerint elforgatva a szállított mennyiség csökken

Az óra járásával ellentétesen forgatva a szál- lított mennyiség nő Munka közben rendszeresen ellenőrizze, hogy elegendő olaj van-e az olajtartályban.

8.8 A fűrészlánc leállásának ellenőrzése

üresjáratban FIGYELMEZTETÉS! Veszély a fűrészlánc mozgása miatt. Egy üresjáratban forgó fűrész- lánc munka közben életveszélyes sérüléseket okozhat.

Semmiképpen se dolgozzon a láncfűrésszek, ha a fűrészlánc üresjáratban mozog.

Minden használat előtt ellenőrizze, hogy a fű- részlánc áll-e, ha a motor üresjáratban műkö- dik.

1. A motort indítsa el és járassa üresjáratban.

2. Ellenőrizze, hogy a fűrészlánc áll-e.

3. Ha a fűrészlánc mozog, a következő hibákról

Az üresjárati fordulatszám túl magas (Üresjárati fordulatszám beállítása a por- lasztónál).

A tengelykapcsoló hibás, szennyezett vagy rosszul van beállítva. Forduljon AL- KO szervizhez.

8.9 Üresjárati fordulatszám beállítása a

porlasztónál Az üresjárati fordulatszám megtalálható a műsza- ki adatok között (Műszaki adatok). A beállítás a legjobban egy fordulatszámmérő segítségével végezhető. Ha az üresjárati fordulatszám helyesen van beál- lítva, a motor üresjáratban működik, a fűrészlánc azonban nem mozog. A használat helyétől függő- en (hegyvidék, síkság) az üresjárati beállítás he- lyesbítése lehet szükséges a „T” üresjárati sza- bályozócsavarral. TUDNIVALÓ Az üresjárati keverék „L” jelű szabályozócsavarját és a teljes terhelés „H” jelű csavarját csak egy AL-KO szervizműhelyben sza- bad beállítani. A fűrészlánc gázadás nélkül mozog: Az üresjárati fordulatszám túl magas.

1. A „T” üresjárati szabályozócsavart (11/6) for-

gassa el az óra járásával ellentétes irányba addig, amíg a fűrészlánc már egyáltalán nem mozog. A motor mindig leáll, ha nincs gázadás: Az üresjárati fordulatszám túl alacsony.

1. A „T” üresjárati szabályozócsavart (11/6) for-

gassa el az óra járásával egyező irányban addig, amíg a motor egyenletesen nem mű- ködik. Ha az optimális porlasztóbeállítás a „T” üresjárati szabályozócsavar segítségével nem érhető el, akkor egy AL-KO szervizzel állíttassa be a por- lasztót.HU 280 6646 | 6651 | 6656 Karbantartás és ápolás

8.10 Lánckarbantartási táblázat

FIGYELMEZTETÉS! Súlyos sérülések ve- szélye. Ha a láncfűrészen nem jóváhagyott fű- részlánc vagy vezetősín található, akkor súlyos sérülések következhetnek be.

Csak engedélyezett fűrészláncokat és veze- tősíneket használjon. A táblázat különböző láncfajták értékeit mutatja be. Lánc típusa Reszelő átmé- rője Fejszög Alulsó szög Fej dőlésszöge (55°) Mélység A szerszám forgásszöge A szerszám dőlésszöge Oldalszög 6646, 6651, 6656 21BPX056E 21BPX056X 4,8mm / 3/16" 30° 10° 60° 0,64mm / 0,025" 21BPX064E 21BPX064X 4,8mm / 3/16" 30° 10° 60° 0,64mm / 0,025" 21BPX072E 21BPX072X 4,8mm / 3/16" 30° 10° 60° 0,64mm / 0,025" 6651, 6656 21LPX056E 21LPX056X 4,8mm / 3/16" 25° 10° 60° 0,64mm / 0,025" 21LPX064E 21LPX064X 4,8mm / 3/16" 25° 10° 60° 0,64mm / 0,025" 21LPX072E 21LPX072X 4,8mm / 3/16" 25° 10° 60° 0,64mm / 0,025"

73LPX060E 73LPX060X 5,5mm / 7/32" 25° 10° 60° 0,64mm / 0,025" 73LPX068E 73LPX068X 5,5mm / 7/32" 25° 10° 60° 0,64mm / 0,025" 73LPX072E 73LPX072X 5,5mm / 7/32" 25° 10° 60° 0,64mm / 0,025"2500160_a 281 Karbantartás és ápolás Lánc típusa Reszelő átmé- rője Fejszög Alulsó szög Fej dőlésszöge (55°) Mélység Mélység Reszelő

8.11 Karbantartási terv

Az alábbi munkákat a felhasználónak kell végre- hajtania. Minden további munkát csak szakembe- rek végezhetnek el. A következő előírások normál használati viszo- nyokra vonatkoznak. Különleges körülmények, pl. különösen hosszú napi munkaidő mellett az előírt karbantartási időközöket megfelelően csökkente- ni kell. Karbantartási terv 5üze- móra után egyszer a munka megkez- dése előtt heten-

50üze- mórán- ként 100üze- mórán- ként szük- ség sze- rint szezon előtt/után, évente Karburátor Üresjárat ellenőrzése X Légszűrő Tisztítás X Csere X Gyújtógyertya Elektróda távolság elle- nőrzése, szükség esetén beállítása X X Csere X X Hangtompító Optikai ellenőrzés és ál- lapotellenőrzés

Üzemanyag tartály, olajtartály Tisztítás X X Láncfék A működés ellenőrzése X Tisztítás, csuklóhelyek kenése X X Lánckenés Ellenőrzés X X FűrészláncHU 282 6646 | 6651 | 6656 Hibaelhárítás Karbantartási terv 5üze- móra után egyszer a munka megkez- dése előtt heten-

50üze- mórán- ként 100üze- mórán- ként szük- ség sze- rint szezon előtt/után, évente Optikai ellenőrzés és ál- lapotellenőrzés, élesség ellenőrzés

Élezés X X Csere, szükség esetén a lánckerék cseréje és a lánckerékcsapágy kené-

Vezetősín Optikai ellenőrzés és ál- lapotellenőrzés

A vezetősín megfordítása X Terelőcsillag kenése X Lánchorony/olajfurat tisz- títása

Láncvezető tető belső ol- dalának tisztítása

Minden elérhető csavar (kivéve állítócsavarok) Meghúzás X X X Teljes gép Optikai ellenőrzés és ál- lapotellenőrzés

Tisztítás (levegőbeme- net, henger-hűtőbordák is) X X X

VIGYÁZAT! Sérülésveszély. Az éles szélű és mozgó készülékalkatrészek sérüléseket okoz- hatnak.

Karbantartási, ápolási és tisztítási munkák közben mindig viseljen védőkesztyűt! TUDNIVALÓ Olyan hibák esetében, ame- lyek nem szerepelnek ebben a táblázatban, vagy amelyeket saját maga nem tudja kijavítani, fordul- jon vevőszolgálatunkhoz.2500160_a 283 Szállítás Zavar Ok Elhárítás A motor nem indítható be vagy mindig leáll. Helytelen folyamat A motort az ebben az üzemeltetési útmutatóban leírtak szerint indítsa be. A gyújtógyertya szennyezett vagy nem megfelelő az elektródahézag Tisztítsa meg vagy cserélje ki a gyújtógyertyát. Elszennyeződött levegőszűrő Tisztítsa meg vagy cserélje ki a le- vegőszűrőt A vezetősín és a fűrészlánc működés közben forró. Füst- képződés. A fűrészlánc túlzottan feszes. Lazítsa meg a láncfeszítőt. Az olajtartály üres. Töltse fel fűrészláncolajjal. Az olajbemeneti nyílás és/ vagy a vezetősín vájata szennyezett. Tisztítsa meg az olajbemeneti nyí- lást és/vagy a vezetősín vájatát. A motor jár, de a fűrészlánc nem mozdul. A fűrészlánc túlzottan feszes. Lazítsa meg a láncfeszítőt. Meghibásodás Forduljon AL-KO szervizhez. Fűrészforgács helyett csak fű- részpor kerül ki. A láncfűrészt neki kell nyomni a fának. A fűrészlánc tompa. Élesítse meg a fűrészláncot vagy keressen fel egy AL-KO szervizt. A készülék szokatlanul rezeg. Meghibásodás Forduljon AL-KO szervizhez.

FIGYELMEZTETÉS! Életveszély és sú- lyos sérülések veszélye. Egy működő fűrész- lánc szállítás közben súlyos, akár halálos sérülé- seket is okozhat.

A láncfűrészt sohase hordja és szállítsa járó fűrészlánccal.

Szállítás tegye meg az előző intézkedéseket. Szállítás előtt tegye meg a következő intézkedé- seket:

1. Kapcsolja ki a motort.

2. Hagyja lehűlni a készüléket.

3. Távolítson el minden forgács- és olajmarad-

4. A védőburkolatot húzza rá a vezetősínre.

A láncfűrészt csak a kengyelmarkolatnál fogva tartsa. A vezetősín ekkor hátrafelé néz. Járművekben: Biztosítsa a láncfűrészt felborulás, károsodás és az üzemelési anyagok kiömlése el- len.

A készüléket minden használat után alaposan tisztítsa meg és tegyen fel minden védőburkolatot – ha vannak. A készüléket száraz, zárható, gyer- mekek által nem elérhető helyen tárolja. Ha a készüléket 2–3 hónapnál hosszabb ideig nem szeretné használni, akkor a károsodások el- kerülése érdekében a következő munkákat kell elvégezni:

1. Az üzemanyagtartályt és az olajtartályt telje-

2. A fűrészláncot és a vezetősínt vegye le, tisz-

títsa meg és rozsdavédő olajjal permetezze be.

3. A készüléket lehetőleg száraz helyen tárolja.

FIGYELEM! A készülék károsodhat. A be- száradt/ragacsos fűrészláncolaj hosszabb tárolás esetén károsítja az olajvezető alkatrészeket.

A fűrészláncolajat hosszabb tárolás előtt tá- volítsa el a készülékből.

A benzin és a motorolaj nem tartozik a háztartási hulladékhoz vagy a szennyvízhez, hanem gondoskodni kell a szétválogatott begyűjtéséről, ill. ártalmatlanításáról!HU 284 6646 | 6651 | 6656 Műszaki adatok

A gép ártalmatlanítása előtt az üzemanyag- tartályt és a motorolajtartályt ki kell üríteni!

A csomagolás, a gép és a tartozékok újra- hasznosítható anyagokból készültek, ezért ennek megfelelően kell leselejtezni őket.

Láncfűrészek Típus 6646 6651 6656 Cikkszám 127523 127524 127525 Motortípus 2 ütemű, léghűté- ses 2 ütemű, léghűté- ses 2 ütemű, léghűté- ses Motor lökettérfogata 46,5cm³ 50,9cm³ 55,5cm³ Maximális motorteljesítmény kW-ban (az ISO 7293 szerint) 2,0/9000 min

Easy Start rendszer Igen / Primer Igen / Primer Igen / Primer Üresjárati fordulatszám 3000 +/- 400min

Maximális fordulatszám 13000min

Üzemanyag Benzin, ólommen- tes, legalább 90oktános Benzin, ólommen- tes, legalább 90oktános Benzin, ólommen- tes, legalább 90oktános Keverési arány 1:50 1:50 1:50 Üzemanyagtartály térfogata 510cm

Olajtartály térfogata 290cm

Fogak száma 7T 7T 7T

Osztás 0,325" / 8,255mm 0,325" / 8,255mm 0,325" / 3/8" 8,255 / 9,525mm Láncbiztosítás Igen / automatikus Igen / automatikus Igen / automatikus A láncfűrész tömege üres tartályokkal:

Súly vezetősínnel és fűrészlánc- cal max. 6,89kg max. 7,0kg max. 7,0kg a 0,325" esetén max. 7,25kg a 3/8" esetén

Súly vezetősín és fűrészlánc nél- kül 5,75kg 5,75kg 5,75kg Hangnyomásszint LpA (a DIN EN ISO 22868 szerint) 99,1dB(A), K=3,0dB(A) 100,8dB(A), K=3,0dB(A) 100,3dB(A), K=3,0dB(A) Hangteljesítményszint LwA (a DIN EN ISO 22868 szerint) 112,4dB(A), K=3,0dB(A) 112,9dB(A), K=3,0dB(A) 113,2dB(A), K=3,0dB(A) Egyenértékű rezgési összérték (a DINENISO22867 szerint): Első markolat (K = 1,5 m/s

4,43m/s 22500160_a 285 Műszaki adatok Típus 6646 6651 6656 Hátsó markolat (K = 1,5 m/s

-értékek a motortípust, ill. a motorcsaládot képviselő alap(motor) állandó ellenőrzési ciklu- sokban, laboratóriumi körülmények között végzett vizsgálatának során kapott eredmények, és nem jelentenek kizárólagos és implicit garanciát egy adott motor teljesítményére. Fűrészláncok és láncvezető sínek Fűrészláncok Vezetősínek Készü- léktí- pus Oreg- on tí- pus Osztás Lánc- szem- széles- ség Se- bes- ség Fog tí- pusa Típus Oreg-

Hasz- nos hossz Fogak száma 6646, 6651,

A garanciával, javítással vagy pótalkatrészekkel kapcsolatos kérdések esetén kérjük, forduljon a legközelebbi AL-KOszervizhez. Ezeket megtalál- ja az interneten a következő oldalon: www.al-ko.com/service-contacts 15 GARANCIA A berendezés esetleges anyag- és gyártási hibáinak elhárítása javítással vagy alkatrészcserével törté- nik a törvényben előírt jótállási időn belül. A jótállási határidőt azon ország jogrendszere határozza meg, ahol a berendezést vásárolták. A garancia kizárólag akkor érvényes, ha:

betartják ezt az üzemeltetési utasítást

szakszerűen használják a berendezést

csak eredeti pótalkatrészeket használnak A garancia nem érvényes

önhatalmú javítási próbálkozás

önhatalmú műszaki módosítások

nem rendeltetésszerű használat esetén A garancia nem vonatkozik:

a használatból eredő festékhibákra,

a kopó alkatrészekre, amelyek a pótalkatrész-katalógusban be vannak keretezve xxxxxx (x)

belső égésű motorokra (ezekre a motorgyártó cég garanciális rendelkezései érvényesek). A garancia az első végfelhasználó vásárlásától lép életbe. Az időpont meghatározásakor a fizetési bi- zonylaton szereplő dátum a mérvadó. A garanciajeggyel és az eredeti fizetési bizonylattal forduljon a szakkereskedéshez vagy a legközelebbi hivatalos ügyfélszolgálathoz. A vevő eladóval szembeni kel- lékszavatossági jogainak törvényes érvényesítési lehetőségeit a jelen nyilatkozat nem befolyásolja.2500160_a 287 Oversættelse af den originale brugsanvisning
