LIETOŠANAS INSTRUKCIJA Solo 6651 AL-KO

1.2 Zīmju skaidrojums un signālvārdi....... 432

2 Izstrādājuma apraksts.............................. 432

2.1 Paredzētais lietojums ......................... 432

2.2 Iepriekš paredzama potenciāli nepa-

2.4 Drošības un aizsardzības ierīces ....... 433

2.5 Simboli uz iekārtas ............................. 433

2.6 Piegādes komplektācija .....................434

2.7 Izstrādājuma pārskats (01)................. 434

3 Drošības norādījumi................................. 435

3.1 Drošības norādījumi darbam ar ķē-

des zāģi.............................................. 435

3.2 Atsitiena cēloņi un novēršana ............ 436

3.3 Darba drošības norādījumi................. 436

3.3.4 Vibrācijas noslodze...................... 437

3.3.5 Trokšņa piesārņojums ................. 438

3.3.6 Rīcība ar benzīnu un eļļu............. 438

3.3.7 Cilvēku, dzīvnieku un īpašuma

(no 02 līdz 06) .................................... 439 5 Ekspluatācijas sākšana ........................... 439

5.2 Ķēdes eļļošanas līdzeklis ................... 440

5.3 Ekspluatācijas līdzekļu uzpilde (07) ... 440

6.1 Motora ieslēgšana/izslēgšana ............441

6.1.1 Motora iedarbināšana (10, 11).....442

6.3 Pārslēgšana starp normālu/vasaras

un ziemas darbības režīmu(29).........443 7 Uzvedība darba laikā un darba tehnika.....443

7.5 Zāģmateriālu garināšana....................445

8 Tehniskā apkope un tīrīšana.....................445

8.1 Gaisa filtra vāka demontāža/montāža

8.3 Aizdedzes sveces pārbaude/nomaiņa

8.6 Ķēdes eļļošanas pārbaude (26)..........447

8.7 Ķēdes eļļošanas pārtraukšana (28)....447

8.8 Zāģa ķēdes pārbaude tukšgaitas re-

žīmā....................................................447

8.9 Tukšgaitas apgriezienu skaita iestatī-

8.11 Tehniskās apkopes plāns ...................449

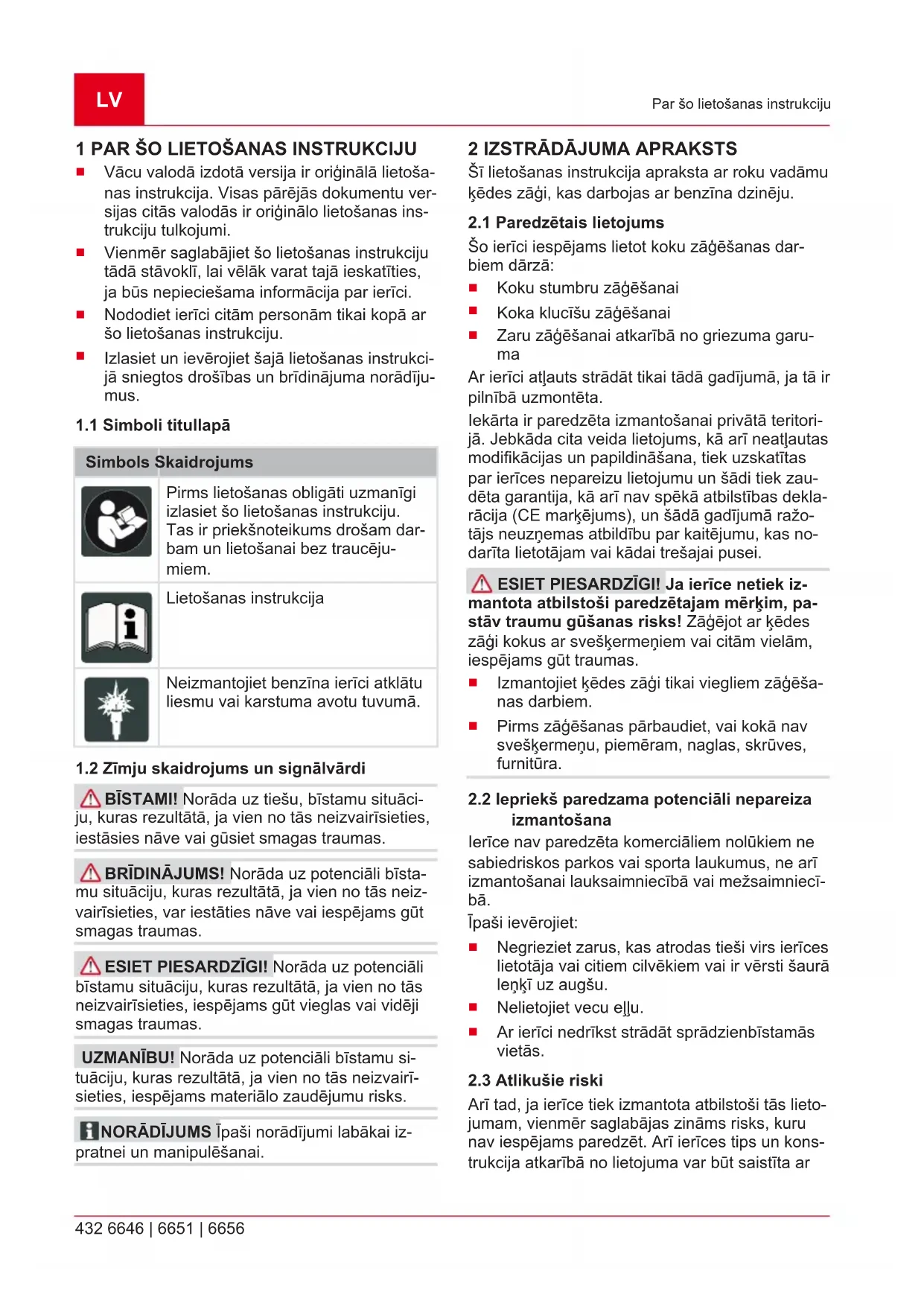

Vācu valodā izdotā versija ir oriģinālā lietoša- nas instrukcija. Visas pārējās dokumentu ver- sijas citās valodās ir oriģinālo lietošanas ins- trukciju tulkojumi.

Vienmēr saglabājiet šo lietošanas instrukciju tādā stāvoklī, lai vēlāk varat tajā ieskatīties, ja būs nepieciešama informācija par ierīci.

Nododiet ierīci citām personām tikai kopā ar šo lietošanas instrukciju.

Izlasiet un ievērojiet šajā lietošanas instrukci- jā sniegtos drošības un brīdinājuma norādīju- mus.

1.1 Simboli titullapā

Simbols Skaidrojums Pirms lietošanas obligāti uzmanīgi izlasiet šo lietošanas instrukciju. Tas ir priekšnoteikums drošam dar- bam un lietošanai bez traucēju- miem. Lietošanas instrukcija Neizmantojiet benzīna ierīci atklātu liesmu vai karstuma avotu tuvumā.

1.2 Zīmju skaidrojums un signālvārdi

BĪSTAMI! Norāda uz tiešu, bīstamu situāci- ju, kuras rezultātā, ja vien no tās neizvairīsieties, iestāsies nāve vai gūsiet smagas traumas. BRĪDINĀJUMS! Norāda uz potenciāli bīsta- mu situāciju, kuras rezultātā, ja vien no tās neiz- vairīsieties, var iestāties nāve vai iespējams gūt smagas traumas. ESIET PIESARDZĪGI! Norāda uz potenciāli bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairīsieties, iespējams gūt vieglas vai vidēji smagas traumas. UZMANĪBU! Norāda uz potenciāli bīstamu si- tuāciju, kuras rezultātā, ja vien no tās neizvairī- sieties, iespējams materiālo zaudējumu risks. NORĀDĪJUMS Īpaši norādījumi labākai iz- pratnei un manipulēšanai.

2 IZSTRĀDĀJUMA APRAKSTS

Šī lietošanas instrukcija apraksta ar roku vadāmu ķēdes zāģi, kas darbojas ar benzīna dzinēju.

2.1 Paredzētais lietojums

Šo ierīci iespējams lietot koku zāģēšanas dar- biem dārzā:

Koku stumbru zāģēšanai

Koka klucīšu zāģēšanai

Zaru zāģēšanai atkarībā no griezuma garu-

Ar ierīci atļauts strādāt tikai tādā gadījumā, ja tā ir pilnībā uzmontēta. Iekārta ir paredzēta izmantošanai privātā teritori- jā. Jebkāda cita veida lietojums, kā arī neatļautas modifikācijas un papildināšana, tiek uzskatītas par ierīces nepareizu lietojumu un šādi tiek zau- dēta garantija, kā arī nav spēkā atbilstības dekla- rācija (CE marķējums), un šādā gadījumā ražo- tājs neuzņemas atbildību par kaitējumu, kas no- darīta lietotājam vai kādai trešajai pusei. ESIET PIESARDZĪGI! Ja ierīce netiek iz- mantota atbilstoši paredzētajam mērķim, pa- stāv traumu gūšanas risks! Zāģējot ar ķēdes zāģi kokus ar svešķermeņiem vai citām vielām, iespējams gūt traumas.

Izmantojiet ķēdes zāģi tikai viegliem zāģēša- nas darbiem.

Pirms zāģēšanas pārbaudiet, vai kokā nav svešķermeņu, piemēram, naglas, skrūves, furnitūra.

2.2 Iepriekš paredzama potenciāli nepareiza

izmantošana Ierīce nav paredzēta komerciāliem nolūkiem ne sabiedriskos parkos vai sporta laukumus, ne arī izmantošanai lauksaimniecībā vai mežsaimniecī- bā. Īpaši ievērojiet:

Negrieziet zarus, kas atrodas tieši virs ierīces lietotāja vai citiem cilvēkiem vai ir vērsti šaurā leņķī uz augšu.

Nelietojiet vecu eļļu.

Ar ierīci nedrīkst strādāt sprādzienbīstamās vietās.

Arī tad, ja ierīce tiek izmantota atbilstoši tās lieto- jumam, vienmēr saglabājas zināms risks, kuru nav iespējams paredzēt. Arī ierīces tips un kons- trukcija atkarībā no lietojuma var būt saistīta ar2500160_a 433 Izstrādājuma apraksts turpmāk tekstā uzskaitītajiem potenciālajiem ris- kiem.

Saskare ar brīviem ķēdes zobiem (sagrieša- nās risks).

Piekļuve rotējošai ķēdei (sagriešanās risks).

Pēkšņa un neparedzama aizsarga kustība (sagriešanās risks).

No ķēdes atdalošās daļas (griezumi / traumu gūšanas risks).

No apstrādājamā koka atdalošās daļas.

No apstrādājamā koka atdalošo daļu ieelpo- šana.

Benzīna dzinēja izmeši.

Ādas saskare ar degvielu (benzīns / eļļa).

Dzirdes ietekmēšana darba laikā, nelietojot dzirdes aizsarglīdzekļus.

2.4 Drošības un aizsardzības ierīces

BRĪDINĀJUMS! Ievainojumu risks! Bojā- tas un atslēgtas drošības un aizsardzības ierīces var būt iemesls smagām traumām.

Bojātas drošības un aizsardzības ierīces ir jā- saremontē.

Nekādā gadījumā neveidojiet drošības ierīču un aizsargierīču apvadus. Zāģa ķēdes sliedes aizsargpārsegs Aizsargpārsegu ir jāuzstāda uz sliedes un ķēdes pirms transportēšanas, lai nepieļautu cilvēku sa- vainošanos un priekšmetu bojājumus. Ķēdes bremze Ķēdes bremze tiek aktivēta ar rokas aizsargu at- sitiena gadījumā un tā nekavējoties apstādina zā- ģa ķēdi. Drošības bloķēšanas taustiņš Gāzes sviru iespējams nospiest tikai tad, ja ir no- spiests drošības bloķēšanas taustiņš.

2.5 Simboli uz iekārtas

Simbols Skaidrojums Izmantojot ierīci, ievērojiet īpašu piesardzību! Atsitiena risks! Simbols Skaidrojums Pirms ekspluatācijas sākšanas izla- siet lietošanas instrukciju! Lietot aizsargķiveri, dzirdes un acu aizsardzības līdzekļus! Valkājiet aizsargcimdus! Izmantot neslīdošus apavus! Nedarbināt ķēdes zāģi, turot to vie- nā rokā! Darba laikā ķēdes zāģi vienmēr tu- rēt ar abām rokām! Benzīna / eļļas maisījuma tvertne Uzsūknēšanas poga Saule: Normāls/vasaras darbības režīms Sniega pārsla: Ziemas lietošana Drošas ekspluatācijas un apkopju nodrošināša- nai, simboli uz ierīces ir iepresēti. Vienmēr ņe- miet vērā šos norādījumus. Simbols Skaidrojums Degvielas maisījuma uzpildes atve-

Atrašanās vieta: uz benzīna tvert- nes, tvertnes noslēga tuvumāLV 434 6646 | 6651 | 6656 Izstrādājuma apraksts Simbols Skaidrojums Ķēdes eļļas uzpildes atvere Atrašanās vieta: uz eļļas tvertnes, eļļas tvertnes noslēga tuvumā Motora slēdža nospiešana Iestatiet slēdzi "STOP" pozīcijā, motors tiek nekavējoties izslēgts. Atrašanās vieta: kreisajā pusē pie aizmugurējā roktura Gaisa vārsta grozāmās pogas lieto- šana: Griežot gaisa vārsta grozāmo pogu pretēji pulksteņa rādītāju vir- zienam gaisa vārsts aizveras. Ja gaisa vārsts aizveras, pagrieziet gaisa vārsta grozāmo pogu pulkste- ņa rādītāju virzienā, lai gaisa vārsts atvērtu atkārtoti. Atrašanās vieta: gaisa filtra vāks Eļļas sūkņa iestatīšana: Pagrieziet stieni ar skrūvgriezi bultas virzienā līdz MAX pozīcijai stiprākai ķēdes eļļošanas plūsmai, vai līdz pozīcijai MIN mazākai plūsmai. Atrašanās vieta: piedziņas bloka apakšdaļa Skrūve, kas atrodas zem marķēju- ma "H" ļauj iestatīt degmaisījumu pie lieliem motora apgriezieniem. Atrašanās vieta: labajā pusē aug- šā pie aizmugurējā roktura Skrūve, kas atrodas zem marķēju- ma "L" ļauj iestatīt degmaisījumu pie zemiem motora apgriezieniem. Atrašanās vieta: labajā pusē aug- šā pie aizmugurējā roktura Skrūve, kas atrodas virs marķējuma "T" ļauj iestatīt tukšgaitas apgriezie- nus. Atrašanās vieta: labajā pusē aug- šā pie aizmugurējā roktura Uzrāda, kurā virzienā tiek atlaista (baltā bulta), vai ieslēgta (melnā bulta) ķēdes bremze. Atrašanās vieta: augšpusē uz zo- brata aizsarga Simbols Skaidrojums Uzrāda ķēdes uzstādīšanas virzie- nu. Atrašanās vieta: vadsliedes priekš- pusē Lai atvērtu dekompresijas vārstu, nospiediet dekompresijas taustiņu. Garantētais trokšņu līmenis:

2.6 Piegādes komplektācija

Pēc iepakojuma atvēršanas pārbaudiet, vai kom- plektācijā ir piegādāti visi komponenti.

Nr. Detaļa 1 Vadsliede 2 Zāģa ķēde 3 Benzīna ķēdes zāģis 4 Zāģa ķēdes vadsliedes aizsargpārsegs 5 Vīle 6 Skrūvgriezis 7 Kombinētā atslēga 8 Lietošanas instrukcija

2.7 Izstrādājuma pārskats (01)

Nr. Detaļa 1 Vadsliede 2 Zāģa ķēde2500160_a 435 Drošības norādījumi Nr. Detaļa 3 Priekšējais rokas aizsargs 4 Priekšējais roktura loks 5 Gaisa filtra vāks 6 Gaisa filtra vāka stiprinājuma skrūves 7 Akseleratora sviru 8 Drošības bloķēšanas taustiņš 9 Aizmugurējais roktura loks 10 Pārslēdzējs motora izslēgšanai, auto- mātiski atlokās 11 Degvielas tvertne 12 Gaisa vārsta grozāmā poga (aukstajai iedarbināšanai) 13 Startera rokturis 14 Eļļas tvertne 15 Zāģa ķēdes vadsliedes aizsargpār- segs 16 Izvirzījums atdurei pret koku 17 Vadsliedes stiprināšanas uzgriežņi 18 Vadsliedes stiprinājums 19 Uzsūknēšanas pogas lode 20 Dekompresijas taustiņš 21 Lietošanas instrukcija

Katru dienu pirms katras lietošanas reizes un pēc katras nokrišanas reizes vai starpgadīju- ma pārbaudiet ierīci, piem., vai sitiens vai trieciens nav radījis bojājumus un vai ierīce ir darba stāvoklī.

Pievērsiet degvielas sistēmas hermētisku- mam un drošības ierīču darbību. Nekādā ga- dījumā neturpiniet lietot ierīces, kas nav dro- šas. Šaubu gadījumā sazinieties ar tirgotāju.

Lietojot ierīces, izmantojiet dzirdes aizsarglī- dzekļus - īpaši katru dienu strādājot ilgāk ne- kā 2,5 stundas. Ierīces ekspluatācijas laikā rodas skaļš troksnis, kas operatoram var ra- dīt dzirdes orgānu bojājumus.

Valkājiet cimdus aizsardzībai pret vibrāciju un regulāri atpūtieties, lai novērstu Reino sindro- ma rašanos. Ilgāka ierīces lietošana var radīt vibrācijas radītus roku apasiņošanas traucē- jumus. Precīzu lietošanas ilgumu nav iespē- jams noteikt. Tas ir atkarīgs no dažādiem fak- toriem. Pastāvīgi lietojot ierīci, uzmaniet sa- vas rokas un pirkstus. Sazinieties ar ārstu, ja rodas simptomi, piem., zūd sajūtas, rodas sā- pes, nieze, samazinās ķermeņa spēks vai iz- mainās ādas krāsa vai āda.

Nekad nelietojiet ierīci slēgtās telpās un izslē- dziet to, ja ierīces lietošanas laikā jums var kļūt slikti, rasties reibonis vai nespēks. Neka- vējoties lūdziet ārsta palīdzību. Ierīces dzinē- ja darbības laikā veidojas indīgas dūmgāzes. Šīs gāzes var būt bez smaržas un neredza- mas.

Neizmantojiet ierīci atklātu liesmu vai karstu- ma avotu tuvumā. Benzīna un smēreļļas tvai- ki ir ļoti viegli uzliesmojošas vielas.

Ja, strādājot ar ierīci veidojas putekļi, dūma- ka vai dūmi, lietojiet respiratoru. Tie var būt bīstami veselībai.

3.1 Drošības norādījumi darbam ar ķēdes

Kamēr zāģis strādā, tā ķēdes tuvumā ne- drīkst atrasties ķermeņa daļas. Pirms zāģa iedarbināšanas pārliecinieties, ka zāģa ķē- dei nekas nepieskaras. Strādājot ar ķēdes zāģi, viens neuzmanības mirklis var izraisīt apģērba vai ķermeņa daļu ieķeršanu zāģa ķēdē.

Ķēdes zāģis vienmēr jātur ar labo roku pie aizmugurējā roktura un ar kreiso roku pie priekšējā roktura. Ķēdes zāģa turēšana pre- tējā darba pozīcijā palielina traumu risku un nedrīkst tikt izmantota.

Elektroiekārtu drīkst satvert tikai aiz rok- turu izolētajām virsmām, jo zāģa ķēde var aizķert apslēptus elektrības vadus. Ja zā- ģa ķēde nonāk saskarē ar zem sprieguma esošu vadu, spriegums tiek novadīts uz elek- troiekārtas metāla daļām, un tādējādi lietotājs ir pakļauts elektrošoka riskam.

Izmantojiet aizsargbrilles un dzirdes aiz- sarglīdzekļus. Tiek ieteikts lietot arī drošī- bas aprīkojumu galvai, rokām, kājām un pēdām. Piemērots aizsargapģērbs samazina traumu risku, kuru rada izmestās skaidas un nejauša pieskaršanās zāģa ķēdei.

Nestrādājiet ar ķēdes zāģi atrodoties ko- kā. Rīkojoties ar ierīci kokā, pastāv risks gūt traumas.

Vienmēr pievērsiet uzmanību stabilai pozī- cijai un izmantojiet ķēdes zāģi tikai tad, jaLV 436 6646 | 6651 | 6656 Drošības norādījumi stāvat uz cietas, stingras un līdzenas ze- mes. Nestabila augsne vai nestabilas stāvē- šanas virsmas, piemēram, kāpnes, var izrai- sīt līdzsvara zaudēšanu vai kontroles zaudē- šanu pār zāģa darbību.

Zāģējot zaru, kas ir saliekts un nosprie- gots, ņemiet vērā, ka tas var atlēkt atpa- kaļ. Ja spriegums koka šķiedrās tiek atbrī- vots, nospriegotais zars var iesist lietotājam un/vai izraut zāģi no rokām.

Īpaša uzmanība nepieciešama, zāģējot pa- mežu un jaunus kokus. Tievais materiāls var ieķerties zāģa ķēdē un iesist lietotājam vai izraisīt līdzsvara zaudēšanu.

Izslēgtā stāvoklī turiet ķēdes zāģi aiz priekšējā roktura, pagriežot zāģa ķēdi prom no sava ķermeņa. Ķēdes zāģu trans- portēšanas vai glabāšanas laikā tiem jāuz- velk aizsargapvalks. Rūpīga apiešanās ar ķēdes zāģi samazina nejaušas saskares ie- spēju ar zāģa ķēdi tās darbības laikā.

Ievērojiet eļļošanas, ķēdes nospriegoša- nas un piederumu maiņas norādes. Nepa- reizi nospriegota vai ieeļļota ķēde var tikt pār- rauta vai palielināt atsitiena risku.

Zāģējiet tikai koku. Neizmantojiet zāģi dar- biem, kuriem tas nav paredzēts. Piemē- ram: neizmantojiet ķēdes zāģi plastmasas, mūra vai celtniecības materiālu zāģēšanai, ja tie nav no koka. Ķēdes zāģa izmantošana darbiem, kuriem tas nav paredzēts, var radīt bīstamas situācijas.

3.2 Atsitiena cēloņi un novēršana

Atsitiens var rasties, ja vadotnes gals saskaras ar priekšmetu vai koks izliecas un zāģa ķēde tiek ie- spiesta griezumā. Dažos gadījumos sliedes gala saskare ar kādu priekšmetu var izraisīt negaidītu, atpakaļvirzienā vērstu atsitienu, kura laikā sliede tiek pasista uz augšu operatora virzienā. Zāģa ķēdes iestrēgšana pie sliedes augšējās šķautnes var izraisīt vadotnes strauju atsitienu lietotāja virzienā. jebkura no šīm reakcijām var izraisīt kontroles pār zāģi zaudēšanu un radīt smagas traumas. Nepaļaujieties tikai uz ķēdes zāģī iebūvētajām drošības ierīcēm. Kā zāģa lietotājam, jums jāpie- mēro dažādi līdzekļi, lai nodrošinātu darbu bez negadījumiem un traumām. Atsitiens ir instrumenta nepareizas vai neprasmī- gas lietošanas sekas. To var novērst, piemērojot tālāk minētos piesardzības pasākumus:

Turiet zāģi cieši ar abām rokām tā, lai īk- šķis un pirkti aptvertu zāģa rokturi. Novie- tojiet savu ķermeni un rokas tādā pozīcijā, lai varētu pretoties atsitiena radītajam spēkam. Ja tiek pielietoti piemēroti paņēmie- ni, operators var kontrolēt atsitiena radīto spēku. Nekādā gadījumā neizlaidiet zāģi no rokām.

Izvairieties no nepareizas ķermeņa pozīci- jas un nezāģējiet augstāk par plecu līme- ni. Tādējādi jūs izvairīsieties no nejaušas sa- skares ar vadotnes galu un iegūsiet labāku kontroli pār zāģi neprognozējamās situācijās.

Vienmēr izmantojiet ražotāja norādītās re- zerves vadotnes un zāģa ķēdes. Neparei- zas rezerves vadotnes un ķēdes var izraisīt ķēdes pārtrūkšanu un/vai atsitienu.

Ievērojiet ražotāja norādījumus attiecībā uz zāģa ķēdes asināšanu un apkopi. Pārāk zems iegriešanas dziļuma ierobežotājs var palielināt atsitiena risku.

3.3 Darba drošības norādījumi

Ņemiet vērā specifiskos valstī spēkā esošos drošības noteikumus, piemēram, arodbiedrī- bu, sociālās apdrošināšanas, darba aizsar- dzības iestāžu.

Strādājiet ar ierīci tikai pietiekamā dienas gaismā vai mākslīgajā apgaismojumā.

Nodrošiniet, lai darba zonā nebūtu lieku priekšmetu (piemēram, zāģējamo materiālu daļas) - paklupšanas risks.

Iekārtas lietotājs ir atbildīgs par nelaimes ga- dījumiem, kuriem tiek pakļautas citas perso- nas un to īpašums.

Ierīci nedrīkst lietot jaunieši, kuriem nav 16 gadu, vai personas, kas nezina lietošanas instrukciju.

Gadījumā, ja ķēdes zāģi lietojat pirmo reizi, rīkojieties, kā norādīts turpmāk tekstā: Lū- dziet pārdevējam vai citam profesionālim pa- skaidrot, kā strādāt ar ķēdes zāģi vai arī ap- meklējiet apmācības.

Tie, kas strādā ar ķēdes zāģi, nedrīkst būt noguruši, viņiem jābūt veseliem un mun- driem. Tiem, kas veselības apsvērumu dēļ nedrīkst piepūlēties, jāpajautā savam ārstam, vai viņi var strādāt ar ķēdes zāģi.2500160_a 437 Drošības norādījumi

Veiciet pasākumus, lai pasargātos no vib- rāciju slodzes. Faktiskās vibrācijas vērtības tehniskajos datos var atšķirties no norādītām vērtībām atkarībā no instrumenta lietojuma. Ņemiet vērā visu darba procesu, tostarp brī- žus, kad instruments strādā tukšgaitā vai ir izslēgts. Šie pasākumi, citu starpā ietver arī instrumenta un tā sastāvdaļu regulāro apkopi un kopšanu, roku siltuma saglabāšanu, regu- lārus pārtraukumus, kā arī labu darba proce- su plānošanu.

Nosakiet maksimālo darba laiku un darba pārtraukumus atkarībā no vibrācijas vērtī- bām.

Ņemiet vērā valstī spēkā esošos noteikumus dar- ba laikam ar ķēdes zāģiem. Darba laiku ar ķēdes zāģiem var ierobežot nacionāli vai vietēji noteiku- mi.

3.3.3 Darbs ar ķēdes zāģi

BRĪDINĀJUMS! Smagu traumu risks. Iz- mantojot ķēdes zāģi, kam nav pilnībā pabeigta montāža, iespējams gūt smagas traumas.

Izmantojiet ķēdes zāģi tikai pēc tam, kad ir pilnībā pabeigta tā montāža.

Pirms katras lietošanas reizes veiciet vizuālu pārbaudi, lai pārbaudītu, vai ķēdes zāģis ir pilnībā samontēts, vai tam nav bojātu vai no- dilušu detaļu. Drošības un aizsargaprīkoju- mam nedrīkst būt veiktas nekādas modifikā- cijas.

Nestrādājiet viens pats.

Tā kā ir iespējami nelaimes gadījumi, vien- mēr ir jābūt līdzi pirmās palīdzības aptieciņai.

Izvairieties no saskaršanas ar metāliskiem priekšmetiem, kas atrodas zemē vai ir elek- triski saistīti ar to.

Individuālais aizsargaprīkojums ir uzskaitīts turpmāk tekstā.

Dzirdes aizsarglīdzekļi (piem., dzirdes aizsargaustiņas) jo īpaši ieteicams lietot, ja darba laiks dienas laikā pārsniedz 2,5stundas.

Aizsargbikses ar aizsardzību pret iezāģē- šanu

Aizsargapavi ar neslīdošu zoli, tērauda kapi un tērauda ieliktni.

Nepaceliet ķēdes zāģi virs plecu līmeņa, jo šādi droša lietošana vairs nav iespējama.

Mainot darba vietu, izslēdziet motoru un uz- velciet ķēdes aizsargu.

Nelietojot instrumentu, izslēdziet benzīna mo- toru un uzstādiet ķēdes aizsargu.

Ķēdes zāģi lieciet tikai, kad tas ir izslēgts.

Ķēdes zāģis nav paredzēts koku pacelšanai vai pārvietošanai.

Stumbrus, kuri ir resnāki nekā aizsarga ga- rums, drīkst zāģēt tikai profesionāļi.

Sāciet zāģēšanu tikai ar strādājošu zāģa ķē- di, nekad neieslēdziet ķēdes zāģi ar pielieka- mo zāģa ķēdi.

Raugieties, lai zāģa ķēdes eļļa nenokļūtu augsnē.

Nezāģējiet lietus, sniega vai vētras laikā.

Nekādā gadījumā neizslēdziet drošības ierī- ces un aizsargierīces.

3.3.4 Vibrācijas noslodze

Vibrācijas radīts risks Faktiskā vibrāciju emisijas rādītājs ierīces ekspluatācijas laikā var atšķirties no ražotāja norādītās vērtības. Pirms lietošanas un lieto- šanas laikā ievērojiet turpmāk uzskaitītos ie- tekmējošos faktorus.

Vai ierīce tiek izmantota atbilstoši lietoša- nas nolūkam?

Vai apstrādājamais materiāls tiek no- griezts vai apstrādāts pareizi?

Vai ierīce ir labā darba stāvoklī?

Vai griešanas aprīkojums ir pareizi uzasi- nāts un ir uzstādīts pareizs griešanas darbarīks?

Vai ir uzstādīti rokturi un, ja tas ir nepie- ciešams, ir uzstādīti vibrācijas slāpējoši rokturi, kā arī, vai tie ir kārtīgi piestiprināti pie ierīces?

Darbiniet ierīci tikai ar nepieciešamo iekšde- dzes motora apgriezienu skaitu, kas nepie- ciešams attiecīgā darba veikšanai. Izvairie- ties no ierīces darbināšanas ar maksimāla- jiem apgriezieniem, lai samazinātu troksni un vibrāciju.

Nepareizas ekspluatācijas un apkopes dēļ var palielināties ierīces radītais troksnis un vibrācijas. Tas rada kaitējumu veselībai. Šā- dā situācijā nekavējoties izslēdziet ierīci un veiciet tās remontu pilnvarotā servisa centrā.LV 438 6646 | 6651 | 6656 Drošības norādījumi

Vibrāciju radītais slodzes līmenis ir atkarīgs no veicamā darba vai ierīces izmantošanas veida. Novērtējiet šo līmeni un paredziet pie- tiekami ilgus darba pārtraukumus. Šādi rīko- joties, ievērojami samazināsiet vibrācijas slo- dzi kopumā visā darba laikā.

Pārāk ilgi lietojot ierīci, tā izraisīs operatora ķermeņa vibrācijas, kas var būt iemesls asins cirkulācijas problēmām (pazīme— „pirksti kļūst balti”). Lai mazinātu šo risku, uzvelciet cimdus un nodrošiniet, lai rokas būtu siltas. Ja konstatējat pazīmi „balti pirksti”, nekavējo- ties konsultējieties pie ārsta. Šī pazīme ie- tver: Jūtīguma samazināšanās, tirpšana, nie- ze, sāpes, spēka zudums, ādas krāsas vai stāvokļa izmaiņas. Parasti šie simptomi ietek- mē pirkstus, rokas vai pulsu. Zemā tempera- tūrā (mazākā nekā 10°C) šie riski samazi- nās.

Darba dienas laikā centieties ievērot garākus darba pārtraukumus, lai jūsu ķermenis varētu atgūties no trokšņa un vibrācijām. Plānojiet savu darbu tā, lai, strādājot ar ierīcēm, kam ir augsts vibrāciju līmenis, darba laiks būtu sa- dalīts uz vairākām dienām.

Ja darba laikā, turot ierīci rokās, sajūtat dis- komfortu vai notiek ādas krāsas izmaiņas, nekavējoties pārtrauciet darbu. Izmantojiet pietiekami ilgus darba pārtraukumus. Nepār- traucot darbu pietiekami ilgi, var iestāties ro- ku-plaukstu vibrācijas sindroms.

Samaziniet vibrācijas iedarbības risku līdz minimumam. Veiciet ierīces kopšanu atbilsto- ši norādījumiem lietošanas instrukcijā.

Ja ierīci nākas izmantot bieži, sazinieties ar vietējo izplatītāju, lai iegādātos pretvibrācijas piederumus (piem., rokturus).

Plānojot darbu, novērtējiet, kā var samazināt vibrācijas ietekmi.

3.3.5 Trokšņa piesārņojums

Ir noteikts trokšņa līmenis, no kura, darbojoties šai ierīcei, nevar izvairīties. Paredziet trokšņainu darbu, kad to atļauts veikt un saplānotā laikā. Ja nepieciešams, atpūtieties un, cik vien iespējams, ierobežojiet strādāšanas ilgumu. Individuālajai aizsardzībai un blakusesošajiem cilvēkiem aiz- sardzībai ir jālieto piemēroti dzirdes aizsardzības līdzekļi.

3.3.6 Rīcība ar benzīnu un eļļu

BĪSTAMI! Sprādzienbīstamība un uguns- grēka risks. Izplūstot benzīna/gaisa maisīju- mam, veidojas sprādzienbīstama vide. Degšana, sprādziens un ugunsgrēks nepareizas rīcības ga- dījumā ar degvielu var radīt smagas vai pat nāvē- jošas traumas.

Strādājot ar benzīnu, nesmēķējiet.

Rīkojieties ar benzīnu tikai ārpus telpām un nekad slēgtās telpās.

Noteikti ievērojiet turpmāk dotos rīcības no- teikumus.

Transportējiet un glabājiet benzīnu un eļļu ti- kai tam paredzētās tvertnēs. Pārliecinieties, ka bērniem nav piekļuves benzīnam un eļļai.

Lai novērstu zemes piesārņojumu (vides aiz- sardzība), nodrošiniet, ka uzpildes laikā ze- mē nenokļūtu benzīns un eļļa. Uzpildei iz- mantojiet piltuvi.

Nekad neuzpildiet ierīci slēgtās telpās. Uz grīdas var sakrāties benzīna tvaiku un šādi iespējama aizdegšanās vai pat sprādziens.

Nekavējoties notīriet izlijušu benzīnu no ierī- ces un zemes. Pirms audumu, ar kuriem vei- cāt benzīna tīrīšanu, utilizēšanas izžāvējiet tos labi vēdināmās telpās. Pretējā gadījumā tas var izraisīt arī pēkšņu pašaizdegšanos.

Benzīnam izlīstot, veidojas benzīna tvaiki. Nedarbiniet ierīci tajā pašā vietā, bet gan vis- maz 3m no tās.

Izvairieties no ādas saskares ar minerāleļļas izstrādājumiem. Neieelpojiet izplūstošos ben- zīna tvaikus. Uzpildes laikā vienmēr lietojiet aizsargcimdus. Regulāri mainiet un mazgājiet aizsargapģērbu.

Nodrošiniet, lai jūsu apģērbs nenonāktu sa- skarē ar benzīnu. Benzīnam nokļūstot uz ap- ģērba, nekavējoties nomainiet apģērbu.

3.3.7 Cilvēku, dzīvnieku un īpašuma drošība

Izmantojiet ierīci tikai tādiem darbiem, kam tā ir paredzēta. Noteikumiem neatbilstošas lie- tošanas rezultātā var gūt traumas, kā arī ras- ties materiālie zaudējumi.

Ieslēdziet ierīci tikai tad, ja darba zonā neat- rodas cilvēki un dzīvnieki.

Ievērojiet drošu attālumu no cilvēkiem un dzīvniekiem un gadījumā, ja tuvojas cilvēki vai dzīvnieki, ierīci izslēdziet.

Raugieties, lai motora izplūdes gāzes neplūs- tu uz cilvēkiem un dzīvniekiem, kā arī uz uz- liesmojošiem materiāliem un priekšmetiem.2500160_a 439 Montāža

Nekādā gadījumā, darbojoties motoram, ne- sniedzieties iesūkšanas un ventilācijas atve- rēs. Uz rotējošajām detaļām var gūt traumas.

Ja ierīce nav nepieciešama, vienmēr to izslē- dziet, piem., pārvietojoties uz citu darba zo- nu, veicot ierīces apkopi un kopšanu, uzpildot benzīna-eļļas maisījumu.

Gadījumā, ja notiek nelaimes gadījums, ne- kavējoties izslēdziet ierīci, lai novērstu vēl ci- tu traumu gūšanas un īpašuma bojājumu ris- ku.

Nekad nelietojiet ierīci ar nolietotām vai bojā- tām detaļām. Nodilušas vai bojātas detaļas var būt nopietnu traumu gūšanas iemesls.

Glabājiet ierīci bērniem nepieejamā vietā. 4 MONTĀŽA BĪSTAMI! Apdraudējums dzīvībai un smagu traumu gūšanas risks. Briesmas dzīvī- bai un risks gūt smagas traumas, ko rada ieslēgts motors.

Jebkāda veida darbi jāveic pie izslēgta moto- ra. UZMANĪBU! Pastāv ierīces bojājumu risks! Pastāv ierīces bojājumu risks, ko rada nepareiza montāža.

Izsaiņošana un montēšana ir jāveic uz līdze- nas un stabilas virsmas.

Jānodrošina pietiekama vieta iekārtas un ie- pakojuma pārvietošanai, kā arī jānodrošina piemēroti instrumenti. UZMANĪBU! Vides kaitējuma risks. Pastāv vides kaitējuma risks, ko rada nepareiza utilizāci- ja.

Iepakojuma utilizēšana jāveic saskaņā ar vie- tējiem normatīviem. ESIET PIESARDZĪGI! Ievainojumu risks! Asas un rotējošas ierīces daļas var radīt traumas.

Veicot sliedes un ķēdes montāžu, vienmēr velciet izturīgus darba cimdus.

Sliedes un ķēdes montēšanas laikā strādājiet ļoti uzmanīgi, lai nekaitētu iekārtas drošībai un efektivitātei; šaubu gadījumā vērsieties pie izplatītāja. NORĀDĪJUMS Iekārta tiek piegādāta ar demontētu sliedi un ķēdi, kā arī ar tukšu maisīju- ma un eļļas tvertni. Pirms montāžas pārliecinieties, vai nav aktivizēta ķēdes bremze. Ķēdes bremze atbloķēta, pavelkot rokas aizsargu (01/3) roktura loka (01/4) virzienā.

1. Ar kombinēto atslēgu atskrūvējiet abus seš-

šķautņu uzgriežņus (02/1). Noņemiet zobrata aizsargu (02/2) kopā ar seššķautņu uzgriež- ņiem (02/a).

2. Noņemiet plastmasas starplikas (02/3); šīs

starplikas kalpo tikai iekārtas transportēšanai un vairāk nav vajadzīgas.

3. Ievietojiet (03/a) vadsliedes rievu (03/1) tap-

skrūvēs (03/2). Bīdiet (03/b) vadsliedi iekār- tas korpusa virzienā.

4. Aplieciet (04/3) zāģa ķēdi (04/1) ap ķēdes ra-

tu (04/2) un vadsliedes rievā - to darot, ņe- miet vērā griešanās virzienu. Uzstādiet (05/a) zāģa ķēdi ap vadsliedes zvaigznīti.

5. Atkārtoti uzstādiet zobrata aizsargu (06/1);

tagad pievelciet abus seššķautņu uzgriežņus (06/2) tā, lai zāģa ķēdi vēl būtu iespējams no- spriegot.

6. Bīdiet vadsliedi virzienā prom no iekārtas kor-

pusa, līdz zāģa ķēde ir pareizi nospriegota (Ķēdes spriegojuma pārbaude (06, 08)).

7. Pievelciet seššķautņu uzgriežņus (06/2).

UZMANĪBU! Pastāv ierīces bojājumu risks! Benzīna lietošana bez eļļas sabojās motoru un izraisīs garantijas anulēšanu.

Izmantojiet tikai augstvērtīgu benzīnu un eļļu, lai ilgtermiņā nodrošinātu vislabāko mehānis- ko detaļu veiktspēju un darba stāvokli. NORĀDĪJUMS Benzīnam bez svina ir ten- dence veidot nogulsnes tvertnē, ja tas tiek uzgla- bāts ilgāk par 2 mēnešiem. Vienmēr izmantojiet tikai svaigu benzīnu! Šī iekārta ir aprīkota ar divtaktu motoru, kas tiek darbināts ar benzīna un eļļas maisījumu. Piemērota eļļa Izmantojiet tikai augstas kvalitātes sintētiskas div- taktu motoreļļas. Pie jūsu izplatītāja varat iegādā- ties īpaši šādiem motoriem izstrādātu eļļu, kas garantēs augstu veiktspēju.LV 440 6646 | 6651 | 6656 Ekspluatācijas sākšana Piemērots benzīns Izmantojiet bezsvina benzīnu, kura minimālais oktānskaitlis ir 90 RON.

5.1.1 Degvielas samaisīšana

BĪSTAMI! Eksplozijas vai aizdegšanās risks. Benzīns un maisījums ir viegli uzliesmojo- šas vielas!

Uzglabājiet benzīnu un maisījumu tikai īpaši degvielai paredzētās tvertnēs un drošā vietā, kur neatrodas siltuma avoti un atklāta liesma.

Nekādā gadījumā neuzglabājiet tvertnes bēr- niem pieejamā vietā.

Nesmēķējiet maisījuma sagatavošanas laikā un centieties neieelpot benzīna tvaikus. UZMANĪBU! Motora bojājumu risks. Darbi- not motoru tikai ar benzīnu, radīsies tā bojājumi, un rezultātā to nevarēs saremontēt. Šādā situāci- jā būs zaudētas tiesības iesniegt garantijas prasī- bas ražotājam.

Darbiniet motoru tikai ar benzīna-eļļas maisī- jumu ar noteiktu sajaukšanas attiecību. NORĀDĪJUMS Maisījums ir pakļauts ne- pārtrauktam novecošanas procesam. Nesagata- vojiet pārāk lielu daudzumu, lai izvairītos no no- gulsnēm. NORĀDĪJUMS Regulāri iztīriet benzīna un maisījuma tvertnes, lai atbrīvotos no iespējamām nogulsnēm. Nepietiekama maisījuma gadījumā palielinās priekšlaicīgas virzuļu berzes risks pārāk liesa maisījuma dēļ. Neievērojot šīs rokasgrāmatas instrukcijas par degvielas maisījumu u.t.t., tiek zaudēt garantija. Turpmāk tekstā esošajā tabulā ir dota maisījuma attiecība ar piemēru. Maisījuma attiecība Benzīns Eļļa 50:1 (50 daļu degvie- las un 1 daļa eļļas) 5 litri 100 ml

1. ielejiet traukā apmēram pusi no norādītā ben-

2. pievienojiet visu eļļu, kā norādīts tabulā;

5.2 Ķēdes eļļošanas līdzeklis

UZMANĪBU! Pastāv ierīces bojājumu risks! Izmantojot ķēdes eļļošanai atkritumeļļu, metālisko detaļu berze izraisīs pārmērīgu sliedes un zāģa ķēdes nodilumu. Jāņem arī vērā, ka šādā gadīju- mā nebūs spēkā ražotāja garantija.

Nekādā gadījumā neizmantojiet atkritumeļļu, izmantojiet vienīgi tādu ķēžu eļļu, kas biolo- ģiski noārdās. UZMANĪBU! Vides kaitējuma risks. Izmanto- jot minerāleļļu ķēdes eļļošanai, tā rada būtisku kaitējumu videi.

Nekādā gadījumā neizmantojiet minerāleļļu, izmantojiet vienīgi tādu ķēžu eļļu, kas biolo- ģiski noārdās. Nedrīkst izmantot piesārņotu eļļu, lai izvairītos no tvertnes filtru piesārņošanas un neatgriezeniskas eļļas sūkņa sabojāšanas. Augstvērtīgas eļļas lietošana ir ļoti būtiska, lai no- drošinātu griešanas mehānismu efektīvu eļļoša- nu; lietota vai mazvērtīga eļļa negatīvi ietekmē eļ- ļošanu un samazina zāģa ķēdes un vadsliedes darbmūžu. Ieteicams eļļas tvertni piepildīt pilnībā katrā deg- vielas papildināšanas reizē (izmantojot piltuvi). Eļļas tvertnes kapacitāte ir izkārtota tā, lai degvie- la beidzas pirms eļļas, tādējādi iekārta nekad ne- tiek darbināta bez eļļošanas līdzekļa.

5.3 Ekspluatācijas līdzekļu uzpilde (07)

BĪSTAMI! Sprādzienbīstamība un uguns- grēka risks. Izplūstot benzīna/gaisa maisīju- mam, veidojas sprādzienbīstama vide. Degšana, sprādziens un ugunsgrēks nepareizas rīcības ga- dījumā ar degvielu var radīt smagas vai pat nāvē- jošas traumas.

Strādājot ar benzīnu, nesmēķējiet.

Rīkojieties ar benzīnu tikai ārpus telpām un nekad slēgtās telpās.

Noteikti ievērojiet turpmāk dotos rīcības no- teikumus. Uzpildiet degvielu

1. Izslēdziet motoru un uzstādiet uz zāģa ķēdes

2. Rūpīgi notīriet tvertnes vāciņu(07/1) un zonu

ap to, lai tvertnē neiekļūtu netīrumi.

3. Uzmanīgi atskrūvējiet tvertnes vāciņu (07/1),

jo tvertnē var būt izveidojies spiediens.

5. Uzstādiet uz tvertnes vāciņu un pievelciet to.

6. Notīriet no zemes un ierīces izlieto degvielu.

7. Iedarbiniet ierīci tikai tad, kad degvielas tvaiki

ir pilnībā izgarojuši. Zāģa ķēdes eļļas iepildīšana

1. Izslēdziet motoru un uzstādiet uz zāģa ķēdes

2. Rūpīgi notīriet eļļas tvertnes vāciņu(07/2) un

zonu ap to, lai tvertnē neiekļūtu netīrumi.

3. Atskrūvējiet eļļas tvertnes vāku (07/2).

4. Iepildiet zāģa ķēdes eļļu, izmantojot piltuvi.

5. Uzstādiet uz eļļas tvertnes vāciņu un pievel-

6. Notīriet no zemes un ierīces izlieto zāģa ķē-

5.4 Ķēdes spriegojuma pārbaude (06, 08)

BĪSTAMI! Apdraudējums dzīvībai un smagu traumu gūšanas risks. Briesmas dzīvī- bai un risks gūt smagas traumas, ko rada ieslēgts motors.

Jebkāda veida darbi jāveic pie izslēgta moto- ra. Spriegums ir pareizs, kad vilkšanas elementi, zā- ģa ķēdi paceļot vadsliedes vidū, neizlec no vadot- nes (08/1), bet zāģa ķēdi vēl ir iespējams pa- griezt. Zāģa ķēdes spriegošana

1. Ar komplektā esošo kombinēto atslēgu at-

skrūvējiet zobrata aizsarga (06/1) seššķautņu uzgriežņus (06/2) tā, lai zāģa ķēdi vēl būtu ie- spējams nospriegot.

2. Bīdiet vadsliedi virzienā prom no iekārtas kor-

pusa, līdz zāģa ķēde ir pareizi nospriegota.

3. Pievelciet seššķautņu uzgriežņus (06/2).

5.5 Ķēdes bremzes pārbaude (09)

BRĪDINĀJUMS! Briesmas dzīvībai un risks gūt smagas traumas, ko rada bojāta ķē- des bremze. Ja ķēdes bremze nedarbojas, ie- spējams, piemēram, atsitiena (Kickback) gadīju- mā rotējoša zāģa ķēde lietotājam var radīt ļoti smagas vai pat nāvējošas traumas.

Katru reizi uzsākot darbu, pārbaudiet ķēdes bremzi.

Nekādā gadījumā neieslēdziet ķēdes zāģi, ja ķēdes bremze ir bojāta. Šajā gadījumā lū- dziet ķēdes zāģi pārbaudīt klientu apkalpoša- nas dienesta darbnīcā. Ierīce ir aprīkota ar drošības bremžu sistēmu (ķē- des bremzi). Ķēdes bremze ir mehānisms, kas ir radīts, lai ne- kavējoties apturētu zāģa ķēdes kustību atsitiena gadījumā. Parasti ķēdes bremze automātiski akti- vizējas masas inerces rezultātā. Kontroles nolūkos šo bremzi iespējams ieslēgt arī manuāli.

2. Aktivizējiet drošības bloķēšanas taustiņu

(01/8) un gāzes sviru (01//7), lai izkustinātu ķēdi, tad ar rokas aizmuguri pastumiet rokas aizsargu (09/1) uz priekšu (09/a). Šajā gadī- jumā zāģa ķēdei ir nekavējoties jāapstājas.

3. Ja zāģa ķēde apstājas, nekavējoties atlaidiet

drošības bloķēšanas taustiņu un gāzes sviru.

Ņemiet vērā attiecīgajā valstī spēkā esošos noteikumus, kas attiecināmi uz darbināšanas laiku.

Kamēr motors darbojas, rokturus nedrīkst at- laist.

Nelietojiet ķēdes zāģi:

atrodoties alkohola, zāļu un narkotiku ie- tekmē.

6.1 Motora ieslēgšana/izslēgšana

BRĪDINĀJUMS! Eksplozijas vai aizdegša- nās risks. Noplūstot benzīna/benzīna-gāzu mai- sījumam, veidojas eksplozīva vide. Nepareizi rī- kojoties ar degvielu, var notikt pēkšņa aizdegša- nās, eksplozija un izcelties ugunsgrēks, kura re- zultātā var gūt smagas un pat nāvējošas trau- mas.

6.1.1 Motora iedarbināšana (10, 11)

ESIET PIESARDZĪGI! Traumu gūšanas risks, ko rada iedarbināšanas aukla. Ātri pavel- kot atpakaļ iedarbināšanas auklu, roka pārāk ātri pie vilkta motora virzienā. Šī procesa laikā iespē- jama saspiešana un sastiepumi.

Nekādā gadījumā neaptiniet iedarbināšanas auklu ap roku. UZMANĪBU! Pastāv ierīces bojājumu risks! Izvelkot iedarbināšanas auklu pārāk tālu, iespēja- mi bojājumi.

Pilnībā neizvelciet auklu un neļaujiet tai sa- skarties ar auklas vadotnes atveres malu, kā arī atlaižot rokturi, pievērsiet uzmanību, lai aukla nesapītos. UZMANĪBU! Pastāv ierīces bojājumu risks! Lietojot motoru ar augstu apgriezienu skaitu un nospiestu ķēdes bremzi, sajūgs var pārkarst.

Nestrādājiet ar augstu motora apgriezienu skaitu un nospiestu ķēdes bremzi. Aukstā iedarbināšana Aukstā iedarbināšana ir motora iedarbināšana, ja tas ir bijis izslēgts vismaz 15 minūtes vai arī pēc degvielas uzpildes.

1. Novietojiet ierīci uz līdzenas virsmas, turiet to

aiz priekšējā roktura loka un spiediet ierīci uz zemes. Nepieciešamības gadījumā ar labās kājas purngalu uzkāpiet uz aizmugurējā rok- tura loka.

3. Noņemiet zāģa ķēdes aizsargapvalku.

5. Nospiediet dekompresijas taustiņu (11/1).

Dekompresijas vārsts atveras un tiek samazi- nāts nepieciešamais startera roktura vilkša- nas spēks. Pēc motora iedarbināšanas de- kompresijas vārsts nekavējoties automātiski atgriežas sākotnējā stāvoklī.

6. Līdz atdurei grieziet gaisa vārsta grozāmo

pogu (11/2) pretēji pulksteņa rādītāju virzie- nam (atbilstoši atzīmei uz ķēdes zāģa).

7. Ar brīvo roku velciet startera rokturi (11/3) uz

augšu (11/a), līdz sajūtat pretestību.

8. Neatlaidiet startera rokturi, vairākas reizes

spēcīgi pavelciet, līdz motors pirmo reizi sāk darboties. Pēc tam grieziet gaisa vārsta gro- zāmo pogu (11/2) līdz atdurei pulksteņa rādī- tāju virzienā (atbilstoši atzīmei uz ķēdes zā- ģa).

9. Vairākas reizes spēcīgi pavelciet startera rok-

turi (11/3), līdz motors atkārtoti sāk darboties.

10. Tiklīdz motors sāk darboties, nedaudz no-

spiediet drošības bloķēšanas taustiņu (11/4) un gāzes sviru (11/5). Šādi karburatora dro- seļvārsts tiek atbloķēts no fiksācijas stāvokļa.

sargu atpakaļ. Karstā iedarbināšana Ja motors ir bijis izslēgts tikai īsu brīdi, iedarbinā- šanas procesu varat veikt tikai nospiežot uzsūk- nēšanas pogas lodi un dekompresijas taustiņu, bet negriežot gaisa vārsta grozāmā pogu.

6.1.2 Motora izslēgšana (12)

1. Atlaidiet drošības bloķēšanas taustiņu (12/1)

un pēc tam gāzes sviru (12/2).

3. Nospiediet (12/a) pārslēdzēju (12/3) pozīcijā

BRĪDINĀJUMS! Traumu gūšanas risks, ko rada iegriešana. Uz asajiem zāģa ķēdes zo- biem var gūt grieztas brūces.

Lietojiet aizsargcimdus. BRĪDINĀJUMS! Ugunsgrēka draudi. Kar- stā iekārta var aizdedzināt zāģēšanas atlikumus (piem., zāģu skaidas, zaru atlikumus vai lapas).

Pirms iekārtas atstāšanas iekštelpā pagai- diet, līdz motors ir atdzisis.

Lai samazinātu ugunsgrēka risku, iekārta jā- atbrīvo no zāģa skaidām, zaru atliekām, la- pām vai taukvielām.

Konteinerus ar zāģēšanas atliekām nedrīkst uzglabāt vienā un tajā pašā telpā.

1. Izslēdziet motoru (Motora izslēgšana (12)).

2. Ļaujiet iekārtai atdzist.

3. Noņemiet jebkādas skaidas vai eļļas atliekas.

4. Ja zāģa ķēde ir ļoti netīra, demontējiet to un

uz dažām stundām iegremdējiet tvertnē ar īpašu tīrīšanas līdzekli. Pēc tam noskalojiet to ar tīru ūdeni un pirms montēšanas ierīcē2500160_a 443 Uzvedība darba laikā un darba tehnika apsmidziniet ar atbilstošu rūsas aizsardzības aerosolu.

5. Pirms ierīces sakārtošanas uzlieciet uz zāģa

ķēdes aizsargapvalku.

6.3 Pārslēgšana starp normālu/vasaras un

ziemas darbības režīmu(29) Lai zemas apkārtējās vides temperatūras (zem 5°C) laikā novērstu ledus veidošanos pie karbu- ratora, ieplūdes gaisu var iepriekš uzsildīt, izmai- not aizbīdņa bloku ziemas darbības režīmā. Aiz- bīdņa blokam tieši iespējams piekļūt, noņemot gaisa filtra vāku. UZMANĪBU! Motora pārkaršanas risks. Strādājot ar ķēdes zāģi temperatūrā, kas ir augs- tāka nekā 5°C, un aizbīdņa blokam atrodoties ziemas darbības režīmā, iespējama motora pār- karšana.

Pirms ekspluatācijas pārbaudiet apkārtējās vides temperatūru un - ja nepieciešams - pie- lāgojiet aizbīdņa bloka stāvokli.

1. Demontējiet gaisa filtra vāku (skatīt Nodaļa

8.1 "Gaisa filtra vāka demontāža/montāža

3. Vertikāli pagrieziet aizbīdņa bloku (29/b) un

atkārtoti ievietojiet to (29/c):

Virs 5°C, t. i. normāls/vasaras darbības režīms: novietojiet aizbīdņa bloka lodziņu uz saules simbola (29/2).

Zem 5°C, t. i. ziemas darbības režīms: novietojiet aizbīdņa bloka lodziņu uz sniega pārslas simbola (29/3).

4. Uzmontējiet gaisa filtra vāku (skatīt Nodaļa

8.1 "Gaisa filtra vāka demontāža/montāža

TEHNIKA BĪSTAMI! Ja esat nepietiekami apmācīts, pastāv draudi dzīvībai! Nepietiekama kompe- tence var novest pie vissmagākajām vai nāvējo- šām traumām!

Koku gāšanu un atzarošanu drīkst veikt tikai apmācītas un pieredzējušas personas. BĪSTAMI! Apdraudējums dzīvībai, ko ra- da nekontrolētas iekārtas kustības. Rotējoša zāģa ķēde attīsta ļoti lielu spēku, kas var radīt pēkšņu, nekontrolētu ķēdes zāģa kustību un pār- vietošanos.

Vienmēr turiet ķēdes zāģi ar abām rokām - kreiso roku turiet pie priekšējā roktura loka un labo roku pie aizmugurējā roktura loka. Neat- karīgi no tā, vai esat kreilis vai strādājat ar la- bo roku. BĪSTAMI! Atsitiens var pakļaut dzīvību briesmām! Ar ierīces atsitienu (Kickback) lieto- tājs var gūt dzīvībai bīstamas traumas.

Obligāti ievērojiet nepieciešamās darbības, lai izvairītos no atsitiena! ESIET PIESARDZĪGI! Apdraudējums ve- selībai bīstamu vielu ieelpošanas gadījumā! Smērvielu tvaiku, izplūdes gāzu un zāģēšanas putekļu ieelpošana var radīt veselības traucēju- mus.

Vienmēr lietojiet noteiktos individuālos aizsar- dzības līdzekļus. ESIET PIESARDZĪGI! Traumu gūšanas risks ķēdes zāģa bloķēšanās gadījumā. Mēģi- not ar ieslēgtu motoru izņemt gadījumā nosprū- duši griešanas aprīkojumu – t.i. zāģa ķēdi/ vadsliedi – iespējams gūt traumas un radīt ierīces bojājumus.

Izslēdziet motoru un atveriet griezuma vietu (piemēram, ar gāšanas āķi) vai arī ar otru ķē- des zāģi vai griešanas aprīkojumu veiciet at- slodzes griezumu. Griezuma vietai atveroties, nekavējoties izņemiet nosprostoto griešanas aprīkojumu.

Ievērojiet turpmākajās sadaļās dotās norādes un rīcību, lai novērstu ķēdes zāģa bloķēša- nos vai nosprūšanu. NORĀDĪJUMS Profesionālās lauksaimnie- cības apvienības regulāri piedāvā kursus, lai ap- mācītu darbam ar ķēdes zāģi, kā arī koku gāša- nas kursus.

7.1 Zobainā attura lietošana (13)

1. Ieduriet zobaino atturi (13/1) stumbrā un vei-

ciet zāģa ķēdes lokveida kustību (13/a), lai zāģa ķēde veiktu koka griešanu.

2. Atkārtojiet šo darbību vairākas reizes un šajā

laikā pārvietojiet zobaino atturi (13/b).LV 444 6646 | 6651 | 6656 Uzvedība darba laikā un darba tehnika

7.2 Koku gāšana (14, 15)

BĪSTAMI! Krītošais koks var pakļaut dzī- vību briesmām! Ja, gāžot koku, atkāpties nav ie- spējams, iespējamas vai pat nāvējošas traumas!

Sāciet gāšanas darbus tikai, ja atkāpšanās ceļā no krītoša koka nav šķēršļu. BĪSTAMI! Nekontrolēti krītošs koks var pakļaut dzīvību briesmām! Nekontrolēti krītošs koks var novest pie nopietnām traumām vai nā- ves!

Lai garantētu kontrolētu koka gāšanu, starp aizzāģējumu un gāšanas iezāģējumu ir jāat- stāj nepabeigts zāģējums, kas sastāda vis- maz 1/10 no stumbra diametra.

Neveiciet gāšanas darbus vējainā laikā. NORĀDĪJUMS Var izmantot tikai koka, plastmasas vai alumīnija ķīļi. Pirms gāšanas darbu uzsākšanas veiciet tālāk minētos pasākumus.

Pārliecinieties, ka bīstamajā zonā neatrodas citas personas, dzīvnieki vai objekti.

Drošības attālums līdz citām darba vietām vai objektiem ir vismaz 2½ no koka garuma.

Pārbaudiet, vai tuvumā neatrodas elektropār- vades līnijas vai citu personu īpašums. Šādā gadījumā brīdiniet īpašnieku vai energoapgā- des uzņēmumu.

Nosakiet koka gāšanas virzienu. Gāšanas virziens ir atkarīgs no:

koka dabīgā slīpuma;

tā, vai zari atrodas tikai vienā pusē;

novietojuma uz līdzenuma vai nogāzes;

asimetriskas augšanas, koka bojāju- miem;

vēja virziena ātruma;

Strādājot uz nogāzes, vienmēr stāviet augs- tāk par koka augšanas vietu.

Pārliecinieties, ka iepriekš izvēlētajā atkāpša- nās ceļā nav nekādu šķēršļu. Atkāpšanās ce- ļam ir jāatrodas apm. 45° leņķī pa diagonāli no gāšanas virziena (14).

Uz stumbra vai tām apkārt nedrīkst būt krū- māji, zari un svešķermeņi (piem., netīrumi, akmeņi, vaļēja miza, naglas, spīles, stieple u.t.t.). Lai nogāztu koku, izveidojiet horizontālu aizzāģē- jumu un nosakiet gāšanas iezāģējumu.

1. Veicot gāšanas iezāģējumu un sagarumoša-

nas iezāģējumus, stabili uzstādiet zobainu at- turi uz gāžamā koka.

2. Pirmo aizzāģējumu (15/c) veiciet horizontāli,

tad pa diagonāli no augšas vismaz 45° leņķī. Tas palīdzēs izvairīties no ķēdes zāģa iespī- lēšanas, veicot otro aizzāģējumu. Aizzāģēju- mam ir jāatrodas pēc iespējas tuvāk zemei gāšanas pusē (15/e). Aizzāģējuma dziļumam ir jābūt aptuveni 1/4 no stumbra diametra.

3. Gāšanas iezāģējumam (15/d) atšķirībā no

aizzāģējuma, ir jābūt precīzi horizontālam. Gāšanas iezāģējumam ir jāatrodas 3–5cm augstumā virs horizontālā aizzāģējuma.

4. Izdariet tik dziļu aizzāģējumu (15/d), lai nepa-

beigtais zāģējums (15/f) starp aizzāģējumu (15/c) un gāšanas iezāģējumu (15/d) sastādī- tu vismaz 1/10 no stumbra diametra. Šis ne- pabeigtais zāģējums neļauj kokam pagriez- ties un nokrist nepareizā virzienā. Gāšanas iezāģējumam (15/d) ieejot nepabeigtajā zā- ģējumā (15/f), kokam ir jāsāk krist. Gāžot koku zāģēšanas darbu laikā:

ja koks gāžas nepareizā virzienā vai no- liecas atpakaļ un iespīlē ķēdes zāģi, pār- trauciet gāšanas iezāģējuma veikšanu. Lai atvērtu zāģējumu un pārvietotu koku vēlamajā gāšanas līnijā, iedzeniet ķīli;

Uzreiz izņemiet ķēdes zāģi no griezuma, izslēdziet un nolieciet.

Atejiet pa atkāpšanās ceļu.

Sargieties no krītošiem zariem.

5. Ja koks turpina stāvēt, koku var nogāzt, tālāk

iedzenot ķīļi gāšanas iezāģējumā.

6. Kad zāģēšana ir pabeigta, nekavējoties izņe-

miet ausu aizsargus un pievērst uzmanību signāliem vai brīdinājumiem.

Veicot šo darbu, ievērojiet šādus punktus:

Atbalstiet ķēdes zāģi pret koka stumbru un pēc kārtas nozāģējiet pieejamos zarus tieši pie koka stumbra (16/a). Slīpumos strādājiet virzienā no apakšas un augšu.

Pagaidām atstājiet lielākos no lejupvērstiem zariem, kas atbalsta koku.

Nozāģējiet mazākos zarus.

Lai nepieļautu ķēdes zāģa iespīlēšanu, nosa- kiet, kādi zari atrodas zem slodzes, no sāku-2500160_a 445 Tehniskā apkope un tīrīšana ma iezāģējiet no augšas un pēc tam pārzā- ģējiet tos no apakšas uz augšu (16/b).

Brīvi pieejamus zarus vispirms iezāģējiet no apakšas un pēc tam pārzāģējiet no augšas (16/c).

Šķērsgriezumus, garengriezumus un tangen- ciālus griezumus drīkst veikt tikai kvalificēts personāls.

7.4 Koka garināšana (17, 18, 19)

Veicot šo darbu, ievērojiet šādus punktus:

Strādājot uz nogāzes, vienmēr stāviet augs- tāk par koka atrašanās vietu, jo koka stumbrs var noripot.

Veiciet kustības ar zāģi tā, lai ķēdes zāģa maksimālajā pagriešanas leņķī neatrastos ķermeņa daļas.

Novietojiet ķēdes zāģi pie stumbra:

Novietojiet zobainu atturi tieši pie griezu- ma malas un grieziet ķēdes zāģi ap šo vietu.

Ķēdes zāģis novietošanas laikā var izslī- dēt uz sāniem vai nedaudz lēkāt. Tas ir atkarīga no koka un zāģa ķēdes stāvokļa. Tādēļ vienmēr cieši turiet ķēdes zāģi.

Griezuma vietas beigās ķēdes zāģis krīt sava svara ietekmē, jo to vairs nebalsta griezuma vieta. Kontrolēti turiet un nespiediet to, lai zā- ģa ķēde nesaskaras ar zemi.

Kad zāģēšana ir pabeigta, gaidiet līdz apstā- sies zāģa ķēde un tikai tad izslēdziet ķēdes zāģi.

Pirms iet pie nākamā koka, vienmēr izslē- dziet ķēdes zāģa motoru. Koka stumbrs vienmērīgi atrodas uz zemes visā garumā:

koka stumbru pārzāģējiet no augšpuses, ne- vis no apakšpuses (17/a). Uz zemes atrodas tikai viens koka stumbra gals:

lai izvairītos no ķēdes zāģa iespīlēšanas un to pasargātu no koka šķembām, no apakšas pārzāģējiet 1/3 no stumbra diametra (18/a), bet pārējo daļu pārzāģējiet no augšas paralēli apakšējam zāģējumam (18/b). Uz zemes atrodas abi koka stumbra gali: lai izvairītos no ķēdes zāģa iespīlēšanas un to pasargātu no koka šķembām, no augšas pārzā- ģējiet 1/3 no stumbra diametra, bet pārējo daļu pārzāģējiet (19/a) paralēli apakšējam zāģējumam (19/b).

7.5 Zāģmateriālu garināšana

Veicot šo darbu, ievērojiet šādus punktus:

Nodrošiniet ķermeņa stabilu pozīciju и vien- mērīgu ķermeņa svara sadalījumu.

Tuviniet zāģēšanas vietai tikai rotējošu zāģa ķēdi. Nekādā gadījumā neieslēdziet ķēdes zāģi ar pie griezuma vietas novietotu zāģa ķēdi.

Koku nedrīkst turēt ar kāju, kā arī to nedrīkst turēt cita persona.

8 TEHNISKĀ APKOPE UN TĪRĪŠANA

BĪSTAMI! Veicot nepareizi apkopi, pastāv risks dzīvībai. Ja apkopi veic nekvalificēti darbi- nieki, kā arī, izmantojot neoriģinālās rezerves da- ļas, rezultātā var gūt smagas vai pat nāvējošas traumas.

Nenoņemiet drošības ierīces un nepārveido- jiet tā, lai tās nedarbotos.

Izmantojiet tikai atļautās oriģinālās rezerves daļas.

Nodrošiniet ierīcei regulāras un pienācīgas apkopes, lai ierīce būtu labā darba stāvoklī un tīra. BĪSTAMI! Apdraudējums dzīvībai un smagu traumu gūšanas risks. Briesmas dzīvī- bai un risks gūt smagas traumas, ko rada ieslēgts motors.

Jebkāda veida darbi jāveic pie izslēgta moto- ra. ESIET PIESARDZĪGI! Ievainojumu risks! Asas un rotējošas ierīces daļas var radīt traumas.

Veicot apkopes, kopšanas un remontdarbus, vienmēr lietojiet aizsargcimdus!

nepieciešams ievērot pareizu apkopi, lai sa- glabātu iekārtas sākotnējo veiktspēju un lieto- šanas drošību.

Rūpējieties par to, lai visi uzgriežņi un skrū- ves būtu stingri pievilktas un jūs varētu būt drošs, ka iekārta vienmēr strādās labos dar- ba apstākļos.

Negādā gadījumā nelietojiet ierīci ar bojātiem vai nolietotiem komponentiem. Bojātās deta- ļas ir jānomaina un tās nedrīkst remontēt. Pirms apkopes darbiem:

Izslēdziet motoru un ļaujiet tam atdzist.LV 446 6646 | 6651 | 6656 Tehniskā apkope un tīrīšana

Strādājot ar zāģa ķēdi, velciet aizsargcimdus.

Nenoņemiet aizsargapvalku, ja vien nav jā- veic darbi ar pašu vadsliedi vai ķēdi.

Utilizējiet eļļu, benzīnu vai citas piesārņojo- šas vielas saskaņā ar normatīviem.

8.1 Gaisa filtra vāka demontāža/montāža

(20) Gaisa filtra vāka demontāža

1. Ar skrūvgriezi atskrūvējiet gaisa filtra vāka

(20/2) stiprinājuma skrūves (20/1).

2. Noņemiet gaisa filtra vāku no ierīces (20/a).

Gaisa filtra vāka montāža

1. Novietojiet gaisa filtra vāku uz ierīces (20/b).

2. Pievelciet gaisa filtra vāka stiprinājuma skrū-

8.2 Gaisa filtra (21) tīrīšana

UZMANĪBU! Risks, ko rada netīrs, bojāts vai kļūdains gaisa filtrs. Ierīces motoram tiek radīti nelabojami bojājumi, ja gaisa filtrs nav uz- stādīts, tas ir netīrs vai bojāts.

Gaisa filtra tīrīšana ir priekšnosacījums ne- vainojamai ekspluatācijai un ierīces ilgam darbmūžam. Lai novērstu motora bojājumus, nestrādājiet bez filtra vai ar bojātu gaisa filtru.

Tīrīšanu veiciet ik pēc 15 iekārtas darba stun- dām.

Nekādā gadījumā nemazgājiet filtra elementu un to vienmēr nomainiet, tiklīdz tas kļūst ne- tīrs vai tiek bojāts. Gaisa filtra demontāža

1. Izslēdziet motoru un ļaujiet tam atdzist.

2. Demontējiet gaisa filtra vāku (skatīt Nodaļa

8.1 "Gaisa filtra vāka demontāža/montāža

3. Atskrūvējiet spārnuzgriezni(21/1).

4. Pavelciet uz augšu (21/a) gaisa filtru (21/2).

5. Ar tīru drānu noslēdziet iesūkšanas atveri

(21/3). Šādi tiek novērsta netīrumu daļiņu no- kļūšana karburatora telpā. Gaisa filtra tīrīšana

1. Ar otu vai smalku suku notīriet filtru un nepie-

ciešamības gadījumā ar saspiestu gaisu no iekšpuses uz ārpusi izpūtiet to. Gaisa filtra montāža

2. Pieskrūvējiet gaisa filtru ar spārnuzgriezni

8.3 Aizdedzes sveces pārbaude/nomaiņa

(22, 23) Ja aizdedzes svecei ir bojāta izolācija, radušies izteikti elektrodu apdegumi vai arī uz elektrodiem ir redzama izteikta eļļas kārta, veiciet aizdedzes sveces nomaiņu. Sagatavošana

1. Izslēdziet motoru un ļaujiet tam atdzist.

2. Demontējiet gaisa filtra vāku (skatīt Nodaļa

8.1 "Gaisa filtra vāka demontāža/montāža

1. Ar komplektā esošo kombinēto atslēgu iz-

skrūvējiet aizdedzes sveci (22/2).

2. Ar suku notīriet elektrodu (23/1).

3. Izmēriet atstarpi (23/2). Atstarpei jābūt no 0,6

līdz 0,7mm. Aizdedzes sveces maiņa

1. Ar komplektā esošo kombinēto atslēgu iz-

skrūvējiet aizdedzes sveci (22/2).

2. Līdz atdurei ieskrūvējiet jauno aizdedzes sve-

3. Uzstādiet uz aizdedzes sveces spraudni.

8.4 Vadsliede (25, 27)

Lai novērstu asimetrisku nodilumu, regulāri ap- grieziet vadsliedi otrādi. Nepieciešams veikt šādus apkopes darbus:

Ar skrāpi (nav iekļauts piegādes komplektā) notīriet vadsliedes rievu (25).

Notīriet eļļošanas urbumus.

Ar plakano vīli noņemt atskabargas no vadot- nes sāniem un izlīdzināt nelīdzenumus starp vadotnēm. Nomainiet vadsliedi, ja:

rievas dziļums ir mazāks par velkošā elemen- ta augstumu (velkošais elements nedrīkst pieskarties rievas pamatnei);

iekšējā vadotnes sieniņa ir tik nodilusi, ka ķē- de noliecas uz sāniem.2500160_a 447 Tehniskā apkope un tīrīšana

8.5 Zāģa ķēdes asināšana (24)

BĪSTAMI! Atsitiens var pakļaut dzīvību briesmām! Nepareizi uzasināta zāģa ķēde palie- lina atsitiena risku un līdz ar to nāvējošu traumu risku.

Veiciet zāģa ķēdes asināšanu atbilstoši norā- dījumiem, lai samazinātu atsitiena risku. NORĀDĪJUMS Nepieredzējušiem lietotā- jiem zāģa ķēdes asināšanu ir ieteicams veikt pie kvalificēta personāla klientu apkalpošanas cen- trā. Drošības un efektivitātes apsvērumu dēļ zāģa ķē- dei vienmēr jābūt labi uzasinātai. Asināšana ir nepieciešama šādos gadījumos:

zāģa skaidas ir līdzīgas putekļiem;

nepieciešams piemērot lielāku spēku zāģēša- nai;

zāģējuma līnija nav taisna;

palielinās vibrācijas;

palielinās degvielas patēriņš. Ja asināšana tiek uzticēta apmācītam klientu ap- kalpošanas personālam, to var veikt ar atbilsto- šiem instrumentiem, kas nodrošina minimālu ma- teriāla noņemšanu un vienmērīgu asināšanu vi- siem zobiem. Zāģa ķēdes asināšanu pats varat veikt, izmanto- jot īpašas apaļās vīles, kuru diametrs ir atbilstoši pielāgots ķēdes veidam (Ķēdes apkopes tabula). Lai izvairītos no zobu bojājumiem, nepieciešama veiklība un pieredze. Lai uzasinātu zāģa ķēdi:

1. izslēdziet motoru, atlaidiet ķēdes bremzi un

iespīlējiet vadsliedi piemērotās skrūvspīlēs – pievērsiet uzmanību tam, lai zāģa ķēde varē- tu brīvi pārvietoties.

2. Nospriegojiet zāģa ķēdi, ja tā ir vaļīga.

3. Ievietojiet vīli atbilstošajā vadotnē un pakārto-

jiet vīli zobu atverei, uzturot vienmērīgu slīpu- mu atbilstoši zoba profilam.

4. Veiciet tikai dažus vīles vilcienus (tikai virzie-

nā uz priekšu) un pēc tam atkārtojiet šo pro- cedūru ar pārējiem zobiem, pārvietojoties vie- nā virzienā (pa labi vai pa kreisi).

5. Apgrieziet skrūvspīlēs ievietoto sliedi un at-

kārtojiet procedūru ar atlikušajiem zobiem.

6. Pārbaudiet, vai gala zobs nepaceļas virs pār-

baudes instrumenta, un novīlējiet pārpaliku- mu ar plakano vīli, noapaļojiet profilu.

7. Pēc asināšanas savāciet visas skaidas un

putekļus, un ieeļļojiet zāģa ķēdi eļļas vanni- ņā. Nomainiet ķēdi, ja:

zobu garums ir mazāks par 5mm;

ja pieejams: ir pārsniegta atzīme uz grieša- nas mehānismu zobiem;

attālums starp ķēdes kniežu elementiem ir pārāk liels.

8.6 Ķēdes eļļošanas pārbaude (26)

Nekādā gadījumā nedarbiniet ierīci bez pietieko- šas ķēdes eļļošanas. Pretējā gadījumā jūs sama- ziniet ierīces darbmūžu. Tādēļ, katru reizi uzsākot darbu, pārbaudiet eļļas daudzumu eļļas tvertnē un eļļas padevi.

1. Iedarbiniet ierīci.

2. Turiet rotējošo zāģa ķēdi apmēram 15 cm

virs koka celma vai piemērotas pamatnes. Ja eļļošana ir pietiekoša, uz koka celma veidojas maza eļļas kārtiņa (26/1).

8.7 Ķēdes eļļošanas pārtraukšana (28)

BĪSTAMI! Apdraudējums dzīvībai un smagu traumu gūšanas risks. Briesmas dzīvī- bai un risks gūt smagas traumas, ko rada ieslēgts motors.

Jebkāda veida darbi jāveic pie izslēgta moto- ra. Eļļas padeves daudzums ir iestatāms ar regulē- šanas skrūvi. Regulēšanas skrūve atrodas ierī- ces apakšdaļā (28/1). Lai iestatītu padeves daudzumu, izmantojiet ma- zu skrūvgriezi:

Grieziet pulksteņa rādītāju virzienā, lai sama- zinātu padeves daudzumu.

Grieziet pretēji pulksteņa rādītāju virzienam, lai palielinātu padeves daudzumu. Darba laikā regulāri pārbaudiet, vai eļļas tvertnē ir pietiekami daudz eļļas.

8.8 Zāģa ķēdes pārbaude tukšgaitas režīmā

BRĪDINĀJUMS! Risks, ko rada rotējoša zāģa ķēde. Zāģa ķēde tukšgaitas režīmā darba laikā var radīt dzīvībai bīstamas traumas.

Nekādā gadījumā nestrādājiet ar ķēdes zāģi, ja zāģa ķēde tukšgaitā griežas.

Pirms katras lietošanas reizes pārbaudiet, vai zāģa ķēde motora tukšgaitā negriežas.

1. Iedarbiniet motoru un darbiniet to tukšgaitā.LV

448 6646 | 6651 | 6656 Tehniskā apkope un tīrīšana

2. Pārbaudiet, vai zāģa ķēde negriežas.

3. Ja zāģa ķēde griežas, iespējama kļūda:

Tukšgaitas apgriezienu skaits ir pārāk augsts (Tukšgaitas apgriezienu skaita iestatīšana karburatorā).

Bojāts, netīrs vai nepareizi iestatīts sa- jūgs. Apmeklējiet AL-KO servisa centru.

8.9 Tukšgaitas apgriezienu skaita

iestatīšana karburatorā Tukšgaitas apgriezienu skaits ir dots tehniskajos datos (Tehniskie dati). To vislabāk iespējams ies- tatīt ar apgriezienu skaita mērītāju. Ja tukšgaitas apgriezienu skaits ir iestatīts parei- zi, motors tukšgaitas režīmā darbojas vienmērīgi un zāģa ķēde negriežas. Atkarībā no izmantoša- nas vietas (kalni, līdzenums) nepieciešama tukš- gaitas iestatījuma korekcija, izmantojot tukšgaitas ierobežošanas skrūvi "T". NORĀDĪJUMS Tukšgaitas maisījuma "L" un maksimumslodzes maisījuma "H" regulēšanas skrūves atļauts iestatīt tikai AL-KO servisā. Zāģa ķēde griežas, nedodot gāzi: Tukšgaitas apgriezienu skaits ir pārāk augsts.

1. Nedaudz atskrūvējiet tukšgaitas ierobežoša-

nas skrūvi "T" (11/6) pretēji pulksteņa rādītāju virzienam, līdz zāģa ķēde vairs negriežas. Motors apstājas, nedodot gāzi: Tukšgaitas apgriezienu skaits ir pārāk mazs.

1. Nedaudz pievelciet tukšgaitas ierobežošanas

skrūvi "T" (11/6) pulksteņa rādītāju virzienā, līdz motors darbojas vienmērīgi. Ja, griežot tukšgaitas ierobežošanas skrūvi "T", nav iespējams veikt optimālu karburatora iestatī- jumu, lūdziet veikt optimālu karburatora iestatīša- nu AL‑KO servisā.

8.10 Ķēdes apkopes tabula

BRĪDINĀJUMS! Smagu traumu risks. Ja uz ķēdes zāģa ir uzstādīta nepiemērota zāģa ķē- de vai vadsliede, iespējamas smagas traumas.

Izmantojiet tikai atļautas zāģa ķēdes un vadsliedes. Tabulā ir dotas dažādu ķēdes veidu vērtības. Ķēdes tips Vīles diametrs Galvas leņķis Apakšējā griezuma leņķis Galvas slīpuma leņķis (55°) Dziļuma mērs Instrumenta pagriešanas leņķis Instrumenta slīpuma leņ- ķis Sāna leņķis 6646, 6651, 6656 21BPX056E 21BPX056X 4,8mm / 3/16" 30° 10° 60° 0,64mm / 0,025" 21BPX064E 21BPX064X 4,8mm / 3/16" 30° 10° 60° 0,64mm / 0,025" 21BPX072E 21BPX072X 4,8mm / 3/16" 30° 10° 60° 0,64mm / 0,025" 6651, 66562500160_a 449 Tehniskā apkope un tīrīšana Ķēdes tips Vīles diametrs Galvas leņķis Apakšējā griezuma leņķis Galvas slīpuma leņķis (55°) Dziļuma mērs 21LPX056E 21LPX056X 4,8mm / 3/16" 25° 10° 60° 0,64mm / 0,025" 21LPX064E 21LPX064X 4,8mm / 3/16" 25° 10° 60° 0,64mm / 0,025" 21LPX072E 21LPX072X 4,8mm / 3/16" 25° 10° 60° 0,64mm / 0,025"

8.11 Tehniskās apkopes plāns

Turpmāk dotos darbus var paveikt pats lietotājs. Visus pārējos darbus atļauts veikt tikai specializē- tā darbnīcā. Tālāk redzamie norādījumi attiecas uz parastiem lietošanas apstākļiem. Īpašos apstākļos, piemē- ram, īpaši ilgu darbu gadījumā, norādītie apkopes intervāli jāveic ātrāk. Tehniskās apkopes plāns Vienu reizi pēc 5 stun- dām Pirms darbu sākša- nas Reizi nedēļā Ik pēc 50stu ndām Ik pēc 100stun- dām Ja ne- piecie- šams pirms/pēc sezonas, katru gadu Karburators Pārbaudīt tukšgaitu X Gaisa filtrs Iztīriet X Nomainīt X Aizdedzes svece pārbaudiet elektrodu at- starpes, nepieciešamības gadījumā noregulējiet X X Nomainīt X X KlusinātājsLV 450 6646 | 6651 | 6656 Tehniskā apkope un tīrīšana Tehniskās apkopes plāns Vienu reizi pēc 5 stun- dām Pirms darbu sākša- nas Reizi nedēļā Ik pēc 50stu ndām Ik pēc 100stun- dām Ja ne- piecie- šams pirms/pēc sezonas, katru gadu Vizuālā un stāvokļa pār- baude

Degvielas tvertne, eļļas tvertne Iztīriet X X Ķēdes bremze darbības pārbaude X Tīrīšana, eļļošana X X Ķēdes eļļošana Pārbaudīt X X Zāģa ķēde Vizuālā un stāvokļa pār- baude, asuma pārbaude

Uzasināšana X X Atjaunināšana, ja nepie- ciešams, jāatjaunina zo- brats un jāieeļļo zobrata gultņi

Vadsliede Vizuālā un stāvokļa pār- baude

Vadsliedes apgriešana X Vadāmās zvaigznītes eļ- ļošana

Ķēdes rievas / eļļas atve- res tīrīšana

Aizsargapvalka tīrīšana iekšpusē

Visas pieejamās skrū- ves (izņemot noregulēša- nas skrūves) Pievilkt X X X Visa ierīce Vizuālā un stāvokļa pār- baude X2500160_a 451 Palīdzība traucējumu gadījumā Tehniskās apkopes plāns Vienu reizi pēc 5 stun- dām Pirms darbu sākša- nas Reizi nedēļā Ik pēc 50stu ndām Ik pēc 100stun- dām Ja ne- piecie- šams pirms/pēc sezonas, katru gadu Tīrīšana (ieskaitot gaisa ieplūdi un cilindra dzesē- šanas ribas) X X X

9 PALĪDZĪBA TRAUCĒJUMU

GADĪJUMĀ ESIET PIESARDZĪGI! Ievainojumu risks! Asas un rotējošas ierīces daļas var radīt traumas.

Veicot apkopes, kopšanas un remontdarbus, vienmēr lietojiet aizsargcimdus! NORĀDĪJUMS Ja rodas bojājumi, kas nav minēti šajā tabulā, vai bojājumi, kurus nevar no- vērst, lūdzam sazināties ar mūsu servisa centru. Problēma Iemesls Novēršana Motoru nav iespējams iedarbi- nāt vai arī tas uzreiz izslēdzas. Nepareizs process Iedarbiniet motoru tā, kā aprakstīts šajā lietošanas instrukcijā. Netīra aizdedzes svece vai kļūdaina elektrodu atstarpe Iztīriet vai nomainiet aizdedzes sve- ci. Pārklāts gaisa filtrs Iztīriet vai nomainiet gaisa filtru. Sliede un zāģa ķēde, darbojo- ties sakarst. Rodas dūmi. Zāģa ķēde ir nospriegota pā- rāk stingra. Atbrīvojiet ķēdes spriegojumu. Eļļas tvertne ir tukša. Ielejiet zāģa ķēdes eļļu. Aizsērējis eļļas izplūdes ka- nāls un/vai sliedes grope. Iztīriet eļļas izplūdes kanālu un/vai sliedes gropi. Motors darbojas, bet zāģa ķē- de nekustas. Zāģa ķēde ir nospriegota pā- rāk stingra. Atbrīvojiet ķēdes spriegojumu. Ierīces kļūda Apmeklējiet AL-KO servisa centru. Zāģu skaidu vietā tiek izsviesti tikai koksnes putekļi. Ķēdes zāģis jāpiespiež uz koka. Zāģa ķēde ir trula. Uzasiniet zāģa ķēdi vai dodieties uz AL-KO servisa centru. Ierīcei pārāk spēcīgi vibrē. Ierīces kļūda Apmeklējiet AL-KO servisa centru. 10 TRANSPORTĒŠANA BRĪDINĀJUMS! Apdraudējums dzīvībai un smagu traumu gūšanas risks. Rotējoša zā- ģa ķēde transportēšanas laikā var radīt smagas vai pat nāvējošas traumas.

Nekad nenesiet un netransportējiet ķēdes zā- ģi ar strādājošu zāģa ķēdi.

Pirms transportēšanas veiciet turpmāk uz- skaitītās darbības. Pirms transportēšanas veiciet turpmāk uzskaitī- tās darbības:

1. Izslēdziet motoru.

2. Ļaujiet iekārtai atdzist.

3. Noņemiet jebkādas skaidas vai eļļas atliekas.

4. Uzstādiet vadsliedes aizsargapvalku.

Nesiet ķēdes zāģi tikai aiz roktura loka. To darot, vadsliede ir vērsta uz aizmuguri.LV 452 6646 | 6651 | 6656 Glabāšana Transportlīdzekļos: nodrošiniet ķēdes zāģi pret apgāšanos, bojājumiem un ekspluatācijas līdzek- ļu izplūdes. 11 GLABĀŠANA Pēc katras tīrīšanas reizes rūpīgi notīriet ierīci un - ja uzstādīti - uzstādiet visus aizsardzības apval- kus. Uzglabājiet ierīci sausā, slēgtā un bērniem nepieejamā vietā. Ja ierīci plānojat nelietot ilgāk par 2-3 mēnešiem, lai ierīcei nerastos bojājumi, tai ir jāveic turpmāk tekstā uzskaitītie darbi:

1. Pilnībā iztukšojiet degvielas un eļļas tvertni.

2. Noņemiet zāģa ķēdi un sliedi, iztīriet un ap-

smidziniet ar eļļu, kas pasargā no rūsēšanas.

3. Glabājiet ierīci pēc iespējas sausākā vietā.

UZMANĪBU! Pastāv ierīces bojājumu risks! Ilgstošas glabāšanas laikā sakaltusi/saķepusi zā- ģa ķēdes eļļa var izraisīt eļļojamo detaļu bojāju- mus.

Pirms ierīces novietošanas ilgstošā glabāša- nā izlejiet no ierīces zāģa ķēdes eļļu. 12 UTILIZĀCIJA

Benzīnu un motoreļļu aizliegts izmest sadzīves atkritumos vai izliet kanali- zācijā, tos ir jānodod atsevišķā atkri- tumu savākšanas vai likvidēšanas vietā!

Pirms ierīces utilizācijas iztukšojiet degvielas tvertni un motoreļļas tvertni!

Ierīce, tās iepakojums un piederumi ir izgata- voti no otrreiz pārstrādājamiem izejmateriā- liem un tādēļ ir atbilstoši jāutilizē. 13 TEHNISKIE DATI Ķēdes zāģi Tips 6646 6651 6656 Preces Nr. 127523 127524 127525 Motora tips 2-taktu, ar gaisa dzesēšanu 2-taktu, ar gaisa dzesēšanu 2-taktu, ar gaisa dzesēšanu Dzinēja tilpums 46,5cm³ 50,9cm³ 55,5cm³ Maksimālā motora jauda (kW) (saska- ņā ar ISO 7293) 2,0/9000 min

Easy Start sistēma Jā / uzsūknēšanas poga Jā / uzsūknēšanas poga Jā / uzsūknēšanas poga Griešanās ātrums tukšgaitā 3000 +/- 400min

vērtības 1311g/kWh 925g/kWh 925g/kWh Šis CO

mērījums ir motoru tipu vai motoru klāstu simbolizējoša (pamata) motora pārbaudes rezultāts fiksētā pārbaudes ciklā laboratorijas apstākļos, un tas nesniedz precīzu vai viennozīmīgu garantiju par noteikta motora jaudu. Zāģa ķēdes un sliedes Zāģa ķēdes Zāģa sliedes Ierīces tips Tips: Ore- gon Iedalī- jums Dzeno- šā pos- ma pla- tums Āt- rums Cirtņa tips Tips Ore- gon Iedalī- jums Ga- rums Lietde- rīgais ga- rums Zobu skaits 6646, 6651,

DIENESTS/SERVISS Jautājumu gadījumā par garantiju, remontu vai rezerves daļām sazinieties ar tuvāko AL-KOser- visa centru. Informāciju par tiem meklējiet šādā vietnē: www.al-ko.com/service-contacts 15 GARANTIJA Iespējamos materiāla vai ražošanas brāķus iekārtā mēs novērsīsim atbilstoši likumā noteiktajam noil- guma termiņam attiecībā uz garantijas prasībām, paturot tiesības izvēlēties remontu vai jaunas preces piegādi. Noilguma termiņš tiek noteikts, vadoties pēc tās valsts spēkā esošās likumdošanas, kurā ierī- ce tika nopirkta. Mūsu garantijas pakalpojumi ir spēkā tikai tad, ja:

ievērojat šo lietošanas instrukciju.

ierīce tiek izmantota atbilstoši mērķim;

tiek izmantotas oriģinālās rezerves daļas. Garantija zaudē savu spēku, ja:

tiek veikti patstāvīgi remontēšanas mēģināju- mi;

tiek veikta patvaļīga pārbūve;

ierīce netiek lietota atbilstoši paredzētajam mērķim. Garantija neattiecas uz:

krāsas bojājumiem, kas radušies normāla nolietojuma rezultātā;

dilstošajām detaļām, kas rezerves daļu kartē ir atzīmētas ar rāmīti xxxxxx (x)

Iekšdedzes motoriem (uz tiem attiecas attiecīgo motoru ražotāju garantijas noteikumi). Garantijas periods sākas no ierīces pirmreizējās pārdošanas pirmās dienas. Noteicošais ir datums uz pirkuma čeka. Lūdzam jūs ar šo garantijas deklarāciju un pirkuma čeku doties pie sava tirdzniecības pārstāvja vai uz tuvāko oficiālo klientu apkalpošanas centru. Šī deklarācija neskar pircēja likumā no- teiktās garantijas prasības pret pārdevēju.RU 456 6646 | 6651 | 6656 Перевод оригинального руководства по эксплуатации ПЕРЕВОД ОРИГИНАЛЬНОГО РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ
