NÁVOD K OBSLUZE Solo 6651 AL-KO

Je žagovina podobna prahu.

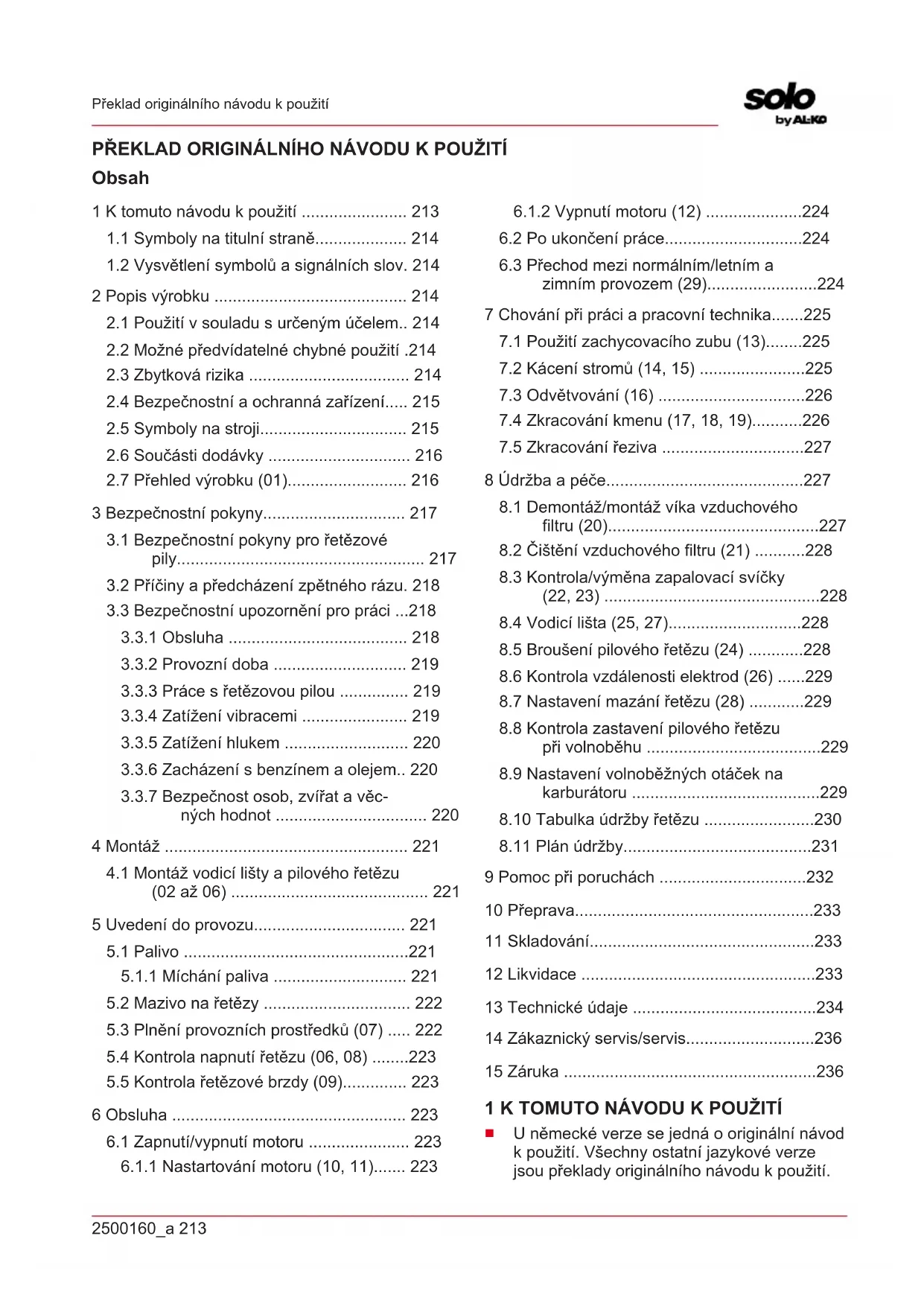

1.1 Symboly na titulní straně.................... 214

1.2 Vysvětlení symbolů a signálních slov. 214

2 Popis výrobku .......................................... 214

2.1 Použití v souladu s určeným účelem.. 214

2.2 Možné předvídatelné chybné použití .214

2.3 Zbytková rizika ................................... 214

2.4 Bezpečnostní a ochranná zařízení..... 215

3 Bezpečnostní pokyny............................... 217

3.1 Bezpečnostní pokyny pro řetězové

pily...................................................... 217

3.2 Příčiny a předcházení zpětného rázu. 218

3.3 Bezpečnostní upozornění pro práci ...218

3.3.3 Práce s řetězovou pilou ............... 219

3.3.6 Zacházení s benzínem a olejem.. 220

3.3.7 Bezpečnost osob, zvířat a věc-

ných hodnot ................................. 220 4 Montáž ..................................................... 221

4.1 Montáž vodicí lišty a pilového řetězu

5.1.1 Míchání paliva ............................. 221

5.2 Mazivo na řetězy ................................ 222

5.3 Plnění provozních prostředků (07) ..... 222

5.4 Kontrola napnutí řetězu (06, 08) ........223

5.5 Kontrola řetězové brzdy (09).............. 223

6.1.1 Nastartování motoru (10, 11)....... 223

6.1.2 Vypnutí motoru (12) .....................224

6.2 Po ukončení práce..............................224

6.3 Přechod mezi normálním/letním a

zimním provozem(29)........................224 7 Chování při práci a pracovní technika.......225

7.1 Použití zachycovacího zubu (13)........225

7.2 Kácení stromů (14, 15) .......................225

7.3 Odvětvování (16) ................................226

7.4 Zkracování kmenu (17, 18, 19)...........226

7.5 Zkracování řeziva ...............................227

8 Údržba a péče...........................................227

8.1 Demontáž/montáž víka vzduchového

filtru (20)..............................................227

8.2 Čištění vzduchového filtru (21) ...........228

8.3 Kontrola/výměna zapalovací svíčky

8.5 Broušení pilového řetězu (24) ............228

8.6 Kontrola vzdálenosti elektrod (26) ......229

8.7 Nastavení mazání řetězu (28) ............229

8.8 Kontrola zastavení pilového řetězu

při volnoběhu ......................................229

8.9 Nastavení volnoběžných otáček na

karburátoru .........................................229

8.10 Tabulka údržby řetězu ........................230

U německé verze se jedná o originální návod k použití. Všechny ostatní jazykové verze jsou překlady originálního návodu k použití.CZ 214 6646 | 6651 | 6656 Popis výrobku

Uchovávejte tento návod vždy tak, abyste si ho mohli přečíst, když budete potřebovat in- formace o stroji.

Předávejte dalším osobám pouze výrobek s tímto návodem k použití.

Přečtěte a dodržujte bezpečnostní pokyny a varování uvedená v tomto návodu.

1.1 Symboly na titulní straně

Symbol Význam Před uvedením do provozu si bez- podmínečně pečlivě přečtěte tento návod k použití. To je předpokla- dem pro bezpečnou práci a bezpro- blémovou manipulaci. Návod kpoužití Benzinový stroj neprovozujte v blíz- kosti otevřených plamenů nebo zdrojů tepla.

1.2 Vysvětlení symbolů a signálních slov

NEBEZPEČÍ! Označuje bezprostředně hro- zící nebezpečnou situaci, která – pokud se jí ne- vyhnete – má za následek smrt nebo vážné zra- nění. VÝSTRAHA! Označuje možnou nebezpeč- nou situaci, která – pokud se jí nevyhnete – může mít za následek smrt nebo vážné zranění. OPATRNĚ! Označuje možnou nebezpeč- nou situaci, která by mohla mít za následek men- ší nebo středně těžké zranění, pokud se jí nevy- hnete. POZOR! Označuje situaci, která by mohla mít za následek věcné škody, pokud se jí nevyhnete. UPOZORNĚNÍ Speciální pokyny pro lepší srozumitelnost a manipulaci.

Tento návod k použití popisuje ruční řetězovou pilu poháněnou benzinovým motorem.

2.1 Použití v souladu s určeným účelem

Tento přístroj lze použít k řezání dřeva na zahra- dě:

řezání větví podle délky řezu Se spotřebičem lze pracovat pouze v plně smon- tovaném stavu. Tento přístroj je určen výhradně jen k použití vsoukromém sektoru. Jakékoliv jiné používání a dále nepovolené přestavby a dodatečné montáže budou považovány za použití k jinému než urče- nému účelu a mají za následek zánik záruky, dá- le ztrátu konformity (značka CE) a odmítnutí jaké- koli odpovědnosti za škody způsobené uživateli nebo třetí straně ze strany výrobce. OPATRNĚ! Nebezpečí zranění kvůli pou- žití v rozporu s určením! Pokud se řetězovou pilou řeže dříví nebo jiné materiály, v kterých jsou cizí tělesa, může to mít za následek zranění.

Řetězová pila se používá k lehkým řezným pracím.

Před řezáním zkontrolujte dřevo, zda neob- sahuje cizí tělesa, např. hřebíky, šrouby, ko- vání.

2.2 Možné předvídatelné chybné použití

Stroj není koncipován pro komerční použití ve ve- řejných parcích a na sportovištích ani pro použití v zemědělství a lesním hospodářství. Dbejte především na:

Neřežte větve, které se nachází přímo nebo v ostrém úhlu nad uživatelem nebo jinými oso- bami.

Nepoužívejte starý olej.

Přístroj neprovozujte v prostředí ohroženém výbuchem.

I při řádném používání stroje ke stanovenému účelu vždy zbývá zbytkové riziko, které nelze vy- loučit. Z druhu a konstrukce stroje mohou být podle použití odvozena následující potenciální ohrožení:

Kontakt s odkrytými zuby řetězu (nebezpečí pořezání).

Přístup k otáčejícímu se řetězu (nebezpečí pořezání).

Náhlý a neočekávaný pohyb lišty řetězové pi- ly (nebezpečí pořezání).2500160_a 215 Popis výrobku

Uvolnění dílů řetězu (pořezání/nebezpečí po- ranění).

Uvolnění částí zpracovávaného dřeva.

Vdechování částic zpracovávaného dřeva.

Emise benzinového motoru.

Kontakt kůže s palivem (benzin/olej).

Ohrožení sluchu při práci bez ochrany slu- chu.

2.4 Bezpečnostní a ochranná zařízení

VÝSTRAHA! Nebezpečí zranění. Poškoze- ná a vyřazená bezpečnostní a ochranná zařízení mohou vést k těžkým poraněním.

Defektní bezpečnostní a ochranná zařízení nechejte opravit.

Bezpečnostní a ochranná zařízení nikdy ne- vyřazujte z provozu. Ochranný kryt vodicí lišty Ochranný kryt musíte před přepravou nasunout na vodicí lištu a pilový řetěz, aby nedošlo k pora- nění osob a poškození předmětů. Řetězová brzda Řetězová brzda se při zpětném rázu inicializuje chráničem rukou a okamžitě zastaví běžící pilový řetěz. Bezpečnostní blokovací tlačítko Plynová páčka může být stisknuta až po stisknutí bezpečnostního blokovacího tlačítka.

2.5 Symboly na stroji

Symbol Význam Zvláštní opatrnost při manipulaci! Nebezpečí zpětného rázu! Před uvedením do provozu si pře- čtěte návod k použití! Noste ochrannou helmu, protihluko- vá sluchátka a ochranné brýle! Symbol Význam Nosit ochranné rukavice! Noste pevnou obuv! Řetězovou pilu nedržte jen jednou rukou! Řetězovou pilu vždy držte oběma rukama! Nádrž pro směs benzinu/oleje Palivové čerpadlo Slunce: Normální/letní provoz Sněhová vložka: Zimní provoz Pro bezpečný provoz a bezpečnou údržbu jsou na přístroji vyraženy symboly. Tyto pokyny vždy dodržujte. Symbol Význam Přípojka pro doplňování palivové směsi Poloha: Na benzinové nádrži, v blízkosti uzávěru nádrže Přípojka pro doplňování řetězového oleje Poloha: Na olejové nádrži, v blíz- kosti uzávěru olejové nádržeCZ 216 6646 | 6651 | 6656 Popis výrobku Symbol Význam Stisknutí spínače motoru; nastavte spínač do polohy „STOP“, motor se okamžitě vypne. Poloha: vlevo od zadního držadla Otočte knoflíkem sytiče: Budete-li knoflíkem sytiče otáčet proti směru hodinových ručiček, sytič se zavře. Je-li sytič zavřený, otočte sytičem ve směru hodinových ručiček k jeho opětovnému otevření. Poloha: Kryt vzduchového filtru Nastavení olejového čerpadla: Oto- čte tyčku šroubovákem ve směru šipky až do polohy MAX pro větší přítok oleje, popř. do polohy MIN pro menší přítok řetězového oleje. Poloha: spodní strana pohonné jednotky Šroub pod značkou „H“ slouží k na- stavení směsi při vysokých otáč- kách. Poloha: nahoře vpravo na zadním držadle Šroub pod značkou „L“ slouží k na- stavení směsi při nízkých otáčkách. Poloha: nahoře vpravo na zadním držadle Šroub nad značkou „T“ slouží k na- stavení volnoběžných otáček. Poloha: nahoře vpravo na zadním držadle Udává, jakým směrem se uvolňuje (bílá šipka) či ovládá (černá šipka) řetězová brzda. Poloha: nahoře na ochraně řetězo- vého kola Udává, jakým směrem je namonto- vaný řetěz. Poloha: Přední strana vodicí lišty K otevření dekompresního ventilu stiskněte dekompresní tlačítko. Symbol Význam Garantovaná hladina hluku:

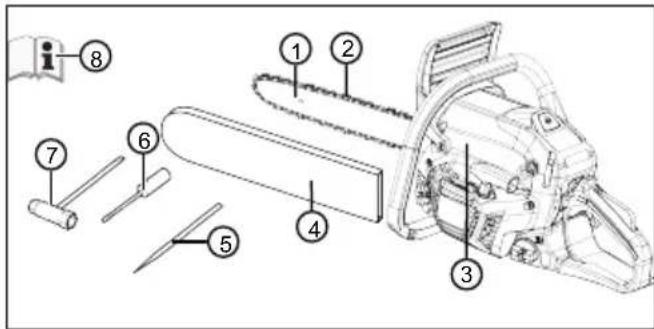

2.6 Součásti dodávky

Po vybalení zkontrolujte, zda byly dodány všech- ny konstrukční díly.

Č. Součást 1 Vodicí lišta 2 Řetěz 3 Benzinová řetězová pila 4 Ochranný kryt pro vodicí lištu 5 Pilník 6 Šroubovák 7 Kombinované klíče 8 Návod kpoužití

2.7 Přehled výrobku (01)

Č. Součást 1 Vodicí lišta 2 Řetěz 3 Přední chránič rukou 4 Přední rukojeť 5 Kryt vzduchového filtru 6 Upevňovací šrouby pro kryt vzducho- vého filtru2500160_a 217 Bezpečnostní pokyny Č. Součást 7 Páčka plynu 8 Bezpečnostní blokovací tlačítko 9 Zadní rukojeť 10 Sklopné tlačítko k vypnutí motoru, sa- močinně zaskakující 11 Palivová nádrž 12 Tlačítko sytiče (pro start za studena) 13 Rukojeť startéru 14 Olejová nádrž 15 Ochranný kryt pro vodicí lištu 16 Opěrná čelist 17 Upevňovací matice pro vodicí lištu 18 Upevnění lišty 19 Balonek palivového čerpadla 20 Dekompresní tlačítko 21 Návod kpoužití

Přístroj si denně před každým použitím a po každém pádu nebo jiných incidentech zkont- rolujte, zda není poškozený – například zda se neprojevily účinky pádu nebo nárazu, po- škození a bezpečný stav pro provoz.

Zkontrolujte těsnost palivového systému a funkčnost bezpečnostních zařízení. V žád- ném případě nepoužívejte nadále přístroje, které nejsou bezpečné za provozu. V případě pochybností vyhledejte svého specializova- ného prodejce.

Při práci s přístrojem noste ochranu sluchu; to platí zejména při denní práci delší než 2,5 hodiny. Při provozu přístroje vzniká silný hluk, který může vyvolat poškození sluchu obsluhy.

Jako prevenci proti nemoci bílých prstů (Ray- nardův syndrom) noste rukavice na ochranu proti vibracím a pravidelně dělejte přestávky při práci. Delší doba používání přístroje může vést k poruchám prokrvení rukou způsobe- ným vibracemi. Přesnou dobu používání ne- lze stanovit. Ta závisí na různých faktorech. Při stálém používání přístroje sledujte své ru- ce a prsty. Jestliže se objeví příznaky jako ztráta citu, bolesti, svědění, snížení tělesné síly nebo změny barvy kůže, vyhledejte léka- ře.

Motor nikdy nepoužívejte v uzavřených pro- storách a vypněte ho, pokud se vám při jeho používání udělá nevolno, budete mít závratě nebo se budete cítit slabí. Ihned vyhledejte lékaře. Za chodu motoru vypouští přístroj je- dovaté spaliny. Tyto plyny mohou být bez zá- pachu a neviditelné.

Přístroj neprovozujte v blízkosti otevřených plamenů nebo horkých ploch. Benzínové vý- pary a páry mazacího oleje jsou vysoce vznětlivé.

Jestliže při práci s přístrojem vzniká pilový prach, výpary nebo kouř, noste ochrannou protiprachovou masku. Prach, výpary a kouř mohou ohrožovat zdraví.

3.1 Bezpečnostní pokyny pro řetězové pily

Při běžící pile udržujte odstup všech částí těla od řetězu. Před zapnutím pily se ujis- těte, že se řetěz ničeho nedotýká. Při práci s řetězovou pilou může okamžik nepozornos- ti vést k zachycení oděvu nebo částí těla ře- tězem.

Držte řetězovou pilu vždy pravou rukou za zadní rukojeť a levou rukou za přední ru- kojeť. Držení řetězové pily obráceným způ- sobem zvyšuje riziko zranění a nesmí se po- užívat.

Elektrické nářadí musíte držet jen za izolo- vané úchytné plochy, pokud by se mohl pilový řetěz dotknout skrytých vedení. Pi- lové řetězy, které se dotýkají vodivého drátu, způsobí, že se kovové části elektrického ná- řadí stanou vodivými, a tak může dojít k pora- nění obsluhy elektrickým proudem.

Používejte ochranné brýle a chraňte si sluch. Doporučujeme další ochranné po- můcky pro hlavu, ruce, nohy a chodidla. Vhodný ochranný oděv snižuje nebezpečí zranění odletujícími třískami a náhodným do- tykem řetězu.

Nepracujte s řetězovou pilou na stromě. Při provozu na stromě hrozí nebezpečí zra- nění.

Vždy dbejte na pevný postoj a používejte řetězovou pilu jen tehdy, když stojíte na pevné, bezpečné a rovné zemi. Klouzavý podklad nebo nestabilní plochy pro stání, ja- ko na žebříku, mohou vést ke ztrátě rovnová- hy nebo ztrátě kontroly nad řetězovou pilou.CZ 218 6646 | 6651 | 6656 Bezpečnostní pokyny

Při řezání napružené větve počítejte s tím, že odpruží zpět. Když se předpětí v dřev- ných vláknech uvolní, může napružená větev zasáhnout uživatele a/nebo dojít ke ztrátě kontroly nad řetězovou pilou.

Buďte mimořádně opatrní při řezání podrostu a mladých stromků. Tenký mate- riál se může v řetězu zachytit a šlehnout Vás nebo vyvést z rovnováhy.

Řetězovou pilu noste za přední držadlo ve vypnutém stavu, s řetězem odvráceným od těla. Pro transport nebo uložení řetězo- vé pily vždy nasaďte kryt proti prachu. Pečlivé zacházení s řetězovou pilou snižuje pravděpodobnost, že se omylem dotknete běžícího řetězu.

Dodržujte pokyny pro mazání, napnutí ře- tězu a výměnu příslušenství. Nesprávně napnutý nebo promazaný řetěz se může pře- trhnout nebo zvýšit riziko zpětného rázu.

Rukojeti udržujte suché, čisté a bez oleje a mastnot. Mastná, olejem potřísněná dr- žadla jsou kluzká a vedou ke ztrátě kontroly.

Řezejte jen dřevo. Nepoužívejte řetězovou pilu pro práce, pro něž není určena. Pří- klad: Nepoužívejte řetězovou pilu k řezání plastu, zdiva nebo stavebních materiálů, které nejsou ze dřeva. Použití řetězové pily pro nepřiměřené práce může vést k nebez- pečným situacím.

3.2 Příčiny a předcházení zpětného rázu

Ke zpětnému rázu může dojít, když se špička vo- dicí lišty dotkne nějakého předmětu nebo když se dřevo ohne a pilu v řezu sevře. Dotyk špičky lišty může v některých případech vést k nečekané reakci směrem dozadu, při níž se vodicí lišta zvedne nahoru a ve směru kuživa- teli. Sevření pilového řetězu na horní hraně vodicí liš- ty může lištu prudce vymrštit směrem k uživateli. Každá z těchto reakcí může vést k tomu, že ztra- títe kontrolu nad pilou a můžete se vážně zranit. Nespoléhejte se výhradně na bezpečnostní zaří- zení vestavěná v řetězové pile. Jako uživatel ře- tězové pily byste měli učinit různá opatření, abys- te mohli pracovat bez nehod a zranění. Zpětný ráz je následkem špatného nebo chybné- ho používání stroje. Lze mu zabránit vhodnými preventivními opatřeními, která jsou dále popsá- na:

Držte pilu pevně oběma rukama, přičemž palec a prsty obepínají držadla řetězové pily. Udržujte Vaše tělo a ruce v poloze, ve které můžete odolat silám zpětného rázu. Když jsou provedena vhodná preventivní opatření, může uživatel zvládnout síly zpět- ného rázu. Nikdy řetězovou pilu nepouštějte z ruky.

Vyvarujte se abnormálního držení těla a neřezejte nad výškou ramen. Tím se přede- jde neúmyslnému dotyku špičky lišty a bude umožněna lepší kontrola řetězové pily v neo- čekávaných situacích.

Vždy používejte výrobcem předepsané ná- hradní lišty a řetězy. Špatné náhradní lišty a řetězy mohou vést k roztržení řetězu a/nebo ke zpětnému rázu.

Řiďte se pokyny výrobce pro broušení a údržbu řetězu. Příliš nízké omezovače hloubky zvyšují sklon ke zpětnému rázu.

3.3 Bezpečnostní upozornění pro práci

Dbejte na specifické státní bezpečnostní předpisy, např. profesních sdružení, pojišťo- ven, úřadů bezpečnosti práce.

Pracujte pouze při dostatečném denním svět- le nebo umělém osvětlení.

Pracoviště udržujte uklizené bez zbytečných předmětů (například odřezaných částí) – ne- bezpečí klopýtnutí.

Majitel je zodpovědný za nehody s jinými osobami a za jejich majetek.

Mladiství mladší 16 let nebo osoby, které ne- jsou seznámeny s návodem k použití, ne- smějí stroj používat.

Pokud pracujete s řetězovou pilou poprvé: Nechejte si vysvětlit od prodejce nebo jiného odborníka, jak se s řetězovou pilou zachází, nebo absolvujte odpovídající školení.

Kdo pracuje s řetězovou pilou, musí být od- počatý, zdravý a v dobrém rozpoložení. Kdo se nesmí ze zdravotních důvodů namáhat, měl by se zeptat lékaře, zda může pracovat sřetězovou pilou.

Přijměte opatření na ochranu proti zatíže- ní vibracemi. Podle toho, jak je nářadí pou- žíváno, se skutečné hodnoty vibrací mohou odlišovat od hodnot uvedených v technických údajích. Přitom vezměte vúvahu celý průběh práce, tedy idobu, kdy nářadí pracuje bez zátěže nebo je vypnuté. Vhodná opatření za- hrnují mimo jiné pravidelnou údržbu a ošetřo- vání nářadí a jeho nástavců, udržování rukou2500160_a 219 Bezpečnostní pokyny v teple, pravidelné přestávky a dobré pláno- vání průběhu práce.

Zjistěte maximální dobu manipulace a pracovních přestávek podle hodnot vibra- cí.

Dodržujte ustanovení pro provozní dobu řetězo- vých pil specifická pro danou zemi. Provozní do- ba řetězových pil může být omezena národními nebo lokálními předpisy.

3.3.3 Práce s řetězovou pilou

VÝSTRAHA! Nebezpečí těžkého poraně- ní. Jestliže se použije nedostatečně smontovaná řetězová pila, může dojít k těžkým zraněním.

Používejte řetězovou pilu až poté, co byla úplně smontována.

Před každým použitím proveďte vizuální kon- trolu, abyste si ověřili, zda je řetězová pila úplná a nejsou na ní poškozené nebo opotře- bované součástky. Bezpečnostní a ochranná zařízení musí být intaktní.

Pro případ úrazu mějte stále připravenou po- hotovostní lékárničku.

Zabraňte dotyku s kovovými předměty, které se nacházejí v zemi nebo jsou s nimi spojeny elektricky vodivě.

Osobní ochranné vybavení se skládá z:

Ochrana sluchu (např. ochranná sluchát- ka), zejména při denní práci delší než 2,5 hodiny

Ochranné brýle nebo ochrana obličeje na helmě

Ochranné kalhoty s vložkou chránící proti pořezání

Pevné pracovní rukavice

Bezpečnostní obuv s drsnou podrážkou, ocelovou špičkou a vložkou k ochraně před prořezáním

Řetězovou pilu nepoužívejte nad výší ramen, neboť tak již není možná bezpečná manipu- lace.

Při změně místa vypněte motor a nasaďte chránič řetězu.

Při nepoužívání benzinový motor vypněte a nasuňte ochranu řetězu.

Řetězovou pilu odkládejte jen vypnutou.

Řetězovou pilu nepoužívejte ke zdvihání ne- bo přesouvání dřeva.

Kmeny, které jsou silnější než délka pily, smí řezat pouze odborný personál.

K řezání nasazujte pouze běžící pilu, přístroj nikdy nezapínejte s nasazeným řetězem.

Dbejte na to, aby se olej na pilový řetěz ne- dostal do půdy.

Práci neprovádějte za deště, sněhu nebo za bouřky.

Bezpečnostní a ochranná zařízení nikdy ne- vyřazujte z provozu.

3.3.4 Zatížení vibracemi

Nebezpečí vibrace Skutečná emisní hodnota vibrací při používá- ní přístroje se může lišit od hodnoty uváděné výrobcem. Před popř. během používání re- spektujte následující ovlivňující faktory:

Je stroj používán v souladu s určeným účelem?

Je materiál správným způsobem pose- kán, popř. zpracován?

Nachází se stroj v řádném stavu vhod- ném k používání?

Je řezný nástroj správně nabroušený, po- př. je řezný nástroj správně namontova- ný?

Jsou namontovány rukojeti a event. voli- telné vibrační rukojeti, a jsou pevně spo- jeny se strojem?

Stroj provozujte jen s otáčkami spalovacího motoru potřebnými pro příslušnou práci. Ne- vytáčejte motor na maximum, snížíte hluk a vibrace.

Kvůli neodbornému používání a údržbě se mohou zvýšit vibrace stroje a hlučnost. To vede ke zdravotním újmám. V takovém přípa- dě stroj ihned vypněte a nechte ho opravit od autorizovaného servisu - dílny.

Stupeň zatížení vibracemi je závislý na pro- váděné práci, popř. používání stroje. Odhad- něte je a vložte odpovídající pracovní pře- stávky. Výrazně se tím sníží zatížení vibrace- mi po celou pracovní dobu.

Delší používání stroje vystavuje obsluhu vib- racím a může zapříčinit oběhové problémy („bílý prst – Raynaudova nemoc“). Abyste to- to riziko zmenšili, noste rukavice a držte ruce v teple. Pokud se objeví symptom „bílého prstu“, ihned vyhledejte lékaře. K tomuto symptomu patří: Necitlivost, ztráta stability,CZ 220 6646 | 6651 | 6656 Bezpečnostní pokyny mravenčení, svědění, bolest, ubývání síly, změna barvy nebo stavu kůže. Normálně po- stihují tyto symptomy prsty, ruce nebo puls. Nebezpečí se zvyšuje za nízkých teplot (asi pod 10°C).

Během pracovního dne si dělejte delší pře- stávky, abyste si mohli odpočinout od hluku a vibrací. Plánujte si práci tak, aby se použití strojů se silnými vibracemi rozložilo na něko- lik dnů.

Máte-li nepříjemný pocit nebo jste během po- užívání stroje zjistili zabarvení kůže na vašich rukou, okamžitě přerušte práci. Dodržujte do- statečně dlouhé pracovní přestávky. Bez do- statečných přestávek v práci může dojít k vib- račnímu syndromu ruka-paže.

Minimalizujte riziko vystavení vibracím. Stroj udržujte podle pokynů v návodu k použití.

Používáte-li stroj častěji, kontaktujte svého prodejce k zakoupení antivibračního příslu- šenství (např. držadla).

V pracovním plánu specifikujte, jak lze omezit zatížení vibracemi.

3.3.5 Zatížení hlukem

Určitému zatížení hlukem nelze u tohoto stroje zabránit. Hlučné práce provádějte v doporuče- ných a určených dobách. Dodržujte event. doby klidu a pracovní dobu omezte na minimum. Ke své osobní ochraně a k ochraně v blízkosti se na- cházejících osob noste vhodnou ochranu sluchu.

3.3.6 Zacházení s benzínem a olejem

NEBEZPEČÍ! Nebezpečí výbuchu a požá- ru. Vytékající směs benzínu a vzduchu způsobu- je výbušnou atmosféru. Vznět, výbuch a požár mohou při neodborném zacházení s palivem vést k těžkým úrazům a dokonce k smrti.

Při zacházení s benzínem nekuřte.

Manipulujte s benzínem pouze venku a nikdy ne v uzavřených místnostech.

Bezpodmínečně dodržujte v následujícím uvedená pravidla chování.

Přepravujte a skladujte benzín a olej výlučně v nádržích, které jsou k tomu schválené. Za- bezpečte, aby k uskladněnému benzínu a oleji neměly přístup děti.

Zajistěte kvůli prevenci kontaminace půdy (ochrana životního prostředí), aby při tanko- vání neunikl do půdy žádný benzín ani olej. K natankování používejte trychtýř.

Nikdy netankujte přístroj v uzavřeném prosto- ru. Na podlaze se mohou nashromáždit ben- zínové výpary a může nastat vznět nebo do- konce výbuch.

Neprodleně setřete rozlitý benzín z přístroje a z podlahy. Textilie, kterými jste benzín utírali, nechejte vyschnout na dobře větraném mís- tě, než je zlikvidujete. V jiném případě by mohlo nastat náhlé samovznícení.

Pokud jste benzín rozlili, vznikají benzínové výpary. Proto nestartujte přístroj na stejném místě, ale nejméně v 3 m vzdálenosti.

Zabraňte kontaktu kůže s ropnými produkty. Nevdechujte benzínové výpary. K natanková- ní si vždy berte pracovní rukavice. Pravidelně vyměňujte a čistěte svůj ochranný oděv.

Dbejte na to, aby Vaše šaty nepřišly do kon- taktu s benzínem. Oděv ihned vyměňte, po- kud se na něj dostal benzín.

Nikdy netankujte přístroj s běžícím nebo hor- kým motorem.

3.3.7 Bezpečnost osob, zvířat a věcných

Stroj používejte jen k té práci, pro kterou je určen. Použití k jinému než určenému účelu může mít za následek poranění i poškození věcných hodnot.

Stroj zapněte jen tehdy, jestliže se v pracovní oblasti nenacházejí žádné osoby a zvířata.

Udržujte bezpečnostní odstup od osob a zví- řat, resp. vypněte přístroj, když se přiblíží osoby nebo zvířata.

Nemiřte výfukovým paprskem motoru nikdy na osoby a zvířata, jakož i na hořlavé produk- ty a předměty.

Nikdy nesahejte do sací a větrací mřížky, když běží motor. Rotující části přístroje mo- hou způsobit zranění.

Přístroj vypněte vždy, když ho nepotřebujete, např. při přechodu na jinou pracovní oblast, při údržbě a opravách, při tankování směsi benzínu a oleje.

Přístroj vypněte ihned, pokud se stane úraz, abyste zabránili dalším poraněním a věcným škodám.

Stroj nikdy nepoužívejte s opotřebovanými nebo vadnými díly. Opotřebované nebo vad- né díly přístroje mohou zapříčinit těžké úrazy.

Nepoužívaný přístroj ukládejte mimo dosah dětí.2500160_a 221 Montáž 4 MONTÁŽ NEBEZPEČÍ! Nebezpečí života a nebez- pečí nejtěžších zranění. Ohrožení života a ne- bezpečí nejtěžších úrazů u zapnutého motoru.

Všechny zásahy provádějte při vypnutém motoru. POZOR! Nebezpečí poškození stroje. Ne- bezpečí poškození stroje při neodborné montáži.

Vybalení a montáž musí být provedeny na rovné a stabilní ploše.

Pro manipulaci se strojem a s obaly musí být k dispozici dostatečný prostor i vhodné nářa- dí. POZOR! Nebezpečí poškození životního prostředí. Nebezpečí ohrožení životního prostře- dí při neodborné likvidaci.

Likvidace obalu musí proběhnout v souladu s místními předpisy. OPATRNĚ! Nebezpečí zranění. Ostrohran- né a pohybující se části strojů mohou vést k po- ranění.

Při montáži vodicí lišty a řetězu vždy použí- vejte pevné pracovní rukavice.

Věnujte maximální pozornost montáži vodicí lišty a řetězu, abyste nenarušili bezpečnost a výkonnost stroje; v případě pochybností se obraťte na Vašeho prodejce. UPOZORNĚNÍ Stroj je dodáván s odmon- tovanou vodicí lištou a řetězem a s prázdnou pa- livovou a olejovou nádrží. Před montáží se přesvědčte, zda není aktivní ře- tězová brzda. Řetězová brzda se uvolní, jestliže chránič rukou (01/3) zatáhnete směrem k rukojeti (01/4).

4.1 Montáž vodicí lišty a pilového řetězu (02

1. Obě šestihranné matice (02/1) uvolněte kom-

binovaným klíčem. Odstraňte ochranu řetě- zového kola (02/2) společně se šestihranný- mi maticemi (02/a).

2. Sejměte plastové distanční díly (02/3); tyto

distanční držáky slouží k přepravě zabalené- ho stroje a již nejsou potřeba.

3. Drážku vodicí lišty (03/1) vložte do závrtných

šroubů (03/2) (03/a). Vodicí lištu posuňte směrem ke krytu stroje (03/b).

4. Pilový řetěz (04/1) položte kolem řetězového

kola (04/2) a do drážky vodicí lišty (04/3), při- tom dbejte na směr běhu. Pilový řetěz polož- te nad hvězdici vodicí lišty (05/a).

5. Zase namontujte kryt řetězového kola (06/1),

šestihranné matice (06/2) utáhněte jen tak, aby šlo pilový řetěz ještě napnout.

6. Vodicí lištu vysuňte z krytu stroje, až se pilo-

vý řetěz správně napne (Kontrola napnutí ře- tězu (06, 08)).

7. Utáhněte šestihranné matice (06/2).

POZOR! Nebezpečí poškození stroje. Použi- tí samotného benzínu motor poškodí a má za ná- sledek ztrátu záruky.

Používejte pouze kvalitní benzín a mazací olej, abyste dlouhodobě zajistili celkový vý- kon a životnost mechanických dílů. UPOZORNĚNÍ Bezolovnatý benzín má sklon ke tvorbě usazenin v nádobách, když je skladován déle než 2 měsíce. Vždy používejte čerstvý benzín! Tento stroj je vybaven dvoudobým motorem, kte- rý je poháněn směsí benzínu a oleje. Vhodný olej Používejte jen kvalitní syntetické oleje pro dvou- dobé motory. U vašeho prodejce jsou k dostání oleje vyvinuté speciálně pro takové motory, které mohou zaručit vysoké výkony. Vhodný benzin Používejte jen bezolovnatý benzin s minimálním oktanovým číslem 90 ROZ.

5.1.1 Míchání paliva

NEBEZPEČÍ! Nebezpečí výbuchu a požá- ru. Benzín a směs paliva jsou hořlavé!

Benzín a směs paliva uchovávejte výhradně v nádobách schválených pro paliva, a to na bezpečném místě, daleko od zdrojů tepla a otevřeného ohně.

Nádoby nikdy neukládejte v dosahu dětí.

Během přípravy směsi paliva nekuřte a ben- zínové výpary nevdechujte.CZ 222 6646 | 6651 | 6656 Uvedení do provozu POZOR! Nebezpečí poškození motoru. Čistý benzín vede k poškození a úplnému výpadku motoru. V tomto případě nemůže uplatnit vůči vý- robci nároky na záruku.

Provozujte motor vždy na směs benzín/olej v předepsaném směsném poměru. UPOZORNĚNÍ Směs je vystavena trvalé- mu procesu stárnutí. Nepřipravujte příliš velká množství, abyste se vyvarovali usazenin. UPOZORNĚNÍ Pravidelně čistěte nádoby na směs paliva a benzín, abyste odstranili pří- padné usazeniny. V případě nedostatečného smíchání se zvyšuje riziko předčasného zadření pístu kvůli příliš chu- dé směsi. Záruka ztrácí svou platnost i tehdy, jestliže nejsou dodržovány pokyny k míchání pali- va atd. uvedené v této příručce. Následovně najdete v tabulce správný směšovací poměr s příkladem. Směšovací poměr Benzin Olej 50:1 (50 dílů paliva a 1 díl oleje) 5 litrů 100 ml

1. Do schváleného kanystru dejte cca polovinu

uvedeného množství benzínu.

2. Přidejte veškerý olej podle údaje v tabulce.

3. Přidejte zbývající benzin.

4. Nádobu uzavřete a dobře promíchejte.

5.2 Mazivo na řetězy

POZOR! Nebezpečí poškození stroje. Použi- tí starého oleje pro mazání řetězu na základě ob- saženého kovového oděru vede k předčasnému opotřebení vodicí lišty a pilového řetězu. Navíc odpadá záruka výrobce.

Nikdy nepoužívejte starý olej, ale jen biolo- gicky odbouratelný olej na pilový řetěz. POZOR! Nebezpečí poškození životního prostředí. Používání minerálního oleje pro ma- zání řetězu vede k trvale se zvyšujícímu poško- zení životního prostředí.

Nikdy nepoužívejte minerální olej, ale jen bio- logicky odbouratelný olej na pilový řetěz. Nesmí být použit znečištěný olej, aby se předešlo ucpání filtru v nádrži a neodvratnému poškození olejového čerpadla. Používání kvalitního oleje je rozhodující pro do- sažení účinného mazání řezného ústrojí; použitý nebo nekvalitní olej negativně ovlivňuje mazání a zkracuje životnost pilového řetězu a vodicí lišty. Doporučujeme zcela naplnit nádrž oleje při kaž- dém plnění paliva (pomocí trychtýře). Protože ka- pacita nádrže oleje je dimenzována tak, aby pali- vo došlo dříve než olej, je zaručeno, že stroj ne- bude používán bez maziva.

5.3 Plnění provozních prostředků (07)

NEBEZPEČÍ! Nebezpečí výbuchu a požá- ru. Vytékající směs benzínu a vzduchu způsobu- je výbušnou atmosféru. Vznět, výbuch a požár mohou při neodborném zacházení s palivem vést k těžkým úrazům a dokonce k smrti.

Při zacházení s benzínem nekuřte.

Manipulujte s benzínem pouze venku a nikdy ne v uzavřených místnostech.

Bezpodmínečně dodržujte v následujícím uvedená pravidla chování. Plnění paliva

1. Vypněte motor a ochranný kryt nasaďte na

2. Očistěte uzávěr nádrže (07/1) a jeho okolí,

aby se do nádrže nedostala žádná nečistota.

3. Uzávěr nádrže (07/1) opatrně našroubujte,

protože se uvnitř mohl vytvořit tlak.

4. Palivo nalévejte trychtýřem.

5. Uzávěr nasaďte na nádrž a pevně jej za-

6. Z podlahy a stroje odstraňte rozlité palivo.

7. Stroj zase spusťte poté, co se zmizí palivové

výpary. Doplňte olej na pilový řetěz

1. Vypněte motor a ochranný kryt nasaďte na

2. Očistěte uzávěr olejové nádrže (07/2) a jeho

okolí, aby se do nádrže nedostala žádná ne- čistota.

3. Našroubujte uzávěr olejové nádrže (07/2).

4. Olej na pilový řetěz nalévejte trychtýřem.

5. Uzávěr nasaďte na olejovou nádrž a pevně

6. Z podlahy a stroje odstraňte rozlitý olej na pi-

lový řetěz.2500160_a 223 Obsluha

5.4 Kontrola napnutí řetězu (06, 08)

NEBEZPEČÍ! Nebezpečí života a nebez- pečí nejtěžších zranění. Ohrožení života a ne- bezpečí nejtěžších úrazů u zapnutého motoru.

Všechny zásahy provádějte při vypnutém motoru. Napnutí je správné, jestliže se tažné články při nadzvednutí pilového řetězu ve středu vodicí lišty neuvolní z vedení (08/1), ale pilovým řetězem lze přitom ještě otáčet. Napnutí pilového řetězu

1. Šestihranné matice (06/2) ochrany řetězové-

ho kola (06/1) uvolněte dodaným kombinova- ným klíčem tak, aby šlo pilový řetěz ještě napnout.

2. Vodicí lištu vysuňte z krytu stroje, až se pilo-

vý řetěz správně napne.

3. Utáhněte šestihranné matice (06/2).

5.5 Kontrola řetězové brzdy (09)

VÝSTRAHA! Ohrožení života a nebezpečí nejtěžších úrazů kvůli defektní řetězové brz- dě. Pokud řetězová brzda nefunguje, může to za- příčinit např. při zpětném nárazu (Kickback) těžká zranění či dokonce smrt obsluhy běžící řetězovou pilou.

Před začátkem každé práce odzkoušejte ře- tězovou brzdu.

Nezapínejte řetězovou pilu, pokud je řetězo- vá brzda defektní. V takovém případě nechej- te řetězovou pilu zkontrolovat v dílně zákaz- nického servisu. Stroj je vybaven bezpečnostním brzdovým systé- mem (řetězovou brzdou). Řetězová brzda je zařízení, které bylo vyvinuto k okamžitému zastavení pohybu pilového řetězu, jestliže došlo ke zpětnému rázu. Obvykle se řetě- zová brzda automaticky aktivuje setrvačností hmoty. Tato brzda může být ke kontrole ovládána i ruč- ně.

1. Spusťte motor a stroj pevně držte za obě dr-

2. Stiskněte bezpečnostní blokovací tlačítko

(01/8) a plynovou páčku (01/7) k uvedení ře- tězu do pohybu, pak chránič rukou (09/1) hřbetem ruky přitlačte dopředu (09/a); pilový řetěz se musí okamžitě zastavit.

3. Zůstane-li pilový řetěz stát, okamžitě uvolně-

te bezpečnostní blokovací tlačítko a poté ply- novou páčku.

5. K uvolnění řetězové brzdy zatlačte chránič

Dodržujte ustanovení pro provozní dobu spe- cifická v dané zemi.

Zadní držadlo pily pevně uchopte pravou ru- kou a obloukovou rukojeť levou a pevně drž- te.

Pokud motor běží, rukojeti nepouštějte.

Řetězovou pilu nepoužívejte v případě:

vlivu alkoholu, léků a drog

6.1 Zapnutí/vypnutí motoru

VÝSTRAHA! Nebezpečí výbuchu a požá- ru. Vytékající směs benzínu a vzduchu způsobu- je výbušnou atmosféru. Vznět, výbuch a požár mohou při neodborném zacházení s palivem vést k těžkým úrazům a dokonce k smrti.

Motor startujte minimálně 3 metry od místa plnění.

6.1.1 Nastartování motoru (10, 11)

OPATRNĚ! Nebezpečí poranění startova- cím lankem. Rychlým zpětným pohybem starto- vacího lanka je ruka rychle tažena k motoru. Při- tom může dojít k pohmoždění a vymknutí.

Startovací lanko nikdy neovíjejte kolem ruky. POZOR! Nebezpečí poškození stroje. Bude- li startovací lanko vytaženo moc daleko, může dojít k poškození.

Lanko nevytahujte zcela, netahejte je tak, aby se odíralo o vodicí otvor a vracejte se s držadlem zpět tak, aby se lanko opět správně navinulo. POZOR! Nebezpečí poškození stroje. Bude- te-li motor provozovat s vysokými otáčkami a ak- tivní řetězovou brzdou, může dojít k přehřátí spoj- ky.

Motor nenechávejte běžet s vysokými otáč- kami a aktivní řetězovou brzdou.CZ 224 6646 | 6651 | 6656 Obsluha Studený start Pod studeným startem se rozumí spuštění moto- ru, jestliže byl alespoň 15 minut vypnutý nebo po doplnění paliva.

1. Stroj odstavte na rovnou plochu, držte jej za

přední rukojeť a stroj přitiskněte k zemi. Eventuálně špičkou pravé nohy stoupněte do zadní rukojeti.

2. Aktivujte řetězovou brzdu stlačením chrániče

rukou směrem dopředu.

3. Odstraňte ochranný kryt pilového řetězu.

4. 3 až 4x stiskněte balonek palivového čerpa-

5. Stiskněte dekompresní tlačítko (11/1). Otevře

se dekompresní ventil a sníží se potřebná tažná síla na rukojeti startéru. Dekompresní tlačítko se okamžitě po spuštění motoru auto- maticky vrátí zpět do původní polohy.

6. Knoflíkem sytiče (11/2) otáčejte proti směru

hodinových ručiček až na doraz (podle znač- ky na řetězové pile).

7. Volnou rukou zatáhněte za rukojeť startéru

(11/3) směrem nahoru (11/a), až ucítíte od- por.

8. Rukojeť startéru neuvolňujte, několikrát za ni

silně zatáhněte, až motor poprvé naskočí. Pak knoflíkem sytiče (11/2) otáčejte ve směru hodinových ručiček až na doraz (podle znač- ky na řetězové pile).

9. Rukojeť startéru (11/3) několikrát silně zatáh-

něte, až motor zase naskočí.

10. Jakmile motor běží, krátce stiskněte bezpeč-

nostní blokovací tlačítko (11/4) a plynovou páčku (11/5). Tím se uvolní škrticí klapka kar- burátoru z blokovací polohy.

11. Stroj nechejte přibližně jednu minutu běžet ve

12. Uvolněte řetězovou brzdu tažením chrániče

rukou směrem dozadu. Teplý start Pokud motor na krátkou dobu zastavíte, můžete jej nastartovat jen stisknutím balonku palivové nádrže a dekompresního tlačítka, ale bez otočení knoflíku sytiče.

6.1.2 Vypnutí motoru (12)

1. Uvolněte bezpečnostní blokovací tlačítko

(12/1) a poté plynovou páčku (12/2).

2. Motor nechejte několik sekund běžet na-

3. Sklopné tlačítko (12/3) stlačte do polohy

6.2 Po ukončení práce

VÝSTRAHA! Nebezpečí poranění řezá- ním. Ostré články pilového řetězu mohou zapříči- nit řezné rány.

Noste ochranné rukavice. VÝSTRAHA! Nebezpečí požáru. Zahřátý stroj může zapálit odřezky (např. piliny, zbytky větví nebo listy).

Nechte motor vychladnout dříve, než stroj od- stavíte do místnosti.

Pro snížení rizika požáru je nutné stroj očistit od pilin, zbytků větví, listí nebo nadměrného mazacího tuku.

Nádoby s odpadem z řezání nesmí být uklá- dány uvnitř místností.

1. Vypněte motor (Vypnutí motoru (12)).

2. Nechte stroj vychladnout.

3. Odstraňte veškeré piliny z řezání nebo zbytky

4. Při silném znečištění pilový řetěz demontujte

a nechte jej několik hodin odmočit v nádobě se speciálním čističem. Potom jej opláchněte čistou vodou a před montáží na stroj jej na- stříkejte příslušným protikorozním sprejem.

5. Před uložením stroje nasaďte na pilový řetěz

6.3 Přechod mezi normálním/letním a

zimním provozem(29) Aby se při nízkých okolních teplotách (pod 5°C) předešlo námraze na karburátoru, může být na- sávaný vzduch předehříván změnou šoupátka do polohy pro zimní provoz. Šoupátko je přímo do- sažitelné po sejmutí víka vzduchového filtru. POZOR! Nebezpečí poškození motoru přehřátím. Bude-li řetězová pila provozována při teplotě více než 5°C a šoupátko se nachází v poloze pro zimní provoz, může dojít k přehřátí.

Před použitím zkontrolujte teplotu prostředí a v případě potřeby upravte polohu šoupátka.

1. Demontujte víko vzduchového filtru (viz Kapi-

tola 8.1 "Demontáž/montáž víka vzduchové- ho filtru (20)", strana227).

2. Šoupátko (29/1) ručně vytáhněte z rámu (29/

a).2500160_a 225 Chování při práci a pracovní technika

3. Šoupátko vertikálně otočte (29/b) a zase za-

Více než 5°C, tzn. normální/letní provoz: Okno šoupátka vyrovnejte na symbol slunce (29/2).

Méně než 5°C, tzn. zimní provoz: Okno šoupátka vyrovnejte na symbol sněhové vločky (29/3).

4. Namontujte víko vzduchového filtru (viz Kapi-

tola 8.1 "Demontáž/montáž víka vzduchové- ho filtru (20)", strana227). 7 CHOVÁNÍ PŘI PRÁCI A PRACOVNÍ TECHNIKA NEBEZPEČÍ! Nebezpečí života kvůli ne- dostatečným odborným znalostem! Nedosta- tečné odborné znalosti mohou vést k nejvážněj- ším zraněním či smrti!

Kácet a odvětvovat stromy smějí pouze vy- školené a zkušené osoby. NEBEZPEČÍ! Ohrožení života nekontrolo- vatelnými pohyby stroje. Pohybující se pilový řetěz vyvíjí enormní síly, které mohou vést k náh- lému nekontrolovatelnému vylomení a odmrštění řetězové pily.

Řetězovou pilu vždy pevně držte oběma ru- kama, levou rukou za přední rukojeť a pravou rukou za zadní rukojeť. Nezávisle na tom, zda jste levák nebo pravák. NEBEZPEČÍ! Ohrožení života zpětným rá- zem (kickback)! Zpětným rázem (kickback) stro- je může uživatel utrpět zranění ohrožující život.

Bezpodmínečně dodržujte opatření k zabrá- nění zpětnému nárazu! OPATRNĚ! Nebezpečí ohrožení zdraví vdechováním nebezpečných látek! Vdechová- ní výparů mazacího oleje, odpadních plynů a pra- chu z pilování může vést k nebezpečí poškození zdraví.

Vždy noste předepsané osobní ochranné prostředky. OPATRNĚ! Nebezpečí poranění u zablo- kované řetězové pily. Jestliže se pokusíte u bě- žícího motoru vytáhnout v řezu zablokovanou ře- zací soupravu, tzn. pilový řetěz/vodicí lištu, hrozí nebezpečí poranění a také poškození stroje.

Motor zastavte a podepřete řez (např. káce- cím sochorem) nebo druhou řetězovou pilou, popř. řezací soupravou proveďte odlehčovací řez. Okamžitě vyjměte vklíněnou řezací sou- pravu, jestliže se řez rozevře.

Dodržujte pokyny uvedené v následujících částech a postup k zamezení blokování, po- př. sevření řetězové pily. UPOZORNĚNÍ Zemědělská profesní sdru- žení pravidelně nabízejí kurzy zacházení s řetě- zovými pilami a kurzy kácení stromů.

7.1 Použití zachycovacího zubu (13)

1. Zachycovací zub (13/1) zapíchněte do kme-

nu a pilovým řetězem proveďte obloukový pohyb (13/a) tak, aby se pilový řetěz zařízl do dřeva.

2. Pracovní krok několikrát zopakujte a přitom

přesaďte nasazovací bod zachycovacího bo- du (13/b).

7.2 Kácení stromů (14, 15)

NEBEZPEČÍ! Ohrožení života padajícím stromem! Pokud není možný únik při pádu stro- mu, může dojít k těžkému zranění či dokonce ke smrti!

S kácením začínejte až tehdy, pokud je od káceného stromu zaručena úniková cesta bez překážek. NEBEZPEČÍ! Ohrožení života nekontrolo- vaně padajícím stromem! Nekontrolovaně pa- dající stromy mohou způsobit vážná zranění až smrt!

Aby byl zajištěn kontrolovaný pád strom, po- nechejte mezi zářezem a hlavním řezem ne- dořez, který činí cca 1/10 průměru kmenu.

Nekácejte za větru. UPOZORNĚNÍ Smějí se použít pouze klí- ny ze dřeva, plastu nebo hliníku. Než je možné začít s kácením, je třeba provést následující opatření.

Zajistěte, aby se v nebezpečné oblasti nezdr- žovaly žádné osoby, zvířata a nenacházely se tam žádné předměty.CZ 226 6646 | 6651 | 6656 Chování při práci a pracovní technika

Bezpečnostní vzdálenost k jiným pracovištím nebo předmětům má být minimálně 2½ délky stromu.

Dávejte pozor na přívodní vedení a cizí maje- tek. Případně informujte rozvodný závod ne- bo vlastníka.

Určete směr, kterým bude strom padat. O směru pádu stromu rozhoduje:

přirozený sklon stromu

jednostranné ovětvení

rovina nebo poloha na svahu

asymetrický růst, poškození dřeva

směr větru a jeho rychlost

Při poloze ve svahu vždy pracujte nad káce- ným stromem.

Zajistěte, aby se na předem vytyčené ústupo- vé cestě nenacházely žádné překážky. Ústu- pová cesta má vést asi 45° šikmo zpět od směru pádu (14).

Kmen musí být bez chrastí, větví a cizích tě- les (např. nečistoty, kameny, volná kůra, hře- bíky, skoby, dráty atd.). K pokácení stromu se provede jeden zářez a je- den hlavní řez.

1. U hlavních a krátících řezů umístěte do řeza-

ného dřeva bezpečně zachycovací zub.

2. Zářez (15/c) nejprve řežte vodorovně, potom

šikmo shora pod úhlem minimálně 45°. Tím se zabrání zaklínění řetězové pily při řezání druhého zářezu. Zářez musí být umístěn co možné nejblíže k zemi a v požadovaném směru kácení (15/e). Hloubka zářezu by měla být cca 1/4 průměru kmenu.

3. Hlavní řez (15/d) řežte přesně vodorovně

proti zářezu. Hlavní řez se musí naříznout ve výšce 3-5 cm nad vodorovným zářezem.

4. Hlavní řez (15/d) řežte tak hluboko, aby mezi

zářezem (15/c) a hlavním řezem (15/d) zůstal nedořez (15/f) minimálně 1/10 průměru kme- nu. Tento nedořez brání tomu, aby se strom otočil a spadl špatným směrem. Když se hlavní řez (15/d) přiblíží k nedořezu (15/f), měl by strom začít padat. Pokud strom padá během řezání:

Pokud strom padá špatným směrem ne- bo se naklání zpět a skřípe řetězovou pi- lu, hlavní řez přerušte. K otevření řezu a naklonění stromu do požadovaného smě- ru pádu zarazte klíny.

Řetězovou pilu okamžitě vytáhněte z ře- zu, vypněte a odložte.

Jděte na únikovou cestu.

Dávejte pozor na padající větve.

5. Pokud strom zůstane stát, zarážením klínů

ve směru hlavního řezu ho kontrolovaně veď- te k pádu.

6. Po skončení řezání okamžitě sejměte ochra-

nu sluchu a dávejte pozor na signály nebo výstražná volání.

7.3 Odvětvování (16)

Při této práci je třeba dodržovat následující body:

Podržte řetězovou pilu na kmeni stromu a od- řízněte volně přístupné větve jednu po druhé přímo na kmeni stromu (16/a). Na svazích postupujte zdola nahoru.

Větší dolů směřující větve, které strom podpí- rají, nechte zprvu tak.

Menší větve oddělte jedním řezem.

Dávejte pozor na větve pod napětím, tyto vět- ve nejdříve kousek nařízněte shora, poté je přeřízněte zdola nahoru, aby se předešlo za- klínění řetězové pily (16/b).

Volné visící větve nejdříve kousek nařízněte zdola, poté je přeřízněte shora (16/c).

Zapichovací, podélné a tangenciální řezy by měly provádět jen zkušené nebo vyškolené osoby.

7.4 Zkracování kmenu (17, 18, 19)

Při této práci je třeba dodržovat následující body:

Při poloze ve svahu vždy pracujte nad kme- nem stromu, neboť kmen stromu se může odkutálet.

Řetězovou pilu veďte tak, aby se v prodlou- žené oblasti pohybu pilového řetězu nena- cházela žádná část těla.

Řetězovou pilu nasaďte na kmen:

Zachycovací zub zasaďte hned vedle hrany řezu a řetězovou pilu nechte kolem tohoto bodu otáčet.

Řetězová pila může při nasazování sklouznout na bok nebo lehce odskočit. To je závislé na dřevu a stavu pilového řetězu. Proto musíte řetězovou pilu stále pevně držet.

Na konci řezu se řetězová pila díky své vlast- ní hmotnosti vytočí, jestliže již nebude v řezu. Kontrolovaně ji přidržujte v opačném směru a nevyvíjejte žádný tlak, aby se pilový řetěz ne- dotkl podlahy.2500160_a 227 Údržba a péče

Po skončení řezu vyčkejte, až pilový řetěz zastaví, než řetězovou pilu vypnete.

Motor řetězové pily vždy vypínejte, než pře- jdete k dalšímu stromu. Celá délka kmenu leží rovnoměrně:

Kmen rozřezávejte odshora a neřežte do ze- mě (17/a). Kmen leží na jednom konci:

Aby se předešlo zaklínění řetězové pily a roz- tříštění dřeva, nejprve odřízněte 1/3 průměru kmenu zdola (18/a), pak zbytek shora para- lelně s dolním řezem (18/b). Kmen leží na obou koncích: Aby se předešlo zaklínění řetězové pily a roztříš- tění dřeva, nejprve odřízněte 1/3 průměru kmenu shora (19/a), pak zbytek zdola paralelně s horním řezem (19/b).

7.5 Zkracování řeziva

Při této práci je třeba dodržovat následující body:

Používejte bezpečnou podpěru pro řezání (koza, klíny, trám).

Dbejte na bezpečný postoj a rovnoměrné rozložení tělesné hmotnosti.

Kulatinu zajistěte proti otočení.

K řezu nasazovat pouze běžící pilu. Řetězo- vou pilu nikdy nezapínejte s nasazeným řetě- zem.

Dřevo nepřidržujte nohou nebo za pomoci ji- né osoby.

NEBEZPEČÍ! Ohrožení života kvůli neod- borné údržbě. Práce údržby prováděné nekvali- fikovaným personálem i neschválené náhradní díly mohou v provozu přivodit těžká poranění a dokonce i smrt.

Neodstraňujte žádná bezpečnostní zařízení, musí být stále funkční.

Používejte jen schválené originální náhradní díly.

Pravidelnou a odbornou údržbou zajistěte, aby se přístroj nacházel ve funkčním a čis- tém stavu. NEBEZPEČÍ! Nebezpečí života a nebez- pečí nejtěžších zranění. Ohrožení života a ne- bezpečí nejtěžších úrazů u zapnutého motoru.

Všechny zásahy provádějte při vypnutém motoru. OPATRNĚ! Nebezpečí zranění. Ostrohran- né a pohybující se části strojů mohou vést k po- ranění.

Při údržbě, ošetřování a čištění vždy noste ochranné rukavice!

Správná údržba je zásadně nutná pro zacho- vání původní výkonnosti a provozní bezpeč- nosti stroje.

Zajistěte, aby všechny matice a šrouby byly pevně utaženy, aby bylo jisté, že stroj stále pracuje za dobrých podmínek.

Nikdy nepoužívejte stroj s opotřebovanými nebo poškozenými díly. Poškozené díly musí být vyměněny a nikdy nesmí být opravovány. Před údržbou:

Motor vypněte a nechte vychladnout.

Vytáhněte koncovku zapalovací svíčky.

Při práci na pilovém řetězu noste ochranné rukavice.

Nesundávejte ochranný kryt, s výjimkou pří- padů, kdy je nutné provést zásahy na vodicí liště nebo na řetězu.

Oleje, benzin a další znečisťující láky likviduj- te podle předpisů.

8.1 Demontáž/montáž víka vzduchového

filtru (20) Demontáž víka vzduchového filtru

1. Šroubovákem uvolněte upevňovací šrouby

(20/1) z víka vzduchového filtru (20/2).

2. Ze stroje sejměte víko vzduchového filtru (20/

a). Montáž víka vzduchového filtru

1. Víko vzduchového filtru nasaďte na přístroj

2. Utáhněte upevňovací šrouby (20/1) víka

vzduchového filtru.CZ 228 6646 | 6651 | 6656 Údržba a péče

8.2 Čištění vzduchového filtru (21)

POZOR! Ohrožení špinavým, poškozeným nebo chybějícím vzduchovým filtrem. Jestliže chybí vzduchový filtr nebo je znečištěný či poško- zený, dojde k neopravitelnému poškození motoru stroje.

Čištění vzduchového filtru je předpokladem pro bezchybný provoz a dlouhou životnost stroje. Aby se předešlo poškození motoru, nepracujte bez vzduchového filtru nebo s po- škozeným vzduchovým filtrem.

Čištění by se mělo provádět po každých 15 hodinách použití stroje.

Filtrační vložku nesmíte nikdy prát a vždy ji musíte při znečištění nebo poškození vymě- nit. Demontáž vzduchového filtru

1. Motor vypněte a nechte vychladnout.

2. Demontujte víko vzduchového filtru (viz Kapi-

tola 8.1 "Demontáž/montáž víka vzduchové- ho filtru (20)", strana227).

3. Povolte křídlatou matici (21/1).

4. Vzduchový filtr (21/2) vytáhněte směrem na-

5. Nasávací otvor (21/3) uzavřete čistou utěr-

kou. To zabrání padání částic nečistot do prostoru karburátoru. Vyčištění vzduchového filtru

1. Filtr vyčistěte štětcem nebo jemným kartá-

čem, eventuálně jej zevnitř směrem ven opa- trně vyfoukejte stlačeným vzduchem. Montáž vzduchového filtru

1. Vzduchový filtr (21/2) nasaďte na nasávací

otvor (21/3) (21/b).

2. Vzduchový filtr našroubujte s křídlatou maticí

8.3 Kontrola/výměna zapalovací svíčky (22,

23) Při poškození izolace, silném opálení elektrod nebo u nadměrně naolejovaných elektrod musíte zapalovací svíčku vyměnit. Příprava

1. Motor vypněte a nechte vychladnout.

2. Demontujte víko vzduchového filtru (viz Kapi-

tola 8.1 "Demontáž/montáž víka vzduchové- ho filtru (20)", strana227).

3. Vytáhněte koncovku zapalovací svíčky

(22/1). Kontrola vzdálenosti elektrod (23)

1. Zapalovací svíčku (22/2) vyšroubujte doda-

ným kombinovaným klíčem.

2. Elektrodu vyčistěte kartáčem (23/1).

3. Změřte vzdálenost (23/2). Vzdálenost musí

činit 0,6–0,7mm. Výměna zapalovací svíčky

1. Zapalovací svíčku (22/2) vyšroubujte doda-

ným kombinovaným klíčem.

2. Novou zapalovací svíčku zašroubujte až na

3. Koncovku nasuňte na zapalovací svíčku.

8.4 Vodicí lišta (25, 27)

K zamezení nesymetrickému opotřebení byste měli vodicí lištu pravidelně otáčet. Musí být provedena následující údržba:

Namažte ložisko vodicí hvězdice (27).

Drážku vodicí lišty vyčistěte škrabkou (není obsažena v dodávce) (25).

Vyčistěte mazací otvory.

Plochým pilníkem odstraňte otřepy z vodicích boků a případné odchylky mezi vedeními vy- rovnejte. Vodicí lišta musí být vyměněna, když:

hloubka drážky je menší než výška tažného článku (který se nikdy nesmí dotýkat dna drážky);

vnitřní vodicí stěna je tak opotřebována, že se řetěz naklání do strany.

8.5 Broušení pilového řetězu (24)

NEBEZPEČÍ! Ohrožení života zpětným rá- zem (kickback)! Neodborně nabroušený pilový řetěz zvyšuje nebezpečí zpětného rázu, a tím ne- bezpečí smrtelného poranění.

Pilový řetěz by měl být odborně nabroušen tak, aby se snížilo nebezpečí zpětného rázu. UPOZORNĚNÍ Nezkušeným uživatelům řetězových pil doporučujeme, aby si pilový řetěz nechali nabrousit u odborníka v příslušném zá- kaznickém servisu. Z důvodů bezpečnosti a výkonnosti musí být ře- tězová pila vždy dobře nabroušena. Broušení je potřebné, když:

Piliny z řezání jsou prašné.

Pro řezání je nutné vynaložit větší sílu.

Řez není rovný.2500160_a 229 Údržba a péče

Zvyšuje se spotřeba paliva. Když je broušením pověřen školený servis, může být provedeno s příslušnými nástroji, které mají minimální úběr materiálu a zaručují rovnoměrné nabroušení všech zubů. Samostatné broušení pilového řetězu lze prová- dět pomocí speciálních kulatých pilníků, jejichž průměr je přizpůsoben jednotlivému typu řetězu (Tabulka údržby řetězu). Vyžaduje to šikovnost a zkušenosti, aby nedošlo k poškození zubů. K nabroušení pilového řetězu:

1. Vypněte motor, uvolněte brzdu řetězu, vodicí

lištu s namontovaným pilovým řetězem pev- ně upněte do vhodného svěráku a dbejte na to, aby se mohl pilový řetěz volně pohybovat.

2. Napněte pilový řetěz, pokud je volný.

3. Namontujte pilník do příslušného vedení a

potom jej veďte ve vybrání zubu, zachovávej- te přitom rovnoměrný sklon, podle profilu zu- bu.

4. Proveďte jen několik tahů pilníkem, výhradně

směrem dopředu, a tento pracovní krok opa- kujte na všech zubech se stejnou orientací (doprava nebo doleva).

5. Otočte polohu vodicí lišty ve svěráku, abyste

tento pracovní krok opakovali na zbývajících zubech.

6. Zkontrolujte, zda omezovací zub nevyčnívá z

kontrolního nástroje, případný přesah od- straňte plochým pilníkem a profil zaoblete.

7. Po nabroušení odstraňte všechny špony z pi-

lování a prach a promažte pilový řetěz v ole- jové lázni. Řetěz musí být vyměněn, když:

Délka zubů je menší než 5 mm.

Je-li k dispozici: Nebylo dosaženo označení na zubech řezacích článků;

Vůle článků na nýtech řetězu je příliš velká.

8.6 Kontrola vzdálenosti elektrod (26)

Stroj nikdy nepoužívejte bez dostatečného mazá- ní řetězu. Tím se zkrátí životnost stroje. Proto před zahájením práce zkontrolujte množství oleje v olejové nádrži a rozvod oleje.

1. Nastartujte stroj.

2. Běžící pilový řetěz držte asi 15cm nad paře-

zem nebo vhodnou podložkou. U dostatečného mazání se vytvoří lehký olejový film na pařezu (26/1).

8.7 Nastavení mazání řetězu (28)

NEBEZPEČÍ! Nebezpečí života a nebez- pečí nejtěžších zranění. Ohrožení života a ne- bezpečí nejtěžších úrazů u zapnutého motoru.

Všechny zásahy provádějte při vypnutém motoru. Množství dopravovaného oleje lze regulovat seři- zovacím šroubem. Seřizovací šroub je umístěn na spodní straně stroje (28/1). K nastavení dopravovaného množství použijte malý šroubovák:

Ve směru hodinových ručiček pro menší do- pravované množství

Proti směru hodinových ručiček pro větší do- pravované množství Během práce pravidelně kontrolujte, zda je v ole- jové nádrži dostatek oleje.

8.8 Kontrola zastavení pilového řetězu při

volnoběhu VÝSTRAHA! Nebezpečí vyplývající z bě- žícího pilového řetězu. Pilový řetěz pohybující se ve volnoběhu může při práci vést ohrožení ži- vota a poranění.

V žádném případě nepracujte s řetězovou pi- lou, jestliže se pilový řetěz pohybuje ve vol- noběhu.

Před každým použitím zkontrolujte zastavení pilového řetězu, jestliže motor běží s volno- běžnými otáčkami.

1. Nastartujte motor a nechte ho běžet na vol-

2. Zkontrolujte, zda se pilový řetěz zastaví.

3. Jestliže se pilový řetěz pohybuje, mohlo dojít

k následujícím chybám:

Volnoběžné otáčky jsou příliš vysoké (Nastavení volnoběžných otáček na kar- burátoru).

Spojka je poškozená, znečištěná nebo nesprávně nastavená. Obraťte se na servis AL-KO.

8.9 Nastavení volnoběžných otáček na

karburátoru Volnoběžné otáčky jsou uvedeny v technických parametrech (Technické údaje). Nejlépe je mož- né je nastavit pomocí otáčkoměru. Budou-li volnoběžné otáčky správně nastaveny, motor běží ve volnoběhu a pilový řetěz se nepo- hybuje. Podle místa použití (pohoří, rovina) je po-CZ 230 6646 | 6651 | 6656 Údržba a péče třebná úprava nastavení volnoběhu prostřednic- tvím dorazového šroubu „T“. UPOZORNĚNÍ Regulační šrouby pro směs při volnoběhu „L“ a plném zatížení „H“ mohou být nastavovány jen servisem AL-KO. Pilový řetěz se pohybuje bez přidání plynu: Volnoběžné otáčky jsou příliš vysoké.

1. Dorazový šroub volnoběžných otáček

„T“ (11/6) mírně otočte proti směru hodino- vých ručiček, dokud se pilový řetěz nepřesta- ne pohybovat. Není-li přidán plyn, motor se vždy vypne: Volnoběžné otáčky jsou příliš nízké.

1. Dorazový šroub volnoběžných otáček

„T“ (11/6) mírně otočte ve směru hodinových ručiček, až bude motor rovnoměrně běžet. Není-li možné optimální nastavení karburátoru otáčením dorazového šroubu volnoběžných otá- ček „T“, nechejte karburátor optimálně nastavit servisem AL‑KO.

8.10 Tabulka údržby řetězu

VÝSTRAHA! Nebezpečí těžkého poraně- ní. Jestliže se na řetězové pile nenachází schvá- lený pilový řetěz nebo vodicí lišta, může dojít k těžkým poraněním.

Používejte jen schválené pilové řetězy a vo- dicí lišty. Tabulka ukazuje hodnoty pro různé druhy řetězu. Typ řetězu Průměr pilníku Úhel hlavy zubu Úhel podříz- nutí Úhel sklonu hlavy (55°) Hloubka Úhel otáčení nástroje Úhel sklonu nástroje Stranový úhel 6646, 6651, 6656 21BPX056E 21BPX056X 4,8mm / 3/16" 30° 10° 60° 0,64mm / 0,025" 21BPX064E 21BPX064X 4,8mm / 3/16" 30° 10° 60° 0,64mm / 0,025" 21BPX072E 21BPX072X 4,8mm / 3/16" 30° 10° 60° 0,64mm / 0,025" 6651, 6656 21LPX056E 21LPX056X 4,8mm / 3/16" 25° 10° 60° 0,64mm / 0,025" 21LPX064E 21LPX064X 4,8mm / 3/16" 25° 10° 60° 0,64mm / 0,025" 21LPX072E 21LPX072X 4,8mm / 3/16" 25° 10° 60° 0,64mm / 0,025" 66562500160_a 231 Údržba a péče Typ řetězu Průměr pilníku Úhel hlavy zubu Úhel podříz- nutí Úhel sklonu hlavy (55°) Hloubka 73LPX060E 73LPX060X 5,5mm / 7/32" 25° 10° 60° 0,64mm / 0,025" 73LPX068E 73LPX068X 5,5mm / 7/32" 25° 10° 60° 0,64mm / 0,025" 73LPX072E 73LPX072X 5,5mm / 7/32" 25° 10° 60° 0,64mm / 0,025" Hloubka Pilník

Následující práce smí provádět uživatel. Všechny další práce mohou být prováděny jen servisní díl- nou. Následující pokyny se vztahují k normálním pod- mínkám použití. Při zvláštních podmínkách, jako např. při mimořádně dlouhé, každodenní pracov- ní době, musí být intervaly údržby příslušně zkrá- ceny. Plán údržby Jeden- krát po 5hod. Před za- čátkem práce Týdně Kaž- dých

hod. Každých 100 hod. Vpří- padě potře-

Před/po se- zóně, ročně Karburátor Zkontrolovat volnoběh X Vzduchový filtr Vyčistit X Vyměnit X Zapalovací svíčka Zkontrolovat vzdálenost elektrod, popř. nastavit X X Vyměnit X X Tlumič výfuku Vizuální kontrola a kont- rola stavu

Palivová a olejová ná- drž Vyčistit X X Řetězová brzda Kontrola funkce XCZ 232 6646 | 6651 | 6656 Pomoc při poruchách Plán údržby Jeden- krát po 5hod. Před za- čátkem práce Týdně Kaž- dých

hod. Každých 100 hod. Vpří- padě potře-

Před/po se- zóně, ročně Čištění a mazání kloubo- vých míst X X Mazání řetězu Kontrola X X Řetěz Vizuální kontrola a kont- rola stavu, kontrola na- broušení

Nabroušení X X Výměna, popř. i řetězo- vého kola a jeho ložiska

Vodicí lišta Vizuální kontrola a kont- rola stavu

Otočení vodicí lišty X Promazání vratné hvězdy X Vyčištění drážky řetězu/ otvoru přivádění oleje

Vyčištění ochranného krytu z vnitřní strany

Všechny přístupné šrouby (kromě seřizova- cích šroubů) Dotažení X X X Celý stroj Vizuální kontrola a kont- rola stavu

Vyčištění (vč. vstupu vzduchu, chladicích že- ber válce) X X X

9 POMOC PŘI PORUCHÁCH

OPATRNĚ! Nebezpečí zranění. Ostrohran- né a pohybující se části strojů mohou vést k po- ranění.

Při údržbě, ošetřování a čištění vždy noste ochranné rukavice! UPOZORNĚNÍ V případě poruch, které ne- jsou v této tabulce uvedené nebo které nemůžete sami odstranit, se obraťte na náš zákaznický servis.2500160_a 233 Přeprava Porucha Příčina Odstranění Motor nemůže být spuštěn ne- bo se ihned zase vypne. Nesprávný postup Motor nastartujte podle popisu v tomto návodu k použití. Znečištěná zapalovací svíč- ka nebo nesprávná vzdále- nost elektrod Vyčistěte nebo vyměňte zapalovací svíčku. Zakrytý vzduchový filtr Vyčistěte nebo vyměňte vzduchový filtr Vodicí lišta a pilový řetěz jsou při běhu horké. Tvorba kouře. Pilový řetěz je příliš napnutý. Uvolněte napětí řetězu. Olejová nádrž je prázdná. Dolijte olej na pilový řetěz. Otvor pro výstup oleje anebo drážka vodicí lišty jsou zne- čištěné. Vyčistěte otvor pro výstup oleje ane- bo drážku vodicí lišty. Motor běží, ale pilový řetěz se nepohybuje. Pilový řetěz je příliš napnutý. Uvolněte napětí řetězu. Chyba stroje Obraťte se na servis AL-KO. Místo pilin je vyhazován pouze dřevěný prach. Řetězová pila musí být tlačena skrze dřevo. Pilový řetěz je tupý. Pilový řetěz nabruste nebo vyhledej- te servis AL-KO. Stroj nezvykle vibruje. Chyba stroje Obraťte se na servis AL-KO. 10 PŘEPRAVA VÝSTRAHA! Nebezpečí života a nebezpe- čí nejtěžších zranění. Běžící řetězová pila při přepravě může vést k nejtěžším zraněním a do- konce ke smrti.

Řetězovou pilu nikdy nenoste a nepřepravuj- te s běžícím pilovým řetězem.

Přepravu provádějte podle shora uvedených opatření. Přepravu provádějte podle následujících opatře- ní:

2. Nechte stroj vychladnout.

3. Odstraňte veškeré piliny z řezání nebo zbytky

4. Ochranný kryt přetáhněte přes vodicí lištu.

Řetězovou pilu noste jen za rukojeť. Při tom smě- řuje vodicí lišta dozadu. Ve vozidlech: Zajistěte řetězovou pilu proti převrá- cení, poškození a výtoku provozních prostředků. 11 SKLADOVÁNÍ Po každém použití stroj pořádně vyčistěte a, jsou-li k dispozici, umístěte všechny ochranné kryty. Přístroj uchovávejte na suchém, uzamyka- telném místě a mimo dosah dětí. Pokud nechcete přístroj používat déle než 2 - 3 měsíce, jsou nutné následující práce, aby se za- bránilo škodám:

1. Úplně vyprázdněte palivovou a olejovou ná-

2. Sejměte pilový řetěz a vodicí lištu, vyčistěte a

postříkejte olejem na ochranu proti korozi.

3. Přístroj pokud možno skladujte na suchém

místě. POZOR! Nebezpečí poškození stroje. Za- schlý/zalepený olej na pilový řetěz při dlouhém skladování poškozuje díly vedoucí olej.

Před delším skladováním olej na pilové řetě- zy odstraňte ze stroje. 12 LIKVIDACE

Benzin a motorový olej nepatří do do- mácího odpadu nebo odtoků, ale od- vážejí se k roztřídění, příp. k ekolo- gické likvidaci!

Před likvidací stroje musíte vyprázdnit palivo- vou nádrž a nádrž motorového oleje!

Obal, stroj a příslušenství jsou vyrobeny zre- cyklovatelných materiálů a je nutné je likvido- vat příslušným způsobem.CZ 234 6646 | 6651 | 6656 Technické údaje 13 TECHNICKÉ ÚDAJE Řetězové pily Typ 6646 6651 6656 Č. výrobku 127523 127524 127525 Typ motoru Dvoudobý chlaze- ný vzduchem Dvoudobý chlaze- ný vzduchem Dvoudobý chlaze- ný vzduchem Objem motoru 46,5cm³ 50,9cm³ 55,5cm³ Maximální výkon motoru v kW (dle ISO 7293) 2,0/9000 min

Systém snadného startu Ano / palivové čer- padlo Ano / palivové čer- padlo Ano / palivové čer- padlo Otáčky na volnoběh 3000 +/- 400min

Maximální otáčky 13000min

Palivo Bezolovnatý ben- zin min. 90ROZ Bezolovnatý ben- zin min. 90ROZ Bezolovnatý ben- zin min. 90ROZ Směšovací poměr 1:50 1:50 1:50 Objem palivové nádrže 510cm

Objem olejové nádrže 290cm

Dělení 0,325“ / 8,255mm 0,325“ / 8,255mm 0,325“ / 3/8" 8,255 / 9,525mm Jištění řetězu Ano / automaticky Ano / automaticky Ano / automaticky Hmotnost řetězové pily u prázdných nádrží:

Hmotnost s vodicí lištou a pilovým řetězem max. 6,89kg max. 7,0kg max. 7,0kg pro 0,325" max. 7,25kg pro 3/8"

Hmotnost bez vodicí lišty a pilové- ho řetězu 5,75kg 5,75kg 5,75kg Hladina akustického tlak LpA (dle ČSN EN ISO 22868) 99,1dB(A), K=3,0dB(A) 100,8dB(A), K=3,0dB(A) 100,3dB(A), K=3,0dB(A) Hladina akustického výkonu LwA (dle ČSN EN ISO 22868) 112,4dB(A), K=3,0dB(A) 112,9dB(A), K=3,0dB(A) 113,2dB(A), K=3,0dB(A) Ekvivalentní celková hodnota vibrací (dle ČSNENISO22867): Přední držadlo (K = 1,5 m/s

Zadní držadlo (K = 1,5 m/s

1311g/kWh 925g/kWh 925g/kWh2500160_a 235 Technické údaje Typ 6646 6651 6656 Toto měření CO

je výsledkem zkoušky reprezentativního (základního) motoru pro typ, popř. řadu motorů v pevném zkušebním cyklu za laboratorních podmínek a nepředstavuje žádnou výslovnou nebo implicitní záruku výkonu určitého motoru. Pilové řetězy a vodicí lišty Pilové řetězy Vodicí lišty Typ přístro-

Typ Ore- gon Dělení Šířka vodicí-

článku Rych- lost Tvar zubů Typ Ore- gon Dělení Délka Využi- telná délka Počet zubů 6646, 6651,

Máte-li nějaké dotazy k záruce, opravě nebo ná- hradním dílům, obraťte se prosím na nejbližší servisAL-KO. Najdete je na internetu pod násle- dující adresou: www.al-ko.com/service-contacts 15 ZÁRUKA Případné vady na materiálu či výrobní závady na výrobku odstraníme během zákonné lhůty pro rekla- maci nedostatků, a to dle našeho uvážení buď opravou, nebo dodáním náhradního výrobku. Lhůta pro reklamaci nedostatků se řídí právními ustanoveními země, ve které byl výrobek zakoupen. Naše záruka platí jen vnásledujících případech:

Dodržujte tento návod k obsluze

Použití originálních náhradních dílů Záruka zaniká v následujících případech:

Svévolné technické změny

Používání v rozporu s určeným účelem Ze záruky jsou vyloučeny:

Škody na laku, které jsou způsobeny normálním opotřebením.

Opotřebované díly, které jsou na kartě náhradních dílů xxxxxx (x) označeny rámečkem.

Spalovací motory (zde platí zvláštní záruční ustanovení příslušného výrobce motoru) Záruční doba začíná dnem nákupu prvním koncovým uživatelem. Rozhodující je datum na nákupním dokladu. Stímto záručním listem a originálem nákupního dokladu se obraťte na svého prodejce nebo nejbližší autorizovaný servis pro zákazníky. Zákonné nároky kupujícího na reklamaci nedostatků vůči prodávajícímu zůstávají tímto prohlášením nedotčeny.2500160_a 237 Preklad originálneho návodu na použitie PREKLAD ORIGINÁLNEHO NÁVODU NA POUŽITIE Obsah 1 O tomto návode na použitie..................... 238

6.2 Po ukončení prác................................248

Pred pílením drevo skontrolujte, či neobsahu- je cudzie predmety, napr. klince a skrutky, kovové diely.

3.3.3 Práce s reťazovou pílou

S benzínom manipulujte len vonku a nikdy v uzavretých miestnostiach.

Benzín a olej prepravujte a skladujte výlučne v na to určených nádobách. Zabezpečte, aby deti nemali prístup ku skladovanému benzínu a oleju.

Dbajte na to, aby sa Váš odev nedostal do kontaktu s benzínom. Ak sa benzín dostal na Váš odev, okamžite sa prezlečte.

6. Vodiacu lištu odsuňte od telesa stroja, kým

Nádoby nikdy neskladujte v blízkosti dosahu detí.

1. Do schváleného kanistra dajte cca polovicu

uvedeného množstva benzínu.

3. Prilejte zvyšok benzínu.

S benzínom manipulujte len vonku a nikdy v uzavretých miestnostiach.

2. Uzáver nádrže (07/1) a okolitú oblasť očistite,

aby sa do nádrže nedostala špina.

3. Uzáver nádrže (07/1) odkrúťte opatrne, lebo

vo vnútri sa mohol vytvoriť tlak.

4. Palivo nalievajte použitím lievika.

5. Nasaďte uzáver nádrže a dotiahnite ho.

očistite, aby sa do nádrže nedostala špina.

2. Vodiacu lištu odsuňte od telesa stroja, kým

Pred každým začatím prác preskúšajte brzdu reťaze.

2. Aktivujte bezpečnostné blokovacie tlačidlo

bezpečnostné blokovacie tlačidlo a následne plynovú páku.

2. Aktivujte brzdu reťaze. Za týmto účelom

6. Otočte regulátor sýtiča (11/2) proti smeru ho-

8. Držadlo štartéra nepustite, viackrát silno po-

10. Akonáhle motor beží, krátko zatlačte bezpeč-

1. Pustite bezpečnostné blokovacie tlačidlo

(12/1) a následne plynovú páku (12/2).

3. Kolískový spínač (12/3) prepnite do polohy

6.2 Po ukončení prác

1. Ozubený doraz (13/1) zapichnite do kmeňa a

asymetrický rast, poškodenie stromu

Pri polohe na svahu stojte vždy nad stínaným stromom.

2. Smerový zárez (15/c) zarežte najprv vodo-

uveďte do pádu vrazením klinov.

6. Po ukončení pílenia okamžite odložte ochra-

Pred vypnutím reťazovej píly po ukončení re- zu počkajte, kým sa pílová reťaz nezastaví.

V priebehu údržbárskych, ošetrovacích a čis- tiacich prác vždy noste ochranné rukavice!

filtra (20) Demontáž krytu vzduchového filtra

4. Vzduchový filter (21/2) vytiahnite smerom ho-

dodržiavate pokyny tohto návodu na použitie.
