NAVODILA ZA UPORABO Solo 6651 AL-KO

3 Varnostni napotki 142

3.1 Varnostni napotki za verižne žage ..... 142
3.2 Vzroki in preprečevanje povratnega udarca 143
3.3 Varnostni napotki za delo.... 143

3.3.1 Upravljavec.... 143
3.3.2 Obratovalni časi.... 144
3.3.3 Dela z verižno žago 144
3.3.4 Obremenitve zaradi vibracij ..... 144
3.3.5 Obremenitev zaradi hrupa ..... 145
3.3.6 Ravnanje z bencinom in oljem..... 145
3.3.7 Varnost oseb, živali in predmetov 145

4 Montaža 146

4.1 Montaža meča in verige žage (od 02 do 06).... 146

5 Zagon.... 146

5.1 Gorivo.... 146
5.1.1 Priprava mešanice goriva ..... 146
5.2 Mazivo za verige 147
5.3 Dolivanje delovnega sredstva (07)..... 147
5.4 Preverjanje napetosti verige (06, 08) . 148
5.5 Preverjanje zavore verige (09) ...... 148

8 Vzdrževanje in nega....152

8.1 Demontaža/montaža pokrova filtra za zrak (20)....152
8.2 Čiščenje filtra za zrak (21) ......152
8.3 Preverjanje/zamenjava vžigalne svečke (22, 23) ....153
8.4 Meč (25, 27) ......153
8.5 Brušenje verige (24) 153
8.6 Preverjanje mazanja verige žage (26) 154
8.7 Nastavitev mazanja verige (28) .....154
8.8 Preverjanje mirovanja verige žage v praznem teku....154
8.9 Nastavitev števila vrtljajev v prostem teku na uplinjaču....154
8.10 Tabela za vzdrževanje verige......154
8.11 Načrt vzdrževanja....155

9 Pomoč pri motnjah ....157

10 Transport....158
11 Shranjevanje ....158
12 Odstranjevanje ....158
13 Tehnični podatki 158
14 Servisna služba/servis....161
15 Garancija....161

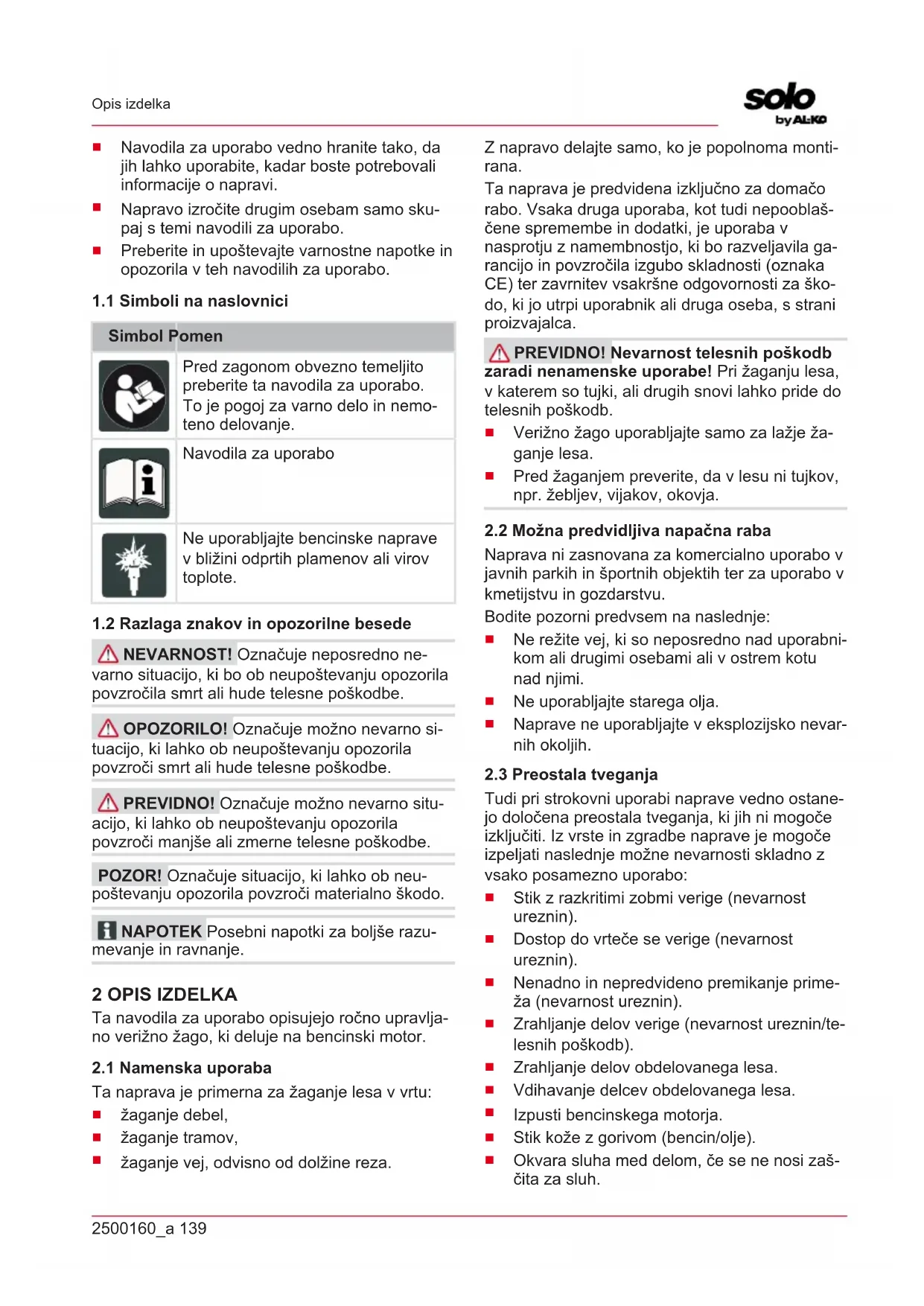

1 K TEM NAVODILOM ZA UPORABO

Nemška različica je izvirnik navodil za uporabo. Različice v vseh drugih jezikih so prevodi originalnih navodil za uporabo.

Navodila za uporabo vedno hranite tako, da jih lahko uporabite, kadar boste potrebovali informacije o napravi.
- Napravo izročite drugim osebam samo skupaj s temi navodili za uporabo.
■ Preberite in upoštevajte varnostne napotke in opozorila v teh navodilih za uporabo.

1.1 Simboli na naslovnici

Simbol Pomen

Pred zagonom obvezno temeljito preberite ta navodila za uporabo. To je pogoj za varno delo in nemoteno delovanje.

Navodila za uporabo

Ne uporabljajte bencinske naprave v bližini odprtih plamenov ali virov toplote.

1.2 Razlaga znakov in opozorilne besede

⚠ NEVARNOST! Označuje neposredno nevarno situacijo, ki bo ob neupoštevanju opozorila povzročila smrt ali hude telesne poškodbe.

⚠️ OPOZORILO! Označuje možno nevarno situacijo, ki lahko ob neupoštevanju opozorila povzroči smrt ali hude telesne poškodbe.

⚠ PREVIDNO! Označuje možno nevarno situacijo, ki lahko ob neupoštevanju opozorila povzroči manjše ali zmerne telesne poškodbe.

POZOR! Označuje situacijo, ki lahko ob neu- poštevanju opozorila povzroči materialno škodo.

i NAPOTEK Posebni napotki za boljše razumevanje in ravnanje.

2 OPIS IZDELKA

Ta navodila za uporabo opisujejo ročno upravlja-no verižno žago, ki deluje na bencinski motor.

2.1 Namenska uporaba

Ta naprava je primerna za žaganje lesa v vrtu:

žaganje debel,
- žaganje tramov,
- žaganje vej, odvisno od dolžine reza.

Ta naprava je predvidena izključno za domačo rabo. Vsaka druga uporaba, kot tudi nepooblaščene spremembe in dodatki, je uporaba v nasprotju z namembnostjo, ki bo razveljavila garancijo in povzročila izgubo skladnosti (oznaka CE) ter zavrnitev vsakršne odgovornosti za škodo, ki jo utrpi uporabnik ali druga oseba, s strani proizvajalca.

PREVIDNO! Nevarnost telesnih poškodb zaradi nenamenske uporabe! Pri žaganju lesa, v katerem so tujki, ali drugih snovi lahko pride do telesnih poškodb.

Verižno žago uporabljajte samo za lažje žaganje lesa.
Pred žaganjem preverite, da v lesu ni tujkov, npr. žebljev, vijakov, okovja.

2.2 Možna predvidljiva napačna raba

Naprava ni zasnovana za komercialno uporabo v javnih parkih in športnih objektih ter za uporabo v kmetijstvu in gozdarstvu.

Bodite pozorni predvsem na naslednje:

■ Ne režite vej, ki so neposredno nad uporabnikom ali drugimi osebami ali v ostrem kotu nad njimi.
■ Ne uporabljajte starega olja.
■ Naprave ne uporabljajte v eksplozijsko nevarnih okoljih.

2.3 Preostala tveganja

Tudi pri strokovni uporabi naprave vedno ostane- jo določena preostala tveganja, ki jih ni mogoče izključiti. Iz vrste in zgradbe naprave je mogoče izpeljati naslednje možne nevarnosti skladno z vsako posamezno uporabo:

■ Stik z razkritimi zobmi verige (nevarnost ureznin).
■ Dostop do vrteče se verige (nevarnost ureznin).
■ Nenadno in nepredvideno premikanje primeža (nevarnost ureznin).
Zrahljanje delov verige (nevarnost ureznin/telesnih poškodb).
■ Zrahljanje delov obdelovanega lesa.
Vdihavanje delcev obdelovanega lesa.
Izpusti bencinskega motorja.
■ Stik kože z gorivom (bencin/olje).
Okvara sluha med delom, će se ne nosi zaščita za sluh.

2.4 Varnostne naprave in zaščita

OPOZORILO! Nevarnost telesnih po-

škodb. Okvarjene in izklopljene varnostne naprave in zaščite lahko povzročijo hude telesne poškodbe.

Okvarjene varnostne naprave in zaščite oddajte v popravilo.
■ Varnostnih naprav in zaščite nikoli ne izklapljajte.

Zaščitni pokrov meča

Pred transportom je treba na meč in verigo žage namestiti zaščitni pokrov, da se preprečijo telesne poškodbe oseb in gmotna škoda.

Zavora verige

Zavora verige se sproži z ročnim varovalom ob povratnem udarcu in takoj zaustavi delujočo verigo žage.

Varnostno zaporno tipkalo

Ročico za plin je mogoče pritisniti šele, ko se pritisne varnostno zaporno tipkalo.

2.5 Simboli na napravi

Simbol Pomen

	Pri ravnanju bodite posebej previdni!
	Nevarnost povratnega udarca!
	Pred zagonom preberite navodila za uporabo!
	Nosite zaščitno čelado, glušnike in zaščitna očala!
	Nosite zaščitne rokavice!
	Obujte trdne čevlje!

Simbol Pomen

	Verižne žage ne upravljajte z eno roko!
	Verižno žago vedno upravljajte z obema rokama!
	Rezervoar za mešanico bencina/ olja
	Vbrizgalna šoba
	Sonce: Običajno/poletno delovanje
	Snežinka: Delo pozimi

Za varno uporabo in vzdrževanje so na stroju natisnjeni simboli. Vedno upoštevajte te napotke.

Simbol Pomen

	Priključek za dolivanje mešanice gorivaLega: Na rezervoarju za bencin, v bližini pokrova rezervoarja
	Priključek za dolivanje verižnega oljaLega: Na rezervoarju za olje, v bližini pokrova rezervoarja za olje
	Uporaba stikala motorja: Stikalo prestavite na »STOP«, motor takoj ugasne.Lega: levo od zadnjega ročaja

Simbol Pomen

	Uporaba vrtljivega gumba lopute za zagon: Ko obrnete vrtljivi gumb lopute za zagon v nasprotni smeri urinega kazalca, se loputa za zagon zapre. Ko se loputa za zagon zapre, obrnite loputo za zagon v smeri urinega kazalca, da se loputa za zagon znova odpre.Lega: Pokrov filtra za zrak
	Nastavljanje oljne črpalke: Zavrtite palico z izvijačem v smeri puščice do položaja MAX, će želite večji dotok olja, oz. do položaja MIN za manjši dotok verižnega olja.Lega: Spodnja stran pogonske eno-te
	Vijak pod oznako »H« je namenjen nastavljanju mešanice pri visokem številu vrtljajev.Lega: zgoraj desno na zadnjem ročaju
	Vijak pod oznako »L« je namenjen nastavljanju mešanice pri nizkem številu vrtljajev.Lega: zgoraj desno na zadnjem ročaju
	Vijak nad oznako »T« je namenjen nastavljanju števila vrtljajev v prostem teku.Lega: zgoraj desno na zadnjem ročaju
	Prikazuje, v katero smer je zavora verige sproščena (bela puščica) oz. uporabljena (črna puščica).Lega: zgoraj na ščitniku verižnika
	Prikazuje, v katero smer je nameščena veriga.Lega: Sprednja stran meča
	Za odpiranje dekompresijskega ventila pritisnite tipko za dekompresijo.

Simbol Pomen

Zagotovljen nivo zvoka:

6646: 115 dB(A)
6651 in 6656: 116 dB(A)

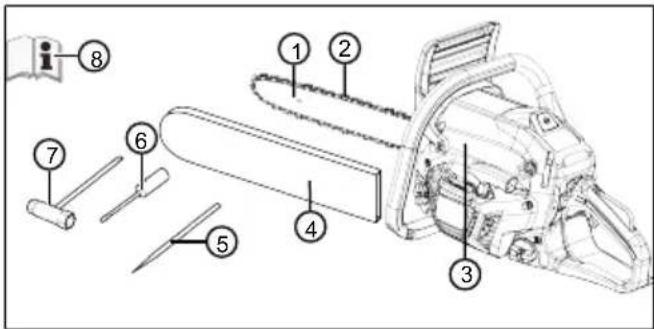

2.6 Obseg dobave

Po razpakiranju preverite, ali so dostavljeni vsi sestavni deli.

1 Meč

2 Veriga

3 Bencinska verižna žaga

4 Zaščitni pokrov za meč

5 Pila

6 Izvijač

7 Kombinirani ključ

8 Navodila za uporabo

2.7 Pregled izdelka (01)

Št. Sestavni del

1 Meč

2 Veriga

3 Sprednja zaščita rok

4 Sprednji ročaj

5 Pokrov filtra za zrak

6 Pritrdilni vijaki za pokrov filtra za zrak

7 Ročica za plin

Št. Sestavni del

8 Varnostno zaporno tipkalo

9 Zadnji ročaj

10 Klecno stikalo za izklop motorja s sa-modejnim vračanjem

11 Rezervoar za gorivo

12 Vrtljivi gumb lopute za zagon (za hlad-ni zagon)

13 Ročaj zaganjalnika

14 Rezervoar za olje

15 Zaščitni pokrov za meč

16 Ostroga

17 Pritrdilne matice za meč

18 Pritrditev meča

19 Vžigalna kapica

20 Tipka za dekompresijo

21 Navodila za uporabo

3 VARNOSTNI NAPOTKI

Dnevno, pred vsako uporabo in po vsakem padcu ali drugem dogodku, kot je npr. delovanje sile zaradi udarca ali trka, preverite, da naprava ni poškodovana in da je varna za uporabo.
■ Preverite tesnjenje sistema za gorivo in funkcionalnost varnostnih naprav. Naprav, ki niso varne za uporabo, v nobenem primeru ne uporabite. V primeru nejasnosti se posvetujte s svojim trgovcem.
- Pri delu z napravo nosite glušnike, zlasti pri dnevnem delovnem času več kot 2,5 ure. Med delovanjem naprave nastaja močan hrup, ki lahko pri upravljavcu povzroči poškodbe sluha.
Nosite rokavice za zaščito pred tresljaji in si redno vzemite premor kot preventivni ukrep proti sindromu belega prsta. Daljši čas uporabe naprave lahko povzroči s tresenjem pogo-jene motnje v prekrvavitvi roke. Točnega trajanja uporabe ni mogoče določiti. Odvisno je od različnih dejavnikov. Pri stalni uporabi naprave pazite na roke in prste. Če se tam po-javijo znaki, kot so izguba otipa, bolečine, sr-benje, oslabitev telesne moči in sprememba

barve kože ali kože, poiščite zdravniško po- moč.

Motorja nikoli ne uporabljajte v zaprtih prostorih in ga takoj izklopite, će pri uporabi motorja začutite slabost, omotico ali šibkost. Takoj poiščite zdravniško pomoč. Naprava med delovanjem motorja oddaja strupene izpušne pline. Ti plini so brez vonja in nevidni.
■ Ne uporabljajte naprave v bližini odprtih plamenov ali virov toplote. Hlapi bencina in olja za mazanje so zelo lahko vnetljivi.
■ Nosite masko za zaščito pred prahom, če med delom z napravo nastaja prah od žaganja, para ali dim. To je lahko nevarno za zdravje.

3.1 Varnostni napotki za verižne žage

Delov telesa ne približujte verigi, ko se vrti. Pred zagonom žage se prepričajte, da se veriga ničesar ne dotika. Pri delu z verižno žago lahko v trenutku nepazljivosti veriga zagrabi oblačila ali dele telesa.
Držite verižno žago vedno z desno roko za zadnji ročaj in z levo roko za sprednji ročaj. Če verižno žago držite v obratnem delovnem položaju, se poveča tveganje poškodb in tak delovni položaj ni dovoljen.
Električno orodje je dovoljeno držati samo na izoliranih prijemalnih površinah, saj se verižna žaga lahko dotika skritih vodnikov. Pri verižnih žagah, ki se dotikajo žic pod napetostjo, kovinski deli električnega orodja prevajajo električni tok in lahko povzročijo električni udar uporabnika.
Nosite zaščitna očala in zaščito sluha. Priporočljiva je tudi zaščita glave, rok, nog in stopal. Primerna zaščitna oblačila zmanjšajo nevarnost poškodb zaradi letečih predmetov in naključnega dotika verige.
Verižne žage ne uporabljajte na drevesu. Pri uporabi na drevesu obstaja nevarnost poškodb.
Vedno bodite pozorni na trdno stojišče in uporabljajte verižno žago samo, ko stojite na trdi, varni in ravni podlagi. Na spolzki podlagi ali nestabilnem stojišču, kot je lestev, lahko izgubite ravnotežje in nadzor nad verižno žago.
- Pri žaganju napete veje lahko pričakujete, da bo veja udarila nazaj. Ko se napetost v lesnih vlaknih sprosti, lahko napeta veja zadane uporabnika in/ali le-ta lahko izgubi nadzor nad verižno žago.

Bodite še posebej previdni pri rezanju podrastja in mladih dreves. Tanek material se lahko namreč zaplete v verigo in vas udari, izgubite lahko ravnotežje.
Izklopljeno verižno žago nosite za sprednji ročaj in obrnjeno stran od svoje-ga telesa. Pri transportu ali shranjevanju verižne žage vedno namestite ščitnik. Pre-vidno ravnanje z verižno žago zmanjša mož-nost nenamernega stika z vrtečo se verigo.
Upoštevajte navodila za mazanje, nape-njanje verige in menjavo dodatne opreme. Nepravilno napeta ali namazana veriga se lahko pretrga ali poveča tveganje povratnega udarca verižne žage.
Ročaji morajo biti vedno suhi, čisti in na njih ne sme biti olja in maziva. Mastni in oljnati ročaji so spolzki in lahko povzročijo izgubo nadzora nad napravo.
Žagajte samo les. Verižne žage ne uporabljajte za dela, za katera ni predvidena. Primer: Verižne žage ne uporabljajte za žaganje plastike, zidov ali gradbenega materiala, ki ni iz lesa. Uporaba verižne žage za nedovoljene namene lahko povzroči nevarne situacije.

3.2 Vzroki in preprečevanje povratnega udarca

Do povratnega udarca lahko pride, će se konica meča dotakne nekega predmeta ali pa se les upogiba in se veriga žage zatakne v rezu.

Stik s konico meča lahko v nekaterih primerih povzroči nenaden sunek v nasprotno smer in potisne meč navzgor ali proti upravljavcu.

Zaradi zagozdenja verige žage na zgornjem robu meča se lahko meč hitro odbije nazaj proti upravliavcu.

V vsaki od teh situacij lahko izgubite nadzor nad žago in se pri tem hudo poškodujete. Ne zanašajte se izključno na varnostne naprave, ki so vgrajene v verižno žago. Kot uporabnik verižne žage morate sprejeti različne ukrepe, da bo vaše delo potekalo brez nesreč in poškodb.

Povratni udarec je posledica nepravilne ali na- pačne uporabe orodja. Tega lahko preprečite z ustreznimi varnostnimi ukrepi, ki so opisani v na- daljevanju:

Žago držite trdno z obema rokama, palca in prsti morajo biti oviti okrog ročajev verižne žage. Prestavite telo in roke v položaj, v katerem se lahko uprete silam povratnega udarca. Pri uporabi ustreznih var-

nostnih ukrepov lahko upravljavec obvladuje sile povratnega udarca. Nikoli ne izpustite verižne žage.

Izogibajte se nenaravni drži telesa in ne žagajte nad višino ramen. Tako preprečite nenameren stik s konico meča in zagotovite boljši nadzor nad verižno žago v nepričakovanih situacijah.
■ Uporabljajte samo nadomestne meče in verige žage, ki jih priporoča proizvajalec. Napačni nadomestni meči in verige žage lahko privedejo do pretrganja in/ali povratnega udarca verige.
■ Upoštevajte navodila proizvajalca za ostrenje in vzdrževanje verige žage. Pre-nizki omejevalniki globine povečajo možnost povratnega udarca.

3.3 Varnostni napotki za delo

■ Upoštevajte nacionalne varnostne predpise, npr. poklicnih združenj, socialnih skladov, organov za varstvo pri delu.
■ Delo opravljajte samo pri zadostni dnevni ali umetni svetlobi.
V delovnem območju ne sme biti predmetov (npr. odžaganih delov) – nevarnost spotikania.
■ Uporabnik je odgovoren za nesreče drugih oseb in nijihove lastnine.

3.3.1 Upravljavec

■ Mladoletniki, mlajši od 16 let, ali osebe, ki niso seznanjene z navodili za uporabo, naprave ne smejo uporabliati.
Če prvič delate z verižno žago: Trgovec ali drug strokovnjak naj vam pojasni ravnanje z verižno žago, lahko se tudi udeležite usposablijanja.
Kdor dela z verižno žago, mora biti dobro opremljen, zdrav in v dobri telesni pripravljenosti. Kdor se zaradi zdravstvenih razlogov ne sme naprezati, mora vprašati svojega zdravnika, ali lahko dela z verižno žago.
Sprejmite ukrepe za zaščito pred obremenitvami zaradi vibracij. Glede na uporabo orodja lahko dejanske vrednosti vibracij odstopajo od vrednosti vibracij, navedenih v tehničnih podatkih. Pri tem upoštevajte celoten potek dela, torej tudi trenutke, ko orodje dela brez obremenitve ali je izklopljeno. Primerni ukrepi med drugim vključujejo tudi redno vzdrževanje in nego orodja in nastavkov

orodja, ohranjanje toplih rok, redne premore in dobro načrtovanje poteka dela.

Maksimalno trajanje rokovanja in delovne premore določite preko vrednosti vibracij.

3.3.2 Obratovalni časi

Upoštevajte nacionalne predpise za čase delovanja verižne žage. Časi uporabe verižne žage so morda omejeni z nacionalnimi in lokalnimi predpisi.

3.3.3 Dela z verižno žago

⚠️ OPOZORILO! Nevarnost hudih telesnih poškodb. Če uporabite nepopolno montirano verižno žago, lahko pride do hudih telesnih poškodb.

Verižno žago uporabite šele, ko je popolno-ma montirana.
Pred vsako uporabo opravite pregled, da preverite, ali je verižna žaga popolna in da noben sestavni del ni poškodovan ali obrabljen. Varnostne in zaščitne naprave morajo biti nepoškodovane.

Nikoli ne delajte sami.
Vedno pripravite škatlo za prvo pomoč v primeru nezgod.

Izogibajte se dotiku kovinskih predmetov, ki se nahajajo v tleh ali ki so s njimi električno povezana.

■ Osebno zaščitno opremo sestavljajo:

Zaščitna čelada
Glušniki (npr. čepi za ušesa), zlasti pri dnevnem delu več kot 2,5 ure
Zaščitna očala ali ščitnik zaščitne čelade za obraz
Zaščitne hlače z vstavkom za zaščito pred rezanjem
■ Trde delovne rokavice
Varnostni čevlji z oprijemljivim podplatom, jekleno kapo in vložkom za zaščito pred vrezi

Verižne žage ne uporabljajte nad višino ramen, ker varno rokovanje ni več mogoče.

- Pri spremembi lokacije izklopite motor in nataknite ščitnik verige.

■ Ko naprave ne uporabljajte, odklopite bencinski motor in nataknite ščitnik verige.

Verižne žage ne uporabljajte za dvigovanje ali premikanje lesa.

■ Hlode, ki so debelejši od dolžine meča, sme žagati le strokovno osebje.
Na rez položite le tekočo verigo žage, verižne žage nikoli ne vklopite s položeno verigo.
Pazite na to, da olje za verigo ne dospe v tla.
Žaganja ne izvajajte po dežju, snegu ali v primeru nevihte.
Delovanja varnostnih naprav in zaščite ne smete nikoli onemogočiti.

3.3.4 Obremenitve zaradi vibracij

■ Nevarnost zaradi vibriranja Dejanska vrednost izpustov vibracij med uporabo naprave lahko odstopa od vrednosti, ki jo navaja proizvajalec. Upoštevajte naslednje vplivne dejavnike pred uporabo oz. med njo:

Ali je naprava uporabljana skladno z namensko uporabo?
Ali je material izrezan ali obdelan na pravi način?
Ali je naprava v stanju, ustreznem za uporabo?
Ali je rezalno orodje pravilno naostreno oz. ali je vgrajeno pravilno rezalno orodje?
Ali so ročaji in po potrebi izbirni vibracijski ročaji montirani in ali so trdno povezani z napravo?

Napravo uporabljajte samo s potrebnim številom vrtljajev zgorevalnega motorja, ki je potrebno za posamezno delo. Izogibajte se maksimalnemu številu vrtljajev motorja, da se zmanjšajo hrup in vibracije.

■ Nepravilna uporaba in vzdrževanje lahko povečata hrup in vibriranje naprave. To škoduje zdravju. V tem primeru takoj izklopite napravo in poskrbite, da jo popravi pooblaščena servisna delavnica.

- Stopnja obremenitve zaradi vibracij je odvisna od opravljanega dela oz. uporabe naprave. Ocenite jo in vključite ustrezne delovne premore. S tem se bistveno zmanjša obremenitev zaradi vibracij skozi celoten čas dela.

Daljša uporaba naprave uporabnika izpostavlja vibracijam in lahko povzroči težave z obtokom (»bele prste«). Da bi zmanjšali to tveganje, nosite rokavice in skrbite, da so roke tople. Če zaznate simptome »belih prstov«, takoj poiščite zdravniško pomoč. Med temi simptomi so: otrplost, ščemenje, srbenje, bolečina, popuščanje moči, sprememba

barve ali stanja kože. Običajno se ti simptomi pokažejo na prstih ali rokah ali pri utripu. Pri nižjih temperaturah (pod približno 10 °C) se nevarnost poveča.

Med delovnim dnem naredite daljše premore, da si lahko opomorete od hrupa in vibracij. Delo načrtujte tako, da je uporaba naprav, ki povzročajo močne vibracije, razporejena na več dni.
Če med uporabo naprave na rokah zaznate nelagodje ali razbarvanje kože, takoj prekinite delo. Vključite ustrezne delovne premore. Brez ustreznih odmorov lahko pride do sindroma vibracij v roki in dlani.
Zmanjšajte tveganje izpostavljenosti vibracijam. Vzdržujte napravo v skladu z napotki v navodilih za uporabo.
Če napravo pogosto uporabljate, se obrnite na svojega trgovca, da si priskrbite protivibracijsko opremo (npr. ročaje).
V delovnem načrtu opredelite, kako je mogoče omejiti obremenitev zaradi vibracij.

3.3.5 Obremenitev zaradi hrupa

Določeni ravni hrupa zaradi te naprave se ni mo- goče izogniti. Dela, pri katerih nastaja veliko hrupa, načrtujte za ure, ko je to dopustno in predvi- deno. Po potrebi ustavite dela ob času mirovanja in omejite delovni čas na najnujnejše. Za osebno zaščito nosite primerno zaščito za sluh; tudi druge osebe v bližini morajo nositi primerno zaščito za sluh.

3.3.6 Ravnanje z bencinom in oljem

⚠️ NEVARNOST! Nevarnost eksplozije in požara. Zaradi mešanice iztekajočega bencina in zraka se tvori eksplozijsko ozračje. Pri nepravil-nem ravnanju z gorivom lahko pride do vzbuha, eksplozije in požara, posledično pa do hudih tele-snih poškodb in tudi smrti.

■ Pri ravnanju z bencinom ne kadite.
■ Z bencinom delajte samo na prostem in nikoli v zaprtih prostorih.
Obvezno upoštevajte v nadaljevanju navedena pravila za ravnanje.

Bencin in olje transportirajte in skladiščite izključno v za to predvidenih posodah. Poskrbite, da otroci nimajo dostopa do uskladiščene-ga bencina in olja.

Da bi preprečili onesnaženje tal (varstvo okolja), pri točenju poskrbite, da se bencin in olje ne razlijeta v zemljo. Za točenje uporabljajte lijak.

Naprave nikoli ne polnite v zaprtih prostorih. Na tleh lahko pride do kopičenja bencinskih hlapov in s tem do vzbuha ali celo eksplozije.
Takoj obrišite razlito gorivo z naprave in s tal. Pustite, da se tkanine, s katerimi ste brisali bencin, posušijo na dobro prezračevanem mestu, preden jih odstranite. V nasprotnem primeru lahko pride do nenadnega samovžiga.
Če ste razlili bencin, se tvorijo bencinski hla-pi. Naprave zato ne zaženite na istem mestu, temveč najmanj 3 m stran.
■ Preprečite stik kože z mineralnim oljem. Ne vdihujte bencinskih hlapov. Pri točenju vedno nosite rokavice. Redno menjavajte in čistite zaščitna oblačila.
Pazite na to, da oblačila ne pridejo v stik z bencinom. Če pride bencin na oblačila, takoj zamenjajte oblačila.
■ Naprave nikoli ne polnite, dokler motor deluje ali je vroč.

3.3.7 Varnost oseb, živali in predmetov

Napravo uporabljajte samo za dela, za katera je predvidena. Neustrezna uporaba lahko povzroči telesne poškodbe in gmotno škodo.
■ Stroj vklopite samo, če v delovnem območju ni oseb ali živali.
Ohranite varno razdaljo do drugih oseb in živali ali izklopite napravo, ko se druge osebe ali živali približujejo.
Nikoli ne usmerite izpuha motorja proti ose-bam in živalim ter proti vnetljivim izdelkom in predmetom.
■ Ne segajte v sesalno in prezračevalno rešetko, ko motor deluje. Vrteči se deli naprave lahko povzročijo telesne poškodbe.
Kadar naprave ne potrebujete, jo vedno izklo-pite, npr. pri menjavi delovnega območja, pri izvajanju vzdrževalnih del in nege ter pri to-čenju mešanice bencina in olja.
V primeru nesreče takoj izklopite napravo, da preprečite nadaljnje telesne poškodbe in materialno škodo.
Naprave nikoli ne uporabljajte z obrabljenimi ali okvarjenimi deli. Odsluženi ali okvarjeni deli naprave lahko povzročijo hude telesne poškodbe.
■ Napravo hranite izven dosega otrok.

4 MONTAŽA

⚠️ NEVARNOST! Smrtna nevarnost in ne- varnost hudih telesnih poškodb. Smrtna ne- varnost in nevarnost hudih telesnih poškodb pri vklopljenem motorju.

Vsa dela izvajajte, ko je motor izklopljen.

POZOR! Nevarnost poškodb naprave. Nevarnost poškodb naprave zaradi neustrezne montaže

Razpakiranje in montažo je treba izvajati na ravni in stabilni površini.
■ Na voljo mora biti dovolj prostora za premikanje naprave in embalaže ter primerno orodje.

POZOR! Nevarnost škode v okolju. Nevarnost škode v okolju zaradi neustreznega odstranjevanja.

■ Embalažo je treba odstraniti v skladu z lokalnimi predpisi.

PREVIDNO! Nevarnost telesnih poškodb.

Predmeti z ostrimi robovi in premikajoči se predmeti lahko povzročijo telesne poškodbe.

• Pri montaži meča in verige vedno nosite trpežne delovne rokavice.
• Pri montaži meča in verige delajte izjemno previdno, da ne boste vplivali na varnost in učinkovitost naprave; v primeru dvomov kontaktirajte vašega prodajalca.

i NAPOTEK Ob dobavi naprave sta meč in veriga demontirana, rezervoarja za mešanico in olje pa sta prazna.

Pred montažo se prepričajte, da zavora verige ni aktivirana. Zavora verige se sprosti, ko povlečete zaščito za roke (01/3) proti ročaju (01/4).

4.1 Montaža meča in verige žage (od 02 do 06)

1. Ohlapno odvijte obe šestrobi matici (02/1) s kombiniranim ključem. Odstranite ščitnik verižnika (02/2) skupaj s šestrobima maticama (02/a).
2. Odstranite plastična distančnika (02/3); distančnika se uporabljata samo med transportom zapakirane naprave in nista več potrebna.

3. Zarezo meča (03/1) postavite (03/a) na zatična vijaka (03/2). Potisnite meč proti ohišju stroja (03/b).

4. Verigo žage (04/1) položite okrog verižnika (04/2) in v zarezo meča (04/3), pri čemer pazite na smer teka. Verigo žage položite prek obračalne zvezde meča (05/a).

5. Znova montirajte ščitnik verižnika (06/1); šes-trobi matici (06/2) le toliko pritegnite, da je ve-rigo žage še mogoče napeti.
6. Meč potiskajte z ohišja stroja, dokler ni veriga žage pravilno napeta (Preverjanje napetosti verige (06, 08)).
7. Zategnite šestrobo matico (06/2).

5 ZAGON

5.1 Gorivo

POZOR! Nevarnost poškodb naprave. Če uporabite samo bencin, se bo poškodoval motor in garancija bo zapadla.

■ Uporabljajte samo visokokakovosten bencin in olje za mazanje, saj boste tako dolgoročno zagotovili popolno zmogljivost in življenjsko dobo mehanskih delov.

i NAPOTEK Če neosvinčen bencin hranite dlje kot 2 meseca, začnejo nastajati usedline. Vedno uporabljajte svež bencin!

Ta naprava je opremljena z dvotaktnim motorjem, ki obratuje z mešanico bencina in olja.

Ustrezno olje

Uporabljajte samo visokokakovostno sintetično olje za dvotaktne motorje. Pri vašem prodajalcu so na voljo olja, ki so bila razvita posebej za takšne motorje in ki lahko zagotavljajo visoke zmogljivosti.

Ustrezen bencin

Uporabljajte samo neosvinčen bencin z oktanskim številom najmanj 90.

5.1.1 Priprava mešanice goriva

⚠️ NEVARNOST! Nevarnost eksplozije in požara. Bencin in mešanica sta vnetljiva!

Bencin in mešanico hranite samo v homologiranih posodah za gorivo, na varnem mestu, vstran od virov toplote in odprtega ognja.
■ Posod nikoli ne puščajte v dosegu otrok.
Med pripravo mešanice ne kadite in poskusite preprečiti vdihavanje bencinskih hlapov.

POZOR! Nevarnost poškodb motorja. Čisti bencin povzroča poškodbe in popolni izpad motorja. V tem primeru garancijski zahtevki do proizvajalca niso veljavni.

■ Motor vedno uporabljajte z mešanico bencina/olja v predpisanem razmerju.

i NAPOTEK Mešanica je izpostavljena ne- nehnemu staranju. Ne pripravljajte prevelikih koli- čin, da preprečite nastajanje usedlin.

i NAPOTEK Posodi za bencin in mešanico redno čistite, da odstranite morebitne usedline.

V primeru nezadostne mešanice se poveča tveganje predčasnega sprožanja bata zaradi prešibke mešanice. Garancija preneha veljati tudi, će navodila za mešanje goriva itd. iz tega priročnika niso upoštevana.

V nadaljevanju je v tabeli podano pravilno razmerje mešanja s primerom.

Razmerje mešanja Bencin Olje

50:1 (50 delov goriva in 1 del olja)

5 litrov 100 ml

1. V homologirano posodo nalijte pribl. polovico navedene količine bencina.
2. Dolijte vso olje, kot je navedeno v tabeli.
3. Dolijte preostali bencin.
4. Zaprite posodo in jo dobro premešajte.

5.2 Mazivo za verige

POZOR! Nevarnost poškodb naprave. Uporaba starega olja za mazanje verige žage povzroča zaradi vsebovanih kovinskih delcev, ki nastanejo pri drgnjenju, prezgodnjo obrabo meča in verige. Ob tem se razveljavi garancija proizvajalca.

Nikoli ne uporabljajte starega olja, temveč samo biološko razgradljivo olje za verigo žage.

POZOR! Nevarnost škode v okolju. Uporaba mineralnega olja za mazanje verige žage povzroča resno škodo v okolju.

Nikoli ne uporabljajte mineralnega olja, temveč samo biološko razgradljivo olje za verigo žage.

Umazanega olja ni dovoljeno uporabljati, saj lahko pride do zamašitve filtra v rezervoarju in trajnih poškodb oljne črpalke.

Uporaba visokokakovostnega olja je odločilnega pomena za učinkovito mazanje rezalnih organov;

rabljeno ali manjvredno olje vpliva na mazanje in skrajša življenjsko dobo verige žage in meča. Priporočljivo je, da rezervoar za olje pri vsakem dolivanju goriva (z lijakom) napolnite do konca. Kapaciteta rezervoarja za olje je zasnovana tako, da se gorivo porabi pred oljem, s čimer je zagotovljeno, da naprava ne more delovati brez maziva.

5.3 Dolivanje delovnega sredstva (07)

⚠️ NEVARNOST! Nevarnost eksplozije in požara. Zaradi mešanice iztekajočega bencina in zraka se tvori eksplozijsko ozračje. Pri nepravil-nem ravnanju z gorivom lahko pride do vzbuha, eksplozije in požara, posledično pa do hudih tele-snih poškodb in tudi smrti.

■ Pri ravnanju z bencinom ne kadite.
■ Z bencinom delajte samo na prostem in nikoli v zaprtih prostorih.
Obvezno upoštevajte v nadaljevanju navedena pravila za ravnanje.

Točenje goriva

1. Izklopite motor in nataknite zaščitni pokrov prek verige žage.
2. Očistite zapiralo rezervoarja goriva (07/1) in območje okoli njega, da v rezervoar ne bi prišla umazanija.
3. Previdno odvijte pokrov rezervoarja (07/1), saj je v posodi morda nastal tlak.
4. Natočite gorivo prek lijaka.
5. Namestite pokrov rezervoarja na rezervoar in ga privijte.
6. Očistite razlito gorivo s tal in naprave.
7. Napravo zaženite šele, ko hlapi goriva izpuh-tijo.

Dolivanje olja za verige

1. Izklopite motor in nataknite zaščitni pokrov prek verige žage.
2. Očistite pokrov rezervoarja olja (07/2) in območje okoli njega, da v rezervoar ne bi prišla umazanija.
3. Privijte pokrov rezervoarja za olje (07/2).
4. Natočite olje za verigo žage prek lijaka.
5. Namestite pokrov rezervoarja za olje na rezervoar in ga privijte.
6. Očistite razlito olje za verigo žage s tal in naprave.

5.4 Preverjanje napetosti verige (06, 08)

⚠️ NEVARNOST! Smrtna nevarnost in ne- varnost hudih telesnih poškodb. Smrtna ne- varnost in nevarnost hudih telesnih poškodb pri vklopljenem motorju.

Napetost je pravilna, če pogonski členi ne izstopijo iz tirnice, ko dvignete verigo žage na sredini meča (08/1), veriga žage pa se še lahko vrti.

Napenjanje verige

1. S priloženim kombiniranim ključem odvijte šestrobi matici (06/2) ščitnika verige (06/1) le toliko, da je verigo žage še mogoče napeti.
2. Meč potiskajte z ohišja stroja, dokler ni veriga žage pravilno napeta.
3. Zategnite šestrobo matico (06/2).

5.5 Preverjanje zavore verige (09)

⚠️ OPOZORILO! Smrtna nevarnost in nevarnost hudih telesnih poškodb zaradi okvarjene zavore verige. Če zavora verige ne deluje, lahko npr. pri povratnem udaru delujoča veriga povzroči hude telesne poškodbe in celo smrt uporabnika.

■ Pred začetkom del vedno preverite, ali zavora verige deluje.
Verižne žage ne vklopite, će je zavora verige okvarjena. V tem primeru oddajte verižno žago v pregled v servisno delavnico.

Naprava je opremljena s sistemom varnostne zavore (zavoro verige).

Zavora verige je naprava, zasnovana za ta- kojšnjo zaustavitev premikanja verige žage, če pride do povratnega udarca. Običajno se zavora verige samodejno aktivira zaradi vztrajnosti.

To verigo je za preverjanje možno aktivirati tudi ročno.

1. Zaženite motor in držite napravo na obeh ročajih.
2. Sprožite varnostno zaporno tipkalo (01/8) in ročico za plin (01/7), da se veriga še naprej vrti, nato pa zaščito za roko (09/1) s hrbtno stranjo dlani potisnite naprej (09/a); veriga žage se mora takoj zaustaviti.
3. Ko se veriga žage ustavi, takoj spustite varnostno zaporno tipkalo in nato še ročico za plin.
4. Izklopite motor.
5. Za sprostitev zavore verige potisnite ščitnik rok v smeri naprej (09/b)

6 UPRAVLJANJE

■ Upoštevajte lokalne predpise glede časov obratovanja.
Zadnji ročaj trdno primite in držite z desno roko, nosilni ročaj pa z levo roko.
■ Ročajev ne spustite, dokler motor dela.
■ Verižne žage ne uporabljajte v primeru:
■ utrujenosti,
slabega počutja,
■ vpliva alkohola, zdravil in drog.

6.1 Vklop/izklop motorja

OPOZORILO! Nevarnost eksplozije in požara. Zaradi mešanice iztekajočega bencina in zraka se tvori eksplozijsko ozračje. Pri nepravil-nem ravnanju z gorivom lahko pride do vzbuha, eksplozije in požara, posledično pa do hudih tele-snih poškodb in tudi smrti.

■ Motor zaženite vsaj 3 metre stran od mesta polnjenja.

6.1.1 Zagon motorja (10, 11)

PREVIDNO! Nevarnost telesnih poškodb zaradi vrvice zaganjalnika. Zaradi hitrega povratnega vleka vrvice zaganjalnika se roka hitro povleče proti motorju. To lahko povzroči udarnine in izpahe.

Nikoli ne navijajte vrvice okrog roke.

POZOR! Nevarnost poškodb naprave. Če se vrvica zaganjalnika preveč izvleče, lahko to povzroči poškodbe.

Vrvice ne izvlecite v celoti in se z vrvico ne dotikajte odprtine za vodenje vrvice ter pri izpuščanju ročaja preprečite, da bi se vrvica nekontrolirano navijala.

POZOR! Nevarnost poškodb naprave. Če motor deluje z visokim številom vrtljajev in z aktivirano zavoro verige, se sklopka lahko pregreje.

Izogibajte se delovanju motorja z visokim številom vrtljajev in aktivirano zavoro verige.

Hladni zagon

Hladni zagon pomeni zagon motorja po tem, ko je bil najmanj 15 minut izklopljen, ali po dolivanju goriva.

1. Odložite napravo na ravno površino, držite sprednji ročaj in potisnite napravo na tla. Po potrebi s konico desne noge stopite v zadnji ročaj.

2. Aktivirajte zavoro verige tako, da potisnete ščitnik za roko naprej.

3. Odstranite zaščitni pokrov verige žage.
4. 3–4-krat pritisnite (10/a) vžigalno kapico (10/1).
5. Pritisnite tipko za dekompresijo (11/1). Dekompresijski ventil se odpre in potrebna vlečna sila na ročaj zaganjalnika se zmanjša. Tipka za dekompresijo se takoj po zagonu motorja samodejno vrne v začetni položaj.
6. Obrnite vrtljivi gumb lopute za zagon (11/2) v nasprotni smeri urinega kazalca do oznake (v skladu z oznako na verižni žagi).
7. S prosto roko povlecite ročaj zaganjalnika (11/3) navzgor (11/a), dokler ne začutite upornosti.
8. Ne spustite ročaja zaganjalnika, večkrat močno povlecite, dokler se motor prvič ne zažene. Nato obrnite vrtljivi gumb lopute za zagon (11/2) v smeri urinega kazalca do oznake (v skladu z oznako na verižni žagi).
9. Večkrat močno povlecite ročaj zaganjalnika (11/3), dokler se motor znova ne zažene.
10. Dokler motor deluje, na kratko pritisnite varnostno zaporno tipkalo (11/4) in ročico za plin (11/5). S tem se dušilna loputa uplinjača sprosti iz zapornega položaja.
11. Pustite napravo približno eno minuto delovati v prostem teku.
12. Sprostite zavoro verige tako, da povlečete ščitnik za roko nazaj.

Topli zagon

Če je motor le kratek čas izklopljen, je postopek zagona možen samo prek pritiskanja vžigalne kapice in tipke za dekompresijo, toda brez obračanja vrtljivega gumba lopute za zagon.

6.1.2 Izklop motorja (12)

1. Spustite varnostno zaporno tipkalo (12/1) in nato ročico za plin (12/2).
2. Motor naj nekaj sekund deluje v prostem te- ku.
3. Potisnite klecno stikalo (12/3) v položaj »STOP« (12/a).

6.2 Po koncu dela

OPOZORILO! Nevarnost telesnih po- škodb zaradi ureznin. Ostri členki verige žage lahko povzročijo ureznine.

Izklopite motor.
■ Nosite zaščitne rokavice.

⚠️ OPOZORILO! Nevarnost požara. Segreta naprava lahko povzroči vžig odrezanega materiala (npr. žagovine, vej ali listov).

■ Preden napravo odložite v kateremkoli prostoru, se mora motor ohladiti.
Da bi zmanjšali nevarnost požara, je treba z naprave odstraniti žagovino, ostanke vejic, liste ali odvečno mazivo.
■ Posod z ostanki od žaganja ne shranjujte v prostoru.

1. Izklopite motor (Izklop motorja (12)).
2. Počakajte, da se naprava ohladi.
3. Odstranite vse sledi žagovine ali ostanke olja.
4. V primeru večje umazanije demontirajte verigo žage in jo nekaj ur namakajte v posodi s posebnim čistilom. Nato jo sperite s čisto vodo in jo pred montažo na napravo napršite s protikorozjskim pršilom.
5. Pred čiščenjem naprave nataknite zaščitni pokrov prek verige žage.

6.3 Preklop med običajnim/poletnim in zimskim delovanjem (29)

Da bi pri nizkih temperaturah okolice (pod 5 °C) preprečili nastajanje ledu na uplinjaču, je mogoče vsesani zrak s preklopom drsnega vložka v zimski položaj predhodno ogreti. Drsni vložek je mogoče doseči neposredno z odstranitvijo pokrova filtra za zrak.

⚠️ POZOR! Nevarnost škode na motorju za-radi pregrevanja. Če veriga žage deluje pri več kot 5 °C in je drsni vložek v zimskem položaju, lahko pride do pregrevanja.

Pred delovanjem preverite temperaturo okolja in – po potrebi – nastavite položaj drsnega vložka.

1. Demontirajte pokrov filtra za zrak (glejte Poglavje 8.1 "Demontaža/montaža pokrova filtra za zrak (20)", stran 152).

2. Ročno izvlecite drsni vložek (29/1) iz okvirja (29/a).

3. Obrnite drsni vložek navpično (29/b) in ga znova vtaknite (29/c):

4. Več kot 5 °C, tj. običajno/poletno delovanje: Poravnajte okno drsnega vložka na znak sonca (29/2).
   Manj kot 5 °C, tj. zimsko delovanje: Poravnajte okno drsnega vložka na znak snežinke (29/3).

5. Montirajte pokrov filtra za zrak (glejte Poglavje 8.1 "Demontaža/montaža pokrova filtra za zrak (20)", stran 152).

7 OBNAŠANJE PRI DELU IN DELOVNA TEHNIKA

⚠️ NEVARNOST! Smrtna nevarnost zaradi nezadostnega strokovnega znanja! Nezadostno strokovno znanje lahko privede do najhujših poškodb in smrti!

■ Stebla smejo podirati in obvejevati le usposobljene in izkušene osebe.

⚠ NEVARNOST! Smrtna nevarnost zaradi nenadzorovanih premikov stroja. Premikajoča se veriga žage ustvarja močne sile, ki lahko povzročijo nenadno nenadzorovano odtrganje in odkok verižne žage.

Vedno držite verižno žago z obema rokama, z levo roko na sprednjem ročaju in desno roko na zadnjem ročaju. Ne glede na to, ali ste levo- ali desnoročni.

⚠ NEVARNOST! Smrtna nevarnost zaradi povratnega udarca! Povratni udarec naprave lahko povzroči smrtno nevarnost za uporabnika.

■ Z ustreznimi ukrepi obvezno poskrbite za preprečitev povratnega udarca.

⚠ PREVIDNO! Nevarnost za zdravje zaradi vdihovanja nevarnih snovi! Vdihavanje hlapov olja za mazanje, izpušnih plinov in prahu, ki nastaja pri žaganju, lahko povzroči zdravstvene težave.

Vedno nosite predpisano osebno zaščitno opremo.

⚠️ PREVIDNO! Nevarnost telesnih poškodb pri blokirani verižni žagi. Če poskušate izvleči med rezom zagozdeni rezilni pribor – tj. verigo žage/meč – pri delujočem motorju, obstaja nevarnost telesnih poškodb in nevarnost poškodb naprave.

Zaustavite motor in odprite rez (npr. z drvarskim klinom) ali z drugo verižno žago oz. rezilno garnituro opravite sprostitveni rez. Ko se rez odpre, takoj odstranite stisnjeno rezilno garnituro.

Sledite navodilom in postopkom v naslednjih poglavjih, da preprečite blokado ali zagozditev verižne žage.

H NAPOTEK Kmetijska strokovna združenja redno ponujajo tečaje iz ravnanja z verižnimi žagami ter sečnje stebel.

7.1 Uporaba klinastega omejevalnika (13)

1. Klinasti omejevalnik (13/1) vstavite v hlod in opravite premik verige žage v loku (13/a), da veriga žage zareže v les.

2. Večkrat ponovite delovni korak in s tem pre-stavite stično točko klinastega omejevalnika (13/b).

7.2 Sečnja stebel (14, 15)

⚠️ NEVARNOST! Življenjska nevarnost zara- di padanja stebla! Če umikanje pred padajočim steblom ni mogoče, lahko pride do hudih telesnih poškodb ter tudi do smrti!

S podiranjem začnite šele, ko je zagotovljeno umikanje do stebla, ki ga boste podirali, brez ovir.

⚠️ NEVARNOST! Življenjska nevarnost zara- di nekontroliranega padanja stebla! Nekontroli- rano padanje stebel lahko povzroči hude telesne poškodbe ter tudi smrt!

Da bi zagotovili nadzorovano padanje stebla, pustite med zasekom in podiralnim rezom sklep, ki znaša približno 1/10 premera hloda.

i NAPOTEK Smejo se uporabljati le lesene, plastične ali aluminijaste zagozde.

Pred začetkom sečnje morate izvesti naslednje ukrepe.

■ Poskrbite, da se v področju nevarnosti ne nahajao druge osebe, živali ali predmeti.

- Varnostna razdalja med drugimi delovnimi mesti ali predmeti mora znašati najmanj 2½ dolžini stebla.

Pazite tudi na napajalne vode in tujo lastnino. Po potrebi obvestite elektrodistribucijsko podjetje ali lastnika.

- Ocenite smer padanja stebla. Za smer padanja stebla so odločilni:

naravni nagib stebla
višina stebla
enostranska rast vej
ravna ali strma lega
■ asimetrična rast, poškodbe drevesa
■ smer in hitrost vetra
obremenjenost s snegom

• Pri strmi legi vedno delajte nad steblom, ki ga boste podirali.
  ■ Poskrbite, da se na predhodno ugotovljeni poti umikanja ne nahajajo ovire. Pot umikanja mora potekati okoli 45° poševno nazaj od smeri padanja (14).
  ■ Hlod mora biti prost grmovja, vej in tujk (npr. umazanije, kamnov, majave skorje, žebljev, sponk, žice, itd.).

1. Pri podiralnih in skrajševalnih rezih postavite klinasti omejevalnik varno ob les, ki ga boste rezali.
2. Zasek (15/c) najprej vrežite vodoravno, po-tem poševno od zgoraj pod kotom najmanj 45°. S tem se prepreči zagozditev verižne ža-ge pri izdelovanju drugega zaseka. Zasek je treba postaviti kar se da bližje tlom in v želeni smeri padanja (15/e). Globina zaseka mora znašati okoli 1/4 prečnika stebla.
3. Podiralni rez (15/d) vrežite točno vodoravno nasproti zaseka. Podiralni rez se mora vrezati na višini 3-5 cm nad vodoravnim zasekom.
4. Podiralni rez (15/d) vrežite tako globoko, da med zasekom (15/c) in podiralnim rezom (15/d) ostane sklep (15/f) najmanj 1/10 premera debla. Ta sklep preprečuje, da se steblo obrne in pade v napačni smeri. Pri približanju podiralnega reza (15/d) sklepu (15/f) bi steblo moralo začeti padati.

Če steblo pada med žaganjem:

Če steblo morda pada v napačni smeri ali se nagiba nazaj in zagozdi verižno žago, prekinite podiralni rez. Za odpiranje reza in podiranje stebla v želeni črti padca zabijte zagozdo.
Verižno žago takoj izvlecite iz reza, izklo-pite in odložite.
■ Pojdite v področje umika.
■ Pazite na padajoče veje.

1. Če steblo ostane stati, ga z zabijanjem za- gozd v podiralni rez kontrolirano privedite do padca.

2. Po zaključku žaganja takoj snemite glušnike in pazite na signale ali opozorilne klice.

7.3 Obvejevanje (16)

Pri tem delu je treba upoštevati naslednje točke:

Podprite verižno žago na deblu in odžagajte prosto dostopne veje eno za drugo neposred-

no na deblu (16/a). Na strmih legah delajte od spodaj navzgor.

■ Večje, navzdol usmerjene veje, ki podpirajo steblo, sprva pustite.
■ Manjše veje odrežite z enim rezom.
Pazite na napete veje in najprej vrežite en kos od zgoraj, nato jih odrežite od spodaj navzgor, da preprečite zagozditev verižne žage (16/b).
- Pri prosto visečih vejah najprej vrežite en kos od spodaj, nato odrežite od zgoraj (16/c).
■ Vbodne, vzdolžne reze in reze v jedro naj izvajajo izkušene ali usposobljene osebe.

7.4 Skrajševanje stebla (17, 18, 19)

Pri tem delu je treba upoštevati naslednje točke:

• Pri strmi legi vedno delajte nad deblom, ker se deblo lahko odkotali.
  Verižno žago vodite tako, da se v podaljšanem obračalnem območju verige ne nahaja noben del telesa.
  Nastavite verižno žago na deblo:

Klinasti omejevalnik postavite direktno poleg rezalnega roba in pustite, da se verižna žaga obrača okoli te točke.
Verižna žaga lahko pri nastavitvi stransko zdrsne ali rahlo odskoči. To je odvisno od lesa in stanja verižne žage. Vedno trdno držite verižno žago.

Na koncu reza se verižna žaga zasuka skozi s svojo lastno težo, ker je rez ne podpira več. Pri tem jo nadzorujte in ne potiskajte, da se ne dotakne tal.
■ Preden izklopite verižno žago, počakajte, da se veriga žage po zaključku reza ustavi.
■ Motor verižne žage vedno izklopite, preden preidete na drugo steblo.

■ Deblo prerežite od zgoraj in ne režite v tla (17/a).

Deblo se prilega na enem koncu:

Da preprečite zagozditev verižne žage in drobljenje lesa, najprej žagajte 1/3 premera debla od spodaj navzgor (18/a), potem pa ostanek prerežite od zgoraj vzporedno s spodnjim rezom (18/b).

Deblo se prilega na obeh koncih:

Da preprečite zagozditev verižne žage in drobljenje lesa, najprej žagajte 1/3 premera debla od zgoraj navzdol (19/a), potem pa ostanek prerežite od spodaj vzporedno z zgornjim rezom (19/b).

7.5 Skrajševanje žaganega lesa

Pri tem delu je treba upoštevati naslednje točke:

■ Uporabite varno rezalno podlago (kozo za žaganje, zagozde, grede).
Pazite na varno stojo in enakomerno poraz-delitev telesne teže.
Oblovino zavarujte pred obračanjem.
Na rez položite le tekočo verigo. Verižne žage nikoli ne vklopite s položeno verigo.
■ Lesa ne držite z nogo ali s pomočjo druge osebe.

8 VZDRŽEVANJE IN NEGA

⚠ NEVARNOST! Smrtna nevarnost zaradi nepravilnega vzdrževanja. Če vzdrževalna dela izvajajo nekvalificirane osebe ali će se uporabljajo neodobreni nadomestni deli, lahko med delovanjem pride do hudih telesnih poškodb in tudi smrti.

Nikoli ne odstranjujte varnostnih naprav in jih nikoli ne izklapljajte.
■ Uporabljajte samo dovoljene originalne nadomestne dele.
Z rednim in pravilnim vzdrževanjem skrbite, da je naprava v delujočem in čistem stanju.

⚠️ NEVARNOST! Smrtna nevarnost in ne- varnost hudih telesnih poškodb. Smrtna ne- varnost in nevarnost hudih telesnih poškodb pri vklopljenem motorju.

PREVIDNO! Nevarnost telesnih poškodb. Predmeti z ostrimi robovi in premikajoči se predmeti lahko povzročijo telesne poškodbe.

• Pri vzdrževalnih delih, negi in popravilih vedno nosite zaščitne rokavice!
  Pravilno vzdrževanje je obvezno potrebno za ohranjanje prvotne učinkovitosti in varne uporabe naprave.
  ■ Poskrbite, da bodo vse matice in vijaki dobro priviti, da bo naprava lahko vedno delovala v dobrih pogojih.
  ■ Naprave z obrabljenimi ali poškodovanimi se- stavnimi deli ne uporabljajte. Poškodovane dele je treba zamenjati in jih ni dovoljeno popravljati.

Pred vzdrževalnimi deli:

Izklopite motor in počakajte, da se ohladi.
■ Snemite konektor vžigalne svečke.

• Pri delih na verigi žage nosite zaščitne roka-vice.
  ■ Zaščitnega pokrova ne odstranjujte, razen med izvajanjem del na samem meču ali na verigi.
  Olja, bencin ali druge snovi, ki onesnažujejo okolje, odstranite v skladu s predpisi.

8.1 Demontaža/montaža pokrova filtra za zrak (20)

8.2 Čiščenje filtra za zrak (21)

POZOR! Nevarnost zaradi umazanega, okvarjenega ali manjkajočega filtra za zrak.

Če filtra za zrak ni ali je umazan ali okvarjen, se bo motor naprave nepopravljivo poškodoval.

Čiščenje filtra za zrak je pogoj za nemoteno delovanje in dolgo življenjsko dobo naprave. Ne delajte brez filtra ali s poškodovanim filtrom, da preprečite poškodbe motorja.
Čiščenje je treba izvesti vsakih 15 ur uporabe naprave.
- Filtrskega vložka ni dovoljeno prati in ga je treba vedno zamenjati, če je umazan ali poškodovan.

Demontaža filtra za zrak

1. Izklopite motor in počakajte, da se ohladi.
2. Demontirajte pokrov filtra za zrak (glejte Poglavje 8.1 "Demontaža/montaža pokrova filtra za zrak (20)", stran 152).
3. Odvijte krilato matico (21/1).
4. Povlecite filter za zrak (21/2) navzgor in stran (21/a).
5. Zaprite sesalno odprtino (21/3) s čisto krpo. To preprečuje padanje delcev umazanije v prostor uplinjača.

Čiščenje filtra za zrak

1. Filter očistite s čopičem ali fino krtačo, po potrebi previdno izpihajte od znotraj navzven s stisnjenim zrakom.

8.3 Preverjanje/zamenjava vžigalne svečke (22, 23)

Pri poškodbi izolacije, čezmernih ožigih elektrode ali močno naoljenih elektrodah je treba vžigalno svečko zamenjati.

Priprava

1. Izklopite motor in počakajte, da se ohladi.
2. Demontirajte pokrov filtra za zrak (glejte Poglavje 8.1 "Demontaža/montaža pokrova filtra za zrak (20)", stran 152).
3. Odklopite konektor vžigalne svečke (22/1).

Preverjanje razmika med elektrodama (23)

1. Odvijte vžigalno svečko (22/2) s priloženim kombiniranim ključem.
2. Očistite elektrodo s krtačo (23/1).
3. Izmerite razmik (23/2). Razmik mora biti 0,6–0,7 mm.

Zamenjava vžigalne svečke

1. Odvijte vžigalno svečko (22/2) s priloženim kombiniranim ključem.
2. Privijte novo vžigalno svečko do oznake.
3. Potisnite konektor vžigalne svečke na vžigalno svečko.

8.4 Meč (25, 27)

Za preprečevanje asimetrične obrabe je treba meč redno obračati.

Opraviti je treba naslednja vzdrževalna dela:

■ Namažite ležaj obračalne zvezde (27).
Zarezo na meču očistite s strgalom (ni priloženo v obsegu dobave) (25).
■ Očistite odprtine za mazanje.
■ S ploščato pilo je treba odstraniti zarobek na bočni strani in izravnati morebitna odstopanja med vodili.

• je globina utora manjša od višine pogonskega člena (ki se ne sme nikoli dotikati dna utora);
• je notranja stena tirnice tako obrabljena, da se veriga bočno nagiba.

8.5 Brušenje verige (24)

⚠️ NEVARNOST! Smrtna nevarnost zaradi povratnega udarca! Nepravilno nabrušena veriga žage povečuje nevarnost povratnega udara in s tem nevarnost smrtnih telesnih poškodb.

Pravilno nabrusite verigo žage, da zmanjšate nevarnost povratnega udara.

i NAPOTEK Za neizkušenega uporabnika verižnih žag priporočamo, da verigo nabrusi strokovnjak servisne službe.

Zaradi varnosti in učinkovitosti mora biti veriga vedno dobro nabrušena.

■ Je žagovina podobna prahu.
■ Je za žaganje potrebna večja moč.
Rez ni raven.
So tresljaji močnejši.
Se poveča poraba goriva.

Če brušenje zaupate specializirani servisni službi, bo ta za brušenje uporabila ustrezna orodja, ki zagotavljajo minimalno odstranjevanje materiala in enakomerno nabrušenost vseh zob.

Samodejno ostrenje verige lahko poteka s po-močjo posebne okrogle pile, katere premer se vedno ujema s posamezno vrsto verige (Tabela za vzdrževanje verige). Potrebne so veščine in izkušnje, da se preprečijo poškodbe zob.

Brušenje verige:

1. Izklopite motor, izklopite zavoro verige in meč z montirano verigo žage fiksno vpnite v primeren primež ter pazite, da boste verigo žage lahko prosto premikali.

2. Če je veriga zrahljana, jo napnite.

3. Pilo vstavite v ustrezno vodilo in nato v odprtino zoba, pri tem je treba ohraniti enaki kot v skladu s profilom zoba.

4. S pilo pobrusite le nekajkrat in samo v smeri naprej, delovni korak pa nato ponovite na vseh zobeh in vedno v isti smeri (desno ali levo).

5. Obrnite meč v primežu in delovni korak pono-vite na ostalih zobeh.

6. Preverite, ali omejevalnik globine ne gleda čez orodje za preverjanje in popilite morebitni presežek s ploščato pilo ter zaokrožite profil.

7. Po brušenju odstranite vse ostružke od piljenja in prah ter verigo namočite v mazivo.

■ so zobje dolgi manj kot 5 mm;

Če je oznaka na zobeh za rezanje presežena,
■ je rega členov na kovicah verige prevelika.

8.6 Preverjanje mazanja verige žage (26)

Naprave nikoli ne uporabljajte brez ustreznega mazanja verige. V nasprotnem primeru se bo življenjska doba naprave skrajšala. Pred vsakim začetkom del zato preverite količino olja v rezervoarju za olje in dovajanje olja.

1. Zaženite napravo.
2. Delujočo verigo žage držite približno 15 cm nad štorom ali primerno podlago.

Pri ustreznem mazanju se na štoru tvori tanka oljna plast (26/1).

8.7 Nastavitev mazanja verige (28)

⚠️ NEVARNOST! Smrtna nevarnost in ne- varnost hudih telesnih poškodb. Smrtna ne- varnost in nevarnost hudih telesnih poškodb pri vklopljenem motorju.

Količino dovajanja olja je mogoče uravnavati z nastavitvenim vijakom. Nastavitveni vijak je na spodnji strani naprave (28/1).

Za nastavitev količine dovajanja uporabite mali izvijač:

■ V desno za manjšo količino dovajanja
■ V levo za večjo količino dovajanja

Med delom redno preverjajte, ali je v rezervoarju za olje dovolj olja.

8.8 Preverjanje mirovanja verige žage v praznem teku

⚠️ OPOZORILO! Nevarnost zaradi delujoče verige žage. Veriga žage, ki se premika med prostim tekom, lahko med delom povzroči smrtno nevarne telesne poškodbe.

Nikoli ne delajte z verižno žago, če se veriga žage premika v prostem teku.
Pred vsako uporabo preverite, da se veriga žage ustavi, ko je motor v prostem teku.

1. Zaženite motor in ga pustite teči v prostem teku.

2. Preverite, ali veriga žage miruje.

3. Če se veriga žage premika, je vzrok lahko naslednja napaka:

4. Število vrtljajev v prostem teku je previsoko (Nastavitev števila vrtljajev v prostem teku na uplinjaču).
   Sklopka je okvarjena, umazana ali nepravilno nastavljena. Obiščite servisno de-lavnico AL-KO.

8.9 Nastavitev števila vrtljajev v prostem teku na uplinjaču

Število vrtljajev v prostem teku je podano v tehničnih podatkih (Tehnični podatki). Najprimerneje ga je nastaviti s pomočjo merilnika števila vrtlja-jev.

Če je število vrtljajev v prostem teku pravilno nastavljeno, motor deluje v prostem teku in veriga žage se ne premika. Odvisno od kraja uporabe (gorovje, ravnina) je morda potreben popravek nastavitve prostega teka prek omejevalnega vijaka za prosti tek »T«.

H NAPOTEK Regulacijska vijaka za mešanico za prosti tek »L« in mešanico za polno obremenitev »H« lahko nastavi samo servisno mesto AL-KO.

Veriga žage se premika, ne ga bi dali plin:

Število vrtljajev v prostem teku je previsoko.

1. Obračajte omejevalni vijak za prosti tek »T« (11/6) po malem v levo, dokler se veriga žage ne premika več.

Motor se vedno znova izklopi, če ne daste plina:

Število vrtljajev v prostem teku je prenizko.

1. Obračajte omejevalni vijak za prosti tek »T« (11/6) po malem v desno, dokler motor ne teče enakomerno.

Če optimalne nastavitve uplinjača ni mogoče doseči z obračanjem omejevalnega vijaka za prosti tek »T«, naj vam uplinjač optimalno nastavi servisno mesto AL-KO.

8.10 Tabela za vzdrževanje verige

⚠️ OPOZORILO! Nevarnost hudih telesnih poškodb. Če je na verižni žagi neodobrena veriga ali meč, lahko pride do hudih telesnih poškodb.

■ Uporabljajte samo odobrene verige in meče.

Tabela prikazuje vrednosti za različne vrste verig.

Vrsta verige ža-ge	Premer pile Čelni kot Izpodrezni		kot	Čelni nagib (55°)	Globina
		Vrtilni kot orodja	Nagibni kot orodja	Stranski kot
6646, 6651, 6656
21BPX056E21BPX056X	4,8 mm / 3/16"	30° 10° 60° 0,64	mm /		0,025"
21BPX064E21BPX064X	4,8 mm / 3/16"	30° 10° 60° 0,64	mm /		0,025"
21BPX072E21BPX072X	4,8 mm / 3/16"	30° 10° 60° 0,64	mm /		0,025"
6651, 6656
21LPX056E21LPX056X	4,8 mm / 3/16"	25° 10° 60° 0,64	mm /		0,025"
21LPX064E21LPX064X	4,8 mm / 3/16"	25° 10° 60° 0,64	mm /		0,025"
21LPX072E21LPX072X	4,8 mm / 3/16"	25° 10° 60° 0,64	mm /		0,025"
6656
73LPX060E73LPX060X	5,5 mm / 7/32"	25° 10° 60° 0,64	mm /		0,025"
73LPX068E73LPX068X	5,5 mm / 7/32"	25° 10° 60° 0,64	mm /		0,025"
73LPX072E73LPX072X	5,5 mm / 7/32"	25° 10° 60° 0,64	mm /		0,025"
Globina Pila

8.11 Načrt vzdrževanja

Naslednja dela lahko opravi uporabnik. Vsa druga dela mora opraviti strokovna delavnica.

Naslednja navodila veljajo za običajne razmere med uporabo. V posebnih pogojih, npr. posebej

dolgem, vsakodnevnem delu, je treba navedene vzdrževalne intervale ustrezno skrajšati.

Načrt vzdrževanja

	enkrat po 5 urah	pred za-četkom dela	te-densko	vsakih 50 obr atovalnih ur	vsakih 100 obra-tovalnih ur	po potre-bi	pred sezo-no/po sezo-ni, letno
Uplinjač
preverjanje prostega teka X
Filter za zrak
čiščenje X
zamenjava X
Vžigalna svečka
preverjanje razmika med elektrodama, po potrebi nastavitev				X			X
zamenjava X X
Zvočna izolacija
vizualni pregled in pre-gled stanja		X
Rezervoar za gorivo, re-zervoar za olje
čiščenje X X
Zavora verige
preverjanje delovanja X
čiščenje, mazanje sklo-pnih mest			X			X
Mazanje verige
preverjanje X X
Veriga
vizualni pregled in pre-gled stanja, preverjanje nabrušenosti		X
naknadno brušenje X X
zamenjava, po potrebi tu-di zamenjava verižnika in mazanje ležaja verižnika						X
Meč
vizualni pregled in pre-gled stanja		X

Načrt vzdrževanja

	enkrat po 5 urah	pred za-četkom dela	te-densko	vsakih 50 obratoval-nih ur	vsakih 100 obra-tovalnih ur	po potre-bi	pred sezo-no/po sezo-ni, letno
obračanje meča X
mazanje premičnega ko-leščka		X
čiščenje utora verige/od-prtine za olje		X
čiščenje zaščitnega po-krova na notranji strani		X
Vsi dosegljivi vijaki (ra-zen nastavitvenih vijakov)
Privijanje X X X
Celotna naprava
vizualni pregled in pre-gled stanja		X
čiščenje (vklj. z vstopom zraka, hladilnimi rebri va-lja)		X X X

9 POMOČ PRI MOTNJAH

PREVIDNO! Nevarnost telesnih poškodb.

Predmeti z ostrimi robovi in premikajoči se predmeti lahko povzročijo telesne poškodbe.

- Pri vzdrževalnih delih, negi in popravilih vedno nosite zaščitne rokavice!

i NAPOTEK Pri motnjah, ki niso navedene v tej tabeli ali ki jih ne morete sami odpraviti, se obrnite na našo servisno službo.

Motnja Vzrok Ukrep
Motorja ni mogoče zagnati ali pa se takoj izklopi.	Napačen postopek Zaženite motor, kot je opisano v teh navodilih za uporabo.
	Umazana vžigalna svečka ali manjkajoči razmik med elektrodami	Očistite ali zamenjajte vžigalno svečko.
	Zakrit filter za zrak Očistite ali zamenjajte filter za zrak
Meč in veriga se segrejeta. Na-staja dim.	Veriga je preveč napeta. Popustite napetost verige.
	Rezervoar za olje je prazen. Dolijte olje za verigo.
	Luknja za vstop olja in/ali utor meča sta umazana.	Očistite luknjo za vstop olja in utor meča.
Motor deluje, vendar se veriga ne premika.	Veriga je preveč napeta. Popustite napetost verige.
	Napaka naprave Obiščite servisno delavnico AL-KO.
Namesto žagovine nastaja samo lesni prah. Verižno žago je treba potiskati skozi les.	Veriga je topa. Naostrite verigo ali obiščite servisno delavnico AL-KO.
Naprava neobičajno vibrira. Napaka naprave Obiščite servisno delavnico AL-KO.

10 TRANSPORT

OPOZORILO! Smrtna nevarnost in nevarnost hudih telesnih poškodb. Delujoča veriga lahko pri transportu povzroči najhujše telesne poškodbe in tudi smrt.

Verižne žage nikoli ne nosite niti ne transportirajte z vklopljeno verigo.
■ Pred transportom opravite zgoraj navedene ukrepe:

Pred transportom opravite naslednje ukrepe:

1. Izklopite motor.
2. Počakajte, da se naprava ohladi.
3. Odstranite vse sledi žagovine ali ostanke olja.
4. Nataknite zaščitni pokrov na meč.

Verižno žago nosite samo na ročaju. Meč mora biti pri tem obrnjen nazaj.

V vozilu: Zavarujte verižno žago pred prevračanjem, poškodbam in iztekanjem delovnega sredstva.

11 SHRANJEVANJE

Po vsaki uporabi temeljito očistite napravo in – će so na voljo – namestite zaščitna pokrivala. Hranite napravo na suhem mestu z možnostjo zaklepanja in izven dosega otrok.

Če naprave ne boste uporabljali več kot 2–3 mesce, so za preprečitev poškodb potrebna naslednja dela:

1. Popolnoma izpraznite rezervoarja za gorivo in olje.
2. Snemite verigo in meč, očistite in poškropite z oljem za zaščito pred rjo.
3. Napravo po možnosti skladiščite na suhem mestu.

POZOR! Nevarnost poškodb naprave. Izsušeno/zlepljeno olje za verigo žage pri daljšem skladiščenju poškoduje sestavne dele, po katerih se pretaka olje.

Pred daljšim skladiščenjem odstranite olje za verigo žage iz naprave.

12 ODSTRANJEVANJE

Bencin in motorno olje ne sodita med gospodinjske odpadke ali odtok, temveč jih je treba ločeno oddati na posebnem zbirnem mestu!

Pred odstranjevanjem naprave morate izprazniti rezervoar za gorivo in posodo za motorno olje!
■ Embalaža, naprava in dodatna oprema so izdelani iz materialov, ki so primerni za recikli-ranje, in jih je treba ustrezno odstraniti.

13 TEHNIČNI PODATKI

Verižne žage

Tip 6646 6651 6656
Št. izd. 127523 127524 127525
Tip motorja 2-taktni, zračno	hlajen	2-taktni, zračno hlajen	2-taktni, zračno hlajen
Delovna prostornina motorja 46,5 cm ^3 50,9 cm ^3 55,5 cm ^3
Maksimalna moč motorja v kW (v skladu s standardom ISO 7293)	2,0/9.000 min ^-1	2,2/9.000 min ^-1	2,4/9.000 min ^-1
Sistem za preprost zagon	Da/vbrizgalna šo-ba	Da/vbrizgalna šo-ba	Da/vbrizgalna šo-ba
Število vrtljajev v prostem teku 3.000 +/- 400 min-1		3.000 +/- 400 min-1	3.000 +/- 400 min-1
Maksimalno število vrtljajev 13.000 min-1		13.000 min-1	13.000 min-1
Gorivo Neosvinčen bencin	z oktanskim števi-lom najmanj 90	Neosvinčen bencin z oktanskim števi-lom najmanj 90	Neosvinčen bencin z oktanskim števi-lom najmanj 90
Razmerje mešanja 1:50 1:50 1:50
Prostornina rezervoarja za gorivo 510 cm3		510 cm3	510 cm3
Prostornina rezervoarja za olje 290 cm3		290 cm3	290 cm3
Verižnik:
Število zob 7T 7T 7T
Razdelitev 0,325" / 8,255 mm 0,325" / 8,255 mm 0,325" / 3/8"			8,255 / 9,525 mm
Varovalka verige Da/samodejno	Da/samodejno	Da/samodejno
Teža verižne žage pri praznih rezervoarjih:
Teža z mečem in verigo	maks. 6,89 kg	maks. 7,0 kg	maks. 7,0 kg za 0,325" maks. 7,25 kg za 3/8"
Teža brez meča in verige 5,75 kg	5,75 kg	5,75 kg
Raven zvočnega tlaka LpA (v skladu s standardom DIN EN ISO 22868)	99,1 dB(A), K = 3,0 dB(A)	100,8 dB(A), K = 3,0 dB(A)	100,3 dB(A), K = 3,0 dB(A)
Raven zvočne moči LwA (v skladu s standardom DIN EN ISO 22868)	112,4 dB(A), K = 3,0 dB(A)	112,9 dB(A), K = 3,0 dB(A)	113,2 dB(A), K = 3,0 dB(A)
Enakovredna skupna vrednost vibracij (v skladu s standardom DIN EN ISO 22867):
Sprednji ročaj (K = 1,5 m/s2)	3,69 m/s2	4,20 m/s2	4,43 m/s2
Zadnji ročaj (K = 1,5 m/s2)	3,91 m/s2	4,40 m/s2	4,38 m/s2
Vrednosti CO2	1311 g/kWh	925 g/kWh	925 g/kWh
Ta meritev CO2je rezultat preizkušanja (običajnega) motorja, ki je značilen za tip motorja oz. družino motorjev, v fiksnem preizkusnem ciklu v laboratorijskih pogojih in ne predstavlja nobene izrecne ali naznačene garancije za zmogljivost določenega motorja.

Verige žage in meči

	Verige žage Meči
Tip na-prave	Tip Ore-gon	Razde-litev	Širina po-gonske-ga člena	Hit-rost	Oblika zoba	Tip Ore-gon	Razde-litev	Dolži-na	Upo-rabna dolži-na	Število zob
6646, 6651, 6656	21BPX056E / 21BPX056X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s ZZ		138PXBK095	0,325" / 8,255 mm	33 cm / 13"	29,7 10
						138PXLBK095			29,8 10
	21BPX064E / 21BPX064X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s ZZ		158PXBK095	0,325" / 8,255 mm	38 cm / 15"	36,5 10
						158VXLGK095			36,2 12
	21BPX072E / 21BPX072X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s ZZ		188PXBK095	0,325" / 8,255 mm	45 cm / 18"	43 10
						188VXLGK095			42,7 12
6651, 6656	21LPX056E / 21LPX056X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s OZ		138RNBK095	0,325" / 8,255 mm	33 cm / 13"	29,4 12
						138PXLBK095			29,8 10
	21LPX064E / 21LPX064X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s OZ		158RNBK095	0,325" / 8,255 mm	38 cm / 15"	36,1 12
						158VXLGK095			36,2 12
	21LPX072E / 21LPX072X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s OZ		188RNBK095	0,325"/8,255 mm	45 cm / 18"	42,7 12
						188VXLGK095			42,7 12
6656	73LPX060E / 73LPX060X	3/8" / 9,525 mm	0,058" / 1,47 mm	28,9 m/s OZ		168RNDK095	3/8" / 9,525 mm	40 cm / 16"	38,8 11
						168VXLHK095			38,9 11
	73LPX068E / 73LPX068X	3/8" / 9,525 mm	0,058" / 1,47 mm	28,9 m/s OZ		188RNDK095	3/8" / 9,525 mm	45 cm / 18"	46,3 11
						188VXLHZ095			46,3 11
	73LPX072E / 73LPX072X	3/8" / 9,525 mm	0,058" / 1,47 mm	28,9 m/s OZ		208RNDK095	3/8" / 9,525 mm	50 cm / 20"	50,1 11
						208VXLHK095			50 11

V primeru vprašanj glede garancije, popravil ali nadomestnih delov se obrnite na najbližjo ser-

visno delavnico AL-KO. Najdete jo na naslednjem naslovu:

Morebitne napake materiala ali proizvodne napake na napravi bomo znotraj zakonskega obdobja veljavnosti, ki velja za garancijske zahtevke, po naši izbiri opravili s popravilom ali nadomestilom. Obdobje veljavnosti garancije je odvisno od veljavne zakonodaje v državi, v kateri je bila naprava kupljena.

Naša garancija velja samo, če:

■ so ta navodila za uporabo upoštevana,
■ je bila naprava strokovno uporabljena,
■ so bili uporabljeni originalni nadomestni deli.

Garancija preneha veljati, če:

■ so bili izvedeni samovoljni poskusi popravila,
■ so bile izvedene samovoljne tehnične spre-membe,
■ naprava ni bila uporabljena v skladu z name-nom uporabe.

■ poškodbe laka, ki so posledica normalne uporabe,
■ obrabne dele, ki so na kartici nadomestnih delov označeni z okvirjem xxxxxx (x) .
Motorji z notranjim izgorevanjem (za te veljajo garancijska določila posameznih proizvajalcev motorja)

Garancija začne veljati, ko napravo kupi prvi končni uporabnik. Velja datum na računu. S to izjavo in originalnim potrdilom o nakupu se obrnite na vašega prodajalca ali na najbližjo pooblaščeno servisno službo. Ta izjava ne vpliva na zakonske garancijske zahtevke, ki jih ima kupec do prodajalca.

PRIJEVOD ORIGINALNIH UPUTA ZA UPORABU

Sadržaj

1 Informacije o Uputama za uporabu...... 162
1.1 Simboli na naslovnoj stranici.... 163
1.2 Objasnjenja oznaka i signalnih riječi .. 163
2 Opis proizvoda.... 163
2.1 Namjenska uporaba 163
2.2 Moguća predvidiva nepravilna uporaba 163
2.3 Ostali rizici.... 163
2.4 Sigurnosni i zaštitni uređaji .....164
2.5 Simboli na uređaju ....164
2.6 Opseg isporuke 165
2.7 Pregled proizvoda (01)...... 165

3 Sigurnosne napomene.... 166

3.1 Sigurnosne upute za lančane pile ..... 166

7.1 Uporaba kandžastog graničnika (13)

1. Kandžasti graničnik (13/1) ubodite u deblo i provedite lučnu kretnju lanca pile (13/a) tako da lanac pile zareže drvo.
2. Više puta ponovite radni rez i pritom poma-knite točku nalijeganja kandžastog graničnika (13/b).

7.2 Rušenje stabala (14, 15)

12 Tlačítko sytiče (pro start za studena)
