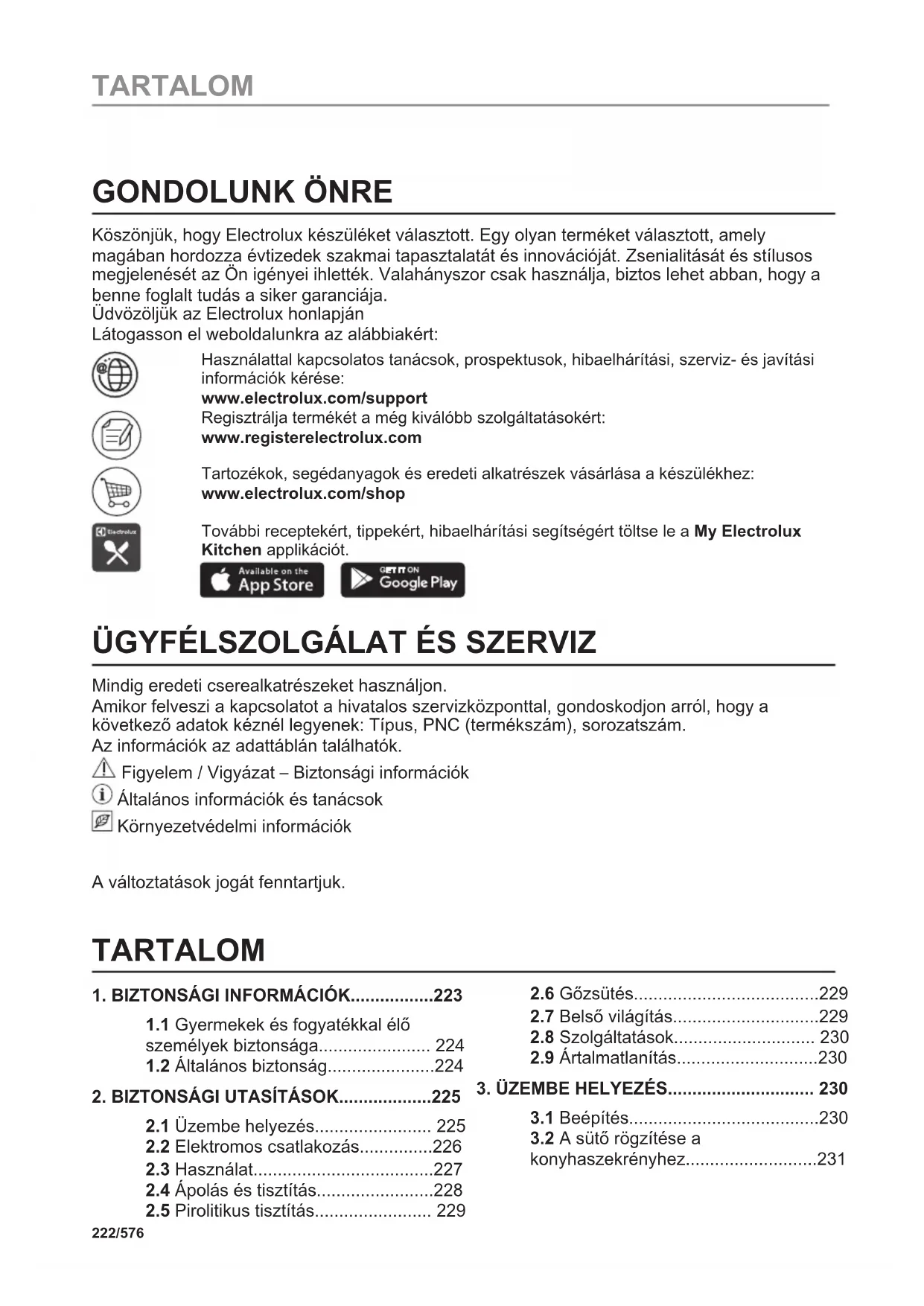

HASZNÁLATI ÚTMUTATÓ EOC6P77V ELECTROLUX

Köszönjük, hogy Electrolux készüléket választott. Egy olyan terméket választott, amely magában hordozza évtizedek szakmai tapasztalatát és innovációját. Zsenialitását és stílusos megjelenését az Ön igényei ihlették. Valahányszor csak használja, biztos lehet abban, hogy a benne foglalt tudás a siker garanciája. Üdvözöljük az Electrolux honlapján Látogasson el weboldalunkra az alábbiakért: Használattal kapcsolatos tanácsok, prospektusok, hibaelhárítási, szerviz- és javítási információk kérése: www.electrolux.com/support Regisztrálja termékét a még kiválóbb szolgáltatásokért: www.registerelectrolux.com Tartozékok, segédanyagok és eredeti alkatrészek vásárlása a készülékhez: www.electrolux.com/shop További receptekért, tippekért, hibaelhárítási segítségért töltse le a My Electrolux Kitchen applikációt.

ÜGYFÉLSZOLGÁLAT ÉS SZERVIZ

Mindig eredeti cserealkatrészeket használjon. Amikor felveszi a kapcsolatot a hivatalos szervizközponttal, gondoskodjon arról, hogy a következő adatok kéznél legyenek: Típus, PNC (termékszám), sorozatszám. Az információk az adattáblán találhatók. Figyelem / Vigyázat – Biztonsági információk Általános információk és tanácsok Környezetvédelmi információk A változtatások jogát fenntartjuk. TARTALOM

1. BIZTONSÁGI INFORMÁCIÓK.................223

1.1 Gyermekek és fogyatékkal élő

személyek biztonsága....................... 224

1.2 Általános biztonság......................224

2. BIZTONSÁGI UTASÍTÁSOK...................225

2.1 Üzembe helyezés........................ 225

2.2 Elektromos csatlakozás...............226

2.3 Használat.....................................227

2.4 Ápolás és tisztítás........................228

2.5 Pirolitikus tisztítás........................ 229

2.6 Gőzsütés......................................229

2.7 Belső világítás..............................229

2.8 Szolgáltatások............................. 230

2.9 Ártalmatlanítás.............................230

3.2 A sütő rögzítése a

4.1 Általános áttekintés......................232

5.1 Visszahúzható gombok................233

6.1 Kezdeti tisztítás............................234

6.2 Kezdeti előmelegítés................... 234

7. NAPI HASZNÁLAT..................................235

7.1 Sütőfunkciók beállítása................235

7.2 Sütőfunkciók................................ 236

7.3 Megjegyzések a Konvekciós levegő

7.5 Előre programozott sütés

beállítása........................................... 238

7.6 Előre programozott sütés.............239

8.2 Órafunkciók beállítása................. 244

9. HOGYAN HASZNÁLJA: TARTOZÉKOK246

9.1 Tartozékok behelyezése..............246

9.2 Húshőmérő szenzor.....................247

10.2 Automatikus kikapcsolás........... 249

10.3 Hűtőventilátor.............................249

11.1 Konvekciós levegő (nedves)......249

11.2 Konvekciós levegő (nedves) -

ajánlott tartozékok..............................251

11.3 Ételkészítési táblázatok a

bevizsgáló intézetek számára............252

12. ÁPOLÁS ÉS TISZTÍTÁS........................253

12.1 Tisztítással kapcsolatos

megjegyzések....................................254

12.2 Hogyan távolítsa el: Polctartók . 254

12.3 Hogyan használja:

Pirolitikus tisztítás.............................. 255

12.4 Tisztítás emlékeztető.................256

12.5 Hogyan tisztítsa: Víztartály........ 256

visszaszerelés: Ajtó........................... 257

12.7 Hogyan cserélje: Lámpa............259

13.2 A szerviz számára szükséges

14.1 Termékismertető és

Termékismertető adatlap*..................262

14.2 Energiatakarékosság.................263

Az üzembe helyezés és használat előtt gondosan olvassa el a mellékelt útmutatót. A gyártó nem vállal felelősséget a helytelen beszerelés vagy használat miatt keletkezett sérülésekért és károkért. Tartsa biztonságos és elérhető helyen az útmutatót, hogy szükség esetén mindig a rendelkezésére álljon. 223/576 BIZTONSÁGI INFORMÁCIÓK1.1 Gyermekek és fogyatékkal élő személyek biztonsága

• Ezt a készüléket 8 év feletti gyermekek, csökkent fizikai, érzékelési vagy szellemi képességekkel rendelkező felnőttek, illetve megfelelő tudással vagy gyakorlattal nem rendelkező személyek csak felügyelet mellett, vagy abban az esetben használhatják, ha megfelelő oktatást kaptak a készülék biztonságos használatára, és megértik az esetleges veszélyeket. A 8 évesnél fiatalabb gyermekek, illetve a súlyos, komplex fogyatékossággal élő személyek állandó felügyelet nélkül nem tartózkodhatnak a készülék közelében.

• Gondoskodni kell a gyermekek felügyeletéről, hogy ne játsszanak a készülékkel.

• Minden csomagolóanyagot tartson távol a gyermekektől, és megfelelően ártalmatlanítsa.

• FIGYELEM: Használat közben a készülék és hozzáférhető részei nagyon felforrósodhatnak. A gyermekeket és kedvenc háziállatokat tartsa távol a készüléktől működés közben, és működés után, lehűléskor.

• Ha rendelkezik gyermekbiztonsági zárral a készülék, akkor azt be kell kapcsolni.

• Gyermekek felügyelet nélkül nem végezhetnek tisztítási vagy karbantartási tevékenységet a készüléken.

1.2 Általános biztonság

• A készülék kizárólag ételkészítési célra szolgál.

• Ezt a készüléket háztartási célú, beltérben történő használatra tervezték.

• Ez a készülék használható irodákban, szállodai vendégszobákban, panziókban, vendégházakban és más hasonló szálláshelyeken, ahol a használat nem haladja meg a háztartási használat (átlagos) szintjét. 224/576 BIZTONSÁGI INFORMÁCIÓK• A készülék üzembe helyezését és a hálózati kábel cseréjét csak képesített személy végezheti el.

• A bútorba való beépítés előtt ne használja a készüléket.

• Bármilyen karbantartás megkezdése előtt válassza le a készüléket az elektromos hálózatról.

• Ha a hálózati kábel megsérül, azt a gyártónak vagy a márkaszerviznek vagy más hasonlóan képzett személynek kell kicserélnie, nehogy elektromos veszélyhelyzet álljon elő.

• FIGYELEM: Az izzó cseréje előtt győződjön meg arról, hogy a készülék ki van kapcsolva, hogy megelőzze áramütést.

• FIGYELEM: Használat közben a készülék és hozzáférhető részei nagyon felforrósodhatnak. Legyen óvatos, hogy ne érjen a fűtőelemekhez.

• Amikor a sütőből kiveszi vagy behelyezi a tartozékokat vagy edényeket, mindig használjon konyhai edényfogó kesztyűt.

• Kizárólag a készülékhez ajánlott húshőmérő szenzort (maghőmérséklet-érzékelőt) használja.

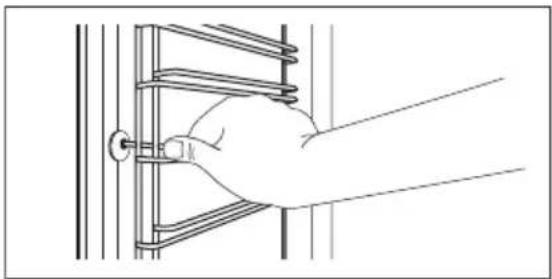

• A polctartók eltávolításához először a polctartó elejét, majd a hátulját húzza el az oldalfaltól. A polctartókat a kiszereléssel ellentétes sorrendben helyezze vissza.

• A készülék tisztításához ne használjon nagy nyomású gőzt.

• Ne használjon súrolószert vagy éles fém kaparóeszközt a sütőajtó üvegének tisztítására, mivel ezek megkarcolhatják a felületet, ami az üveg megrepedését eredményezheti.

• A pirolitikus tisztítás megkezdése előtt vegyen ki minden tartozékot a sütőtérből, és távolítsa el a lerakódásokat/ kiömlött anyagot a készülékből.

FIGYELMEZTETÉS! A készüléket csak képesített személy helyezheti üzembe.

• Távolítsa el az összes csomagolóanyagot.

• Ne helyezzen üzembe, és ne is használjon sérült készüléket.

• Tartsa be a készülékhez mellékelt üzembe helyezési útmutatóban foglaltakat. 225/576 BIZTONSÁGI UTASÍTÁSOK• A készülék nehéz, ezért legyen körültekintő a mozgatásakor. Mindig használjon munkavédelmi kesztyűt és zárt lábbelit.

• Soha ne húzza a készüléket a fogantyújánál fogva.

• A készüléket az üzembe helyezési követelményeknek megfelelő, biztonságos helyre telepítse.

• Tartsa meg a minimális távolságot a többi készüléktől és egységtől.

• A készülék felszerelése előtt ellenőrizze, hogy a sütő ajtaja akadálytalanul nyitható-e.

• A készülék elektromos hűtőrendszerrel van felszerelve. Ezt az elektromos tápegységgel kell működtetni. Konyhaszekrény minimális magassága (konyha‐ szekrény minimális magassága a munkalap alatt) 590 (600) mm Konyhaszekrény szélessége 560 mm Konyhaszekrény mélysége 550 (550) mm Készülék elülső részének magassága 594 mm Készülék hátulsó részének magassága 576 mm Készülék elülső részének szélessége 595 mm Készülék hátulsó részének szélessége 559 mm Készülék mélysége 569 mm Készülék beépített mélysége 548 mm Mélység nyitott ajtónál 1022 mm Szellőzőnyílás minimális mérete. A hátsó oldal al‐ ján elhelyezett nyílás 560x20 mm Hálózati tápkábel hosszúsága. A kábel a hátsó ol‐ dal jobb sarkánál helyezkedik el 1500 mm Rögzítőcsavarok 4x25 mm

2.2 Elektromos csatlakozás

FIGYELMEZTETÉS! Tűz- és áramütésveszély.

• Minden elektromos csatlakoztatást szakképzett villanyszerelőnek kell elvégeznie.

• A készüléket kötelező földelni.

• Ellenőrizze, hogy az adattáblán szereplő adatok megfelelnek-e a helyi elektromos hálózat paramétereinek. 226/576 BIZTONSÁGI UTASÍTÁSOK• Mindig megfelelően felszerelt, áramütés ellen védett aljzatot használjon.

• Ne használjon hálózati elosztókat és hosszabbító kábeleket.

• Ügyeljen a hálózati csatlakozódugó és a hálózati kábel épségére. Amennyiben a készülék hálózati vezetékét ki kell cserélni, a cserét márkaszervizünknél végeztesse el.

• Ügyeljen arra, hogy a hálózati kábelek ne kerüljenek közel, illetve ne érjenek hozzá a készülék ajtajához vagy a készülék alatti rekeszhez, különösen akkor, ha a készülék működik, vagy ajtaja forró.

• A feszültség alatt álló és szigetelt alkatrészek érintésvédelmi részeit úgy kell rögzíteni, hogy szerszám nélkül ne lehessen eltávolítani azokat.

• Csak az üzembe helyezés befejezése után csatlakoztassa a hálózati csatlakozódugót a hálózati csatlakozóaljzatba. Ügyeljen arra, hogy a hálózati dugasz üzembe helyezés után is könnyen elérhető legyen.

• Amennyiben a hálózati konnektor rögzítése laza, ne csatlakoztassa a csatlakozódugót hozzá.

• A készülék csatlakozásának bontására, soha ne a hálózati kábelnél fogva húzza ki a csatlakozódugót. A kábelt mindig a csatlakozódugónál fogva húzza ki.

• Kizárólag megfelelő szigetelőberendezést alkalmazzon: hálózati túlterhelésvédő megszakítót, biztosítékot (a tokból eltávolított csavaros típusú biztosítékot), földzárlatkioldót és védőrelét.

• Az elektromos készüléket szigetelőberendezéssel kell ellátni, amely lehetővé teszi, hogy minden fázison leválassza a készüléket az elektromos hálózatról. A szigetelőberendezésnek legalább 3 mm-es érintkezőtávolsággal kell rendelkeznie.

• Teljesen csukja be a készülék ajtaját, mielőtt csatlakoztatja a dugaszt a hálózati aljzatba.

• Ez a készülék hálózati csatlakozókábellel és dugasszal kerül szállításra. Az üzembe helyezéshez vagy cseréhez használható vezetéktípusok Európa számára: H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F A kábel keresztmetszetéhez nézze meg az adattáblán szereplő összteljesítményt. Hivatkozhat a táblára is: Összteljesítmény (W) Vezeték keresztmetszet (mm²) maximum 1380 3 x 0.75 maximum 2300 3 x 1 maximum 3680 3 x 1.5 A földelő (zöld/sárga) vezeték 2 cm-rel hosszabb legyen, mint a fázis és a nulla (kék és barna vezeték).

FIGYELMEZTETÉS! Sérülés-, égés-, áramütés- és robbanásveszély.

• Ne változtassa meg a készülék műszaki jellemzőit. 227/576 BIZTONSÁGI UTASÍTÁSOK• Ügyeljen arra, hogy a szellőzőnyílásokat ne zárja el semmi.

• Működés közben ne hagyja felügyelet nélkül a készüléket.

• Minden használat után kapcsolja ki a készüléket.

• Körültekintően járjon el, ha működés közben kinyitja a készülék ajtaját. Forró levegő távozhat a készülékből.

• Ne működtesse a készüléket nedves kézzel, vagy amikor az vízzel érintkezik.

• Ne gyakoroljon nyomást a nyitott ajtóra.

• Ne használja a készüléket munka- vagy tárolófelületként.

• Óvatosan nyissa ki a készülék ajtaját. Az alkoholtartalmú alkotóelemek alkoholos levegőelegyet hozhatnak létre.

• Ügyeljen arra, hogy szikra vagy nyílt láng ne legyen a készülék közelében, amikor kinyitja az ajtót.

• Ne tegyen gyúlékony anyagot vagy gyúlékony anyaggal szennyezett tárgyat a készülékbe, annak közelébe, illetve annak tetejére. FIGYELMEZTETÉS! A készülék károsodásának veszélye áll fenn.

• A zománc károsodásának vagy elszíneződésének megelőzéséhez: – ne tegyen edényt vagy egyéb tárgyat közvetlenül a készülék sütőterének aljára. – ne tegyen alufóliát közvetlenül a készülék sütőterének aljára. – ne engedjen vizet a forró készülékbe. – a főzés befejezése után ne tárolja a nedves edényeket vagy az ételt a készülékben. – a tartozékok kivételekor vagy berakásakor óvatosan járjon el.

• A zománc vagy rozsdamentes acél elszíneződése nincs hatással a készülék teljesítményére.

• A nagy nedvességtartalmú sütemények esetében mély tepsit használjon a sütéshez. A gyümölcsök leve maradandó foltokat ejthet.

• Főzés közben a készülék ajtaját mindig tartsa csukva.

• Ha a készüléket bútorlap (pl. ajtó) mögött helyezi el, ügyeljen arra, hogy az ajtó soha ne legyen becsukva, amikor a készülék működik. A hő és a nedvesség felhalmozódhat a zárt bútorlap mögött, és ennek következtében károsodhat a készülék, a készülék borítása vagy a padló. Használat után ne csukja be addig a bútorlapot, míg a készülék teljesen le nem hűlt.

2.4 Ápolás és tisztítás

FIGYELMEZTETÉS! Személyi sérülés, tűz vagy a készülék károsodásának veszélye áll fenn.

• Karbantartás előtt kapcsolja ki a készüléket, és húzza ki a hálózati csatlakozódugót a csatlakozóaljzatból.

• Ellenőrizze, hogy lehűlt-e a készülék. Máskülönben fennáll a veszély, hogy az üveglapok eltörnek.

• A sütőajtó sérült üveglapját haladéktalanul cserélje ki. Forduljon a márkaszervizhez.

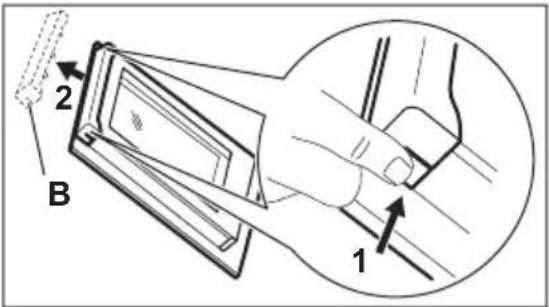

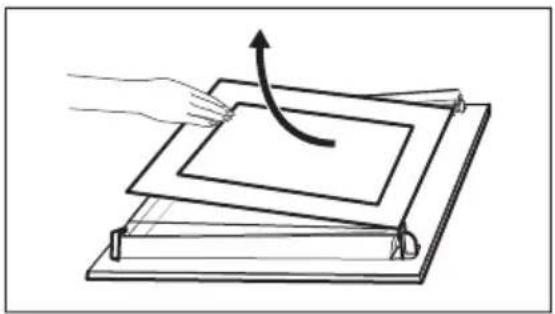

• Legyen óvatos, amikor az ajtót leszereli a készülékről. Az ajtó nehéz!

• Rendszeresen tisztítsa meg a készüléket, hogy elkerülje a felület károsodását.

• A készüléket puha, nedves ruhával tisztítsa. Csak semleges tisztítószert használjon. Ne használjon súrolószert, súrolószivacsot, oldószert vagy fém tárgyat.

• Amennyiben sütőtisztító aeroszolt használ, tartsa be a tisztítószer csomagolásán feltüntetett biztonsági utasításokat. 228/576 BIZTONSÁGI UTASÍTÁSOK2.5 Pirolitikus tisztítás FIGYELMEZTETÉS! Pirolitikus tisztítás üzemmódban sérülés/tűz/vegyianyag-kibocsátás (gázok) veszélye áll fenn.

• A Pirolitikus öntisztító funkció vagy az első használat előtt távolítsa el a sütőtérből az alábbiakat: – minden ételmaradványt, olaj- vagy zsírkiömlést/lerakódást. – minden eltávolítható tárgyat (beleértve a termékhez mellékelt polcokat, vezetősíneket stb.), különösen a tapadásmentes felületű lábasokat, fazekakat, edényeket, tepsiket, tálcákat, konyhai eszközöket stb.

• Olvassa el a pirolitikus tisztítással kapcsolatos összes utasítást.

• A pirolitikus tisztítás alkalmazása közben tartsa távol a kiskorú a készüléktől. A készülék nagyon felmelegszik, és forró levegőt bocsát ki az elülső szellőzőnyílásain keresztül.

• A pirolitikus tisztítás magas hőmérsékletű funkció, és működése során gázok szabadulhatnak fel az ételmaradványokból és a készülék szerkezeti anyagaiból, így a vásárlók számára nyomatékosan ajánlottak az alábbiak: – az egyes pirolitikus tisztítások során és után biztosítson megfelelő szellőzést. – az első, maximális hőfokú üzemeltetés közben és után biztosítson megfelelő szellőzést.

• Az emberekkel ellentétben egyes madarak és hüllők kivételesen érzékenyek lehetnek a pirolitikus tűzhelyek tisztítási folyamata során kibocsátott gázokra. – Tartsa távol a háziállatokat (különösen a madarakat) a készülék közeléből a pirolitikus tisztítás során és után, és a legmagasabb hőmérséklet funkciót először csak megfelelően szellőző helyen használja.

• A kistestű háziállatok szintén igen érzékenyek lehetnek a pirolitikus tűzhely közelében fellépő hőmérséklet-ingadozásokra, amikor a tűzhely pirolitikus öntisztítást végez.

• A lábasok, fazekak, tepsik, konyhai eszközök stb. tapadásgátló bevonata károsodhat a tűzhelyek pirolitikus öntisztításának magas hőmérséklete miatt, és kibocsáthat kismértékben káros gázokat.

• A pirolitikus tűzhelyekből és ételmaradványokból felszabaduló gázok nem ártalmasak az emberi egészségre (ideértve a kiskorú és a gyógyászati kezelés alatt álló személyeket is).

FIGYELMEZTETÉS! Égési sérülés és a készülék károsodásának veszélye áll fenn.

• A kiszabaduló gőz égési sérülést okozhat: – Gőz sütés közben ne nyissa ki a készülék ajtaját. – Gőz sütés után óvatosan nyissa ki a készülék ajtaját.

FIGYELMEZTETÉS! Vigyázat! Áramütés-veszély!

• A termékben található izzó(k)ra és a külön kapható pótizzókra vonatkozó tudnivalók: Ezek az izzók arra készültek, hogy megfeleljenek a háztartási készülékekben fennálló szélsőséges fizikai feltételeknek, mint például hőmérséklet, rezgés, magas páratartalom, illetve arra használatosak, hogy jelezzék a készülék működési állapotát. Nem alkalmasak egyéb felhasználásra, valamint helyiségek megvilágítására. 229/576 BIZTONSÁGI UTASÍTÁSOK• Ez a termék egy G energiahatékonysági osztályú fényforrást tartalmaz.

• Kizárólag az eredetivel megegyező műszaki jellemzőkkel rendelkező lámpát használjon.

• A készülék javítását bízza a márkaszervizre.

• Mindig eredeti cserealkatrészt használjon.

FIGYELMEZTETÉS! Sérülés- vagy fulladásveszély.

• A készülék ártalmatlanítására vonatkozó tájékoztatásért lépjen kapcsolatba a helyi hatóságokkal.

• Válassza le a készüléket ez elektromos hálózatról.

• A készülék közelében vágja át a hálózati kábelt, és tegye a hulladékba.

• Szerelje le az ajtókilincset, hogy megakadályozza gyermekek vagy háziállatok készülékben rekedését.

FIGYELMEZTETÉS! Lásd a „Biztonság” című fejezetet.

3.2 A sütő rögzítése a konyhaszekrényhez

231/576 ÜZEMBE HELYEZÉS4. TERMÉKLEÍRÁS

4.1 Általános áttekintés

Sütőfunkciók szabályozógombja

Húshőmérő szenzor csatlakozója

Polctartó, eltávolítható

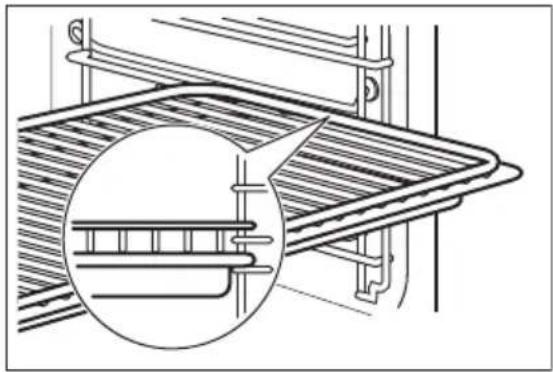

• Sütőrács Főzőedényekhez, tortaformákhoz, valamint hússütéshez.

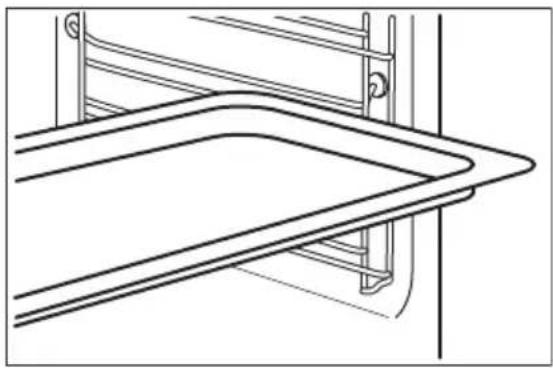

• Sütő tálca Tortákhoz és süteményekhez.

• Mély tepsi Sütemények és húsok sütéséhez, illetve zsírfelfogó edényként.

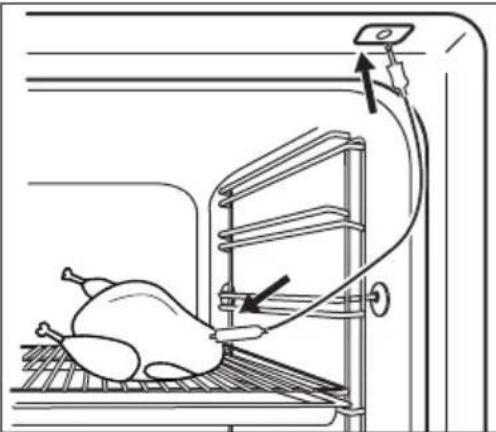

• Húshőmérő szenzor Az ételek elkészítési folyamatának ellenőrzéséhez.

• Teleszkópos sínek 232/576 TERMÉKLEÍRÁSA teleszkópos sütősínek segítségével könnyebben lehet behelyezni és eltávolítani a polcokat.

5. A SÜTŐ BE- ÉS KIKAPCSOLÁSA

5.1 Visszahúzható gombok

A készülék használatához nyomja meg a gombot. A gomb kiugrik.

Kezelőpanel érzékelőmezői Nyomja meg Forgassa el a gombot Időzítő Gyors felfűtés Sütő világ‐ ítás Húshőmé‐ rő szenzor A beállítás megerősíté‐

Válasszon ki egy sütőfunkciót a sütő bekapcsolásához. A sütő kikapcsolásához fordítsa a sütőfunkciók gombját kikapcsolt helyzetbe. Amikor a sütőfunkciók gombját kikapcsolt hely‐ zetbe forgatja, a kijelző készenléti állapotba lép. Főzéskor a kijelző megjeleníti a beállított hő‐ mérsékletet, a pontos időt és az egyéb rendel‐ kezésre álló kiegészítő funkciókat. Kijelző a nyomógombfunkciókkal. Kijelző visszajelzői 233/576 A SÜTŐ BE- ÉS KIKAPCSOLÁSAFunkciózár Előre programo‐ zott sütés Tisztítás Beállítások Gyors felfűtés Időzítő visszajel‐ zői: Folyamatjelző sáv - a hőmérséklet és az idő szá‐ mára. Amikor a sütő eléri a beállított hőmérsékle‐ tet, a sáv színe pirosra változik. Víztartály visszajelzői Húshőmérő szenzor visszajelző

6. AZ ELSŐ HASZNÁLAT ELŐTT

FIGYELMEZTETÉS! Lásd a „Biztonság” című fejezetet.

6.1 Kezdeti tisztítás

Az első használat előtt tisztítsa meg az üres sütőt, majd állítsa be a pontos időt: 00:00 érték látható Állítsa be az időt. Nyomja meg ezt:

6.2 Kezdeti előmelegítés

Az első használat előtt hevítse fel az üres sütőt.

1. lépés Vegyen ki a sütőből minden tartozékot és kivehető polctartót.

234/576 AZ ELSŐ HASZNÁLAT ELŐTTAz első használat előtt hevítse fel az üres sütőt.

Állítsa be a maximális hőmérséklet ennél a funkciónál: . Hagyja egy óráig működni a sütőt.

Állítsa be a maximális hőmérséklet ennél a funkciónál: . Hagyja 15 percig működni a sütőt. Előfűtés közben szagot és füstöt bocsáthat ki a sütő. Ügyeljen arra, hogy a helyiség szellőztet‐ ve legyen.

FIGYELMEZTETÉS! Lásd a „Biztonság” című fejezetet.

7.1 Sütőfunkciók beállítása

Válasszon egy sütőfunkciót. Állítsa be a hőmérsékletet. Nyomja meg ezt: . Gőzöléses főzés

1. lépés 2. lépés 3. lépés 4. lépés 5. lépés

235/576 NAPI HASZNÁLATGőzöléses főzés Nyomja meg a víztartály fede‐ lét a kinyitás‐ hoz. Töltsön a víz‐ tartályba 900 ml vizet. Tolja a víztar‐ tályt az eredeti helyzetébe. Válassza ki a gőzölés sütő‐ funkciót. Állítsa be a hőmér‐ sékletet.

Hagyományos sütőfunkciók Sütőfunkció Alkalmazás Hőlégbefúvás, nagy hőfok Sütés egyszerre maximum három sütőszinten, illetve aszalás. 20 - 40 °C- kal alacsonyabbra állítsa be a hőmérsékletet, mint Alsó + felső sütés ese‐ tén. Alsó + felső sütés Egy sütőszinten történő sütéshez, valamint pörköléshez. Páratartalom, ala‐ csony A funkció hús, szárnyasok, tepsiben sültek és felfújtak készítéséhez alkal‐ mas. A gőz és a hő kombinálása révén a hús porhanyóssá, szaftossá és kérges felületűvé válik. Pizza funkció Pizza sütéséhez. Intenzív pirításhoz és ropogós aljú ételek készítéséhez. Alsó sütés Ropogós aljú sütemények készítéséhez és étel tartósításához. Fagyasztott ételek Készételek (pl. sült burgonya, steak burgonya vagy tavaszi tekercs) ropo‐ góssá tételéhez. 236/576 NAPI HASZNÁLATSütőfunkció Alkalmazás Konvekciós levegő (nedves) A funkciót arra tervezték, hogy energiát takarítson meg a főzés során. A funkció használatakor a sütőtér hőmérséklete eltérhet a beállított hőmér‐ séklettől. A készülék a maradékhőt használja fel. A fűtési teljesítmény le‐ csökkenhet. További tudnivalókért olvassa el a „Napi használat” c. fejezet‐ ben ezt a részt; Megjegyzések: Konvekciós levegő (nedves) funkciót. Grill Vékony szelet élelmiszerek grillezéséhez és pirítós készítéséhez. Infrasütés Nagy sült húsdarabok vagy nem kicsontozott szárnyas sütéséhez egy polcszinten. Csőben sütéshez és pirításhoz. Menü Belépés a Menübe: Előre programozott sütés, Tisztítás, Beállítások.

7.3 Megjegyzések a Konvekciós levegő (nedves) funkcióhoz

A funkció megfelel az EU 65/2014 és EU 66/2014 sz. szabványok szerinti energiahatékonysági besorolásnak és ökológiai kialakításra vonatkozó követelményeknek. Vizsgálati módszerek az EN 60350-1 szabványnak megfelelően. A sütőajtót sütés közben be kell csukni, hogy a funkció ne legyen megszakítva, és hogy a sütő a lehető legnagyobb energiahatékonysággal működjön. A funkció használatakor a sütővilágítás 30 másodperc elteltével automatikusan kikapcsol. Főzési útmutatásokért olvassa el a „Hasznos tanácsok és javaslatok” című fejezetet, Konvekciós levegő (nedves). Általános energiatakarékossági javaslatokért olvassa el az „Energiahatékonyság” fejezet Energiatakarékosság c. részét.

Víztartály jelzőfénye A tartály megtelt. A tartály félig megtelt. A tartály üres. Töltse fel a tartályt. Ha túl sok vizet tölt a tartályba, a biztonsági leeresztő szelep a többlet vizet a sütőtér aljára folyat‐ ja. Szivaccsal itassa fel a vizet. 237/576 NAPI HASZNÁLATA víztartály ürítése

pés Kapcsolja ki a sütőt, hagyja nyitva az ajta‐ ját, és várja meg, hogy lehűljön.

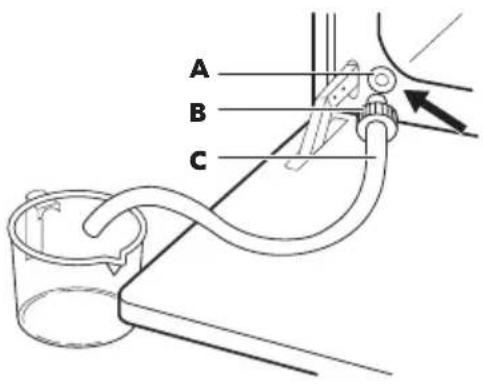

pés Csatlakoztassa a leeresztőcsövet (C) a lee‐ resztőszelephez (A) a csatlakozón keresz‐ tül (B).

pés A cső végét tartsa az (A) szintje alatt, majd nyomja meg a (B) csatlakozót többször, hogy összegyűjtse a maradék vizet.

pés Válassza le a (C) és (B) alkatrészeket, majd egy puha ruhával törölje szárazra a sütőt.

7.5 Előre programozott sütés beállítása

Az almenüben szereplő összes ételhez van javasolt funkció és hőmérséklet. Főzés közben módosíthatja az időt és a hőmérsékletet. Egyes ételek főzéséhez az alábbiak is hasz‐ nálhatók: Az étel megfőzöttségének szintje:

• Húshőmérő szenzor • Véres

• Jól átsütve Előre programozott sütés - használja az étel gyors elkészítéséhez az alapértelmezett beállí‐ tásokkal:

1. lépés 2. lépés 3. lépés 4. lépés

P1 - P45 Lépjen be a menübe. Válassza a Előre programozott sütés funkciót, majd nyomja meg a gombot. Válassza ki az ételt. Nyomja meg ezt: . Helyezze az ételt a sütőbe. Erősítse meg a beállítást. 238/576 NAPI HASZNÁLAT7.6 Előre programozott sütés Magyarázat Húshőmérő szenzor rendelkezésre áll. Szúrja a Húshőmérő szenzor hegyét az étel legvastagabb részébe. Amikor a Húshőmérő szenzor a beállított hőmérsékletet elérte, a sütő ki‐ kapcsol. Töltsön vizet a víztartályba. Sütés előtt melegítse elő a sütőt. Polcszint. Amikor a funkció véget ért, ellenőrizze, hogy elkészült-e az étel. Étel Tömeg Polcszint / tartozék Időtartam Marha P1 Marhasült, véresen

- 5 cm vas‐ tag darabok 2; sütő tálca A húst néhány percig süsse elő serpe‐ nyőben. Helyezze a sütőbe. ~ 40 perc P2 Marhasült, kö‐ zepes ~ 50 perc P3 Marhasült, jól átsütve ~ 60 perc P4 Steak, közep‐

os darabok; 3 cm vastag szeletek 3; sütőedény a huzalpolcon A húst néhány percig süsse elő serpe‐ nyőben. Helyezze a sütőbe. ~ 15 perc P5 Marhahús sült / párolt (minőségi ka‐ raj, felső ke‐ rekpecsenye, vastag daga‐ dó) 1,5 - 2 kg 2; sütőedény a huzalpolcon A húst néhány percig süsse elő serpe‐ nyőben. Öntsön hozzá folyadékot. He‐ lyezze a sütőbe. ~ 120 perc 239/576 NAPI HASZNÁLATÉtel Tömeg Polcszint / tartozék Időtartam P6 Marhasült, véres (hőlég‐ befúvás, kis hőfok)

- 5 cm vas‐ tag darabok 2; sütő tálca Használja kedvenc fűszereit, vagy csak egyszerűen sózza, és szórja meg frissen őrölt borssal. A húst néhány percig süsse elő serpenyőben. Helyezze a sütőbe. ~ 75 perc P7 Marhasült, kö‐ zepes (hőlég‐ befúvás, kis hőfok) ~ 85 perc P8 Marhasült, jól átsütve (hő‐ légbefúvás, kis hőfok) ~ 130 perc P9 Filé, véres (hőlégbefúvás, kis hőfok) 0,5 - 1,5 kg;

vastag dara‐ bok 2; sütő tálca Használja kedvenc fűszereit, vagy csak egyszerűen sózza, és szórja meg frissen őrölt borssal. A húst néhány percig süsse elő serpenyőben. Helyezze a sütőbe. ~ 75 perc P10 Filé, közepes (hőlégbefúvás, kis hőfok) ~ 90 perc P11 Filé, jól átsüt‐ ve (hőlégbefú‐ vás, kis hőfok) ~ 120 perc Borjú P12 Borjú sült (pl. lapocka) 0,8 - 1,5 kg; 4 cm vastag darabok 2; sütőedény a huzalpolcon Használja kedvenc fűszereit. Öntsön hozzá folyadékot. Lefedve süsse. ~ 80 perc Sertés P13 Sertés sült tarja vagy la‐ pocka 1,5 - 2 kg 1; sütőedény a huzalpolcon A sütés félidejében fordítsa meg a húst. ~ 165 perc P14 Ropogósra pi‐ rított sertés (hőlégbefúvás, kis hőfok) 1,5 - 2 kg 2; sütő tálca Használja kedvenc fűszereit. A sütés féli‐ dejében fordítsa meg a húst, hogy egyenletesen piruljon. ~ 215 perc 240/576 NAPI HASZNÁLATÉtel Tömeg Polcszint / tartozék Időtartam P15 Karaj, friss 1 - 1,5 kg; 5 - 6 cm vas‐ tag darabok 2; sütőedény a huzalpolcon Használja kedvenc fűszereit. ~ 55 perc P16 Karaj 2 - 3 kg; nyers, 2 - 3 cm vastag karaj 3; mély tepsi Adjon hozzá annyi folyadékot, hogy be‐ fedje az edény alját. A sütés félidejében fordítsa meg a húst. 90 perc Bárány P17 Csontos bá‐ ránycomb 1,5 - 2 kg; 7 - 9 cm vas‐ tag darabok 2; sütőedény a sütő tálcán Öntsön hozzá folyadékot. A sütés félide‐ jében fordítsa meg a húst. ~ 130 perc Szárnyasok P18 Egész csirke 1 - 1,5 kg; friss 2; tűzálló edény a sütő tálcán Használja kedvenc fűszereit. A sütés féli‐ dejében fordítsa meg a csirkét, hogy egyenletesen piruljon. ~ 60 perc P19 Fél csirke 0,5 - 0,8 kg 3; sütő tálca Használja kedvenc fűszereit. ~ 40 perc P20 Jércemell 180 - 200 g- os darabok 2; tűzálló edény a huzalpol‐ con Használja kedvenc fűszereit. A húst né‐ hány percig süsse elő serpenyőben. ~ 25 perc P21 Csirkecomb, friss

3; sütő tálca Ha a csirkecombokat marinálta először, csökkentse a hőmérsékletet, és hosz‐ szabb ideig főzze őket. ~ 30 perc P22 Kacsa egész‐ ben

2; sütőedény a huzalpolcon Használja kedvenc fűszereit. Helyezze a húst a sütőedénybe. A sütés félidejében fordítsa meg a kacsát. ~ 100 perc 241/576 NAPI HASZNÁLATÉtel Tömeg Polcszint / tartozék Időtartam P23 Liba egész‐ ben

2; mély tepsi Használja kedvenc fűszereit. Helyezze a húst a mély hússütő tepsibe. A sütés féli‐ dejében fordítsa meg a libát. ~ 110 perc Egyéb P24 Fasírt 1 kg 2; huzalpolc Használja kedvenc fűszereit. ~ 60 perc Hal P25 Hal egészben, grillezve 0,5 - 1 kg halanként 2; sütő tálca Töltse meg a halat vajjal, és használja kedvenc fűszereit. ~ 30 perc P26 Halfilé - 3; tűzálló edény a huzalpol‐ con Használja kedvenc fűszereit. 35 perc Édes felfújtak / desszertek P27 Sajttorta - 2; 28 cm-es, rugós sütőforma a huzalpolcon 90 perc P28 Almatorta - 3; sütő tálca 45 perc P29 Almás pite - 2; piteforma a huzalpolcon 40 perc P30 Almáspite - 1; 22 cm-es piteforma a huzal‐ polcon 60 perc P31 Csokoládés sütik 2 kg 3; mély tepsi 30 perc P32 Csokoládés muffin

3; muffinsütő tepsi a huzalpolcon 25 perc P33 Veknis süte‐ mény

2; kenyérsütő forma a huzalpolcon 50 perc 242/576 NAPI HASZNÁLATÉtel Tömeg Polcszint / tartozék Időtartam Zöldséges ételek / köretek P34 Tepsis burgo‐ nya 1 kg 2; sütő tálca Helyezze az egész, héjas burgonyákat a sütő tálcára. 50 perc P35 Hasábburgo‐ nya 1 kg 3; sütő tálca sütőpapírral bélelve Használja kedvenc fűszereit. Darabolja fel a burgonyákat. 35 perc P36 Grillezett ve‐ gyes zöldség

3; sütő tálca sütőpapírral bélelve Használja kedvenc fűszereit. Darabolja fel a zöldségeket. 30 perc P37 Krokett, gyorsfagyasz‐ tott 0,5 kg 3; sütő tálca 25 perc P38 Hasábburgo‐ nya, gyorsfa‐ gyasztott 0,75 kg 3; sütő tálca 25 perc Felfújtak, kenyér és pizza P39 Húsos/zöld‐ séges lasag‐ ne száraz tésztalapok‐ kal

2; tűzálló edény a huzalpolcon 55 perc P40 Burgonyafel‐ fújt (nyers bur‐ gonya)

1; tűzálló edény a huzalpolcon A főzés félidejében fordítsa meg az ételt. 60 perc P41 Pizza friss, vékony

2; sütő tálca sütőpapírral bé‐ lelve 35 perc P42 Pizza friss, vastag

2; sütő tálca sütőpapírral bélelve 25 perc P43 Quiche - 2; sütőforma a huzalpolcon 45 perc 243/576 NAPI HASZNÁLATÉtel Tömeg Polcszint / tartozék Időtartam P44 Bagett / Cia‐ batta / Fehér kenyér

2; sütő tálca sütőpapírral bé‐ lelve A fehér kenyérhez több idő szükséges. 50 perc P45 Teljes kiőrlé‐ sű / rizs / bar‐ na kenyér ke‐ nyérsütő for‐ mában 1 kg 2; sütő tálca sütőpapírral béle‐ lve / huzalpolc 60 perc

Órafunkció Alkalmazás Percszámláló. Amikor az időzítés véget ér, hangjelzés hallható. Főzési idő. Amikor az időzítés véget ér, hangjelzés hallható, és a sütő‐ funkció leáll. Késleltetési idő. A sütés elindításának és / vagy befejezésének késlel‐ tetése. Működésidőzítő. Legfeljebb 23 ó 59 perc. Ez a funkció nincs hatással a sütő működésére. A Működésidőzítő funkció be- és kikapcsolásához válassza az alábbia‐ kat: Menü, Beállítások.

8.2 Órafunkciók beállítása

Hogyan állítsa be: Pontos idő

1. lépés 2. lépés 3. lépés

Az idő módosításához lépjen a menübe, majd válassza ki a Beállításokban a Pon‐ tos idő lehetőséget. Állítsa be az órát. Nyomja meg: funkci‐ ót. 244/576 ÓRAFUNKCIÓKHogyan állítsa be: Percszámláló

A kijelzőn a következő lát‐ ható: 0:00 érték lát‐ ható.

Nyomja meg: funk‐ ciót. Állítsa be Percszámláló értékét. Nyomja meg: funkci‐ ót. A időzítő azonnal megkezdi a visszaszámlálást. Hogyan állítsa be: Főzési idő

A kijelzőn a következő lát‐ ható: 0:00 érték lát‐ ható.

Válassza ki a sü‐ tőfunkciót, majd állítsa be a hő‐ mérsékletet. Nyomja meg többször a kö‐ vetkezőt: funkciót. A sütési idő be‐ állítása. Nyomja meg: funkciót. A időzítő azonnal megkezdi a visszaszámlálást. 245/576 ÓRAFUNKCIÓKHogyan állítsa be: Késleltetési idő

A kijel‐ ző az új pontos időt mu‐ tatja. START

A kijel‐ zőn a követke‐ ző látha‐ tó:

Válasz‐ sza ki a sütő‐ funkci‐ ót. Nyomja meg több‐ ször a kö‐ vetkezőt: funkci‐ ót. Állítsa be az elindí‐ tás idő‐ pontját. Nyomja meg: funkciót. Állítsa be a be‐ fejezés időpont‐ ját. Nyomja meg: funkciót. A időzítő a kezdés beállított időpontjában megkezdi a visszaszámlálást.

9. HOGYAN HASZNÁLJA: TARTOZÉKOK

9.1 Tartozékok behelyezése

A felül található mélyedés a biztonságot növeli. Ezek a mélyedések megakadályozzák a megbillenést. A polc körüli magas perem megakadályozza a főzőedény lecsúszását a polcról. Sütőrács: Csúsztassa be a polcot a polctartó vezető‐ sínjei közé, és ügyeljen arra, hogy lábai le‐ felé mutassanak. 246/576 HOGYAN HASZNÁLJA: TARTOZÉKOKSütő tálca / Mély tepsi: Csúsztassa be a tálcát a polctartó vezető‐ sínjei közé. Sütőrács, Sütő tálca / Mély tepsi: Csúsztassa be a tálcát a polctartó vezető‐ sínjei közé, és a huzalpolcot a felettük levő vezetősínekre.

9.2 Húshőmérő szenzor

Húshőmérő szenzor- méri a hőmérsékletet az étel belsejében. Két hőmérsékletet kell beállítani: A sütő hőmérséklete. A maghőmérsékletet. A legjobb sütési eredmény eléréséhez: A hozzávalók legyenek szo‐ bahőmérsékletűek. Ne használja folyékony ál‐ lagú ételekhez. Sütés közben az érzékelőnek vé‐ gig az ételben kell maradnia. Hogyan használja: Húshőmérő szenzor

1. lépés Kapcsolja be a sütőt.

2. lépés Válasszon egy sütőfunkciót és, ha szükséges, a sütő hőmérsékletét.

3. lépés Helyezze be: Húshőmérő szenzor funkciót.

247/576 HOGYAN HASZNÁLJA: TARTOZÉKOKHús, szárnyas és hal Zöldség/hús felfújtak Szúrja a Húshőmérő szenzor hegyét a hús vagy a hal közepébe, lehetőleg a legvasta‐ gabb résznél. Ügyeljen arra, hogy a Hús‐ hőmérő szenzor legalább 3/4 része az étel belsejében legyen. Nyomja a Húshőmérő szenzor hegyét pontosan a zöldség/hús felfújt közepébe. A Húshőmérő szenzor maradjon a sütés alatt stabilan, ugya‐ nabban a pozícióban. Ennek eléréséhez használ‐ jon egy szilárd hozzávalót. A sütőedény peremé‐ vel támassza alá a Húshőmérő szenzor szilikon fogantyúját. A Húshőmérő szenzor hegye nem érintkezhet a sütőedény aljával.

4. lépés Illessze a Húshőmérő szenzor dugaszát a sütő elején lévő aljzatba.

A kijelzőn a pillanatnyi hőmérséklet jelenik meg ennél: Húshőmérő szenzor funkciót.

- a gomb megnyomásával állítsa be a szenzor maghőmérsékletét.

– nyomja meg a megerősítéshez. Amikor az étel eléri a beállított hőmérsékletet, hangjelzés hallható. Dönthet a leállítás vagy a főzés folytatása mellett, hogy az étel jól át legyen sütve.

7. lépés Húzza ki a Húshőmérő szenzor dugaszát a csatlakozóaljzatból, majd vegye ki az ételt

a sütőből. FIGYELMEZTETÉS! Égésveszély áll fenn, mivel a Húshőmérő szenzor forró lehet. Le‐ gyen óvatos, amikor kihúzza és eltávolítja azt az ételből. 248/576 HOGYAN HASZNÁLJA: TARTOZÉKOK10. TOVÁBBI FUNKCIÓK

Ez a funkció megakadályozza a sütőfunkció véletlen módosítását. Ha a sütő működése közben kapcsolja be, a beállított sütés tovább folytatódik, azonban a kezelő‐ panel lezár. Ha kikapcsolt sütőnél kapcsolja be, a sütő bekapcsolása nem lesz lehetséges, mivel a kezelőpa‐ nel lezár. Nyomja meg és tartsa nyomva a gombot a funkció be‐ kapcsolásához. Hangjelzés hallható. - nyomja meg és tartsa nyomva a kikapcsoláshoz. 3 x felvillanás jelzi a lezárás bekapcsolását.

10.2 Automatikus kikapcsolás

Biztonsági okokból a sütő bizonyos idő elteltével kikapcsol, ha egy sütőfunkció működik, és a kezelő nem változtat semmilyen beállításon. (°C) (ó)

Az Automatikus kikapcsolás nem működik az alábbi funkciókkal: Sütő világítás, Húshőmérő szenzor, Késleltetési idő.

Amikor a sütő üzemel, a hűtőventilátor automatikusan bekapcsol, hogy hidegen tartsa a sütő felületét. Amikor kikapcsolja a sütőt, a hűtőventilátor továbbra is működni fog, amíg a sütő le nem hűl.

11. HASZNOS TANÁCSOK ÉS JAVASLATOK

11.1 Konvekciós levegő (nedves)

A legjobb eredmény érdekében használja az alábbi táblázatban szereplő ajánlásokat. 249/576 TOVÁBBI FUNKCIÓK(°C) (perc) Édes roládok, 16

sütőtálca vagy csepptál‐

180 2 20 - 30 Péksütemény, 9

sütőtálca vagy csepptál‐

180 2 30 - 40 Pizza, gyorsfa‐ gyasztott, 0,35 kg huzalpolc 220 2 10 - 15 Keksztekercs sütőtálca vagy csepptál‐

170 2 25 - 35 Csokoládés süte‐ mény sütőtálca vagy csepptál‐

175 3 25 - 30 Szufflé, 6 db kerámiapoharak huzal‐ polcon 200 3 25 - 30 Piskóta tortaalap tortaforma huzalpolcon 180 2 15 - 25 Piskótatorta sütőforma huzalpolcon 170 2 40 - 50 Párolt hal, 0,3 kg sütőtálca vagy csepptál‐

180 3 20 - 25 Hal egészben, 0,2 kg sütőtálca vagy csepptál‐

sütőtálca vagy csepptál‐

200 3 35 - 45 Saslik, 0,5 kg sütőtálca vagy csepptál‐

sütőtálca vagy csepptál‐

180 2 20 - 30 250/576 HASZNOS TANÁCSOK ÉS JAVASLATOK(°C) (perc) Puszedli, 24 db sütőtálca vagy csepptál‐

180 2 25 - 35 Muffin, 12 db sütőtálca vagy csepptál‐

170 2 30 - 40 Sós aprósüte‐ mény, 20 db sütőtálca vagy csepptál‐

180 2 25 - 30 Teasütemény omlós tésztából, 20 db sütőtálca vagy csepptál‐

150 2 25 - 35 Kosárka, 8 db sütőtálca vagy csepptál‐

170 2 20 - 30 Párolt zöldségek, 0,4 kg sütőtálca vagy csepptál‐

180 3 35 - 45 Vegetáriánus om‐ lett pizzaserpenyő huzalpol‐ con 200 3 25 - 30 Mediterrán zöld‐ ségek, 0,7 kg sütőtálca vagy csepptál‐

11.2 Konvekciós levegő (nedves) - ajánlott tartozékok

Használjon sötét, nem visszatükröző felületű tepsiket és edényeket. Ezek jobb hőelnyerő képességűek, mint a világos színű és visszatükröző felületű edények. Pizzaserpenyő Sütőedény Bögrés süte‐ mény Tortasütő forma Sötét, nem visszatük‐ röző felülettel 28 cm-es átmérő Sötét, nem visszatükröző felülettel 26 cm-es átmérő Kerámia 8 cm-es átmé‐ rő, 5 cm ma‐ gasság Sötét, nem visszatük‐ röző felülettel 28 cm-es átmérő 251/576 HASZNOS TANÁCSOK ÉS JAVASLATOK11.3 Ételkészítési táblázatok a bevizsgáló intézetek számára Információ a bevizsgáló intézetek számára Tesztek az IEC 60350-1 szabványnak megfelelően. (°C) (perc) Aprósü‐ temény, 20 db/ tepsi Alsó + fel‐ ső sütés Sütő tálca 3 170 20 - 30 - Aprósü‐ temény, 20 db/ tepsi Hőlégbefú‐ vás, nagy hőfok Sütő tálca 3 150 -

Aprósü‐ temény, 20 db/ tepsi Hőlégbefú‐ vás, nagy hőfok Sütő tálca 2 és 4 150 -

Almáspi‐ te, 2 for‐ ma, átmérő: 20 cm Alsó + fel‐ ső sütés Sütőrács 2 180 70 - 90 - Almáspi‐ te, 2 for‐ ma, átmérő: 20 cm Hőlégbefú‐ vás, nagy hőfok Sütőrács 2 160 70 - 90 - Piskóta Ø26 cm kerek sütőfor‐ mában Alsó + fel‐ ső sütés Sütőrács 2 170 40 - 50 Melegítse elő a sütőt 10 percig. Piskóta Ø26 cm kerek sütőfor‐ mában Hőlégbefú‐ vás, nagy hőfok Sütőrács 2 160 40 - 50 Melegítse elő a sütőt 10 percig. 252/576 HASZNOS TANÁCSOK ÉS JAVASLATOK(°C) (perc) Piskóta Ø26 cm kerek sütőfor‐ mában Hőlégbefú‐ vás, nagy hőfok Sütőrács 2 és 4 160 40 - 60 Melegítse elő a sütőt 10 percig. Linzer Hőlégbefú‐ vás, nagy hőfok Sütő tálca 3 140 -

Linzer Hőlégbefú‐ vás, nagy hőfok Sütő tálca 2 és 4 140 -

Linzer Alsó + fel‐ ső sütés Sütő tálca 3 140 -

Grill Sütőrács 4 max. 2 - 3 perc egyik ol‐ dal; 2 - 3 perc má‐ sik oldal Melegítse elő a sütőt 3 percig. Marha‐ hús hambur‐ ger, 6 db, 0,6

Grill Huzalpolc és csepp‐ tálca 4 max. 20 - 30 Helyezze a huzal‐ polcot a negyedik szintre, míg a csepptálcát a har‐ madik szintre. A sütési idő félidejé‐ ben fordítsa meg az ételt. Melegítse elő a sütőt 3 percig.

12. ÁPOLÁS ÉS TISZTÍTÁS

FIGYELMEZTETÉS! Lásd a „Biztonság” című fejezetet. 253/576 ÁPOLÁS ÉS TISZTÍTÁS12.1 Tisztítással kapcsolatos megjegyzések Tisztítósze‐ rek A sütő elejét meleg vizes és enyhe mosogatószeres puha ruhával tisztítsa meg. A fémfelületeket háztartási tisztítószerekkel tisztítsa meg. A szennyeződéseket enyhe mosogatószerrel távolítsa el. Napi haszná‐ lat A sütőteret minden használat után tisztítsa meg. A lerakódott zsír vagy egyéb maradvány tüzet okozhat. A nedvesség lecsapódhat a készüléken vagy az ajtó üveglapjain. A páralecsa‐ pódás csökkentése érdekében a sütés megkezdése előtt 10 percig üzemeltes‐ se a sütőt. Ne tárolja az ételeket több, mint 20 percig a sütőben. Minden hasz‐ nálat után puha törlőruhával törölje szárazra a sütő belsejét. Tartozékok Minden használat után tisztítsa és szárítsa meg az összes tartozékot. Puha ru‐ hával, langyos vízzel és enyhe mosogatószerrel végezze a tisztítást. A tartozé‐ kokat tilos mosogatógépben tisztítani. A teflon bevonatos tartozékokat ne tisztítsa súroló hatású tisztítószerekkel vagy éles tárgyakkal.

12.2 Hogyan távolítsa el: Polctartók

A sütő tisztításához vegye ki a polctartókat.

1. lépés Kapcsolja ki a sütőt, és várja

2. lépés Húzza el a polctartó elülső ré‐

szét az oldalfaltól. 254/576 ÁPOLÁS ÉS TISZTÍTÁS3. lépés Húzza el a polctartó hátulját az oldalfaltól, majd vegye ki a polc‐ tartót.

4. lépés A polctartókat a kiszereléssel

ellentétes sorrendben helyezze vissza. A teleszkópos sütősíneken ta‐ lálható végállás ütközők előre nézzenek.

12.3 Hogyan használja: Pirolitikus tisztítás

A sütőt a Pirolitikus tisztítás funkcióval tisztítsa. FIGYELMEZTETÉS! Égés veszélye áll fenn. VIGYÁZAT! Amennyiben a készülék konyhaszekrényébe egyéb berendezés is be van építve, ne használja azt, amikor ez a funkció működik. Ez kárt tehet a sütőben. A Pirolitikus tisztítás előtt: Kapcsolja ki a sütőt, és várja meg, hogy lehűljön. Vegyen ki minden tartozékot a sütőtérből is távolítsa el. Puha ruhával, langyos vízzel és enyhe mosogatószerrel tisztítsa meg a sütőtér alját és a sütőajtó üvegének belső oldalát. Pirolitikus tisztítás

Lépjen az alábbi menübe: Tisztítás . Kiegészítő funkció Időtartam C1 - Enyhe tisztítás 1 h C2 - Normál tisztítás 1 h 30 min C3 - Alapos tisztítás 2 h 30 min

- nyomja meg a tisztítóprogram kiválasztásához.

- nyomja meg a tisztítás elindításához. 255/576 ÁPOLÁS ÉS TISZTÍTÁSPirolitikus tisztítás

4. lépés Tisztítás után forgassa a sütőfunkciók szabályozógombját kikapcsolt

helyzetbe. A tisztítás során a sütőlámpa kikapcsol. Amikor a sütő eléri a beállított hőmérsékletet, az ajtó reteszelődik. Az ajtózár kioldásáig a kijelzőn az alábbiak láthatók: . Amikor a tisztítás véget ér: Kapcsolja ki a sütőt, és várja meg, hogy lehűljön. Egy puha kendővel tisztítsa meg a sütőteret. A sütőtér aljáról távolítsa el az ételmaradványokat.

12.4 Tisztítás emlékeztető

A sütő emlékezteti, ha a pirolitikus tisztítás esedékessé válik. villog a kijelzőn 5 másodpercig minden fő‐ zési ciklus végén. Az emlékeztető kikapcsolásához lépjen ide: Menü, majd válassza ezt: Beállítások, Tisztítás emlékeztető.

12.5 Hogyan tisztítsa: Víztartály

1. lépés Kapcsolja ki a sütőt.

2. lépés Helyezzen egy mély tepsit a gőz bemenet alá.

3. lépés Töltsön vizet a víztartályba: 850 ml. Adjon hozzá 5 teáskanál citromsavat. Várjon 60

4. lépés Kapcsolja be a sütőt, és állítsa be ezt a funkciót: Páratartalom, alacsony. Állítsa a hő‐

mérsékletet 230 °C-ra. Kapcsolja ki a sütőt 25 perc elteltével, és várja meg, hogy le‐ hűljön.

5. lépés Kapcsolja be a sütőt, és állítsa be ezt a funkciót: Páratartalom, alacsony. Állítsa a hő‐

mérsékletet 130 °C és 230 °C közé. Kapcsolja ki a sütőt 10 perc elteltével, és várja meg, hogy lehűljön. A vízkő maradványok kialakulásának elkerülésére ürítse ki a víztartályt minden gőzöléssel végzett sütés után. 256/576 ÁPOLÁS ÉS TISZTÍTÁSAmikor a tisztítás véget ér: Kapcsolja ki a sü‐ tőt. Ürítse ki a víztar‐ tályt. Olvassa el a „Napi használat” fe‐ jezetben a „Víztar‐ tály kiürítése” c. szakaszt. Öblítse ki a víztartályt, és egy puha kendővel törölje le a még meglévő vízkőma‐ radványokat. Tisztítsa meg a lee‐ resztő csövet kímé‐ lő mosogatószeres langyos vízzel. Az alábbi táblázat ismerteti a víz keménységi tartományait (dH) a hozzájuk tartozó kalciumtartalommal és vízminőséggel együtt. Amennyiben a vízkeménység túllépi a 4 értéket, palackozott vízzel töltse fel a víztartályt. Vízkeménység Tesztcsík Kalciumtarta‐ lom (mg/l) Vízminőség szintje Tisztítsa meg a víztar‐ tályt minden Szint dH 1 0 - 7 0 - 50 lágy 75 cikluson‐ ként - 2,5 ha‐ vonta 2 8 - 14 51 - 100 mérsékelten kemény 50 cikluson‐ ként - 2 ha‐ vonta 3 15 - 21 101 - 150 kemény 40 cikluson‐ ként - 1,5 ha‐ vonta 4 22 - 28 151 felett nagyon ke‐ mény 30 cikluson‐ ként - havon‐

12.6 Eltávolítás és visszaszerelés: Ajtó

A sütőajtóban három üveglap található. A sütő ajtaja és a belső üveglapok a tisztításhoz kivehetők. Az üveglapok kiszerelése előtt olvassa el „Az ajtó eltávolítása és visszaszerelése” c. rész összes utasítását. VIGYÁZAT! Ne használja a sütőt az üveglapok nélkül. 257/576 ÁPOLÁS ÉS TISZTÍTÁS1. lépés Nyissa ki teljesen az ajtót, és keresse meg az ajtó jobb oldalán lévő zsanért.

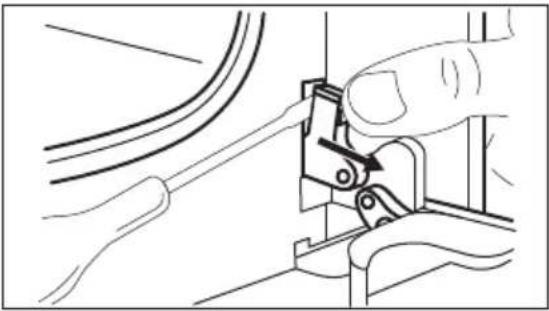

2. lépés Egy csavarhúzóval emelje fel és telje‐

sen fordítsa el a jobb oldali zsanér‐ kart.

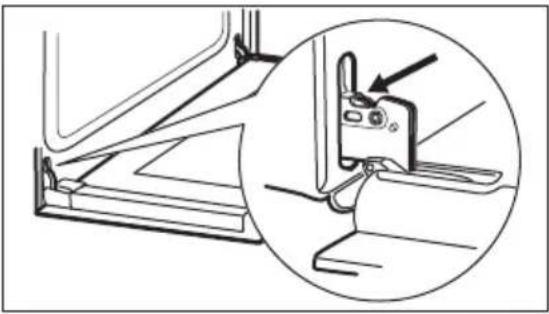

3. lépés Keresse meg az ajtó bal oldalán lévő

4. lépés Emelje meg és fordítsa el teljesen a

bal oldali zsanéron lévő kart.

5. lépés Csukja vissza félig a sütőajtót az első

nyitási pozícióig. Ezután emelje fel és húzza előre, majd vegye ki az ajtót a helyéről.

6. lépés Helyezze az ajtót egy stabil felületre

leterített puha ruhára.

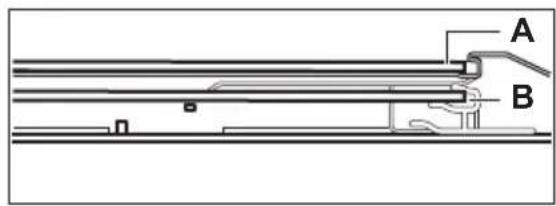

7. lépés Tartsa meg két oldalon az ajtó felső

szélénél lévő B díszlécet, majd nyom‐ ja befelé a tömítésrögzítő kapocs kiol‐ dásához.

8. lépés Húzza előre a díszlécet az eltávolítás‐

9. lépés Egyenként fogja meg az ajtó üveglap‐

jait a felső szélüknél fogva, és óvato‐ san húzza ki őket. A felső üveglappal kezdje. Ügyeljen arra, hogy az üveg‐ lap teljesen kicsússzon a sínből.

258/576 ÁPOLÁS ÉS TISZTÍTÁS10. lé‐ pés Tisztítsa meg az üveglapokat moso‐gatószeres vízzel. Óvatosan szárítsameg az ajtó üveglapjait. Az üveglapo‐kat tilos mosogatógépben tisztítani.11. lé‐ pés A tisztítás után tegye vissza az üveg‐lapokat és a sütőajtót a helyére.Ügyeljen arra, hogy az üveglapokat (A és B)megfelelő sorrendben tegye vissza. Ellenőriz‐ze az üveglapok szélénél lévő szimbólumot /nyomatot. Mindegyiken különbözőképpennéz, így a szét- és összeszerelés könnyebb.Helyes felszereléskor az ajtó díszléce kattanóhangot ad.Ellenőrizze, hogy a középső üveglapot meg‐felelően helyezte-e az ágyazatba. A B

12.7 Hogyan cserélje: Lámpa

FIGYELMEZTETÉS! Vigyázat! Áramütés-veszély! Az izzó forró lehet. A zsírmaradék ráégésének elkerülésére mindig kendővel fogja meg a halogénizzót. A sütővilágítás izzójának cseréje előtt:1. lépés 2. lépés 3. lépésKapcsolja ki a sütőt. Várjameg, míg a sütő lehűl.Húzza ki a sütőt a hálózati alj‐zatból.Tegyen egy kendőt a sütőtéraljára.259/576 ÁPOLÁS ÉS TISZTÍTÁSHátsó lámpa

1. lépés Az üvegbura eltávolításához fordítsa azt az óramutató járásával ellentétes irányba.

2. lépés Tisztítsa meg az üvegbúrát.

3. lépés Cserélje ki az izzót egy megfelelő, 300 °C-ig hőálló izzóra.

4. lépés Szerelje fel az üvegbúrát.

FIGYELMEZTETÉS! Lásd a „Biztonság” című fejezetet.

13.1 Mi a teendő, ha...

A táblázatban nem szereplő bármilyen más esetben forduljon a márkaszervizhez. A sütő nem kapcsol be vagy nem melegszik fel Probléma Ellenőrizze, ha… Nem lehet elindítani vagy üzemeltetni a sütőt. A sütőt megfelelően csatlakoztatta az elektro‐ mos hálózathoz. A sütő nem melegszik fel. Az automatikus kikapcsolás ki van kapcsolva. A sütő nem melegszik fel. A sütőajtó be van csukva. A sütő nem melegszik fel. Nem olvadt le a biztosíték. A sütő nem melegszik fel. A funkciózár ki van kapcsolva. Alkotóelemek Probléma Ellenőrizze, ha… A sütővilágítás ki van kapcsolva. Konvekciós levegő (nedves) bekapcsolva. A lámpa nem működik. Kiégett az izzó. Nem működik a Húshőmérő szenzor funkció. A Húshőmérő szenzor dugasza teljesen be van nyomva az aljzatba. 260/576 HIBAELHÁRÍTÁSHibakódok A kijelzőn a következő látható: Ellenőrizze, ha… Err C2 Kihúzta a Húshőmérő szenzor dugaszát az alj‐ zatból. Err C3 A sütőajtó be van zárva, vagy az ajtózár nincs feloldva. Err F102 A sütőajtó be van csukva. Err F102 Az ajtózár nincs feloldva. 00:00 érték látható Áramkimaradás történt. Állítsa be a pontos időt. Ha a kijelzőn olyan hibakód látható, amely nem szerepel ebben a táblázatban, kapcsolja le és vissza a lakásban lévő kismegszakítót a sütő újraindításához. Ha a hibakód ismét megjelenik, for‐ duljon a márkaszervizhez. Tisztítás Probléma Ellenőrizze, ha… Víz került a sütőtérbe. Nincs túl sok víz a víztartályban. - a visszajelző nem világít. Elegendő víz van a víztartályban. Ha a víz el‐ kezd túlfolyni a sütő belsejébe, és a visszajelző továbbra sem világít, forduljon a márkaszerviz‐ hez. - világít a visszajelző. Elegendő víz van a víztartályban. Ha a tartály tele van, és a visszajelző továbbra is világít, akkor forduljon a márkaszervizhez. A gőzben sütés nem működik. Nincs vízkőmaradvány a gőz bemenet nyílásá‐ nál. A gőzben sütés nem működik. Van víz a víztartályban. Több, mint 3 percig tart a víztartály kiürítése, vagy víz szivárog a gőz bemenet nyílásából. Nincs vízkőmaradvány a gőz bemenet nyílásá‐ nál. Tisztítsa meg a víztartályt. 261/576 HIBAELHÁRÍTÁS13.2 A szerviz számára szükséges adatok Ha nem talál megoldást egyedül a problémára, forduljon a márkakereskedőhöz vagy a hivatalos márkaszervizhez. A márkaszerviz számára szükséges adatok az adattáblán találhatóak. Az adattábla a sütőtér elülső keretén található. Ne távolítsa el az adattáblát a készülék sütőterének keretéről. Javasoljuk, hogy írja ide az adatokat: Modell (Mod.) ......................................... Termékszám (PNC) ......................................... Sorozatszám (S.N.) .........................................

14. ENERGIAHATÉKONYSÁG

14.1 Termékismertető és Termékismertető adatlap*

Gyártó neve Electrolux Modellazonosító

KOCDP77X 949494820 Energiahatékonysági szám 81.2 Energiahatékonysági osztály A+ Villamosenergia-fogyasztás normál terhelés, alsó + felső sütés mellett

Energiafogyasztás normál terhelésnél, légkeveréses üzemmód mellett

Sütőterek száma 1 Hőforrás Elektromosság Hangerő 72 l A sütő fajtája Beépíthető sütő 262/576 ENERGIAHATÉKONYSÁGTömeg EOC6P77V 33.7 kg EOC6P77X 33.4 kg KOCDP77X 34.2 kg

• Az Európai unió számára az EU 65/2014 és 66/2014 sz. rendeletek szerint. Fehéroroszország számára az STB 2478-2017, G függelék; STB 2477-2017, A és B függelék sze‐ rint. Ukrajna számára az 568/32020 sz. rendelet szerint. Az energiahatékonysági osztály nem alkalmazható Oroszország esetében. EN 60350-1 - Háztartási elektromos főzőkészülékek – 1. rész: Tűzhelyek, sütők, gőzsütők és gril‐ lezők - A teljesítmény mérésére szolgáló módszerek.

14.2 Energiatakarékosság

A sütő több funkcióval is segít energiát megtakarítani a mindennapos főzés során. Ügyeljen rá, hogy használat közben a sütő ajtaja be legyen csukva. Sütés közben ne nyissa ki túl gyakran a sütő ajtaját. Tartsa tisztán az ajtótömítést, és ügyeljen rá, hogy megfelelően legyen a helyére rögzítve. Fém főzőedényeket használjon az energiatakarékosság javítása érdekében. Amikor lehetséges, kerülje a sütő előmelegítését. Ha egyszerre több ételt készít, a sütések közötti szünet legyen a lehető legrövidebb. Légkeveréses sütés Amikor csak lehetséges, a sütőfunkciókat légkeveréssel használja az energiatakarékosság érdekében. Maradékhő A sütővilágítás és a légkeverés továbbra is működik. Amikor kikapcsolja a sütőt, a kijelző jelzi a maradékhőt. A maradékhőt használhatja az étel melegen tartásához. A 30 percnél hosszabb ideig tartó sütés során a befejezés előtt 3 - 10 perccel csökkentse a sütő hőmérsékletét a minimum értékre. A sütőben levő maradékhő tovább folytatja a sütést. A maradékhőt más ételek felmelegítéséhez is használhatja. Ételek melegen tartása A maradékhőt használhatja az étel melegen tartásához. Ehhez válassza a lehető legalacsonyabb hőmérséklet-beállítást. A maradékhő visszajelző vagy a hőmérséklet megjelenik a kijelzőn. Sütés kikapcsolt sütővilágítással Sütés közben kapcsolja ki a sütővilágítást. Csak akkor kapcsolja be, amikor szükség van rá. Konvekciós levegő (nedves) A funkciót arra tervezték, hogy energiát takarítson meg a sütés során. E funkció használatakor a sütővilágítás 30 másodperc elteltével automatikusan kikapcsol. A sütővilágítást ismét bekapcsolhatja, azonban ez a lépés csökkenti a várható energiamegtakarítás mértékét. 263/576 ENERGIAHATÉKONYSÁG15. A MENÜ FELÉPÍTÉSE

- válassza ezt a Menü-re lépéshez. A Menü felépítése Előre programozott sütés Tisztítás Beállítások

1. lépés 2. lépés 3. lépés 4. lépés 5. lépés

O1 – O12 Válassza a Me‐ nü, Beállítások lehetőségeket. Erősítse meg a beállítást. Válassza ki a beállítást. Erősítse meg a beállítást. Állítsa be az ér‐ téket, majd nyomja meg a gombot. Beállítások O1 Pontos idő Módosítás O2 Kijelző fényerő 1 - 5 O3 Nyomógomb Hang 1 - Hangjel‐ zés

kapcsolva O4 Figyelmeztető hang‐ erő

O5 Húshőmérő szenzor - műveletek

O6 Működésidőzítő Be/Ki O7 Sütő világítás Be/Ki O8 Gyors felfűtés Be/Ki O9 Tisztítás emlékeztető Be/Ki O10 Demo üzemmód Aktiváló kód:

264/576 A MENÜ FELÉPÍTÉSEBeállítások O11 Szoftver verzió Ellenőrzés O12 Összes beállítás tör‐ lése Igen / Nem
