HASZNÁLATI ÚTMUTATÓ Puzzi 91 Bp Kärcher

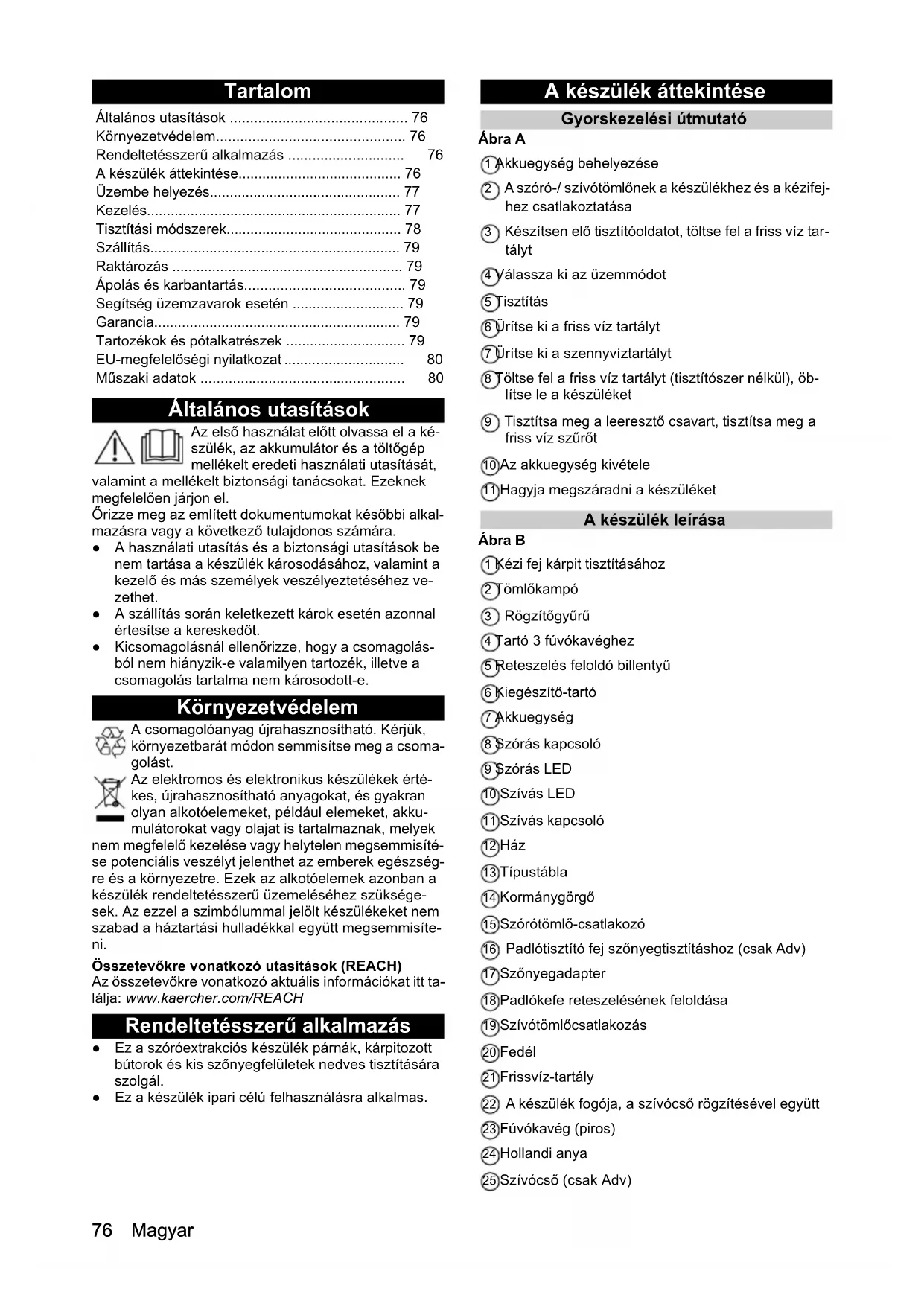

• 0,276 Magyar Tartalom Általános utasítások Az első használat előtt olvassa el a ké- szülék, az akkumulátor és a töltőgép mellékelt eredeti használati utasítását, valamint a mellékelt biztonsági tanácsokat. Ezeknek megfelelően járjon el. Őrizze meg az említett dokumentumokat későbbi alkal- mazásra vagy a következő tulajdonos számára. ● A használati utasítás és a biztonsági utasítások be nem tartása a készülék károsodásához, valamint a kezelő és más személyek veszélyeztetéséhez ve- zethet. ● A szállítás során keletkezett károk esetén azonnal értesítse a kereskedőt. ● Kicsomagolásnál ellenőrizze, hogy a csomagolás- ból nem hiányzik-e valamilyen tartozék, illetve a csomagolás tartalma nem károsodott-e. Környezetvédelem A csomagolóanyag újrahasznosítható. Kérjük, környezetbarát módon semmisítse meg a csoma- golást. Az elektromos és elektronikus készülékek érté- kes, újrahasznosítható anyagokat, és gyakran olyan alkotóelemeket, például elemeket, akku- mulátorokat vagy olajat is tartalmaznak, melyek nem megfelelő kezelése vagy helytelen megsemmisíté- se potenciális veszélyt jelenthet az emberek egészség- re és a környezetre. Ezek az alkotóelemek azonban a készülék rendeltetésszerű üzemeléséhez szüksége- sek. Az ezzel a szimbólummal jelölt készülékeket nem szabad a háztartási hulladékkal együtt megsemmisíte- ni. Összetevőkre vonatkozó utasítások (REACH) Az összetevőkre vonatkozó aktuális információkat itt ta- lálja: www.kaercher.com/REACH Rendeltetésszerű alkalmazás ● Ez a szóróextrakciós készülék párnák, kárpitozott bútorok és kis szőnyegfelületek nedves tisztítására szolgál. ● Ez a készülék ipari célú felhasználásra alkalmas. A készülék áttekintése Gyorskezelési útmutató Ábra A 1 Akkuegység behelyezése 2 A szóró-/ szívótömlőnek a készülékhez és a kézifej- hez csatlakoztatása 3 Készítsen elő tisztítóoldatot, töltse fel a friss víz tar- tályt 4 Válassza ki az üzemmódot 5 Tisztítás 6 Ürítse ki a friss víz tartályt 7 Ürítse ki a szennyvíztartályt 8 Töltse fel a friss víz tartályt (tisztítószer nélkül), öb- lítse le a készüléket 9 Tisztítsa meg a leeresztő csavart, tisztítsa meg a friss víz szűrőt 10 Az akkuegység kivétele 11 Hagyja megszáradni a készüléket A készülék leírása Ábra B 1 Kézi fej kárpit tisztításához 2 Tömlőkampó 3 Rögzítőgyűrű 4 Tartó 3 fúvókavéghez 5 Reteszelés feloldó billentyű 6 Kiegészítő-tartó 7 Akkuegység 8 Szórás kapcsoló 9 Szórás LED 10 Szívás LED 11 Szívás kapcsoló 12 Ház 13 Típustábla 14 Kormánygörgő 15 Szórótömlő-csatlakozó 16 Padlótisztító fej szőnyegtisztításhoz (csak Adv) 17 Szőnyegadapter 18 Padlókefe reteszelésének feloldása 19 Szívótömlőcsatlakozás 20 Fedél 21 Frissvíz-tartály 22 A készülék fogója, a szívócső rögzítésével együtt 23 Fúvókavég (piros) 24 Hollandi anya 25 Szívócső (csak Adv) Általános utasítások p. 76
• Környezetvédelem p. 76
• Rendeltetésszerű alkalmazás p. 76
• A készülék áttekintése p. 76
• Üzembe helyezés p. 77
• Kezelés p. 77
• Tisztítási módszerek p. 78
• Szállítás p. 79
• Raktározás p. 79
• Ápolás és karbantartás p. 79
• Segítség üzemzavarok esetén p. 79
• Garancia p. 79
• Tartozékok és pótalkatrészek p. 79
• EU-megfelelőségi nyilatkozat p. 80
• Műszaki adatok Magyar 77 26 Fúvókavég (zöld) 27 Fogantyú (csak Adv) 28 Könyökcső (csak Adv) 29 Könyökcső emelő 30 Kézifejemelő 31 Szórótömlő 32 Szívótömlő 33 Szóró- / szívótömlő 34 Gyorskezelési útmutató 35 Szennyvíztartály, kivehető 36 A szennyvíztartály fogója 37 Fedéltömítés 38 Bolyhszűrő 39 Friss víz szűrő Fúvókavég-táblázat Üzembe helyezés p. 80

1. Minden üzembe helyezés előtt ellenőrizze, hogy a

tömlők nem sérültek-e. Tartozékok felszerelése

1. Csak Adv: Helyezze a szívócsövet a padlókefére,

és kézzel húzza meg padlókefe hollandianyáját.

2. Csak Adv: Ha szükséges, csúsztassa a kézi fo-

gantyút a szívócsőre és a kívánt helyzetben kézzel húzza meg.

3. Csak Adv: Helyezze a könyökcsövet a szívócsőre

és kézzel húzza meg a könyökcső hollandianyáját.

4. Csatlakoztassa a szívótömlőt a készülék szívótöm-

lőcsatlakozásához. Helyezze be a szórótömlő csat- lakozóját a készülék szórótömlő-csatlakozójába és pattintsa a helyére.

5. Csatlakoztassa a szívótömlőt a kézi fejhez vagy a

könyökcsőhöz. Kösse össze a szórótömlő csatlako- zóját a kézi fejjel vagy a könyökcsővel, és pattintsa a helyére. Készítsen elő tisztító oldatot VESZÉLY Tisztítószerek veszélye Egészségügyi veszély és károsodás veszélye Vegye figyelembe az alkalmazott tisztítószerekhez tar- tozó összes útmutatást. Megjegyzés A meleg víz (legfeljebb 50 °C) növeli a tisztítóhatást. El- lenőrizze a tisztítandó felület hőmérsékleti ellenállását. Megjegyzés A környezet védelme érdekében kevés tisztítószert használjon.

1. Keverje össze a friss vizet és a tisztítószert egy tisz-

ta tartályban (a tisztítószerre meghatározott kon- centráció). Oldja fel a tisztítószert a vízben. Töltse fel a friss víz tartályt

1. Öntsön tisztító oldatot a friss víz tartályba. A töltési

szint nem haladhatja meg a "MAX" jelölést. Habzásgátló szer Megjegyzés A korábban lemosott padlószőnyegek tisztításakor a szennyvíztartályban hab képződik. A habzás megelőz- hető habzásgátló szerek hozzáadásával.

1. Tegyen habzásgátló szert (külön tartozék) a szenny-

víztartályba. Akkuegység behelyezése

1. Az akkuegységet tolja be az akkumulátortartóba, és

pattintsa be a helyére. Akkuegység feltöltése Megjegyzés Olvassa el a töltőgép gyártójának használati utasítását, és fordítson különös figyelmet a biztonsági tanácsokra! Megjegyzés Olvassa el az akkuegység gyártójának használati utasí- tását, és fordítson különös figyelmet a biztonsági taná- csokra! Megjegyzés Az akkuegység szállításkor részlegesen fel van töltve. Üzembe helyezés előtt töltse fel, ha szükséges. Megjegyzés Az akkuegység töltésére csak kiszerelt állapotban ke- rülhet sor.

1. Nyomja meg a kioldó gombot, és vegye ki az ak-

2. Töltse fel az akkuegységet a töltőgép és az ak-

kuegység használati utasítása szerint. Kezelés A készülék bekapcsolása

1. A szórószivattyú bekapcsolásához nyomja meg a

szórás kapcsolót. A Szórás LED világít.

2. Nyomja meg a szívás kapcsolót a szívóturbina be-

kapcsolásához. A Szívás LED világít. Szín Alkat- rész szám Átfolyó mennyi- ség Alkalma- zás Engedé- lyezve az eszközhöz Sárga 6.415-

2,0 l/min Padlótisz- tító fej Puzzi 10/2 Zöld 6.415-

1,2 l/min Padlótisz- tító fej Puzzi 9/1 Bp Barna 6.415-

1,0 l/min Padlótisz- tító fej Puzzi 8/1, Puzzi 10/1 Kék 6.415-

0,55 l/min Kárpittisz- tító fej, rö- vid Puzzi 9/1 Bp78 Magyar Tisztítóüzem FIGYELEM A tisztító oldat veszélye Károsodás veszélye! A készülék használata előtt egy kevéssé feltűnő helyen ellenőrizze a tisztítandó tárgy szín- és vízállóságát.

1. Távolítsa el a tisztítandó tárgyról a kisebb szennye-

2. A tisztító oldatot a kézi fej vagy a könyökcső emelő-

jének használatával vigye fel.

3. Mozgassa a készüléket a tisztítandó felületen egy-

mást átfedő utakon. Ehhez húzza hátra a kefét (ne nyomja meg).

4. Csak Adv: A munka megszakításakor a padlókefét

le lehet helyezni a készülék fogójába.

5. Fúvókacsere esetén a kézi fej beilleszthető a tarto-

zékok tartójába. A készülék kikapcsolása

1. Kapcsolja ki a szívás kapcsolót és a szórás kapcso-

lót. A LED-ek kialszanak. Ürítse ki a szennyvíztartályt

1. Ha a szennyvíztartály megtelt, kapcsolja ki a szívás

kapcsolót és a szórás kapcsolót

2. Vegye le a fedelet.

3. Vegye ki a szennyvíztartályt a készülékből, és ürítse

ki. Ürítse ki a friss víz tartályt

1. Kapcsolja ki a készüléket.

2. A nyomás csökkentése érdekében röviden működ-

tesse a kézi fej emelőt.

3. Válassza le a kézi fejet vagy a könyökcsövet a szó-

4. Akassza a szívótömlőt a friss víz tartályba.

5. Nyomja meg a szívás kapcsolót a szívóturbina be-

6. Ürítse ki a friss víz tartályt, és kapcsolja ki a készü-

7. Vegye le a fedelet.

8. Vegye ki a szennyvíztartályt a készülékből, és ürítse

ki. Öblítse át a készüléket

1. Csatlakoztassa a kézi fejet vagy a könyökcsövet

(szívócsővel és padlókefével) a szívótömlőhöz.

2. Kösse össze a szórótömlő csatlakozóját a kézi fejjel

vagy a könyökcsővel, és pattintsa a helyére.

3. Öntsön kb. 2 liter vezetékes vizet a friss víz tartály-

ba. Ne adjon hozzá tisztítószert.

4. A szórószivattyú bekapcsolásához nyomja meg a

5. Tartsa a kézi fejet vagy a padlókefét a lefolyó fölé.

6. Működtesse a kézi fej vagy a könyökcső emelőjét,

és öblítse át a készüléket 1-2 percig.

7. Kapcsolja ki a készüléket.

8. Vegye ki a szennyvíztartályt a készülékből, és ürítse

ki. Minden használat után

1. Öblítse át a készüléket.

2. Ürítse ki a szennyvíztartályt, majd tisztítsa meg folyó

3. Ürítse ki a friss víz tartályt.

4. Nedves kendővel tisztítsa meg a készülék külsejét.

5. A kellemetlen szagok elkerülése érdekében távolít-

sa el az összes vizet a készülékből, ha a készüléket hosszú ideig nem használja.

6. Hagyja a készüléket alaposan megszáradni: Vegye

le a fedelet vagy tolja oldalra.

7. Tisztítsa meg a leeresztő csavart és a friss víz szű-

rőt, lásd: Ápolás és karbantartás. A készülék tárolása

1. A szóró-/szívótömlőt és a kézi fejet az ábrának meg-

felelően tárolja. Ábra C

2. Állítsa a készüléket egy száraz helyiségbe, és bizto-

sítsa jogosulatlan hozzáférés ellen. Tisztítási módszerek Normál szennyezés

1. Egy munkamenetben vigyen fel és szívjon le tisztító

oldatot. Megjegyzés A szórás nélküli ismételt leszívás lerövidíti a szárítási időt. Makacs szennyeződés vagy foltok

1. Vigyen fel tisztító oldatot kikapcsolt szívó turbina

mellett, és hagyja 10–15 percig hatni.

2. Tisztítsa meg a területet úgy, mint a normál szen-

nyeződésnél. Kárpittisztítás

1. Csak Adv: Helyezze be a kézi fejet a padlókefe he-

2. Érzékeny anyagokhoz használjon kevesebb tisztító-

szert, és a felületet kb. 200 mm távolságból szórja be. Ezt követően csak szívja le a felületet. Tisztítási tippek ● Az erősen szennyezett területeket előzetesen szór- ja be, és hagyja, hogy a tisztító oldat 5–10 percig hasson. ● Mindig fénytől árnyékig (ablaktól a házig) dolgoz- zon. ● Mindig a tisztított területtől a tisztítatlan területig dol- gozzon. ● Minél érzékenyebb a burkolat (keleti hidak, berber, kárpitos szövet), annál alacsonyabb koncentrációjú tisztítószert használjon. ● A juta hátoldalú padlószőnyegek túl nedves tisztí- táskor zsugorodhatnak és elszíneződhetnek. ● A hosszúbolyhos szőnyegeket tisztítás után nedves állapotban szálirányban kefélje át (pl. Plüsskefével vagy sikáló kefével). ● A nedves tisztítást követően alkalmazott impregná- lás megakadályozza, hogy a textilburkolat rövid idő- ben belül ismét beszennyeződjön. ● A megtisztított felületetre a nyomok vagy rozsdafol- tok elkerülése érdekében csak szárítás után lépjen rá vagy helyezzen rá bútort. ● Tisztítószerek használatát követően a tisztítási eredmény javítása érdekében öblítse le a tárgyat tiszta vízzel.Magyar 79 Tisztítószer További információért kérje a termékinformációs lapot és az érintett tisztítószerre vonatkozó EU biztonsági adatlapot. Szállítás 몇 VIGYÁZAT A súly figyelmen kívül hagyása Sérülés és károsodás veszélye Szállítás során ügyeljen a készülék súlyára.

1. Helyezze a szívócsövet a készülék fogójára.

2. Járműben történő szállítás esetén a készüléket a

mindenkori érvényes irányelvek szerint biztosítsa csúszás és felborulás ellen. Raktározás 몇 VIGYÁZAT A súly figyelmen kívül hagyása Sérülés és károsodás veszélye Raktározás során ügyeljen a készülék súlyára. A készüléket csak belső terekben szabad tárolni.

1. A kisülés elkerülése érdekében nyomja meg a kiol-

dó gombot, és vegye ki az akkumulátort. Ápolás és karbantartás VESZÉLY Áramütés veszélye Sérülésveszély áram alatt álló részek érintése miatt Kapcsolja ki a készüléket. Vegye ki az akkuegységet. ● Rendszeresen ellenőrizze, hogy az akkutartó ké- szülékoldali érintkezői nem szennyezettek-e, és ha szükséges, nedves kendővel tisztítsa meg azokat. Ne használjon tisztítószert. Tisztítsa meg a leeresztő csavart.

1. Vegye le a fedelet.

2. Vegye ki a szennyvíztartályt a készülékből.

3. Húzza ki a leeresztő csavart.

4. Rendszeresen tisztítsa meg a leeresztő csavart fo-

lyó víz alatt. Makacs szennyeződés esetén nyissa ki a keretet, és cserélje ki a vlies szűrőt. Tisztítsa meg a friss víz szűrőt

1. Csavarja le a friss víz szűrőt.

2. Rendszeresen tisztítsa meg a friss víz szűrőt folyó

víz alatt. Tisztítsa meg a fúvókát

1. Tekerje le a hollandianyát.

2. Tisztítsa meg a fúvókavéget.

Segítség üzemzavarok esetén VESZÉLY Áramütés veszélye Sérülésveszély áram alatt álló részek érintése miatt Kapcsolja ki a készüléket. Vegye ki az akkuegységet. A készülék nem működik

1. Töltse fel az akkumulátor-egységet.

2. Helyezze be az akkuegységet.

3. Ellenőrizze, hogy az akkuegység a helyén megfele-

4. Kapcsolja be a készüléket.

5. Hagyja lehűlni a túlmelegedett áramköri lapot.

A fúvókából nem folyik ki víz

1. Töltse fel a friss víz tartályt.

2. Ellenőrizze a szórótömlő csatlakozóinak helyes rög-

3. Tisztítsa meg vagy cserélje ki a fúvókavéget.

4. Tisztítsa meg a friss víz szűrőt.

5. A szórószivattyú hibás, vegye fel a kapcsolatot az

ügyfélszolgálattal. A szórósugár egyoldalú

1. Tisztítsa meg a fúvókavéget.

Nem megfelelő szívóteljesítmény

1. Ellenőrizze, hogy a fedél a helyén van-e.

2. Tisztítsa meg a fedél tömítését és a készülék érint-

3. Tisztítsa meg a leeresztő csavart.

4. Ellenőrizze, hogy a szívótömlő nincs-e eltömődve,

szükség esetén tisztítsa meg. A szórószivattyú zajos

1. Töltse fel a friss víz tartályt.

Erős habzás a szennyvíztartályban

1. Tegyen habzásgátló szert (külön tartozék) a szenny-

víztartályba. Ügyfélszolgálat Ha az üzemzavart nem sikerül elhárítani, a készüléket az ügyfélszolgálattal kell megvizsgáltatni. Garancia Minden országban az illetékes értékesítő társaságunk által megadott garanciális feltételek vannak érvényben. A készüléknél felmerülő esetleges zavarokat a garanci- aidőn belül díjmentesen orvosoljuk, amennyiben anyag- , illetve gyártási hibáról van szó. Garanciális esetben kérjük, a számlával együtt forduljon kereskedőjéhez vagy a legközelebbi, arra jogosult ügyfélszolgálati iro- dához. (A címet lásd a hátoldalon) Tartozékok és pótalkatrészek Csak eredeti tartozékot és eredeti pótalkatrészt alkal- mazzon; ezek garantálják a készülék biztonságos és zavarmentes üzemelését. A tartozékokra és pótalkatrészekre vonatkozóan infor- mációkat itt talál: www.kaercher.com. Megnevezés Név Adagolás Rendelési szám CarpetPro tisztí- tószer (0,8 kg) RM 760 por 1 % 6.295-175.0 CarpetPro tisztí- tószer, iCapsol (16 darab) RM 760 fü- lek 2 fül 8 liter-

6.295-850.0 CarpetPro tisztí- tószer, gyorsan száradó (10 liter) RM 767 fo- lyékony 1,2 % 6.295-198.0 CarpetPro tisztí- tószer (10 liter) RM 764 fo- lyékony 1 % 6.295-854.0 CarpetPro imp- regnálószer (5 li- ter) RM 762 fo- lyékony 20 % 6.295-852.0 Habzásgátló (2,5 liter) RM 761 fo- lyékony 0,5 % 6.291-389.080 Magyar Pótalkatrészlista Kizárólag eredeti KÄRCHER akkuegységeket használ- jon, ne használjon nem újratölthető akkumulátorokat. EU-megfelelőségi nyilatkozat Ezúton kijelentjük, hogy az alább megjelölt gép tervezé- se és felépítése alapján, valamint az általunk forgalom- ba hozott kivitelben megfelel a vonatkozó EU- irányelvek alapvető biztonsági és egészségügyi köve- telményeinek. A gépen végzett, de velünk nem egyez- tetett módosítás esetén jelen nyilatkozat érvényét veszti. Termék: Szóróextrakciós készülék Típus: 1.101-xxx Vonatkozó EU-irányelvek 2006/42/EK (+2009/127/EK) 2011/65/EU irányelv 2014/30/EU irányelv Alkalmazott harmonizált szabványok EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60335-1 EN 60335-2-68 EN 62233: 2008 Alkalmazott nemzeti szabványok

Az aláírók a cégvezetőség megbízásából és teljes körű meghatalmazásával járnak el. Dokumentációs meghatalmazott: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Németország) Tel.: [phone] Fax: [phone] Winnenden, 2020/10/01 Műszaki adatok A műszaki változtatások jogát fenntartjuk. Megnevezés Rendelési szám, pótal- katrész Cikkszám, csomago- lás nélkül Battery Power+ 36/75 ak- kuegység 2.445-043.0 6.445-059.0 Battery Power+ 36/60 ak- kuegység 2.042-022.0 6.445-085.0 Battery Power 36/50 ak- kuegység 2.445-031.0 6.445-039.0 Battery Power+ 36/60 gyorstöltő készülék (EU) 2.445-045.0 6.445-063.0 Battery Power+ 36/60 gyorstöltő készülék (GB) 2.445-047.0 6.445-065.0 Battery Power+ 36/60 gyorstöltő készülék (AU) 2.445-051.0 6.445-069.0 Puzzi 9/1 Bp (Adv) (Pack) Elektromos csatlakozás Akkuegység névleges feszültsége V 36 DC Védettség IPX4 Érintésvédelmi osztály III Névleges teljesítmény W 500 Maximális teljesítmény W 575 A ventilátormotor maximális telje- sítménye W570 A ventilátor motor névleges telje- sítménye W550 Szórószivattyú teljesítménye W 4 A készülék teljesítményre vonatkozó adatai Frissvíz töltési mennyiség l 9 Szennyvíz töltési mennyiség l 7 Levegőmennyiség (max.) l/s 57 Vákuum (max.) kPa (mbar) 15,0 (150) Szórónyomás MPa 0,16 Szórónyomás (max.) MPa 0,22 Szórásmennyiség l/min 0,55 Tisztító oldat hőmérséklete (max.) °C 50 Működési idő teljes akkumulátor- töltéssel - Battery Power 36/50 ak- kuegység perc 23 Működési idő teljes akkumulátor- töltéssel - Battery Power+ 36/60 akkuegység perc 27 Működési idő teljes akkumulátor- töltéssel - Battery Power+ 36/75 akkuegység perc 35 Méretek és súlyok Jellemző üzemi súly kg 10,2 Hosszúság x szélesség x magas- ság mm 545 x 340 x

Környezeti feltételek Környezeti hőmérséklet (max.) °C +40 Az EN 60335-2-68 szabvány szerint meghatározott értékek Zajszint L

dB(A) 70 Bizonytalansági paraméter K

dB(A) 1 Kéz-kar-vibrációs érték m/s

<2,5 Bizonytalansági paraméter K m/s
