XZ240QP - Monitor ACER - Ingyenes használati útmutató

Márka	Acer
Modell	XZ240QP
Kategória	Monitor
Képernyő mérete	23.6 hüvelyk (60 cm)
Panel típusa	VA
Maximális felbontás	1920 x 1080 165 Hz-en
Válaszidő	1 ms (VRB)
Fényerő	250 cd/m²
Kontraszt	100 000 000:1 max (ACM)
Látószög	178° vízszintes / 178° függőleges
Bemeneti csatlakozók	HDMI, DisplayPort
Beépített hangszórók	2 W x 2
USB	USB 2.0 x 2 (opcionális)
Áramfogyasztás (üzem)	21 W (200 nitnél)
Fogyasztás (készenlét)	0,5 W
Tápegység	100-240 V, 50/60 Hz
Méretek (Sz x Ma x Mé)	535.55 x 383.38 ~ 503.38 x 233.65 mm
Nettó tömeg	5,05 kg
Magasságállítás	0-120 mm
Döntés	-5° és +25° között
Elforgatás (pivot)	Nem
Pivot (tábla)	360°
VESA kompatibilitás	Igen (eltávolítható talp)
Fejlett funkciók	FreeSync Premium, Over Drive, ACM, HDR, Szuper élesség, Gamma, Színhőmérséklet, Színtér módok, Szürkeszint, 6 tengelyes árnyalat/telítettség, Hangerő, Némítás, Kék fény, Fekete fokozás
Ajánlott tisztítás	Puha kendő, oldószermentes oldat; ne használjon ammóniát vagy alkoholt
Üzemi hőmérséklet	0-40 °C
Tárolási hőmérséklet	-20-60 °C

Gyakran ismételt kérdések - XZ240QP ACER

Hogyan tisztítsam a monitor képernyőjét?

Kapcsolja ki a monitort, és húzza ki a tápkábelt. Permetezzen oldószermentes tisztítóoldatot egy puha kendőre, és óvatosan törölje le a képernyőt. Soha ne permetezzen folyadékot közvetlenül a képernyőre vagy a házra. Ne használjon ammóniát vagy alkoholt tartalmazó termékeket.

Milyen felbontásokat támogat ez a monitor?

A maximális felbontás 1920 x 1080 165 Hz-en HDMI vagy DisplayPort segítségével. Alacsonyabb felbontások is támogatottak.

Hogyan állíthatom be a monitor magasságát?

A monitor 0-120 mm közötti magasságállítással rendelkezik. Dönthető -5° és +25° között, valamint 360°-ban elforgatható. Figyelem: a 25°-os döntés csak a legmagasabb ponton lehetséges.

Rögzíthetem a monitort egy VESA karra?

Igen, a talp eltávolítható, és a monitor VESA kompatibilis. Távolítsa el az állványt, és rögzítse a megfelelő kart.

Mit tegyek, ha a képernyő fekete marad?

Ellenőrizze, hogy a tápkábel és a jelkábel (HDMI/DP) megfelelően csatlakoztatva van-e. Győződjön meg arról, hogy a monitor be van kapcsolva (kék jelzőfény). Ha a jelzőfény narancssárga, a monitor készenléti üzemmódban van.

Hogyan aktiváljam a FreeSync Premiumot?

A FreeSync Premium az OSD menün keresztül aktiválható. Kapcsolja be a monitort, nyomja meg a Navigáció/OK gombot, menjen a 'FreeSync Premium' menüpontba, és állítsa 'Be' értékre. Kompatibilis grafikus kártya szükséges.

Mennyi az áramfogyasztás készenléti állapotban?

Készenléti módban a fogyasztás 0,5 W. Üzemben (200 nitnél) 21 W. Kikapcsolva 0,3 W.

Vannak beépített hangszórók?

Igen, a monitor sztereó hangszórókkal rendelkezik, egyenként 2 W teljesítménnyel (opcionális audio bemenettel rendelkező modell).

Hogyan csökkenthetem a kék fényt?

Az OSD menüben válassza a 'Kék fény' opciót, és állítsa be a szintet. Ez csökkenti a szem fáradtságát.

Mit tegyek, ha a kép homályos vagy torz?

Ellenőrizze, hogy a rendszerben beállított felbontás 1920x1080, és a frissítési frekvencia megfelelő (maximum 165 Hz). Próbáljon ki egy másik HDMI/DP kábelt.

HASZNÁLATI ÚTMUTATÓ XZ240QP ACER

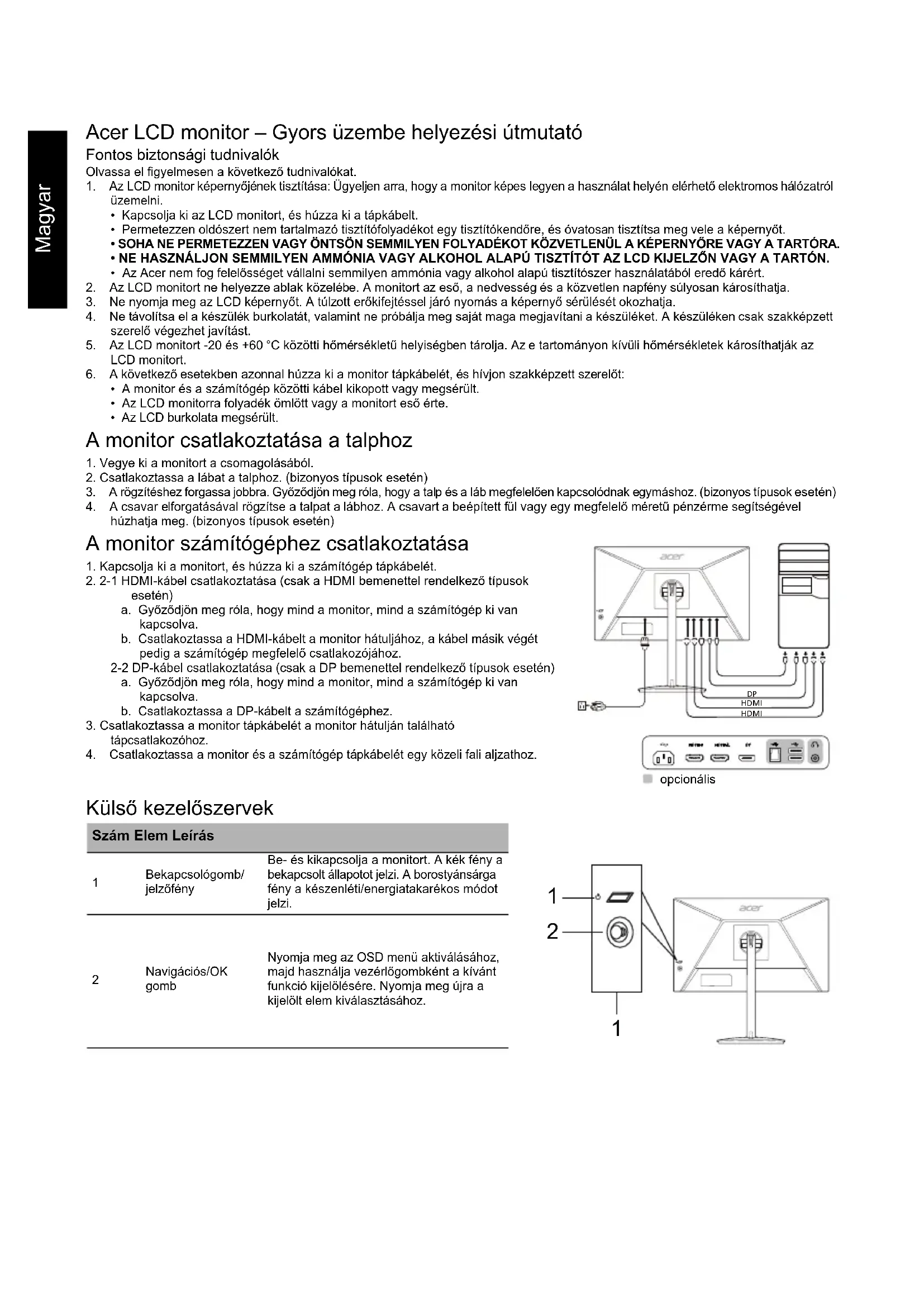

Acer LCD monitor - Gyors üzembe helyezési utmutató

FontosBiztonsagi tudnivalok

Olvassa el figyelmesen a kovetkezó tudnivalókat.

1. Az LCD monitor kěpernyǒjěnek tiszítása: Ügyeljen arra, hovy a monitor kěpes legyen a használat helyén elérhető elektromos halózatról üzemelní.

2. Kapcsolja ki az LCD monitor, és húzza ki a lápábelt.

3. Permetezzen oldszert nem tartalmazó tisztitófolyadékot egy tiszitókendore, és ovatosan tisztitsa meg vele a képernyöt.
   SOHA NE PERMETEZZEN VAGY ONTSON SEMMILYEN FOLYADEKOT KÖZVETLENUL A KÉPERNYÖRE VAGY A TARTÖRA.
4. NE HASNZALJON SEMMILYEN AMMONIA VAGY ALKOHOL ALAPU TISZITOT AZ LCD KIJELZON VAGY A TARTON.

5. Az Acer nem fog felelosséget vallalni semmilyen ammonia vagy alapú tiszitószer használatából eredó kárét.

6. Az LCD monitor ne helyeze ablak kozelébe. A monitor az esö, a nedvesség és a kozvetlen napény sulyosan károsithatja.

7. Ne nyomja meg az LCD képernyöt. A tulzott erokifejtésel jaró nyomás a képernyö sérülését okozhatja.
8. Ne távolítsa el a készülék burkolatát, valamint ne的概率jag saját maga megavitani a készüléket. A készülékenCsak szakképzett szereló végezhet javitast.

9. Az LCD monitor -20 és +60 °C közötti hórmésklető helyiségben tárolja. Az e tartományon kivüli hórméskletek károsithatják az LCD monitor.

10. A következő esetakben azonnal húzza ki a monitor tákabelét, és hívjon szakképzett szerelőt:

11. A monitor és a számítógpözötti kabel kikopott vagy megserült.

12. Az LCD monitorra folyadek ömlött vagy a monitort esö erte.
13. Az LCD burkolata megserült.

A monitor csatlakoztatása a talphoz

1. Vegye ki a monitor a csomagolásából.
2. Csatlakoztassa a labat a talphoz. (bizonyos tipusok eseten)
3. A rogzitéshez forgassa jobbra. Gyozodjon meg rola, hogy a talp es a lab megfeleloen kapcsolodnak egymashoz. (bizonyos típusok eseten)
4. A csavar elforgatasával rogzítse a talpat a lábhoz. A csavart a beepitét tful vagy egy megfelelo méretu pénzérme segitségével húzhatja meg. (bizonyos típusok esétén)

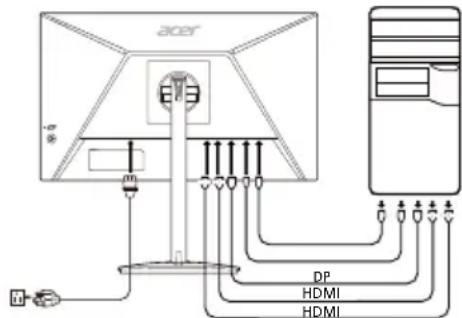

A monitor számítogepez csatlakoztatása

1. Kapcsolja ki a monitor, es huzza ki a szamitogep tapkabelt.
2. 2-1 HDMI-kábel csatlakoztatása (csak a HDMI bemenettel rendelkez típusok eseten)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva.
b. Csatlakoztassa a HDMI-kabelt a monitor hátuljához, a kabel masik vegét pedig a szamitógep megfelelo csatlakozojához.

2-2 DP-kábel csatlakoztatása (csak a DP bemenettel rendelkez típusok eseten)

a. Győzódjön meg rola, hogy mind a monitor, mind a számítógép ki van kapcsolva.
b. Csatlakoztassa a DP-kábelt a számítogepézh.

1. Csatlakoztassa a monitor tapkabelét a monitor hatuljan talalható tapcsatlakozóhoz.
2. Csatlakoztassa a monitor és számítógep pátkábelét egy közeli fali aljathoz.

opcionalis

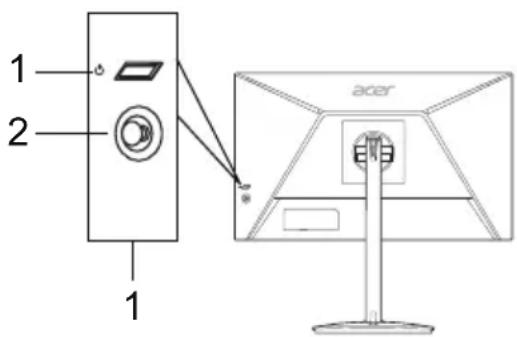

Külső kezelöszervek

Szám Elem Leírás
1	Bekapcsológomb/ jelzöfény	Be- és kikapcsoljá a monitor. A kék fény a bekapcsolt állapot jerzi. A borostyánsárga fény a készenléti/energiatakarékos MODOT jerzi.
2	Navigácios/OK gomb	Nyomja meg az OSD menuù aktivalásához, majd használá vezérólögombként a kivist funkció kijelölésére. Nyomja meg übra a kijelǒlt elem kiválasztásához.

Elóirások és biztonsági megjegyzések

FCC-megjegyzés

A keszüléket tesztelték, és az FCC-szabályzat 15. része értelmében megfelel a B osztályu digitális eszkökre vonatkoz elöirasoknak. A korlátoźak lakossági környezetben történ telepitéskor megbizhátovedelmet nyújtanak a káros interferenciával szemben. A keszülék radiófrevciás energia:t hazlé, használ és sugároz. Ha a keszüléket nem a gyáró utmutatasai alapján telepitik és használják, akkor káros interferenciát okozhat a radiokommunikációban.

Arra azonban nincs garancia, hagy egy adott telepitesi helyzetben nem lep fel interferencia. Ha a keszulek karos interferenciat okoz a radio- vagy teviziokszulékek vetelben, amelynek tenyrol a keszulek ki- es bekapsolásával gyözodhet meg, javasoljuk, hogy az interferencia megsztetese erdekében a kovetkezólepseket Hajtsa végre:

Forditsa el vagy helyezze at a vevoantennat.
Novelje a tavolsagot a keszulek es a vevo kzott.
- Csatlakoztassa egy masik alzathoz a keszüléket, mint amelyikhez a vevöegység csatlakozik.
Kérje a kereskedö vagy szakképzett szereló segitségét.

CE megfeleloségi nyilatkozat

Az Acer Inc. ezennel kijelenti, hagy ez az LCD monitor megfelel az elektromagneses zavart okozo berendezesekre vonatkozó 2014/30/EU irányel, a kifeszültsegü villamossági termékekre vonatkozó 2014/35/EU irányel, valamint az egyes veszelyes anyagok elektramos és elektronikus berendezesekben való alkalmazásanak kortlatozasáról szoló 2011/65/EU irányel és az energiaval kapcsolatos termékek környezetbarat tervezésére vonatkozó kovetelmények megallapítsi kereteinek letrehozasáról szoló 2009/125/EK irányel alapvető és egyb vonatkozó kovetelményeinek.

Megjegyzés:

A monitor soha ne a talpánal fogva emelje fel, nepohy megserüljön.

Megjegyzés: Arnyékolt kábelek

Az elektromagneses zavarokra vonatkoz o elirasok betartasa erdekuben a keszuleketCsak arnyekolt kabelekkel szabad mas szamitastechnikai eszkozokhczcslakoztatni.

Megegyzés: Perifériák

A keszülékhez kizárolag olyan perifériat (bemeneti/kimeneti eszközt, terminál, nyomtató stb.) szabad csatlakoztatni, amely megfelela B osztályu eszközökre előirt hatarértékeknek. A hatarértékeknek nem megfelelo perifériak hasznalata esétén zavar léphet fel a radiós és a televísiós vételben

Figyelem

A gyartó altal nem engedélyezett valtoztatásk vagy módositásk miatt a felhasznaló elveszitheti a Federal Communications Commission (Szovetségi Távközlési Bizottság) alta a keszülk muködtésere biztosított jogat.

Uzemi feltetelek

A keszülék megfelel az FCC szabályzatanak 15. fejezetében foglalt elöirásoknak. A keszülék muködtétse a kovetkező két feltételhez kotött: (1) a keszülék nem okozhat zavart, és (2) a keszüléknek vinden zavart türnie kell, beleertve a nemkivánatos muködest okozó zavarokat is.

Megjegyzés: Kanadai felhasznalok

Ez a B osztalyu digitalis berendezes megfelel a kanadai ICES-003 szabvany eloirasainak.

Keszülékek maganháztartásban történő selejtezese az Europai Unión területén

A készüléken, illetev a készülék csomagolásán lathó azonos szimbolum annak jelzéséré szolgál, hogy a készülék a selejtezes során az egyé háztartási hulladéktól elterő modón kezelendő. A vásarlo a hulladékká valt készüléket kõteles a kijelölt gyüftöhelyre szällitani az elektromos és elektronikai készülékek ürhasznositása celjáöl. A hulladékká valt készülékek selejtezeskör begyüjtese és ürhasznositása hozzáárul a természeti eroforrások megörzséhez, valamintbiztosita a selejtezzett termékek környezetre és emberi egészsègre neze biztonságos feldolgozasat. A begyüjtés pontos helyeröl bovebb tajekoztatast a lakhelye szerint illetékes önkormányzattól, az illetékes hulladékkezelö vallalattól, illetev a terméket árusító helyen kaphat.

MUSZAKI ADATOK

LCD-panel	Meghajtórendszer Színes	TFT LCD
	Méré 23,6"W (60 cm)
	Képpontméré 0,271 mm	vizszintes) x 0,271 mm (fuggöleges)
	Fényerő	250 cd/m2
	Kontraszt Max. 100 000 00:00:1 (ACM)
	Betekintési szög 178" (vizszintes) 178" (fuggöleges) (CR=10)
	Válaszidő	1 ms (VRB)
	Panellipus VA
	Víszintes frekvencia	HDMI: 31-184 kHzDP: 184-184 kHz
	Fuggöleges frekvencia	HDMI: 56-165 HzDP: 48-165 Hz
Megjelenithető színek 16,7 millio
Videoórájal 400 MHz
Maximális felbontás 1920 x 1080 165 Hz-en
Plug&Play VESA DDCCI/DDC2B
Energiafogyasztás(200 nit fényerő mellett)	Bekapsolt állapot 21 W
	Alvó állapot 0,5 W
	Kikapsolt állapot 0,3 W
Bemeneti csatlakozó		HDMI (csak a HDMI bemenettel rendelkező tipusnál)DP (csak a DP bemenettel rendelkező tipusnál)
Bemeneti videoejl		HDMI (csak a HDMI bemenettel rendelkező tipusnál) (Ocionális)DP (csak a DP bemenettel rendelkező tipusnál) (Ocionális)
Hangszörök 2 W x 2 (Csak az audiobemenettil rendelkező tipusok esetén) (Ocionális)
USB-csatlakozó		USB 2.0 x 2 (Ocionális)
Maximális képernyömöret		Víszintesen: 521,395 mmpuggölegesen: 293,284 mm
Áramforrás 100-240 V, 50/60 Hz
Környezetre vonaatkoz követelmények:		Mūkõdési hämöséklet: 0-40 °CTárolas hämöséklet: -20-60 °CMūkõdési parataralom: 20-80%
Mérétek		535,55 (szé) x 383,38 ~ 503,38 (ma) x 233,65 (mé) mm
Tömeg (netto)		5,05 kg (netto)
Mechanikal jellemzök		Döltes: -5° és +25° közott (Csak a készülek legmagasabb pontján mérhető 25 fokos dölsszög)Elfordulás: 360° közottMagasságbeálllás: 0-120 mmElfordlthato: NemLevehető talp: lgen
Külső kezelöszervek	Kapcsoló/gombok	BekapsológombMenü/Navigációs/OK
	Funkciok	FényerőKontrasztKék fénySölét élenkütéseACMHDRSzuper élességGammaSzinhömséskletMódokSzintérSzürkeányalatos mod6 tengelyes szinárnayalat6 tengelyes telitettsegHangerőNémitásTühlajtsFreeSync PremiumKilépés
A műszaki adatok típusonkét és/vagy régiónkét ellőrők lehelnek.

Acer termékéhez az Acer hivatalos támogatási webhelyén talalhat kézikönyveket és egyeb dokumentumokat.
