Kaubamärk	Acer
Mudel	XZ240QP
Kategooria	Monitor
Ekraani suurus	23.6 tolli (60 cm)
Paneeli tüüp	VA
Maksimaalne eraldusvõime	1920 x 1080 @ 165 Hz
Reageerimisaeg	1 ms (VRB)
Heledus	250 cd/m²
Kontrast	100 000 000:1 max (ACM)
Vaatemisnurk	178° horisontaalne / 178° vertikaalne
Sisendühendused	HDMI, DisplayPort
Sisseehitatud kõlarid	2 W x 2
USB	USB 2.0 x 2 (valikuline)
Energiatarbimine (töörežiim)	21 W (200 niti juures)
Energiatarbimine (ooterežiim)	0.5 W
Toiteallikas	100-240 V, 50/60 Hz
Mõõtmed (L x K x S)	535.55 x 383.38 ~ 503.38 x 233.65 mm
Netokaal	5.05 kg
Kõrguse reguleerimine	0 kuni 120 mm
Kallutamine	-5° kuni +25°
Pööramine (pivot)	Ei
Pööre (laud)	360°
VESA ühilduvus	Jah (eemaldatav jalg)
Täiendavad funktsioonid	FreeSync Premium, Over Drive, ACM, HDR, Super teravus, Gamma, Värvitemperatuur, Värviruumi režiimid, Halltoonid, 6-teljeline toon/küllastus, Helitugevus, Vaigistus, Sinine valgus, Musta tõuge
Soovitatav puhastus	Pehme lapp, lahustivaba puhastusvahend; ärge kasutage ammoniaaki ega alkoholi
Töötemperatuur	0 kuni 40 °C
Ladustamistemperatuur	-20 kuni 60 °C

Korduma kippuvad küsimused - XZ240QP ACER

Kuidas puhastada monitori ekraani?

Lülitage monitor välja ja ühendage toitejuhe lahti. Pihustage lahustivaba puhastusvahendit pehmele lapile ja pühkige ekraan õrnalt puhtaks. Ärge kunagi pihustage vedelikku otse ekraanile ega korpusele. Ärge kasutage ammoniaagi- ega alkoholipõhiseid tooteid.

Milliseid eraldusvõimeid see monitor toetab?

Maksimaalne eraldusvõime on 1920 x 1080 @ 165 Hz HDMI või DisplayPort kaudu. Toetatakse ka madalamaid eraldusvõimeid.

Kuidas reguleerida monitori kõrgust?

Monitori kõrgust saab reguleerida 0 kuni 120 mm vahemikus. Samuti saate kallet reguleerida -5° kuni +25° ja pööre 360°. Tähelepanu: 25° kaldenurk on võimalik ainult kõrgeimas punktis.

Kas saan monitori kinnitada VESA käe külge?

Jah, jalg on eemaldatav ja monitor on VESA ühilduv. Eemaldage alus ja kinnitage sobiv käsi.

Mida teha, kui ekraan jääb mustaks?

Kontrollige, kas toitejuhe ja signaalikaabel (HDMI/DP) on korralikult ühendatud. Veenduge, et monitor on sisse lülitatud (sinine tuli). Kui tuli on oranž, on monitor ooterežiimis.

Kuidas aktiveerida FreeSync Premium?

FreeSync Premium aktiveeritakse OSD menüü kaudu. Lülitage monitor sisse, vajutage navigeerimis-/OK nuppu, minge valikule 'FreeSync Premium' ja seadke olekusse 'Sees'. Nõuab ühilduvat graafikakaarti.

Milline on energiatarbimine ooterežiimis?

Ooterežiimis on energiatarbimine 0,5 W. Töörežiimis (200 niti juures) on see 21 W. Väljalülitatuna 0,3 W.

Kas monitoril on sisseehitatud kõlarid?

Jah, monitoril on stereokõlarid võimsusega 2 W kumbki (mudel helisisendiga on valikuline).

Kuidas vähendada sinist valgust?

OSD menüüs valige 'Sinine valgus' ja reguleerige taset. See vähendab silmade väsimust.

Mida teha, kui pilt on udune või moonutatud?

Kontrollige, et teie süsteemis määratud eraldusvõime oleks 1920x1080 ja värskendussagedus oleks õige (maksimaalselt 165 Hz). Proovige teist HDMI/DP-kaablit.

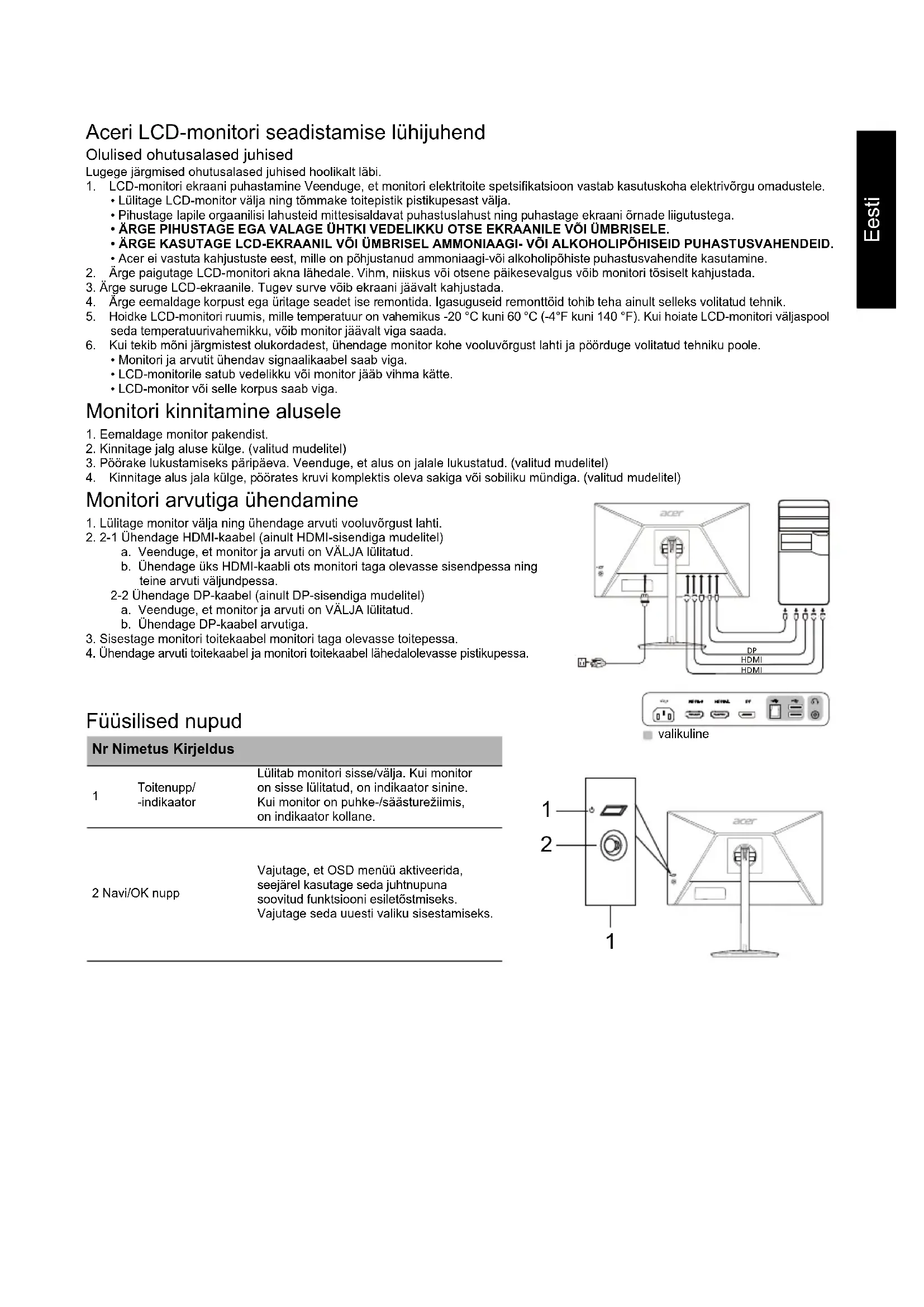

KASUTUSJUHEND XZ240QP ACER

Lugege järgmised ohutusalased juhised hoolikalt läbi.

1. LCD-monitori ekraani puhastamine: Veenduge, et monitori elektritoite spetsifikatsioon vastab kasutuskoha elektrivõrgu nõudmistele.
2. Lülitage LCD-monitor välja ning tõmmake toitepistik pistikupesast välja. Pihustage lapile orgaanilisi lahusteid mittesisaldavat puhastuslahust ning puhastage ekraani õrnade liigutustega.
3. ÄRGE PIHUSTAGE EGA VALAGE ÜHTKI VEDELIKKU OTSE EKRAANILE VÕI ÜMBRISELE.
4. ÄRGE KASUTAGE LCD-EKRAANIL VÕI ÜMBRISEL AMMONIAAGI- VÕI ALKOHOLIPÕHISEID PUHASTUSVAHENDEID.
5. Acer ei vastuta kahjustuste eest, mille on põhjustanud ammoniaagi- või alkoholipõhiste puhastusvahendite kasutamine.
6. Ärge paigutage LCD-monitori akna lähedale. Vihm, niiskus või otsene päikesevalgus võib monitori tõsiselt kahjustada.
7. Ärge suruge LCD-ekraanile. Tugev surve võib ekraani jäädavalt kahjustada.
8. Ärge eemaldage korpust ega üritage seadet ise remontida. Igasuguseid remonditöid tohib teha ainult selleks volitatud tehnik.
9. Hoidke LCD-monitori ruumis, mille temperatuur on vahemikus -20°C kuni 60°C (-4°F kuni 140°F). Kui hoiate LCD-monitori väljaspool seda temperatuurivahemikku, võib monitor jäädavalt viga saada.
10. Kui tekib mõni järgmistest olukordadest, ühendage monitor kohe vooluvõrgust lahti ja pöörduge volitatud tehniku poole.
11. Monitorit ja arvutit ühendav signaalikaabel saab viga.
12. LCD-monitorile satub vedelikku või monitor jääb vihma kätte.
13. LCD-monitor või selle korpus saab viga.

Monitori kinnitamine alusele

1. Eemaldage monitor pakendist.
2. Kinnitage jalg aluse külge. (valitud mudelitel)
3. Pöörake lukustamiseks päripäeva. Veenduge, et alus on jalale lukustatud. (valitud mudelitel)
4. Kinnitage alus jala külge, pöörates kruvi komplektis oleva saki või sobiva mutrivõtmega. (valitud mudelitel)

Monitori ühendamine arvutiga

1. Lülitage monitor välja ning ühendage arvuti vooluvõrgust lahti.
2. 2-1 Ühendage HDMI-kaabel (ainult HDMI-sisendiga mudelitel)

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage üks HDMI-kaabli ots monitori taga olevasse sisendpessa ning teine arvuti väljundpessa.

2-2 Ühendage DP-kaabel (ainult DP-sisendiga mudelitel)

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage DP-kaabel arvutiga.

Nr Nimetus Kirjeldus
1	Toitenupp/-indikaator	Lülitab monitori sisse/välja. Kui monitor on sisse lülitatud, on indikaator sinine. Kui monitor on puhke-/säästurežiimis, on indikaator kollane.
2	Navi/OK nupp	Vajutage, et OSD menuü aktiveerida, seejärel kasutage seda juhtnupuna soovitud funktsooni esiletõstmiseks. Vajutage seda uuesti valiku sisestamiseks.

Eeskirjad ja ohutusteatised

FCC teatis

Seadet on katsetatud ning katsete tulemused näitavad, et seade vastab FCC eeskirjade osas 15 sätestatud B-klassi digitaalseadmele kehtivatele piirnormidele. Need piirnormid peaksid tagama mõistlikus ulatuses kaitse ohtlike raadiohäirete eest elamukeskkonnas. Seade genereerib ja kasutab raadiosageduslikke voolusid ning võib kiirata raadiosageduslikku kiirgust, mis võib põhjustada raadioside kahjulikke häireid, kui seadet ei paigaldata ja kasutata kooskõlas juhistega.

Siiski ei saa ka kõigi juhiste täitmisel tagada, et konkreetses paigaldises häireid ei teki. Kui seade põhjustab raadio- või televisioonivastuvõtu kahjulikke häireid, mille kindlakstegemiseks võib seadme välja ja uuesti sisse lülitada, soovitame võtta häirete kõrvaldamiseks ühte või mitut järgmistest meetmetest.

• Suunake või paigutage vastuvõttev antenn ümber.
• Suurendage seadme ja vastuvõtja vahelist kaugust.
• Ühendage seade vastuvõtja toitevõrgust eraldatud toitevõrku. Küsige abi edasimüüjalt või kogenud raadio-televisiooniinsenerilt.

CE nõuetele vastavuse deklaratsioon

Käesolevaga kinnitab Acer Inc., et kõnealune LCD-monitor vastab EMC direktiivi 2014/30/EL, madalpingedirektiivi 2014/35/EL, ohtlike ainete direktiivi 2011/65/EL ja direktiivi 2009/125/EÜ, mis käsitleb raamistiku kehtestamist energiamõjuga toodete ökodisaini nõuete sätestamiseks, põhinõuetele ja muudele asjaomastele sätetele.

Tähelepanu!

Monitorikahjustamise vältimiseks ärge tõstke monitori selle alusest kinni hoides.

Tähelepanu! Varjestatud kaablid

EMC eeskirjade täitmiseks tuleb igasugused digitaalseadmete vahelised ühendused teostada varjestatud kaablitega.

Tähelepanu! Välisseadmed

Seadmega võib ühendada ainult B-klassi piirnormidele vastavuse sertifikaadiga välisseadmeid (sisend-/väljundseadmed, terminalid, printerid jne). Sertifikaadita välisseadmete kasutamisega võivad kaasneda tõenäoliselt raadio- ja telesioonivastuvõtu häired.

Ettevaatust!

Igasugused tootja heakskiiduta tehtud muudatused või modifikatsioonid võivad tühistada USA sideameti FCC antud loa seda toodet kasutada.

Kasutamistingimused

Seade vastab FCC eeskirjade osale 15. Kasutamisel peavad olema täidetud kaks järgmist tingimust: (1) seade ei tohi tekitada kahjulikke raadiohäireid ja (2) seade ei tohi vastu võtta kahjulikke raadiohäireid, muu hulgas seadme tööd negatiivselt mõjutada võivaid raadiohäireid.

Tähelepanu! Kasutajad Kanadas

Kõnealune B-klassi digitaalseade vastab Kanada standardile ICES-003.

Elektri- ja elektroonikaseadmete jäätmete kõrvaldamine Euroopa Liidu olmekasutajate poolt

See tootel või toote pakendil olev sümbol näitab, et toodet ei tohi kõrvaldada koos muude olmejäätmetega. Selle asemel olete kohustatud kasutuskõlbmatuks muutunud seadme kõrvaldama, andes selle üle kohalikku elektri- ja elektroonikaseadmete jäätmete kogumiskohta. Kasutuskõlbmatuks muutunud seadmete eraldi kogumine ja ringlussevõtt nende jäätmekäitlussüsteemi sattumise kohas aitab loodusvarasid säästa ning tagada jäätmete ringlussevõtu inimeste tervist ja keskkonda võimalikult vähe kahjustaval viisil. Lisateavet selle kohta, kuhu kasutuskõlbmatuks muutunud seadmed ringlussevõtuks viia, saate kohalikust omavalitsusest, oma jäätmeveoteenuse osutajalt või poest, kust toote ostsite.

TEHNILISED ANDMED

LCD-panel	Töppöhimöte Värviline TFTLCD
	Suurus 23,6"W (60 cm)
	Piksli mõötmed	0,271 mm (H) × 0,271 mm (V)
	Heledus	250 cd/m2
	Kontrastus Max 10000000:1 (ACM)
	Vaatenurk 178° (H) 178° (V) (CR = 10)
	Reageerimisaeg	1 ms (VRB)
	Paneeli tüüp VA
	H-sagedus	HDMI: 31 - 184 kHzDP: 184 - 184 kHz
	V-sagedus	HDMI: 56 - 165 HzDP: 48 - 165 Hz
Värvitäpsus 16,7 Miljon
Pikslisagedus		400 MHz
Maksimaalne lahutusvõime		1920 x 1080 @ 165 Hz
Isehäälestumine VESA DDCCI/DDC2B
Toitevoiimsus(200 niti juures)	Sisselulitatuna 21 W
	Puhkerežiimis 0,5 W
	Väljalulitatuna 0,3 W
Sisendpistik		HDMI (ainult HDMI-sisendiga mudellitel)DP (ainult DP-sisendiga mudellitel)
Video sisendsignaal		HDMI (ainult HDMI-sisendiga mudellitel) (valikuline)DP (ainult DP-sisendiga mudellitel) (valikuline)
Kölarid 2 W x 2 (ainult helisisendiga mudellitel) (valikuline)
USB USB 2.0 x 2 (valikuline)
Ekraani maksimaïsald mõötmed		Horisontaalne: 521,395 mmVertikaalne: 293,284 mm
Toiteallikas 100-240 V, 50/60 Hz
Keskkonnatinglmused		Töötemperatuur: 0 °C kuni 40 °CSällamistemperatuur: -20 °C kuni 60 °CÖhuniiskus tõkeskkonnas: 20% kuni 80%
Mõötmed 535,55 (L) x 383,38 kuni 503,38 (K) x 233,65(S) mm
Mass (netomass) 5,05 kg (netomass)
Mehaanilised andmed		Kaldenurk: -5" kuni +25" (kaldenurk 25 kraadi on saavutatav ainult monitori kõrgeimas asendis)Põördenurk: 360°Kõrguse reguleermisvahemik: 0 mm kuni 120 mmPõördepunkt: eiLahtivöetav jaig: jah
Füüssilised nupud	Lüllid/nupud	ToitenuppMenü/Navi/OK
	Funktsionid	HeledusVärskendamissagedusKontrastusVRBSinine tuliUllumadal latentsusMusta võimendusSihikKeelHDRMenü ajapilrangLübpaistvusGammaErikaikuklukkSisendAströmaatne allikasDPP-formaatHallkaala režim6-teljeline toonDDC/CIHeldtajudustilehtiulekullastusHelitugevusKire alustamise režimMonitori leaveLähtesta kõik seadistusedFreeSync PremiumVäju
Tehnillised andmed erinevad mudeliti ja/vöi piirkonnili.

Oma Aceri toote juhendid ja muud dokumendid leiate Aceri ametlikult klienditoe veebisaidilt.
