| Märke | Acer |
| Modell | XZ240QP |
| Kategori | Monitor |
| Skärmstorlek | 23.6 tum (60 cm) |
| Paneltyp | VA |
| Maximal upplösning | 1920 x 1080 vid 165 Hz |
| Svarstid | 1 ms (VRB) |
| Ljusstyrka | 250 cd/m² |
| Kontrast | 100 000 000:1 max (ACM) |
| Betraktningsvinkel | 178° horisontell / 178° vertikal |
| Ingångskontakter | HDMI, DisplayPort |
| Inbyggda högtalare | 2 W x 2 |
| USB | USB 2.0 x 2 (tillval) |
| Strömförbrukning (på) | 21 W (vid 200 nits) |
| Strömförbrukning (standby) | 0.5 W |
| Strömförsörjning | 100-240 V, 50/60 Hz |
| Mått (B x H x D) | 535.55 x 383.38 ~ 503.38 x 233.65 mm |
| Nettovikt | 5.05 kg |
| Höjdjustering | 0 till 120 mm |
| Lutning | -5° till +25° |
| Rotation (pivot) | Nej |
| Vridning (360°) | 360° |
| VESA-kompatibilitet | Ja (avtagbar fot) |
| Avancerade funktioner | FreeSync Premium, Over Drive, ACM, HDR, Super Skärpa, Gamma, Färgtemperatur, Färgrymdslägen, Gråskala, Nyans/Mättnad 6 axlar, Volym, Tyst, Blått ljus, Svart boost |
| Rekommenderad rengöring | Mjuk trasa, lösningsmedelsfri lösning; använd inte ammoniak eller alkohol |
| Drifttemperatur | 0 till 40 °C |
| Förvaringstemperatur | -20 till 60 °C |
Vanliga frågor - XZ240QP ACER
Användarfrågor om XZ240QP ACER
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Monitor i PDF-format gratis! Hitta din manual XZ240QP - ACER och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. XZ240QP av märket ACER.

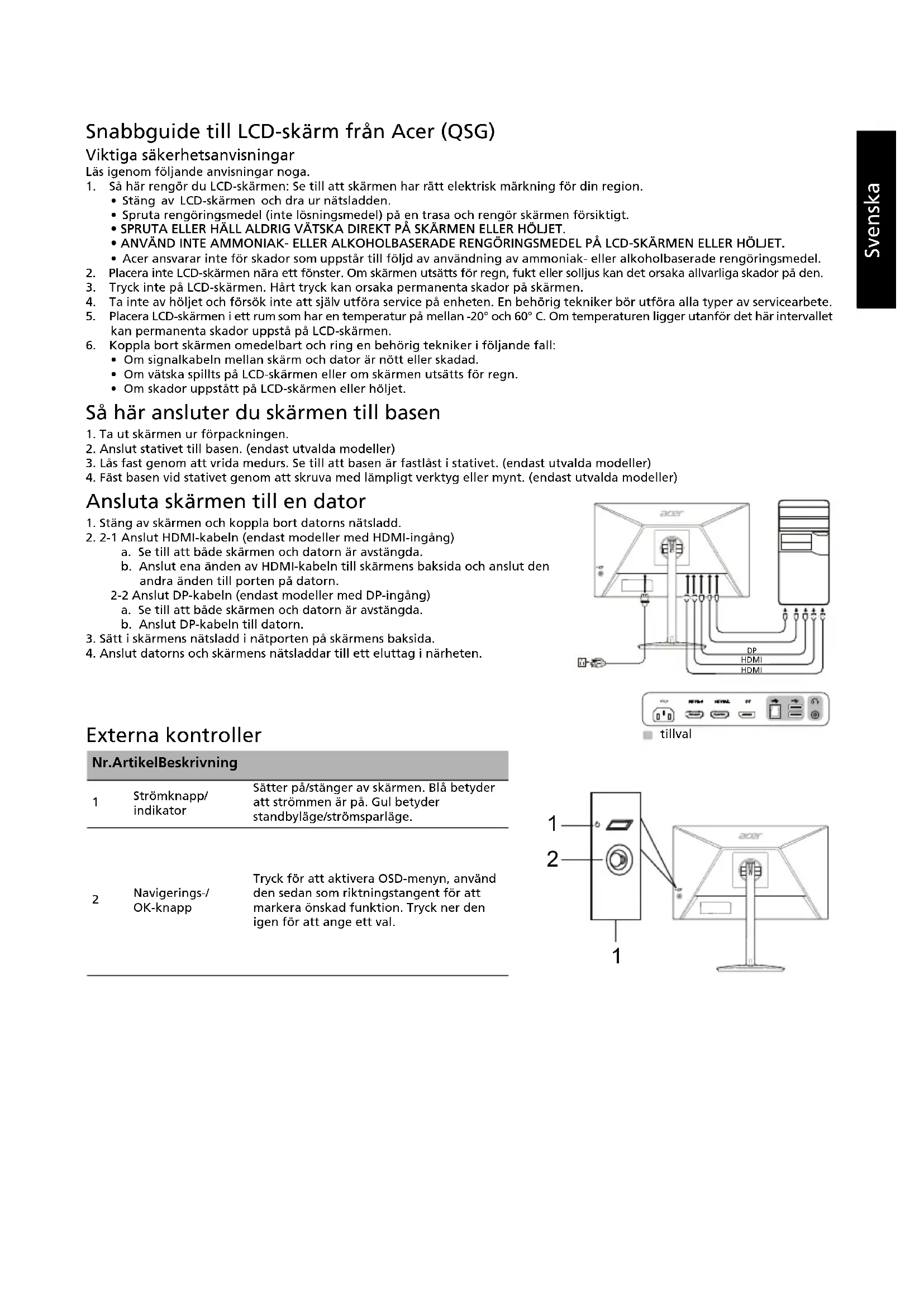

BRUKSANVISNING XZ240QP ACER
- Så här rengör du LCD-skärmen: Se till att skärmen har rätt elektrisk märkning för din region.
- Stäng av LCD-skärmen och dra ur nätsladden.
- Spruta rengöringsmedel (inte lösningsmedel) på en trasa och rengör skärmen försiktigt.
- SPRUTA ELLER HÅLL ALDRIG VÄTSKA DIREKT PÅ SKÄRMEN ELLER HÖLJET. ANVÄND INTE AMMONIAK- ELLER ALKOHOLBASERADE RENGÖRINGSMEDEL PÅ LCD-SKÄRMEN ELLER HÖLJET.
- Acer ansvarar inte för skador som uppstått till följd av användning av ammoniak- eller alkoholbaserade rengöringsmedel.
- Placera inte LCD-skärmen nära ett fönster. Om skärmen utsätts för regn, fukt eller solljus kan det orsaka allvarliga skador på den.
- Tryck inte på LCD-skärmen. Hårt tryck kan orsaka permanenta skador på skärmen.
- Ta inte av höljet och försök inte att själv utföra service på enheten. En behörig tekniker bör utföra alla typer av servicearbete.
- Placera LCD-skärmen i ett rum som har en temperatur på mellan -20° och 60°C. Om temperaturen ligger utanför det här intervallet kan permanenta skador uppstå på LCD-skärmen.
- Koppla bort skärmen omedelbart och ring en behörig tekniker i följande fall:
- Om signalkabeln mellan skärm och dator är nött eller skadad.
- Om vätska spillts på LCD-skärmen eller om skärmen utsatts för regn.
- Om skador uppstått på LCD-skärmen eller höljet.
Så här ansluter du skärmen till basen
- Ta ut skärmen ur förpackningen.
- Anslut stativet till basen. (endast utvalda modeller)
- Lås fast genom att vrida medurs. Se till att basen är fastlåst i stativet. (endast utvalda modeller)
- Fäst basen vid stativet genom att skruva med lämpligt verktyg eller mynt. (endast utvalda modeller)

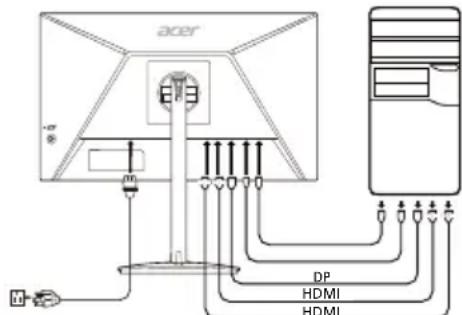

Ansluta skärmen till en dator
- Stäng av skärmen och koppla bort datorns nätsladd.
- 2-1 Anslut HDMI-kabeln (endast modeller med HDMI-ingång)
a. Se till att både skärmen och datorn är avstängda. b. Anslut ena änden av HDMI-kabeln till skärmens baksida och anslut den andra änden till porten på datorn.
2-2 Anslut DP-kabeln (endast modeller med DP-ingång)
a. Se till att både skärmen och datorn är avstängda. b. Anslut DP-kabeln till datorn.
- Sätt i skärmens nätsladd i nätporten på skärmens baksida.
- Anslut datorns och skärmens nätsladdar till ett eluttag i närheten.
Tillval

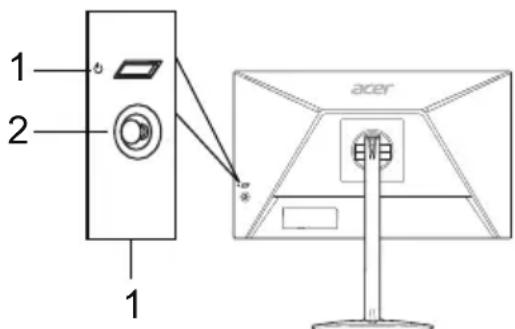

Externa kontroller
| Nr./artikelBeskrivning | ||
| 1 | Strömknapp/indikator | Sätter på/stänger av skärmen. Blå betyder att strömmen är på. Gul betyder standbyläge/strömsparläge. |
| 2 | Navigerings-/OK-knapp | Tryck for att aktivera OSD-menyn, använd den sedan som riktningstangent for att markera önskad Funktion. Tryck ner denigen für att ange ett val. |
Föreskrifter och säkerhetsanmärkningar
FCC-meddelande
Denna utrustning har testats och befunnits uppfylla gränsvärdena för en digital klass B-enhet enligt avsnitt 15 av FCC:s föreskrifter. Dessa gränsvärden är utformade för att ge ett rimligt skydd mot skadliga störningar vid installation i bostäder. Denna utrustning alstrar, använder och kan utstråla radiofrekvensenergi och kan därför orsaka skadliga störningar på radiokommunikation om den inte installeras och används i enlighet med instruktionerna.
Det går dock inte att ge några garantier för att störningar inte kommer att uppstå i en viss installation. Om utrustningen orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan upptäckas när utrustningen startas och stängs av, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder:
Rikta om eller placera om mottagarantennen. - Öka avståndet mellan enheten och mottagaren. Anslut enheten till ett uttag i en annan krets än den som mottagaren är ansluten till. - Kontakta återförsäljaren eller en erfaren radio/tv-tekniker för hjälp.
CE-försäkran om överensstämmelse
Acer Inc. intygar härmed att denna LCD-skärm uppfyller erforderliga krav och andra relevanta villkor i EMC-direktivet 2014/30/EU, lågspänningsdirektivet 2014/35/EU och RoHS-direktivet 2011/65/EU och direktiv 2009/125/EG om upprättandet av en ram för att fastställa krav på ekodesign för energirelaterade produkter.
Observera:
För att förhindra skador på bildskärmen bör du inte lyfta bildskärmen i basen.
Observera: Skärmade kablar
Alla anslutningar till andra datorenheter måste ske med skärmade kablar för att EMC-föreskrifterna ska uppfyllas.
Observera: Kringutrustning
Endast kringutrustning (ingångs-/utgångsenheter, terminaler, skrivare osv.) som har certifierats för efterlevnad av klass B-värdena får anslutas till den här utrustningen. Användning tillsammans med icke-certifierad kringutrustning leder sannolikt till störningar av radio- och tv-mottagningen.
Varning
Ändringar eller modifieringar som inte uttryckligen godkänts av tillverkaren kan annullera användarens befogenhet, som medges av FCC (Federal Communications Commission), att använda den här produkten.
Användningsvillkor
Den här enheten uppfyller kraven i avsnitt 15 av FCC:s föreskrifter. Användningen lyder under följande två villkor: (1) den här enheten får inte orsaka skadlig störning, och (2) den här enheten måste tåla eventuella störningar som tas emot, inklusive störningar som kan orsaka oönskad funktionalitet.
Observera: Användare i Kanada
Den här digitala klass B-enheten uppfyller kraven i kanadensiska ICES-003.
Den här symbolen på produkten eller dess förpackning anger att det inte är tillåtet att slänga den här produkten tillsammans med hushållsavfall. I stället är det ditt ansvar att kassera uttjänad utrustning genom att överlämna det till en återvinningscentral för elektriskt och elektroniskt avfall. Genom separat insamling och återvinning av din uttjänade utrustning vid kassering bidrar du till att bevara naturens resurser och se till att utrustningen återvinns på ett sätt som värnar om människans hälsa och miljön. Om du vill ha mer information om var du kan lämna din uttjänade utrustning till återvinning kan du kontakta kommunen, ditt avfallshanteringsföretag eller affären där du köpte produkten.
SPECIFIKATION
| LCD-skärm | Teknik TFT LCD-färgskärn | |
| Storlek 23,6"W (60 cm) | ||
| Pixelavständ 0,271 mm | (H) x 0,271 mm (V) | |
| Ljusstyka | 250 cd/m2 | |
| Kontrast 100 000 000:1 | Max (ACM) | |
| Betraktningsvinkel 178° (H) 178° (V) (CR=10) | ||
| Responstid | 1 ms (VRB) | |
| Paneltyp VA | ||
| H-frekvens | HDMI: 31 - 184 kHzDP: 184 - 184 kHz | |
| V-frekvens | HDMI: 56 - 165 HzDP: 48 - 165 Hz | |
| Skärmfärger 16,7 miljoner | ||
| Pixelfrekvens 400 MHz | ||
| Högsta upplösning 1920 x 1080 vid 165 Hz | ||
| Plug & Play VESA DDCCI/DDC2B | ||
| Energiförbrukning(vid 200 cd/m2) | På-läge 21 W | |
| Viloläge 0,5 W | ||
| Av-läge 0,3 W | ||
| Ingängskontakt | HDMI (endast modeller med HDMI-ingång)DP (endast modeller med DP-ingång) | |
| Videosignalingång | HDMI (endast modeller med HDMI-ingång) (tilval)DP (endast modeller med DP-ingång) (tilval) | |
| Högtalare 2 W x 2 (endast modeller med ljudingång) (tilval) | ||
| USB USB 2.0 x 2 (tilval) | ||
| Största skärmtstorlek | Horisontellt: 521,395 mmVertikalt: 293,284 mm | |
| Strömkölla | 100-240 V, 50/60 Hz | |
| Miljöfaktorer | Temperatur vid drift: 0° till 40°Ctemperatur vid forvaring: -20° till 60° CFuktighet vid drift: 20 % till 80 % | |
| Mätt | 535,55 (B) x 383,38 ~ 503,38 (H) x 233,65 (D) mm | |
| Vikt (netto) | 5,05 kg (netto) | |
| Mekaniska specificationer | Lutting: -5° till +25° (endast vid elevationsvinkelns högsta punkt kan en bakätlutting på25 grader uppnas)Vridning: 360°Höjdjustering: 0 mm till 120 mmPivotering: NejAvtagbart fotstativ: Ja | |
| Externala kontROLLER | Reglage/knappar | StrömknappMeny/Navigerings/OK |
| Funktioner | LjusstyrikaKontrastBlätt ljesFörstärk svartACMHDRSuperskärpaGammaFärgtemperaturLagenFärgymdGräskalelge6-axlad färgton6-axlad färgmättnadVolymLjud avÖvervälexFreeSync Premium | |
| Specificationerna varierar after modell och/eller region. | ||
