XZ240QP - Monitor ACER - Bezplatný návod k obsluze

Značka	Acer
Model	XZ240QP
Kategorie	Monitor
Velikost obrazovky	23.6 palců (60 cm)
Typ panelu	VA
Maximální rozlišení	1920 x 1080 při 165 Hz
Doba odezvy	1 ms (VRB)
Jas	250 cd/m²
Kontrast	100 000 000:1 max (ACM)
Pozorovací úhel	178° horizontálně / 178° vertikálně
Vstupní konektory	HDMI, DisplayPort
Vestavěné reproduktory	2 W x 2
USB	USB 2.0 x 2 (volitelně)
Spotřeba elektřiny (v provozu)	21 W (při 200 nitech)
Spotřeba (pohotovostní režim)	0.5 W
Napájení	100-240 V, 50/60 Hz
Rozměry (Š x V x H)	535.55 x 383.38 ~ 503.38 x 233.65 mm
Čistá hmotnost	5.05 kg
Výškové nastavení	0 až 120 mm
Náklon	-5° až +25°
Rotace (pivot)	Ne
Otočení (stojan)	360°
Kompatibilita VESA	Ano (odnímatelný stojan)
Pokročilé funkce	FreeSync Premium, Over Drive, ACM, HDR, Super ostrost, Gamma, Teplota barev, Režimy barevného prostoru, Úroveň šedi, Odstín / Sytost 6 os, Hlasitost, Ztlumit, Modré světlo, Boost černé
Doporučené čištění	Měkký hadřík, bez rozpouštědel; nepoužívejte čpavek nebo alkohol
Provozní teplota	0 až 40 °C
Skladovací teplota	-20 až 60 °C

Často kladené otázky - XZ240QP ACER

Jak čistit obrazovku monitoru?

Vypněte monitor a odpojte napájecí kabel. Nastříkejte čisticí roztok bez rozpouštědel na měkký hadřík a jemně otřete obrazovku. Nikdy nestříkejte kapalinu přímo na obrazovku nebo kryt. Nepoužívejte přípravky obsahující čpavek nebo alkohol.

Jaká rozlišení tento monitor podporuje?

Maximální rozlišení je 1920 x 1080 při 165 Hz přes HDMI nebo DisplayPort. Podporována jsou i nižší rozlišení.

Jak nastavit výšku monitoru?

Monitor má výškové nastavení od 0 do 120 mm. Lze také naklonit od -5° do +25° a otočit o 360°. Pozor: náklon 25° je možný pouze v nejvyšším bodě.

Mohu monitor upevnit na rameno VESA?

Ano, stojan je odnímatelný a monitor je kompatibilní s VESA. Demontujte podstavec a připevněte vhodné rameno.

Co dělat, když obrazovka zůstane černá?

Zkontrolujte, zda je napájecí kabel a signálový kabel (HDMI/DP) správně připojen. Ujistěte se, že je monitor zapnutý (modrá kontrolka). Pokud je kontrolka oranžová, monitor je v pohotovostním režimu.

Jak aktivovat FreeSync Premium?

FreeSync Premium se aktivuje přes menu OSD. Zapněte monitor, stiskněte tlačítko Navigace/OK, přejděte na 'FreeSync Premium' a nastavte na 'Zapnuto'. Vyžaduje kompatibilní grafickou kartu.

Jaká je spotřeba elektřiny v pohotovostním režimu?

V pohotovostním režimu je spotřeba 0,5 W. V provozu (při 200 nitech) je 21 W. Vypnuto: 0,3 W.

Má vestavěné reproduktory?

Ano, monitor je vybaven stereo reproduktory 2 W každý (model s volitelným audio vstupem).

Jak snížit modré světlo?

V menu OSD vyberte 'Modré světlo' a upravte úroveň. To snižuje únavu očí.

Co dělat, když je obraz rozmazaný nebo deformovaný?

Zkontrolujte, zda je rozlišení v systému nastaveno na 1920x1080 a obnovovací frekvence je správná (max. 165 Hz). Zkuste jiný HDMI/DP kabel.

NÁVOD K OBSLUZE XZ240QP ACER

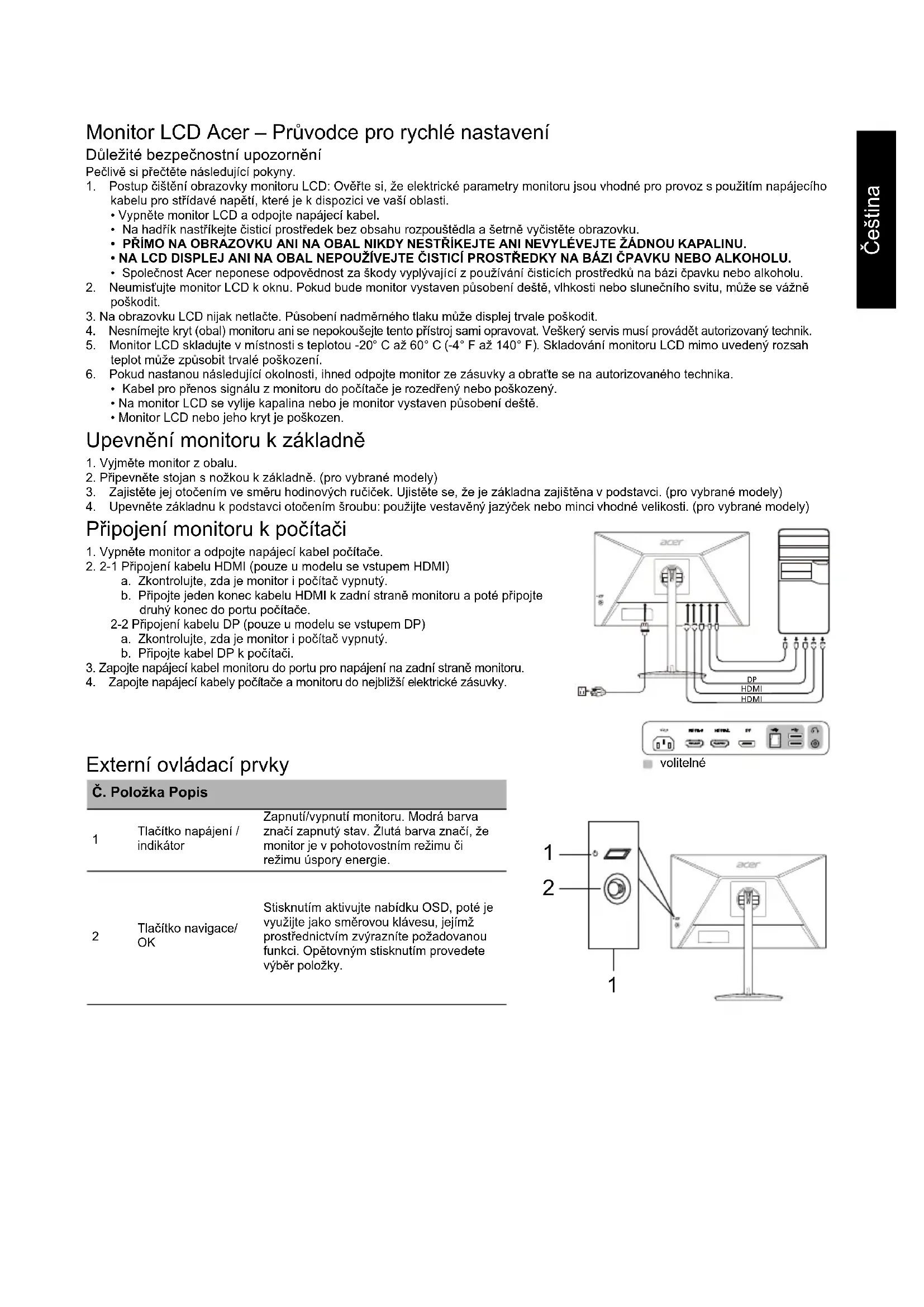

Monitor LCD Acer - Průvodce pro rychlé nastavení

Důležité bezpečnostní upozornění

Pečlivě si přečtěte následující pokyny.

1. Postup čištění obrazovky monitoru LCD: Ověřte si, že elektrické parametry monitoru jsou vhodné pro provoz s použitím napájecího kabelu pro střídavé napětí, které je k dispozici ve vaší oblasti.
2. Vypněte monitor LCD a odpojte napájecí kabel.
3. Na hadřík nastříkejte čisticí prostředek bez obsahu rozpouštědla a šetrně vyčistěte obrazovku.
4. PŘÍMO NA OBRAZOVKU ANI NA OBAL NIKDY NESTŘÍKEJTE ANI NEVYLÉVEJTE ŽÁDNOU KAPALINU.
5. NA LCD DISPLEJ ANI NA OBAL NEPOUŽÍVEJTE ČISTICÍ PROSTŘEDKY NA BÁZI ČPAVKU NEBO ALKOHOLU.
6. Společnost Acer nenese odpovědnost za škody vyplývající z používání čisticích prostředků na bázi čpavku nebo alkoholu.
7. Neumisťujte monitor LCD k oknu. Pokud bude monitor vystaven působení deště, vlhkosti nebo slunečního svitu, může se vážně poškodit.
8. Na obrazovku LCD nijak netlačte. Působení nadměrného tlaku může displej trvale poškodit.
9. Nesnímejte kryt (obal) monitoru ani se nepokoušejte tento přístroj sami opravovat. Veškerý servis musí provádět autorizovaný technik.
10. Monitor LCD skladujte v místnosti s teplotou -20 °C až 60 °C (-4 °F až 140 °F). Skladování monitoru LCD mimo uvedený rozsah teplot může způsobit trvalé poškození.
11. Pokud nastanou následující okolnosti, ihned odpojte monitor ze zásuvky a obraťte se na autorizovaného technika.

Kabel pro přenos signálu z monitoru do počítače je roztřepený nebo poškozený. - Na monitor LCD se vylije kapalina nebo je monitor vystaven působení deště. - Monitor LCD nebo jeho kryt je poškozen.

Upevnění monitoru k základně

1. Vyjměte monitor z obalu.
2. Připevněte stojan s nožkou k základně. (pro vybrané modely)
3. Zajistěte je otočením ve směru hodinových ručiček. Ujistěte se, že je základna zajištěna v podstavci. (pro vybrané modely)
4. Upevněte základnu k podstavci otočením šroubu: použijte vestavěný jazýček nebo minci vhodné velikosti. (pro vybrané modely)

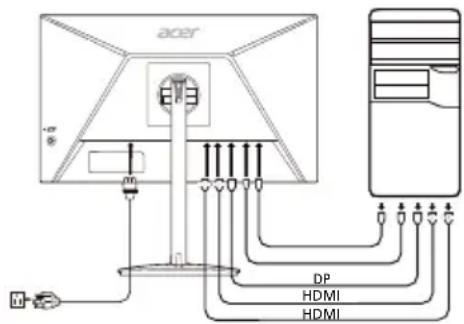

1. Vypněte monitor a odpojte napájecí kabel počítače.
2. 2-1 Připojení kabelu HDMI (pouze u modelu se vstupem HDMI)

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte jeden konec kabelu HDMI k zadní straně monitoru a poté připojte druhý konec do portu počítače.

2-2 Připojení kabelu DP (pouze u modelu se vstupem DP)

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel DP k počítači.

1. Zapojte napájecí kabel monitoru do portu pro napájení na zadní straně monitoru.
2. Zapojte napájecí kabely počítače a monitoru do nejbližší elektrické zásuvky.

volitelné

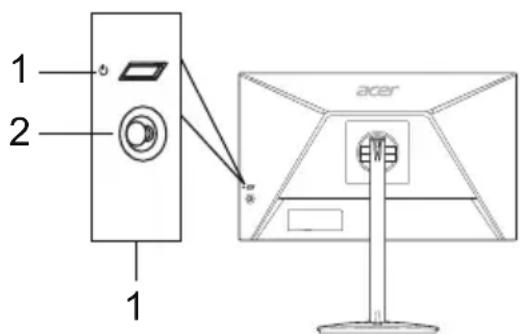

Externí ovládací prvky

C. Položka Popis

1	Tlačítko napájení / indikátor	Zapnuti/vypnuti monitoru. Modrá barva značí zapnutý stav. Žlute barva značí, ze monitor je v pohotovostním režimu Či režimu Úspory energie.
2	Tlačítko navigace/OK	Stisknutím aktivujte nabidku OSD, poté je využijte jak směrovou klávesu, jejímž prostřednictvím zvyraznítne požadovanou funkci. Opětovnám stisknutím provedete výběr položky.

Předpisy a bezpečnostní upozornění

Upozornění FCC (Federálního výboru pro telekomunikace)

Toto zařízení bylo testováno a splňuje limity pro třídu B digitálních zařízení, podle oddílu 15 Pravidel FCC. Tyto limity zabezpečují odpovídající ochranu proti škodlivému rušení při instalaci v domácnosti. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii, a pokud není instalováno a používáno v souladu s instrukcemi, může způsobit škodlivé rušení rádiové komunikace.

Nelze však zaručit, že se rušení v určité instalaci neobjeví. Jestliže toto zařízení způsobí škodlivé rušení rádiového nebo televizního příjmu, které lze zjistit vypnutím nebo zapnutím zařízení, je uživateli doporučeno pokusit se rušení potlačit jedním z následujících opatření:

Přesměrujte nebo přemístěte přijímací anténu. Zvětšete odstup mezi zařízením a přijímačem. - Připojte zařízení k jinému výstupu okruhu, než ke kterému je nyní připojen. - Poraďte se s distributorem nebo zkušeným technikem specializovaným na obor rádio a televizory.

Prohlášení o shodě CE

Společnost Acer Inc. tímto prohlašuje, že tento monitor LCD je v souladu se základními požadavky a dalšími platnými ustanoveními směrnice EMC 2014/30/EU, 2014/35/EU (směrnice týkající se nízkého napětí), směrnice RoHS 2011/65/EU a směrnice 2009/125/EC, týkající se rámce pro stanovení požadavků na ekologickou konstrukci pro produkty využívající energii.

Upozornění:

Nezvedejte monitor za základnu, aby nedošlo k poškození monitoru.

Upozornění: Stíněné kabely

Všechna připojení k jiným zařízením výpočetní techniky je nutno provádět s využitím stíněných kabelů, aby byla zajištěna shoda s předpisy pro elektromagnetickou kompatibilitu (EMC).

Upozornění: Periferní zařízení

K tomuto zařízení smějí být připojena pouze periferní zařízení (zařízení pro vstup a výstup signálu, terminály, tiskárny apod.) certifikovaná ohledně shody s limity pro třídu B. Provoz necertifikovaných periferních zařízení pravděpodobně způsobí rušení příjmu rádia a televize.

Varování

Změny nebo úpravy, které nejsou výslovně schváleny výrobcem, by mohly anulovat oprávnění uživatele používat tento produkt (oprávnění garantuje Federální výbor pro telekomunikace).

Provozní podmínky

Toto zařízení vyhovuje požadavkům FCC, oddíl 15. Provoz podléhá těmto dvěma podmínkám: (1) toto zařízení nesmí být zdrojem škodlivého rušení a (2) toto zařízení musí akceptovat jakékoli přijímané rušení, včetně rušení, které může být příčinou nežádoucího provozu.

Upozornění: Uživatelé v Kanadě

Tento digitální přístroj třídy B vyhovuje kanadskému standardu ICES-003.

Tento symbol na produktu nebo jeho obalu znamená, že produkt nesmí být likvidován s běžným domácím odpadem. Namísto toho přejímáte odpovědnost za likvidaci zařízení tak, že je odevzdáte na určeném sběrném místě pro recyklaci vyřazených elektrických a elektronických zařízení. Třídění a recyklace vyřazených zařízení přispívá k ochraně přírodních zdrojů a zajistí recyklaci zařízení způsobem, jenž ochrání zdraví osob i životního prostředí. Další informace o tom, kde můžete své vyřazené zařízení předat k recyklaci, vám poskytne místní obecní úřad nebo obchod, kde jste produkt zakoupili.

TECHNICKÉ ÚDAJE

Panel LCD	Provozní systém Barevřý LCD TFT
	Velikost 23,6"W (60 cm)
	Rozteč pixelù	0,271 mm (horizontal) × 0,271 mm (vertikalně)
	Jas 250 cd/m	2
	Kontrast Max. 100 000 U00:1 (ACM)
	Ühel sledováni 178° (horizontal) 178° (vertical) (CR=10)
	Doba odežy	1 ms (VRB)
	Typ panelu VA
	Horizontálni frekvence	HDMI: 31 - 184 kHzDP: 184 - 184 kHz
	Vertikálni frekvence	HDMI: 56 - 165 HzDP: 48 - 165 Hz
Barva zobrazení		16,7 Millionú
Frekvence bodù		400 MHz
Maximálni rozlišeni		1920 x 1080 pfi 165 Hz
Funkce Plug & Play VESA DDCCI/DDC2B
Spotfeba energia(pñ jsu 200 nitù)	Režim Zapnuto 21 W
	Režim spänku 0,5 W
	Režim Vypnuto 0,3 W
Konektor vystupu		HDMI (puze model se vystupem HDMI)DP (puze model se vystupem DP)
Vstupní videosignál		HDMI (puze model se vystupem HDMI) (volitelné)DP (puze model se vystupem DP) (volitelné)
Reproduktory 2 W x 2 (puze model s audio vystupen) (volitelné)
USB USB 2.0 x 2 (volitelné)
Maximálni velikost obrazovky		Horizontal: 521,395 mmVertical: 293,284 mm
Zdroj napájení 100-240 V, 50/60 Hz
Podmíky okolniho prostřédí		Provožni teplota: 0 °C až 40 °CSkladovaci teplota -20 °C až 60 °CProvožni vlhkest: 20 % až 80 %
Rozměry		535,55 (S) × 383,38 ~ 503,38 (V) × 233,65 (H) mm
Hmotnost (cistá)		5,05 kg (cistá)
Technické udaje mechanismu		Naklionēnl: -5° až +25° (pro ühel zdvihu lze dosaḥnout záklonu 25 stipnù pouze v nejvysslm bodē)Otáčeni: 360°Nastaveni vyský: 0 mm až 120 mmOtočeni: NeOdnimatevné stojan: Ano
Externí ovládací prvky	Spínače a tlačtka	Tlačtko napájeniNabidka/Navigace/OK
	Funkce	JasObnovovací frekvenceVRBModrě světloUltranízká latenceZaměřovací bodJazykHDRosový limit nabídky na obrazovceTransparentnostZámek OSDTeplota barevRežimny Automatická detekce signálú ze zdrojuyBarevný prostorFormát DPŠirokouhlý režimDDC/CIUroveřerné HDMIRežim rychlého spustěnéInformace o displejiResetovat vsechna nastaveníUkončit
Specifikace se u Jednotlivých modelú a v ruzných oblastech liši.

Návody a další dokumenty pro svůj produkt Acer naleznete na oficiálních webových stránkách podpory společnosti Acer.

Důležité bezpečnostní pokyny

Tyto pokyny si pozorně přečtěte.

Předpisy a bezpečnostní upozornění

Upozornění úřadu FCC

Toto zařízení bylo testováno a bylo zjištěno, že splňuje limity pro digitální zařízení třídy B podle části 15 pravidel FCC. Tyto limity jsou stanoveny tak, aby poskytovaly přiměřenou ochranu proti škodlivému rušení v obytné zóně. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii, a pokud není nainstalováno a používáno v souladu s pokyny, může způsobovat škodlivé rušení rádiové komunikace.

Aby nedošlo k poškození, nezdvihajte monitor za jeho podstavec.
