XZ240QP - Monitor ACER - Bezplatný návod na obsluhu

Značka	Acer
Model	XZ240QP
Kategória	Monitor
Veľkosť obrazovky	23.6 palca (60 cm)
Typ panelu	VA
Maximálne rozlíšenie	1920 x 1080 pri 165 Hz
Čas odozvy	1 ms (VRB)
Jas	250 cd/m²
Kontrast	100 000 000:1 max (ACM)
Pozorovací uhol	178° horizontálne / 178° vertikálne
Vstupné konektory	HDMI, DisplayPort
Vstavané reproduktory	2 W x 2
USB	USB 2.0 x 2 (voliteľné)
Spotreba elektrickej energie (prevádzka)	21 W (pri 200 nitoch)
Spotreba (pohotovostný režim)	0.5 W
Napájanie	100-240 V, 50/60 Hz
Rozmery (Š x V x H)	535.55 x 383.38 ~ 503.38 x 233.65 mm
Hmotnosť (netto)	5.05 kg
Nastavenie výšky	0 až 120 mm
Náklon	-5° až +25°
Rotácia (pivot)	Nie
Pivot (portrét)	360°
Kompatibilita VESA	Áno (odnímateľný stojan)
Pokročilé funkcie	FreeSync Premium, Over Drive, ACM, HDR, Super ostrosť, Gamma, Teplota farieb, Režimy farebného priestoru, Úroveň šedej, Odtieň / Sýtosť 6 osí, Hlasitosť, Stlmenie, Modré svetlo, Zosilnenie čiernej
Odporúčané čistenie	Mäkká handrička, bez rozpúšťadla ; nepoužívať amoniak ani alkohol
Prevádzková teplota	0 až 40 °C
Skladovacia teplota	-20 až 60 °C

Často kladené otázky - XZ240QP ACER

Ako vyčistiť obrazovku monitora?

Vypnite monitor a odpojte napájací kábel. Nastriekajte čistiaci roztok bez rozpúšťadla na mäkkú handričku a jemne utrite obrazovku. Nikdy nestriekajte kvapalinu priamo na obrazovku alebo kryt. Nepoužívajte výrobky s obsahom amoniaku alebo alkoholu.

Aké rozlíšenia podporuje tento monitor?

Maximálne rozlíšenie je 1920 x 1080 pri 165 Hz cez HDMI alebo DisplayPort. Podporované sú aj nižšie rozlíšenia.

Ako nastaviť výšku monitora?

Monitor má nastavenie výšky od 0 do 120 mm. Nakláňajte tiež od -5° do +25° a otáčajte o 360°. Pozor: náklon 25° je možný len v najvyššom bode.

Môžem monitor upevniť na rameno VESA?

Áno, stojan je odnímateľný a monitor je kompatibilný s VESA. Odstráňte základňu a pripevnite vhodné rameno.

Čo robiť, ak obrazovka zostane čierna?

Skontrolujte, či je napájací kábel a signálny kábel (HDMI/DP) správne zapojené. Uistite sa, že monitor je zapnutý (modrá kontrolka). Ak je kontrolka oranžová, monitor je v pohotovostnom režime.

Ako aktivovať FreeSync Premium?

FreeSync Premium sa aktivuje cez menu OSD. Zapnite monitor, stlačte tlačidlo Navigácia/OK, prejdite na 'FreeSync Premium' a nastavte na 'Zapnuté'. Vyžaduje kompatibilnú grafickú kartu.

Aká je spotreba elektrickej energie v pohotovostnom režime?

V pohotovostnom režime je spotreba 0.5 W. V prevádzke (pri 200 nitoch) je 21 W. Vypnuté: 0.3 W.

Sú zabudované reproduktory?

Áno, monitor je vybavený stereofónnymi reproduktormi s výkonom 2 W každý (model s voliteľným audio vstupom).

Ako znížiť modré svetlo?

V menu OSD vyberte 'Modré svetlo' a upravte úroveň. To znižuje únavu očí.

Čo robiť, ak je obraz rozmazaný alebo deformovaný?

Skontrolujte, či je rozlíšenie nastavené v systéme 1920x1080 a či je obnovovacia frekvencia správna (max. 165 Hz). Skúste iný HDMI/DP kábel.

NÁVOD NA OBSLUHU XZ240QP ACER

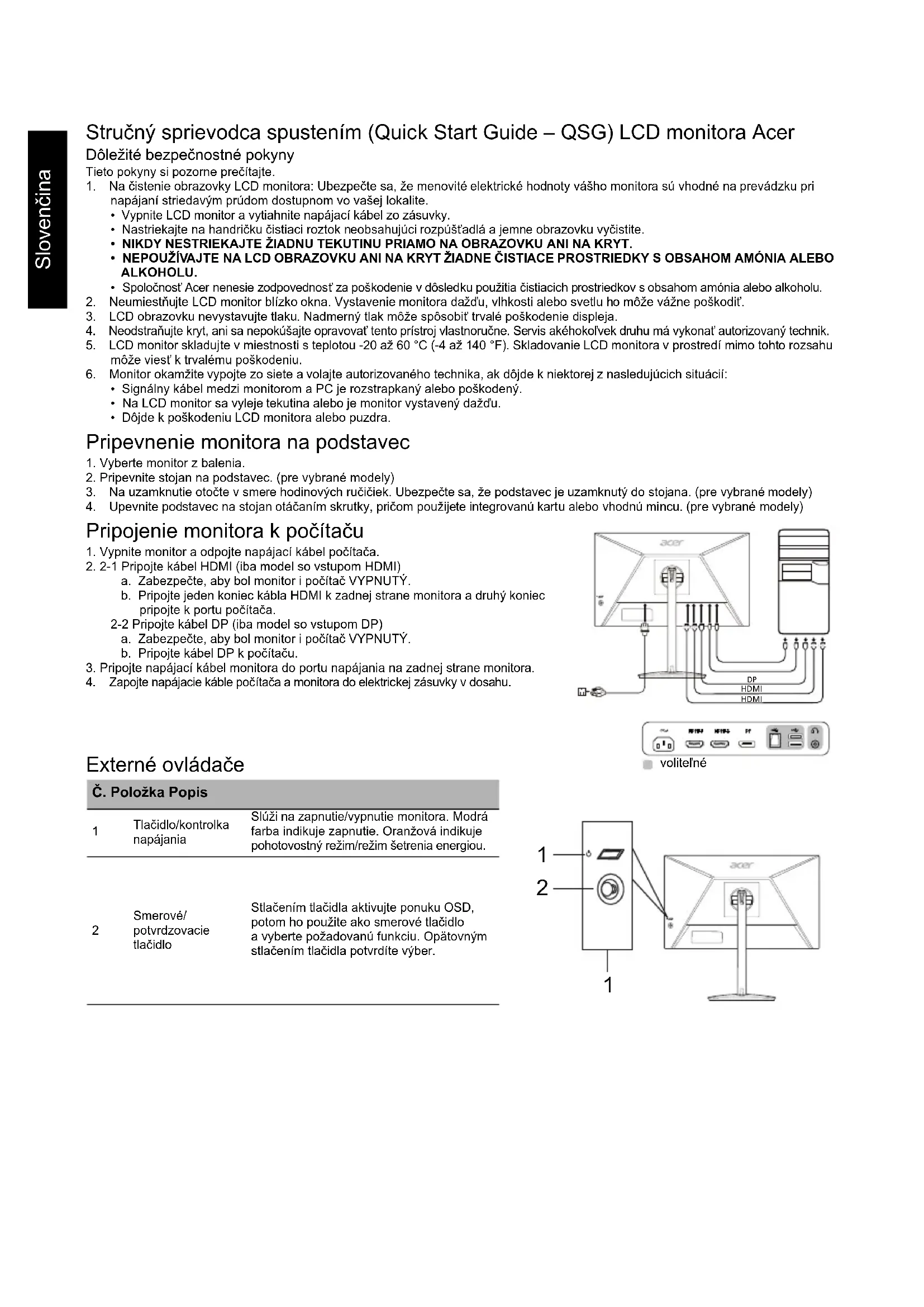

Stručný sprievodca spustením (Quick Start Guide – QSG) LCD monitora Acer

1. Na čistenie obrazovky LCD monitora: Ubezpečte sa, že menovité elektrické hodnoty vášho monitora sú vhodné na prevádzku pri napájaní striedavým prúdom dostupnom vo vašej lokalite.

Vypnite LCD monitor a vytiahnite napájací kábel zo zásuvky. - Nastriekajte na handričku čistiaci roztok neobsahujúci rozpúšťadlá a jemne obrazovku vyčistite. - NIKDY NESTRIEKAJTE ŽIADNU TEKUTINU PRIAMO NA OBRAZOVKU ALEBO NA KRYT. - NEPOUŽÍVAJTE NA LCD OBRAZOVKU ANI NA KRYT ŽIADNE ČISTIACE PROSTRIEDKY S OBSAHOM AMONIA ALEBO ALKOHOLU. - Spoločnosť Acer nenesie zodpovednosť za poškodenie v dôsledku použitia čistiacich prostriedkov s obsahom amoniaku alebo alkoholu.

1. Neumiestňujte LCD monitor blízko okna. Vystavenie monitora dažďu, vlhkosti alebo svetlu ho môže vážne poškodiť.
2. LCD obrazovku nevystavujte tlaku. Nadmerný tlak môže spôsobiť trvalé poškodenie displeja.
3. Neodstraňujte kryt, ani sa nepokúšajte opravovať tento prístroj vlastnoručne. Servis akéhokoľvek druhu má vykonať autorizovaný technik.
4. LCD monitor skladujte v miestnosti s teplotou -20 až 60 °C (-4 až 140 °F). Skladovanie LCD monitora v prostredí mimo tohto rozsahu môže viesť k trvalému poškodeniu.
5. Monitor okamžite vypojte zo siete a volajte autorizovaného technika, ak dôjde k niektorej z nasledujúcich situácií:
6. Signálny kábel medzi monitorom a PC je rozstrapkaný alebo poškodený.
7. Na LCD monitor sa vyleje tekutina alebo je monitor vystavený dažďu.
8. Dôjde k poškodeniu LCD monitora alebo puzdra.

Pripevnenie monitora na podstavec

1. Vyberte monitor z balenia.
2. Pripevnite stojan na podstavec. (pre vybrané modely)
3. Na uzamknutie otočte v smere hodinových ručičiek. Ubezpečte sa, že podstavec je uzamknutý do stojana. (pre vybrané modely)
4. Upevnite podstavec na stojan otáčaním skrutky, pričom použijete integrovanú kartu alebo vhodnú mincu. (pre vybrané modely)

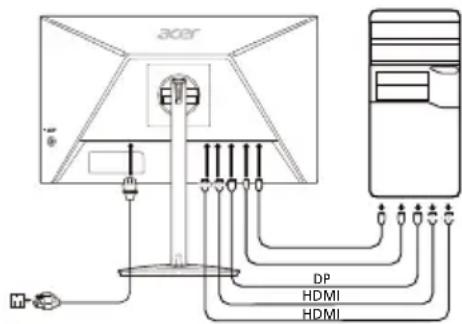

Pripojenie monitora k počítaču

1. Vypnite monitor a odpojte napájací kábel počítača.
2. 2-1 Pripojte kábel HDMI (iba model so vstupom HDMI)

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ. b. Pripojte jeden koniec kábla HDMI k zadnej strane monitora a druhý koniec pripojte k portu počítača.

2-2 Pripojte kábel DP (iba model so vstupom DP)

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ. b. Pripojte kábel DP k počítaču.

1. Pripojte napájací kábel monitora do portu napájania na zadnej strane monitora.
2. Zapojte napájacie káble počítača a monitora do elektrickej zásuvky v dosahu.

voliteľné

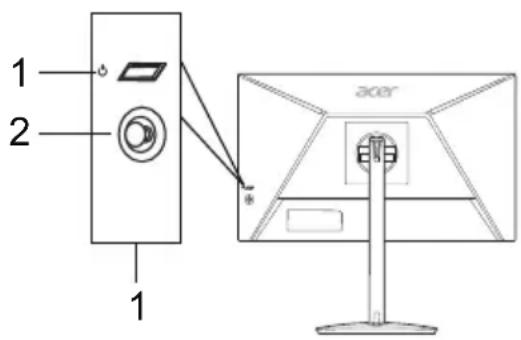

Externé ovládače

C. Pložka Popis

1	Tlačidlo/kontrolka napájania	Slúži na zapnutie/vypnutie monitora. Modrá farba indikuje zapnutie. Oranžová indikuje pohotovostné režim/režim šetrenia energiou.
2	Smeróv/ potvrdžovacie tlačidlo	Stlačením tlačidla aktivujte ponuku OSD, potom ho použite ako smerové tlačidlo a vyberte požadovanú funkciu. Opátovnám stlačením tlačidla potvrdǐte vyber.

Neexistuje však záruka, že pri konkrétnom umiestnení k rušeniu nedôjde. Ak toto zariadenie spôsobuje škodlivé rušenie príjmu rádiového alebo televízneho signálu, čo možno zistiť zapnutím a vypnutím zariadenia, používateľ by sa mal pokúsiť o nápravu rušenia prijatím jedného alebo viacerých z nasledujúcich opatrení:

Zmeňte orientáciu zariadenia alebo premiestnite prijímaciu anténu. Predĺžte vzdialenosť medzi zariadením a prijímačom. - Zapojte zariadenie do zásuvky na inom okruhu, než je zapojený prijímač. - Poradte sa s predajcom alebo skúseným rádiovým/televíznym technikom.

Vyhlásenie o zhode so smernicami ES

Spoločnosť Acer Inc. týmto vyhlasuje, že tento LCD monitor spĺňa základné požiadavky a ďalšie príslušné ustanovenia smernice o EMK 2014/30/EÚ, smernice o nízkom napätí 2014/35/EÚ, smernice RoHS 2011/65/EÚ a smernice 2009/125/ES o vytvorení rámca na stanovenie požiadaviek na ekodizajn energetických výrobkov.

Upozornenie:

Zmeny alebo modifikácie, ktoré nie sú výslovne schválené výrobcom, môžu mať za následok zneplatnenie oprávnenia používateľa prevádzkovať tento produkt, ktoré udeľuje Federal Communications Commission (FCC - Federálny výbor pre komunikácie v USA).

Prevádzkové podmienky

Toto zariadenie je v súlade s časťou 15 smerníc FCC. Prevádzka podlieha týmto dvom podmienkam: (1) toto zariadenie nesmie spôsobovať škodlivé rušenie a (2) toto zariadenie musí znieť akékoľvek prijaté rušenie, vrátane rušenia, ktoré môže spôsobiť nežiaducu prevádzku.

Upozornenie: Pre používateľov v Kanade

Tento digitálny prístroj triedy B zodpovedá kanadskej norme ICES-003.

Likvidácia nepotrebného zariadenia používateľmi v súkromných domácnostiach v Európskej únii.

Tento symbol na produkte alebo na jeho balení indikuje, že tento produkt sa nesmie likvidovať spolu s iným odpadom z domácnosti. Namiesto toho ste zodpovední za likvidáciu svojho nepotrebného zariadenia tak, že ho odovzdáte na určenom zbernom mieste pre recykláciu odpadu z elektrických a elektronických zariadení. Separovaný zber a recyklácia nepotrebného zariadenia na konci jeho životnosti pomôžu zachovať prírodné zdroje a zabezpečiť, aby bolo recyklované spôsobom, ktorý chráni ľudské zdravie a životné prostredie. Pre ďalšie informácie o tom, kde môžete odovzdať svoje nepotrebné zariadenie na recykláciu, sa obráťte na svoj miestny mestský úrad, služby nakladania s odpadom, ktoré vaša domácnosť využíva, alebo obchod, kde ste produkt zakúpili.

ŠPECIFIKÁCIE

LCD Panel	Druh monitora Farebný TFT LCD
	Veǐkost' 23,6"W (60 cm)
	Rozstup bodov 0,271 mm	H) x 0,271 mm (V)
	Jas	250 cd/m2
	Kontrast 10000000:1 Max	(ACM)
	Pozorovaci uhol 178° (H)	78° (V) (CR = 10)
	Doba odozvy	1 ms (VRB)
	Typ panela VA
	Horizontálna frekvencia	HDMI: 31 - 184 kHzDP: 184 - 184 kHz
	Vertikálna frekvencia	HDMI: 56 - 165 HzDP: 48 - 165 Hz
Farby displeja 16,7 milióna
Max. obnovovacia frekvencia bodov 400 MHz
Maximáline Rozlügenie 1920 x 1080 pri 165 Hz
Technología Plug & Play VESA DDCCI/DDC2B
Spatreba energia(pri 200 nitov)	Režim zapnutia 21 W
	Režim spánku 0,5 W
	Režim vypnutia 0,3 W
Vstupný konektor		HDMI (iba model so vystupom HDMI)DP (iba model so vystupom DP)
Vstupný signál videa		HDMI (iba model so vystupom HDMI) (voliteñné)DP (iba model so vystupom DP) (voliteñné)
Reproduktory 2 W x 2 (iba model so vystupom Audio)		(voliteñné)
USB USB 2.0 x 2 (voliteñné)
Maximána veilkost' obrazovky		Horizontálne: 521,395 mmVertikálne: 293,284 mm
Zdroj napájania 100 - 240 V, 50/60 Hz
Podmienky prostrendia		Prevádžková teplofa: 0 až 40 °CTeplota skladovania: -20 až 60 °CTevidžková vlhkest: 20% až 80%
Rozmery		535,55 (§) x 383,38 ~ 503,38 (v) x 233,65 (h) mm
Hmotnost' (netto)		5,05 kg (netto)
Špecifikácie mechanizmu		Vyklopenie: -5° až +25° (iba v najvyšom bode možno ponúknut' 25 stipnov zaklopenia pre uhol elevácie)Otačanie: 360°Nastavenie vyský: 0 mm až 120 mmVyklápanie: NieOdpojitelem' stojan: Áno
Vonkajšie ovládaře	PrepínaČ/Tlačidlá	Tlačidlo zapnutiaPonuka/Smerové/Potvrdrzovace
	Funkcie	JasKostrantModré svetloZvýraznenie Čierney ACMHDRZvýşená ostrostGamaTeplota fairobeRežimPriestor fairobeRežim odtriečov sivej6-osový odtrieh6-osová sytost'HlasilostStimit'PretaktovanieFreeSync Premium
Parametre sa lišia v závislosti od modelu a/alebo oblasli.
