Merkki	Acer
Malli	XZ240QP
Kategoria	Näyttö
Näytön koko	23,6 tuumaa (60 cm)
Paneelin tyyppi	VA
Maksimiresoluutio	1920 x 1080 @ 165 Hz
Vasteaika	1 ms (VRB)
Kirkkaus	250 cd/m²
Kontrasti	100 000 000:1 max (ACM)
Katselukulma	178° vaaka / 178° pysty
Tuloliitännät	HDMI, DisplayPort
Sisäänrakennetut kaiuttimet	2 W x 2
USB	USB 2.0 x 2 (valinnainen)
Virrankulutus (käynnissä)	21 W (200 nits)
Virrankulutus (lepotila)	0,5 W
Virtalähde	100-240 V, 50/60 Hz
Mitat (L x K x S)	535,55 x 383,38 ~ 503,38 x 233,65 mm
Nettopaino	5,05 kg
Korkeudensäätö	0 - 120 mm
Kallistus	-5° - +25°
Kierto (pivot)	Ei
Kääntö (alusta)	360°
VESA-yhteensopivuus	Kyllä (irrotettava jalka)
Lisätoiminnot	FreeSync Premium, Over Drive, ACM, HDR, Superterävyys, Gamma, Värilämpötila, Väriavaruustilat, Harmaasävyt, 6-akselinen sävy/kylläisyys, Äänenvoimakkuus, Mykistys, Sininen valo, Mustan boost
Suositeltu puhdistus	Pehmeä liina, liuotinvapaa liuos; älä käytä ammoniakkia tai alkoholia
Käyttölämpötila	0 - 40 °C
Varastointilämpötila	-20 - 60 °C

Usein kysytyt kysymykset - XZ240QP ACER

Kuinka puhdistan näytön?

Sammuta näyttö ja irrota virtajohto. Suihkuta liuotinvapaata puhdistusliuosta pehmeälle liinalle ja pyyhi näyttö varovasti. Älä koskaan suihkuta nestettä suoraan näytölle tai koteloon. Älä käytä ammoniakkia tai alkoholia sisältäviä tuotteita.

Mitkä resoluutiot tämä näyttö tukee?

Maksimiresoluutio on 1920 x 1080 @ 165 Hz HDMI- tai DisplayPort-liitännän kautta. Myös pienempiä resoluutioita tuetaan.

Kuinka säädän näytön korkeutta?

Näytössä on korkeudensäätö 0-120 mm. Voit myös kallistaa -5° - +25° ja kääntää 360°. Huom: 25° kallistus on mahdollinen vain ylimmässä asennossa.

Voinko kiinnittää näytön VESA-varteen?

Kyllä, jalka on irrotettava ja näyttö on VESA-yhteensopiva. Irrota jalusta ja kiinnitä sopiva varsi.

Mitä tehdä, jos näyttö pysyy mustana?

Tarkista, että virtajohto ja signaalikaapeli (HDMI/DP) on kytketty oikein. Varmista, että näyttö on päällä (sininen merkkivalo). Jos merkkivalo on oranssi, näyttö on lepotilassa.

Kuinka aktivoin FreeSync Premiumin?

FreeSync Premium aktivoidaan OSD-valikon kautta. Kytke näyttö päälle, paina Navigointi/OK-painiketta, mene kohtaan 'FreeSync Premium' ja aseta se 'On'-tilaan. Vaatii yhteensopivan näytönohjaimen.

Mikä on virrankulutus lepotilassa?

Lepotilassa virrankulutus on 0,5 W. Käynnissä (200 nits) se on 21 W. Sammutettuna 0,3 W.

Onko siinä sisäänrakennettuja kaiuttimia?

Kyllä, näytössä on stereokaiuttimet, kumpikin 2 W (malli, jossa on valinnainen äänitulo).

Kuinka vähennän sinistä valoa?

Valitse OSD-valikosta 'Sininen valo' ja säädä tasoa. Tämä vähentää silmien väsymistä.

Mitä tehdä, jos kuva on epätarkka tai vääristynyt?

Tarkista, että järjestelmän resoluutio on asetettu 1920x1080:een ja virkistystaajuus on oikea (enintään 165 Hz). Kokeile toista HDMI/DP-kaapelia.

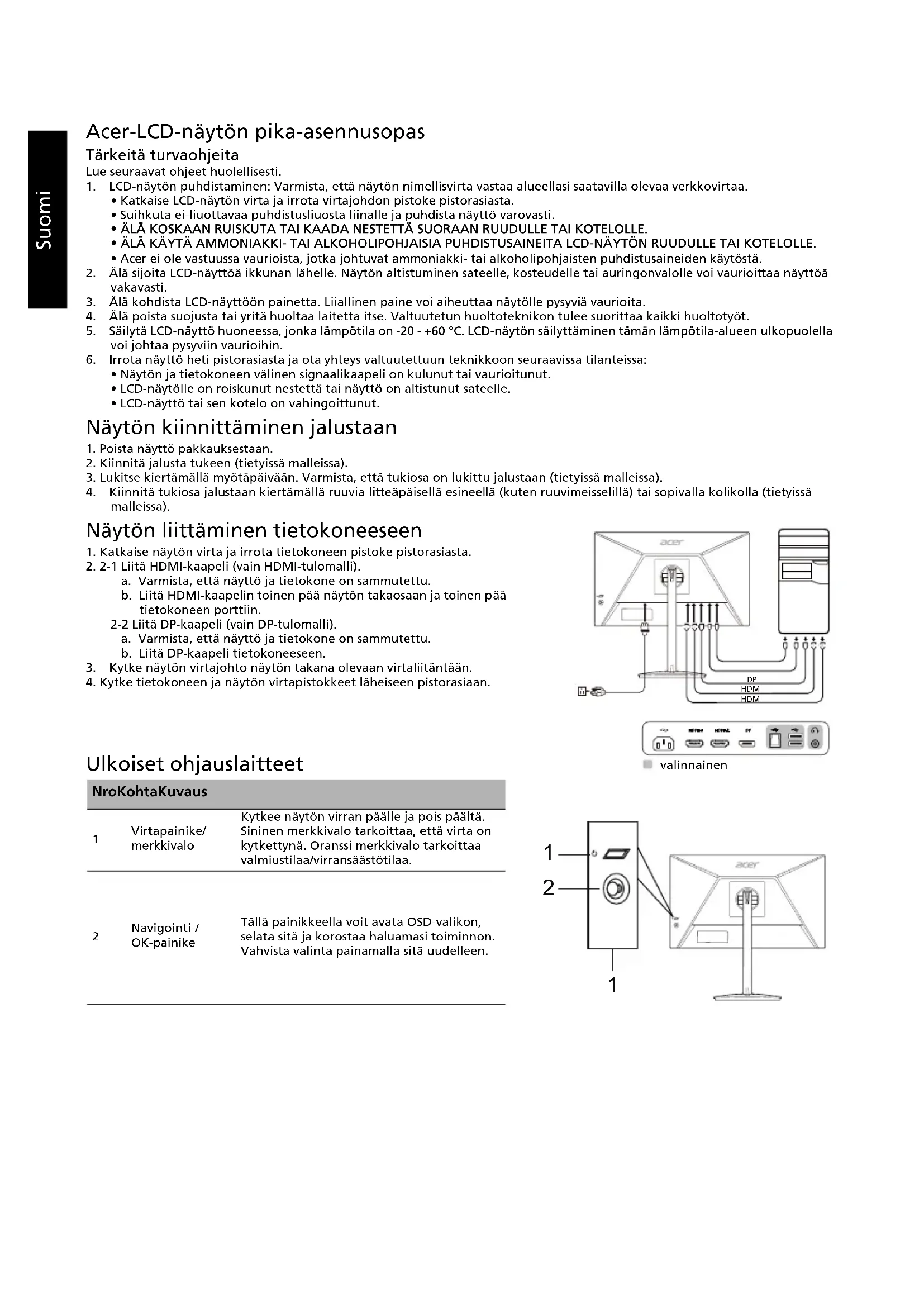

KÄYTTÖOHJE XZ240QP ACER

Tärkeitä turvaohjeita

Lue seuraavat ohjeet huolellisesti.

1. LCD-näytön puhdistaminen: Varmista, että näytön nimellisvirta vastaa alueellasi saatavilla olevaa verkkovirtaa.
2. Katkaise LCD-näytön virta ja irrota virtajohdon pistoke pistorasiasta. Suihkuta ei-liuottavaa puhdistusliuosta liinalle ja puhdista näyttö varovasti.
3. ÄLÄ KOSKAAN RUSKUTA TAI KAADA NESTETTÄ SUORAAN RUUDULLE TAI KOTELOLLE.
4. ÄLÄ KÄYTÄ AMMONIAKKI- TAI ALKOHOLIPOHJAISIA PUHDISTUSAINEITA LCD-NÄYTÖN RUUDULLE TAI KOTELOLLE.
5. Acer ei ole vastuussa vaurioista, jotka johtuvat ammoniakki- tai alkoholipohjaisten puhdistusaineiden käytöstä.
6. Älä sijoita LCD-näyttöä ikkunan lähelle. Näytön altistuminen sateelle, kosteudelle tai auringonvalolle voi vaurioittaa näyttöä vakavasti.
7. Älä kohdista LCD-näyttöön painetta. Liiallinen paine voi aiheuttaa näytölle pysyviä vaurioita.
8. Älä poista suojusta tai yritä huoltaa laitetta itse. Valtuutetun huoltoteknikon tulee suorittaa kaikki huoltotyöt.
9. Säilytä LCD-näyttö huoneessa, jonka lämpötila on -20 - +60 °C. LCD-näytön säilyttäminen tämän lämpötila-alueen ulkopuolella voi johtaa pysyviin vaurioihin.
10. Irrota näyttö heti pistorasiasta ja ota yhteys valtuutettuun teknikkoon seuraavissa tilanteissa:
11. Näytön ja tietokoneen välinen signaalikaapeli on kulunut tai vaurioitunut.
12. LCD-näytölle on roiskunut nestettä tai näyttö on altistunut sateelle.
13. LCD-näyttö tai sen kotelo on vahingoittunut.

Näytön kiinnittäminen jalustaan

1. Poista näyttö pakkauksestaan.
2. Kiinnitä jalusta tukeen (tietyissä malleissa).
3. Lukitse kiertämällä myötäpäivään. Varmista, että tukiosa on lukittu jalustaan (tietyissä malleissa).
4. Kiinnitä tukiosa jalustaan kiertämällä ruuvia litteäpäisellä esineellä (kuten ruuvimeisselillä) tai sopivalla kolikolla (tietyissä malleissa).

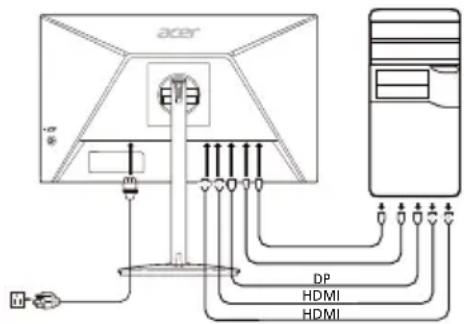

Näytön liittäminen tietokoneeseen

1. Katkaise näytön virta ja irrota tietokoneen pistoke pistorasiasta.
2. 2-1 Liitä HDMI-kaapeli (vain HDMI-tulomalli).

a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä HDMI-kaapelin toinen pää näytön takaosaan ja toinen pää tietokoneen porttiin.

2-2 Liitä DP-kaapeli (vain DP-tulomalli).

a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä DP-kaapeli tietokoneeseen.

1. Kytke näytön virtajohto näytön takana olevaan virtaliitäntään.
2. Kytke tietokoneen ja näytön virtapistokkeet läheiseen pistorasiaan.

valinnainen

Ulkoiset ohjauslaitteet

NroKohtaKuvaus
1	Virtapainike/merkkivalo	Kytkee näytön virran pälle ja.POIS pälätä.Sininen merkkivalo tarkoittaa,että vira onkytkettnä.Oransii merkkivalo tarkoittaavalmiustilaa/virransästötilaa.
2	Navigointi-/OK-painike	Tällä painikkeellavoit avata OSD-valikon,selata sitä ja korostaa haluamasi toiminnon.Vahvista valinta painamalla sitä uudelleen.

Määräykset ja turvallisuusilmoitukset

FCC-ilmoitus

Tämä laite on testattu ja sen on todettu olevan FCC:n sääntöjen osan 15 mukaisten luokan B digitaaliselle laitteelle asetettujen rajoitusten mukainen. Nämä rajoitukset määrittävät riittävän suojauksen haitallisilta häiriöiltä kotitalousasennuksissa. Tämä laite muodostaa, käyttää ja saattaa säteillä radiotaajuusenergiaa. Jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se saattaa aiheuttaa häiriöitä radioliikenteelle.

Mitään takeita häiriöttömyydestä ei voida kuitenkaan antaa. Jos tämä laite aiheuttaa haitallisia häiriöitä radio- ja TV-vastaanotolle (häiriö voidaan havaita katkaisemalla laitteesta virta ja kytkemällä se uudelleen), käyttäjää kehotetaan korjaamaan häiriöt jollakin seuraavista tavoista:

• muuttamalla vastaanottoantennin asentoa tai paikkaa
• siirtämällä vastaanotin ja laite kauemmaksi toisistaan
• liittämällä laite pistorasiaan, joka kuuluu eri virtapiiriin kuin mihin vastaanotin on kytketty
• pyytämällä apua jälleenmyyjältä tai kokeneelta radio- ja TV-asentajalta.

CE-vaatimustenmukaisuusvakuutus

Acer Inc. vakuuttaa täten, että tämä LCD-näyttö on seuraavien direktiivien olennaisten vaatimusten ja muiden ehtojen mukainen: EMC-direktiivi 2014/30/EU, pienjännitedirektiivi 2014/35/EU, RoHS-direktiivi 2011/65/EU ja direktiivi 2009/125/EY energiaan liittyvien tuotteiden ekologiselle suunnittelulle asetettavien vaatimusten puitteista.

Huomautus:

Älä nosta näyttöä sen pohjasta, jotta se ei vahingoittuisi.

Huomautus: Suojatut kaapelit

Kaikki liitännät muihin tietokonelaitteisiin tulee tehdä suojatuilla kaapeleilla EMC-direktiivin säännösten mukaisesti.

Huomautus: Oheislaitteet

Tähän laitteeseen voi liittää vain sellaisia oheislaitteita (tiedonsiirtolaitteet, päätteet, tulostimet jne.), jotka on sertifioitu luokan B rajoitusten mukaisiksi. Käyttö ei-sertifioitujen oheislaitteiden kanssa aiheuttaa todennäköisesti häiriöitä radio- ja TV-vastaanotolle.

Varoitus

Muutokset, joita valmistaja ei ole erikseen hyväksynyt, saattavat mitätöidä FCC:n (Federal Communications Commission) käyttäjälle myöntämän luvan käyttää tätä laitetta.

Käyttöehdot

Tämä laite on FCC:n sääntöjen osan 15 mukainen. Käyttö on seuraavien ehtojen alaista: (1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja (2) tämän laitteen on hyväksyttävä kaikki vastaanotettu häiriö, mukaan lukien häiriöt, jotka saattavat aiheuttaa virheellistä käyttöä.

Huomautus: Kanadassa asuvat käyttäjät

Tämä luokan B digitaalinen laite on Kanadan ICES-003-standardin mukainen.

Käytöstä poistettujen laitteiden hävittäminen kotitalouksissa Euroopan unionin alueella

Tämä laitteeseen tai sen pakkaukseen merkitty symboli tarkoittaa, että laitetta ei saa hävittää muun kotitalousjätteen mukana. Vastuullasi on viedä käytöstä poistettu laite sille tarkoitettuun elektronisten laitteiden ja sähkölaitteiden keräyspisteeseen kierrätettäväksi. Käytöstä poistetun laitteen erillinen keräys ja kierrätys auttavat säästämään luonnonvaroja ja varmistavat, että laite kierrätetään ihmisten terveyttä ja ympäristöä suojaavalla tavalla. Lisätietoa siitä, mihin voit viedä käytöstä poistetun laitteen kierrätettäväksi, saat ottamalla yhteyttä paikallisiin viranomaisiin, kierrätyskeskukseen tai jälleenmyyjään, jolta ostit laitteen.

TEKNISET TIEDOT

LCD-panelei	Ohjausjärestelmä TFT Color LCD
	Koko 23,6"W (60 cm)
	Pikseliväli	0,271 mm (V) x 0,271 mm (P)
	Kirkkaus	250 cd/m2
	Kontrasti 100 000 000:1	enint. (ACM)
	Katselukulma 178° (V)	178° (P) (CR=10)
	Vasteaika	1 ms (VRB)
	Paneelityppi VA
	H-taajuus	HDMI: 31 - 184 kHzDP: 184 - 184 kHz
	V-taajuus	HDMI: 56 - 165 HzDP: 48 - 165 Hz
Näytövärit 16,7 miljoona
Pistekellotaajus 400 MHz
Enimmäistarkkuus 1920 x 1080 @ 165 Hz
Plug & Play VESA DDCCI/DDC2B
Virrankulutus (200 nitiä)	Päällä 21 W
	Lepotila 0,5 W
	Pois 0,3 W
Tulolitäntä		HDMI (vain HDMI-tulomalli)DP (vain DP-tulomalli)
Videotulosignaali		HDMI (vain HDMI-tulomalli) (valinainen)DP (vain DP-tulomalli) (valinainen)
Kaiuttimet 2 W x 2 (vain äänitulomalli) (valinainen)
USB USB 2.0 x 2 (valinainen)
Näytöruudun enimmäiskoko		Vaakasuora: 521,395 mmPystysuora: 293,284 mm
Virtualhde		100-240 V, 50/60 Hz
Ympäristötekijät		Käytölampötila: 0-40 °CVarastointilampötila: -20-+60 °CIImankosteus: 20-80 %
Mitat		535,55 (L) x 383,38 ~ 503,38 (K) x 233,65 (S) mm
Paino (netto)		5,05 kg (netto)
Mekanism tiedot		Kallistus: -5°-+25° (kaltevuuskulman 25 asteen kallistus on mahdollinen vain korkeimmassa pisteessä)Kierto: 360°Korkeuden säätö: 0-120 mmNivelöinti: EIirrotettava jalusta: Kyllä
Ulkoiset ohjauslaitteet	Vailto/painikkeet	VirtapainkeValikko/Navigointi/OK
	Toiminnot	KirkkausKontrastiSininen valoMustan vahvistusACMIHDRSuperterävyssGammaVärin lampaisyyTilatVäriavaruusHarmaaśävytila6-aksel. sävy6-aksel. satur.Aänenvoim.MykistäYlivaihdeFreeSync PremiumLopeta
Teknisitet saattavat vaïdhella mallin ja/tai alueen mukaan.

Acerin tuotteiden käyttöoppaita ja muita asiakirjoja on saatavilla Acerin virallisella tukisivustolla.
