PAS 1200 - Akvárium EDEN - Ingyenes használati útmutató

Termék típusa	Akvárium keringető szivattyú
Márka	EDEN
Modell	PAS 1200
Csatlakozási feszültség	230 V AC
Hálózati frekvencia	50 Hz
Maximális felvett teljesítmény	25 W
Maximális szállítási kapacitás	1150 l/h
Maximális szállítási magasság	2 m
Védettségi fokozat	IPX8 (merülés 1 m-ig)
Maximális merülési mélység	1 m
Nyomóoldali csatlakozó átmérő	17 mm
Megengedett vízhőmérséklet-tartomány	+4 és 35 °C között
Méretek (H x Sz x M)	54 x 78 x 89 mm
Hálózati kábel hossza	1,5 m
Tömeg	0,6 kg
Áramlás-szabályozó	Igen, beépített
Rögzítés	Mellékelt tapadókorongok
Ház anyaga	Robosztus műanyag (becslés)
Karbantartás	Tisztítás tiszta vízzel és puha kefével, évente legalább 2 alkalommal
Kopó alkatrészek	Tapadókorongok, működési egység (rotor)
Használat	Beltéri, privát akvárium, édes- vagy sós víz
Garancia	Nincs megadva a használati útmutatóban

Gyakran ismételt kérdések - PAS 1200 EDEN

Hogyan szereljem fel a PAS 1200 szivattyút az akváriumomba?

Rögzítse a mellékelt tapadókorongokat a szivattyúra, majd helyezze az akvárium falára. Győződjön meg róla, hogy teljesen elmerült, mielőtt csatlakoztatja a tápkábelt. Szükség esetén csövet lehet csatlakoztatni a kimenethez.

Mik a legfontosabb biztonsági előírások?

Mindig húzza ki a készüléket, mielőtt a kezét a vízbe teszi. Ne használja, ha a kábel vagy a ház sérült. Tartson legalább 0,2 m távolságot szívritmus-szabályozótól. Soha ne üzemeltesse a szivattyút szárazon.

Hogyan állítsam be a víz áramlását?

Használja a szivattyún található áramlás-szabályozót. Forgassa a + irányba az áramlás növeléséhez, a - irányba a csökkentéséhez.

A szivattyú nem indul el, mit tegyek?

Először ellenőrizze a hálózati feszültséget. Ha a táplálás rendben van, a rotoregység lehet elakadva: tisztítsa meg a készüléket a használati útmutató utasításai szerint.

Hogyan tisztítsam a PAS 1200 szivattyút?

Húzza ki a szivattyút. Vegye ki a szűrőkosarat és a működési egységet. Tisztítsa meg az összes alkatrészt tiszta vízzel, puha kefével vagy szivaccsal. Ne használjon agresszív tisztítószereket vagy ecetet. Öblítse le alaposan, mielőtt újra összeszereli.

Mikor kell kicserélni a működési egységet?

Cserélje ki a működési egységet, ha az áramlás tisztítás után is elégtelen, vagy ha a rotor kopását észleli. Ez egy kopó alkatrész.

Használhatom ezt a szivattyút kültéri tóban?

Nem, a szivattyú kizárólag beltéri használatra készült, privát akváriumokban. Ne használja természetes medencékben vagy kültéri tavakban.

A szivattyú zajos, ez normális?

A rendellenes zaj eltömődött vagy kopott rotoregységre utalhat. Tisztítsa meg a működési egységet. Ha a zaj továbbra is fennáll, cserélje ki a rotoregységet.

Milyen tartozékok járnak a szivattyúhoz?

A szivattyú tapadókorongokkal érkezik a rögzítéshez. Csatlakozó cső nem tartozék, de hozzáadható (nyomóoldalon 17 mm átmérő).

Hogyan kell újrahasznosítani a szivattyút élettartama végén?

Ne dobja a készüléket a háztartási hulladékba. Vigye el egy megfelelő gyűjtőhelyre, vagy lépjen kapcsolatba a helyi hulladékkezelővel. Vágja el a kábelt, hogy használhatatlanná tegye.

HASZNÁLATI ÚTMUTATÓ PAS 1200 EDEN

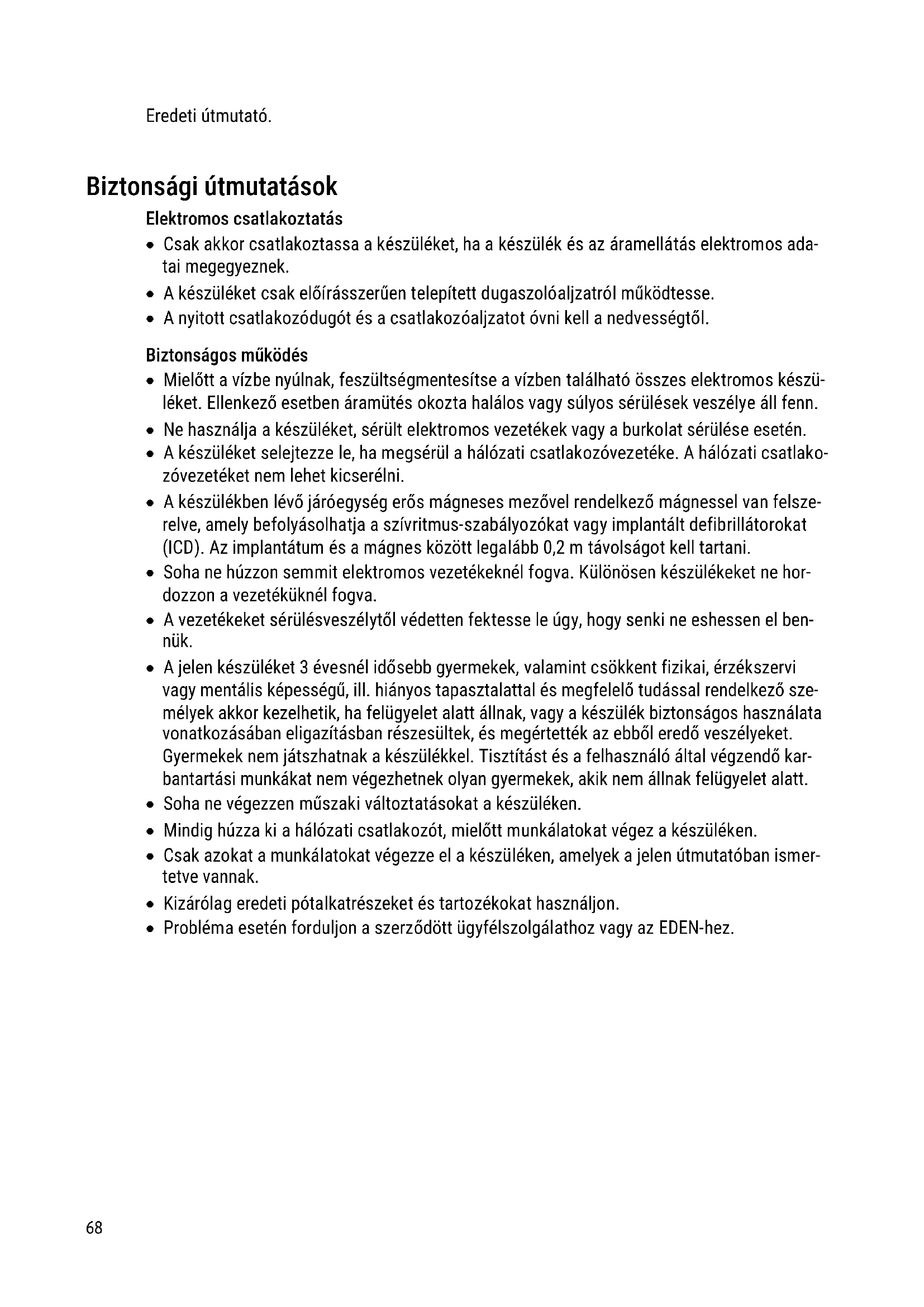

Biztonsági útmutatások

Elektromos csatlakoztatás

• Csak akkor csatlakoztassa a készüléket, ha a készülék és az áramellátás elektromos adatai megegyeznek.
• A készüléket csak előírásszerűen telepített dugaszolóaljzatról működtesse.
• A nyitott csatlakozódugót és a csatlakozóaljzatot óvni kell a nedvességtől.

Biztonságos működés

• Mielőtt a vízbe nyúlnak, feszültségmentesítse a vízben található összes elektromos készüléket. Ellenkező esetben áramütés okozta halálos vagy súlyos sérülések veszélye áll fenn.
• Ne használja a készüléket, sérült elektromos vezetékek vagy a burkolat sérülése esetén.
• A készüléket selejtezze le, ha megsérül a hálózati csatlakozóvezetéke. A hálózati csatlakozóvezetéket nem lehet kicserélni.
• A készülékben lévő járóegység erős mágneses mezővel rendelkező mágnessel van felszerelve, amely befolyásolhatja a szívritmus-szabályozókat vagy implantált defibrillátorokat (ICD). Az implantátum és a mágnes között legalább 0,2 m távolságot kell tartani.
• Soha ne húzzon semmit elektromos vezetékeknél fogva. Különösen készülékeket ne hordozzon a vezetéküknél fogva.
• A vezetékeket sérülésveszélytől védetten fektesse le úgy, hogy senki ne eshessen el bennük.
• A jelen készüléket 3 évesnél idősebb gyermekek, valamint csökkent fizikai, érzékszervi vagy mentális képességű, ill. hiányos tapasztalattal és megfelelő tudással rendelkező személyek akkor kezelhetik, ha felügyelet alatt állnak, vagy a készülék biztonságos használata vonatkozásában eligazításban részesültek, és megértették az ebből eredő veszélyeket. Gyermekek nem játszhatnak a készülékkel. Tisztítást és a felhasználó által végzendő karbantartási munkákat nem végezhetnek olyan gyermekek, akik nem állnak felügyelet alatt.
• Soha ne végezzen műszaki változtatásokat a készüléken.
• Mindig húzza ki a hálózati csatlakozót, mielőtt munkálatokat végez a készüléken.
• Csak azokat a munkálatokat végezze el a készüléken, amelyek a jelen útmutatóban ismertetve vannak.
• Kizárólag eredeti pótalkatrészeket és tartozékokat használjon.
• Probléma esetén forduljon a szerződött ügyfélszolgálathoz vagy az EDEN-hez.

Rendeltetésszerű használat

A jelen útmutatóban leírt terméket kizárólag a következők szerint használja:

• Vízkeringés fenntartásához akváriumokhoz.
• Át- és kiszivattyúzás tartályokból vagy medencékből.
• Helyiségekben és magáncélú akvarisztikai célokra.
• A műszaki adatok betartása mellett. (→ Műszaki adatok)

A készülékre a következő korlátozások érvényesek:

• Fürdésre használt tavakban használni tilos.
• Soha nem szabad vízátfolyás nélkül működtetni.

- Ne használja a készüléket vegyszerekkel, élelmiszerekkel, éghető, robbanásveszélyes anyagokkal, vagy a víztől eltérő folyadékokkal.

- Ne csatlakoztassa a házi vízellátásra.

- Nem szabad kisipari- vagy ipari célokra használni.

Termékleírás

Áttekintés

EDEN PAS 300, 500

1 IN 2 3 Out 4 5

EDEN PAS 600, 800, 1200

1 2 3 Out 4 IN 5

PAS0002

1	Bemenet
2	Szabályozó az átfolyási mennyiségez
3	Kimenet (nyomóoldal)
4	Hálózati kábel
5	Tapadókorongok

A készülék szimbólumai

IPX8 1.0 m2		A készülék 1 méter mélységig tartós vízbemerítés ellen védett.
		A készüléket csak beltérben üzemeltesse.
		Óvja a készüléket a közvetlen napfénytől.
		A készüléket ne dobja ki a háztartási hulladékok közé.
		Olvassa el a használati útmutatót.

Felállítás és csatlakoztatás

• Szerelje fel a tapadókorongokat.

EDEN PAS 300, 500 EDEN PAS 600, 800, 1200

2× 4×

PAS0006

• Ha szükséges, csatlakoztasson egy tömlőt a szivattyú kimeneti (nyomásoldali) részéhez. (→ Műszaki adatok)
• Rögzítse a szivattyút az akvárium falához a tapadókorongok segítségével.

A szivattyút nem szabad szárazon járatni. Ellenkező esetben tönkremehet a szivattyú.

Csak akkor üzemeltesse a szivattyút, ha az teljesen a víz alá van merítve és a víz elárasztotta.

Bekapcsolás / kikapcsolás

- Bekapcsolás: Dugja be a csatlakozódugót a hálózati dugaszoló aljzatba.

– A készülék azonnal bekapcsol.
– Úgy vezesse el a hálózati csatlakozóvezetéket, hogy a vezeték olyan hurkot képezzen, amelyről lecsepeg a víz, és a legalsó pontja a csatlakozóaljzat alatt legyen. Így a lecsepegő víz nem tud bejutni a csatlakozóaljzatba.
- Kikapcsolás: Húzza ki a csatlakozódugót a dugaszoló aljzatból.

Képezzen csepegtető hurkot.

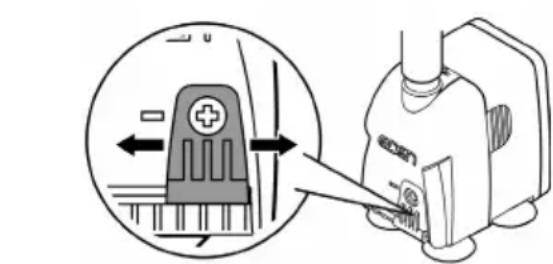

Állítsa be az átfolyási mennyiséget

Tisztítás és karbantartás

VIGYÁZAT

Sérülésveszély a készülék váratlan elindulása által. A belső felügyeleti funkciók képesek a készüléket automatikusan kikapcsolni és újra bekapcsolni.

▶ A készüléken való munkavégzés előtt húzza ki a hálózati csatlakozódugaszt.

TUDNIVALÓ:

Ne használjon agresszív tisztítószereket vagy kémiai oldatokat. Ezek a szerek károsíthatják a házat, hátrányosan befolyásolhatják a készülék működését, valamint ártanak az állatoknak, növényeknek és a környezetnek.

▶ A készüléket lehetőleg tiszta vízzel és puha kefével vagy szivaccsal; makacs szennyeződések esetén az ajánlott tisztítószerek alkalmazásával tisztítsa.

A készülék tisztítása

i A készüléket szükség szerint, de legalább évente 2-szer tisztítsa meg.

- Ajánlott tisztítószerek makacs vízkövesedés esetén:

– Ecet- és klórmentes háztartási tisztító.

- A tisztítás után tiszta vízzel alaposan tisztítsa meg az összes alkatrészt.

A járóegység tisztítása/cseréje

Ez az alábbiak szerint végezhető el:

• Erős nyomással húzza le a szűrőkosarat a motorblokkról.
• Vegye ki, tisztítsa meg vagy cserélje ki a járóegységet.
• A szétszerelés lépéseivel ellenkező sorrendben szerelje össze a készüléket.

EDEN PAS 300, 500

Üzemzavar	Ok	Megoldás
A készülék nem indul el.	Hiányzik a hálózati feszültség.	Ellenőrizze a hálózati feszültséget.
	A járóegység megakadt	Készülék tisztítása
Elégtelen vízáramlás	A szűrőház vagy a járóegység szennyezett.	Készülék tisztítása
	Állítsa be az átfolyásszabályozót kis átfolyási mennyiségre	Mozdítsa el az átfolyásszabályozót + irányba
	A járóegység elkopott	Cserélje ki a járóegységet.
	A szivattyúház eltömödött	Készülék tisztítása

Kopóalkatrészek

- Tapadókorongok, járóegység

Műszaki adatok

PAS			300	500	600	800	1200
Csatlakoztatási feszültség		V AC	230	230	230	230	230
Hálózati frekvencia		Hz	50	50	50	50	50
Max. teljesítményfelvétel		W	5	5	11	20	25
Max. szállítási teljesítmény		I/ó	300	500	600	800	1150
Max. szállítási magasság		m	0,5	0,8	1,3	1,5	2
Védettségi fokozat			IPx8	IPx8	IPx8	IPx8	IPx8
Max. merülési mélység		m	1	1	1	1	1
Nyomóoldali csatlakozás átmérője		mm	13	13	13	17	17
Megengedett vízhőmérsékleti tartomány		°C	+4 ... 35	+4 ... 35	+4 ... 35	+4 ... 35	+4 ... 35
Méretek	Hossz	mm	35	35	45,5	54	54
	Szélesség	mm	51	51	65	78	78
	Magasság	mm	54	54	78	89	89
Hálózati kábel hossza		m	1,5	1,5	1,5	1,5	1,5
Súly		kg	0,2	0,2	0,4	0,6	0,6

Megsemmisítés

TUDNIVALÓ:

A készüléket nem szabad háztartási hulladékként ártalmatlanítani.

▶ A készüléket az erre szolgáló visszavételi rendszeren keresztül adja le ártalmatlanításra.
▶ Ha bármilyen kérdése van, forduljon a helyi hulladékkezelő vállalathoz. Ott tájékoztatást kap a készülék megfelelő ártalmatlanításáról.
▶ A kábel levágásával tegye használhatatlanná a készüléket.
