PAS 1200 - Akvárium EDEN - Bezplatný návod k obsluze

Typ produktu	Oběhové čerpadlo pro akvárium
Značka	EDEN
Model	PAS 1200
Napětí připojení	230 V AC
Síťová frekvence	50 Hz
Maximální příkon	25 W
Maximální čerpací kapacita	1150 l/h
Maximální výtlačná výška	2 m
Stupeň krytí	IPX8 (ponoření až do 1 m)
Maximální hloubka ponoření	1 m
Průměr připojení na výtlaku	17 mm
Povolený rozsah teploty vody	+4 až 35 °C
Rozměry (D x Š x V)	54 x 78 x 89 mm
Délka napájecího kabelu	1,5 m
Hmotnost	0,6 kg
Průtokový regulátor	Ano, vestavěný
Upevnění	Přísavky součástí dodávky
Materiál krytu	Odolný plast (odhad)
Údržba	Čištění čistou vodou a měkkým kartáčem, nejméně 2x ročně
Opotřebitelné díly	Přísavky, funkční jednotka (rotor)
Použití	Vnitřní, soukromé akvárium, sladká nebo mořská voda
Záruka	Není uvedena v návodu

Často kladené otázky - PAS 1200 EDEN

Jak nainstalovat čerpadlo PAS 1200 do mého akvária?

Připevněte přiložené přísavky na čerpadlo a umístěte jej na stěnu akvária. Ujistěte se, že je zcela ponořeno před připojením napájecího kabelu. V případě potřeby můžete k výstupu připojit hadici.

Jaká jsou základní bezpečnostní pravidla?

Vždy odpojte zařízení, než vložíte ruce do vody. Nepoužívejte, pokud je kabel nebo kryt poškozen. Udržujte vzdálenost nejméně 0,2 m od kardiostimulátoru. Nikdy nenechávejte čerpadlo běžet nasucho.

Jak nastavit průtok vody?

Použijte regulátor průtoku umístěný na čerpadle. Otáčejte jím ve směru + pro zvýšení průtoku, ve směru - pro snížení.

Čerpadlo nestartuje, co dělat?

Nejprve zkontrolujte síťové napětí. Pokud je napájení v pořádku, rotorová jednotka může být zablokovaná: vyčistěte zařízení podle pokynů v návodu.

Jak čistit čerpadlo PAS 1200?

Odpojte čerpadlo. Odstraňte filtrační koš a funkční jednotku. Všechny díly očistěte čistou vodou měkkým kartáčem nebo houbičkou. Nepoužívejte agresivní prostředky nebo ocet. Před opětovnou montáží důkladně opláchněte.

Kdy je třeba vyměnit funkční jednotku?

Vyměňte funkční jednotku, pokud průtok zůstává nedostatečný i po vyčištění, nebo pokud zaznamenáte opotřebení rotoru. Jedná se o opotřebitelný díl.

Mohu toto čerpadlo použít ve venkovním jezírku?

Ne, čerpadlo je určeno pouze pro vnitřní použití v soukromých akváriích. Nepoužívejte jej v přírodních bazénech nebo venkovních jezírkách.

Čerpadlo vydává hluk, je to normální?

Abnormální hluk může znamenat znečištěnou nebo opotřebenou rotorovou jednotku. Vyčistěte funkční jednotku. Pokud hluk přetrvává, vyměňte rotorovou jednotku.

Jaké příslušenství je dodáváno s čerpadlem?

Čerpadlo je dodáváno s přísavkami pro upevnění. Připojovací hadice není součástí, ale lze ji přidat (průměr 17 mm na výtlaku).

Jak recyklovat čerpadlo na konci životnosti?

Neodhazujte zařízení do domovního odpadu. Odevzdejte jej do vhodného sběrného místa nebo kontaktujte místní společnost pro nakládání s odpady. Odřízněte kabel, aby bylo zařízení nepoužitelné.

NÁVOD K OBSLUZE PAS 1200 EDEN

Přípojka elektrické energie

• Přístroje zapojujte pouze tehdy, shodují-li se elektrické údaje přístroje s dostupným napájením.
• Přístroj připojujte pouze do zásuvky instalované v souladu s předpisy.
• Chraňte otevřené zástrčky a zásuvky před vlhkostí.

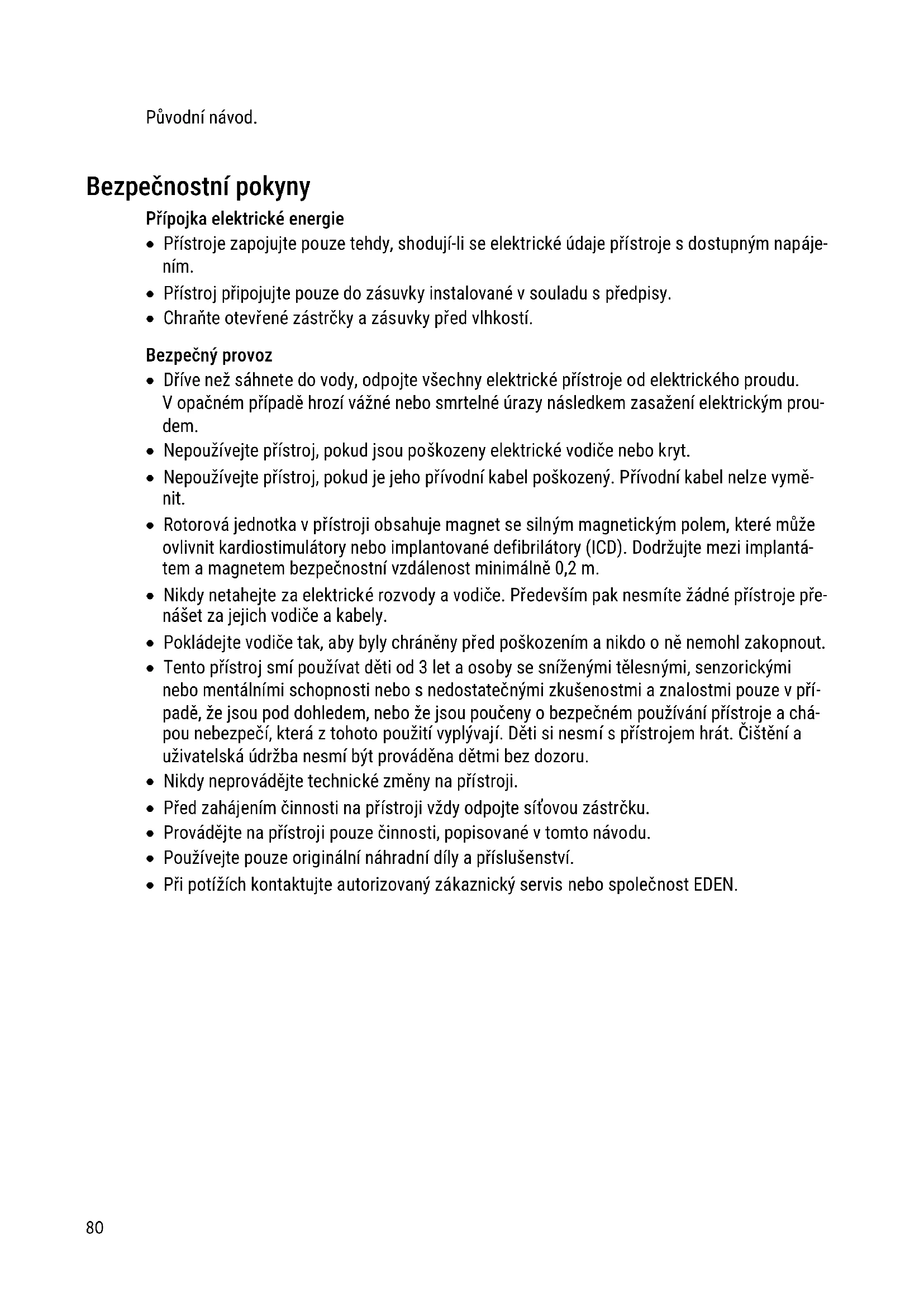

Bezpečný provoz

• Dříve než sáhnete do vody, odpojte všechny elektrické přístroje od elektrického proudu. V opačném případě hrozí vážné nebo smrtelné úrazy následkem zasažení elektrickým proudem.
• Nepoužívejte přístroj, pokud jsou poškozeny elektrické vodiče nebo kryt.
• Nepoužívejte přístroj, pokud je jeho přívodní kabel poškozený. Přívodní kabel nelze vyměnit.
• Rotorová jednotka v přístroji obsahuje magnet se silným magnetickým polem, které může ovlivnit kardiostimulátory nebo implantované defibrilátory (ICD). Dodržujte mezi implantátem a magnetem bezpečnostní vzdálenost minimálně 0,2 m.
• Nikdy netahejte za elektrické rozvody a vodiče. Především pak nesmíte žádné přístroje přenášet za jejich vodiče a kabely.
• Pokládejte vodiče tak, aby byly chráněny před poškozením a nikdo o ně nemohl zakopnout.
• Tento přístroj smí používat děti od 3 let a osoby se sníženými tělesnými, senzorickými nebo mentálními schopnosti nebo s nedostatečnými zkušenostmi a znalostmi pouze v případě, že jsou pod dohledem, nebo že jsou poučeny o bezpečném používání přístroje a chápou nebezpečí, která z tohoto použití vyplývají. Děti si nesmí s přístrojem hrát. Čištění a uživatelská údržba nesmí být prováděna dětmi bez dozoru.
• Nikdy neprovádějte technické změny na přístroji.
• Před zahájením činnosti na přístroji vždy odpojte síťovou zástrčku.
• Provádějte na přístroji pouze činnosti, popisované v tomto návodu.
• Používejte pouze originální náhradní díly a příslušenství.
• Při potížích kontaktujte autorizovaný zákaznický servis nebo společnost EDEN.

Použití v souladu s určeným účelem

Výrobek, popsany v tomto návodu, používejte pouze následujícím způsobem:

• Pro zachování cirkulace vody v akváriu.
- Přečerpávání a odčerpávání nádrží nebo bazénů.
• V místnostech a pro soukromé akvaristické účely.
- Při dodržení technických údajů. (→ Technické údaje)

Pro přístroj platí následující omezení:

• Nepoužívat ve vodách určených pro plavání.
• Nikdy neprovozujte bez průtoku vody.
• Nenapojujte na domácí zásobování vodou.
• Nepoužívat pro komerční nebo průmyslové účely.

- Nepoužívejte přístroj v kombinaci s chemikáliemi, potravinami, hořlavými a výbušnými látkami nebo jinými kapalinami, než je voda.

Popis výrobku

Přehled

EDEN PAS 300, 500

1 IN 2 3 Out 4 5

EDEN PAS 600, 800, 1200

1 2 3 Out 4 IN 5

PAS0002

1	Vstup
2	Regulátory průtoku
3	Výstup (strana výtlaku)
4	Sítový kabel
5	Přísavné destičky

IPX8 1.0 m2		Přístroj je chráněný proti trvalému potopení do hloubky až 1 m.
		Používejte přístroj pouze ve vnitřních prostorách.
		Chraňte přístroj před vlhkostí a přímým slunečním zářením.
[03TH]		Nelikvidujte přístroj v běžném komunálním odpadu.
		Přečtěte si návod k použití.

Instalace a připojení

- Namontujte přísavky.

EDEN PAS 300, 500

• Pokud je to nutné, můžete k výstupu (výtlačná strana) čerpadla připojit hadici. (→ Technické údaje)
• Upevněte čerpadlo přísavkami ke stěně akvária.

Čerpadlo nesmí běžet nasucho. V opačném případě může dojít ke zničení čerpadla.

▶ Používejte čerpadlo pouze za předpokladu, že je ponořeno nebo zaplaveno.

Zapnutí / vypnutí

- Zapnutí: Zapojte síťovou zástrčku do zásuvky.

– Přístroj se okamžitě zapne.
– Položte přívodní elektrické kabely tak, aby se vytvořila odkapávací smyčka a její nejnižší bod byl pod úrovní zásuvky. Tímto opatřením zabráníte vniknutí případné odkapávající vody do zásuvky.
- Vypnutí: Odpojte síťovou zástrčku ze zásuvky.

Vytvoření odkapávací smyčky

Nebezpečí úrazu nečekaným spuštěním zařízení. Vnitřní kontrolní funkce přístroje přístroj vypnou a opět samočinně zapnou.

▶ Před zahájením prací na zařízení odpojte elektrickou zástrčku.

UPOZORNĚNÍ

Nepoužívejte žádné agresivní čisticí prostředky nebo chemické roztoky. Tyto prostředky mohou poškodit kryty, narušit funkci přístroje a škodí zvířatům, rostlinám i životnímu prostředí.

Čistěte přístroj pokud je to možné pouze čistou vodou a měkkým kartáčkem nebo houbičkou. Ulpívající nečistoty čistěte doporučenými čisticími prostředky.

Čištění zařízení

Přístroj čistěte podle potřeby, minimálně však 2krát ročně.

• Doporučené čisticí prostředky při obtížně odstranitelném zvápenatění:
• Domácí čističe bez obsahu octa a chlóru.
• Po čištění důkladně opláchněte všechny díly čistou vodou.

Čištění/výměna rotoru

Postupujte následovně:

• Sundejte filtrační koš z bloku motoru silným tlakem.
• Vyjměte rotor, vyčistěte ho nebo jej vyměňte.
• Přístroj sestavte v opačném pořadí.

EDEN PAS 300, 500

Porucha	Příčina	Řešení
Přístroj se nerozběhne	Není přítomno síťové napětí	Zkontrolujte síťové napětí
	Rotor je zablokovaný	Vyčistit přístroj
Nedostatečný proud vody	Kryt čerpadla nebo rotor je znečiš-těný	Vyčistit přístroj
	Regulátor průtoku je nastaven na příliš nízký průtok	Přestavte regulátor průtoku ve směru +
	Rotor je opotřebovaný	Výměna rotoru
	Ucpané těleso čerpadla	Vyčistit přístroj

PAS			300	500	600	800	1200
Připojovací napětí		V AC	230	230	230	230	230
Frekvence sítě		Hz	50	50	50	50	50
Max. příkon		W	5	5	11	20	25
Max. čerpací výkon		l/h	300	500	600	800	1150
Max. čerpací výška		m	0,5	0,8	1,3	1,5	2
Stupeň krytí			IPx8	IPx8	IPx8	IPx8	IPx8
Max. hloubka ponoru		m	1	1	1	1	1
Průměr přípojky na straně výtlaku		mm	13	13	13	17	17
Dovolený rozsah teploty vody		°C	+4 ... 35	+4 ... 35	+4 ... 35	+4 ... 35	+4 ... 35
Rozměry	Délka	mm	35	35	45,5	54	54
	Šířka	mm	51	51	65	78	78
	Výška	mm	54	54	78	89	89
Délka síťového kabelu		m	1,5	1,5	1,5	1,5	1,5
Hmotnost		kg	0,2	0,2	0,4	0,6	0,6

Likvidace

UPOZORNĚNÍ

Toto zařízení nesmí být likvidováno společně s komunálním odpadem.

▶ Likvidujte zařízení ve sběrném dvoře.
▶ V případě dotazů kontaktujte místní společnost k likvidaci odpadů. U ní získáte informace o správné likvidaci zařízení.
▶ Předtím znemožněte další použití přístroje odříznutím kabelů.
