PAS 1200 - Akwarium EDEN - Bezpłatna instrukcja obsługi

Typ produktu	Pompa obiegowa do akwarium
Marka	EDEN
Model	PAS 1200
Napięcie zasilania	230 V AC
Częstotliwość sieci	50 Hz
Maksymalny pobór mocy	25 W
Maksymalna wydajność	1150 l/h
Maksymalna wysokość podnoszenia	2 m
Klasa ochronności	IPX8 (zanurzenie do 1 m)
Maksymalna głębokość zanurzenia	1 m
Średnica przyłącza po stronie tłocznej	17 mm
Dopuszczalny zakres temperatury wody	+4 do 35 °C
Wymiary (dł. x szer. x wys.)	54 x 78 x 89 mm
Długość przewodu zasilającego	1,5 m
Waga	0,6 kg
Regulator przepływu	Tak, wbudowany
Mocowanie	Dołączone przyssawki
Materiał obudowy	Wytrzymałe tworzywo sztuczne (szacunkowo)
Konserwacja	Czyszczenie czystą wodą i miękką szczotką, co najmniej 2 razy w roku
Cięści zużywające się	Przyssawki, jednostka robocza (wirnik)
Zastosowanie	Wewnątrz, akwarium prywatne, woda słodka lub słona
Gwarancja	Nieokreślona w instrukcji

Często zadawane pytania - PAS 1200 EDEN

Jak zainstalować pompę PAS 1200 w akwarium?

Przymocuj dołączone przyssawki do pompy, a następnie umieść ją na ścianie akwarium. Upewnij się, że jest całkowicie zanurzona przed podłączeniem przewodu zasilającego. W razie potrzeby można podłączyć wąż do wylotu.

Jakie są podstawowe zasady bezpieczeństwa?

Zawsze odłączaj urządzenie przed włożeniem rąk do wody. Nie używaj go, jeśli kabel lub obudowa są uszkodzone. Zachowaj odległość co najmniej 0,2 m od rozrusznika serca. Nigdy nie uruchamiaj pompy na sucho.

Jak regulować przepływ wody?

Użyj regulatora przepływu znajdującego się na pompie. Obróć go w kierunku +, aby zwiększyć przepływ, w kierunku -, aby go zmniejszyć.

Pompa nie uruchamia się, co robić?

Najpierw sprawdź napięcie sieciowe. Jeśli zasilanie jest prawidłowe, wirnik może być zablokowany: wyczyść urządzenie zgodnie z instrukcją.

Jak wyczyścić pompę PAS 1200?

Odłącz pompę. Wyjmij kosz filtracyjny i jednostkę roboczą. Wyczyść wszystkie części czystą wodą za pomocą miękkiej szczotki lub gąbki. Nie używaj agresywnych środków ani octu. Dokładnie spłucz przed ponownym montażem.

Kiedy należy wymienić jednostkę roboczą?

Wymień jednostkę roboczą, jeśli przepływ pozostaje niewystarczający po czyszczeniu lub jeśli zauważysz zużycie wirnika. Jest to część zużywająca się.

Czy mogę używać tej pompy w oczku wodnym na zewnątrz?

Nie, pompa jest przeznaczona wyłącznie do użytku wewnątrz pomieszczeń, w prywatnych akwariach. Nie używaj jej w naturalnych basenach ani oczkach wodnych na zewnątrz.

Pompa hałasuje, czy to normalne?

Nieprawidłowy hałas może wskazywać na zabrudzony lub zużyty wirnik. Wyczyść jednostkę roboczą. Jeśli hałas nie ustępuje, wymień wirnik.

Jakie akcesoria są dostarczane z pompą?

Pompa jest dostarczana z przyssawkami do mocowania. Wąż przyłączeniowy nie jest dołączony, ale można go dodać (średnica 17 mm na tłoczeniu).

Jak zutylizować pompę po zakończeniu eksploatacji?

Nie wyrzucaj urządzenia wraz z odpadami domowymi. Oddaj je do odpowiedniego punktu zbiórki lub skontaktuj się z lokalnym przedsiębiorstwem zajmującym się gospodarką odpadami. Odetnij kabel, aby uniemożliwić ponowne użycie.

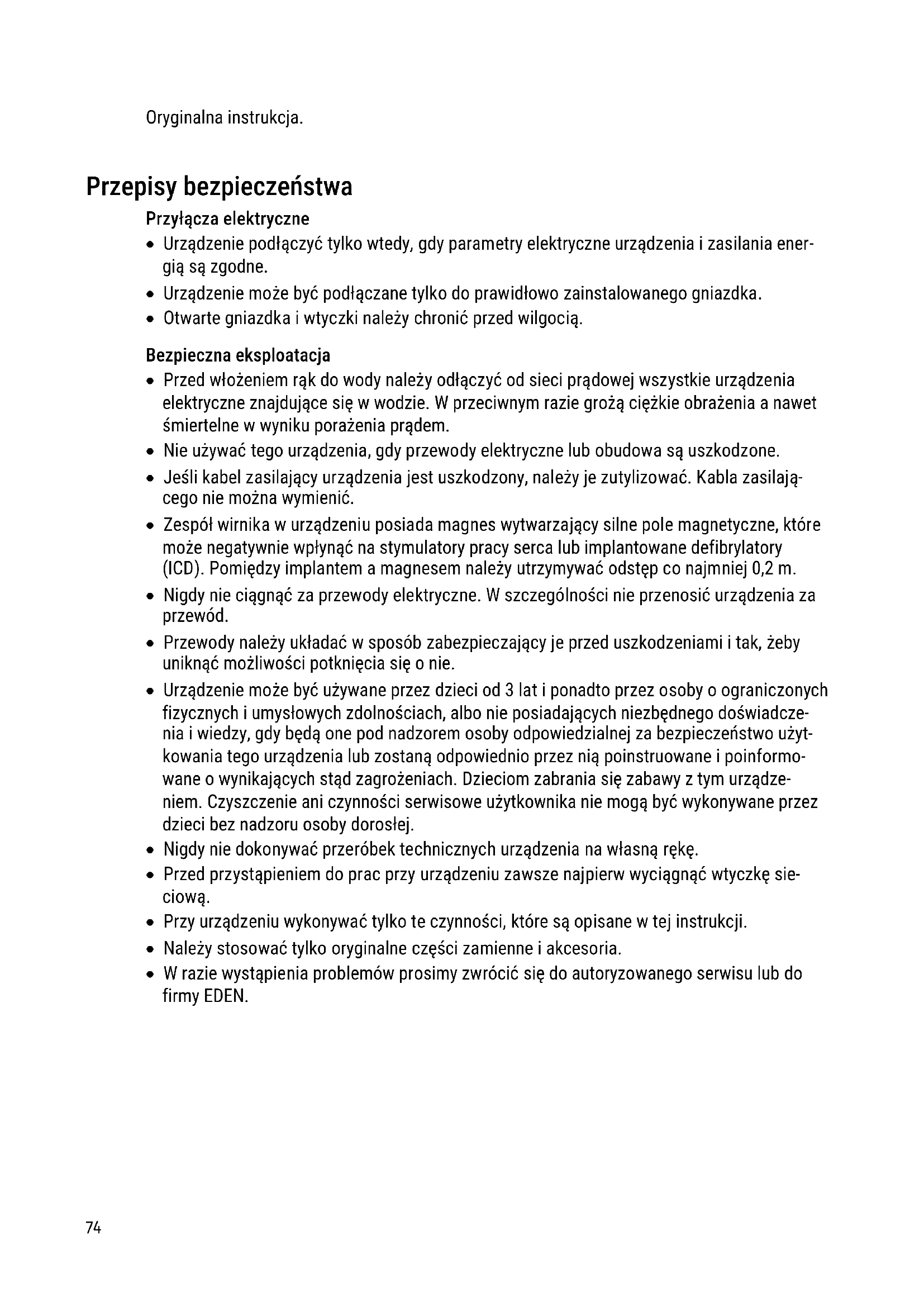

INSTRUKCJA OBSŁUGI PAS 1200 EDEN

Oryginalna instrukcja.

Przepisy bezpieczeństwa

Przyłącza elektryczne

• Urządzenie podłączyć tylko wtedy, gdy parametry elektryczne urządzenia i zasilania energią są zgodne.
• Urządzenie może być podłączane tylko do prawidłowo zainstalowanego gniazdka.
• Otwarte gniazdka i wtyczki należy chronić przed wilgocią.

Bezpieczna eksploatacja

• Przed włożeniem rąk do wody należy odłączyć od sieci prądowej wszystkie urządzenia elektryczne znajdujące się w wodzie. W przeciwnym razie grożą ciężkie obrażenia a nawet śmiertelne w wyniku porażenia prądem.
• Nie używać tego urządzenia, gdy przewody elektryczne lub obudowa są uszkodzone.
• Jeśli kabel zasilający urządzenia jest uszkodzony, należy je zutylizować. Kabla zasilającego nie można wymienić.
• Zespół wirnika w urządzeniu posiada magnes wytwarzający silne pole magnetyczne, które może negatywnie wpłynąć na stymulatory pracy serca lub implantowane defibrylatory (ICD). Pomiędzy implantem a magnesem należy utrzymywać odstęp co najmniej 0,2 m.
• Nigdy nie ciągnąć za przewody elektryczne. W szczególności nie przenosić urządzenia za przewód.
• Przewody należy układać w sposób zabezpieczający je przed uszkodzeniami i tak, żeby uniknąć możliwości potknięcia się o nie.
• Urządzenie może być używane przez dzieci od 3 lat i ponadto przez osoby o ograniczonych fizycznych i umysłowych zdolnościach, albo nie posiadających niezbędnego doświadczenia i wiedzy, gdy będą one pod nadzorem osoby odpowiedzialnej za bezpieczeństwo użytkowania tego urządzenia lub zostaną odpowiednio przez nią poinstruowane i poinformowane o wynikających stąd zagrożeniach. Dzieciom zabrania się zabawy z tym urządzeniem. Czyszczenie ani czynności serwisowe użytkownika nie mogą być wykonywane przez dzieci bez nadzoru osoby dorosłej.
• Nigdy nie dokonywać przeróbek technicznych urządzenia na własną rękę.
• Przed przystąpieniem do prac przy urządzeniu zawsze najpierw wyciągnąć wtyczkę sieciową.
• Przy urządzeniu wykonywać tylko te czynności, które są opisane w tej instrukcji.
• Należy stosować tylko oryginalne części zamienne i akcesoria.
• W razie wystąpienia problemów prosimy zwrócić się do autoryzowanego serwisu lub do firmy EDEN.

Zastosowanie zgodne z przeznaczeniem

Wyrób opisywany w niniejszej instrukcji należy użytkować wyłącznie w następujący sposób:

• Do podtrzymywania cyrkulacji wody w akwarium.
• Przepompowanie i wypompowanie wody ze zbiorników.
• W pomieszczeniach i do prywatnych celów akwarystycznych.
• W warunkach zgodnych z danymi technicznymi. (→ Dane techniczne)

W stosunku do tego urządzenia obowiązują następujące ograniczenia:

• Nie użytkować w stawach kąpielowych.
• Nigdy nie użytkować urządzenia bez przepływu wody.
• Nie podłączać do domowej instalacji wodnej.
• Nie nadaje się do celów rzemieślniczych ani przemysłowych.

- Nie stosować urządzenia w połączeniu z chemikaliami, żywnością, substancjami łatwopalnymi, wybuchowymi ani cieczami innymi niż woda.

Opis produktu

Przegląd

EDEN PAS 300, 500

1 IN 2 3 Out 4 5

EDEN PAS 600, 800, 1200

Out 3 2 1 IN 4 5

PAS0002

1	Wejście
2	Regulator natężenia przepływu
3	Wyjście (strona ciśnienia)
4	Kabel sieciowy
5	Przyssawki

Symbole na urządzeniu

IPX8 1.0 m	To urządzenie jest chronione przed ciągłym zanurzeniem do głębokości 1 m.
	Urządzenie należy użytkować tylko wewnątrz pomieszczeń.
	Urządzenie należy chronić przed bezpośrednim działaniem promieni słonecznych.
	Nie wyrzucać tego urządzenia do zwykłych odpadów komunalnych.
	Należy przeczytać instrukcję użytkowania.

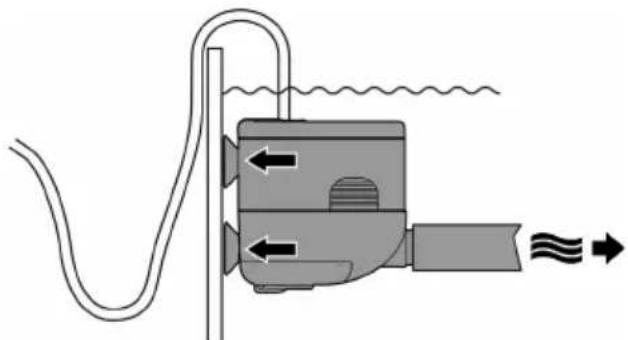

Ustawienie i podłączenie

- Zamontować przyssawki

EDEN PAS 300, 500

EDEN PAS 600, 800, 1200

• W razie potrzeby można podłączyć wąż do wyjścia (strony ciśnienia) pompy. (→ Dane techniczne)
• Przymocować pompę za pomocą przyssawek do ściany akwarium.

Pompa nie może pracować na sucho. W przeciwnym razie pompa ulegnie zniszczeniu.

▶ Pompe użytkować tylko wtedy, gdy jest zanurzona w wodzie lub w niej pływa.

Włączenie / wyłączenie

- Włączanie: Wtyczkę sieciową włożyć do gniazdka.

– Urządzenie włącza się natychmiast.
– Przewód zasilający ułożyć w taki sposób, aby utworzył pętlę do spływu wody i najniższy punkt znajdował się poniżej gniazdka wtykowego. Dzięki temu, spływające krople wody nie wnikną do gniazdka wtykowego.
- Wyłączanie: Wtyczkę sieciową wyjąć z gniazdka.

Utworzenie pętli do spływu wody

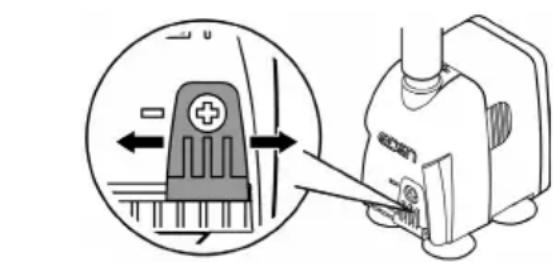

Wyregulowanie natężenia przepływu

Czyszczenie i konserwacja

! OSTROŻNIE

Niebezpieczeństwo skaleczenia przez niespodziewane uruchomienie. Funkcje monitoringu znajdujące się wewnątrz urządzenia mogą spowodować wyłączenie i samoczynne włączenie urządzenia.

- Przed przystąpieniem do wykonywania czynności przy urządzeniu wyciągnąć wtyczkę sieciową.

WSKAZÓWKA

Nie używać żadnych agresywnych środków czyszczących ani roztworów chemicznych. Te środki mogą spowodować uszkodzenie obudowy, negatywnie wpłynąć na działanie urządzenia i szkodliwie wpłynąć na zwierzęta, rośliny i środowisko naturalne.

▶ Urządzenie umyć możliwe czystą wodą i miękką szczoteczką albo gąbką. W przypadku trudnych do usunięcia zanieczyszczeń zaleca się skorzystanie z zalecanych środków czyszczących.

Czyszczenie urządzenia

i Urządzenie czyścić nie tylko w razie potrzeby, ale co najmniej 2 razy w roku.

• W przypadku trudnych do usunięcia osadów wapna zaleca się stosowanie następujących środków czyszczących:
  – Środek czyszczący dla gospodarstwa domowego nie zawierający octu ani chloru.
• Po oczyszczeniu starannie spłukać wszystkie części czystą wodą.

Czyszczenie/wymiana zespołu wirnika

Należy postępować w sposób następujący:

• Ściągnąć kosz filtrujący z bloku silnika, mocno go naciskając.
• Wyjąć zespół wirnika, oczyścić go lub wymienić.
• Zmontować urządzenie, wykonując czynności opisane powyżej w odwrotnej kolejności.

EDEN PAS 300, 500

Usterka	Przyczyna	Środek zaradczy
Urządzenie nie włącza się.	Brak napięcia sieciowego	Sprawdzić napięcie sieciowe
	Zespół wirnika zablokowany	Czyszczenie urządzenia
Niewystarczający przepływ wody	Zabrudzona obudowa pompy lub zespół wirnika	Czyszczenie urządzenia
	Regulator przepływu nastawiony na zbyt niskie natężenie przepływu	Regulator przepływu przesunąć w kierunku +
	Zużyty zespół wirnika	Wymiana zespołu wirnika
	Zatkana obudowa pompy	Czyszczenie urządzenia

Części ulegające zużyciu

- Ssawki, zespół wirnika

Dane techniczne

PAS			300	500	600	800	1200
Napięcie zasilania		V AC	230	230	230	230	230
Częstotliwość sieci		Hz	50	50	50	50	50
Maks. pobór mocy		W	5	5	11	20	25
Maks. wydajność pompowania		l/h	300	500	600	800	1150
Maks. wysokość pompowania		m	0,5	0,8	1,3	1,5	2
Stopień ochrony			IPx8	IPx8	IPx8	IPx8	IPx8
Maks. głębokość zanurzenia		m	1	1	1	1	1
Średnica przyłącza strony ciśnienia		mm	13	13	13	17	17
Dopuszczalny zakres temperatury wody		°C	+4 ... 35	+4 ... 35	+4 ... 35	+4 ... 35	+4 ... 35
Wymiary	Długość	mm	35	35	45,5	54	54
	Szerokość	mm	51	51	65	78	78
	Wysokość	mm	54	54	78	89	89
Długość kabla sieciowego		m	1,5	1,5	1,5	1,5	1,5
Masa		kg	0,2	0,2	0,4	0,6	0,6

Usuwanie odpadów

WSKAZÓWKA

Urządzenia nie wolno wyrzucać do pojemnika na odpady komunalne.

▶ Urządzenie należy oddać w wyznaczonym punkcie zbiórki surowców wtórnych.
▶ W razie wystąpienia pytań prosimy zwrócić się do lokalnego przedsiębiorstwa gospodarki odpadami. Tak można otrzymać informacje o prawidłowej utylizacji urządzenia.
▶ Przed przystąpieniem do utylizacji należy odciąc przewód zasilający urządzenia.
