PAS 1200 - 水族箱 EDEN - 免费用户手册

产品类型	水族箱循环泵
品牌	EDEN
型号	PAS 1200
连接电压	230 V 交流
网络频率	50 Hz
最大吸收功率	25 W
最大扬程	1150 升/小时
最大扬程高度	2 米
防护等级	IPX8（可浸入水下1米）
最大浸入深度	1 米
出水口连接直径	17 毫米
允许水温范围	+4 至 35 °C
尺寸（长 x 宽 x 高）	54 x 78 x 89 毫米
电源线长度	1.5 米
重量	0.6 公斤
流量调节器	是，内置
固定方式	附送吸盘
外壳材料	坚固塑料（预估）
保养	用清水和软刷清洗，每年至少2次
易损件	吸盘、工作单元（转子）
用途	室内、私人水族箱、淡水或海水
保修	说明书中未指定

常见问题 - PAS 1200 EDEN

如何在水族箱中安装PAS 1200泵？

将附送的吸盘固定在泵上，然后将其放置在水族箱壁上。确保在插入电源线之前完全浸没。如有需要，可将软管连接到出水口。

有哪些基本安全注意事项？

在将手伸入水中前务必拔掉设备插头。如果电缆或外壳损坏，请勿使用。与心脏起搏器保持至少0.2米的距离。切勿让泵空转。

如何调节水流量？

使用泵上的流量调节器。顺时针旋转+方向增加流量，逆时针旋转-方向减少流量。

泵不启动，怎么办？

首先检查电源电压。如果供电正常，可能是转子单元卡住：按照说明书中的指示清洁设备。

如何清洁PAS 1200泵？

拔掉泵的插头。取出过滤篮和工作单元。用清水和软刷或海绵清洁所有部件。请勿使用腐蚀性产品或醋。重新组装前彻底冲洗。

何时需要更换工作单元？

如果清洁后流量仍不足，或发现转子磨损，请更换工作单元。这是易损件。

我可以在室外池塘使用这款泵吗？

不可以，该泵仅设计用于室内私人水族箱。请勿在天然泳池或室外池塘中使用。

泵有噪音，正常吗？

异常噪音可能表明转子单元脏污或磨损。清洁工作单元。如果噪音持续，请更换转子单元。

泵附带哪些配件？

泵附有用于固定的吸盘。不包含连接软管，但可额外添加（出水口直径17毫米）。

使用寿命结束时如何回收泵？

请勿将设备与生活垃圾一起丢弃。将其送至适当的收集点或联系当地废物处理公司。剪断电缆使其无法使用。

用户手册 PAS 1200 EDEN

• 只有当设备的电气数据和电源的电气数据一致时，才允许连接设备。
• 只能将设备连接到按规定安装的插座上。
• 请采取保护措施防止裸露的插头和插座受潮。

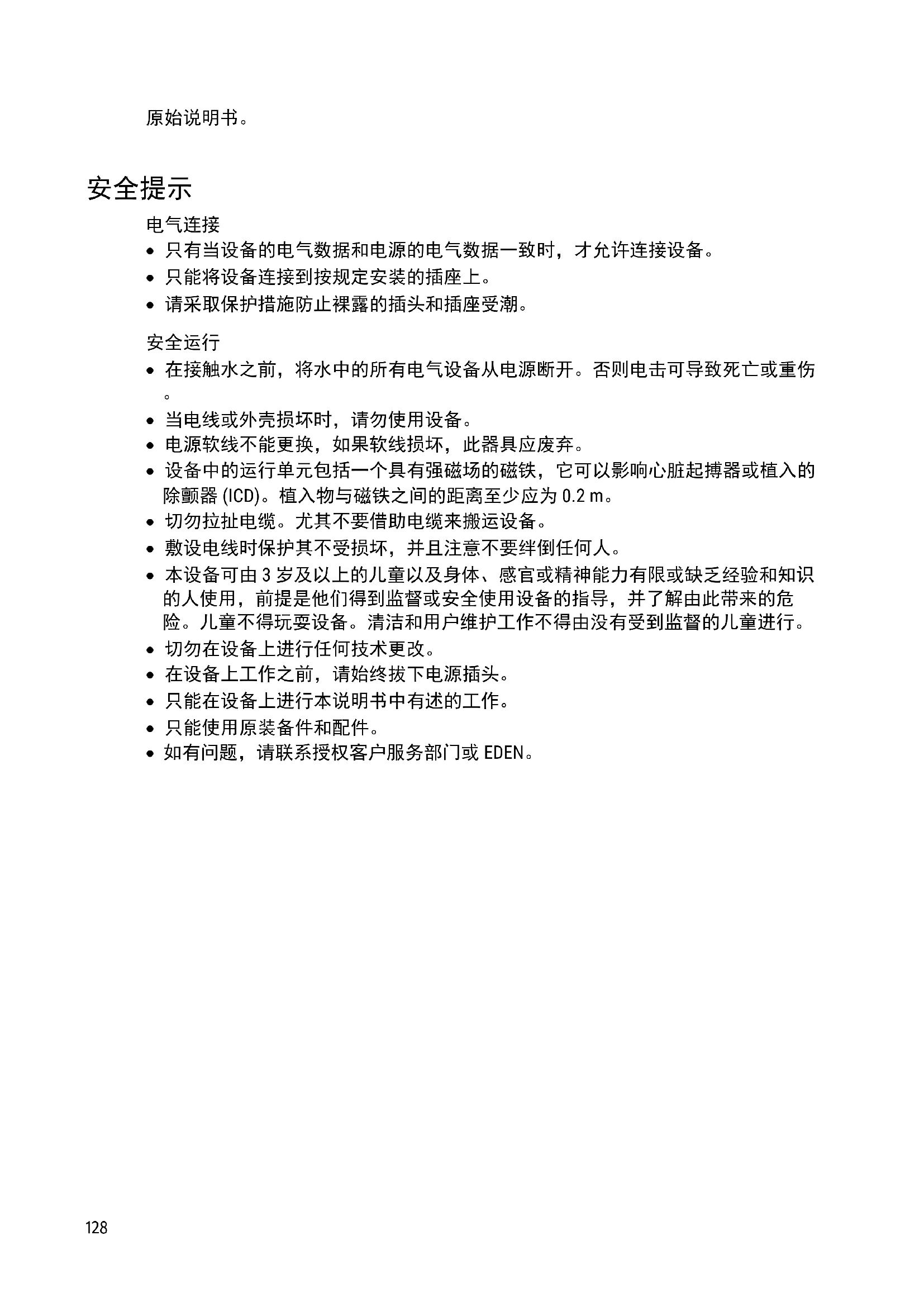

安全运行

• 在接触水之前，将水中的所有电气设备从电源断开。否则电击可导致死亡或重伤。
• 当电线或外壳损坏时，请勿使用设备。
• 电源软线不能更换，如果软线损坏，此器具应废弃。
• 设备中的运行单元包括一个具有强磁场的磁铁，它可以影响心脏起搏器或植入的除颤器 (ICD)。植入物与磁铁之间的距离至少应为 0.2 m。
• 切勿拉扯电缆。尤其不要借助电缆来搬运设备。
• 敷设电线时保护其不受损坏，并且注意不要绊倒任何人。
• 本设备可由3岁及以上的儿童以及身体、感官或精神能力有限或缺乏经验和知识的人使用，前提是他们得到监督或安全使用设备的指导，并了解由此带来的危险。儿童不得玩耍设备。清洁和用户维护工作不得由没有受到监督的儿童进行。
• 切勿在设备上进行任何技术更改。
• 在设备上工作之前，请始终拔下电源插头。
• 只能在设备上进行本说明书中有述的工作。
• 只能使用原装备件和配件。
• 如有问题，请联系授权客户服务部门或 EDEN。

按照规定的使用

请仅将本说明书中所述的产品用于如下用途：

• 用于保持玻璃容器中的水循环。
• 对水箱或水槽进行循环泵抽送或抽出。
• 在室内用于个人的水族器材。
• 遵守技术数据。(→ 技术数据)

以下限制条件适用于本设备：

• 禁止在游泳池中使用。
• 严禁在无水流的情况下运行。
• 不得接在自来水管上。
• 禁止用于商业或者工业目的。

- 请勿将设备与化学品、食品、易燃易爆物质或除水以外的其他液体一起使用。

产品介绍

概况

EDEN PAS 300, 500

1 2 3 4 5 IN Out

EDEN PAS 600, 800, 1200

1 2 3 Out 4 IN 5

PAS0002

1	入水口
2	流量调节器
3	出水口(压力端)
4	电缆
5	吸盘

设备上的符号

IPX8 1.0 m2	本设备的最大防水深度为1m。
	本设备只能在室内使用。
	防止设备受到阳光直射。
	请勿按普通生活垃圾废弃处理本设备。
	请阅读使用说明。

安装和连接

- 安装吸盘。

EDEN PAS 300, 500 EDEN PAS 600, 800, 1200

2× 4×

PAS0006

• 必要时，您可以在泵的出水口（压力端）上连接一根软管。（→技术数据）
• 使用吸盘将泵固定在水族箱壁上。

▶ 只有在泵浸入水中或者被水淹没时才能运行泵。

接通 / 关闭

- 接通：将电源插头插入插座。

• 设备会立刻启动。
• 在铺设电源连接线时，应构成滴液线路并使最低点位于插座下方。这样可以防止水滴进入插座。
• 关闭：从插座中拔出电源插头。

构成滴液线路

意外启动可能会造成受伤危险。设备内部监控功能可以自动关闭并重新接通设备。

▶ 在设备上作业前，请拔出电源插头。

提示

请勿使用腐蚀性清洁剂或化学溶液。这些用品会损坏外壳，损害设备功能，并且对动植物和环境有害。

▶ 尽量使用清水和软刷或海绵清洁设备；污垢顽固时，借助推荐的清洁剂。

ZH

清洁设备

① 根据需要清洁设备，但每年至少清洁 2 次。

- 对于顽固积垢建议采用的清洁剂：

- 不含酸和氯的家用清洁剂。

- 清洁完毕后，用清水彻底冲洗所有部件。

清洁/更换运行单元

步骤如下：

• 用力从发动机缸体上拔下过滤筐。
• 取出、清洁或更换运行单元。
• 按相反的顺序组装设备。

EDEN PAS 300, 500

故障	原因	对策
设备未起动	未接电	检查接电
	运行单元受阻	清洁设备
水流不足	泵壳体或运行单元脏污	清洁设备
	将流量调节器调整至极低流量	使流量调节器向+方向运动
	运行单元磨损	更换运行单元
	泵壳体堵塞	清洁设备

磨损件

- 吸盘、运行单元

技术数据

PAS		300	500	600	800	1200
连接电压	V^ AC	230	230	230	230	230
电源频率	Hz	50	50	50	50	50
最大功率消耗	W	5	5	11	20	25
最大输送功率	l/h	300	500	600	800	1150
最大输送高度	m	0.5	0.8	1.3	1.5	2
防护等级		IPx8	IPx8	IPx8	IPx8	IPx8
最大浸入深度	m	1	1	1	1	1
压力端接口直径	mm	13	13	13	17	17
允许的水温范围	°C	+4···35	+4···35	+4···35	+4···35	+4···35
尺寸	长度	mm	35	35	45.5	54
	宽度	mm	51	51	65	78
	高度	mm	54	54	78	89
电缆长度	m	1.5	1.5	1.5	1.5	1.5
重量	kg	0.2	0.2	0.4	0.6	0.6

丢弃处理

提示

本设备不得按生活垃圾进行废弃处理。

▶ 通过专门的回收系统废弃处理本设备。
▶ 如有疑问，请您咨询当地的垃圾处理公司。您在那里可以获得正确处理设备的信息。
▶ 请剪断电线，确保设备无法使用。
