Тип продукту	Циркуляційний насос для акваріума
Бренд	EDEN
Модель	PAS 1200
Напруга підключення	230 В змінного струму
Частота мережі	50 Гц
Максимальна споживана потужність	25 Вт
Максимальна продуктивність	1150 л/год
Максимальна висота підйому	2 м
Ступінь захисту	IPX8 (занурення до 1 м)
Максимальна глибина занурення	1 м
Діаметр підключення на стороні нагнітання	17 мм
Допустимий діапазон температури води	+4 до 35 °C
Розміри (Д x Ш x В)	54 x 78 x 89 мм
Довжина мережевого кабелю	1,5 м
Вага	0,6 кг
Регулятор витрати	Так, вбудований
Кріплення	Присоски в комплекті
Матеріал корпусу	Міцний пластик (приблизно)
Обслуговування	Чищення чистою водою та м'якою щіткою, не менше 2 разів на рік
Зношувані деталі	Присоски, робочий блок (ротор)
Використання	Внутрішнє приміщення, приватний акваріум, прісна або солона вода
Гарантія	Не вказано в інструкції

Часті запитання - PAS 1200 EDEN

Як встановити насос PAS 1200 у мій акваріум?

Прикріпіть присоски з комплекту до насоса, потім розташуйте його на стінці акваріума. Переконайтеся, що він повністю занурений перед підключенням шнура живлення. За потреби можна під'єднати шланг до виходу.

Які основні правила безпеки?

Завжди відключайте пристрій перед тим, як опускати руки у воду. Не використовуйте його, якщо кабель або корпус пошкоджені. Дотримуйтесь відстані не менше 0,2 м від кардіостимулятора. Ніколи не допускайте роботи насоса без води.

Як регулювати витрату води?

Використовуйте регулятор витрати, розташований на насосі. Повертайте його в напрямку + для збільшення витрати, в напрямку – для зменшення.

Насос не запускається, що робити?

Спочатку перевірте напругу мережі. Якщо живлення в нормі, можливо, заклинило роторний блок: почистіть пристрій відповідно до інструкції.

Як чистити насос PAS 1200?

Відключіть насос. Зніміть фільтраційний кошик та робочий блок. Почистіть всі деталі чистою водою за допомогою м'якої щітки або губки. Не використовуйте агресивні засоби або оцет. Ретельно промийте перед складанням.

Коли потрібно замінювати робочий блок?

Замініть робочий блок, якщо витрата залишається недостатньою після чищення, або якщо помітили зношування ротора. Це зношувана деталь.

Чи можна використовувати цей насос у зовнішньому ставку?

Ні, насос призначений лише для використання в приміщенні, в приватних акваріумах. Не використовуйте його в природних басейнах або зовнішніх ставках.

Насос шумить, це нормально?

Ненормальний шум може свідчити про забруднення або зношування роторного блоку. Почистіть робочий блок. Якщо шум не зникає, замініть роторний блок.

Які аксесуари входять у комплект з насосом?

Насос постачається з присосками для кріплення. З'єднувальний шланг не входить у комплект, але може бути доданий (діаметр 17 мм на нагнітанні).

Як утилізувати насос після закінчення терміну служби?

Не викидайте пристрій разом з побутовими відходами. Віднесіть його до відповідного пункту збору або зв'яжіться з місцевою компанією з переробки відходів. Відріжте кабель, щоб зробити його непридатним.

ПОСІБНИК КОРИСТУВАЧА PAS 1200 EDEN

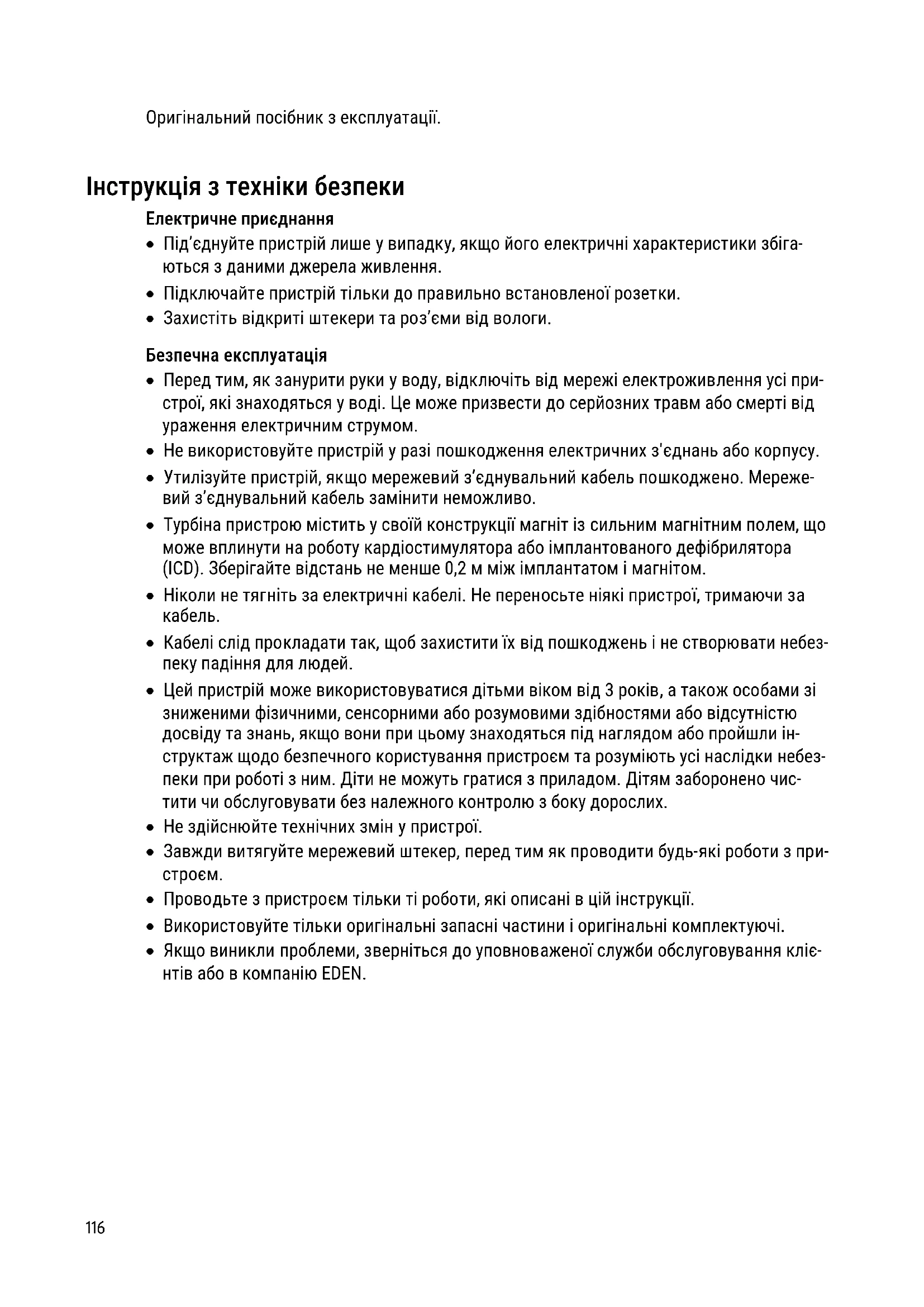

Інструкція з техніки безпеки

Електричне присднання

• Під'єднуйте пристрій лише у випадку, якщо його електричні характеристики збігаються з даними джерела живлення.
• Підключайте пристрій тільки до правильно встановленої розетки.
• Захистіть відкриті штекери та роз'єми від вологи.

Безпечна експлуатація

• Перед тим, як занурити руки у воду, відключіть від мережі електроживлення усі пристрої, які знаходяться у воді. Це може призвести до серйозних травм або смерті від ураження електричним струмом.
• Не використовуйте пристрій у разі пошкодження електричних з'єднань або корпусу.
• Утилізуйте пристрій, якщо мережевий з'єднувальний кабель пошкоджено. Мережевий з'єднувальний кабель замінити неможливо.
• Турбіна пристрою містить у своїй конструкції магніт із сильним магнітним полем, що може вплинути на роботу кардіостимулятора або імплантованого дефібрилятора (ICD). Зберігайте відстань не менше 0,2 м між імплантатом і магнітом.
• Ніколи не тягніть за електричні кабелі. Не переносьте ніякі пристрої, тримаючи за кабель.
• Кабелі слід прокладати так, щоб захистити їх від пошкоджень і не створювати небезпеку падіння для людей.
• Цей пристрій може використовуватися дітьми віком від 3 років, а також особами зі зниженими фізичними, сенсорними або розумовими здібностями або відсутністю досвіду та знань, якщо вони при цьому знаходяться під наглядом або пройшли інструктаж щодо безпечного користування пристроєм та розуміють усі наслідки небезпеки при роботі з ним. Діти не можуть гратися з приладом. Дітям заборонено чистити чи обслуговувати без належного контролю з боку дорослих.
• Не здійснюйте технічних змін у пристрої.
• Завжди витягуйте мережевий штекер, перед тим як проводити будь-які роботи з пристроєм.
• Проводьте з пристроєм тільки ті роботи, які описані в цій інструкції.
• Використовуйте тільки оригінальні запасні частини і оригінальні комплектуючі.
• Якщо виникли проблеми, зверніться до уповноваженої служби обслуговування клієнтів або в компанію EDEN.

Використання пристрою за призначенням

Використовуйте пристрій, описаний у цій інструкції, лише наступним чином:

• Для підтримання циркуляції води в акваріумі.
• Перекачування та викачування води з резервуарів чи басейнів.
• Тільки у приміщеннях і для приватних акваріумів.
• Відповідно до технічних характеристик. (→ Технічні характеристики)

На прилад поширються наступні обмеження:

• Не використовувати у ставку, призначеному для плавання.
• Ніколи не експлуатувати без подачі води.
• Не підключати до водопроводу в будинку.
• Не для комерційного або промислового використання.

- Не використовуйте прилад разом із хімікатами, продуктами харчування, легкозаймистими, вибухонебезпечними речовинами або іншими рідинами, крім води.

Опис виробу

Огляд

EDEN PAS 300, 500

Out 3 2 1 IN 4 5

EDEN PAS 600, 800, 1200

Out 3 2 1 IN 4 5

PAS0002

1 Вхід

2 Регулятор інтенсивності потоку

3 Вихід (сторона нагнітання)

4 Мережевий кабель

5 Присоски

UK

Символи на пристрої

IPX8

Пристрій має захист від постійного занурення на глибину до 1 м.

Використовуйте пристрій лише в приміщенні.

Захистіть пристрій від попадання прямих сонячних променів.

Заборонено утилізувати пристрій із звичайним побутовим сміттям.

Прочитайте інструкцію з експлуатації.

Встановлення та підключення

- Монтувати присоски.

EDEN PAS 300, 500

EDEN PAS 600, 800, 1200

• За необхідності на виході насоса (напірна сторона) можна підключити шланг. (→ Технічні характеристики)

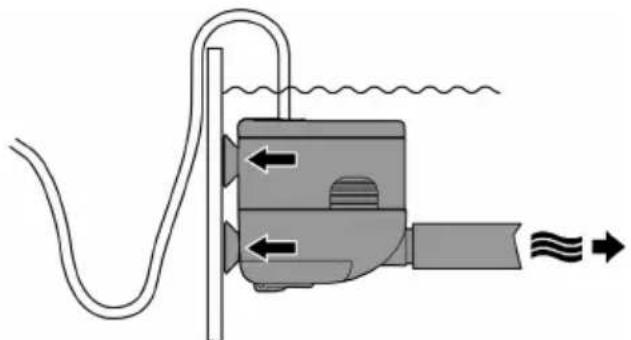

• Закріпіть насос на стінці акваріума за допомогою присосок.

Введення в експлуатацію

ПРИМІТКА

Не допускайте роботу насоса насухо. Інакше насос може безповоротно пошкодитися.

▶ Експлуатувати насос, тільки коли він занурений чи вкритий водою.

Вмикання/вимикання

- Увімкнення: Вставте штекер в розетку.

– Пристрій вмикається одразу.
– Прокладіть кабель живлення так, щоб утворилася крапельна петля, а найнижча точка знаходилася нижче розетки. Це запобігає потраплянню крапель води у розетку.
• Вимкнення: Витягніть штекер із розетки.

Створення крапельної петлі

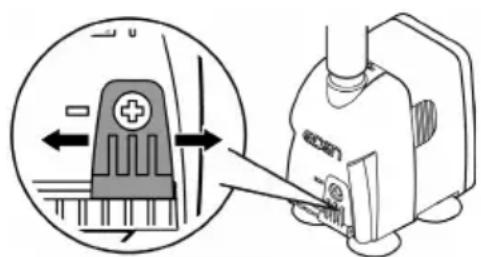

Встановлення інтенсивності потоку
BSE0003

Небезпека травмування через непередбачуваний запуск. Функції внутрішнього контролю пристрою можуть вимикати пристрій і автоматично вмикати знову.

▶ Перед проведенням робіт на пристрої витягнути вилку з розетки.

ПРИМІТКА

Не використовуйте агресивні миючі засоби або хімічні розчини. Ці засоби можуть пошкодити корпус, погіршити функціонування пристрою та завдати шкоди тваринам, рослинам та навколишньому середовищу.

▶ По можливості очищайте пристрій чистою водою та м'якою щіткою або губкою. При стійкому забрудненні використовуйте рекомендовані миючі засоби.

Очищення пристрою

① Очищайте пристрій у разі необхідності, але щонайменше 2 рази на рік.

• Рекомендовані засоби для чищення при стійкому вапняному відкладенні: – Побутові засоби для чищення на основі оцтової кислоти та хлору.
• Ретельно промити всі деталі чистою водою після чистки.

Очищення/заміна турбіни

Необхідно виконати наступні дії:

• Від'єднайте фільтрувальний кошик від блоку двигуна, натиснувши на нього із зусиллям.
• Зняти, почистити або замінити турбіну.
• Зібрати пристрій у зворотній послідовності.

EDEN PAS 300, 500

Усунення несправностей

Несправність	Причина	Усунення
Пристрій не вмикається	Немає напруги в електричній мережі	Перевірити напругу в мережі
	Заблоковане робоче колесо	Очистити пристрій
Недостатній потік води	Забруднення корпусу насоса або робочого колеса	Очистити пристрій
	Регулятор витрати виставлено на надто низьку витрату	Поверніть регулятор інтенсивності потоку у напрямку +
	Зносилося робоче колесо турбіни	Замінити турбіну
	Корпус насоса заблокований брудом	Очистити пристрій

Деталі, що швидко зношуються

- Присоски, турбіна

Технічні характеристики

PAS		300	500	600	800	1200
Напруга мережі живлення	В змін. струму	230	230	230	230	230
Частота мережі	Гц	50	50	50	50	50
Макс. споживана потужність	Вт	5	5	11	20	25
Макс. потужність подачі	л/год	300	500	600	800	1150
Макс. висота подачі	м	0,5	0,8	1,3	1,5	2
Ступінь захисту		IPx8	IPx8	IPx8	IPx8	IPx8
Макс. глибина занурення	м	1	1	1	1	1
Діаметр підключення зі сторони нагні- тання	мм	13	13	13	17	17
Допустимий діапазон температури води °C		+4 ... 35	+4 ... 35	+4 ... 35	+4 ... 35	+4 ... 35
Розміри	Довжина	мм	35	35	45,5	54
	Ширина	мм	51	51	65	78
	Висота	мм	54	54	78	89
Довжина мережевого кабелю		м	1,5	1,5	1,5	1,5
Вага		кг	0,2	0,2	0,4	0,6

Утилізація

ПРИМІТКА

Цей пристрій заборонено утилізувати разом із побутовими відходами.

▶ Утилізуйте пристрій тільки через передбачену для цього систему повернення відходів для переробки.
▶ У разі виникнення питань звертайтеся до місцевого підприємства з утилізації відходів. Там Вам нададуть усю інформацію щодо належної утилізації приладу.
▶ Попередньо необхідно відрізати кабель живлення, щоб зробити пристрій непридатним для використання.
