HASZNÁLATI ÚTMUTATÓ FCR 28120 E STIEBEL ELTRON

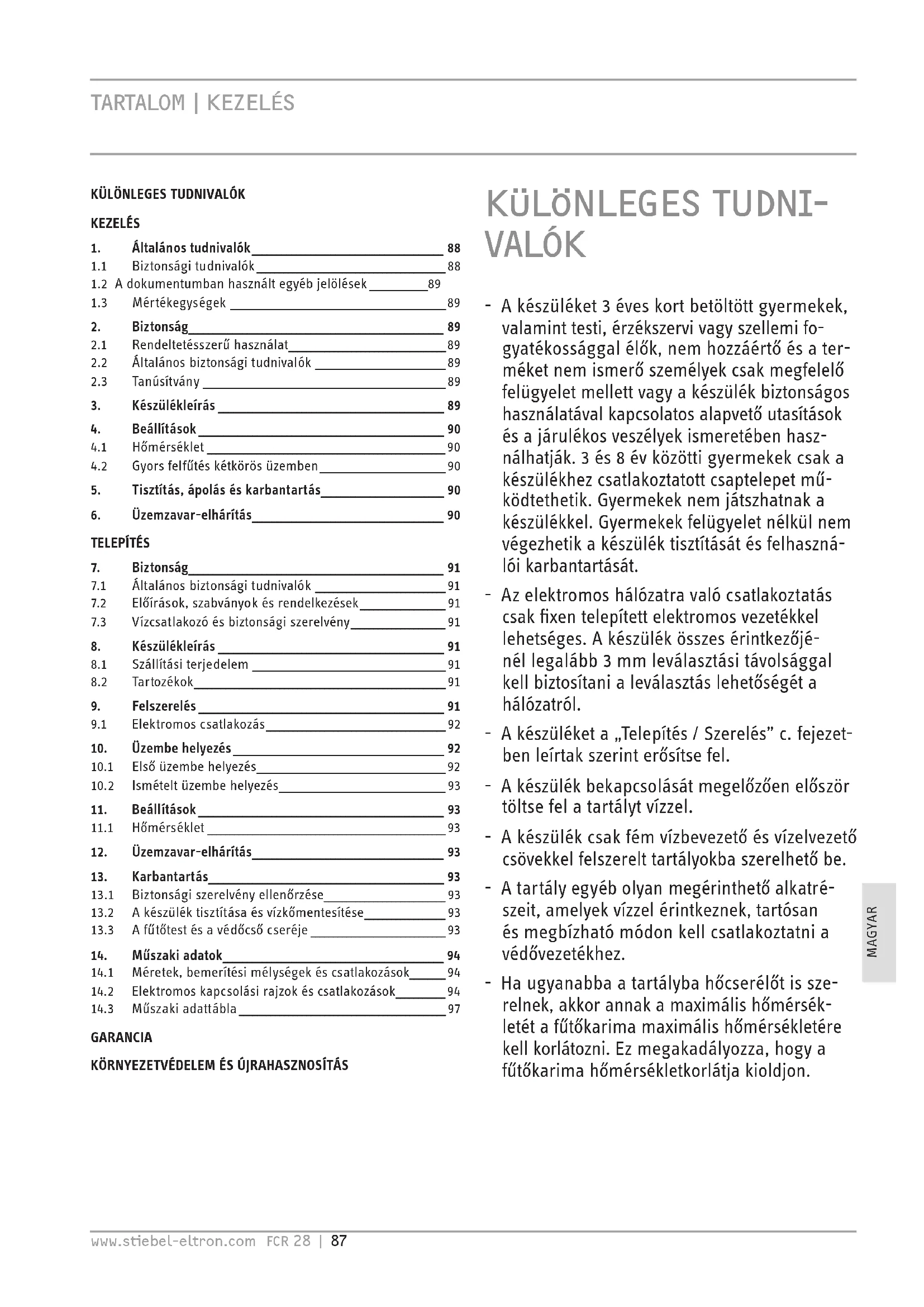

1. Általános tudnivalók 88

1.1 Biztonsági tudnivalók 88

1.2 A dokumentumban használt egyéb jelölések 89

1.3 Mértékegységek 89

2.1 Rendeltetésszerű használat 89

2.2 Általános biztonsági tudnivalók 89

3. Készülékleírás 89

4.2 Gyors felfűtés kétkörös üzemben 90

5. Tisztítás, ápolás és karbantartás 90

6. Üzemzavar-elhárítás 90

7.1 Általános biztonsági tudnivalók 91

7.2 Előírások, szabványok és rendelkezések 91

7.3 Vízcsatlakozó és biztonsági szerelvény 91

8. Készülékleírás 91

8.1 Szállítási terjedelem 91

9.1 Elektromos csatlakozás 92

10. Üzembe helyezés 92

10.1 Első üzembe helyezés 92

10.2 Ismételt üzembe helyezés 93

12. Üzemzavar-elhárítás 93

13.1 Biztonsági szerelvény ellenőrzése 93

13.2 A készülék tisztítása és vízkőmentesítése 93

13.3 A fűtőtest és a védőcső cseréje 93

14. Műszaki adatok 94

14.1 Méretek, bemerítési mélységek és csatlakozások94

14.2 Elektromos kapcsolási rajzok és csatlakozások 94

14.3 Műszaki adattábla 97

GARANCIA KÖRNYEZETVÉDELEM ÉS ÚJRAHASZNOSÍTÁS

VALÓK - A készüléket 3éves kort betöltött gyermekek, valamint testi, érzékszervi vagy szellemi fo- gyatékossággal élők, nem hozzáértő és a ter- méket nem ismerő személyek csak megfelelő felügyelet mellett vagy a készülék biztonságos használatával kapcsolatos alapvető utasítások és a járulékos veszélyek ismeretében hasz- nálhatják. 3 és 8év közötti gyermekek csak a készülékhez csatlakoztatott csaptelepet mű- ködtethetik. Gyermekek nem játszhatnak a készülékkel. Gyermekek felügyelet nélkül nem végezhetik a készülék tisztítását és felhaszná- lói karbantartását. - Az elektromos hálózatra való csatlakoztatás csak fixen telepített elektromos vezetékkel lehetséges. A készülék összes érintkezőjé- nél legalább 3mm leválasztási távolsággal kell biztosítani a leválasztás lehetőségét a hálózatról. - A készüléket a „Telepítés/ Szerelés” c. fejezet- ben leírtak szerint erősítse fel. - A készülék bekapcsolását megelőzően először töltse fel a tartályt vízzel. - A készülék csak fém vízbevezető és vízelvezető csövekkel felszerelt tartályokba szerelhető be. - A tartály egyéb olyan megérinthető alkatré- szeit, amelyek vízzel érintkeznek, tartósan és megbízható módon kell csatlakoztatni a védővezetékhez. - Ha ugyanabba a tartályba hőcserélőt is sze- relnek, akkor annak a maximális hőmérsék- letét a fűtőkarima maximális hőmérsékletére kell korlátozni. Ez megakadályozza, hogy a fűtőkarima hőmérsékletkorlátja kioldjon.KEZELÉS Általános tudnivalók 88 | FCR 28 www.stiebel-eltron.com

KEZELÉS ÉS TELEPÍTÉS

Fűtőkarima - A tartály térfogattartományára, a fűtőelem fe- letti térfogatra és a beépítési helyzetre vonat- kozó információk a „Műszaki adatok/ Műszaki adattábla” c. fejezetben találhatók. Szereljen be egy típustesztelt biztonsági szelepet a tar- tály hidegvíz-bekötővezetékébe. Ennek során vegye figyelembe, hogy a hálózati víznyomás- tól függően adott esetben szükség lehet egy további nyomáscsökkentő szelepre. - A lefolyócsövet úgy kell méretezni, hogy telje- sen nyitott biztonsági szelep esetén a víz aka- dálytalanul elfolyhasson. - A biztonsági szelep lefolyócsövét folyto- nos eséssel, fagymentes helyiségben kell felszerelni. - A biztonsági szelep leeresztő csatlakozójának a légkör felé nyitva kell maradnia. - Szereljen fel áram-védőkapcsolót (ÁVK). KEZELÉS

1. Általános tudnivalók

A „Kezelés” c. fejezet a készülék felhasználóinak és a szakem-bernek szól.A „Telepítés” c. fejezet a szakembereknek szól. TudnivalóHasználat előtt olvassa el figyelmesen ezt az útmutatót. Őrizze meg a dokumentumot.Ha a készüléket továbbadja, adja át az útmutatót a követ-kező felhasználónak.1.1 Biztonsági tudnivalók1.1.1 A biztonsági tudnivalók felépítése

JELZŐSZÓ A veszély jellegeItt a biztonsági utasítások figyelmen kívül hagyásának esetleges következményei találhatók.f Itt a veszély elhárításához szükséges intézkedések találhatók.1.1.2 Szimbólumok, a veszély jellegeSzimbólum A veszély jellege

Égési sérülés(égési sérülés, forrázás) 1.1.3 JelzőszavakJELZŐSZÓ Jelentése VESZÉLY Olyan tudnivalók, amelyek figyelmen kívül hagyása sérü- léshez vagy halálhoz vezet. FIGYELMEZTETÉS Olyan tudnivalók, amelyek figyelmen kívül hagyása sérü- léshez vagy halálhoz vezethet. VIGYÁZAT Olyan utasítások, amelyek figyelmen kívül hagyása közepe- sen súlyos vagy könnyű sérülésekhez vezethet. !KEZELÉS Biztonság MAGYARwww.stiebel-eltron.com FCR 28 | 89

1.2 A dokumentumban használt egyéb jelölések

TudnivalóAz általános tudnivalókat a mellettük lévő szimbólumok jelölik.f Figyelmesen olvassa el a tudnivalók szövegeit.Szimbólum Jelentése

Vagyoni károk(készülék sérülése, közvetett kár, környezeti kár)

A készülék ártalmatlanítása f Ez a szimbólum azt jelzi Önnek, hogy valamilyen teendője van. A szükséges műveleteket lépésről lépésre ismertetjük.

TudnivalóAmennyiben nem jelöljük másképp, a méretek mm-ben értendők.

2.1 Rendeltetésszerű használat

A készüléket nyomásálló ivóvíz- vagy használativíz-melegítő be-rendezés tartályába kell beszerelni.A készülék háztartási használatra készült. A készüléket képzetlen személyek is biztonságosan használhatják. A készülék nem háztar- tási (pl. kisvállalkozási) környezetben is használható, amennyiben a felhasználás módja azonos.Az ettől eltérő vagy ezen túlmutató felhasználás nem rendelte- tésszerűnek minősül. A rendeltetésszerű használat egyúttal azt is feltételezi, hogy betartják a jelen útmutatóban, valamint az alkal-mazott tartozékok útmutatóiban foglaltakat is.Nem rendeltetésszerű használatnak minősül a készülék alkalma-zása víztől eltérő folyadékok vagy vegyi anyagokkal elegyített víz (pl. sólé) melegítésére.

2.2 Általános biztonsági tudnivalók

FIGYELMEZTETÉS ÁramütésSoha ne fröcsköljön vizet vagy más folyadékot a készü-lékre. FIGYELMEZTETÉS Égési sérülés43°C-nál magasabb kiömlési hőmérséklet esetén fennáll a leforrázás veszélye.

FIGYELMEZTETÉS SérülésEzt a készüléket 3éves kort betöltött gyermekek, vala-mint testi, érzékszervi vagy szellemi fogyatékkal élők, hozzá nem értő és a terméket nem ismerő személyek abban az esetben használhatják, ha eközben felügyelet alatt állnak vagy ha a készülék biztonságos használatával kapcsolatban betanítást kaptak és a használatból eredő veszélyeket megértették. 3 és 8év közötti gyermekek csak a készülékhez csatlakoztatott csaptelepet működ- tethetik. Gyermekek nem játszhatnak a készülékkel. Gyermekek felügyelet nélkül nem végezhetik a készülék tisztítását és felhasználói karbantartását.

Vagyoni károkA készülékről kondenzvíz csepeghet le.f Ne tároljon tárgyakat a készülék alatt. TudnivalóA készülék nyomás alatt áll.Felfűtés közben tágulási víz csepeg a biztonsági szelep- ből. f Ha felfűtés után továbbra is csepeg a víz, akkor hív-jon szakembert.

Lásd a készülék típustábláját.

A készülék ivóvíz és fűtővíz elektromos felmelegítésére szolgál. A hőmérsékletet a készülék típusától függően a felhasználó vagy egy szakember állíthatja be a hőmérséklet-beállító gombbal. A kiválasztott hőmérséklet elérését követően a készülék lekapcsol, ha pedig egykörös és kétkörös üzemben, a csúcsidőn kívüli tarifa időszakában/ az engedélyezési idősávban igény jelentkezik, au-tomatikusan visszakapcsol.Amennyiben az áramellátás biztosított, úgy a készülék „hideg” hőmérséklet-beállítás esetén fagyás ellen is védve van. A készülék időben bekapcsol és felmelegíti a vizet. A készülék nem biztosítja a csaptelep és a vízvezeték fagyvédelmét.

A csatlakozószekrényben található hőmérséklet-beállító gombbal ellátott készüléktípus A hőmérsékletet szakember tudja fokozatmentesen beállítani (lásd „Telepítés/ Beállítások” c. fejezet). Gyári beállítás: 60°C

4.2 Gyors felfűtés kétkörös üzemben

Kétkörös üzemű készüléktípusoknál a szakember egy nyomó- gombot szerelhet fel a gyors felfűtés távirányításához. Szükség esetén ezt a felhasználó bekapcsolhatja. A beállított hőmérséklet elérésekor a gyorsfelfűtés kikapcsol és nem kapcsol vissza auto- matikusan.

5. Tisztítás, ápolás és karbantartás

f Rendszeresen ellenőriztesse a készülék elektromos biztonsá- gát szakemberrel. Vízkőlerakódás f Magas hőmérsékleten majdnem minden vízből rakódik ki vízkő. A készülékben vízkő rakódik le, amely befolyásolja annak működését és élettartamát. Ezért időről időre el kell végezni a fűtőbetét vízkőtelenítését. A helyi vízminőséget jól ismerő szakember meg tudja mondani a következő karban- tartás időpontját. f Rendszeresen ellenőrizze a csaptelepeket. A szerelvények kifolyócsövein lerakódott vízkő kereskedelmi forgalomban kapható vízkőoldóval távolítható el. f Rendszeresen működtesse a biztonsági szelepet; így elkerül- hető a szelep pl. vízkő lerakodás okozta megszorulása.

6. Üzemzavar-elhárítás

Üzemzavar Kiváltó ok Elhárítás A víz nem melegszik fel. Nincs feszültség. Ellenőrizze a biztosítéko- kat az épület elektromos rendszerében. Rosszul van beállítva a hőmérséklet. Ellenőrizze a hőmérsék- let-beállítást. Kevés az átfolyó vízmeny- nyiség.

A csaptelepek vízsu- gár-szabályozói (perlá- torok) vagy a zuhanyfej elszennyeződtek vagy elvízkövesedtek. Tisztítsa meg vagy vízkőmentesítse a vízsu- gár-szabályozót (perlá- tor) vagy a zuhanyfejet. A felfűtés befejezte után víz csepeg a biztonsági szerelvényből. A szelepülék szennye- ződött. Feszültség- és nyomás- mentesítse a készüléket. Hívjon szakembert. Ha a kiváltó okot nem tudja elhárítani, akkor forduljon szakember- hez. A hatékonyabb és gyorsabb segítség érdekében diktálja be a típustáblán látható számot (Nr. 000000-0000-000000). Nr.: 000000-0000-000000Made in Germany D0000117437MAGYAR www.stiebel-eltron.com FCR 28 | 91

A készülék telepítését, üzembe helyezését, illetve a karbantartását és javítását csakis szakember végezheti.

7.1 Általános biztonsági tudnivalók

A kifogástalan működést és üzembiztonságot csak abban az eset- ben garantáljuk, ha a készülékhez ajánlott tartozékokat és eredeti pótalkatrészeket használnak.

7.2 Előírások, szabványok és rendelkezések

Tudnivaló Tartson be minden nemzeti és helyi előírást, illetve ren- delkezést.

7.3 Vízcsatlakozó és biztonsági szerelvény

Tudnivaló Minden vízbekötési és szerelési munkát az előírásoknak megfelelően kell végezni. A tartálynak, amelybe a készüléket beszerelik, fémből készült víz- bevezető és vízelvezető csövekkel kell rendelkeznie. A tartály egyéb olyan megérinthető alkatrészeit, amelyek vízzel érintkeznek, tartósan és megbízható módon kell csatlakoztatni a védővezetékhez. Tudnivaló Egy biztonsági szelep beépítése szükséges. A maximálisan megengedett nyomást nem szabad túllépni (lásd a „Műszaki adatok/ Adattáblázat” c. fejezetet és a tartály műszaki adatait). f Szereljen be egy típustesztelt biztonsági szelepet a hideg- víz-bevezetésbe. Ennek során vegye figyelembe, hogy a há- lózati víznyomástól függően adott esetben szükség lehet egy további nyomáscsökkentő szelepre. f A lefolyócsövet úgy kell méretezni, hogy teljesen nyitott biz- tonsági szelep esetén a víz akadálytalanul elfolyhasson. f A biztonsági szelep lefolyócsövét folytonos eséssel, fagymen- tes helyiségben kell felszerelni. f A biztonsági szelep leeresztő csatlakozójának a légkör felé nyitva kell maradnia.

8.1 Szállítási terjedelem

A készülékkel együtt leszállított tartozékok: - PG29 kábel-tömszelence - Rögzítőcsavarok, hullámos alátétek - Dugaszoló hidak D0000119253

Szükséges tartozékok A készülékhez beszerezhetők a különböző hálózati víznyomások- hoz méretezett biztonsági szerelvények és nyomáscsökkentő sze- lepek. Ezek a típustesztelt biztonsági szerelvények megvédik a készüléket a nem megengedett túlnyomással szemben. További tartozékok Az ellenkarima tartozékként kapható.

Tudnivaló A készülék beszereléséhez a tartálynak ellenkarimával kell rendelkeznie (lásd az „A készülék leírása/ Tartozé- kok” c. fejezetet). Tudnivaló A csatlakozószekrényt nem szabad hőszigetelni, hogy nehogy túl magas hőmérséklet alakuljon ki benne. A tartály hőszigetelésekor a kapcsolótérben lévő konden- zátumelvezetésnek nyitva kell maradnia, hogy a konden- zátum akadálytalanul le tudjon csöpögni. f A beszerelés során vegye figyelembe a szükséges meghú- zási nyomatékokat (lásd a „Műszaki adatok / Adattábla” c. fejezetet). f A készüléket csak vízszintesen, az „Átvezetések elektromos vezetékekhez” felirattal lefelé szabad beépíteni. f A készüléket csak párhuzamosra beállított fűtőtestekkel és védőcsővel építse be. Használja az ehhez mellékelt csavaro- kat. Adott esetben igazítson az alkatrészeken.92 | FCR 28 www.stiebel-eltron.com

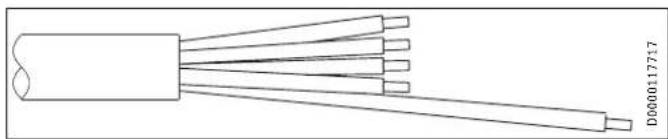

9.1 Elektromos csatlakozás

FIGYELMEZTETÉS Áramütés Minden elektromos bekötési és szerelési munkát az elő- írásoknak megfelelően kell elvégezni. FIGYELMEZTETÉS Áramütés Az elektromos hálózatra való csatlakoztatás csak fixen telepített elektromos vezetékkel lehetséges. A készü- lék összes érintkezőjénél legalább 3mm leválasztási távolsággal kell biztosítani a leválasztás lehetőségét a hálózatról. FIGYELMEZTETÉS Áramütés Feltétlenül csatlakoztassa a készüléket a védővezeték- hez! Vagyoni károk Szereljen fel áram-védőkapcsolót (ÁVK).

Vagyoni károk Vegye figyelembe a típustáblán szereplő adatokat. A megadott feszültségnek meg kell egyeznie a hálózati feszültséggel.

Vagyoni károk A feltöltés előtt ne kapcsolja be elektromosan a készü- léket. f Távolítsa el a kapcsolótérfedélen található három csavart. f Vegye le a kapcsolótér fedelét. f A készülék teljesítményének megfelelő keresztmetszetű veze- téket használjon. f Készítse elő az elektromos csatlakozóvezetéket. D0000117717 f Ekkor vegye figyelembe, hogy a védővezetéknek hosszabbnak kell lennie a többi vezetéknél. f Vezesse az elektromos csatlakozóvezetéket a kábelbeveze- tésen keresztül a kapcsolótérbe. A PG21kábel-tömszelence 18mm kábelátmérőig elő van szerelve. f 18 mm-nél nagyobb kábelátmérő esetén először cserélje ki a PG21kábel-tömszelencét a készülékhez mellékelt PG29 típusúra. f Csatlakoztassa a megfelelő erősségű áramot a készülék- ben lévő sorkapocshoz az elektromos kapcsolási rajzoknak megfelelően. D0000119111

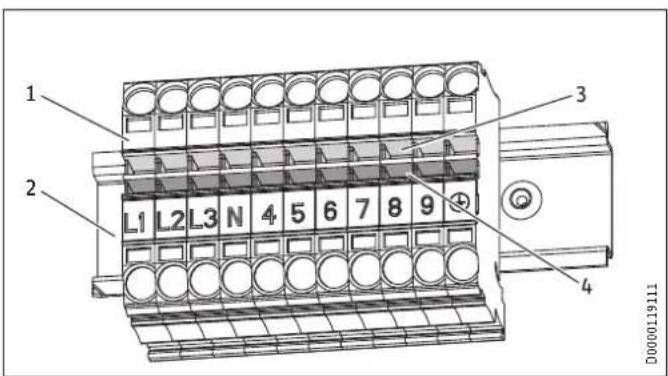

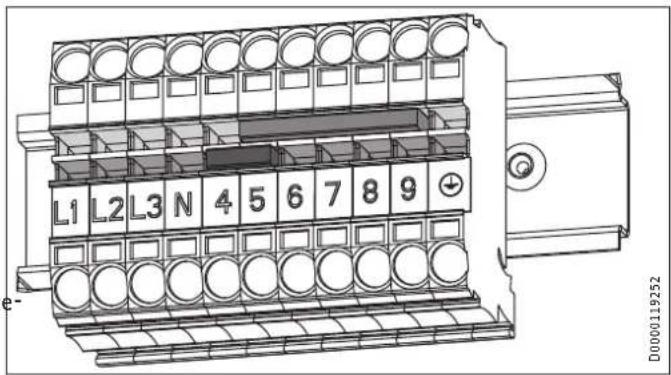

1 sorkapocs 2 kalapsín 3 felső kapocsléc 4 alsó kapocsléc Példa 2 dugaszoló híddal: D0000119252 f A csatlakozási lehetőségekkel kapcsolatos információk a „Műszaki adatok/ elektromos kapcsolási rajzok és csatlako- zók” c. fejezetben találhatók.) f Szerelje fel és rögzítse csavarokkal a kapcsolótérfedelet. f Kétkörös üzemű készüléktípus: A típustáblán golyóstollal jelölje meg a kiválasztott csatlakozási teljesítményt és a tápfeszültséget.

10.1 Első üzembe helyezés

f Töltse fel a berendezést vízzel.

Vagyoni károk Ha a készülék szárazon üzemel, akkor a hőmérséklet-sza- bályzó tönkremegy, és ki kell cserélni. A biztonságihő- mérséklet-szabályozót vissza kell állítani.

Vagyoni károk Ha ugyanabba a tartályba hőcserélőt is szerelnek, akkor annak a maximális hőmérsékletét a fűtőkarima maximális hőmérsékletére kell korlátozni. Ez megakadályozza, hogy a fűtőkarima hőmérsékletkorlátja kioldjon.MAGYARwww.stiebel-eltron.com FCR 28 | 93

Beállítások f Kapcsolja be a készüléket elektromosan.A készülék átadásaf Magyarázza el a felhasználónak a készülék működését. Is-mertesse meg vele a készülék használatát.f Figyelmeztesse a felhasználót az esetleges veszélyekre.f Adja át ezt az útmutatót.

10.2 Ismételt üzembe helyezés

Lásd az „Első üzembe helyezés” c. fejezetet.

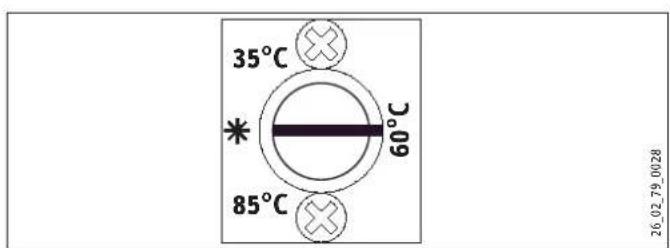

A csatlakozószekrényben található hőmérséklet-beállító gombbal ellátott készüléktípus 85°C 60°C 35°C 2602790028f A hőmérséklet fokozatmentesen állítható.f Gyári beállítás 60°C (Ennél a beállításnál a hőmérséklet-be-állító gomb reteszelődik.)

12. Üzemzavar-elhárítás

Üzemzavar Kiváltó ok ElhárításA víz nem melegszik fel.

A biztonsági hőmérséklet-korlát működésbe lépett, mert a szabályozó meghi-básodott. Cserélje ki a hőmérsék-let-szabályozót, és nyomja meg a biztonsági hőmér-sékletkorlát visszaállító gombját.

Működésbe lépett a biz-tonsági hőmérsékletkorlát, mert a hőmérséklet -15°C alá süllyedt.Nyomja meg a visszaállító gombot.

Valamelyik fűtőtest meghi-básodott.Cserélje ki a fűtőtestet ill. a fűtőkarimát.

A biztonsági hőmérsék-letkorlát kioldott, mert az ugyanabban a tartályban elhelyezett hőcserélők egyike túl magas hőmér-sékletre van beállítva.Korlátozza a hőcserélő ma-ximális hőmérsékletét.

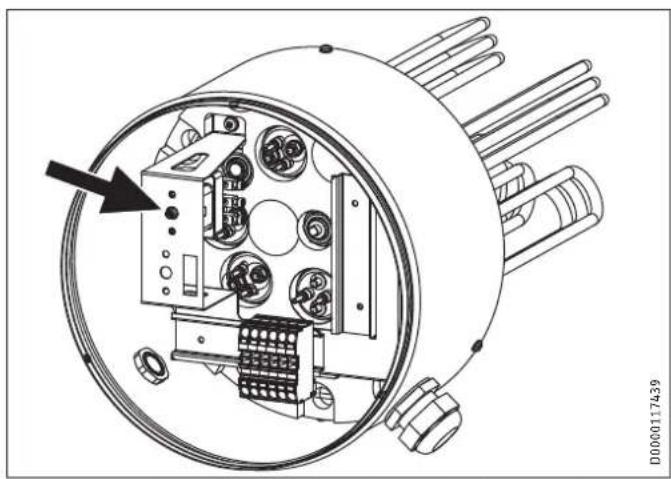

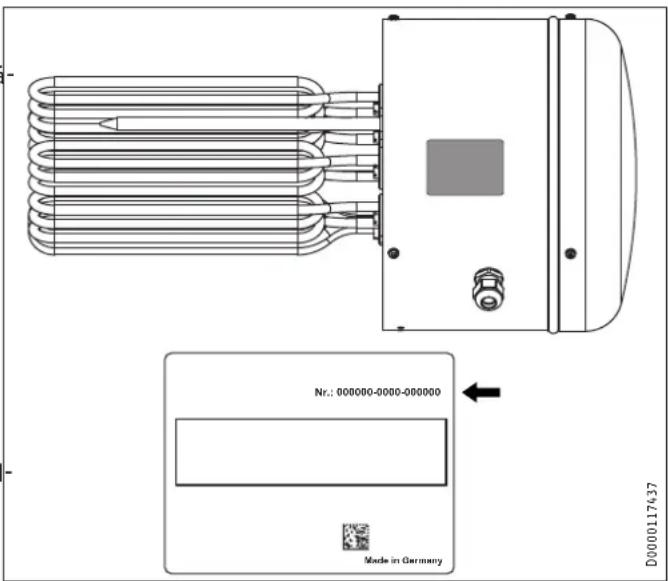

A biztonsági szelep csöpög a fűtés kikap-csolt állapotában.A szelepülék szennyező-dött. Tisztítsa meg a szelepü-léket. D0000117439A biztonsági hőmérséklet-korlátozó visszaállító billentyűje

FIGYELMEZTETÉS ÁramütésBármilyen munkavégzést megelőzően a készüléket össz-pólusú módon le kell választani az elektromos hálózatról.

13.1 Biztonsági szerelvény ellenőrzése

f Rendszeresen ellenőrizze a biztonsági szerelvényt.

13.2 A készülék tisztítása és vízkőmentesítése

f Ne használjon semmiféle vízkőmentesítő szivattyút.f A betét vízkőmentesítését csak kiszerelés után végezze el. A tartály felületét és a védőanódot nem szabad vízkőoldószer-rel lekezelni.A karimacsavarok meghúzási nyomatékait lásd a „Műszaki ada-tok/ Méretek és csatlakozók” c. fejezetben

13.3 A fűtőtest és a védőcső cseréje

f Villamos szempontból szigetelve építse be a fűtőtestet és a merülőhüvelyt a karimába.

Vagyoni károkA korrózóvédelmi ellenállás a karbantartás során ne sé-rüljön meg.3 Fűtőtest2602090053194 | FCR 28 www.stiebel-eltron.com

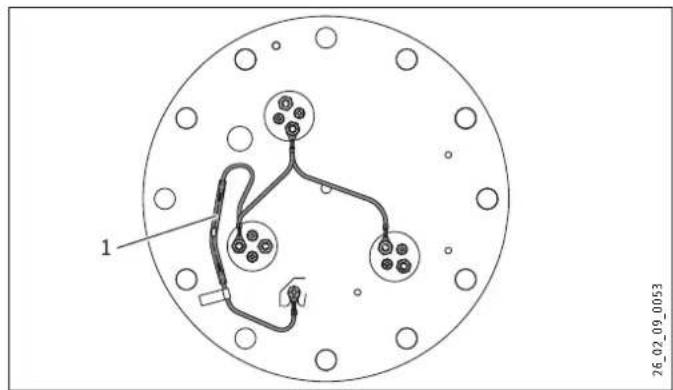

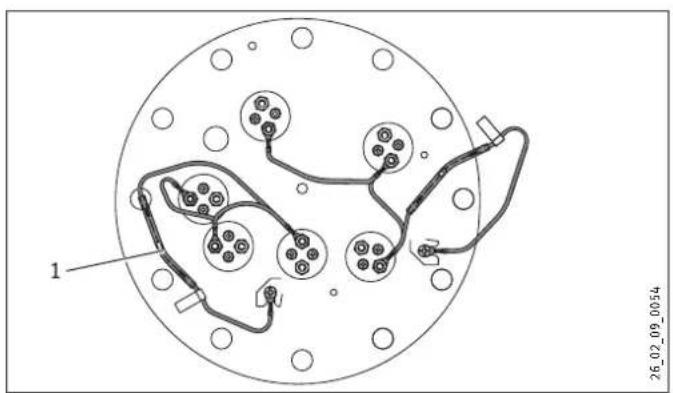

Műszaki adatok 1 Korrózióvédelmi ellenállás (390Ω) 6 Fűtőtest

1 Korrózióvédelmi ellenállás (390Ω) f A fűtőtestet a korrózióvédelmi ellenálláson keresztül kösse össze a tárolótartállyal. A korrózióvédelmi ellenállás potenciálkiegyenlítésre szolgál, és a fűtőtesteken az áram által okozott korróziót akadályozza meg.

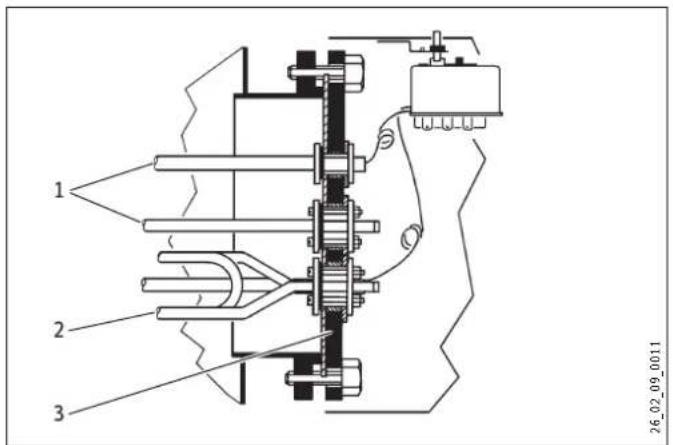

1 Merülőhüvelyek 2 Fűtőtest 3 Karimaperem

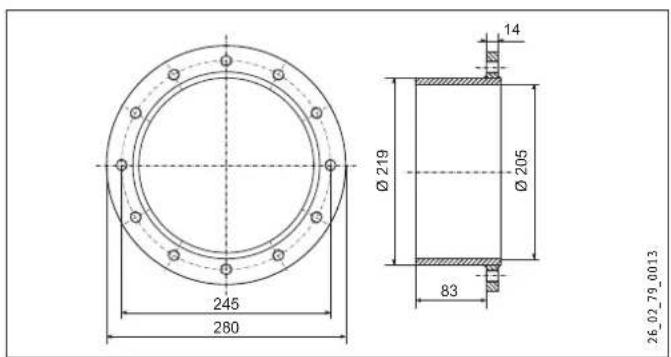

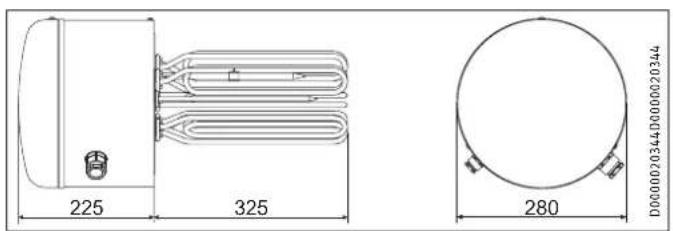

14.1 Méretek, bemerítési mélységek és

csatlakozások FCR 28

14.2 Elektromos kapcsolási rajzok és csatlakozások

14.2.1 Egykörös üzem

FCR 28/120 E, rendelési szám: 000694 FCR 28/180 E, rendelési szám: 000695 6, 9, 12, 18kW, 3/PE ~ 400V

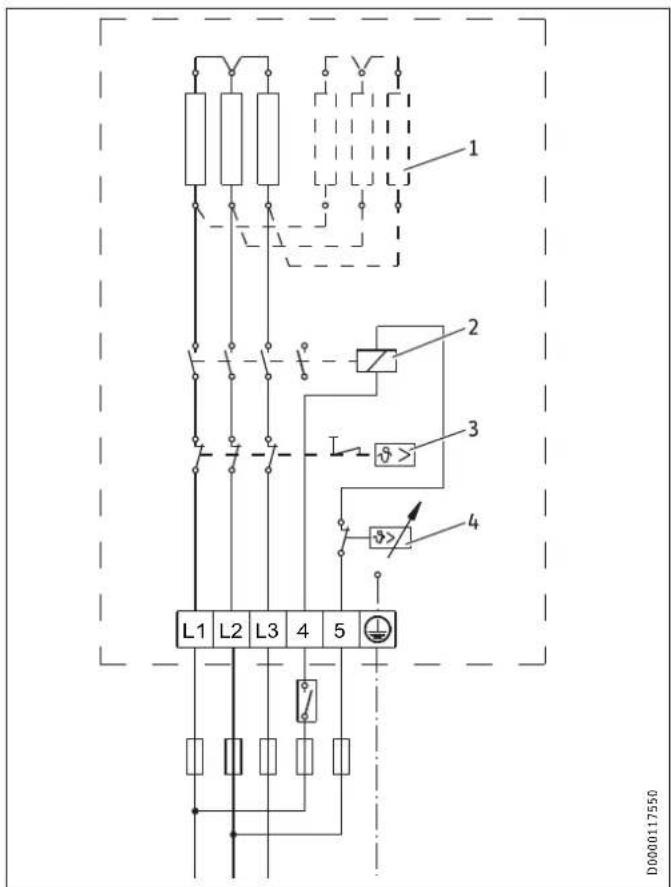

D0000117550 1 Fűtőtest 6kW beépített teljesítmény: 3 x 2kW 9kW beépített teljesítmény: 3 x 3kW 12kW beépített teljesítmény: 6 x 2kW 18kW beépített teljesítmény: 6 x 3kW 2 Kontaktor 3 Biztonsági hőmérsékletkorlát 4 Hőmérséklet-szabályozóMAGYAR www.stiebel-eltron.com FCR 28 | 95

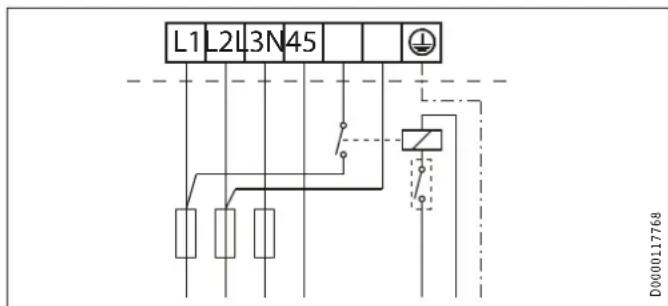

Műszaki adatok Bekötési példa egykörös üzem esetén áramszolgáltató általi vezérléssel L1 L2 L3 N 4 5 D0000117769D0000117768 1 Szakember által telepített áramszolgáltatói vezérlő (EVU-érintkező)

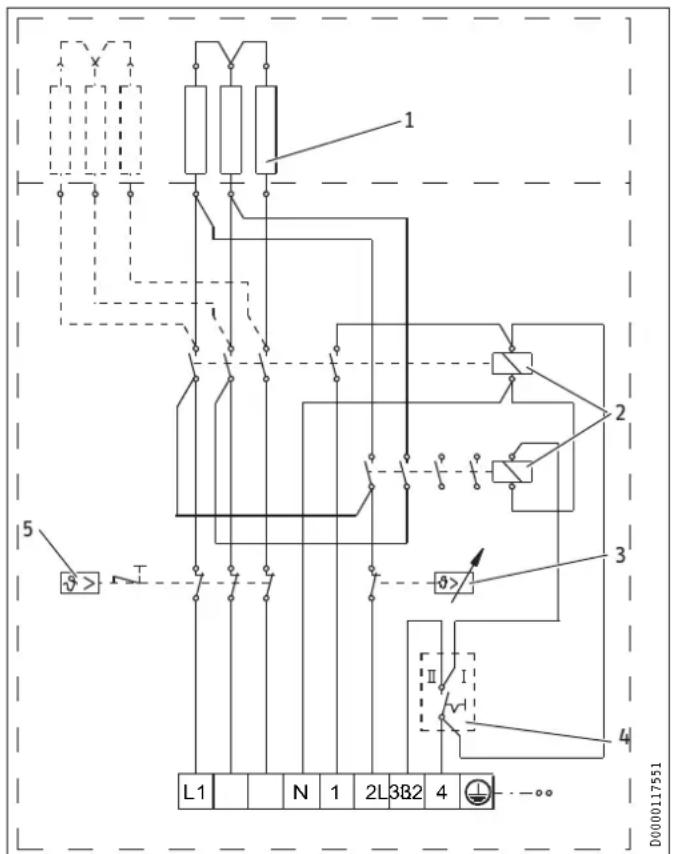

14.2.2 Kétkörös / egykörös üzem, 3/N/PE ~ 400V

FCR 28/120, rendelési szám: 071332 FCR 28/120 CrNi, rendelési szám: 234503 FCR 28/180, rendelési szám: 071333 2L3L2 L1 N

1 Fűtőtest 12kW beépített teljesítmény: 3 x 4 kW 18 kW beépített teljesítmény: 6 x 3kW 2 Kontaktor 3 Hőmérséklet-szabályozó 4 Teljesítménykapcsoló, I / II 5 Biztonsági hőmérsékletkorlát Bekötési példa kétkörös üzem esetén FCR 28/120, rendelési szám: 071332 FCR 28/120 CrNi, rendelési szám: 234503 6/12kW Teljesítménykapcsoló, I 12/12kW Teljesítménykapcsoló II FCR 28/180, rendelési szám: 071333 9/18kW Teljesítménykapcsoló, I 18/18kW Teljesítménykapcsoló II 1.változat: L1 L2 L3 N 1 2 3 4 D0000117769D0000117769

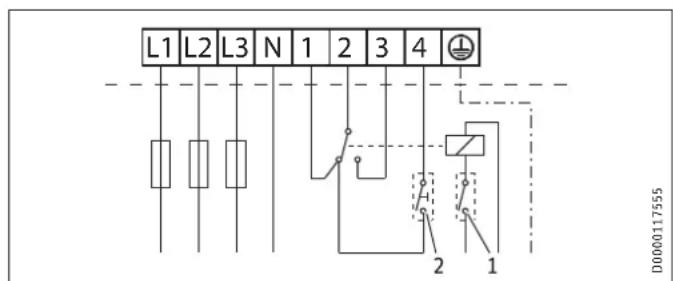

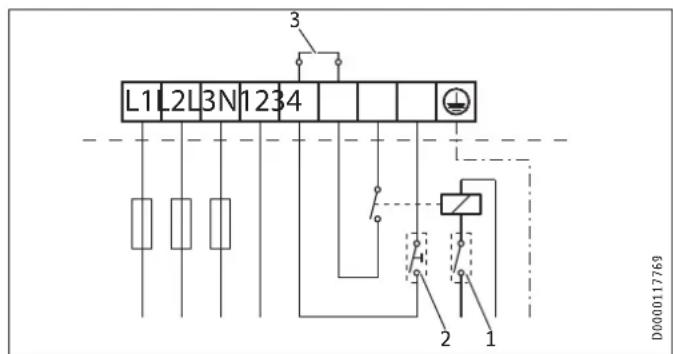

1 Szakember által telepített áramszolgáltatói vezérlő (EVU-érintkező) 2 Nyomógomb gyors felfűtés távvezérlésére, szakember által beszerelve 3 Dugaszoló híd A csúcsidőn kívüli tarifa időszaka alatt (EVU-engedélyezés) a gyorsfelfűtés bekapcsolható (normál tarifa). 2.változat: L1 L2 L3 N 1 2 3 4 D0000117755D0000117555

1 Szakember által telepített áramszolgáltatói vezérlő (EVU-érintkező) 2 Nyomógomb gyors felfűtés távvezérlésére, szakember által beszerelve A csúcsidőn kívüli tarifa időszaka alatt (EVU-engedélyezés) csak a teljesítménykapcsoló II.állásában van lehetőség a gyorsfelfűtés (normál tarifa) bekapcsolására.96 | FCR 28 www.stiebel-eltron.com

Műszaki adatok Bekötési példa két mérőóra esetén L1 L2 L3 N 1 2 3 4 K1 K2 K2 K1 D0000117770D0000117770

K1 1-es megszakító, szakember által beszerelve K2 2-es megszakító, szakember által beszerelve 1 Nyomógomb gyors felfűtés távvezérlésére, szakember által beszerelve 2 Szakember által telepített áramszolgáltatói vezérlő (EVU-érintkező) 3 Vezérelt áram tarifa 4 Normál tarifa 5 Dugaszoló híd Bekötési példa egykörös üzem esetén FCR 28/120, rendelési szám: 071332 FCR 28/120 CrNi, rendelési szám: 234503 6kW Teljesítménykapcsoló, I 12kW Teljesítménykapcsoló II FCR 28/180, rendelési szám: 071333 9kW Teljesítménykapcsoló, I 18kW Teljesítménykapcsoló II Vezérelt áram érintkező nélkül: L1 L2 L3 N 1 2 3 4 D00000117556D0000117556

1 Dugaszoló híd Vezérelt áram érintkezővel: L1 L2 L3 N 1 2 3 4 D0000117771D0000117771 1 Szakember által telepített áramszolgáltatói vezérlő (EVU-érintkező)MAGYAR www.stiebel-eltron.com FCR 28 | 97

14.3 Műszaki adattábla

Elektromos adatok Csatlakozási teljesítmény ~ 400V kW 6/12 6/12 12 9/18 18 Csatlakozási teljesítmény ~ 380V kW 10,8 16,4 Névleges feszültség V 400 400 400 400 400 Fázisok 3/N/PE 3/N/PE 3/PE 3/N/PE 3/PE Frekvencia Hz 50 50 50 50 50 Egykörös üzemmód X X X X X Kétkörös üzemmód X X X Alkalmazási határértékek Hőmérséklet-beállítási tartomány °C 35-85 35-85 35-85 35-85 35-85 Max. megengedett nyomás MPa 1,0 1,0 1,0 1,0 1,0 Használható a következőkhöz: Ivóvíztároló, puffertároló Ivóvíztároló, puffertároló Ivóvíztároló, puffertároló Ivóvíztároló, puffertároló Ivóvíztároló, puffertároló A tartály térfogat-tartománya l 600-1500 600-1500 600-1500 600-1500 600-1500 Fűtőelem feletti térfogat (max.) l 1000 1000 1000 1000 1000 Beépítési helyzet vízszintes vízszintes vízszintes vízszintes vízszintes Tartály minimális átmérője mm 450 450 450 450 450 Kivitel Védettség (IP) IP24 IP24 IP24 IP24 IP24 Méretek Karima külső átmérője mm 280 280 280 280 280 Bemerítési mélység mm 450 450 325 450 325 Meghúzási nyomaték Nm 80 80 80 80 80 Tömegadatok Tömeg kg 12 12 12 13 1498 | FCR 28 www.stiebel-eltron.com GARANCIA | KÖRNYEZETVÉDELEM ÉS ÚJRAHASZNOSÍTÁS Garancia A Németországon kívül vásárolt készülékekre nem érvénye- sek cégünk németországi vállalatainak garanciális feltételei. Az olyan országokban, amelyekben termékeinket egy leány- vállaltunk terjeszti, a garanciát elsősorban a leányvállalatunk biztosítja. Garancia csak akkor nyújtható, ha az adott leányvál- lalat kiadta saját garanciális feltételeit. Azon felül semmilyen garanciát nem nyújtunk. Az olyan készülékekre nem tudunk garanciát biztosítani, ame- lyek olyan országokban vásároltak meg, amelyekben nincs le- ányvállalatunk. Ezek a rendelkezések nem érintik az importőr által biztosított esetleges garanciát. Környezetvédelem és újrahasznosítás f A készülékeket és az anyagokat a használatuk után a nem- zeti előírásoknak megfelelően ártalmatlanítsa. f Ha a készüléken egy áthúzott szemeteskuka szimbóluma látható, vigye a készüléket újra- felhasználás és újrahasznosítás céljából a kom- munális gyűjtőhelyekre vagy a kiskereskedelmi visszavételi pontokra. Ez a dokumentum újrahasznosítható papírból kés- zült. f A dokumentumot a készülék életciklusának végén a nemzeti előírásoknak megfelelően ártalmatlanítsa. GARANCIAGARANCIA KÖRNYEZETVÉDELEM ÉS ÚJRA-KÖRNYEZETVÉDELEM ÉS ÚJRA- HASZNOSÍTÁSHASZNOSÍTÁSSlovaščina www.stiebel-eltron.com FCR 28 | 99 OBSAH | OBSLUHA
