Bevezető

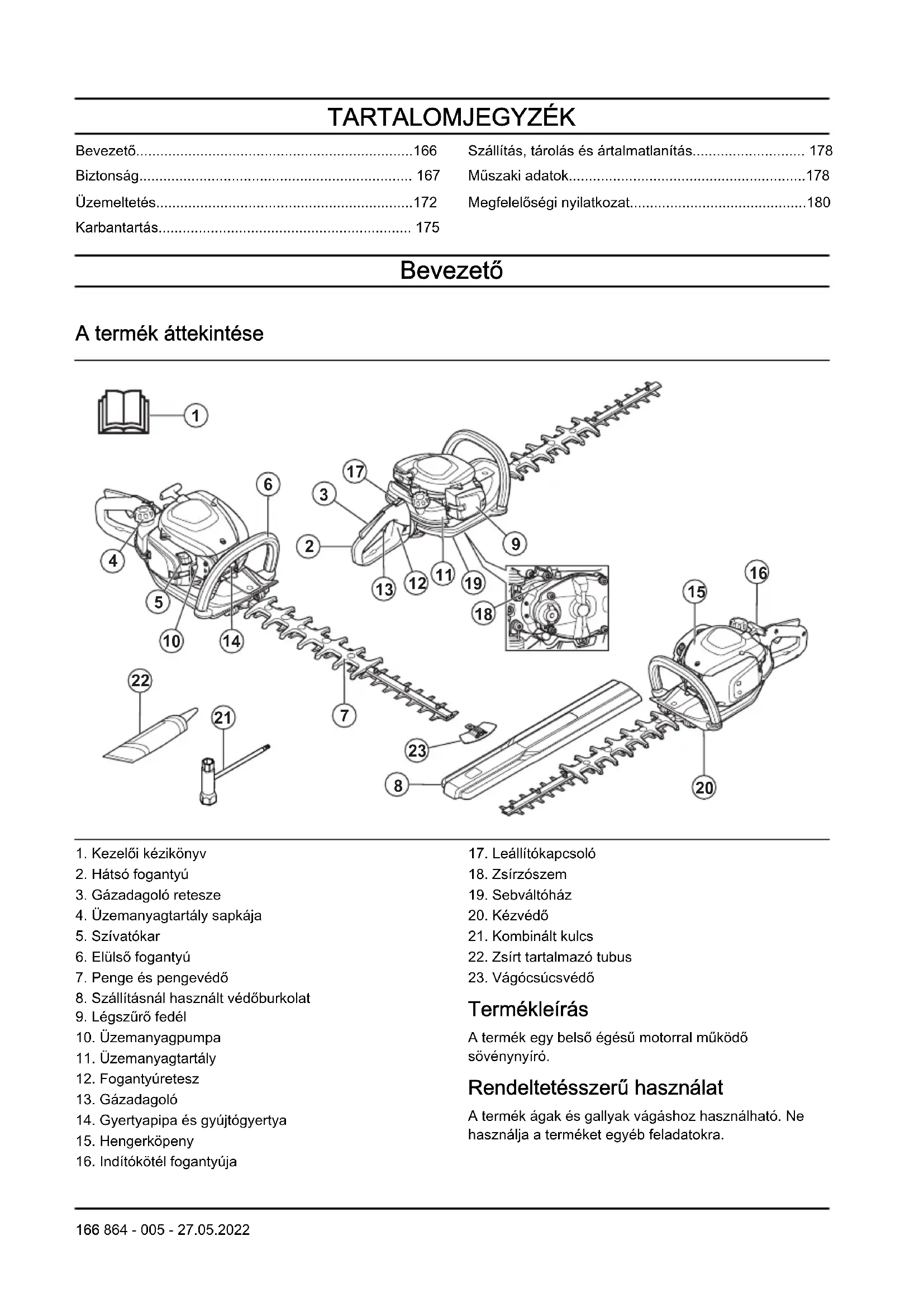

A termék áttekintése

1. Kezelői kézikönyv
2. Hátsó fogantyú
3. Gázadagoló retesze
4. Üzemanyagtartály sapkája
5. Szívatókar
6. Elülső fogantyú
7. Penge és pengevédő
8. Szállításnál használt védőburkolat
9. Légszűrő fedél
10. Üzemanyagpumpa
11. Üzemanyagtartály
12. Fogantyúretesz
13. Gázadagoló
14. Gyertyapipa és gyújtógyertya
15. Hengerköpeny

16. Indítókötél fogantyúja

17. Leállítókapcsoló

18. Zsírzószem
19. Sebváltóház
20. Kézvédő
21. Kombinált kulcs
22. Zsírt tartalmazó tubus
23. Vágócsúcsvédő

Termékleírás

A termék egy belső égésű motorral működő sövénynyíró.

Rendeltetésszerű használat

A termék ágak és gallyak vágáshoz használható. Ne használja a terméket egyéb feladatokra.

A terméken található jelzések

Stop.

Körültekintően járjon el, és megfelelően használja a terméket. A gép a kezelő és mások súlyos sérülését és halálát is okozhatja.

Olvassa el figyelmesen a használati utasítást, és győződjön meg arról, hogy megértette azt, mielőtt a terméket használatba veszi.

Használjon jóváhagyott fülvédőt és védőszemüveget.

Használjon jóváhagyott védőkesztyüt.

Használjon csúszásálló munkavédelmi bakancsot.

Alapjárat-beállító csavar.

Magas fordulatszám tűje.

Alacsony fordulatszám tűje.

A 2000/14/EK számú európai irányelvnek és New South Wales „Környezetben történő munkavégzés (zajszabályozás) szabályozása, 2017” irányelvének megfelelő környezeti zajszennyezés. A zajszennyezésre vonatkozó adatok a gép címkéjén és a Műszaki adatok című fejezetben találhatók.

Ez a termék megfelel a vonatkozó EK-irányelveknek.

A termék megfelel a vonatkozó egyesült királyságbeli irányelveknek.

ééééhhxxxx A tipustáblán megtalálható a sorozat- szám. éééé a gyártási év és hh pedig a gyártási hét.

Megjegyzés: A terméken szereplő többi jel/címke egyes piacok specifikus vizsgáztatási követelményeire vonatkozik.

Euro V. kibocsátási norma

FIGYELMEZTETÉS: A motor módosítása érvényteleníti a termékre vonatkozó európai uniós típusjóváhagyást.

Biztonság

Biztonsági meghatározások

A figyelmeztetések, óvintézkedések és megjegyzések a használati utasítás kiemelten fontos részeire hívják fel a figyelmet.

FIGYELMEZTETÉS: Akkor

használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a kezelő vagy a közelben tartózkodók sérülésének vagy halálának veszélye.

VIGYÁZAT: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a vagyoni kár, illetve a termék

vagy a környező terület károsodásának veszélye.

Megjegyzés: További információt biztosít az adott helyzetben szükséges tennivalókról.

Általános biztonsági utasítások

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

- Helytelen vagy gondatlan használat esetén a termék veszélyessé válhat, és súlyos, akár halálos sérülést

is okozhat. Rendkívül fontos, hogy elolvassa és megértse a jelen használati utasítást.

- A termék működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a termék alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.

- Az erős rezgés miatt a vérkeringési zavarokban szenvedő személyeknél ér- vagy idegsérülések léphetnek fel. Forduljon orvoshoz, ha olyan tüneteket tapasztal, amelyek az erős rezgés hatására jöhettek létre. Ezek a tünetek többek között zsibbadás, érzéskiesés, bizsergés, szúró érzés, fájdalom, erőtlenség, a bör színének vagy felületének megváltozása. A tünetek többnyire az ujjakban, a kézben vagy a csuklóban jelentkeznek. Alacsony hőmérsékleten a veszély növekedhet.

- Ha munka közben elbizonytalanodik a munka folytatását illetően, kérje szakember tanácsát. Forduljon kereskedőhöz vagy márkaszervizhez. Ne használja a gépet olyan feladatok elvégzésére, amelyekhez úgy véli, nem rendelkezik elegendő szakértelemmel.

- Más személyek vagy vagyontárgyaik veszélyeztetéséért, illetve a sérelmükre bekövetkezett balesetekért a készülék kezelője felel.

- Soha ne engedje meg senkinek a termék használatát, amíg nem győződött meg arról, hogy az illető elolvasta és megértette a használati utasítás tartalmát.

- Soha ne engedje, hogy gyermekek használják a terméket, vagy a gép közelében tartózkodjanak. Mivel a termék rugós leállítókapcsolóval van felszerelve, és enyhe mozgatással vagy az indítókarra kifejtett kis erővel is beindítható, bizonyos körülmények között kisgyermekek is elegendő erőt tudnak kifejteni a termék elindításához. Ez súlyos személyi sérüléshez vezethet. Ezért a gyertyapipát mindig húzza le a gyújtógyertyáról, ha nem tudja folyamatosan felügyelni a terméket.

- A termék gyermekektől elzárva tartandó.

- Soha ne használja a terméket, ha fáradt, ha szeszesitalt fogyasztott, vagy ha olyan gyógyszert szed, amely befolyásolhatja a látását, az ítélőképességét vagy a koordinációs képességét.

- Soha ne használjon olyan terméket, amely hibás. Végezze el a jelen használati utasításban előírt ellenőrzési, karbantartási és szervizműveleteket. Bizonyos karbantartási és szervizmunkákat szakembernek kell végrehajtania. Lásd a Karbantartás című fejezetben szereplő utasításokat.

- Soha ne használjon olyan terméket, amelynek eredeti konstrukcióján bármilyen módon is változtattak.

Biztonsági utasítások az üzemeltetéshez

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

- Ne használja a terméket szélsőséges időjárási körülmények között, például nagy hidegben illetve nagy melegben és/vagy párás éghajlaton.

- A hibás kés használata növeli a balesetveszélyt.

- Ügyeljen arra, hogy munkavégzés közben senki ne jöjjön 15 méternél közelebb.

- Vizsgálja meg környezetét, és győződjön meg róla, hogy sem ember, sem állat nem kerülhet kapcsolatba a termékkel.

- Ellenőrizze a munkaterületet. Távolítson el minden olyan tárgyat, amelyet a termék kivethet.

- Mindig gondoskodjon róla, hogy biztonságos és stabil munkahelyzetben dolgozzon.

- Amikor a termék működésben van, ne hagyja a gépet felügyelet nélkül.

- Ügyeljen rá, hogy keze és lába ne érhessen az egységhez, amikor a motor jár.

- Ha munka közben valami beszorul a kések közé, állítsa le a motort, és várja meg, amíg teljesen leáll. Csak ezután tisztítsa meg a késeket. Válassza le a vezetéket a gyújtógyertyáról. Lásd: A kések ellenőrzése177. oldalon.

- A motor leállítása után se a kezével, se a lábával ne érjen a vágóegységhez, amíg az teljesen le nem áll.

- Ügyeljen az ágakon lévő gallyakra, melyek vágás közben elrepülhetnek.

- Amikor fülvédőt visel, mindig figyeljen a figyelmeztető jelzésekre és hangokra. A motor leállítása után azonnal vegye le a fülvédőket.

- Csak akkor dolgozzon létrán, széken vagy más emelvényen, ha azt teljes mértékben rögzítette.

- Mindig két kézzel fogja a terméket. A terméket a teste előtt tartsa.

- Ha a termék bármilyen idegen tárgynak ütközik vagy rezegni kezd, azonnal állítsa le. Válassza le a vezetéket a gyújtógyertyáról. Ellenőrizze, hogy a termék nem sérült-e meg. Javítson ki minden sérülést.

- Az áramütés veszélyének elkerülése érdekében győződjön meg arról, hogy a gyújtógyertya-pipa és a gyújtáskábel nem sérült.

- Ellenőrizze, hogy az anyák és csavarok szorosan meg vannak-e húzva.

- Ügyeljen arra, hogy a sebváltóház kenése megfelelő legyen. Lásd: A sebváltóház kenése 177. oldalon.

- A sebváltóház a termék használata közben felforrósodik. Ne érjen a sebváltóházhoz, különben megégetheti magát.

- A gép beindítása előtt az összes burkolatot és védőlemezt fel kell szerelni.

- Mindig szerelje fel a vágóegység szállítási biztosítószerkezetét, ha nem használja a terméket.

Személyi védőfelszerelés

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A termék használata során viseljen jóváhagyott személyi védőfelszerelést. A személyi védőfelszerelés nem küszöböli ki teljes mértékben a sérülés kockázatát, de csökkenti a sérülés mértékét, ha bekövetkezik a baleset. A megfelelő felszerelés kiválasztásában kérje a kereskedő segítségét.
• Használjon elegendő hangtompító hatással rendelkező, jóváhagyott fülvédőt. Hosszú távon a tartós zajártalom maradandó halláskárosodást okozhat.
• Használjon jóváhagyott védőszemüveget. Ha arcvédőt használ, jóváhagyott védőszemüveget is kell viselnie. Jóváhagyott védőszemüvegek azok, amelyek megfelelnek az ANSI Z87.1 (USA) illetve EN 166 (EU-országok) szabványoknak.

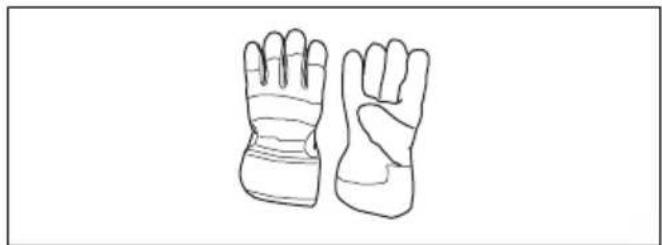

- Ha szükséges, viseljen kesztyűt – például a vágószerkezet felhelyezésekor, ellenőrzésekor vagy tisztításakor.

- Viseljen stabil, csúszásgátló talppal ellátott csizmát vagy cipőt.

- Viseljen sűrű szövésű anyagból készült ruházatot. Vastag, hosszú nadrágot és hosszú ujjú felsőrészt viseljen. Ne viseljen bő ruházatot, mert az beakadhat

a gallyakba és a bokrok ágaiba. Ne viseljen ékszereket, rövidnadrágot, szandált, illetve ne legyen mezítláb. Igazítsa haját vállmagasság fölé.
- Tartson elsősegélykészletet a közelben.

Biztonsági eszközök a terméken

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ne használjon olyan terméket, amelynek hibásak a biztonsági eszközei.
• Rendszeresen ellenőrizze a biztonsági eszközöket. A biztonsági eszközök meghibásodása esetén vegye fel a kapcsolatot a Husqvarna szervizműhellyel.

A gázadagoló reteszének ellenőrzése

1. Győződjön meg arról, hogy a gázadagoló retesze (A) és a gázadagoló (B) akadálymentesen mozog, a visszatérítő rugó pedig megfelelően működik.

A B D

1. Nyomja le a gázadagoló reteszét, és győződjön meg arról, hogy a felengedése után visszatér alaphelyzetbe.

1. Ellenőrizze, hogy a reteszt elengedve a gázadagoló alapjárati pozícióban reteszelődik-e.

1. Indítsa be a terméket, és adjon teljes gázt.

2. Engedje el a gázadagolót, és győződjön meg róla, hogy a kések megállnak és mozdulatlanok maradnak.

FIGYELMEZTETÉS: Ha a kések a gázadagoló alapjárati helyzetében is mozognak, akkor be kell állítani a karburátor alapjárati fordulatszámát. Lásd: Az alapjárati fordulatszám beállítása176. oldalon.

A leállítókapcsoló ellenőrzése

1. Indítsa be a motort.

2. Nyomja a leállítókapcsolót a stop pozícióba, és ellenőrizze, hogy a motor leállt-e.

FIGYELMEZTETÉS:

A leállítókapcsoló automatikusan visszaáll indítási helyzetbe. A véletlen beindítás elkerülése érdekében a termék

összeállításakor vagy karbantartásakor távolítsa el a gyertyapipát a gyújtógyertyáról.

A kézvédő ellenőrzése

A kézvédő védelmet nyújt a kések okozta sérülésekkel szemben.

1. Állítsa le a motort.
2. Ellenőrizze, hogy a kézvédő megfelelően fel van-e szerelve.
3. Ellenőrizze, hogy nem található-e sérülés a kézvédön.

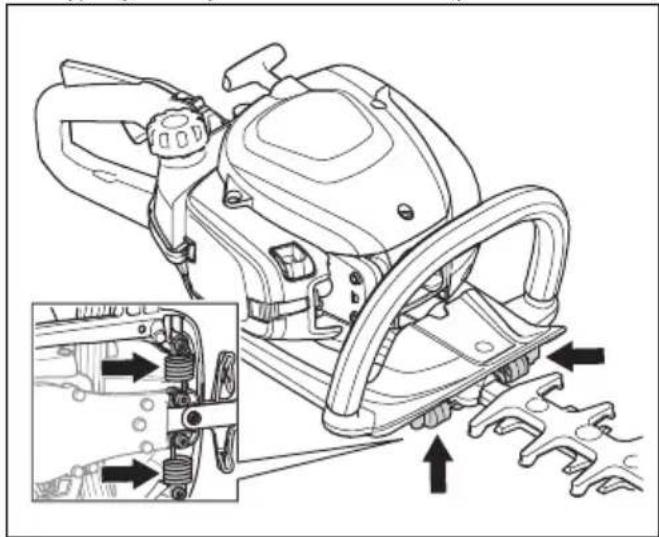

A rezgéscsillapító rendszer ellenőrzése

A rezgéscsillapító rendszer csökkenti a fogantyúk rezgését. A rezgéscsillapító egységek elválasztják egymástól a termék förészét és a fogantyúegységet.

1. Ellenőrizze, hogy az egységek nem sérültek-e meg vagy deformálódtak-e el.
2. Győződjön meg arról, hogy a rezgéscsillapító egységek megfelelően vannak-e rögzítve.

A hangfogó ellenőrzése

FIGYELMEZTETÉS:

Semmiképpen ne használjon olyan terméket, amelyiken nincs vagy hibás a hangfogó. A hibás kipufogódob megnövelheti a zajszintet és a tűzveszélyt. Ne használja a terméket szikrafogó háló nélkül vagy szakadt szikrafogó hálóval. Ha a szikrafogó háló megsérült, akkor ki kell cserélni.

FIGYELMEZTETÉS: A hangfogó működés közben felforrósodik, alapjárati fordulatszámon is.

VIGYÁZAT: Ha a szikrafogó háló gyakran eltömődik, ez annak lehet a jele, hogy csökkent a katalizátor teljesítménye. A hangfogó ellenőrzésével kapcsolatban forduljon a szakszervizhez. Egy eltömődött szikrafogó háló a termék túlmelegedéséhez, valamint a henger és a dugattyú sérüléséhez vezet.

FIGYELMEZTETÉS: A hangfogó belső felületei rákkeltő vegyi anyagokat tartalmaznak. Ha a hangfogó meghibásodott, figyeljen, hogy ne érjen ezekhez az elemekhez.

A hangfogó minimálisra csökkenti a zajszintet, és elvezeti a kipufogógázokat a kezelő közeléből.

A katalizátorral ellátott hangfogó csökkenti a káros kipufogógázok mennyiségét.

1. Állítsa le a motort.
2. Keressen sérüléseket és deformációt.
3. Ellenőrizze, hogy a hangfogó megfelelően csatlakozik-e a termékhez.
4. Tisztítsa meg a szikrafogó hálót egy drótkefe segítségével.

A kések és a pengevédő ellenőrzése

A kések külső részei pengevédőként funkcionálnak.

A pengevédő védelmet nyújt a vágásokkal szemben.

1. Állítsa le a motort, és győződjön meg arról, hogy a kések leálltak-e.
2. Távolítsa el a gyertyapipát a gyújtógyertyáról.
3. Vegyen fel védőkesztyűt.
4. Ellenőrizze, hogy a kés és a pengevédő nem sérült-e, vagy nem hajlott-e meg. A sérült vagy meghajlott kést és a sérült pengevédőt minden esetben ki kell cserélni.
5. Ellenőrizze, hogy a pengék és a pengevédő csavarjai szorosan meg vannak-e húzva.

Üzemanyaggal kapcsolatos biztonság

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ne indítsa be a terméket, ha üzemanyag vagy motorolaj került rá. Távolítsa el a nem kívánt üzemanyagot/motorolajat és hagyja megszáradni a terméket.
• Ha a kiömlött üzemanyag a ruhájára csöppent, öltözzön át azonnal.
• Ügyeljen arra, hogy ne kerüljön üzemanyag a testére, mert az sérülést okozhat. Ha üzemanyag került a testére, távolítsa el szappannal és vízzel.
• Ne indítsa be a motort, ha szivárog a motor. Vizsgálja meg rendszeresen a motort szivárgás szempontjából.
• Bánjon óvatosan az üzemanyaggal. Az üzemanyag gyúlékony, a gözei robbanásveszélyesek, ezért súlyos, akár végzetes sérülést is okozhat.
• Ne lélegezze be az üzemanyag gőzeit, egészségkárosodást okozhatnak. Gondoskodjon megfelelő légáramlásról.
• Az üzemanyag vagy a motor közelében ne dohányozzon.
• Az üzemanyag vagy a motor közelébe ne tegyen forró tárgyakat.
• Ne tankoljon járó motornál.
  • Várja meg a tankolással, amíg lehül a motor.
• Tankolás előtt nyissa meg lassan a tanksapkát, engedje ki óvatosan a nyomást.
• Ne beltérben tankoljon. A nem elegendő mértékű légáramlás fulladás vagy szén-monoxid miatt egészségkárosodást, akár halált is okozhat.
• Húzza meg teljesen az üzemanyagtartály sapkáját. Ha az üzemanyagtartály sapkája nincs meghúzva, tűzveszélyt okoznat.
• Beindítás előtt vigye a terméket legalább 3 m távolságra a tankolás helyétől.
• Ne töltse teljesen tele az üzemanyagtartályt. Hő hatására az üzemanyag kitágul. Hagyjon egy kis helyet az üzemanyagtartály tetejénél.

Biztonsági utasítások a karbantartáshoz

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Állítsa le a motort, és győződjön meg arról, hogy a vágószerkezet megállt-e. A karbantartás elvégzése előtt várja meg, amíg a termék lehül.

• A karbantartás megkezdése előtt vegye le a gyertyapipát.

• A motorból származó kipufogógázok szénmonoxidot tartalmaznak. Á szén-monoxid egy szagtalan, mérgező, rendkívül veszélyes gáz, amely halált okozhat. Ne működtesse a járművet beltérben vagy zárt helyen.

• A motor kipufogógázai forróak, a gázokkal együtt akár szikrák is távozhatnak a motorból. Ne működtesse a terméket zárt helyiségben vagy gyúlékony anyagok közelében.

• A gyártó által nem jóváhagyott tartozékok és változtatások súlyos sérülést vagy halált okozhatnak. Ne végezzen módosításokat a terméken. Mindig eredeti tartozékokat használjon.

• Megnövekszik a személyi sérülés és a termék károsodásának kockázata, ha nem végez rendszeresen karbantartást, vagy azt helytelenül végzi.

• Csak a használati utasítás által javasolt karbantartási feladatokat végezze el. Minden egyéb szervizelési munkát hagyjon egy jóváhagyott Husqvarna szervizműhelyre.
• Végeztesse a termék rendszeres szervizelését hivatalos Husqvarna szervizműhellyel.
• A sérült, kopott vagy törött alkatrészt cserélje ki.

Üzemeltetés

Bevezető

FIGYELMEZTETÉS: A termék használata előtt figyelmesen olvassa el a biztonságról szóló fejezetet.

Üzemanyag

A termékben kétütemű motor működik.

VIGYÁZAT: A nem megfelelő üzemanyag használata a motor károsodásához vezethet. Benzin és kétütemű motorolaj keverékét használja üzemanyagként.

Előkevert üzemanyag

- A jó teljesítmény és a motor élettartamának megnövelése érdekében előkevert Husqvarna alkilüzemanyagot használjon. Ez az üzemanyagtípus kevesebb a hagyományos üzemanyagokhoz képest kevesebb vegyszert tartalmaz, így a kipufogó károsanyag-kibocsátása is mérséklődik. Az égés után visszamaradó anyagok mennyisége ezen üzemanyag esetében kevesebb, ami tisztább állapotban tartja a motor alkotóelemeit.

Az üzemanyag keverése

Benzin

- Jó minőségű, legfeljebb 10% etanolt (E10) tartalmazó, ólmozatlan benzint használjon.

VIGYÁZAT: Ne használjon 90 RON/87 AKI értéknél alacsonyabb oktánszámú benzint. Alacsonyabb oktánszám esetén kopogás jelentkezhet a motorban, ami a motor károsodását okozhatja.

Kétütemű motorhoz való olaj

• A legjobb eredmények és teljesítmény érdekében használjon Husqvarna kétütemű motorolajat.
• Ha nem áll rendelkezésre Husqvarna kétütemű motorolaj, használjon más jó minőségű, léghűtéses motorokhoz készült kétütemű olajat. A megfelelő olaj kiválasztását illetően forduljon az illetékes szakszervizhez.

VIGYÁZAT: Ne használjon vízhűtéses külső motorokhoz való kétütemű motorolajat (más néven „outboard” olajat). Soha ne használjon négyütemű motorokhoz való olajat.

Benzin és kétütemű olaj összekeverése

Benzin, liter Kétütemű olaj,	liter
	2% (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

VIGYÁZAT: Kisebb mennyiségű üzemanyag kikeverésekor fennáll a veszélye, hogy az apróbb hibák jelentősen befolyásolják a keverési arányt. A helyes keverési arány érdekében gondosan mérje ki a keverékhez adagolandó olaj mennyiségét.

1. Töltse bele a benzin felét egy üzemanyaghoz való, tiszta tartályba.
2. Töltse be a teljes olajmennyiséget.
3. Rázza össze az üzemanyag-keveréket.
4. Öntse bele a benzin megmaradó részét a tartályba.
5. Óvatosan rázza össze az üzemanyag-keveréket.

VIGYÁZAT: Ne keverjen be 1 havi adagnál több üzemanyagot egyszerre.

Az üzemanyagtartály feltöltése

FIGYELMEZTETÉS: Biztonsága érdekében tartsa be az alábbi eljárást.

1. Állítsa le a motort, és várja meg, amíg lehül.
2. Tartsa tisztán az üzemanyagtartály sapkájának környékét.

1. Rázza össze a tartályt, és győződjön meg róla, hogy az üzemanyag megfelelően összekeveredett-e.
2. Lassan távolítsa el az üzemanyagtartály sapkáját, hogy kiengedje a nyomást.
3. Töltse fel az üzemanyagtartályt.

VIGYÁZAT: Ügyeljen arra, hogy ne töltsön túl sok üzemanyagot az üzemanyagtartályba. Hő hatására az üzemanyag kitágul.

1. Húzza meg óvatosan az üzemanyagtartály sapkáját.

2. Távolítsa el a kiömlött üzemanyagot a termékről és környékéről.

3. A motor beindítása előtt, vigye el a terméket a tankolás helyétől és forrásától legalább 3 m távolságra.

Megjegyzés: Ha szeretné megtudni, hogy az üzemanyagtartály hol van a terméken, lásd: A termék áttekintése166. oldalon.

A vágócsúcsvédő felszerelése

1. Távolítsa el a vágócsúcsvédön található anyát és csavart.
2. Szerelje fel a vágócsúcsvédőt a vágócsúcsra.
3. Helyezze be a csavart, és húzza meg 7 Nm nyomatékkal.
4. Helyezze fel az anyát, és húzza meg 5 Nm nyomatékkal.

A fogantyú beállítása

A hátsó fogantyú magassága 3 különböző fokozatban állítható.

- Oldja ki a fogantyúreteszt, és fordítsa el a fogantyút.

A termék hideg motorral való elindítása

1. Húzza a szívatókart szívató állásba.

1. Nyomja meg körülbelül 6 alkalommal az üzemanyagpumpát, amíg el nem kezd üzemanyaggal telítődni. Az üzemanyagpumpát nem szükséges teljes mértékben megtölteni.
2. Nyomja a géptestet bal kézzel a talajnak. Ne lépjen rá a termékre.
3. A jobb kezével húzza lassan az indítózsinór fogantyúját addig, amíg ellenállást nem érez, majd húzza meg gyorsan, teljes erővel.

FIGYELMEZTETÉS: Ne tekerje az indítózsinórt a keze köré.

VIGYÁZAT: Ne húzza ki teljesen az indítózsinórt, és ne engedje el a berántókötél fogantyúját.

1. Addig húzza az indítózsinórt, amíg a motor be nem indul, majd nyomja a szívatókart az eredeti pozíciójába.

FIGYELMEZTETÉS: A motor beindulásakor a kések mozogni kezdenek.

1. Addig húzza az indítózsinór fogantyúját, amíg a motor be nem indul.
2. A gázadagoló megnyomásával majd elengedésével állítsa a motort alapjárati fordulatszámra.
3. A gázadagolót fokozatosan lenyomva növelje a motorfordulatszámot.
4. Ellenőrizze, hogy a motor egyenletesen jár-e.

A termék meleg motorral való elindítása

1. Nyomja a géptestet bal kézzel a talajnak. Ne lépjen rá a termékre.
2. A jobb kezével húzza lassan az indítózsinór fogantyúját addig, amíg ellenállást nem érez, majd húzza meg gyorsan, teljes erővel. Addig folytassa, amíg a motor be nem indul.

Megjegyzés: A termék beindításával kapcsolatos további információkért lásd: A termék hideg motorral való elindítása174. oldalon

A termék leállítása

- A motor leállításához állítsa a leállítókapcsolót a stop pozícióba.

VIGYÁZAT: A leállítókapcsoló automatikusan visszaáll üzemelési helyzetbe.

A termék működtetése

1. Az oldalak vágását kezdje a talajról, majd mozgassa felfelé a terméket a sövény mentén. Ügyeljen rá, hogy a géptest ne érjen a sövényhez.

FIGYELMEZTETÉS: Ügyeljen rá, hogy a vágófelszerelés elülső része ne érjen a talajhoz.

1. A fordulatszámot a munkaterhelésnek megfelelően állítsa be.
2. Tartsa a terméket a testéhez közel, így stabil testtartást vehet fel.
3. Legyen körültekintő, és lassan működtesse a terméket.

Karbantartás

Bevezető

FIGYELMEZTETÉS: A termék

karbantartása elött olvassa el és értelmezze

a biztonsággal foglalkozó fejezetet.

Karbantartási terv

Karbantartás	Működte-tés előtt	40 üze-móra után	100 üze-móra után
Tisztítsa meg a külső felületeket. Minden használat után.
Tisztítsa meg a hangfogót, a kipufogócsövet és a motort a levelektől, szennye-ződésektől és a felesleges kenőanyagtól.	Minden használat után.
Győződjön meg arról, hogy a vágófelszerelés alapjárati fordulatszámon nem mozog.	X
Ellenőrizze a leállítókapcsolót. X
Keressen sérülést és repedést a vágófelszerelésen és a vágófelszerelés védő-burkolatán. Ha sérült, cserélje ki.	X
Keressen sérülést és repedést a kézvédőn. Ha sérült, cserélje ki. X
Ellenőrizze a gázadagoló reteszét és a gázadagolót. X
Keressen szivárgást a motoron, az üzemanyagtartályon és az üzemanyag-veze-tékeken.	X
Húzza meg a csavarokat és az anyákat. X
Ellenőrizze, hogy az üzemanyagszűrő nincs-e elszennyeződve, és hogy az üzemanyag-vezetéken nincsenek-e repedések vagy egyéb sérülések. Ha szük-séges, cserélje ki.	X
Keressen sérülést az indítón és az indítózsinóron. X
Légszűrő tisztítása. Szükség esetén cserélje ki. X
Keressen sérülést és repedést a rezgéscsillapító egységeken. X
Ellenőrizze a gyújtógyertyát – to A gyújtógyertya ellenőrzése. 176. oldalon.		X
Tisztítsa ki a hűtőrendszert. X
Tisztítsa meg a porlasztó külsejét és környezetét. X
Tisztítsa meg vagy cserélje a szikrafogó hálót. X
Tisztítsa meg az üzemanyagtartály belső felületét. X
Ellenőrizze a gyújtógyertyát. X
Ellenőrizze, hogy a sebváltóház fel van-e töltve zsírral. X

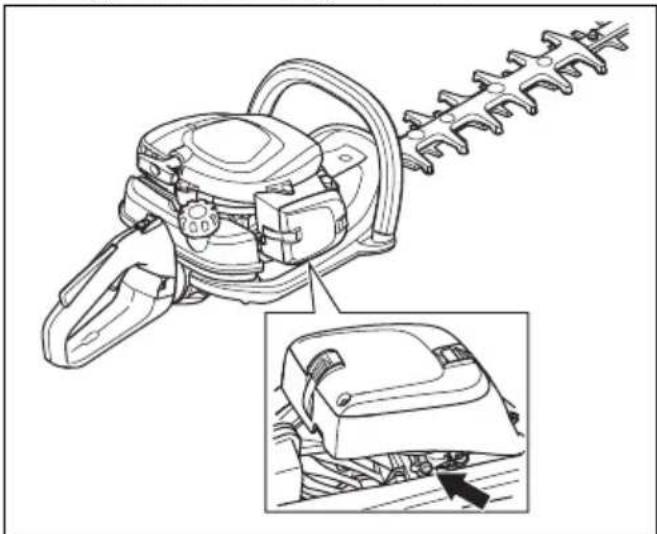

Az alapjárati fordulatszám beállítása

1. Tisztítsa meg a levegőszűrőt és szerelje fel a levegőszűrő fedelét.
2. Indítsa el a terméket – lásd: A termék hideg motorral való elindítása174. oldalon.
3. Csavarja a T jelzésű alapjárat-beállító csavart az óramutató járásával megegyező irányba, amíg a vágófelszerelés mozogni nem kezd.

1. Csavarja a T csavart az óramutató járásával ellenkező irányba addig, amíg a vágófelszerelés forgása le nem áll.

FIGYELMEZTETÉS: Ha az alapjárati fordulatszám beállításakor a vágófelszerelés tovább működik, forduljon a legközelebbi szakszervizhez. Ne használja a terméket addig, amíg az nincs megfelelően beállítva vagy megjavítva.

Megjegyzés: Az alapjárati fordulatszám akkor van helyesen beállítva, ha a motor minden helyzetben egyenletesen jár. Az ajánlott alapjárati fordulatszámmal kapcsolatban lásd: Műszaki adatok178. oldalon.

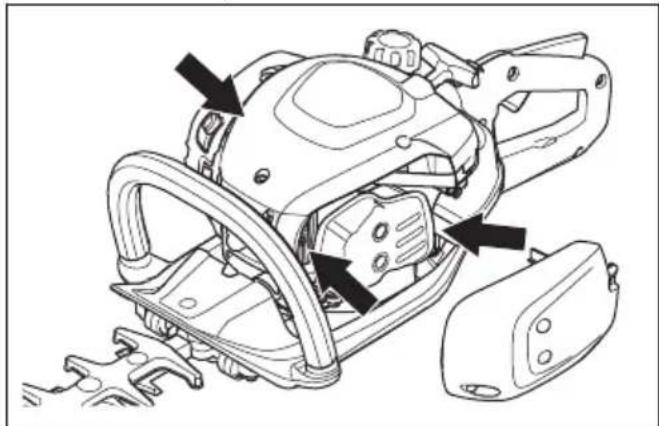

A hütörendszer kitisztítása

A hütörendszer alacsonyan tartja a motor hőmérsékletét. A hütörendszer magában foglalja a hengeren lévő hütöbordákat és az indítószerkezet házát.

VIGYÁZAT: A levelek könnyedén eltömíthetik az üzemanyagtartály és a forgattyúház között lévő levegőbeömlő nyílást. Tisztítsa meg teljesen a levegőbeömlő nyílást.

1. Tisztítsa meg kefével a hütőrendszert hetente egyszer, illetve szükség esetén ennél gyakrabban.

2. Ellenőrizze, hogy nem szennyeződött-e a hűtőrendszer, illetve nincs-e eltömődve.

A gyújtógyertya ellenőrzése.

VIGYÁZAT: Használja mindig az előírt típusú gyújtógyertyát. A nem megfelelő gyújtógyertya károsíthatja a terméket.

• Vizsgálja meg a gyújtógyertyát, ha gyenge a motor, nehezen indul, vagy egyenetlen az alapjárata.
• A gyújtógyertya elektródái közötti lerakódások kialakulásának csökkentése érdekében tartsa be az alábbi utasításokat:
  a) gondoskodjon az alapjárati fordulatszám megfelelő beállításáról;
  b) gondoskodjon a megfelelő üzemanyagkeverékröl;
  c) gondoskodjon a levegőszűrő tisztaságáról.
• Ha a gyújtógyertya piszkos, tisztítsa meg, és ellenőrizze, hogy a szikraköz megfelelő-e, lásd: Műszaki adatok178. oldalon.

- Szükség esetén cserélje ki a gyújtógyertyát.

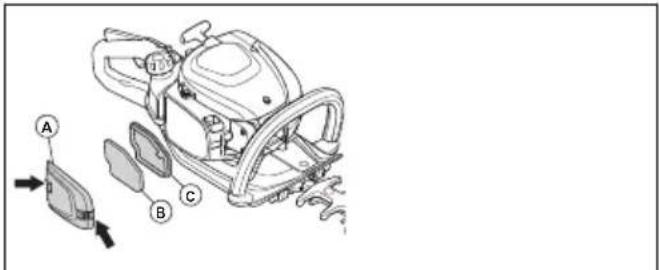

A levegőszűrő megtisztítása

Rendszeresen tisztítsa meg a levegőszűrőt a szennyeződéstől és a portól. Ezzel megelőzheti a karburátor működési hibáit, az indítási problémákat, a motorteljesítmény csökkenését, a motor alkatrészeinek kopását és a szokásosnál nagyobb üzemanyag-fogyasztást.

1. Vegye le a levegőszűrő fedelét (A).

2. Vegye le a szivacsszüröt (B) és a filcszüröt (C) a szürökeretröl.

1. Cserélje ki a filcszüröt (C).

2. Meleg, szappanos víz segítségével tisztítsa meg a szivacsszűrőt (B).

Megjegyzés: A hosszú ideje használt levegőszűrőt nem lehet teljesen kitisztítani. Rendszeresen cserélje ki a levegőszűrőt, és minden esetben cserélje ki a meghibásodott levegőszűrőt.

1. Győződjön meg arról, hogy a szivacsszűrő (B) teljesen megszáradt-e.

2. Tegyen légszűrőolajat a szivacsszűrőre (B). Lásd: Levegőszűrő kezelése olajjal177. oldalon

3. Tisztítsa meg a légszűrő fedelének (A) belső felületét. Ezt sürített levegő vagy egy kefe segítségével végezheti el.

Levegőszűrő kezelése olajjal

VIGYÁZAT: Mindig speciális Husqvarna légszűrőolajat használjon. Ne használjon másféle olajat.

FIGYELMEZTETÉS: Vegyen fel védőkesztyűt. A légszűrőolaj bőrirritációt okozhat.

1. Tegye be a levegőszűröt egy műanyag tasakba.
2. Tegyen olajat a műanyag tasakba.
3. Dörzsölje át a műanyag tasakot, hogy az olaj egyenletesen átitassa a levegőszűrőt.
4. Még a műanyag tasakban nyomkodja ki a levegőszűrőből a felesleges olajat.

A sebváltóház kenése

• Használjon speciális Husqvarna zsírt. Az ajánlott zsírral kapcsolatos további információkért forduljon az illetékes szakszervizhez.
  • Vigye fel a zsírt a zsírzószemen keresztül.

VIGYÁZAT: Ne töltse fel teljesen a sebváltóházat.

A kések tisztítása és kenése

1. A termék használata előtt és után tisztítsa meg a késeket a nemkívánatos anyagoktól.
2. Hosszú időtartamú tárolás előtt kenje be a késeket kenőanyaggal.

Megjegyzés: Az ajánlott tisztítószerekkel és kenőanyagokkal kapcsolatos további információkért forduljon az illetékes szakszervizhez.

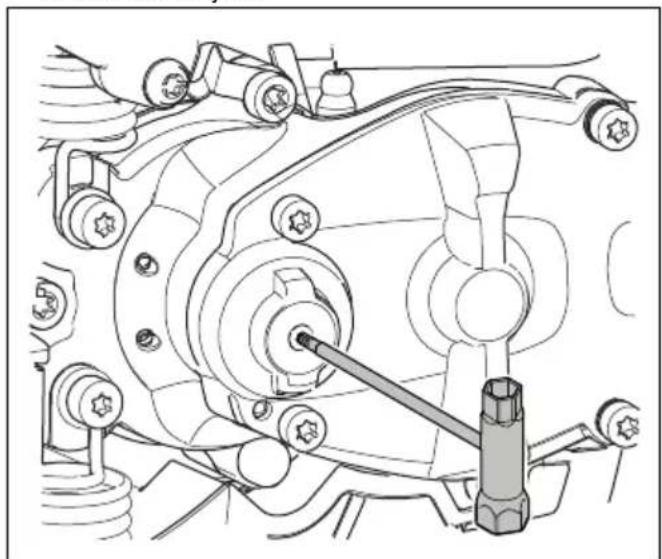

A kések ellenőrzése

1. Távolítsa el a sebváltóházon lévő sapkát.

2. Ellenőrizze, hogy a pengék szabadon forognak-e. Helyezze a kombinált kulcsot a sebváltóházba, majd fordítsa el az óramutató járásával egyező és ellentétes irányba.

1. Ellenőrizze, hogy nem található-e sérülés vagy deformáció a kések élein.

2. A késeken lévő sorjákat reszelő segítségével távolíthatja el.

Szállítás, tárolás és ártalmatlanítás

Szállítás és raktározás

- Tárolás előtt mindig várja meg, amíg a termék lehül.

- A termék és az üzemanyag tárolásához és szállításához győződjön meg róla, hogy nincsenek szivárgások vagy gőzök. Szikra vagy nyílt láng, például elektromos készülékektől vagy kazánoktól, tüzet okozhat.

- Mindig engedélyezett tartályokat használjon az üzemanyag tárolására és szállítására.

- Szállítás vagy hosszú távú tárolás előtt ürítse ki az üzemanyagot a termékből. A felesleges üzemanyagot adja le egy erre kijelölt gyűjtőponton.

- Szállításhoz és tároláshoz helyezze fel a szállítási biztosítószerkezetet.

- Távolítsa el a gyertyapipát a gyújtógyertyáról.

- Szállításkor rögzítse a terméket. Győződjön meg arról, hogy nem tud elmozdulni.

- Hosszú távú tárolás előtt tisztítsa meg a terméket és végezzen rajta karbantartást.

Műszaki adatok

Műszaki adatok

	522HD60X 522HDR60	X 522HDR75X
Motor
Hengerűrtartalom, cm3	21,7 21,7 21,7
Üresjárati fordulatszám, ford/perc 3000 3000	3000
Javasolt maximális fordulatszámot, ford/perc 9200 9200 9200
Legnagyobb motorteljesítmény az ISO 8893 szerint, kW/hp @ rpm	0,6/0,8 @ 7800 0,6/0,8	@ 7800 0,6/0,8 @ 7800
Katalizátoros hangtompító Igen Igen Igen
Gyújtásrendszer
	522HD60X 522HDR60X 522HDR75X
Gyújtógyertya NGK CMR6A NGK CMR6A NGK CMR6A
Elektródahézag, mm 0,5 0,5 0,5
Üzemanyag
Üzemanyagtartály ürtartalma, l/cm3	0,45/450 0,45/450 0,45/450
Tömeg
Üzemanyag nélkül, kg 4,9 5,0 5,2
Zajkibocsátás34
Hangteljesítményszint, mért dB (A) érték 101	101 101
Hangteljesítményszint, garantált , LWA dB (A)	102 102 102
Zajszintek35
A kezelő hallószervére gyakorolt, EN ISO 10517 szerint mért hangnyomásszint, dB(A)	93 93 93
Rezgésszintek36
Az EN ISO 10517 szerint mért ekvivalens rezgésszintek (ahv,eq) a fogantyúknál, m/s2:
Első/hátsó fogantyú, m/s2	2,7/1,2 2,8/1,3 2,1/2.2
Kések
Típus Kétoldalas Kétoldalas Kétoldalas
Vágáshossz, mm 600 600 750
Vágási sebesség, vágás/perc	4400	3200	3200

Megfelelőségi nyilatkozat

EU megfelelőségi nyilatkozat

A Husqvarna AB, SE-561 82 Huskvarna, Sweden (tel.: [phone]), a saját felelősségére kijelenti, hogy a termék:

Leírás Sövénynyíró
Márka Husqvarna
Típus/modell 522HD60X, 522HDR60X, 522HDR75X
Megjelölés 2022-as és újabb sorozatszámok

teljes mértékben megfelelnek a következő EU- irányelveknek és szabályozásoknak:

Szabályozás Leírás
2006/42/EK „gépre vonatkozó”
2014/30/EU „elektromágneses megfelelőségre vonatkozó”
2000/14/EK „környezeti zajkibocsátásra vonatkozó”
2011/65/EU	„az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozására vonatkozó”

valamint hogy az alábbi szabványok és/vagy müszaki előírások kerültek alkalmazásra: EN ISO 12100:2021, CISPR 12: 2009, EN ISO 10517:2009/A1:2013, EN IEC 63000:2018.

A RISE SMP Svensk Maskinprovning AB, önkéntes típusbevizsgálást végzett a Husqvarna AB nevében. Tanúsítvány száma: SEC/18/2518.

A RISE SMP Svensk Maskinprovning AB, igazolta „a környezeti zajkibocsátásról szóló”, 2000. május 8-i 2000/14/EK sz. tanácsi irányelvnek való megfelelést. Tanúsítványszámok: 01/094/026-522HD60X, 01/094/027-522HDR60X, 522HDR75X.

A zajkibocsátásra vonatkozó tájékoztatást illetően tekintse át a következőt: Műszaki adatok178. oldalon.

Huskvarna, 2022-05-09

Stefan Holmberg, K+F igazgató, Technológiai menedzsment, Husqvarna AB

A müszaki dokumentációk felelőse

$$ \mathrm {S h o t} = \mathrm {J h u l a n} $$

Sommario
