KULLANIM KILAVUZU 522HD60X HUSQVARNA

1. Kullanım kılavuzu

3. Gaz tetiği kilidi

4. Yakıt tankı kapağı

7. Bıçak ve bıçak koruyucusu

8. Nakliye koruyucusu

9. Hava filtresi kapağı

10. Yakıt pompası diyaframı haznesi

16. Çalıştırma ipi tutma yeri

17. Durdurma anahtarı

23. Bıçak ucu koruması

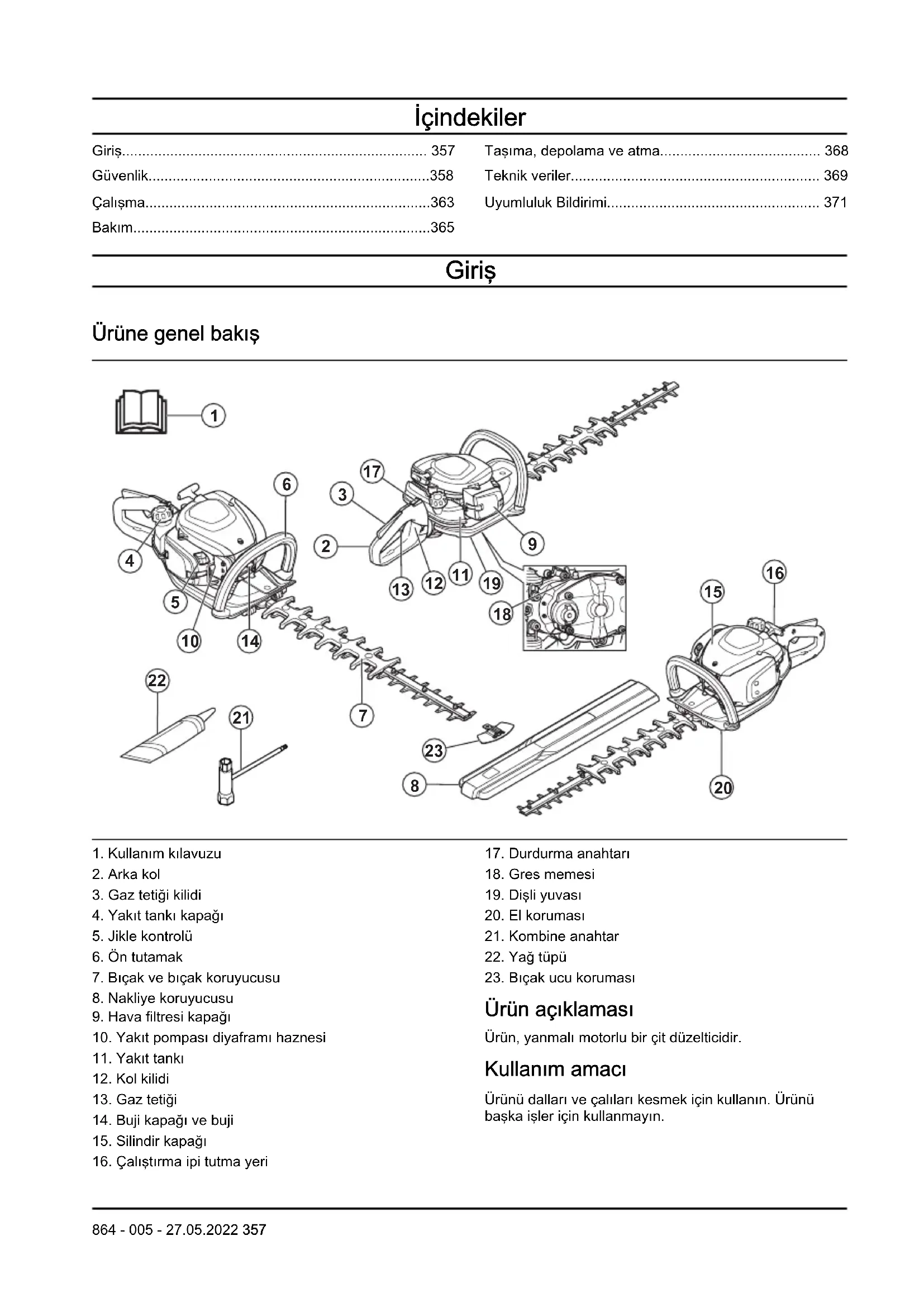

Ürün açıklaması Ürün, yanmalı motorlu bir çit düzelticidir. Kullanım amacı Ürünü dalları ve çalıları kesmek için kullanın. Ürünü başka işler için kullanmayın.

864 - 005 - 27.05.2022 357Ürün üzerindeki semboller

Dur. Dikkatli olun ve ürünü doğru kullanın. Bu ürün, sürücü ya da başkaları açısından ciddi yaralanmalara veya ölüme neden olabilir. Kullanım kılavuzunu dikkatle okuyun ve kullanımdan önce talimatları anladığınızdan emin olun. Onaylı kulak koruma ekipmanı ve onaylı koruyucu gözlük kullanın. Onaylı koruyucu eldiven kullanın. Ağır işler için elverişli, kaymaya dirençli botlar kullanın. Rölanti ayar vidası. Yüksek hız iğnesi. Düşük hız iğnesi. Avrupa Direktifi 2000/14/AT ve Yeni Güney Galler mevzuatı "Çevre Koruma Operasyonları (Gürültü Kontrolü) Yönetmeliği 2017" uyarınca çevreye yayılan gürültü emisyonları. Gürültü emisyonu verileri makine etiketinde ve Teknik veriler bölümünde bulunabilir. Ürün, geçerli AT direktiflerine uygundur. Bu ürün yürürlükteki Birleşik Krallık yönetmeliklerine uygundur. yyyyhhxxxx Nominal değerler plakası, seri numa- rasını gösterir. yyyy üretim yılı, hh ise üretim haftasıdır. Not: Ürünün üzerindeki diğer semboller/etiketler, bazı pazarların sertifikalandırma gereklilikleri ile ilgilidir. Avrupa V Emisyonları UYARI: Motorun kurcalanması bu ürünün AB tip onayını geçersiz kılar. Güvenlik Güvenlik tanımları Kılavuzdaki önemli kısımları vurgulamak için uyarılar ve notlar kullanılmıştır. UYARI: Kılavuzdaki talimatlara uyulmadığı takdirde operatör veya çevredeki kişiler için ciddi yaralanma veya ölüm tehlikesi varsa kullanılır. DİKKAT: Kılavuzdaki talimatlara uyulmadığı takdirde ürünün, diğer malzemelerin veya çevrenin zarar görme riski olduğunda kullanılır. Not: Belirli bir durumda bilgi verilmesi gerektiğinde kullanılır. Genel güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Ürünün hatalı veya dikkatsiz kullanılması pili ciddi, hatta ölümcül yaralanmalara neden olabilen tehlikeli bir alete çevirebilir. Bu kullanım kılavuzunun içeriğini okumanız ve anlamanız son derecede önemlidir.

• Bu ürün, çalışırken elektromanyetik bir alan oluşturur. Bu alan, bazı koşullarda aktif veya pasif tıbbi implantlarda girişime neden edebilir. 358 864 - 005 - 27.05.2022Yaralanmaya veya ölüme neden olabilecek durumların ortaya çıkma riskini azaltmak için tıbbi implantı olan kişilerin, siz bu ürünü çalıştırmadan önce doktorlarına ve tıbbi implant üreticilerine danışmalarını öneririz.

• Titreşime aşırı ölçüde maruz kalmak, dolaşım bozukluğu olan kişilerde dolaşım veya sinir sistemi hasarına yol açabilir. Titreşime aşırı maruz kalma belirtileri yaşıyorsanız doktorunuzla iletişime geçin. Bu belirtilerden bazıları uyuşma, his kaybı, karıncalanma, iğnelenme, acı, güç kaybı, ten renginde veya durumunda değişikliktir. Bu belirtiler genelde parmaklarda, ellerde veya bileklerde görülür. Düşük sıcaklıklarda risk artar.

• Nasıl devam etmeniz gerektiği konusunda emin olmadığınız bir durumla karşılaşırsanız bir uzmana danışmalısınız. Bayiniz veya servis atölyenizle iletişime geçin. Yapabileceğinizin ötesinde olduğunu düşündüğünüz hiçbir çalışmayı yapmayın.

• İnsanların veya mülklerin kazalara veya tehlikelere maruz kalmasından operatörün sorumlu olacağını unutmayın.

• Kullanım kılavuzundaki bilgileri tam olarak anlamadığından emin olmadığınız kişilerin ürünü kullanmasına kesinlikle izin vermeyin.

• Çocukların ürünü kullanmasına veya ürünün yakınında bulunmasına kesinlikle izin vermeyin. Ürün yaylı mekanizmalı bir durdurma anahtarıyla donatıldığından ve düşük hızda ve çalıştırma koluna uygulanan kuvvetle çalıştırılabildiğinden, bazı durumlarda küçük çocuklar dahi ürünü çalıştırmak için gereken kuvveti sağlayabilir. Bu da ciddi yaralanma riski doğurur. Bu nedenle, ürün sıkı gözetim altında olmadığında buji kapağını çıkarın.

• Ürünü çocukların erişemeyeceği yerlerde saklayın.

• Yorgunsanız, alkol aldıysanız veya görüşünüzü, karar verme yetinizi ya da koordinasyonunuzu etkileyebilecek ilaçlar alıyorsanız ürünü asla kullanmayın.

• Arızalı bir ürünü kesinlikle kullanmayın. Bu kılavuzda belirtilen tüm kontrol, bakım ve servis talimatlarına uyun. Bazı bakım ve servis işlerinin sadece yetkili ve kalifiye teknisyenler tarafından yapılması gerekir. Bakım başlığı altındaki talimatlara bakın.

• Orijinal özellikleri değiştirilecek şekilde modifiye edilmiş bir ürünü asla kullanmayın. Kullanım için güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Ürün aşırı soğuk, aşırı sıcak ve/veya nemli iklimler gibi ağır hava koşullarında asla kullanmayın.

• Hatalı bıçaklar kaza riskini artırabilir.

• Çalışırken hiç kimsenin 15 metreden (50 ft) fazla yaklaşmadığından emin olun.

• Çevrenize dikkat edin ve insanların veya hayvanların kesme donanımıyla temas etme riski olmadığından emin olun.

• Çalışma alanını inceleyin. Fırlayabilecek tüm nesneleri uzaklaştırın.

• Her zaman çalışma konumunuzun emniyetli ve dengeli olduğundan emin olun.

• Motor çalışırken ürünün başından asla ayrılmayın.

• Motor çalışır durumdayken ellerinizi ve ayaklarınızı kesme birimine yaklaştırmayın.

• Çalışmanız esnasında bıçakların arasına bir şey sıkışırsa motoru kapatın ve bıçakları temizlemeden önce tamamen durmasını bekleyin. HT kablosunu bujiden sökün. Bkz. Bıçakların kontrol edilmesi sayfada: 368

• Motor kapatıldığında tamamen durana kadar ellerinizi ve ayaklarınızı kesme biriminden uzak tutun.

• Kesme işlemi esnasında fırlayabilecek dal parçalarına dikkat edin.

• Kulak koruma aygıtı taktığınızda, uyarı sinyalleri veya bağırma seslerini dinleyiniz. Motor durur durmaz kulak koruma ekipmanınızı hemen çıkarın.

• Asla tam olarak güvenli olmayan merdiven, tabure veya diğer yüksek pozisyonlar üzerinde çalışmayın.

• Ürünü tutmak için her zaman iki elinizi birden kullanın. Ürünü vücudunuzun önünde tutun.

• Yabancı bir cisme çarpıldığında ya da titreşim oluştuğunda ürünü hemen durdurun. HT kablosunu bujiden sökün. Ürünün hasarlı olup olmadığını kontrol edin. Hasarları tamir edin.

• Elektrik çarpması riskini önlemek için buji kapağının ve ateşleme ucunun hasarlı olmadığından emin olun.

• Tüm somunların ve vidaların sıkı olup olmadığını kontrol edin.

• Dişli kovanının düzgün yağlandığından emin olun. Bkz. Dişli kovanını yağlama sayfada: 368

• Ürün kullanılırken dişli kovanı ısınır. Kendinizi yakmaktan sakınmak için dişli kovana dokunmayın.

• Çalıştırmadan önce tüm kapaklar ve siperlikler takılmış olmalıdır.

• Nakliye koruyucusu, ürün kullanılmıyorken kesme birimine her zaman takılı olmalıdır. Kişisel koruyucu ekipman UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Ürünü kullanırken daima onaylı kişisel koruyucu ekipmanları kullanın. Kişisel koruyucu ekipmanlar yaralanma riskini tamamen engelleyemez ancak bir kaza durumunda yaralanmanın derecesini azaltır. Bayinizin doğru ekipmanı seçmenize yardımcı olmasını sağlayın.

• Yeterli gürültü azaltması sağlayan onaylı kulak koruma ekipmanını kullanın. Uzun süre gürültüye

864 - 005 - 27.05.2022

359maruz kalınması sürekli işitme bozukluğuna yol açabilir.

• Onaylı koruyucu gözlük kullanın. Vizör kullanıyorsanız onaylı koruma gözlüğü de kullanmanız gerekir. Onaylı koruma gözlükleri ABD'de ANSI Z87.1, AB ülkelerinde EN 166 standardıyla uyumlu olmalıdır.

• Kesme donanımını takma, kontrol etme veya temizleme gibi eldiven gerektiren durumlarda eldiven kullanın.

• Sağlam, kaymayan botlar veya ayakkabılar giyin.

• Sağlam kumaştan yapılmış kıyafetler kullanın. Daima kalın ve uzun pantolonlarla uzun kollu kıyafetler kullanın. Çalılara ve dallara takılabilecek bol kıyafetler kullanmayın. Takı takmayın; şort, sandalet giymeyin veya çıplak ayakla dolaşmayın. Saçınızı güvenli bir şekilde omuz hizasının üzerinde toplayın.

• İlk yardım ekipmanını yakında bulundurun. Ürünün üzerindeki güvenlik aletleri UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Güvenlik araçları arızalı olan bir ürünü kullanmayın.

• Güvenlik araçlarını düzenli olarak kontrol edin. Güvenlik araçları arızalıysa Husqvarna servis noktanızla görüşün. Gaz tetiği kilidini kontrol etme

1. Gaz tetiği kilidinin (A) ve gaz tetiğinin (B) serbestçe

hareket ettiğinden ve dönüş yayının düzgün çalıştığından emin olun. A B

2. Gaz tetiği kilidine basın ve tetiği serbest

bıraktığınızda başlangıç konumuna döndüğünden emin olun. 360 864 - 005 - 27.05.20223. Gaz tetiği kilidi serbest bırakıldığında gaz tetiğinin rölanti konumunda sabitlendiğinden emin olun.

4. Ürünü çalıştırın ve tam gaz verin.

5. Gaz tetiğini serbest bırakın ve bıçakların

durduğundan ve sabit kaldığından emin olun. UYARI: Gaz tetiği rölanti konumundayken bıçaklar hareket ederse karbüratör rölantisinin ayarlanması gerekir. Bkz. Rölantinin ayarlanması sayfada: 366

Durdurma anahtarını kontrol etme

2. Durdurma anahtarını durdurma konumuna itin ve

motorun durduğundan emin olun. UYARI: Durdurma anahtarı, otomatik olarak çalıştırma konumuna geri döner. Yanlışlıkla çalıştırmayı önlemek için ürünü monte ederken veya ürün üzerinde bakım yaparken buji kapağını bujiden çıkarın. El korumasını kontrol etme El koruyucusu bıçakların yol açabileceği yaralanmaları engeller.

2. El korumasının doğru şekilde takıldığından emin

3. El korumasında hasar olup olmadığını kontrol edin.

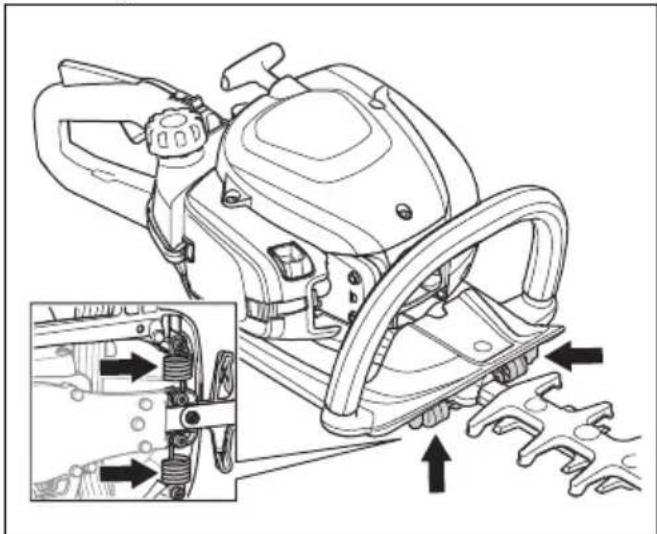

Titreşim azaltma sistemini kontrol etme Titreşim azaltma sistemi tutma yerlerindeki titreşimi azaltır. Titreşim azaltma üniteleri ürünün gövdesi ile tutma yeri ünitesi arasında ayırıcı bölme işlevi görür.

1. Herhangi bir hasar veya deformasyon olup

olmadığını gözünüzle kontrol edin.

2. Titreşim azaltma elemanlarının doğru şekilde

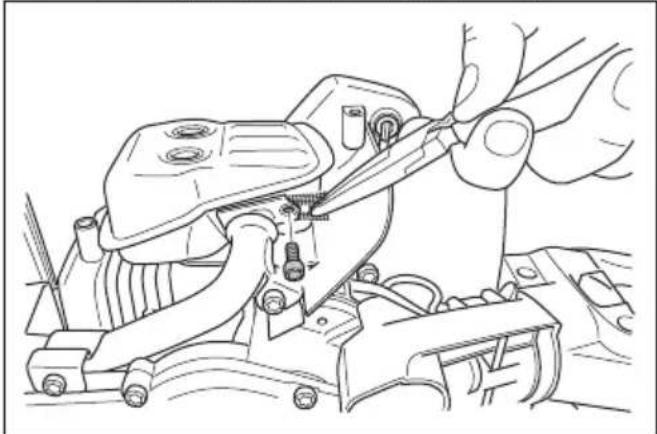

takıldığından emin olun. Susturucuyu kontrol etme UYARI: Ürünü susturucu olmadan ya da arızalı bir susturucuyla kullanmayın. Arızalı bir susturucu, gürültü düzeyini ve yangın riskini artırabilir. Ürünü kıvılcım önleyici siperlik olmadan veya kırık bir kıvılcım önleyici siperlikle kullanmayın. Kıvılcım önleyici siperlik hasarlıysa değiştirilmelidir. UYARI: Susturucular çalışmadan hemen sonra ve rölantide çok ısınır. DİKKAT: Kıvılcım önleyici siperlik sık sık tıkanıyorsa bu durum katalitik dönüştürücü performansının azaldığının bir göstergesi olabilir. Susturucuyu kontrol ettirmek için servis bayinizle iletişime geçin. Kıvılcım önleyici siperliğin tıkanması aşırı ısınmaya ve dolaylı olarak silindirin ve pistonun zarar görmesine neden olur. UYARI: Susturucunun iç yüzeylerinde kansere neden olabilecek kimyasallar bulunur. Susturucu hasar gördüğünde bu elemanlara dokunmamaya özen gösterin. Susturucu, gürültü düzeyini minimum seviyede tutar ve egzoz dumanlarını operatörden uzağa yönlendirir. Katalitik dönüştürücülü susturucu, zararlı egzoz gazlarını azaltır.

2. Herhangi bir hasar veya deformasyon olup

olmadığını gözünüzle kontrol edin.

3. Susturucunun ürüne doğru şekilde takıldığından

3614. Kıvılcım önleyici siperliği tel fırçayla temizleyin. Bıçakları ve bıçak siperliğini kontrol etme Bıçakların dış kısmı, bıçak siperliği işlevi görür. Bıçak siperliği, kesme sonucu yaralanmaları önler.

1. Motoru durdurun ve bıçakların durduğundan emin

2. Buji kapağını bujiden çıkartın.

3. Koruyucu eldivenleri giyin.

4. Bıçağın ve bıçak siperliğinin hasarlı ya da bükülmüş

olmadığından emin olun. Hasarlı veya bükülmüş bıçağı ya da hasarlı bıçak siperliğini mutlaka değiştirin.

5. Bıçak ve bıçak siperliği vidalarının sıkı olduğundan

emin olun. Yakıt güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Ürünün üzerinde yakıt veya motor yağı varsa ürünü çalıştırmayın. İstenmeyen yakıtı/yağı temizleyin ve ürünün kurumasını bekleyin.

• Kıyafetlerinize yakıt bulaşırsa kıyafetlerinizi hemen değiştirin.

• Vücudunuza yakıt bulaştırmayın; bu, yaralanmaya sebep olabilir. Vücudunuza yakıt bulaşırsa yakıtı temizlemek için su ve sabun kullanın.

• Motorda sızıntı varsa ürünü çalıştırmayın. Motorda sızıntı olup olmadığını düzenli olarak kontrol edin.

• Yakıtla uğraşırken dikkatli olun. Yakıt yanıcı ve dumanlar patlayıcıdır; yaralanmalara veya ölüme sebep olabilir.

• Yaralanmaya sebep olabileceğinden yakıt dumanını solumayın. Yeterli hava akışı olduğundan emin olun.

• Yakıtın veya motorun yakınında sigara içmeyin.

• Yakıtın veya motorun yakınına sıcak nesneler koymayın.

• Motor açıkken yakıt eklemeyin.

• Yakıtı yenilemeden önce motorun soğuduğundan emin olun.

• Yakıtı yenilemeden önce yakıt tankı kapağını yavaşça açın ve basıncı dikkatlice tahliye edin.

• Kapalı bir alanda motora yakıt eklemeyin. Nefessiz kalma veya karbon monoksit nedeniyle yeterli hava akışının olmaması yaralanmaya veya ölüme sebep olabilir.

• Yakıt tankı kapağını tamamen sıkın. Yakıt tankı kapağı sıkılmamışsa yangın riski vardır.

• Çalıştırmadan önce ürünü, yakıt tankını doldurduğunuz konumdan en az 3 m/10 ft uzağa taşıyın.

• Yakıt tankını tamamen doldurmayın. Isı yakıtın genleşmesine neden olur. Yakıt tankının üst kısmında boşluk bırakın. Bakım için güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Motoru durdurun ve kesme donanımının durduğundan emin olun. Bakım yapmadan önce ürünün soğumasını bekleyin.

• Bakım gerçekleştirmeden önce buji kapağını çıkarın.

• Motordan gelen egzoz dumanı kokusuz, zehirli ve ölüme neden olabilecek son derece tehlikeli bir gaz olan karbon monoksit içerir. Ürünü iç mekanlarda veya kapalı alanlarda çalıştırmayın.

• Motordan çıkan egzoz dumanları sıcaktır ve kıvılcımlı olabilir. Ürünü kapalı yerlerde veya yanıcı maddelerin yakınında çalıştırmayın.

• Üretici tarafından onaylanmayan aksesuarlar ve değişiklikler ciddi yaralanmaya veya ölüme neden olabilir. Ürünü değiştirmeyin. Her zaman orijinal aksesuarlar kullanın.

• Bakım doğru bir şekilde ve düzenli olarak yapılmazsa yaralanma ve ürünün hasar görme riski artar.

• Bakımı yalnızca bu kullanım kılavuzunda önerilen şekilde yapın. Tüm diğer servis işlemlerini onaylı bir Husqvarna servis noktasına yaptırın.

• Yetkili bir Husqvarna servis noktasının ürüne düzenli olarak servis işlemi uygulamasını sağlayın.

• Hasarlı, aşınmış veya bozuk parçaları değiştirin.

Giriş UYARI: Ürünü kullanmadan önce güvenlik bölümünü okuyup anlayın. Yakıt Bu üründe iki zamanlı motor bulunur. DİKKAT: Yanlış tür yakıtın kullanımı motor hasarına neden olabilir. Benzin ve iki zamanlı motor yağı karışımı kullanın. Hazır yakıt karışımı

• Motorun en iyi performansı göstermesi ve motor ömrünün uzaması için Husqvarna hazır alkilat yakıt kullanın. Zararlı egzoz dumanını azaltan bu yakıt, normal yakıta kıyasla daha az zararlı kimyasal içerir. Bu yakıt yanma sonrası daha az kalıntı bıraktığından, motor bileşenlerini daha temiz tutar. Yakıtın karıştırılması Benzin

• Maksimum %10 etanol içerikli iyi kalite kurşunsuz benzin kullanın. DİKKAT: Oktan oranı 90 RON/87 AKI değerinin altında olan benzin kullanmayın. Daha düşük oktanlı benzinin kullanılması motorda vuruntuya ve hasarlara neden olabilir. İki zamanlı yağ

• En iyi sonuçlar ve performans için Husqvarna iki zamanlı yağ kullanın.

• Husqvarna iki zamanlı yağ yoksa hava soğutmalı motorlar için iyi kalitede başka bir iki zamanlı yağ kullanın. Doğru yağı seçmek için servis bayinizle iletişime geçin. DİKKAT: Su soğutmalı dış motorlar için olan ve dış yağ olarak da bilinen iki zamanlı yağı kullanmayın. Dört zamanlı motor yağlarını kullanmayın. Benzinle iki zamanlı yağı karıştırma Benzin, litre İki zamanlı yağ, litre %2 (50:1) 5 0,10 10 0,20 15 0,30 20 0,40 DİKKAT: Az miktarda yakıt karıştırırken yapılan küçük bir hata, karışımın oranını büyük ölçüde etkileyebilir. Doğru karışımı elde ettiğinizden emin olmak için yağ miktarını dikkatli bir şekilde ölçün.

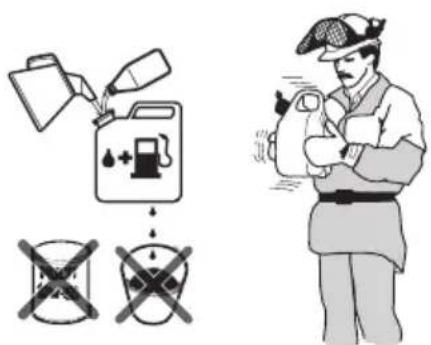

1. Benzinin yarısını temiz bir yakıt kabına doldurun.

2. Yağ miktarının tümünü ekleyin.

3. Yakıt karışımını çalkalayın.

4. Kalan benzini kaba ekleyin.

5. Yakıt karışımını dikkatlice çalkalayın.

DİKKAT: Tek seferde 1 aylıktan fazla yakıt karıştırmayın. Yakıt tankını doldurma UYARI: Güvenliğiniz için aşağıdaki prosedüre uyun.

1. Motoru durdurun ve soğumasını bekleyin.

2. Yakıt tankı kapağının çevresini temizleyin.

864 - 005 - 27.05.2022

3633. Kabı sallayın ve yakıtın iyice karıştığından emin olun.

4. Basıncı tahliye etmek için yakıt tankı kapağını

5. Yakıt tankını doldurun.

DİKKAT: Yakıt tankında çok fazla yakıt olmadığından emin olun. Yakıt ısındığında genleşir.

6. Yakıt tankının kapağını dikkatlice sıkın.

7. Ürünün üzerindeki ve çevresindeki yakıt kalıntılarını

8. Motoru çalıştırmadan önce ürünü yakıt ikmali

alanından ve yakıt kaynağından en az 3 m/10 ft uzaklaştırın. Not: Yakıt tankının ürününüzün neresinde olduğunu görmek için bkz. Ürüne genel bakış sayfada: 357

Bıçak ucu korumasını takma

1. Bıçak ucundaki somunu ve cıvatayı çıkarın.

2. Bıçak ucu korumasını bıçak ucuna takın.

3. Cıvatayı takın ve 7 Nm değerine sıkın.

4. Somunu takın ve 5 Nm değerine sıkın.

Tutma yerinin ayarlanması Arka tutma yeri 3 farklı konumda ayarlanabilir.

• Tutma yeri kilidini serbest bırakın ve tutma yerini çevirin. Ürünü motor soğukken çalıştırma

1. Jikle kontrolünü jikle konumuna çekin.

2. Yakıt pompası diyaframı haznesini yaklaşık 6 kez

veya hazne yakıtla dolmaya başlayıncaya kadar itin. Yakıt pompası diyaframı haznesini tamamen doldurmak gerekmez.

3. Sol elinizle ürünün gövdesini zeminin üzerinde tutun.

Ürünün üstüne basmayın.

4. Çalıştırma ipi tutma yerini sağ elinizle, direnç

hissedinceye kadar yavaşça, daha sonra hızlı ve kuvvetli bir şekilde çekin. UYARI: Çalıştırma ipini elinize dolamayın. DİKKAT: Çalıştırma ipini sonuna kadar çekmeyin ve çalıştırma ipi tutacağını elinizden bırakmayın.

5. Motor çalışana kadar çalıştırma ipi kolunu çekmeye

devam edin, ardından jikle kontrolünü ilk konumuna itin. UYARI: Motor başladığında bıçaklar hareket eder.

6. Çalıştırma ipi kolunu motor çalışana kadar çekmeye

7. Motoru rölantiye ayarlamak için gaz tetiğini itip

8. Motor hızını artırmak için gaz tetiğini kademeli olarak

9. Motorun sorunsuz şekilde çalıştığından emin olun.

Ürünü motor sıcakken çalıştırma

1. Sol elinizle ürünün gövdesini zeminin üzerinde tutun.

Ürünün üstüne basmayın.

864 - 005 - 27.05.20222. Çalıştırma ipi tutma yerini sağ elinizle, direnç

hissedinceye kadar yavaşça, daha sonra hızlı ve kuvvetli bir şekilde çekin. Motor çalışana kadar devam edin. Not: Ürünün nasıl çalıştırılacağı hakkında daha fazla bilgi için bkz. Ürünü motor soğukken çalıştırma sayfada:

• Motoru durdurmak için durdurma anahtarını stop (durdurma) konumuna getirin. DİKKAT: Durdurma anahtarı, otomatik olarak çalıştırma konumuna geri döner. Ürünü çalıştırma

1. Kenarları keserken zemine yakın yerden başlayın

ve ürünü çit boyunca yukarı doğru hareket ettirin. Ürünün gövdesinin çite temas etmediğinden emin olun. UYARI: Kesme donanımının ön kısmının yere temas etmediğinden emin olun.

2. Hızı iş yüküne uygun olarak ayarlayın.

3. Dengeli bir çalışma konumu sağlamak için ürünü

vücudunuza yakın tutun.

4. Dikkatli olun ve ürünü yavaşça kullanın.

Bakım Giriş UYARI: Ürün üzerinde bakım yapmadan önce güvenlik bölümünü okuyup anlayın. Bakım takvimi Bakım Çalıştır- madan önce 40 saat sonra 100 saat sonra Dış yüzeyi temizleyin. Her çalıştırmadan sonra. Susturucuyu, egzoz borusunu ve motoru yapraklardan, kirden ve istenmeyen yağlardan arındırın. Her çalıştırmadan sonra. Rölantideyken kesme donanımının hareket etmediğinden emin olun. X

864 - 005 - 27.05.2022 365Bakım Çalıştır-

madan önce 40 saat sonra 100 saat sonra Durdurma anahtarını kontrol edin. X Kesme donanımında ve kesme donanımı siperliğinde hasar ve çatlak olup olma- dığını kontrol edin. Hasarlıysa değiştirin.

El koruyucusunda hasar ve çatlak olup olmadığını kontrol edin. Hasarlıysa de- ğiştirin.

Gaz tetiği kilidini ve gaz tetiğini kontrol edin. X Motorda, yakıt tankında ve yakıt hatlarında kaçak olup olmadığına bakın. X Somun ve vidaları sıkın. X Yakıt filtresinin kirli olmadığından veya yakıt hortumunda çatlak ya da başka kusurlar bulunmadığından emin olun. Gerekirse değiştirin.

Marş motorunda ve marş ipinde hasar olup olmadığına bakın. X Hava filtresini temizleyin. Gerekirse değiştirin. X Titreşim azaltma birimlerinde hasar ve çatlak olup olmadığına bakın. X Bujiyi kontrol edin; bkz. Bujinin kontrol edilmesi sayfada: 367 . X Soğutma sistemini temizleyin. X Karbüratörün dış yüzeyini ve etrafındaki bölgeyi temizleyin. X Kıvılcım önleyici ızgarayı temizleyin veya değiştirin. X Yakıt tankının iç yüzeyini temizleyin. X Bujiyi kontrol edin. X Dişli kovanının gresle dolu olduğundan emin olun. X Rölantinin ayarlanması

1. Hava filtresini temizleyin ve hava filtresi kapağını

2. Ürünü çalıştırın; bkz.

Ürünü motor soğukken çalıştırma sayfada: 364

3. Kesme donanımı hareket etmeye başlayana kadar

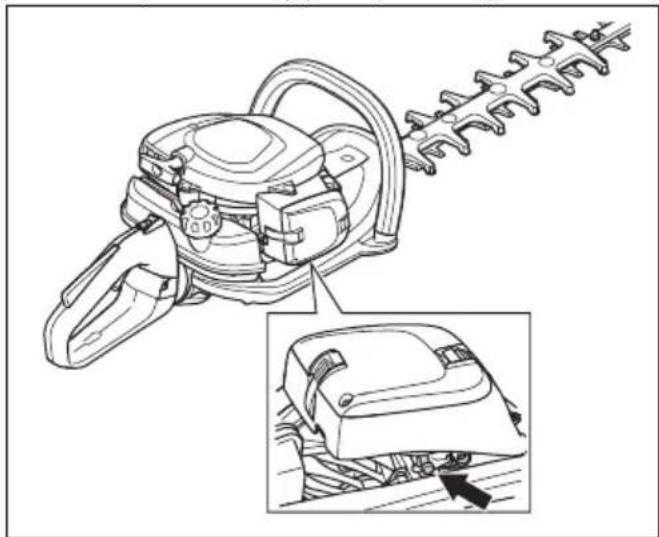

rölanti ayar vidasını (T) saat yönünde çevirin.

4. Kesme donanımı durana kadar rölanti ayar vidasını

saat yönünün tersine döndürün. 366 864 - 005 - 27.05.2022UYARI: Rölanti devrini ayarladığınızda kesme donanımı durmazsa en yakın servis bayinizle görüşün. Ürünü, doğru şekilde ayarlanana veya onarılana kadar kullanmayın. Not: Motorun her konumda sorunsuz çalışması rölantinin doğru ayarlandığı anlamına gelir. Önerilen rölanti hızı için Teknik veriler sayfada: 369 bölümüne bakın. Soğutma sistemini temizleme Soğutma sistemi motor sıcaklığının düşük olmasını sağlar. Soğutma sisteminde silindir üzerindeki soğutma kanatları ve marş muhafazası bulunur. DİKKAT: Yakıt tankı ile krank kutusu arasındaki hava girişi, yapraklarla kolayca tıkanır. Hava girişini tamamen temizleyin.

1. Soğutma sistemini haftada bir kez ya da gerekirse

daha sık olmak üzere fırçayla temizleyin.

2. Soğutma sisteminin kirli ya da tıkalı olmadığından

emin olun. Bujinin kontrol edilmesi DİKKAT: Daima önerilen tipte buji kullanın. Yanlış buji türü ürüne zarar verebilir.

• Motor gücü düşükse, çalıştırılması kolay değilse veya rölantide düzgün bir şekilde çalışmıyorsa bujiyi kontrol edin.

• Buji elektrotlarında istenmeyen nesne riskini azaltmak için şu talimatlara uyun: a) Rölanti hızının doğru ayarlandığından emin olun. b) Yakıt karışımının doğru olduğundan emin olun. c) Hava filtresinin temiz olduğundan emin olun.

• Buji kirliyse temizleyin ve elektrot boşluğunun doğru olduğundan emin olun, bkz. Teknik veriler sayfada:

• Gerekirse bujiyi değiştirin. Hava filtresinin temizlenmesi Hava filtresindeki kiri ve tozu düzenli olarak temizleyin. Bu işlem karbüratör arızalarını, marş sorunlarını, motor gücü kaybını, motor parçalarındaki aşınmayı ve normalden daha fazla yakıt tüketimini engeller.

1. Hava filtresi kapağını (A) çıkarın.

2. Köpük filtreyi (B) ve keçe filtreyi (C) filtre

çerçevesinden çıkarın.

3. Keçe filtreyi (C) değiştirin.

4. Köpük filtreyi (B) ılık sabunlu suyla temizleyin.

Not: Uzun süre kullanılan hava filtresi tamamen temizlenemez. Hava filtresini düzenli olarak değiştirin; kusurlu hava filtresini mutlaka değiştirin.

5. Köpük filtrenin (B) kuru olduğundan emin olun.

6. Köpük filtresine (B) hava filtresi yağı uygulayın. Bkz.

Hava filtresine yağ uygulanması sayfada: 367

7. Hava filtresi kapağının (A) iç yüzeyini temizleyin.

Basınçlı hava veya bir fırça kullanın. Hava filtresine yağ uygulanması DİKKAT: Her zaman Husqvarna özel hava filtresi yağını kullanın. Diğer yağ türlerini kullanmayın. UYARI: Koruyucu eldivenleri giyin. Hava filtresi yağı ciltte tahrişe neden olabilir.

1. Hava filtresini plastik bir torbaya koyun.

2. Yağı plastik torbaya koyun.

864 - 005 - 27.05.2022

3673. Yağın, hava filtresinin her yerine eşit olarak yayıldığından emin olmak için plastik torbayı ovuşturun.

4. Plastik torbadayken istenmeyen yağı hava

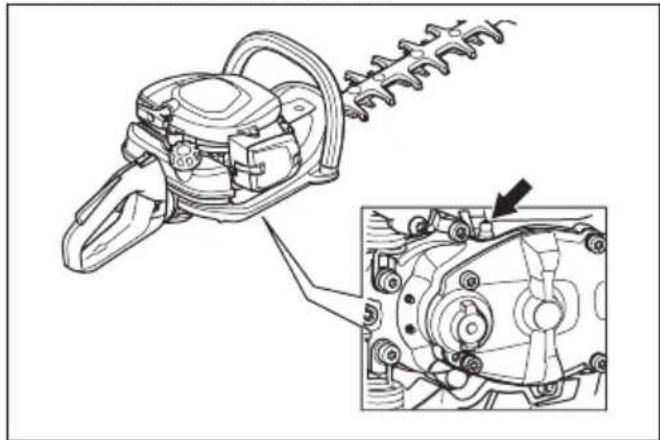

filtresinden itin. Dişli kovanını yağlama

• Husqvarna özel gresini kullanın. Önerilen gres hakkında daha fazla bilgi için servis bayinizle görüşün.

• Gresi gres memesinden ekleyin. DİKKAT: Dişli kovanını tamamen doldurmayın. Bıçakları temizleme ve yağlama

1. Ürünü kullanmadan önce ve kullandıktan sonra

bıçaklardaki istenmeyen maddeleri temizleyin.

2. Uzun süreli depolama öncesinde bıçakları yağlayın.

Not: Önerilen temizleme maddesi ve yağlar hakkında daha fazla bilgi için servis bayinizle görüşün. Bıçakların kontrol edilmesi

1. Dişli kovanı üzerindeki kapağı çıkarın.

2. Bıçakların serbestçe hareket ettiğinden emin olun.

Kombine anahtarı dişli kovanına yerleştirip saat yönünde ve saat yönünün tersine döndürün.

3. Bıçakların kenarlarında hasar veya deformasyon

olup olmadığını kontrol edin.

4. Bıçakların üzerindeki çapakları bir eğeyle giderin.

Taşıma, depolama ve atma Taşıma ve saklama

• Depolamadan önce mutlaka ürünün soğumasını bekleyin.

• Ürün ile yakıtı taşımak ve saklamak için sızıntı veya duman olmadığından emin olun. Örneğin, elektrikli cihazlardan veya kazanlardan kaynaklanan kıvılcım veya açık alevler yangın çıkarabilir.

• Yakıtı taşımak ve saklamak için her zaman onaylı kaplar kullanın.

• Taşımadan veya uzun süreli depolamadan önce yakıtı boşaltın. Yakıtı uygun bir çöp atma merkezinde bertaraf edin.

• Taşıma ve saklama sırasında taşıma siperliğini takın.

• Buji kapağını bujiden çıkartın.

• Ürünü taşıma sırasında takın. Oynamadığından emin olun.

• Uzun süre için depoya kaldırmadan önce ürünü temizleyip bakımını yapın. 368 864 - 005 - 27.05.2022Teknik veriler Teknik veriler

21,7 21,7 21,7 Rölanti, dev/dak 3.000 3.000 3.000 Önerilen maksimum devir, dev/dak 9200 9200 9200 ISO 8893'e göre maksimum motor gücü, dev/ dak'da kW/hp 7800 dev/dak'da 0,6/0,8 7800 dev/dak'da 0,6/0,8 7800 dev/dak'da 0,6/0,8 Katalitik konvertör susturucusu Evet Evet Evet Ateşleme sistemi Buji NGK CMR6A NGK CMR6A NGK CMR6A Elektrot boşluğu, mm 0,5 0,5 0,5 Yakıt Yakıt tankı kapasitesi, l/cm

0,45/450 0,45/450 0,45/450 Ağırlık Yakıtsız, kg 4,9 5,0 5,2 Gürültü yayma

Ses gücü seviyesi, ölçülmüş dB (A) 101 101 101 Ses gücü seviyesi, L

EN ISO 10517'e göre ölçülen operatörün ku- lağında oluşan eşdeğer ses basınç düzeyi, dB(A)

EN ISO 10517 uyarınca tutma yerlerinde ölçülen eşdeğer titreşim düzeyleri (a hv,eq ), m/sn

2000/14/AT sayılı AT direktifi uyarınca ses gücü (L

) olarak çevrede ölçülen gürültü yayma seviyesi. Ürün için bildirilen ses gücü seviyesi, en yüksek ses gücü seviyesi çıkışlı orijinal kesme donanımıyla ölçülmüştür. Garanti edilen ve ölçülen ses gücü arasındaki fark, garantili ses gücünün 2000/14/AT Sayılı Direktif doğrultu- sunda ölçüm sonucundaki dağılımı ve aynı modelin farklı ürünleri arasındaki değişimleri de içermesidir.

Ses basıncı düzeyi için bildirilen verilerdeki tipik istatistik dağılım (standart sapma) 1 dB (A) şeklindedir.

Titreşim düzeyi için bildirilen verilerin tipik istatistik dağılımı (standart sapması) 1 m/s

Kesme hızı, kesme/dak 4400 3200 3200 370 864 - 005 - 27.05.2022Uyumluluk Bildirimi AB Uyumluluk Bildirimi Biz, Husqvarna AB, SE‐561 82 Huskvarna, İsveç, tel: +46-36-146500 olarak tek sorumlu vasfıyla ürüne ilişkin aşağıdaki beyanlarda bulunmaktayız: Açıklama Çit düzeltici Marka Husqvarna Tip/Model 522HD60X, 522HDR60X, 522HDR75X Kimlik 2022 ve sonrası tarihli seri numaraları aşağıdaki AB direktifleri ve yönetmelikleriyle tamamen uyumludur: Düzenleme Açıklama 2006/42/AT "makinelerle ilgili" 2014/30/AB "elektromanyetik uyumlulukla ilgili" 2000/14/AT "çevredeki gürültü emisyonlarıyla ilgili" 2011/65/AB "elektrikli ve elektronik ekipmanlarda belirli tehlikeli maddelerin kullanımının kısıtlanmasıyla ilgili" ve aşağıdaki standartlar ve/veya teknik özellikler uygulanmıştır: EN ISO 12100:2021, CISPR 12: 2009, EN ISO 10517:2009/A1:2013, EN IEC 63000:2018. RISE SMP Svensk Maskinprovning AB, ; Husqvarna AB adına gönüllü olarak tip incelemesi gerçekleştirmiştir. Sertifika numarası: SEC/18/2518. RISE SMP Svensk Maskinprovning AB, 8 Mayıs 2000 tarihli "çevredeki gürültü emisyonlarıyla ilgili" 2000/14/AT Konsey Direktifi'ne uygunluğu onaylamıştır. Sertifika numaraları: 01/094/026-522HD60X, 01/094/027-522HDR60X, 522HDR75X. Gürültü emisyonları ile ilgili bilgi için bkz. Teknik veriler sayfada: 369

Huskvarna, 2022-05-09 Stefan Holmberg, AR-GE Direktörü, Teknoloji Yönetimi, Husqvarna AB Teknik dokümantasyon sorumlusu Türk ithalat şirketi daha fazla bilgi için temas edilecek: Çullas Orman Bahçe ve Tarım Mak. San. Tic. A.Ş. Suadiye Mh. Bağdat Cd. No:455/4 Kadıköy – 34740 İstanbul / Türkiye Telefon: +90 216 519 88 82 Faks: +90 216 519 88 78 info@cullas.com.tr
