BRUKSANVISNING 522HD60X HUSQVARNA

Overensstemmelseserklæring.... 61

Indledning

Produktoversigt

- Brug skridsikre og stabile støvler eller sko.

1. Fjern luftfilterdækslet (A).

2. Fjern skumfilteret (B) og filtfilteret (C) fra filterrammen.

Transport og opbevaring

Overensstemmelseserklæring

EU-overensstemmelseserklæring

Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone] erklærer under eneansvar, at det pågældende produkt:

overholder følgende EU-direktiver og bestemmelser:

Ansvarlig for teknisk dokumentation

Transport, oppbevaring og avhending.... 251

Tekniske data.... 251

Samsvarserklæring....253

Innledning

Produktoversikt

1. Bruksanvisning
2. Bakre håndtak
3. Gassregulatorsperre
4. Drivstofflokk
5. Chokeregulator
6. Fremre håndtak
7. Blad og bladbeskyttelse
8. Transportbeskyttelse
9. Luftfilterlokk
10. Pumpe (blære)
11. Drivstofftank
12. Håndtakslås
13. Gassregulator
14. Tennplugghette og tennplugg
15. Sylinderdeksel

16. Håndtak på startsnoren

17. Stoppbryter

18. Smørenippel
19. Gir
20. Håndbeskyttelse
21. Kombinasjonsnøkkel
22. Tube med fett
23. Bladtuppbeskyttelse

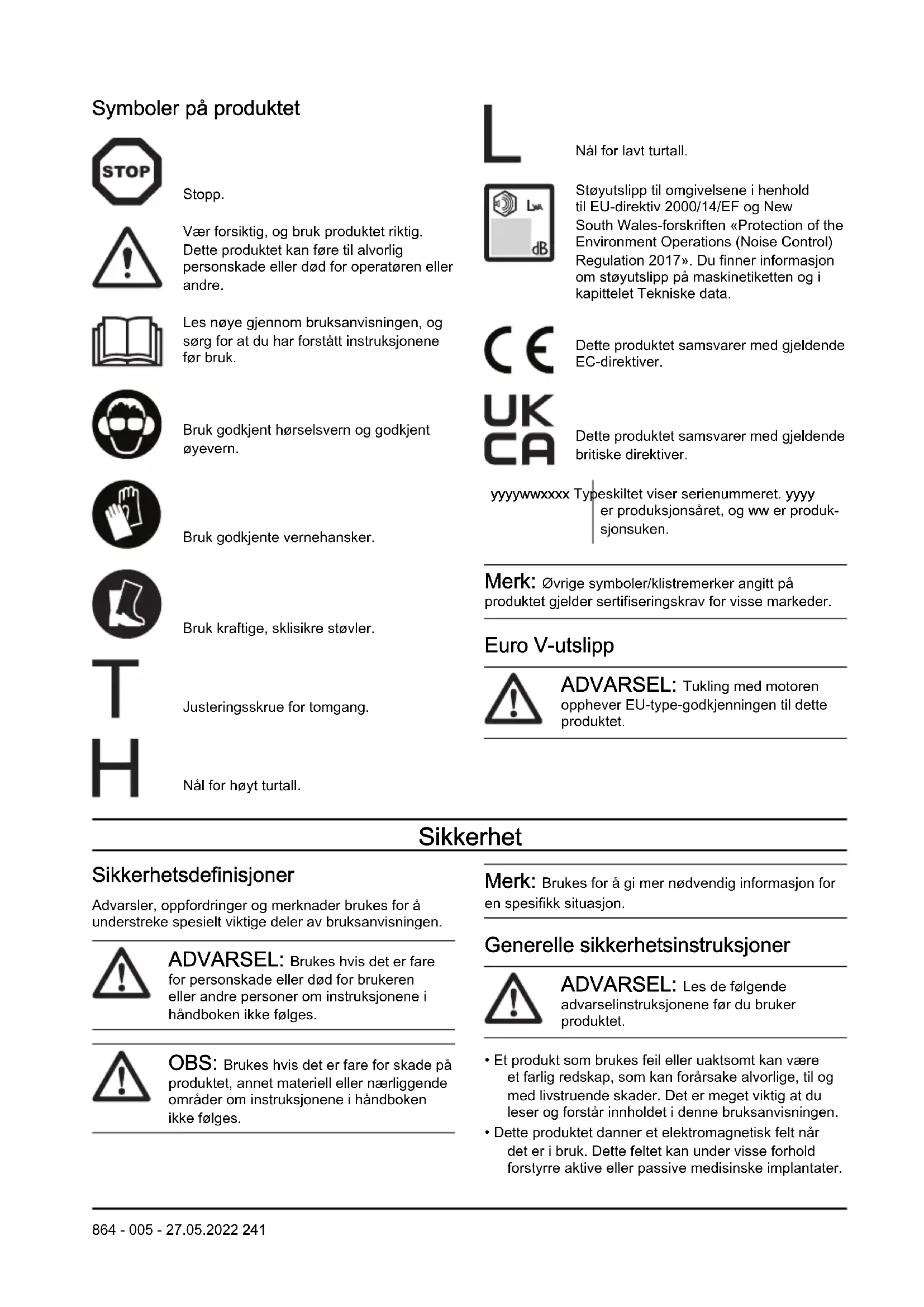

Produktbeskrivelse

Bruk produktet å kappe grener og kvister. Ikke bruk produktet til andre oppgaver.

Vær forsiktig, og bruk produktet riktig. Dette produktet kan føre til alvorlig personskade eller død for operatøren eller andre.

Les nøye gjennom bruksanvisningen, og sørg for at du har forstått instruksjonene før bruk.

Bruk godkjent hørselsvern og godkjent øyevern.

Bruk godkjente vernehansker.

Bruk kraftige, sklisikre støvler.

Justeringsskrue for tomgang.

Nål for høyt turtall.

Nål for lavt turtall.

Støyutslipp til omgivelsene i henhold til EU-direktiv 2000/14/EF og New South Wales-forskriften «Protection of the Environment Operations (Noise Control) Regulation 2017». Du finner informasjon om støyutslipp på maskinetiketten og i kapittelet Tekniske data.

yyyywwxxxx Typeskiltet viser serienummeret. yyyy er produksjonsåret, og ww er produksjonsuken.

Merk: ∅vrige symboler/klistremerker angitt på produktet gjelder sertifiseringskrav for visse markeder.

Euro V-utslipp

ADVARSEL: Tukling med motoren opphever EU-type-godkjenningen til dette produktet.

Sikkerhet

Sikkerhetsdefinisjoner

Advarsler, oppfordringer og merknader brukes for å understreke spesielt viktige deler av bruksanvisningen.

ADVARSEL: Brukes hvis det er fare for personskade eller død for brukeren eller andre personer om instruksjonene i håndboken ikke følges.

OBS: Brukes hvis det er fare for skade på produktet, annet materiell eller nærliggende områder om instruksjonene i håndboken ikke følges.

Merk: Brukes for å gi mer nødvendig informasjon for en spesifikk situasjon.

Generelle sikkerhetsinstruksjoner

ADVARSEL: Les de fölgende advarselinstruksjonene før du bruker produktet.

• Et produkt som brukes feil eller uaktsomt kan være et farlig redskap, som kan forårsake alvorlige, til og med livstruende skader. Det er meget viktig at du leser og forstår innholdet i denne bruksanvisningen.
• Dette produktet danner et elektromagnetisk felt når det er i bruk. Dette feltet kan under visse forhold forstyrre aktive eller passive medisinske implantater.

For å redusere faren for forhold som kan føre til alvorlig eller livstruende skade, anbefaler vi at personer med medisinske implantater rådfører seg med sin lege og produsenten av det medisinske implantatet før dette produktet tas i bruk.

• Overeksponering for vibrasjoner kan føre til blodkar- eller nerveskader hos personer som har blodsirkulasjonsforstyrrelser. Oppsøk lege hvis du opplever fysiske symptomer som kan relateres til overeksponering for vibrasjoner. Eksempel på slike symptomer er dovning, manglende følelse, «kiling», «stikk», smerte, manglende eller redusert styrke, forandringer i hudens farge eller overflate. Disse symptomene opptrer vanligvis i fingrer, hender eller håndledd. Risikoen kan øke ved lave temperaturer.
• Når du kommer ut for en situasjon som gjør deg usikker på fortsatt bruk, skal du rådføre deg med en ekspert. Henvend deg til din forhandler eller ditt serviceverksted. Unngå all bruk som du ikke føler deg kvalifisert til.
• Husk at brukeren er ansvarlig for ulykker eller farer som rammer andre mennesker eller deres eiendom.
• La aldri andre bruke produktet før du har forsikret deg om at de har forstått innholdet i bruksanvisningen.
• La aldri barn bruke eller oppholde seg i nærheten av produktet. Ettersom produktet er utstyrt med tilbakefjærende stopp-bryter og kan startes med lav hastighet og kraft på starchåndtaket, kan selv små barn under visse omstendigheter oppnå den kraft som trengs for å starte maskinen. Dette kan medføre risiko for alvorlig personskade. Ta derfor av tennplugghetten når produktet ikke er under oppsikt.
• Oppbevar produktet utilgjengelig for barn.
• Bruk aldri produktet hvis du er trett, har drukket alkohol eller bruker medisiner som kan påvirke syn, vurderingsevne eller koordinasjon.
• Bruk aldri et defekt produkt. Følg vedlikeholds-, kontroll- og serviceinstruksjonene i denne bruksanvisningen. Noen vedlikeholds- og servicetiltak må utføres av erfarne og kvalifiserte spesialister. Se instruksjonene under overskriften Vedlikehold.
• Bruk aldri et produkt som er modifisert slik at det ikke lenger er i samsvar med originalutførelsen.

Sikkerhetsinstruksjoner for drift

ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Bruk aldri produktet i ekstreme klimaforhold som sterk kulde eller meget varmt og/eller fuktig klima.
• Feil på knivene kan øke risikoen for ulykker.

• Påse at ingen kommer närmere enn 15 meter unna mens arbeidet pågår.

• Pass på omgivelsene og forviss deg om at det ikke er fare for at mennesker eller dyr kan komme i kontakt med skjæreutstyr.

• Inspiser arbeidsområdet. Fjern gjenstander som kan bli slynget av gårde.
• Pass alltid på at du har en sikker og stødig arbeidsstilling.
• La aldri produktet stå uten tilsyn när motoren er i gang.
• Påse at ikke hender og føtter kommer nær klippeaggregatet når motoren er i gang.
• Hvis noe skulle sette seg fast i knivene under arbeidets gang, skal motoren stanses og stanse helt før knivene rengjøres. Kople tennpluggkabelen fra tennpluggen. Se Slik undersøker du bladet på side 251.
• Når motoren er slått av, må du holde hender og føtter unna klippeaggregatet helt til det har stanset helt.
• Se opp for grenstumper som kan slynges i vei under klippingen.
• Vær alltid oppmerksom på varselsignaler eller tilrop ved bruk av hørselsvern. Ta alltid av hørselvernet så snart motoren er stanset.
• Arbeid aldri på en stige, skammel eller stå på noe annet som ikke er ordentlig sikret.
• Bruk alltid begge hendene til å holde i produktet. Hold produktet foran kroppen.
• Hvis du treffer en gjenstand eller det oppstår kraftige vibrasjoner, må produktet stanses øyeblikkelig. Kople tennpluggkabelen fra tennpluggen. Kontroller at produktet ikke er skadet. Reparer eventuelle skader.
• Påse at tennplugghetten og tenningskabelen er uskadde for å unngå fare for elektrisk støt.
• Kontroller at alle muttere og skruer er trukket ordentlig til.
• Kontroller at giret er godt smurt. Se Slik smører du girhuset på side 250.
• Girhuset blir varmt när produktet har vært i bruk. For å unngå brannskader må du ikke ta på giret.
• Samtlige deksler og beskyttelser må være montert før start.
• Transportbeskyttelsen skal alltid settes på klippeaggregatet när produktet ikke brukes.

Personlig verneutstyr

ADVARSEL: Les de følgende advarslene før du bruker produktet.

- Benytt alltid godkjent verneutstyr når du bruker produktet. Verneutstyr kan aldri fullstendig forhindre skade, men det reduserer skadeomfanget hvis ulykken inntreffer. Spør forhandleren din om hjelp til å velge riktig utstyr.

• Bruk godkjent hørselsvern med tilstrekkelig lyddempende virkning. Langvarig eksponering overfor støy kan gi varige hørselsskader.
• Bruk godkjent øyevern. Ved bruk av visir skal det også brukes godkjente vernebriller. Godkjente vernebriller er slike som tilfredsstiller standard ANSI Z87.1 for USA eller EN 166 for EU-land.

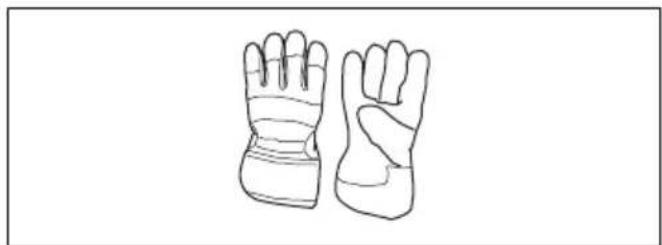

- Bruk hansker när det er nødvendig, for eksempel när du fester, undersøker eller rengjør skjæreutstyret.

- Bruk sklisikre og solide støvler eller sko.

- Bruk klær av et slitesterkt materiale. Bruk alltid tykke langbukser og lange ermer. Unngå bruk av altfor vide klær som lett henger seg fast i kvister og grener. Ikke bruk smykker, kortbukser eller sandaler, og ikke gå barbent. Sett håret opp over skuldernivå.

- Ha førstehjelpsutstyr for hånden.

ADVARSEL: Les de fölgende advarselinstruksjonene før du bruker produktet.

- Ikke bruk produktet dersom sikkerhetsutstyret er defekt.

- Utfør regelmessig kontroll av sikkerhetsutstyret. Ta kontakt med ditt Husqvarna-serviceverksted, dersom sikkerhetsutstyret er defekt.

Slik kontrollerer du gassregulatorsperren

1. Kontroller at gassregulatorsperren (A) og gassregulatoren (B) kan bevege seg fritt, og at returfjæren fungerer som den skal.

A B D

1. Trykk på gassregulatorsperren, og kontroller at den går tilbake til utgangsstillingen når du slipper den.

1. Start produktet og gi full gass.

2. Slipp gassregulatoren, og forsikre deg om at bladet stopper og forblir i ro.

ADVARSEL: Hvis bladet beveger seg när gassregulatoren står i tomgangsstilling, må forgasserens tomgangsturtall justeres. Se Slik justerer du tomgangsturtallet på side 249.

Slik kontrollerer du stoppbryteren

1. Start motoren.
2. Skyv stoppbryteren til stoppstillingen, og sjekk at motoren stopper.

ADVARSEL: Stoppbryteren går automatisk tilbake til startstillingen. For å hindre utilsiktet start må du fjerne tennplugghetten fra tennpluggen när du monterer eller utfører vedlikehold på produktet.

1. Stopp motoren.
2. Kontroller at håndbeskyttelsen er plassert riktig.
3. Kontroller håndbeskyttelsen for skader.

Slik kontrollerer du avvibreringssystemet

Avvibreringssystemet reduserer vibrasjonene i håndtakene. Avvibreringsenhetene fungerer som et skille mellom produktkroppen og håndtaket.

1. Utfør en visuell sjekk etter deformeringer og skader.

2. Kontroller at de vibrasjonsdempende enhetene er riktig festet.

ADVARSEL: Lyddempere blir svært varme under og etter bruk, også på tomgang.

OBS: Hvis gnistfangernettet ofte blir tett, kan dette være et tegn på redusert katalysatorytelse. Kontakt serviceforhandleren for kontroll av lyddemperen. Enheten overopphetes hvis gnistfangernettet er tett, med skader på sylinder og stempel som følge.

ADVARSEL: Lyddemperens indre overflater inneholder kjemikalier som kan forårsake kreft. Vær forsiktig så du ikke berører disse elementene dersom lyddemperen har blitt skadet.

Lyddemperen begrenser støynivået og sender avgassene bort fra brukeren. En lyddemper med katalysator gir lavere utslipp av skadelige avgasser.

1. Stopp motoren.
2. Utfør en visuell sjekk etter skader og deformeringer.

3. Kontroller at lyddemperen er koblet til produktet på riktig måte.

4. Rengjør gnistfangernettet med en stålbørste.

Slik sjekker du bladet og bladbeskyttelsen

Den ytre delen av bladet fungerer som en bladbeskyttelse. Bladbeskyttelsen hindrer kuttskader.

1. Stopp motoren, og kontroller at bladet stopper.
2. Fjern tennplugghetten fra tennpluggen.
3. Ta på deg vernehansker.
4. Kontroller at bladet og bladbeskyttelsen ikke er skadet eller bøyd. Bytt alltid ut et skadet eller bøyd blad eller en skadet bladbeskyttelse.
5. Kontroller at skruene i bladet og bladbeskyttelsen sitter stramt.

Drivstoffsikkerhet

ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Ikke start produktet hvis det er drivstoff eller motorolje på produktet. Fjern uønsket drivstoff/olje, og la produktet tørke.
• Skift klær umiddelbart hvis du söler drivstoff på klærne.
• Ikke få drivstoff på kroppen, det kan føre til personskade. Bruk såpe og vann for å fjerne drivstoff hvis du får drivstoff på kroppen.
• Ikke start produktet hvis motoren lekker. Kontroller motoren for lekkasjer med jevne mellomrom.
• Vær forsiktig med drivstoff. Drivstoff er brannfarlig, og avgassene er eksplosive og kan forårsake personskade eller død.

• Ikke pust inn bensindamp, det kan føre til personskade. Pass på at det er tilstrekkelig luftstrøm.

• Du må ikke røyke i nærheten av drivstoff eller motoren.

• Ikke sett varme gjenstander i nærheten av drivstoff eller motoren.
• Ikke fyll på drivstoff när motoren er på.
• Kontroller at motoren er avkjølt før du fyller på drivstoff.
• Åpne tanklokket sakte og slipp ut trykket forsiktig før du fyller.
• Ikke fyll drivstoff på motoren innendørs. En utilstrekkelig luftstrøm kan føre til personskade eller dødsfall på grunn av kveling eller karbonmonoksidforgiftning.
• Trekk til drivstofflokket helt. Hvis drivstofflokket ikke er strammet, kan det utgjøre en risiko for brann.
• Flytt produktet minst 3 m (10 fot) fra stedet der du fylte tanken, før du starter det.
• Fyll ikke drivstofftanken helt opp. Varme fører til at drivstoffet utvider seg. Lad det være litt plass øverst i drivstofftanken.

Sikkerhetsinstruksjoner for vedlikehold

ADVARSEL: Les de fölgende advarselinstruksjonene før du bruker produktet.

• Stopp motoren, og kontroller at skjæreutstyret stopper. La produktet bli avkjølt før du utfører vedlikehold.
• Koble fra tennplugghetten før du utfører vedlikehold.
• Eksosen fra motoren inneholder karbonmonoksid, en luktfri, giftig og svært farlig gass som kan forårsake dødsfall. Ikke bruk produktet innendørs eller i lukkede rom.
• Motorens avgasser er varme og kan inneholde gnister. Ikke bruk produktet innendørs eller i nærheten av brennbare materialer.
• Tilbehør og endringer på produktet som ikke er godkjent av produsenten, kan føre til alvorlig personskade eller dødsfall. Ikke foreta endringer av produktet. Bruk alltid originalt tilbehør.
• Hvis vedlikeholdet ikke utføres riktig og regelmessig, øker faren for personskade og skade på produktet.
• Bare utfør vedlikehold som er anbefalt i denne bruksanvisningen. La et godkjent Husqvarna-serviceverksted utføre all annen service.
• La et godkjent Husqvarna-serviceverksted utføre service på produktet regelmessig.
• Skift ut alle skadde, slitte eller ødelagte deler.

Drift

Innledning

ADVARSEL: Les og forstå kapittelet om sikkerhet før du bruker produktet.

Drivstoff

- Bruk Husqvarna forhåndsblandet alkylatdrivstoff for å få best mulig ytelse og forlengelse av motorens levetid. Drivstoffet inneholder færre skadelige stoffer sammenlignet med vanlig drivstoff, noe som reduserer skadelige avgasser. Mengden rester etter forbrenning er lavere med dette drivstoffet, noe som holder motoren ren.

Slik blander du drivstoff

Bensin

- Bruk kvalitetsbensin av blyfri type med maksimalt 10 prosent etanolinnhold.

OBS: Ikke bruk bensin med et oktantall som er mindre enn 90 RON/87 AKI. Bruk av lavere oktantall kan føre til motorbanking, noe som forårsaker motorskader.

Totaktsolje

- For å få best mulig resultat og ytelse bør du bruke Husqvarna-totaktsolje. - Hvis det ikke er mulig å få tak i Husqvarna-totaktsolje, kan du bruke en totaktsolje av høy kvalitet for luftkjølte motorer. Snakk med serviceforhandleren din for å velge riktig olje.

OBS: Bruk ikke totaktsolje beregnet på vannkjølte påhengsmotorer, såkalt outboardoil. Ikke bruk olje for firetaktsmotorer.

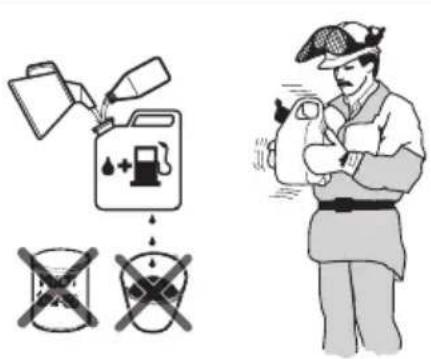

Blande bensin og totaktsolje

Bensin, liter	Totaktsolje, li-ter
	2 % (50:1)

5 0,10
10 0,20
15 0,30
20 0,40

OBS: Små feil kan påvirke blandingsforholdet drastisk när du blander små mengder drivstoff. Mål oljemengden som skal blandes, svært nøyaktig for å sikre at du får riktig blandingsforhold.

ADVARSEL: Utfør følgende prosedyren for din egen sikkerhet.

1. Stopp motoren, og la motoren bli avkjølt.
2. Tørk rent rundt drivstofflokket.

1. Rist beholderen, og forsikre deg om at drivstoffet er helt blandet.
2. Åpne drivstofflokket sakte for å slippe ut trykket.
3. Fyll drivstofftanken.

OBS: Kontroller at det ikke er for mye drivstoff i drivstofftanken. Drivstoffet utvides när det blir varmt.

1. Trekk forsiktig til drivstofflokket.
2. Rengjør drivstoffsøl på og rundt produktet.
3. Flytt produktet minst tre meter bort fra drivstoffkilden og stedet der du fylte drivstoff, før du starter motoren.

- Løsne håndtakslåsen, og vri håndtaket.

1. Trykk på pumpen omtrent seks ganger eller til drivstoffet begynner å fylle blæren. Det er ikke nødvendig å fylle blæren helt.
2. Hold produktet på bakken med venstre hånd. Ikke tråkk på produktet.
3. Dra forsiktig i startsnoren med høyre hånd til du føler litt motstand. Dra deretter raskt i startsnoren med kraft.

ADVARSEL: Surr aldri startsnoren rundt hånden.

1. Fortsett å trekke i startsnorhåndtaket til motoren starter, og skyv deretter chokehendelen til sin opprinnelige stilling.

ADVARSEL: Bladet beveger seg når motoren starter.

1. Fortsett å trekke i startsnorhåndtaket til motoren starter.
2. Trykk inn og slipp gassregulatoren for å stille inn motoren på tomgang.
3. Skyv gradvis på gassregulatoren for å øke motorens turtall.
4. Kontroller at motoren går jevnt.

1. Hold produktet på bakken med venstre hånd. Ikke tråkk på produktet.

2. Dra forsiktig i startsnoren med høyre hånd til du føler litt motstand. Dra deretter raskt i startsnoren med kraft. Fortsett til motoren starter.

- Flytt stoppbryteren til stopposisjonen for å stoppe motoren.

OBS: Stoppbryteren går automatisk tilbake til driftsstillingen.

Slik bruker du produktet

1. Når du klipper sidene på hekken, er det lurt å begynne nærme bakken og flytte produktet opp langs siden av hekken. Pass på at produktkroppen ikke kommer i kontakt med hekken.

ADVARSEL: Sørg for at tuppen av skjæreutstyret ikke kommer i kontakt med bakken.

1. Juster turtallet etter arbeidsbelastningen.
2. Hold produktet nær kroppen for å ha en stabil arbeidsposisjon.
3. Vær forsiktig, og bruk produktet langsomt.

Vedlikehold

Innledning

ADVARSEL: Les og forstå kapittelet om sikkerhet før du utfører vedlikehold på produktet.

Vedlikeholdsskjema

Vedlikehold	Før bruk	Etter 40 timer	Etter 100 timer
Rengjør de utvendige overflatene. Etter hver bruk.
Rengjør lyddemperen, avgassrøret og motoren for løv, smuss og uønsket smøremiddel.	Etter hver bruk.
Kontroller at skjæreutstyret ikke går på tomgang. X
Kontroller stoppbryteren. X
Undersøk skjæreutstyret og beskyttelsen for skjæreutstyret for skader eller sprekker. Skift ut utstyret hvis det er skadet.	X
Undersøk håndbeskyttelsen for skader og sprekker. Skift ut utstyret hvis det er skadet.	X
Utfør en kontroll av gassregulatorsperren og gassregulatoren. X
Undersøk motoren, drivstofftanken og drivstofflinjene for lekkasjer. X
Trekk til muttere og skruer. X
Kontroller at drivstofffilteret ikke er forurenset eller at drivstoffslangen har sprekker eller andre feil. Skift om nødvendig.	X
Undersøk starteren og startsnoren for skader. X
Rengjør luftfilteret. Skift ut om nødvendig. X
Undersøk de vibrasjonsdempende enhetene for skader og sprekker. X
Undersøk tennpluggen. Se Kontrollere tennpluggen på side 250.		X
Rengjør kjølesystemet. X
Rengjør utsiden av forgasseren og området rundt den. X
Rengjør eller bytt ut gnistfangernettet. X
Rengjør de indre overflatene på drivstofftanken. X
Kontroller tennpluggen. X
Sørg for at girhuset er fylt med fett. X

Slik justerer du tomgangsturtallet

1. Rengjør luftfilteret, og fest luftfilterdekselet.
2. Start produktet. Se Slik starter du produktet när motoren er kald på side 247.
3. Vri justeringsskruen for tomgang (T) med urviseren til skjæreutstyret begynner å bevege seg.

1. Vri justeringsskruen for tomgang mot urviseren til skjæreutstyret stanser.

Merk: Tomgangsturtallet er korrekt når motoren går jevnt i alle stillinger. Se Tekniske data på side 251 for å finne anbefalt tomgangsturtall.

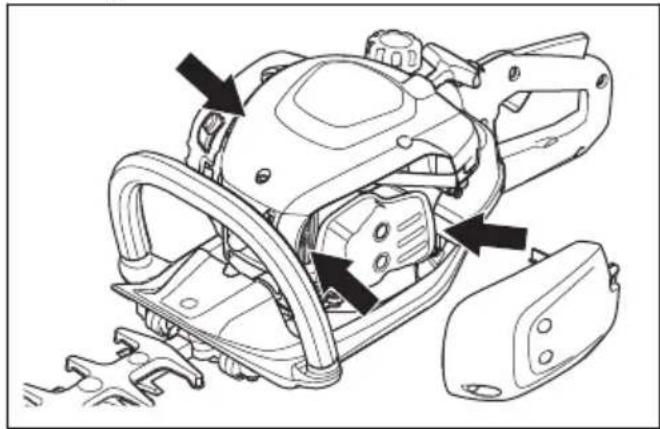

Slik rengjør du kjølesystemet

Kjølesystemet holder motortemperaturen nede. Kjølesystemet inkluderer kjøleflensene på sylinderen og startmotorhuset.

OBS: Luftinntaket mellom drivstofftanken og veivhuset kan fort bli tilstoppet av løv. Rengjør luftinntaket helt.

1. Rengjør kjølesystemet med en børste ukentlig, eller oftere ved behov.

2. Kontroller at kjølesystemet ikke er skittent eller tilstoppet.

• Undersøk tennpluggen hvis motorens effekt er for lav, ikke er enkel å starte eller ikke fungerer riktig på tomgang.
• Følg disse instruksjonene for å redusere risikoen for uønsket materiale på tennpluggenes elektroder:

a) Pass på at tomgangsturtallet er riktig justert.
b) Pass på at drivstoffblandingen er riktig.
c) Kontroller at luftfilteret er rent.

- Hvis tennpluggen er skitten, må du rengjøre den og samtidig kontrollere at elektrodeavstanden er riktig. Se Tekniske data på side 251.

Slik rengjør du luftfilteret

Fjern skitt og støv fra luftfilteret jevnlig. Dette forhindrer forgasserforstyrrelser, startproblemer, tap av motoreffekt, slitasje på motordelene og større drivstofforbruk enn vanlig.

1. Ta av luftfilterdekselet (A).

2. Fjern skumfilteret (B) og filtfilteret (C) fra filterrammen.

1. Skift ut filtfilteret (C).
2. Rengjør skumfilteret (B) med varmt såpevann.

Merk: Et luftfilter som brukes i lang tid, blir aldri helt rent. Skift luftfilteret regelmessig, og skift alltid ut et defekt luftfilter.

1. Kontroller at skumfilteret (B) er tørt.
2. Påfør luftfilterolje på skumfilteret (B). Se Slik påfører du olje på luftfilteret på side 250
3. Rengjør den indre overflaten til luftfilterdekselet (A). Bruk trykkluft eller en børste.

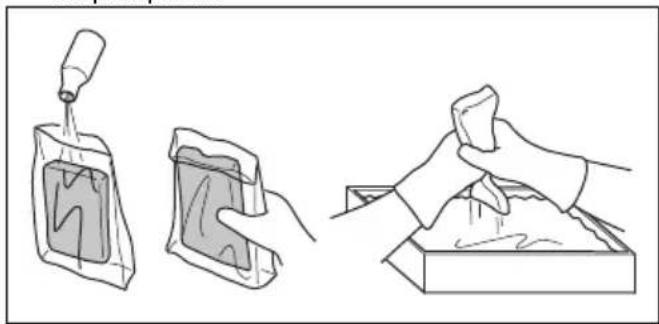

Slik påfører du olje på luftfilteret

OBS: Bruk alltid Husqvarna spesiell luftfilterolje. Ikke bruk andre typer olje.

ADVARSEL: Ta på deg vernehansker. Luftfilterolje kan føre til hudirritasjon.

1. Plasser luftfilteret i en plastpose.
2. Hell oljen i plastposen.
3. Klem på plastposen for å fordele oljen likt på luftfilteret.
4. Skyv den uønskede oljen ut av luftfilteret mens det er i plastposen.

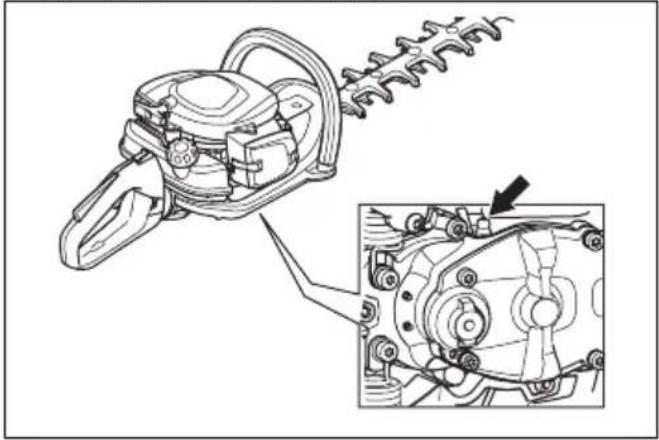

- Bruk Husqvarna spesialfett. Ta kontakt med serviceforhandleren din for å få mer informasjon om anbefalt fett.

- Påfør fett gjennom smørenippelen.

Slik rengjør og smører du bladet

1. Rengjør uønsket materiale fra bladet før og etter bruk av produktet.
2. Smør bladet før lang tids oppbevaring.

Merk: Ta kontakt med serviceforhandleren din for å få mer informasjon om anbefalt rengjørings- og smøremiddel.

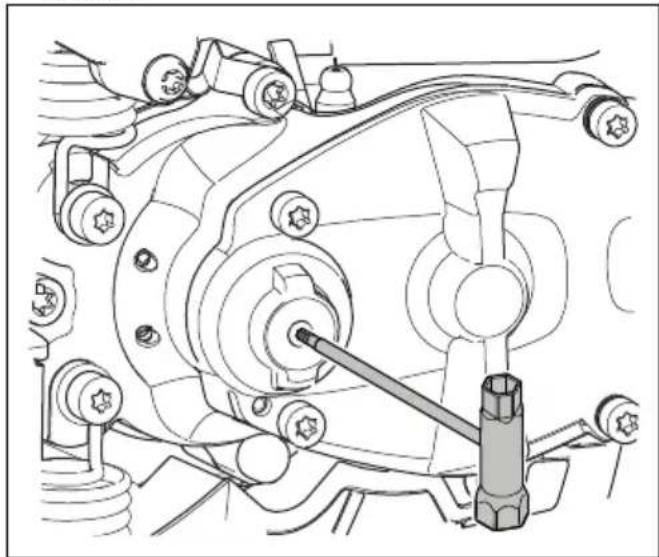

Slik undersøker du bladet

1. Ta av lokket på girhuset.
2. Kontroller at bladet beveger seg fritt. Sett kombinasjonsnøkkelen i girhuset og drei med og mot klokken.

1. Undersøk eggene på bladet for skader og deformering.
2. Bruk en fil for å fjerne ujevnheter på bladet.

Transport, oppbevaring og avhending

Transport og oppbevaring

• La alltid produktet kjøles ned før det settes bort.
• Før oppbevaring og transport av produktet og drivstoff, må du kontrollere at det ikke finnes lekkasjer eller gasser. Gnister eller åpen ild, for eksempel fra elektriske apparater eller varmekjeler, kan starte en brann.
• Bruk alltid godkjente beholdere for oppbevaring og transport av drivstoff.

• Tøm produktet for drivstoff før transport eller før lang tids oppbevaring. Lever drivstoffet hos en returstasjon.

• Fest transportbeskyttelsen under transport og oppbevaring.

• Fjern tennplugghetten fra tennpluggen.
• Fest produktet under transport. Kontroller at det ikke kan bevege seg.
• Rengjør og utfør vedlikehold av produktet før lengre tids oppbevaring.

Tekniske data

Tekniske data

	522HD60X 522HDR60X 522HDR75X
Motor
Sylindervolum, cm ^3	21,7 21,7 21,7
Tomgangsturtall, o/min 3000 3000 3000
	522HD60X 522HDR60	X 522HDR75X
Anbefalt maks. turtall, o/min 9200 9200 9200
Maksimum motoreffekt iht. ISO 8893, kW/hk ved o/min	0,6/0,8 ved 7800 0,6/0,8 ved 7800 0,6/0,8 ved 7800
Katalysatorlyddemper Ja Ja Ja
Tenningsystem
Tennplugg NGK CMR6A NGK CMR6A NGK CMR6A
Elektrodeavstand, mm 0,5 0,5 0,5
Drivstoff
Drivstofftankens kapasitet, l/cm3	0,45/450 0,45/450 0,45/450
Vekt
Uten drivstoff, kg 4,9 5,0 5,2
Støynivå 49
Lydeffektnivå, målt dB (A) 101 101 101
Lydeffektnivå, garantert LWA dB (A) 102 102 102
Lydnivåer 50
Ekvivalent lydtrykksnivå ved brukerens øre, målt i henhold til EN ISO 10517, dB(A)	93	93	93
Vibrasjonsnivåer 51
Ekvivalente vibrasjonsnivåer (ahv,eq) i håndtak, målt i henhold til EN ISO 10517, m/sek2:
Foran/bak, mm/s2	2,7/1,2	2,8/1,3	2,1/2.2
Kniver
Type	Dobbeltsidig	Dobbeltsidig	Dobbeltsidig
Klippelengde, cm	600 600 750
Klippehastighet, klipp/min	4400 3200 3200

Samsvarserklæring

EU-samsvarserklæring

Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone], erklærer på eget ansvar at produktet:

Beskrivelse Hekksaks
Merke Husqvarna
Type/modell 522HD60X, 522HDR60X, 522HDR75X
ID Serienumre datert 2022 og senere

Regulering Beskrivelse
2006/42/EC «angående maskiner»
2014/30/EU «om elektromagnetisk kompatibilitet»
2000/14/EC «angående utslipp av støy til omgivelsene»
2011/65/EU «om begrensning av bruk av visse farlige stoffer i elektrisk og elektronisk utstyr»

og at følgende standarder og/eller tekniske spesifikasjoner er anvendt: EN ISO 12100:2021, CISPR 12: 2009, EN ISO 10517:2009/A1:2013, EN IEC 63000:2018.

For informasjon som gjelder støyutslipp, kan du se Tekniske data på side 251.

Huskvarna, 2022-05-09

Ansvarlig for teknisk dokumentasjon

SPIS TREŚCI

Wstep....254

Originale instruksjoner
