ASA 30 L PC Inox - Porszívó METABO - Ingyenes használati útmutató

HASZNÁLATI ÚTMUTATÓ ASA 30 L PC Inox METABO

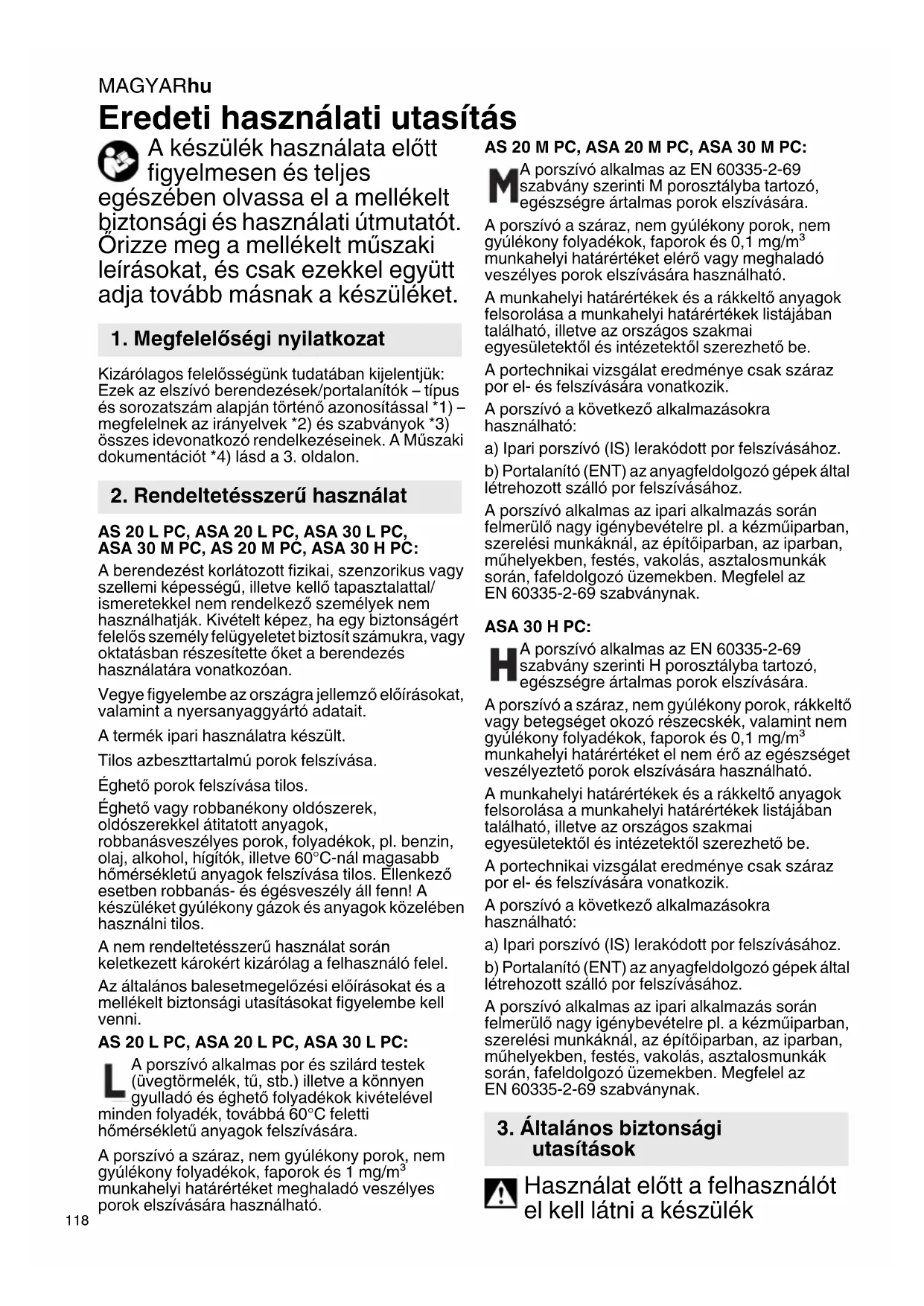

Eredeti használati utasítás A készülék használata előtt figyelmesen és teljes egészében olvassa el a mellékelt biztonsági és használati útmutatót. Őrizze meg a mellékelt műszaki leírásokat, és csak ezekkel együtt adja tovább másnak a készüléket. Kizárólagos felelősségünk tudatában kijelentjük: Ezek az elszívó berendezések/portalanítók – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. A Műszaki dokumentációt *4) lásd a 3. oldalon. AS 20 L PC, ASA 20 L PC, ASA 30 L PC, ASA 30 M PC, AS 20 M PC, ASA 30 H PC: A berendezést korlátozott fizikai, szenzorikus vagy szellemi képességű, illetve kellő tapasztalattal/ ismeretekkel nem rendelkező személyek nem használhatják. Kivételt képez, ha egy biztonságért felelős személy felügyeletet biztosít számukra, vagy oktatásban részesítette őket a berendezés használatára vonatkozóan. Vegye figyelembe az országra jellemző előírásokat, valamint a nyersanyaggyártó adatait. A termék ipari használatra készült. Tilos azbeszttartalmú porok felszívása. Éghető porok felszívása tilos. Éghető vagy robbanékony oldószerek, oldószerekkel átitatott anyagok, robbanásveszélyes porok, folyadékok, pl. benzin, olaj, alkohol, hígítók, illetve 60°C-nál magasabb hőmérsékletű anyagok felszívása tilos. Ellenkező esetben robbanás- és égésveszély áll fenn! A készüléket gyúlékony gázok és anyagok közelében használni tilos. A nem rendeltetésszerű használat során keletkezett károkért kizárólag a felhasználó felel. Az általános balesetmegelőzési előírásokat és a mellékelt biztonsági utasításokat figyelembe kell venni. AS 20 L PC, ASA 20 L PC, ASA 30 L PC: A porszívó alkalmas por és szilárd testek (üvegtörmelék, tű, stb.) illetve a könnyen gyulladó és éghető folyadékok kivételével minden folyadék, továbbá 60°C feletti hőmérsékletű anyagok felszívására. A porszívó a száraz, nem gyúlékony porok, nem gyúlékony folyadékok, faporok és 1 mg/m³ munkahelyi határértéket meghaladó veszélyes porok elszívására használható. AS 20 M PC, ASA 20 M PC, ASA 30 M PC: A porszívó alkalmas az EN 60335-2-69 szabvány szerinti M porosztályba tartozó, egészségre ártalmas porok elszívására. A porszívó a száraz, nem gyúlékony porok, nem gyúlékony folyadékok, faporok és 0,1 mg/m³ munkahelyi határértéket elérő vagy meghaladó veszélyes porok elszívására használható. A munkahelyi határértékek és a rákkeltő anyagok felsorolása a munkahelyi határértékek listájában található, illetve az országos szakmai egyesületekt ől és intézetektől szerezhető be. A portechnikai vizsgálat eredménye csak száraz por el- és felszívására vonatkozik. A porszívó a következő alkalmazásokra használható: a) Ipari porszívó (IS) lerakódott por felszívásához. b) Portalanító (ENT) az anyagfeldolgozó gépek által létrehozott szálló por felszívásához. A porszívó alkalmas az ipari alkalmazás során felmerülő nagy igénybevételre pl. a kézműiparban, szerelési munkáknál, az építőiparban, az iparban, műhelyekben, festés, vakolás, asztalosmunkák során, fafeldolgozó üzemekben. Megfelel az EN 60335-2-69 szabványnak. ASA 30 H PC: A porszívó alkalmas az EN 60335-2-69 szabvány szerinti H porosztályba tartozó, egészségre ártalmas porok elszívására. A porszívó a száraz, nem gyúlékony porok, rákkeltő vagy betegséget okozó részecskék, valamint nem gyúlékony folyadékok, faporok és 0,1 mg/m³ munkahelyi határértéket el nem érő az egészséget veszélyeztető porok elszívására használható. A munkahelyi határértékek és a rákkeltő anyagok felsorolása a munkahelyi határértékek listájában található, illetve az országos szakmai egyesületektől és intézetektől szerezhető be. A portechnikai vizsgálat eredménye csak száraz por el- és felszívására vonatkozik. A porszívó a következő alkalmazásokra használható: a) Ipari porszívó (IS) lerakódott por felszívásához. b) Portalanító (ENT) az anyagfeldolgozó gépek által létrehozott szálló por felszívásához. A porszívó alkalmas az ipari alkalmazás során felmerülő nagy igénybevételre pl. a kézműiparban, szerelési munkáknál, az építőiparban, az iparban, műhelyekben, festés, vakolás, asztalosmunkák során, fafeldolgozó üzemekben. Megfelel az EN 60335-2-69 szabványnak. Használat előtt a felhasználót el kell látni a készülék

1. Megfelelőségi nyilatkozat

2. Rendeltetésszerű használat

3. Általános biztonsági

használatára és azokra az anyagokra vonatkozó információkkal, utasításokkal és képzésekkel, amelyekre a készülék alkalmazható, ideértve a felfogott anyag kezelésére vonatkozó biztonságos eljárás ismertetését is. Saját testi épsége és a készülék védelme érdekében tartsa be az ezzel a szimbólummal jelölt szövegrészekben foglaltakat! Ezt a készüléket nem használhatják olyan személyek (beleértve a gyerekeket is), akik korlátozott fizikai, érzékszervi vagy szellemi képességekkel rendelkeznek, ill. nincs kellő tapasztalatuk vagy ismeretük. Ne engedje meg, hogy gyerekek használják a készüléket. Mindig figyelni kell arra, hogy a gyerekek ne játszhassanak a készülékkel. A kefék vagy egyéb tartozékok cseréje előtt: kapcsolja ki a készüléket és húzza ki a csatlakozót a csatlakozó aljzatból. FIGYELEM Figyeljen arra, hogy a hálózati kábel ne érjen a forgó kefékhez. Amennyiben a hálózati kábel megrongálódott, azt a gyártóval, annak ügyfélszolgálatával vagy egy hasonló képzettséggel rendelkező személlyel ki kell cseréltetni annak érdekében, hogy el lehessen kerülni a veszélyeket. Vigyázat! Tisztítsa meg rendszeresen a vízszintkorlátozót és ellenőrizze azt rongálódásokra való tekintettel. Figyelem! Csak a készülékhez mellékelt vagy a használati útmutatóban megadott tartozékok használhatók. Más tartozékok használata csökkentheti a biztonságot. Az itt leírtaktól eltérő más munkák végzése tilos. A nem rendeltetésszerű használatból, szakszerűtlen kezelésből vagy javításból eredő esetleges károkért a gyártó nem vállal felelősséget. Ha nem használják a készülék, a tömlőt csatlakoztatva kell hagyni annak érdekében, hogy megakadályozzák a por nem kívánt kijutását. Tilos üzembe helyezni a készüléket és a tartozékokat, ha: - a készüléken felismerhető sérülés (repedés/törés) látható, - a hálózati csatlakozóvezeték meghibásodott, vagy repedés illetve öregedés jeleit mutatja, - nem látható hibára utaló jeleket tapasztal (leesést követően). A fúvókát, a tömlőt vagy a csövet tilos emberekre és állatokra irányítani. VIGYÁZAT! – Hab vagy víz szivárgása esetén azonnal kapcsolja ki a készüléket. Ürítse ki a tartályt és szükség esetén a szűrőt. Soha ne másszon fel vagy üljön rá a készülékre. A csatlakozókábelt és a tömlőt mindig úgy helyezze el, hogy ne okozzon botlásveszélyt.

4. Különleges biztonsági

A csatlakozóvezetéket ne húzza át éles peremek felett, ne törje meg vagy ne csípje be. Ha a készülék csatlakozóvezetéke megsérül, azonnal ki kell cserélni egy különleges csatlakozóvezetékre. Lásd a Javítás fejezetet. Csak védőérintkezővel rendelkező dugaszoló aljzatra csatlakoztatható. Sérült hosszabbító vezeték használata tilos. Soha ne dugja be vagy húzza ki a hálózati csatlakozót nedves kézzel. Csak a hálózati csatlakozónál fogva húzza ki a készüléket, ne a vezetékénél. VIGYÁZAT! – A készüléken található csatlakozóaljzat csak a használati útmutatóban leírt célra használható. A készüléket tilos felügyelet nélkül hagyni. A munka hosszabb megszakítása esetén húzza ki a hálózati csatlakozót. Biztosítsa nem kívánt csatlakoztatás ellen. Az elszívó berendezés nem használható vagy tárolható a szabadban nedves körülmények között. FIGYELEM - A gépet csak zárt térben szabad tárolni. Savak, aceton és oldószerek maró hatással lehetnek a készülék alkotórészeire. Karbantartás és a gép tisztítása előtt, illetve minden használat után kapcsolja ki a készüléket és húzza ki a hálózati csatlakozót. Biztosítsa nem kívánt csatlakoztatás ellen. Ne használjon gőzborotvát vagy nagynyomású tisztító készüléket az elszívó berendezés tisztítására. Tartsa mindig szárazon a fedél belsejét. Amennyiben hosszabb időn át nem végzik el a készülék tisz- títását, különösen élelmiszer- feldolgozó iparban való használat esetén, fennáll a csíraképződés veszélye: használat után mindig azonnal tisztítsa ki és fertőtlenítse a készüléket. Soha ne nyissa fel a készüléket szabadban esőben vagy viharban. Alacsony hőmérséklet esetén ne használja a készüléket szabadban. Ne használja a készüléket robbanásveszélyes helyiségben. Ügyeljen arra, hogy az elszívó berendezést biztonságos helyre állítsa fel. Amennyiben a távozó levegő a helyiségbe tér vissza, elegendő L légcserét kell biztosítani. Vegye figyelembe az országos előírásokat. Tartsa szárazon a készülék csat- lakozó aljzatát és ne tegye ki azt nedvességnek. Ne használjon hosszabbító vezetéket a porszívó és az elek- tromos szerszám között. A készülék csatlakozó aljzatának alkalmazása során a porszívót száraz környezetben kell használni. Figyelem! A készülék egészségkárosító port tartalmaz. A kiürítést és aMAGYAR hu

karbantartást, a porgyűjtő tartály eltávolítását is beleértve, csak megfelelő védőfelszerelést viselő szakemberek végezhetik el. Vigyázat, általános veszély! Vigyázat! Ne használja a készüléket a használati utasítás elolvasása nélkül! VIGYÁZAT! – A kezelőszemélyzetet megfe- lelő oktatásban kell részesíteni a porszívó használatára és az azzal felszívható anyagokra vonat- kozóan. Különleges biztonsági tudni- valók az AS 20 M PC,

ASA 20 M PC, ASA 30 M PC

típusú készülékekhez: Figyelmeztető tábla M porosztályú gépekhez: Kiürítés és karbantartás folyamán vegye figyelembe: Tisztítsa meg a készüléket felnyitás előtt. Viseljen porvédő maszkot. Ügyeljen arra, hogy a műveletben részt nem vevő személyeket ne érje porterhelés. Gondoskodjon helyi szűrésű kényszerszellőztetésről. Utána tisztítsa meg a karbantartási területet. Ne használja a készüléket a teljes szűrőrendszer nélkül. (Szűrőkazetták és PE eldobható tasak). Az EN 60335 szabvány 1. és 2-69. része szerinti vizsgálat szerint a víz-levegő keverék felszívására vonatkozó elektromos biztonságra megszabott biztonságtechnikai követelmények teljesülnek. Különleges biztonsági tudni- valók az ASA 30 H PC típusú készülékhez: Figyelmeztető tábla H porosztályú gépekhez: FIGYELEM: A készülék egészségkárosító port tartalmaz. A kiürítést és a karbantartást, a porgyűjtő tartály eltávolítását is beleértve, csak megfelelő védőfelszerelést viselő szakemberek végezhetik el. Ne használja a készüléket a teljes szűrőrendszer nélkül. Kiürítés és karbantartás folyamán vegye figyelembe: Tisztítsa meg a készüléket felnyitás előtt. Viseljen porvédő maszkot. Ügyeljen arra, hogy a műveletben részt nem vevő személyeket ne érje porterhelés. Gondoskodjon helyi szűrésű kényszerszellőztetésről. Utána tisztítsa meg a karbantartási területet. Ne használja a készüléket a teljes szűrőrendszer nélkül. (Szűrőkazetták és speciális H- osztályú szűrőzsákok.) Az EN 60335 szabvány 1. és 2-69. része szerinti vizsgálat szerint a víz-levegő keverék felszívására vonatkozó elektromos biztonságra megszabott biztonságtechnikai követelmények teljesülnek.

szűrőkazettákat a gépből való eMAGYARhu

kivétel után már nem lehet használni. Különleges biztonsági tudni- valók az AS 20 L PC, ASA 20 L PC, ASA 30 L PC típusú készülékekhez: Figyelmeztető tábla L porosztályú gépekhez: A készülék alkalmas enyhén egészségkárosító anyagok felszívására. A készülék nem alkalmas a belélegzésre szolgáló levegő faporszint-tartalmának csökkentésére. Egyes anyagok, mint pl. ólomtartalmú festékek, egyes fafajták, ásványok és fémek pora egészségkárosító lehet. Ezen porok érintése vagy belégzése allergikus reakciókat válthat ki, és/ vagy a felhasználó vagy a közelben tartózkodó személyek légúti megbetegedéseit okozhatja. Bizonyos porok, mint pl. a tölgy vagy a bükk pora rákkeltőnek minősülnek, különösen a faanyagok kezelésére szolgáló adalékanyagokkal (kromátokkal, favédő szerekkel) együtt. Lásd a 2. oldalon. 1 fékezhető görgő 2tartály 3 zárókupak (csak M/H egységek) 4 szívó nyílás 5 csatlakozó aljzat elektromos szerszámokhoz (csak ASA típusú készülékek 6 hordfogantyú 7fedél 8készülékház tartozék 9 készülékház-rögzítő 10 térfogatáram-ellenőrző jelzőfény (csak M/H típusú készülékek 11 Tárolórekesz 12 Be/Ki/Automata (kivéve AS típusú készülékek) kapcsoló 13 rögzítőkampó 14 csatlakozókábel 15 gumi a tömlőcsatlakozáshoz 16 görgővédelem/fogantyú 17 szívótömlő hátsó vége 18 szívótömlő elülső vége 19 porszívózsákcsatlakozó 20 szűrőzsák * 21 tartozéktartó, fúvókához és tömlőhöz 22 csavarok 23 szűrősapka 24 szűrőfedél 25 szűrő 26 szűrőtartó kosár 27 úszó 28 csatlakozó karmantyú 29 másodlagos légszabályozó 30 légbeszívás 31 „PressClean” (PC) gomb a szűrő tisztításához 32 pamut szűrőzsák* 33 PE eldobható zsák* 34 speciális H-osztályú szűrőzsák*

• felszereltségtől függő / nem része a szállítási terjedelemnek Az üzembe helyezés előtt ellenőrizze, hogy a szerszám típustábláján megadott hálózati feszültség és frekvencia megfelel-e az Ön által használt hálózat adatainak.

6.1 A pamut szűrőzsák 635424000 (32)

behelyezése Javasoljuk pamut szűrőzsákok használatát a következő esetekben: - Az olyan alkalmazások esetén, ahol kis mennyiségű finom por keletkezik (pl. festék- és lakkbevonatok fel és lecsiszolásakor, rövid, < 10 mm-es átmérőjű fúró munkálatok leszívásakor, stb.). - Olyan gépek, mint pl. felsőmarók, gyalugépek, kis csiszológépek, stb. alkalmazásakor. Pamut szűrőzsák használatakor a szűrő tisztítás nem működik. Kapcsolja ki a gépet. Húzza ki a hálózati csatlakozót. Biztosítsa nem kívánt csatlakoztatás ellen. Nyissa fel a reteszelő zárakat (13). Vegye le a felső részt (7) a tartályról (2). Lásd a C ábrát a 2. oldalon Helyezze az új pamut szűrőzsákot a megfelelő tartóba. (19) Helyezze vissza a felső részt a tartályra és zárja a reteszelő zárakat.

6. Üzembe helyezésMAGYAR hu

6.2 A PE eldobható zsák 635425000/

635426000 (33) behelyezése Javasoljuk PE hulladékzsák használatát a következőknél: - Az olyan alkalmazásoknál, ahol nagyobb mennyiségű finom por keletkezik (pl. vakolt felületek lemarásakor, esztrich felületek fel- és lecsiszolásakor, stb.). - Az olyan gépek használata esetén, mint pl.: felújító marók, felújító csiszolók, gipszkartoncsiszolók, falhoronymarók, stb. Kapcsolja ki a gépet. Húzza ki a hálózati csatlakozót. Biztosítsa nem kívánt csatlakoztatás elkerülését. Nyissa fel a reteszelő zárakat (13). Vegye le a felső részt (7) a tartályról (2). Terítse a PE eldobható tasakot (33) egyenletesen a tartály aljára. A zsákon található kerek lyuknak a tartály belsejében kell lennie. Helyezze a PE eldobható zsák széleit a tartály peremére úgy, hogy a PE eldobható zsákot a felhelyezett felső rész (7) körkörösen rögzítse. Helyezze vissza a felső részt a tartályra és zárja a reteszelő zárakat.

6.3 Speciális H-osztályú szűrőzsák

635427000 (34) Az egészségre ártalmas porok esetén speciális szűrőzsákot kell használni. Kapcsolja ki a gépet. Húzza ki a hálózati csatlakozót. Biztosítsa nem kívánt csatlakoztatás elkerülését. Nyissa fel a reteszelő zárakat (13). Vegye le a felső részt (7) a tartályról (2). Terítse a külső PE-zsákot egyenletesen a tartály aljára. Úgy helyezze a külső PE-zsák széleit a tartály széle fölé, hogy a PE-zsákot a felhelyezett felső rész (7) körkörösen rögzítse. A zsákon található kerek lyuknak a tartály belsejében kell lennie. Helyezze a belső pamut szűrőzsákot a megfelelő tartóba. (19) Helyezze vissza újra a felső részt a tartályra, és zárja le a reteszelő zárakat

6.4 A fúvókák és tömlők tartozéktartóinak

(21)felszerelése A tartozéktartót (21) a mellékelt csavarokkal, valamint megfelelő szerszámmal rögzítse a készülékhez a 2. oldalon található D. ábrán látható módon.

6.5 A szívótömlő felszerelése

Helyezze a szívótömlő hátsó végét (17) a szívónyílásba (4) .

6.6 Vegye le a csatlakozó karmantyút (28) és

rögzítse. Szerelje a 2. oldalon található G. ábra szerint. Levétel: Lazítsa meg a csatlakozó karmantyút (28) a tömlőcsatlakozó ellenkező irányba forgatásával (2. Oldal, F. ábra). Felhelyezés: Tolja a szívótömlő elülső végét (18) a pattintó zárral a karmantyúba, míg a zár be nem reteszel.

6.7 Szívóteljesítmény szabályozása

A másodlagos légszabályozó (29) elforgatásával a levegőbemenet (30) légellátása és ezáltal a szívóteljesítmény is szabályozható.

7.1 Be-/kikapcsolás, automatika

Válassza ki az üzemmódot a kapcsolóval (12): Ki = porszívó kikapcsolása Be = porszívó bekapcsolása (manuális üzemmód) AUTO= Automatikus be-/kikapcsolás Az elszívó berendezést egy a csatlakozóaljzathoz (5) csatlakoztatott elektromos szerszámmal kapcsolják be, ill. ki.

Lásd az ábrát a 2. oldalon A szűrő (25) erős légárammal történő megtisztításához tegye a következőket: porszívózás közben nyomja meg a gombot (31) (3-szor) és ezzel egyidőben zárja le szívónyílást (a szívótömlőn vagy a tartályon).

7.3 Csatlakozó aljzat (5) (csak az ASA 20-30 L/

M/H PC típusú készülékek esetén) A csatlakozóaljzatot (5) kizárólag elektromos szerszám csatlakoztatására tervezték. A maximálisan megengedett áramfelvétel (a porszívó és a csatlakoztatott készülék esetében) összességében az I max értékét (lásd a 3. oldalon található táblázatot) nem haladhatja meg. A kapcsoló (12) „AUTO” állásában az elszívó berendezést a csatlakozóaljzatra (5) csatlakoztatott elektromos szerszám kapcsolja be, illetve ki.

7.4 Térfogatáram-ellenőrző jelzőfény (10) (csak

az AS 20 M PC, ASA 20 M PC, ASA 30 M PC, ASA 30 H PC típusú készülékek esetén) pirosan világít, ha az előírt 20 m/sec térfogatáram nem érhető el. Ha a tartály megtelt és/vagy a szívótömlő eltömődött, a térfogatáram-ellenőrző jelzőfény kigyullad, és egy hangjelzés is megszólal. A hibaelhárítást lásd a 10.2 fejezetben.

A szívást csak száraz szűrővel, készülékkel és tartozékokkal végezze. Nedves állapotban a por rátapadhat és megkérgesedhet. A pamut szűrőzsákot (20) vagy a PE eldobható zsákot (33) mindig szűrővel (25) együtt kell használni.

8. HasználatMAGYARhu

Soha ne működtesse a készüléket szűrő vagy speciális nedves szűrő nélkül. A készülék megrongálódhat. Ezenfelül vízkilépés is lehetséges. Nedves szívás előtt a száraz szívott anyagot el kell távolítani. Ez megakadályozza az erős szennyeződést és a kérgesedést. A készülék úszórendszerrel van ellátva, amely a maximális folyadékszint elérésekor kikapcsolja a készüléken áthaladó légáramot. Ilyen esetben jelentősen megváltozik a motor hangja. Ekkor kapcsolja ki a készüléket. Majd húzza ki a csatlakozódugót az aljzatból. Csak akkor szívjon fel folyadékot, ha az úszó (27) működőképes állapotban van (lásd a 10. Karbantartás c. fejezetet). Kikapcsolás után némi víz folyhat vissza a tömlőből. A kiürítés előtt először vegye ki a szívótömlőt a folyadékból. Az ezután következő száraz szívás előtt helyezzen be száraz szűrőt. A száraz és nedves szívás gyakori váltásakor egy második (csere-) szűrő használatát javasoljuk. A szűrőt, a tartályt és a tartozékokat szárítsa meg, hogy a por ne rakódhasson le a nedves részekre. A tárolás előtt: hagyja teljesen megszáradni a nedves szűrőket és a szennytartály belsejét.

L osztály: A por nem kívánt kijutásának megakadályozása érdekében hagyja a tömlőt a berendezésre csatlakoztatva. M és H osztály: a tömlő lecsatlakoztatása után zárja le a szívónyílást a zárókupakkal. Illessze egymásba a tömlővégeket úgy, hogy ne tudjon por távozni a tömlőbő

Rögzítse a szívótömlőt vagy a hálózati csatlakozókábelt a készülékhez a tartozéktartóval (21) és a gumival (15). A felső résznek (7) szorosan csatlakoznia kell a tartályhoz (2) - ellenőrizze, hogy a reteszelő zárak (13) zárnak-e. A fogantyú (6) csak kézi szállításra engedélyezett, emelőhöz vagy hasonlókhoz való rögzítésre nem!

9.1 Általános tisztítási tudnivalók

A tartályt és a tartozékokat tisztítsa meg vízzel. A felső részt (7) törölje le egy nedves kendővel. Figyelem! A készülék egészségkárosító port tartalmaz. A kiürítést és a karbantartást, a porgyűjtő tartály eltávolítását is beleértve, csak megfelelő védőfelszerelést viselő szakemberek végezhetik el. A tartály kiürítése Csak a következő porok esetén használható: munkahelyi határérték > 1mg/m

- Húzza ki a hálózati csatlakozót. Biztosítsa nem kívánt csatlakoztatás elkerülését. - Nyissa fel a reteszelő zárakat (13). Vegye le a felső részt (7) a tartályról (2). - Billentse ki a tartályt. A pamut szűrőtasak ártalmatlanítása - Húzza ki a hálózati csatlakozódugót. Biztosítsa szándékolatlan bedugás ellen. - Vegyen fel porvédő maszkot. - Nyissa fel a reteszelő zárakat (13). Vegye le a felső részt (7) a tartályról (2). - Húzza le óvatosan hátrafelé a gyapjú szűrőtasakot (20) a szívónyílásról (4). - Távolítsa el a szívott anyagot a törvényes előírásoknak megfelelően. PE-eldobható zsákok és speciális H-osztályú szűrőzsákok eltávolítása - Csatlakoztassa a hálózati csatlakozót. - Kapcsolja be a porszívót és tisztítsa meg a szűrőt: nyomja meg a gombot (31) („PressClean”, lásd 7.2. fejezet). - Kapcsolja ki a porszívót: állítsa a kapcsolót (12) „0“ állásba. - Vegyen fel porvédő maszkot. - Nyissa fel a reteszelő zárakat (13). Vegye le a felső részt (7) a tartályról (2). A felső rész levétele előtt állítsa a kapcsolót (12) „I“ állásba az esetleg lehulló por felszívásához. - Óvatosan vegye le a PE hulladékgyűjtő zsákot (33) a tartály faláról, kösse össze és zárja le a mellékelt kábelkötegelővel. - Távolítsa el a szívott anyagot a törvényes előírásoknak megfelelően.

10.1 Általános tudnivalók

Minden karbantartás előtt kapcsolja ki a készüléket és húzza ki a hálózati csatlakozódugót. Biztosítsa nem kívánt csatlakoztatás ellen. Tisztítsa meg a készüléket (lásd a 9. fejezet). A felhasználó által végzett karbantartásnál szét kell szerelni az elszívó berendezést, meg kell azt tisztítani és el kell végezni a karbantartást, amennyire az a karbantartó személyzet és mások veszélyeztetése nélkül lehetséges. Az el ővigyázatosságra vonatkozó intézkedések A megfelelő elővigyázatossági intézkedések a szétszerelés előtti tisztítást, a porszívó szétszereléséhez helyi szűrt kényszerszellőzés biztosítását, a karbantartási terület tisztítását és az alkalmas személyi védőfelszerelést jelentik.

10.2 A szívóteljesítmény csökkenése

A szívóteljesítmény csökkenése esetén végezze el a következőket:

1. A szűrő (25) megtisztítása: nyomja meg a

gombot (31) („PressClean”, lásd a 7.2 fejezetet)

2. Ürítse ki a tartályt vagy cserélje ki a gyapjú

szűrőtasakot (20), ill. a PE eldobható tasakot (33).

3. Cserélje ki a szűrőt (25), vagy jól rázza ki, kefélje

10. KarbantartásMAGYAR hu

le, illetve vegye ki és folyóvízben mossa ki és szárítsa meg, majd helyezze vissza (lásd 10.3. fejezet).

10.3 A szűrő cseréje

- A csere előtt még egyszer tisztítsa meg a szűrőt (25): nyomja meg a gombot (31) („PressClean“, lásd 7.2. fejezet). - Húzza ki a hálózati csatlakozót. Biztosítsa nem kívánt csatlakoztatás elkerülését. - Nyissa fel a reteszelő zárakat (13). Vegye le a felső részt (7) a tartályról (2). Lásd az E ábrát a 2. oldalon. Lazítsa meg a zárat (23) (lásd a jelölést). Vegye le a szűrőfedelet (24) és a szűrőt (25). A régi szűrőt tegye azonnal porzáró műanyag tasakba és ártalmatlanítsa előírás szerint.

FIGYELEM - Rendszeresen tisztítsa meg a szűrőkosárba (26) mozgathatóan beépített úszót (27) és ellenőrizze annak épségét.

10.5 Műszaki felülvizsgálat

Legalább évente egyszer a gyártónak vagy egy képzésben részesült személynek portechnikai ellenőrzést kell végeznie pl. a szűrő sérülése, a berendezésére tömítettsége és a ellenőrző berendezés működésére tekintettel. A felhasználó által végzett karbantartásnál szét kell szerelni az elszívó berendezést, meg kell azt tisztítani és el kell végezni a karbantartást, amennyire az a karbantartó személyzet és mások veszélyeztetése nélkül lehetséges. Az elővigyázatosságra vonatkozó intézkedések A megfelelő elővigyázatossági intézkedések a szétszerelés előtti tisztítást, a porszívó szétszereléséhez helyi szű rt kényszerszellőzés biztosítását, a karbantartási terület tisztítását és az alkalmas személyi védőfelszerelést jelentik. A karbantartási és javítási munkák során az összes nem megtisztított és kielégítően meg nem tisztítható szennyezett tárgyat ártalmatlanítani kell. Az ilyen tárgyakat nem áteresztő tasakokban az ilyen hulladék eltávolítására vonatkozó érvényes előírásoknak megfelelően el kell távolítani.

11.1 A szívóteljesítmény csökkenése

Az erre vonatkozó tudnivalók a Tisztítás c. fejezetben találhatóak.

• Szennyezett a szűrő (25)? - tisztítsa ki.

• Megtelt a pamut szűrőzsák (20)? - cserélje ki.

• Tele a PE eldobható tasak (33)? - cserélje ki.

• Megtelt a tartály (2)? - ürítse ki.

• Eldugult a fúvóka, a csövek vagy a tömlő?- tisztítsa meg.

11.2 A készülék nem működik

• Csatlakoztatták a csatlakozót az csatlakozó aljzatba?

• Van feszültség a hálózatban?

• Rendben van a hálózati vezeték?

• Megfelelően zárt a készülék fedele?

• Nem kapcsolt ki a vízérzékelő? - Ürítse ki a tartályt; kapcsolja ki majd ismét be a készüléket.

• A kapcsoló (12) „AUTO“ állásban van? - Állítsa „I” állásba. Lásd a 7.1. fejezetet.

• A porszívót nem kapcsolja be, illetve ki az elektromos szerszám, pedig a kapcsoló (12) „AUTO“ állásban van. - Csatlakoztassa az elektromos szerszámot a csatlakozóaljzathoz (5). Ne végezzen a készülék belsejében semmilyen beavatkozást. Forduljon egy erre kijelölt műhelyhez vagy a Metabo ügyfélszolgálatához (lásd a 13., Javítás c. fejezetet)

Kizárólag eredeti Metabo tartozékokat használjon. Ha valamilyen tartozékra van szüksége, forduljon a kereskedőjéhez. A tartozékokat lásd a 4. oldalon. A tartozékok teljes választékát lásd a www.metabo.com honlapon vagy a katalógusban. A készülékeken végzendő javításokat csak elektromos szakember végezheti el! Csak eredeti Metabo pótalkatrészeket használjon. A javításra szoruló Metabo elektromos kéziszerszámokkal, kérjük, forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com honlapon találja. A pótalkatrészek listája letölthető a www.metabo.com honlapról. A Metabo szerszámok csomagolása 100%-ban újrahasznosítható anyagokból készül. A leselejtezett készülékek és azok tartozékai sok értékes nyersanyagot és műanyagot tartalmaznak, amelyek szintén újrahasznosíthatóak. A csomagolóanyagokat a jelölésük alapján a helyi irányelveknek megfelelően kell a hulladékeltávolításba vinni. További információkat a www.metabo.com honlapon találhat a Szerviz menüpontban. Ez a használati útmutatót klórmentesen fehérített papírra nyomtatták. Csak EU-tagországok esetében: a készüléket soha ne dobja a háztartási hulladék közé! Az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK

14. KörnyezetvédelemMAGYARhu

irányelv és annak nemzeti jogi átvétele értelmében a használt készülékeket szelektíven kell gyűjteni, és lehetővé kell tenni azok környezetkímélő újrahasznosítását. Az adatok értelmezését lásd a 3. oldalon. A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva. K =porosztály. Megfelel az EN 60335-2-69 szabványnak. A=külső méretek U =hálózati feszültség F =hálózati frekvencia I =áramfelvétel N =hálózati teljesítmény

=névleges felvett teljesítmény

=max. vákuum (a tömlőben)

=max. vákuum (a fúvóberendezésen)

l/s1 =max. térfogatáram (a tömlőben)

l/s2 =max. térfogatáram (a fúvóberendezésen)

max1 =max. átáramlási mennyiség (a tömlőben)

max2 =max. átáramlási mennyiség (a fúvóberendezésen) V =max. tartálytérfogat m=súly (elektromos csatlakozókábel nélkül)

=tömlő hossza Eredő rezgés (háromdimenziós vektorösszeg): Jellemző A-osztályú zajszint:

=bizonytalanság IP =védelmi fajta Munka közben a zajszint túllépheti a 80 db(A) értéket. Viseljen fülvédőt! A mérési eredményeket az EN 60704 szabvány szerint határoztuk meg. ~ Váltóáram A fenti műszaki adatokra tűrés vonatkozik (a mindenkor érvényben levő szabványoknak megfelelően).

15. Műszaki adatokРУССКИЙ ru
