KÄYTTÖOHJE ASA 30 L PC Inox METABO

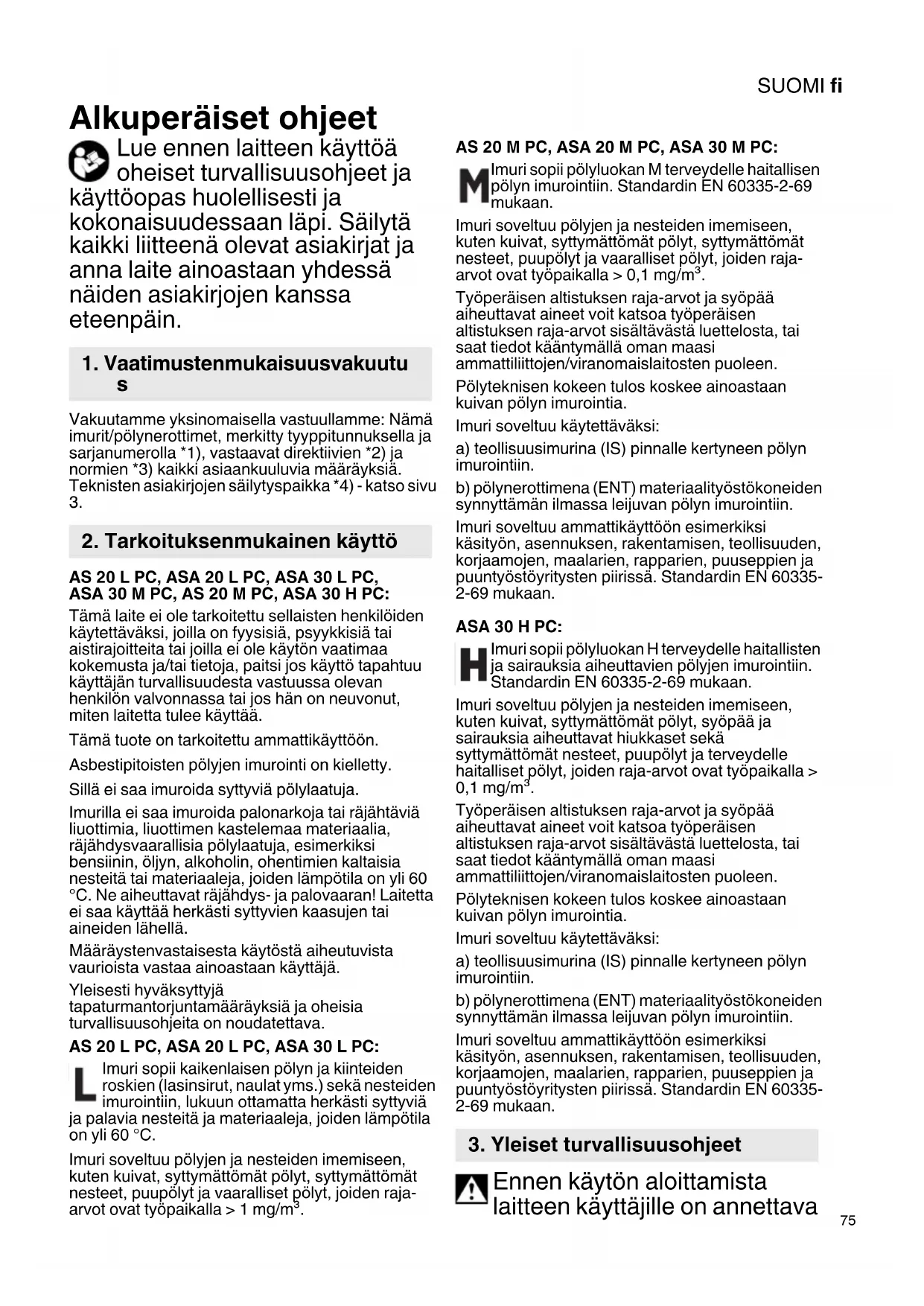

Alkuperäiset ohjeet Lue ennen laitteen käyttöä oheiset turvallisuusohjeet ja käyttöopas huolellisesti ja kokonaisuudessaan läpi. Säilytä kaikki liitteenä olevat asiakirjat ja anna laite ainoastaan yhdessä näiden asiakirjojen kanssa eteenpäin. Vakuutamme yksinomaisella vastuullamme: Nämä imurit/pölynerottimet, merkitty tyyppitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja normien *3) kaikki asiaankuuluvia määräyksiä. Teknisten asiakirjojen säilytyspaikka *4) - katso sivu

AS 20 L PC, ASA 20 L PC, ASA 30 L PC, ASA 30 M PC, AS 20 M PC, ASA 30 H PC: Tämä laite ei ole tarkoitettu sellaisten henkilöiden käytettäväksi, joilla on fyysisiä, psyykkisiä tai aistirajoitteita tai joilla ei ole käytön vaatimaa kokemusta ja/tai tietoja, paitsi jos käyttö tapahtuu käyttäjän turvallisuudesta vastuussa olevan henkilön valvonnassa tai jos hän on neuvonut, miten laitetta tulee käyttää. Tämä tuote on tarkoitettu ammattikäyttöön. Asbestipitoisten pölyjen imurointi on kielletty. Sillä ei saa imuroida syttyviä pölylaatuja. Imurilla ei saa imuroida palonarkoja tai räjähtäviä liuottimia, liuottimen kastelemaa materiaalia, räjähdysvaarallisia pölylaatuja, esimerkiksi bensiinin, öljyn, alkoholin, ohentimien kaltaisia nesteitä tai materiaaleja, joiden lämpötila on yli 60 °C. Ne aiheuttavat räjähdys- ja palovaaran! Laitetta ei saa käyttää herkästi syttyvien kaasujen tai aineiden lähellä. Määräystenvastaisesta käytöstä aiheutuvista vaurioista vastaa ainoastaan käyttäjä. Yleisesti hyväksyttyjä tapaturmantorjuntamääräyksiä ja oheisia turvallisuusohjeita on noudatettava. AS 20 L PC, ASA 20 L PC, ASA 30 L PC: Imuri sopii kaikenlaisen pölyn ja kiinteiden roskien (lasinsirut, naulat yms.) sekä nesteiden imurointiin, lukuun ottamatta herkästi syttyviä ja palavia nesteitä ja materiaaleja, joiden lämpötila on yli 60 °C. Imuri soveltuu pölyjen ja nesteiden imemiseen, kuten kuivat, syttymättömät pölyt, syttymättömät nesteet, puupölyt ja vaaralliset pölyt, joiden raja- arvot ovat työpaikalla > 1 mg/m³. AS 20 M PC, ASA 20 M PC, ASA 30 M PC: Imuri sopii pölyluokan M terveydelle haitallisen pölyn imurointiin. Standardin EN 60335-2-69 mukaan. Imuri soveltuu pölyjen ja nesteiden imemiseen, kuten kuivat, syttymättömät pölyt, syttymättömät nesteet, puupölyt ja vaaralliset pölyt, joiden raja- arvot ovat työpaikalla > 0,1 mg/m³. Työperäisen altistuksen raja-arvot ja syöpää aiheuttavat aineet voit katsoa työperäisen altistuksen raja-arvot sisältävästä luettelosta, tai saat tiedot kääntymällä oman maasi ammattiliittojen/viranomaislaitosten puoleen. Pölyteknisen kokeen tulos koskee ainoastaan kuivan pölyn imurointia. Imuri soveltuu käytettäväksi: a) teollisuusimurina (IS) pinnalle kertyneen pölyn imurointiin. b) pölynerottimena (ENT) materiaalityöstökoneiden synnyttämän ilmassa leijuvan pölyn imurointiin. Imuri soveltuu ammattikäyttöön esimerkiksi käsityön, asennuksen, rakentamisen, teollisuuden, korjaamojen, maalarien, rapparien, puuseppien ja puuntyöstöyritysten piirissä. Standardin EN 60335- 2-69 mukaan. ASA 30 H PC: Imuri sopii pölyluokan H terveydelle haitallisten ja sairauksia aiheuttavien pölyjen imurointiin. Standardin EN 60335-2-69 mukaan. Imuri soveltuu pölyjen ja nesteiden imemiseen, kuten kuivat, syttymättömät pölyt, syöpää ja sairauksia aiheuttavat hiukkaset sekä syttymättömät nesteet, puupölyt ja terveydelle haitalliset pölyt, joiden raja-arvot ovat työpaikalla > 0,1 mg/m³. Työperäisen altistuksen raja-arvot ja syöpää aiheuttavat aineet voit katsoa työperäisen altistuksen raja-arvot sisältävästä luettelosta, tai saat tiedot kääntymällä oman maasi ammattiliittojen/viranomaislaitosten puoleen. Pölyteknisen kokeen tulos koskee ainoastaan kuivan pölyn imurointia. Imuri soveltuu käytettäväksi: a) teollisuusimurina (IS) pinnalle kertyneen pölyn imurointiin. b) pölynerottimena (ENT) materiaalityöstökoneiden synnyttämän ilmassa leijuvan pölyn imurointiin. Imuri soveltuu ammattikäyttöön esimerkiksi käsityön, asennuksen, rakentamisen, teollisuuden, korjaamojen, maalarien, rapparien, puuseppien ja puuntyöstöyritysten piirissä. Standardin EN 60335- 2-69 mukaan. Ennen käytön aloittamista laitteen käyttäjille on annettava

1. Vaatimustenmukaisuusvakuutu

2. Tarkoituksenmukainen käyttö

3. Yleiset turvallisuusohjeetSUOMIfi

laitteen käyttöön ja sillä imuroitaviin aineisiin liittyvät tiedot, ohjeet ja koulutus, mukaan lukien ohjeet imuroidun materiaalin turvallisesta hävittämisestä. Huomioi tällä symbolilla merkityt tekstikohdat itsesi ja laitteesi suojaamiseksi! Tätä laitetta ei saa käyttää henkilöt (mukaan lukien lapset), joilla on fyysisiä, aistimellisia tai henkisiä rajoitteita tai riittämätön kokemus ja/tai tietämys laitteen käytöstä. Älä missään tapauksessa anna lasten käyttää laitetta. Huolehdi siitä, että lapset eivät pääse leikkimään laitteen kanssa. Ennen harjan tai muiden lisätarvikkeiden käyttöä: sammuta laite ja vedä pistoke irti pistorasiasta. VAROITUS Varmista, että verkkojohto ei joudu kosketuksiin pyörivien harjojen kanssa. Jos verkkojohto on vaurioitunut, sen vaihto on annettava vaarojen välttämiseksi valmistajan, sen asiakaspalvelun tai valtuutetun ammattihenkilön tehtäväksi. Varo! Puhdista vedenkorkeuden rajoitin säännöllisesti ja tarkasta se vaurioiden varalta. Huomio! Käytä vain laitteen toimitukseen kuuluvia tai käyttöoppaassa määritettyjä lisätarvikkeita. Muunlaisten lisätarvikkeiden käyttäminen voi vaarantaa turvallisuuden. Muita kuin tässä mainittuja töitä ei saa tehdä. Emme vastaa käyttötarkoituksen vastaisen käytön, epäasianmukaisen käytön tai ammattitaidottoman korjauksen aiheuttamista vahingoista. Kun laitetta ei käytetä, jätä letku laitteeseen kiinni, jotta pölyä ei pääse tahattomasti ulos. Älä ota laitteita ja niiden lisätarvikkeita käyttöön, jos: - laitteessa on näkyviä vaurioita (halkeamia/murtumia), - verkkoliitäntäjohto on viallinen, tai jos siinä näkyy halkeamia tai vanhenemisen aiheuttamia haurastumia, - on epäily näkymättömästä viasta (putoamisen jälkeen). Älä kohdista suulaketta, letkua tai putkea ihmisiä tai eläimiä kohti. VAROITUS - Kytke välittömästi pois toiminnasta, jos laitteesta tulee ulos vaahtoa tai vettä. Tyhjennä säiliö ja tarvittaessa suodatin. Älä missään tapauksessa kiipeä laitteen päälle tai istu sen päällä. Sijoita liitäntäjohto ja letku aina siten, että ne eivät aiheuta kompastumisvaaraa. Älä vedä liitäntäjohtoa terävien reunojen yli, älä taita sitä äläkä jätä sitä puristuksiin. Jos laitteen liitäntäjohto vaurioituu, se täytyy korvata erityisellä liitäntäjohdolla. Katso luku Korjaus. Liitä laite vain sellaiseen pistorasiaan, joka on varustettu suojakoskettimella. Älä käytä vaurioitunutta jatkojohtoa.

4. Erityiset turvallisuusohjeetSUOMI fi

Älä missään tapauksessa kiinnitä tai irrota verkkopistoketta märin käsin. Kun irrotat pistokkeen pistorasi- asta, vedä aina vain verkkopistok- keesta, ei missään tapauksessa johdosta. VAROITUS - Laitteen pistorasiaa saa käyttää vain käyttöohjeissa määritettyihin tarkoituksiin. Älä jätä laitetta ilman valvontaa. Jos työt keskeytetään pitemmäksi ajaksi, vedä verkkopistoke irti pistorasiasta. Varmista verkkopistoke tahattomalta uudelleen liittämiseltä verkkoon. Imuria ei saa käyttää eikä säilyttää kosteissa olosuhteissa. HUOMIO - Tätä konetta saa säilyttää vain sisätiloissa. Hapot, asetoni ja liuottimet voivat syövyttää laitteen osia. Kytke laite pois päältä ja vedä verkkopistoke irti pistorasiasta jokaisen käyttökerran jälkeen ja aina ennen huolto- ja puhdistustöiden aloittamista. Varmista verkkopistoke tahattomalta uudelleen liittämiseltä verkkoon. Imurin puhdistamiseen ei saa käyttää höyry- tai painepesureita. Kannen sisäpuoli tulee pitää aina kuivana. Laitteeseen muodostuu mikro- organismeja, jos puhdistusta ei tehdä pitkään aikaan, varsinkin elintarvikkeita käsittelevissä yrityk- sissä: Puhdista ja desinfioi laite aina heti käytön jälkeen. Älä missään tapauksessa avaa konetta ulkona sateella tai myrsky- isellä ilmalla. Älä käytä ulkona matalissa lämpö- tiloissa. Laitetta ei saa käyttää räjähdys- vaarallisissa tiloissa. Huolehdi siitä, että imuri seisoo tukevasti alustallaan. Huoneessa täytyy olla riittävän tehokas ilmanvaihto, jos poistoilma puhalletaan takaisin huoneeseen. Noudata maakohtaisia määräyksiä. Pidä laitteen pistorasia kuivana äläkä altista sitä kosteudelle. Älä kytke jatkojohtoa imurin ja sähkötyökalun välille. Kun käytät laitteen pistorasiaa, käytä imuria kuivassa ympäristössä. Huomio! Tämä laite sisältää terveydelle haitallista pölyä. Tyhjennyksen ja huollon, mukaan lukien pölynkeruusäiliön poistamisen, saavat suorittaa vain ammattihenkilöt, joilla on yllään vastaavat suojavarusteet. Varoitus yleisestä vaarasta! Varo! Älä aloita laitteen käyttöä ennen kuin olet lukenut käyttöoppaan! VAROITUS - Käyttävien henkilöiden täytyy saada asianmukainen opastus imurin käytöstä ja sillä imuroitavista aineista. Erityiset turvaohjeet malleille AS 20 M PC, ASA 20 M PC, ASA 30 M PC: Varoituskilpi pölyluokan M koneille:SUOMIfi

Huomioi tyhjennyksen ja huollon yhteydessä: Ennen kuin avaat laitteen, puhdista se. Käytä hengityssuojainta. Vältä altistamasta sivullisia pölylle. Huolehdi paikallisesta suodatetusta koneellisesta ilmanvaihdosta. Puhdista lopuksi huoltoalue. Älä käytä ilman täydellistä suodatusjärjestelmää. (suodatinkasetit ja PE- suodatinpussit). Standardin EN 60335 osa 1 ja 2-69 mukaisessa testissä on todettu, että turvallisuustekniset vaatimukset sähköturvallisuuden suhteen täytetään myös vesi- ilmaseoksen imuroinnin yhteydessä. Erityiset turvallisuusohjeet mallille ASA 30 H PC: Varoituskilpi pölyluokan L koneille: HUOMIO: Tämä laite sisältää terveydelle haitallista pölyä. Tyhjennyksen ja huollon, mukaan lukien pölynkeruusäiliön poistamisen, saavat suorittaa vain ammattihenkilöt, joilla on yllään vastaavat suojavarusteet. Älä käytä ilman täydellistä suodatusjärjestelmää. Huomioi tyhjennyksen ja huollon yhteydessä: Ennen kuin avaat laitteen, puhdista se. Käytä hengityssuojainta. Vältä altistamasta sivullisia pölylle. Huolehdi paikallisesta suodatetusta koneellisesta ilmanvaihdosta. Puhdista lopuksi huoltoalue. Älä käytä ilman täydellistä suodatusjärjestelmää. (Suodatinkasetit ja erikoissuodatinpussit H-luokka). Standardin EN 60335 osa 1 ja 2-69 mukaisessa testissä on todettu, että turvallisuustekniset vaatimukset sähköturvallisuuden suhteen täytetään myös vesi- ilmaseoksen imuroinnin yhteydessä. VAROITUS - Älä käytä suodatinkasetteja enää sen jälkeen, kun ne on otettu pois koneesta. Erityiset turvallisuusohjeet malleille AS 20 L PC, ASA 20 L PC, ASA 30 L PC: Varoituskilpi pölyluokan L koneille: Laite soveltuu lievästi terveydelle haitallisten aineiden imurointiin. Laite ei sovellu sellaiseen imurointiin, jolla vähennetään puupölyä hengitysilmasta. Määrätyistä materiaaleista, kuten lyijypitoinen maalipinta, jotkut puulajit, mineraalit ja metallit, syntyvä pöly voi olla terveydelle haitallista. Pölyn koskettaminen tai hengittäminen voi aiheuttaa allergisia reaktioita ja/tai hengitysteiden sairauksia käyttäjälle tai läheisyydessä oleville ihmisille. eSUOMI fi

Määrättyjen pölytyyppien, kuten tammi- tai pyökkipöly, katsotaan aiheuttavan syöpää, erityisesti puunkäsittelyssä käytettävien lisäaineiden yhteydessä (kromaatti, puunsuoja-aineet). Katso sivu 2. 1Rullajarru 2Säiliö 3 Korkki (vain laitteet M/H) 4Imuaukko 5 Pistorasia sähkölaitteille (vain ASA-laitteet) 6 Kantokahva 7Yläosa 8 Kiinnitys salkkujärjestelmälle 9 Vapautus salkkujärjestelmä 10 Ilmavirtauksen merkkivalo (vain laitteet M/H) 11 Säilytyslokero 12 Kytkin päälle/pois/automatiikka (ei AS- laitteissa) 13 Lukitsin 14 Verkkojohto 15 Kumi letkun kiinnitykseen 16 Rullasuoja/tukikahva 17 Imuletkun takaosa 18 Imuletkun etuosa 19 Kiinnitykset pölypussille 20 Suodatinpussi * 21 Lisäkiinnitykset suuttimille ja letkulle 22 Ruuvit 23 Suodattimen lukko 24 Suodattimen kansi 25 Suodatin 26 Suodatintukikori 27 Uimuri 28 Liitäntämuhvi 29 Sivuilmasäädin 30 Ilmanottoaukko 31 Suodatinpuhdistuksen "PressClean" (PC) painike 32 Kangassuodatinpussi* 33 PE-suodatinpussi* 34 Erikoissuodatinpussi H-luokka*

• riippuu varustuksesta / ei kuulu toimituksen sisältöön Vertaa ennen käyttöönottoa, että tyyppikilvessä ilmoitettu verkkojännite ja verkkotaajuus vastaavat paikallisen sähköverkon arvoja.

6.1 Kangassuodatinpussin 635424000 (32)

asentaminen Suosittelemme kangassuodatinpussien käyttöä seuraavissa tapauksissa: - Käyttötarkoituksissa, joissa muodostuu pieniä määriä hienopölyä (esim. maali- ja lakkapintojen hionta ja karhennus, lyhyet poraukset pienillä halkaisijoilla < 10 mm, jne.). - Koneita käytettäessä, kuten esim. yläjyrsimet, höyläkoneet, pienet hiomakoneet, jne. Kangassuodatinpussia käytettäessä suodattimen puhdistus ei toimi. Kytke laite pois päältä. Irrota verkkopistoke virtalähteestä. Varmista verkkopistoke tahattomalta uudelleen liittämiseltä verkkoon. Avaa lukitsimet (13). Ota yläosa (7) irti säiliöstä (2). Katso kuva C, sivu 2. Aseta uusi kangassuodatinpussi sille tarkoitettuun kiinnitykseen (19). Aseta yläosa takaisin säiliön päälle, sulje lukitsimet.

6.2 PE-suodatinpussin 635425000/

635426000 (33) asentaminen Suosittelemme PE-suodatinpussien käyttöä: - Käyttötarkoituksissa, joissa muodostuu suuria määriä hienopölyä (esim. rapattujen pintojen aukijyrsiminen, lattioiden karhennus ja hionta, jne.). - Koneita käytettäessä, kuten esim. saneerausjyrsimet, saneeraushiomakoneet, levyjen hiomakoneet, urajyrsimet, jne. Kytke laite pois päältä. Irrota verkkopistoke virtalähteestä. Varmista verkkopistoke tahattomalta uudelleen liittämiseltä verkkoon. Avaa lukitsimet (13). Ota yläosa (7) irti säiliöstä (2). Levitä PE-suodatinpussi (33) tasaisesti säiliön pohjalle. Pussin pyöreiden reikien on oltava säiliön sisäpuolella. Aseta PE-suodatinpussin reunat säiliön reunan päälle siten, että PE-suodatinpussi kiinnittyy kauttaaltaan päälle sijoitettuun yläosaan (7). Aseta yläosa takaisin säiliön päälle, sulje lukitsimet.

6.3 Erikoissuodatinpussi H-luokka

635427000 (34) Erikoissuodatinpussia on käytettävä terveydelle vaarallisia pölyjä käsitellessä. Kytke laite pois päältä. Irrota verkkopistoke virtalähteestä. Varmista verkkopistoke tahattomalta uudelleen liittämiseltä verkkoon. Avaa lukitsimet (13). Ota yläosa (7) irti säiliöstä (2). Levitä PE-ulkopussi tasaisesti säiliön pohjalle. Aseta PE-ulkopussin reunat säiliöreunan päälle niin, että PE-pussi on kiinnitettynä kauttaaltaan päälle laitettavan yläosan (7) kanssa. Pussin pyöreiden reikien on oltava säiliön sisäpuolella. Aseta kangassuodatinpussi sille tarkoitettuun kiinnitykseen (19). Aseta yläosa takaisin säiliön päälle, sulje lukitsimet.

6. KäyttöönottoSUOMIfi

6.4 Suuttimien ja letkujen lisäkiinnitysten

(21) asentaminen Kiinnitä lisäkiinnitykset (21) laitteeseen oheisilla ruuveilla ja sopivilla työkaluilla sivulla 2 olevan kuvan D mukaisesti.

6.5 Imuletkun asennus

Kytke imuletkun (17) takaosa imuaukkoon (4).

6.6 Liitäntämuhvin (28) irrotus ja kiinnitys

Asennus katso s. 2 kuva F Irrottaminen: Vapauta kiinnitetty liitäntämuhvi (28) letkun kiinnityksestä vastapäivään kääntämällä (kuva F nro 2). Kiinnittäminen: Aseta kiinnityslukolla varustettu letkun etuosa (18) muhviin niin, että lukitus lukkiutuu kiinni.

6.7 Imuvoiman säätäminen

Ilmansyöttöä ja siten imuvoimaa voidaan säätää ilmanottoaukossa (30) sivuilmasäädintä (29) kääntämällä.

7.1 Päälle-/poiskytkentä, automatiikka

Valitse käyttötapa kytkimellä (12): Off = imuri pois päältä On = imuri päälle (manuaalinen käyttö) AUTO= Päälle-/poiskytkentä- automatiikka: Pistorasiaan (5) liitetty sähkölaite kytkee imurin päälle tai pois

Katso kuva G sivulla 2. Kun haluat puhdistaa suodattimen (25) voimakkaalla ilmavirralla: Paina painiketta (31) imurin käydessä (paina 3 kertaa pohjaan) ja pidä tässä yhteydessä imuaukko (imuletkun tai säiliön kohdalta) suljettuna.

7.3 Pistorasia (5) (vain laitteet ASA 20-30 L/M/H

PC) Pistorasia (5) on tarkoitettu vain sähkölaitteen liitäntään. Suurimman sallitun virranoton (imuri ja paikalleen liitetty laite) summa ei saa ylittää arvoa I max (ks. taulukko, sivu 3). Kun kytkin (12) on asennossa "AUTO", pistorasiaan (5) liitetty sähkölaite kytkee imurin päälle tai pois.

7.4 Ilmavirtauksen merkkivalo (10) (vain

laitteille AS 20 M PC, ASA 20 M PC, ASA 30 M PC, ASA 30 H PC) palaa punaisena, jos ilmavirtaus on alle vaaditun 20 m/s. Kun säiliö on täynnä ja/tai imuletku on tukkeutunut, ilmavirtauksen merkkivalo syttyy ja lisäksi kuuluu äänimerkki. Vian korjaus katso luku 10.2.

Imuroi ainoastaan kuivalla suodattimella, laitteella ja lisätarvikkeilla. Kosteana pöly voi tarttua kiinni ja kuorettua. Käytä kangassuodatinpussia (20) tai PE- suodatinpussia (33) aina yhdessä suodattimien (25) kanssa.

Älä missään tapauksessa käytä laitetta ilman paikalleen asetettua suodatinta tai erityistä märkäsuodatinta. Laite voi rikkoutua. Lisäksi vettä voi valua ulos. Poista kuivamateriaali ennen märkäimurointia. Siten vältät voimakkaan likaantumisen ja kuorettumisen. Laitteessa on uimurijärjestelmä, joka katkaisee laitteen läpi kulkevan ilmavirran, kun nestepinnan maksimitaso on saavutettu. Jos näin on asian laita, silloin kuulet huomattavan muutoksen moottorin äänessä. Sammuta laite siinä tapauksessa. Vedä sen jälkeen pistoke irti pistorasiasta. Nesteitä saa imuroida vain silloin, kun uimuri (27) on toimintakunnossa (katso luku 10. Huolto). Poispäältäkytkemisen jälkeen letkusta voi virrata jonkin verran vettä takaisin. Ennen tyhjentämistä vedä ensin imuletku pois nesteestä. Käytä myöhemmin tehtävässä kuivaimuroinnissa kuivaa suodatinta. Vaihdettaessa usein kuiva- ja märkäimuroinnin kesken suosittelemme käyttämään toista (vaihto-) suodatinta. Anna suodattimen, säiliön ja lisätarvikkeiden kuivua, jotta pöly ei takerru kosteisiin osiin. Ennen säilyttämistä: anna kosteiden suodattimien ja likasäiliön sisäpuolen kuivua täydellisesti.

L-luokka: Jätä letku koneeseen, jotta pölyä ei pääse tahattomasti purkautumaan ulos. M- ja H-luokka: Jos letku on irrotettu, sulje imuaukko tulpalla. Kytke letkujen päät toisiinsa, jotta pölyä ei pääse vapautumaan letkusta. Kiinnitä imuletku tai verkkoliitäntäjohto lisäkiinnityksellä (21) ja kumilla (15) varustettuun laitteeseen. Yläosan (7) täytyy olla pitävästi kiinni säiliössä (2) - tarkista, että lukitsimet (13) ovat kiinni. Kahvaa (6) saa käyttää vain käsikuljetukseen, ei nostolaitteiden tms. kiinnitykseen!

9.1 Yleiset puhdistusohjeet

Puhdista säiliö ja lisätarvikkeet vedellä. Pyyhi yläosa (7) puhtaaksi kostealla liinalla.

9. PuhdistusSUOMI fi

Huomio! Tämä laite sisältää terveydelle haitallista pölyä. Tyhjennyksen ja huollon, mukaan lukien pölynkeruusäiliön poistamisen, saavat suorittaa vain ammattihenkilöt, joilla on yllään vastaavat suojavarusteet. Säiliön tyhjentäminen Sallittu vain pölyjen kanssa ja kun työperäisen altistumisen raja-arvot > 1mg/m

- Irrota verkkopistoke virtalähteestä. Varmista verkkopistoke tahattomalta uudelleen liittämiseltä verkkoon. - Avaa lukitsimet (13). Ota yläosa (7) irti säiliöstä (2). - Tyhjennä säiliö. Kangassuodatinpussin hävittäminen - Vedä verkkopistoke irti pistorasiasta. Varmista verkkopistokkeen tahattoman kytkemisen estämiseksi. - Pue hengityksensuojain. - Avaa lukitsimet (13). Ota yläosa (7) irti säiliöstä (2). - Vedä kangassuodatinpussi (20) varovasti irti imuaukosta (4) taaksepäin. - Hävitä imuroitu materiaali lakimääräysten mukaan. PE-suodatinpussien ja erikoissuodatinpussien, H-luokka, hävitys - Asenna verkkopistoke verkkovirtaan. - Kytke imuri päälle ja puhdista suodatin: Paina painiketta (31) ("PressClean" katso luku 7.2). - Kytke imuri pois päältä: Aseta kytkin (12) asentoon "0". - Pue hengityksensuojain. - Avaa lukitsimet (13). Ota yläosa (7) irti säiliöstä (2). Ennen kuin poistat yläosan, aseta kytkin (12) asentoon "I", jotta mahdollisesti variseva pöly saadaan imuroitua pois. - Poista PE-suodatinpussi (33) varovasti säiliön reunasta, sido kiinni ja sulje vielä oheisella nippusiteellä. - Hävitä imuroitu materiaali lakimääräysten mukaan.

Ennen kuin aloitat tekemään huoltotehtäviä, kytke laite pois päältä ja vedä verkkopistoke irti pistorasiasta. Varmista verkkopistoke tahattomalta uudelleen liittämiseltä verkkoon. Puhdista laite (katso luku 9.). Käyttäjän tekemässä huollossa imuri täytyy purkaa, puhdistaa ja huoltaa ohjeen mukaisesti, ilman että huoltohenkilökunnalle ja muille ihmisille aiheutetaan vaaraa. Varotoimenpiteet Soveltuviin varotoimenpiteisiin kuuluvat puhdistus ennen purkamista, paikallisen suodatetun pakkotuuletuksen järjestäminen siellä missä imuri puretaan, huoltoalueen puhdistus ja sopiva henkilökohtainen suojavarustus.

10.2 Imutehon heikkeneminen

Imutehon heiketessä tee seuraavat toimenpiteet:

1. Suodattimen (25) puhdistus: Paina painiketta

(31) ("PressClean" katso luku 7.2)

2. Tyhjennä säiliö tai vaihda kangassuodatinpussi

(20) tai PE-suodatinpussi (33).

3. Vaihda suodatin (25), tai ravistele, harjaa tai

irrota, pese puhtaaksi juoksevan veden alla, kuivaa ja asenna takaisin paikalleen (katso luku 10.3).

10.3 Suodattimen vaihtaminen

- Puhdista suodatin (25) ennen vaihtoa vielä kertaalleen: Paina painiketta (31) ("PressClean" katso luku 7.2). - Irrota verkkopistoke virtalähteestä. Varmista verkkopistoke tahattomalta uudelleen liittämiseltä verkkoon. - Avaa lukitsimet (13). Ota yläosa (7) irti säiliöstä (2). Katso kuva E, sivu 2. Avaa lukitsin (23) (katso kaiverrus). Poista suodattimen kansi (24) ja suodatin (25). Sulje vanha suodatin välittömästi pölytiiviiseen muovipussiin ja hävitä määräysten mukaisesti.

HUOMIO - Puhdista suodatintukikoriin (26) asennettu uimuri (27) säännöllisesti ja tarkista se vaurioiden varalta.

10.5 Tekninen tarkastus

Valmistajan tai opastuksen saaneen henkilön tulee suorittaa pölytekninen tarkastus vähintään kerran vuodessa, esimerkiksi suodattimen vauriottomuus, laitteen tiiviys ja valvontalaitteen toiminta. Käyttäjän tekemässä huollossa imuri täytyy purkaa, puhdistaa ja huoltaa ohjeen mukaisesti, ilman että huoltohenkilökunnalle ja muille ihmisille aiheutetaan vaaraa. Varotoimenpiteet Soveltuviin varotoimenpiteisiin kuuluvat puhdistus ennen purkamista, paikallisen suodatetun pakkotuuletuksen järjestäminen siellä missä imuri puretaan, huoltoalueen puhdistus ja sopiva henkilökohtainen suojavarustus. Huolto- ja korjaustöiden yhteydessä kaikki saastuneet esineet, joita ei pystytä puhdistamaan tyydyttävästi, täytyy hävittää. Sellaiset esineet täytyy toimittaa hävitettäväksi tiiviissä pusseissa kyseessä olevan jätteen hävittämistä koskevien määräysten mukaan.

11.1 Imutehon heikkeneminen

Noudata luvussa Puhdistus annettuja ohjeita.

• Ovatko suodattimet (25) likaisia? - puhdista.

• Onko kangassuodatinpussi (20) täynnä? - vaihda.

• Onko PE-suodatinpussi (33) täynnä? - vaihda.

• Onko säiliö (2) täynnä? - tyhjennä.

11. Häiriöiden korjausSUOMIfi

• Suutin, putket tai letku tukkiutunut? - puhdista.

11.2 Laite ei käynnisty

• Onko pistoke pistorasiassa?

• Eikö sähköverkossa ole jännitettä?

• Onko verkkojohto kunnossa?

• Onko laitteen kansi kunnolla kiinni?

• Onko vesianturi on kytkeytynyt pois päältä? - tyhjennä säiliö; kytke pois päältä ja sen jälkeen uudelleen päälle.

• Onko kytkin (12) asennossa "AUTO"? - laita asentoon "I". Katso luku 7.1.

• Sähkölaite ei kytke imuria päälle tai pois, vaikka kytkin (12) on asennossa "AUTO". - liitä sähkölaite pistorasiaan (5). Älä tee mitään toimenpiteitä laitteessa. Käänny valtuutetun korjaamon tai Metabo-huollon puoleen (katso luku 13. Korjaus)

Käytä ainoastaan alkuperäisiä Metabon lisätarvikkeita. Mikäli tarvitset lisätarvikkeita, käänny myyjäsi puoleen. Lisätarvikkeet katso sivu 4. Lisätarvikkeiden täydellisen valikoiman löydät osoitteesta www.metabo.com tai luettelosta Laitteiden korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset! Käytä ainoastaan alkuperäisiä Metabo-varaosia. Jos Metabo-sähkötyökalusi tarvitsevat korjausta, ota yhteyttä Metabo-edustajaan. Katso osoitteet osoitteesta www.metabo.com. Varaosaluettelot voit ladata osoitteesta www.metabo.com. Metabo-pakkaukset ovat 100 %:sti kierrätyskelpoisia. Käytöstä poistetut laitteet ja tarvikkeet sisältävät paljon arvokkaita raaka-aineita ja muoveja, jotka niin ikään voidaan ohjata kierrätysprosessiin. Pakkausmateriaalit on hävitettävä paikallisia määräyksiä noudattaen niiden tunnisteiden mukaisesti. Lisätietoa löytyy osoitteessa ww.metabo.com kohdassa Asiakaspalvelu. Tämä käyttöopas on painettu ilman klooria valkaistulle paperille. Vain EU-maille: Älä hävitä laitteita kotitalousjätteen mukana! Eurooppalaisen sähkö- ja elektroniikkalaiteromusta annetun direktiivin 2002/96/EY ja kansallisten lakisovellusten mukaisesti pitää käytöstä poistettavat laitteet kerätä erikseen ja toimittaa ympäristöä säästävään kierrätykseen. Selitykset sivulla 3annetuille tiedoille. Pidätämme oikeuden tehdä teknisen kehityksen vaatimia muutoksia. K =pölyluokka. Standardin EN 60335-2-69 mukaan. A=ulkomitat U =verkkojännite F =verkkotaajuus I =virranotto N =verkkoliitäntäjohto

l/s1 =maks. ilmavirtaus (letkussa)

l/s2 =maks. ilmavirtaus (suulakkeessa)

max1 =maks. virtausmäärä (letkussa)

max2 =maks. virtausmäärä (puhaltimessa) V = maks. säiliötilavuus m =paino (ilman verkkojohtoa)

=imuletkun halkaisija

=imuletkun pituus Värähtelyn kokonaisarvo (kolmen suunnan vektorisumma): Tyypillinen A-painotettu äänitaso:

=epävarmuus IP =suojatyyppi Käytössä melutaso voi ylittää 80 dB (A). Käytä kuulosuojaimia! Mittausarvot ilmoitettu EN 60704 mukaan. ~ Vaihtovirta Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja).
