BEDIENUNGSANLEITUNG ASA 30 L PC Inox METABO

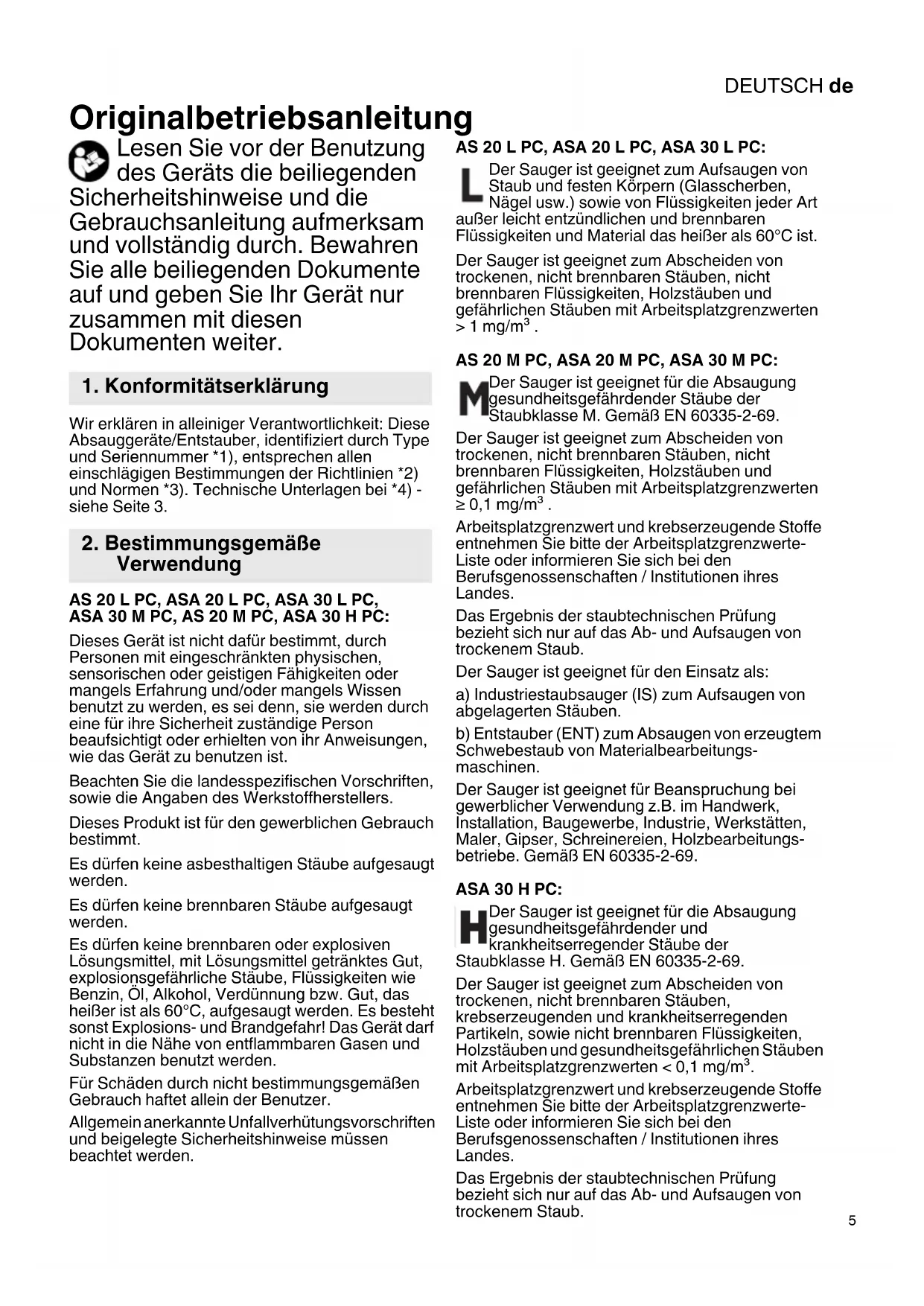

Originalbetriebsanleitung Lesen Sie vor der Benutzung des Geräts die beiliegenden Sicherheitshinweise und die Gebrauchsanleitung aufmerksam und vollständig durch. Bewahren Sie alle beiliegenden Dokumente auf und geben Sie Ihr Gerät nur zusammen mit diesen Dokumenten weiter. Wir erklären in alleiniger Verantwortlichkeit: Diese Absauggeräte/Entstauber, identifiziert durch Type und Seriennummer *1), entsprechen allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3). Technische Unterlagen bei *4) - siehe Seite 3. AS 20 L PC, ASA 20 L PC, ASA 30 L PC, ASA 30 M PC, AS 20 M PC, ASA 30 H PC: Dieses Gerät ist nicht dafür bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Beachten Sie die landesspezifischen Vorschriften, sowie die Angaben des Werkstoffherstellers. Dieses Produkt ist für den gewerblichen Gebrauch bestimmt. Es dürfen keine asbesthaltigen Stäube aufgesaugt werden. Es dürfen keine brennbaren Stäube aufgesaugt werden. Es dürfen keine brennbaren oder explosiven Lösungsmittel, mit Lösungsmittel getränktes Gut, explosionsgefährliche Stäube, Flüssigkeiten wie Benzin, Öl, Alkohol, Verdünnung bzw. Gut, das heißer ist als 60°C, aufgesaugt werden. Es besteht sonst Explosions- und Brandgefahr! Das Gerät darf nicht in die Nähe von entflammbaren Gasen und Substanzen benutzt werden. Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer. Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden. AS 20 L PC, ASA 20 L PC, ASA 30 L PC: Der Sauger ist geeignet zum Aufsaugen von Staub und festen Körpern (Glasscherben, Nägel usw.) sowie von Flüssigkeiten jeder Art außer leicht entzündlichen und brennbaren Flüssigkeiten und Material das heißer als 60°C ist. Der Sauger ist geeignet zum Abscheiden von trockenen, nicht brennbaren Stäuben, nicht brennbaren Flüssigkeiten, Holzstäuben und gefährlichen Stäuben mit Arbeitsplatzgrenzwerten > 1 mg/m³ . AS 20 M PC, ASA 20 M PC, ASA 30 M PC: Der Sauger ist geeignet für die Absaugung gesundheitsgefährdender Stäube der Staubklasse M. Gemäß EN 60335-2-69. Der Sauger ist geeignet zum Abscheiden von trockenen, nicht brennbaren Stäuben, nicht brennbaren Flüssigkeiten, Holzstäuben und gefährlichen Stäuben mit Arbeitsplatzgrenzwerten ≥ 0,1 mg/m³ . Arbeitsplatzgrenzwert und krebserzeugende Stoffe entnehmen Sie bitte der Arbeitsplatzgrenzwerte- Liste oder informieren Sie sich bei den Berufsgenossenschaften / Institutionen ihres Landes. Das Ergebnis der staubtechnischen Prüfung bezieht sich nur auf das Ab- und Aufsaugen von trockenem Staub. Der Sauger ist geeignet für den Einsatz als: a) Industriestaubsauger (IS) zum Aufsaugen von abgelagerten Stäuben. b) Entstauber (ENT) zum Absaugen von erzeugtem Schwebestaub von Materialbearbeitungs- maschinen. Der Sauger ist geeignet für Beanspruchung bei gewerblicher Verwendung z.B. im Handwerk, Installation, Baugewerbe, Industrie, Werkstätten, Maler, Gipser, Schreinereien, Holzbearbeitungs- betriebe. Gemäß EN 60335-2-69. ASA 30 H PC: Der Sauger ist geeignet für die Absaugung gesundheitsgefährdender und krankheitserregender Stäube der Staubklasse H. Gemäß EN 60335-2-69. Der Sauger ist geeignet zum Abscheiden von trockenen, nicht brennbaren Stäuben, krebserzeugenden und krankheitserregenden Partikeln, sowie nicht brennbaren Flüssigkeiten, Holzstäuben und gesundheitsgefährlichen Stäuben mit Arbeitsplatzgrenzwerten < 0,1 mg/m³. Arbeitsplatzgrenzwert und krebserzeugende Stoffe entnehmen Sie bitte der Arbeitsplatzgrenzwerte- Liste oder informieren Sie sich bei den Berufsgenossenschaften / Institutionen ihres Landes. Das Ergebnis der staubtechnischen Prüfung bezieht sich nur auf das Ab- und Aufsaugen von trockenem Staub.

1. Konformitätserklärung

2. Bestimmungsgemäße

Der Sauger ist geeignet für den Einsatz als: a) Industriestaubsauger (IS) zum Aufsaugen von abgelagerten Stäuben. b) Entstauber (ENT) zum Absaugen von erzeugtem Schwebestaub von Materialbearbeitungs- maschinen. Der Sauger ist geeignet für Beanspruchung bei gewerblicher Verwendung z.B. im Handwerk, Installation, Baugewerbe, Industrie, Werkstätten, Maler, Gipser, Schreinereien, Holzbearbeitungs- betriebe. Gemäß EN 60335-2-69. Vor dem Gebrauch müssen die Benutzer mit Informationen, Anweisungen und Schulungen für den Gebrauch des Gerätes und der Substanzen, für die es benutzt werden soll, einschließlich des sicheren Verfahrens der Beseitigung des aufgenommenen Materials, versorgt werden. Beachten Sie die mit diesem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Geräts! Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder ohne ausreichende Erfahrung oder Kenntnisse verwendet werden. Niemals Kindern die Benutzung des Gerätes gestatten. Kinder beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Vor dem Wechseln von Bürsten oder anderen Zubehörteilen: das Gerät ausschalten und Stecker aus der Steckdose ziehen. Achtung! Nur das dem Gerät beiliegende oder das in der Gebrauchsanleitung festgelegte Zubehör verwenden. Die Verwendung anderen Zubehörs kann die Sicherheit beeinträchtigen. WARNING Achten Sie darauf, dass das Netzkabel nicht mit den rotierenden Bürsten in Berührung kommt. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person ersetzt werden, um Gefahren zu vermeiden. Vorsicht! Reinigen Sie den Wasserstandsbegrenzer regelmäßig und untersuchen Sie ihn auf Anzeichen von Beschädigungen. Andere Arbeiten als hier beschrieben, dürfen nicht ausgeführt werden. Bei Zweckentfremdung, unsachgemäßer Bedienung oder nicht fachgerechter Reparatur, wird keine Haftung für eventuelle Schäden übernommen. Bei Nichtgebrauch des Gerätes, Schlauch am Gerät belassen, um zu verhindern, dass Staub unbeabsichtigt austritt. Geräte einschließlich Zubehör nicht in Betrieb nehmen wenn: - Gerät erkennbare Schäden (Risse/Brüche) aufweist, - die Netzanschlussleitung defekt ist, oder Rissbildung bzw. Alterung aufweist, - Verdacht auf einen unsichtbaren Defekt (nach einem Sturz) besteht.

4. Spezielle SicherheitshinweiseDEUTSCH de

Düse, Schlauch oder Rohr nicht auf Menschen oder Tiere richten. WARNUNG - Bei Austritt von Schaum oder Wasser sofort abschalten. Behälter und ggf. Filter entleeren. Nie auf das Gerät steigen oder sitzen. Anschlussleitung und Schlauch immer so verlegen, dass keine Stolpergefahr besteht. Anschlussleitung nicht über scharfe Kanten ziehen, knicken oder einklemmen. Wenn die Anschlussleitung des Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden. Siehe Kapitel Reparatur. Nur an eine Steckdose mit Schutzkontakt anschließen. Keine beschädigte Verlängerungsleitung verwenden. Netzstecker nie mit nassen Händen einstecken oder abziehen. Nur am Netzstecker, nie an der Leitung ziehen. WARNUNG - Die Steckdose am Gerät darf nur für die in der Gebrauchsanleitung festgelegten Zwecke verwendet werden. Gerät nicht unbeaufsichtigt lassen. Bei längerer Arbeitsunterbrechung Netzstecker ziehen. Gegen unbeabsichtigtes Einstecken sichern. Der Sauger darf im Freien nicht unter nassen Bedingungen verwendet oder aufbewahrt werden. ACHTUNG - Diese Maschine darf nur in Innenräumen aufbewahrt werden. Säure, Azeton und Lösungsmittel können Geräteteile anätzen. Vor jeder Wartung, dem Reinigen des Gerätes und nach jedem Gebrauch das Gerät ausschalten und Netzstecker ziehen. Gegen unbeabsichtigtes Einstecken sichern. Dampfstrahlgeräte und Hoch- druckreiniger dürfen zur Reinigung des Saugers nicht verwendet werden. Das Deckelinnere ist immer trocken zu halten. Verkeimung durch langfristig nicht erfolgte Reinigung, speziell beim Einsatz in lebensmittelverarbei- tenden Betrieben: Immer sofort nach Gebrauch das Gerät reinigen und desinfizieren. Gerät nie bei Regen oder Gewitter im Freien öffnen. Gerät bei tiefen Temperaturen nicht im Freien benutzen. Das Gerät darf nicht in explosions- gefährdeten Räumen betrieben werden. Auf sicheren Stand des Saugers achten. Es muss eine ausreichende Luftwechselrate L in dem Raum vorhanden sein, wenn die Abluft in den Raum zurückgeht. Beachten Sie Ihre nationale Bestimmung. Gerätesteckdose trocken halten und keiner Feuchtigkeit aussetzen. Keine Verlängerungskabel zwis- chen Sauger und Elektrowerkzeug stecken.DEUTSCHde

Bei der Verwendung der Gerätes- teckdose Sauger in trockener Umgebung verwenden. Achtung! Dieses Gerät enthält gesundheitsschädlichen Staub. Leerungs- und Wartungsvorgänge, einschließlich der Beseitigung der Staubsammelbehälter, dürfen nur von Fachleuten durchgeführt werden, die entsprechende Schutzausrüstung tragen. Warnung vor allgemeiner Gefahr! Vorsicht! Benutzen Sie das Gerät nicht, ohne die Gebrauchsanleitung gelesen zu haben! WARNUNG - Bedienungspersonen müssen angemessen in den Gebrauch dieses Saugers und der Stoffe, für die er benutzt werden soll, unterwi- esen werden. Spezielle Sicherheitshinweise für AS 20 M PC, ASA 20 M PC, ASA 30 M PC: Warnschild für Maschinen der Staubklasse M: Bei Leerungs- und Wartungsvorgängen beachten: Das Gerät vor dem Öffnen reinigen. Tragen sie eine Staubmaske. Vermeiden Sie, dass unbeteiligte Personen mit Staub belastet werden. Für örtliche gefilterte Zwangsentlüftung sorgen. Anschließend den Wartungsbereich reinigen. Nicht ohne das vollständige Filtrationssystem betreiben. (Filterkassetten und PE- Entsorgungsbeutel). Die Prüfung nach EN 60335 Teil 1 und 2-69 ergab, dass die sicherheitstechnischen Anforderungen in Bezug auf die elektrische Sicherheit auch beim Aufsaugen eines Wasser-Luft- Gemisches erfüllt sind. Spezielle Sicherheitshinweise für ASA 30 H PC: Warnschild für Maschinen der Staubklasse H: ACHTUNG: Dieses Gerät enthält gesundheitsschädlichen Staub. Leerungs- und Wartungsvorgänge einschließlich der Beseitigung der Staubsammelbehälter dürfen nur von Fachleuten durchgeführt werden, die entsprechende Schutzausrüstung tragen. Nicht ohne das vollständige Filtrationssystem betreiben. Bei Leerungs- und Wartungsvorgängen beachten: Das Gerät vor dem Öffnen reinigen. Tragen sie eine Staubmaske. Vermeiden Sie, dass unbeteiligte Personen mit Staub belastet werden. Für örtliche gefilterte Zwangsentlüftung sorgen. Anschließend den Wartungsbereich reinigen. Nicht ohne das vollständige Filtrationssystem betreiben. (Filterkassetten und Spezialfilterbeutel H-Klasse). eDEUTSCH de

Die Prüfung nach EN 60335 Teil 1 und 2-69 ergab, dass die sicherheitstechnischen Anforderungen in Bezug auf die elektrische Sicherheit auch beim Aufsaugen eines Wasser-Luft- Gemisches erfüllt sind. WARNUNG - Filterkassetten nach Entnahme aus der Maschine nicht mehr benutzen. Spezielle Sicherheitshinweise für AS 20 L PC, ASA 20 L PC, ASA 30 L PC: Warnschild für Maschinen der Staubklasse L: Das Gerät ist geeignet zum Absaugen leicht gesundheitsgefährdender Stoffe. Das Gerät ist nicht geeignet zur Reduzierung von Holzstaub in der Atemluft. Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Siehe Seite 2. 1 Rollenbremse 2Behälter 3 Verschlusskappe (nur Geräte M/H) 4 Saugöffnung 5 Steckdose für Elektrowerkzeug (nur ASA Geräte)) 6 Tragegriff 7Oberteil 8 Aufnahme für Koffersystem 9 Entriegelung Koffersystem 10 Volumenstromkontrollanzeige (nur Geräte M/

11 Aufbewahrungsfach 12 Schalter Ein/Aus/Automatik (nicht bei AS Geräten) 13 Rastverschluss 14 Netzkabel 15 Gummi zur Schlauchbefestigung 16 Rollenschutz/Haltegriff 17 Hinteres Ende Saugschlauch 18 Vorderes Ende Saugschlauch 19 Aufnahmen für Staubsaugerbeutel 20 Filterbeutel * 21 Zubehöraufnahmen für Düsen und Schlauch 22 Schrauben 23 Filterverschluss 24 Filterdeckel 25 Filter 26 Filterstützkorb 27 Schwimmer 28 Anschlussmuffe 29 Nebenluftschieber 30 Lufteinlass 31 Taste zum Filterabreinigen „PressClean“ (PC) 32 Vlies-Filterbeutel* 33 PE-Entsorgungsbeutel* 34 Spezialfilterbeutel H-Klasse*

• ausstattungsabhängig / nicht im Lieferumfang enthalten Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.

6.1 Vlies-Filterbeutel 635424000 (32)

einsetzen Wir empfehlen die Verwendung von Vlies- Filterbeuteln bei: - Anwendungen, wo kleine Mengen von Feinstaub entstehen (z.B. An- und Abschleifen von Farb- und Lackbeschichtungen, Absaugen von kurzen Bohrarbeiten mit geringen Durchmessern < 10 mm, etc.). - Einsatz von Maschinen, wie z.B.: Oberfräsen, Hobelmaschinen, kleinen Schleifmaschinen, etc. Bei Verwendung eines Vliesbeutels ist die Filterabreinigung ohne Funktion.

6. InbetriebnahmeDEUTSCHde

Gerät ausschalten. Netzstecker ziehen. Gegen unbeabsichtigtes Einstecken sichern. Rastverschlüsse (13) öffnen. Oberteil (7) vom Behälter (2) nehmen. Siehe Abbildung C, Seite 2. Neuen Vlies- Filterbeutel in die dafür vorgesehene Aufnahme (19) einsetzen. Oberteil wieder auf Behälter setzten, Rastverschlüsse schließen.

6.2 PE-Entsorgungsbeutel 635425000/

635426000 (33) einsetzen Wir empfehlen die Verwendung von PE- Entsorgungsbeuteln bei: - Anwendungen, wo größere Mengen von Feinstaub entstehen (z.B. Abfräsen von Putzflächen, An- und Abschleifen von Estrichen, etc.). - Einsatz von Maschinen, wie z.B.: Sanierungsfräsen, Sanierungschleifern, Trockenbauschleifern, Mauernutfräsen, etc. Gerät ausschalten. Netzstecker ziehen. Gegen unbeabsichtigtes Einstecken sichern. Rastverschlüsse (13) öffnen. Oberteil (7) vom Behälter (2) nehmen. Den PE-Entsorgungsbeutel (33) gleichmäßig auf dem Behälterboden ausbreiten. Dabei müssen die Rundlöcher des Beutels im Inneren des Behälters liegen. Die Ränder des PE-Entsorgungsbeutels so über den Behälterrand legen, dass der PE- Entsorgungsbeutel vom aufgesetzten Oberteil (7) rundherum festgeklemmt wird. Oberteil wieder auf Behälter setzten, Rastverschlüsse schließen.

6.3 Spezialfilterbeutel H-Klasse 635427000

(34) Der Einsatz des Spezial-Filterbeutel ist bei gesundheitsgefährdenden Stäuben zu verwenden. Gerät ausschalten. Netzstecker ziehen. Gegen unbeabsichtigtes Einstecken sichern. Rastverschlüsse (13) öffnen. Oberteil (7) vom Behälter (2) nehmen. PE-Außenbeutel gleichmäßig auf dem Behälterboden ausbreiten. Die Ränder des PE- Außenbeutels über den Behälterrand legen, dass der Pe-Beutel vom aufgesetzten Oberteil (7) rundherum festgeklemmt wird. Dabei müssen die Rundlöcher des Beutels im Inneren des Behälters liegen. Den Vlies-Innenbeutel in die dafür vorgesehene Aufnahme (19) einsetzen. Oberteil wieder auf den Behälter setzen, Rastverschlüsse schließen

6.4 Zubehöraufnahmen für Düsen und

Schlauch (21) montieren Zubehöraufnahme (21) mit beiliegenden Schrauben und geeignetem Werkzeug wie in Abb. D S. 2 am Gerät befestigen.

6.5 Saugschlauch montieren

Das hintere Ende des Saugschlauchs (17) in Saugöffnung (4) stecken.

6.6 Anschlussmuffe (28) abnehmen und

anbringen Montage siehe S. 2 Abb F Abnehmen: Angebrachte Anschlussmuffe (28) durch Drehbewegung entgegen der Schlauchbefestigung lösen (Abb. F Nr. 2). Anbringen: Vorderes Schlauchende (18) mit dem Klickverschluss in die Muffe stecken bis der Verschluss einrastet.

6.7 Saugkraft regulieren

Durch Drehen des Nebenluftschiebers (29) kann die Luftzufuhr am Lufteinlass (30) und damit die Saugkraft reguliert werden.

7.1 Ein-/Ausschalten, Automatik

Betriebsart am Schalter (12) wählen: Off = Sauger aus On = Sauger ein (manueller Betrieb) AUTO= Ein-/Ausschalt-Automatik: Der Sauger wird von einem an der Steckdose (5) angeschlossenem Elektrowerkzeug ein- bzw. ausgeschaltet.

Siehe Abbildung G, Seite 2. Um den Filter (25) durch einen starken Luftstrom zu reinigen: Taste (31) bei laufendem Saugen betätigen (3-mal eindrücken) und dabei die Saugöffnung (am Saugschlauch oder am Behälter) zuhalten.

7.3 Steckdose (5) (nur Geräte ASA 20-30 L/M/H

PC) Die Steckdose (5) ist nur für den Anschluss eines Elektrowerkzeugs vorgesehen. Die maximal zulässige Stromaufnahme (von Sauger und angeschlossenem Gerät) darf in Summe den Wert I max (siehe Tabelle, Seite 3) nicht überschreiten. Steht Schalter (12) auf Stellung ‚AUTO‘ wird der Sauger von einem an der Steckdose (5) angeschlossenem Elektrowerkzeug ein- bzw. ausgeschaltet.

7.4 Volumenstromkontrollanzeige (10) (nur für

Geräte AS 20 M PC, ASA 20 M PC, ASA 30 M PC, ASA 30 H PC) leuchtet rot, wenn der geforderte Volumenstrom von 20 m/Sek. unterschritten ist. Bei vollem Behälter und/oder Verstopfungen am Saugschlauch leuchtet die Volumenstromkontrollanzeige und es ertönt zusätzlich ein akustisches Signal.

7. Das GerätDEUTSCH de

Fehlerbehebung siehe Kap. 10.2

Nur mit trockenem Filter, Gerät und Zubehör saugen. Im feuchten Zustand kann Staub haften bleiben und verkrusten. Vlies-Filterbeutel (20) oder PE-Entsorgungsbeutel (33) immer zusammen mit Filter (25) verwenden.

Gerät niemals ohne eingesetzten Filter oder speziellen Nassfilter betreiben. Das Gerät kann zerstört werden. Außerdem kann Wasser austreten. Vor dem Nasssaugen trockenes Sauggut entfernen. Dadurch wird eine starke Verschmutzung und Verkrustung vermieden. Das Gerät verfügt über ein Schwimmersystem, das den Luftstrom durch das Gerät abschaltet, wenn der maximale Flüssigkeitsstand erreicht ist. Wenn dies der Fall ist, ist eine deutliche Änderung des Motorgeräuschs zu hören. In diesem Fall Gerät ausschalten. Danach Stecker aus der Steckdose ziehen. Flüssigkeiten nur dann aufsaugen, wenn der Schwimmer (27) funktionsfähig ist (siehe Kapitel 10. Wartung). Nach dem Abschalten kann etwas Wasser aus dem Schlauch zurücklaufen. Vor dem Entleeren zuerst den Saugschlauch aus der Flüssigkeit nehmen. Bei anschließendem Trockensaugen trockene Filter einsetzen. Bei häufigem Wechsel zwischen Trocken- und Nasssaugen empfehlen wir den Einsatz eines zweiten (Tausch-) Filters. Filter, Behälter und Zubehör trocknen lassen, damit Staub nicht an feuchten Teilen haften bleibt. Vor dem Aufbewahren: feuchte Filter und das Innere des Schmutzbehälters komplett trocknen lassen.

L Klasse: Schlauch am Gerät belassen, um zu verhindern, dass Staub unbeabsichtigt austritt. M und H Klasse: bei abgezogenem Schlauch den Saugereinlass mit dem Verschlusstopfen verschließen. Schlauchenden ineinander stecken, damit kein Staub aus dem Schlauch austreten kann. Saugschlauch oder Netzanschlussleitung am Gerät mit der Zubehöraufnahme (21) und Gummi (15) befestigen. Oberteil (7) muss sicher mit Behälter (2) verbunden sein - prüfen Sie, dass die Rastverschlüsse (13) geschlossen sind. Griff (6) ist nur für den Handtransport zulässig, nicht zur Befestigung an Kränen oder Vergleichbarem!

9.1 Allgemeine Reinigungshinweise

Behälter und Zubehör mit Wasser reinigen. Oberteil (7) mit feuchtem Tuch abwischen. Achtung! Dieses Gerät enthält gesundheitsschädlichen Staub. Leerungs- und Wartungsvorgänge, einschließlich der Beseitigung der Staubsammelbehälter, dürfen nur von Fachleuten durchgeführt werden, die entsprechende Schutzausrüstung tragen. Behälterentleerung Nur zulässig bei Stäuben mit Arbeitsplatzgrenzwerten > 1mg/m

- Netzstecker ziehen. Gegen unbeabsichtigtes Einstecken sichern. - Rastverschlüsse (13) öffnen. Oberteil (7) vom Behälter (2) nehmen. - Behälter auskippen. Vlies-Filterbeutel entsorgen - Netzstecker ziehen.Gegen unbeabsichtigtes Einstecken sichern. - Staubmaske anziehen. - Rastverschlüsse (13) öffnen. Oberteil (7) vom Behälter (2) nehmen. - Vlies-Filterbeutel (20) vorsichtig von Saugöffnung (4) nach hinten herausziehen. - Sauggut gemäß den gesetzlichen Bestimmungen entsorgen. PE-Entsorgungsbeutel und Spezialfilterbeutel H- Klasse entsorgen - Netzstecker einstecken. - Sauger einschalten und Filter abreinigen: Taste (31) betätigen („PressClean“ siehe Kapitel 7.2). - Sauger ausschalten: Schalter (12) auf Stellung „0“ stellen. - Staubmaske anziehen. - Rastverschlüsse (13) öffnen. Oberteil (7) vom Behälter (2) nehmen. Vor dem Abstellen des Oberteils Schalter (12) auf Stellung „I“ stellen, damit evtl. abfallender Staub angesaugt wird. - PE-Entsorgungsbeutel (33) vorsichtig von der Behälterwand entfernen und zubinden und mit den beiliegenden Kabelbindern verschließen. - Sauggut gemäß den gesetzlichen Bestimmungen entsorgen.

10.1 Allgemeine Hinweise

Vor jeder Wartung, das Gerät ausschalten und Netzstecker ziehen. Gegen unbeabsichtigtes Einstecken sichern. Das Gerät reinigen (siehe Kapitel 9.). Zur Wartung durch den Benutzer muss der Sauger auseinandergenommen, gereinigt und gewartet werden, soweit es durchführbar ist, ohne dabei eine Gefahr für das Wartungspersonal und andere Personen hervorzurufen.

10. WartungDEUTSCHde

Vorsichtsmaßnahmen Geeignete Vorsichtsmaßnahmen beinhalten Reinigung vor der Demontage, Vorsorge treffen für örtliche gefilterte Zwangsentlüftung, dort wo der Sauger demontiert wird, Reinigung des Wartungsbereichs und geeignete persönliche Schutzausrüstung.

10.2 Nachlassen der Saugleistung

Bei Nachlassen der Saugleistung folgende Maßnahmen durchführen:

1. Abreinigen des Filters (25): Taste (31) betätigen

(„PressClean“ siehe Kapitel 7.2)

2. Behälter leeren oder Vlies-Filterbeutel (20) bzw.

PE-Entsorgungsbeutel (33) austauschen.

3. Filter (25) erneuern, bzw. ausschütteln,

abbürsten oder abnehmen, unter fließendem Wasser auswaschen, trocknen und wiedereinsetzen (siehe Kapitel 10.3).

10.3 Filter erneuern

- Filter (25) vor dem Wechsel noch einmal abreinigen: Taste (31) betätigen („PressClean“ siehe Kapitel 7.2). - Netzstecker ziehen. Gegen unbeabsichtigtes Einstecken sichern. - Rastverschlüsse (13) öffnen. Oberteil (7) vom Behälter (2) nehmen. Siehe Abbildung E, Seite 2. Verschluss (23) lösen (siehe Einprägung). Filterdeckel (24) und Filter (25) entnehmen. Den alten Filter sofort in einen staubdichten Kunststoffbeutel verschließen und bestimmungsgemäß entsorgen.

ACHTUNG - Den im Filterstützkorb (26) beweglich eingebauten Schwimmer (27) regelmäßig reinigen und auf Anzeichen einer Beschädigung untersuchen.

10.5 Technische Überprüfung

Es ist mindestens jährlich vom Hersteller oder einer unterwiesenen Person eine staubtechnische Überprüfung durchzuführen, z.B. auf Beschädigung des Filters, Dichtigkeit des Gerätes und Funktion der Kontrolleinrichtung. Zur Wartung durch den Benutzer muss der Sauger auseinandergenommen, gereinigt und gewartet werden, soweit es durchführbar ist, ohne dabei eine Gefahr für das Wartungspersonal und andere Personen hervorzurufen. Vorsichtsmaßnahmen Geeignete Vorsichtsmaßnahmen beinhalten Reinigung vor der Demontage, Vorsorge treffen für örtliche gefilterte Zwangsentlüftung, dort wo der Sauger demontiert wird, Reinigung des Wartungsbereichs und geeignete persönliche Schutzausrüstung. Bei der Durchführung von Wartungs- oder Reparaturarbeiten müssen alle verunreinigten Gegenstände, die nicht zufriedenstellend gereinigt werden können, entsorgt werden. Solche Gegenstände müssen in undurchlässigen Beuteln in Übereinstimmung mit den gültigen Bestimmungen für die Beseitigung solchen Abfalls entsorgt werden.

11.1 Nachlassen der Saugleistung

Beachten Sie die Hinweise im Kapitel Reinigung.

• Filter (25) verschmutzt? - reinigen.

• Vlies-Filterbeutel (20) voll? - wechseln.

• PE-Entsorgungsbeutel (33) voll? - wechseln.

• Behälter (2) voll? - entleeren.

• Düse, Rohre oder Schlauch verstopft?- reinigen.

11.2 Gerät läuft nicht an

• Stecker in der Steckdose?

• Netzleitung in Ordnung?

• Gerätehaube richtig verschlossen?

• Wassersensor hat abgeschaltet? - Behälter entleeren; aus- und wieder einschalten.

• Schalter (12) auf Stellung „ AUTO “? - Auf „I“ stellen. Siehe Kapitel 7.1.

• Der Sauger wird von einem Elektrowerkzeug nicht ein- bzw. ausgeschaltet, obwohl Schalter (12) auf Stellung „ AUTO “ steht. - Elektrowerkzeug an der Steckdose (5) einstecken. Keine Eingriffe in das Gerät vornehmen. Wenden Sie sich an eine autorisierte Werkstatt oder den Metabo-Kundendienst (siehe Kapitel 13. Reparatur)

Verwenden Sie nur original Metabo Zubehör. Wenn Sie Zubehör benötigen, wenden Sie sich bitte an Ihren Händler. Zubehör siehe Seite 4. Zubehör-Komplettprogramm siehe www.metabo.com oder Katalog Reparaturen an Geräten dürfen nur durch eine Elektrofachkraft ausgeführt werden! Nur original Metabo-Ersatzteile verwenden. Mit reparaturbedürftigen Metabo Elektrowerk- zeugen wenden Sie sich bitte an Ihre Metabo- Vertretung. Adressen siehe www.metabo.com. Ersatzteillisten können Sie unter www.metabo.com herunterladen. Metaboverpackungen sind 100% recyclingfähig. Ausgediente Geräte und Zubehör enthalten große Mengen wertvoller Roh- und Kunststoffe, die

11. Störungsbeseitigung

14. UmweltschutzDEUTSCH de

ebenfalls einem Recyclingprozess zugeführt werden können. Verpackungsmaterialien müssen entsprechend Ihrer Kennzeichnung nach kommunalen Richtlinien entsorgt werden. Weitere Hinweise finden Sie auf www.metabo.com im Bereich Service. Diese Gebrauchsanleitung ist auf chlorfrei gebleichtem Papier gedruckt. Nur für EU-Länder: Werfen Sie Geräte nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Geräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Erläuterungen zu den Angaben auf Seite 3. Änderungen im Sinne des technischen Fortschritts vorbehalten. K =Staubklasse. Gemäß EN 60335-2-69. A=Außenmaße U=Netzspannung F =Netzfrequenz I =Stromaufnahme N =Netzanschlussleitung

=Nennaufnahmeleistung

=max. Unterdruck (am Schlauch)

=max. Unterdruck (am Gebläse)

max1 =max. Durchflussmenge(am Schlauch)

max2 =max. Durchflussmenge (am Gebläse) V =max. Behältervolumen m =Gewicht (ohne Netzkabel)

=Saugschlauchdurchmesser

=Saugschlauchlänge Schwingungsgesamtwert (Vektorsumme dreier Richtungen): Typische A-bewertete Schallpegel:

=Unsicherheit IP =Schutzart Beim Arbeiten kann der Geräuschpegel 80 dB(A) überschreiten. Gehörschutz tragen! Messwerte ermittelt gemäß EN 60704. ~ Wechselstrom Die angegebenen technischen Daten sind toleranzbehaftet (entsprechend den jeweils gültigen Standards).
