| Termék típusa | Légsűrítő |
| Márka | Stanley |
| Modell | SXCMS1350HE |
| Tápellátás feszültsége | 230 V / 50 Hz |
| Motor teljesítménye | 1,5 kW (2 LE) |
| Maximális üzemi nyomás | 8 bar (116 PSI) |
| Tartály űrtartalma | 50 L |
| Kifújt levegő mennyisége | Körülbelül 200 L/min (7 CFM) |
| Súly | Körülbelül 30 kg |
| Tápellátás típusa | Egyfázisú |
| Motorvédelem | Automatikus visszaállású hővédelem |
| Rendeltetés | Háztartási és hobbi használatra (nem professzionális) |
| Tartozékok | Légszűrő, gyorscsatlakozó, szállító fogantyú, kerekek, használati utasítás |
| Karbantartás és tisztítás | Kondenzátum napi leeresztése; légszűrő tisztítása 100 óránként; nedves ruhával tisztítsa, oldószereket ne használjon |
| Biztonság | Gyárilag beállított biztonsági szelep; manométeres kapcsoló; automatikus leállás túlnyomás esetén |
| Alkatrészek és javíthatóság | Eredeti alkatrészek beszerezhetők a hivatalos vevőszolgálattól; ne módosítsa a készüléket |
| Garancia | 2 év (az általános feltételek szerint) |
| Szabványok | Megfelel az EU-irányelveknek, WEEE-jelölés |
Gyakran ismételt kérdések - SXCMS1350HE STANLEY
Felhasználói kérdések a következőről SXCMS1350HE STANLEY
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Kompresszor PDF formátumban ingyenesen! Találja meg kézikönyvét SXCMS1350HE - STANLEY és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. SXCMS1350HE márka STANLEY.
HASZNÁLATI ÚTMUTATÓ SXCMS1350HE STANLEY
HU Használat elött figyelmesen olvassa el a kézikönyvet
HU Figyelem, égető felületek
HU Figyelem, elektromos áram
HU Automatikus beindulás veszélye
HU Naponta eressze le a tartályt
HU A légutak, a látás és a hallás védelme kötelező
1 - A gyártó adatai
2 - CE jelölés és WEEE szimbólum
3 - Tipus / kód / sorozatszám
4 - Levegőkiszorítás, (l/min) és (cfm)
5 - A kompresszor által szállított levegő mennyisége, (l/min) és (cfm)
6 - Maximális üzemi nyomás (bar és PSI); a tartály térfogata (I); percenkénti fordulatszám (RPM); súly (kg)
7 - Garantált hangteljesítményszint dB(A)
Mért hangteljesítményszint, db(A)
8 - Elektromos adatok: feszültség (V); frekvencia (Hz); áramfelvétel (A); teljesítmény, (kW) és (LE)
9 - Müködési ciklus
10 - Származási nyilatkozat
11 - Gyártás éve
CZ Legenda:
Örízze meg a kézikönyvet a jövőben való tanulmányozáshoz

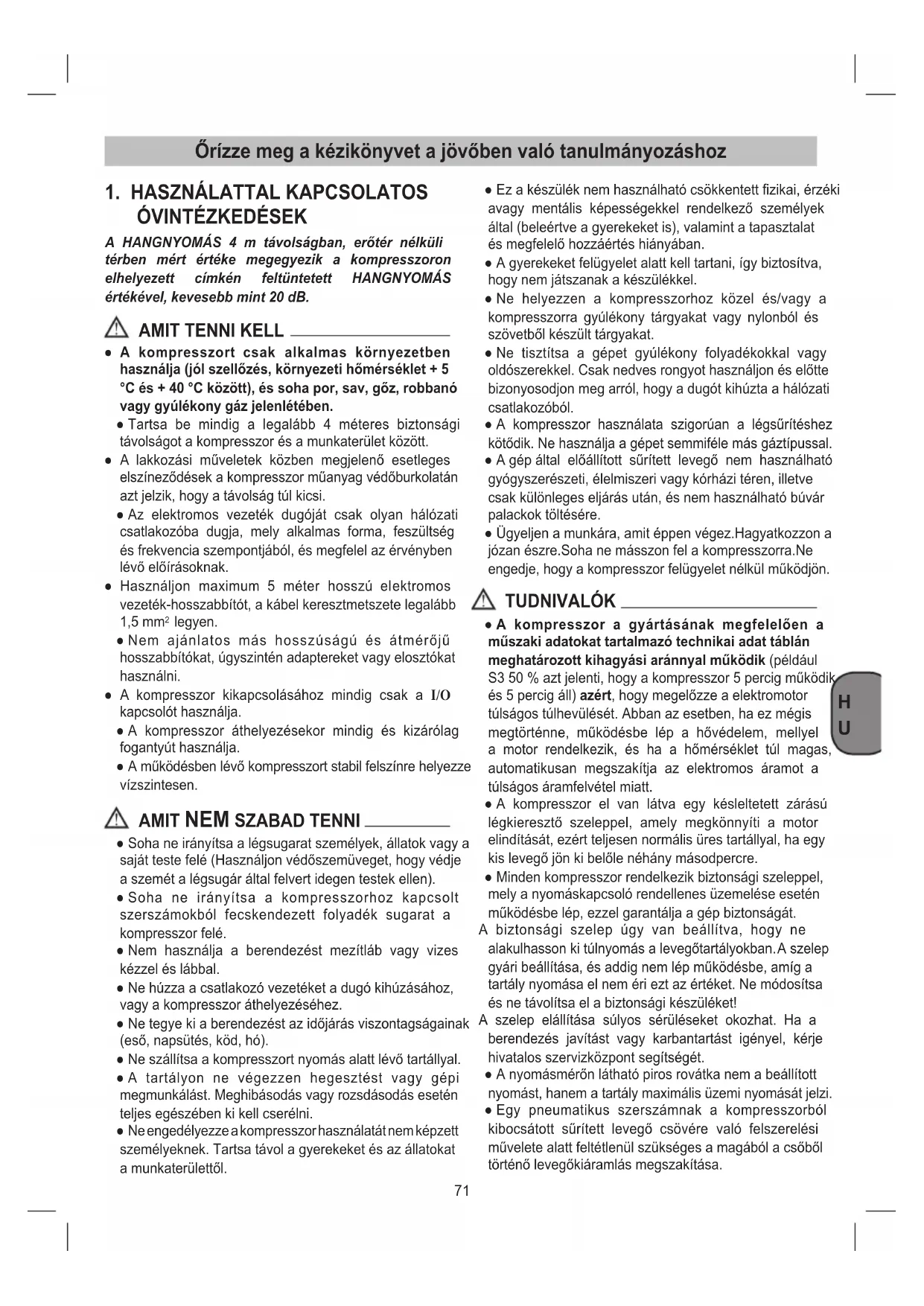

1. HASZNÁLATTAL KAPCSOLATOS ÓVINTÉZKEDÉSEK
A HANGNYOMÁS 4 m távolságban, erőtér nélküli térben mért értéke megegyezik a kompresszoron elhelyezett címkén feltüntetett HANGNYOMÁS értékével, kevesebb mint 20 dB.
AMIT TENNI KELL
- A kompresszort csak alkalmas környezetben használja (jól szellőzés, környezeti hömérséklet + 5 °C és + 40 °C között), és soha por, sav, göz, robbanó vagy gyúlékony gáz jelenlétében.
- Tartsa be mindig a legalább 4 méteres biztonsági távolságot a kompresszor és a munkaterület között.
- A lakkozási műveletek közben megjelenő esetleges elszíneződések a kompresszor műanyag védőburkolatán azt jelzik, hogy a távolság túl kicsi.
- Az elektromos vezeték dugóját csak olyan hálózati csatlakozóba dugja, mely alkalmas forma, feszültség és frekvencia szempontjából, és megfelel az érvényben lévő előírásoknak.
- Használjon maximum 5 méter hosszú elektromos vezeték-hosszabbítót, a kábel keresztmetszete legalább 1,5 mm² legyen.
- Nem ajánlatos más hosszúságú és átmérőjű hosszabbítókat, úgyszintén adaptereket vagy elosztókat használni.
- A kompresszor kikapcsolásához mindig csak a I/O kapcsolót használja.
- A kompresszor áthelyezésekor mindig és kizárólag fogantyút használja.
- A működésben lévő kompresszort stabil felszínre helyezze vízszintesen.
AMIT NEM SZABAD TENNI
- Soha ne irányítsa a légsugarat személyek, állatok vagy a saját teste felé (Használjon védőszemüveget, hogy védje a szemét a légsugár által felvert idegen testek ellen).
- Soha ne irányítsa a kompresszorhoz kapcsolt szerszámokból fecskendezett folyadék sugarat a kompresszor felé.
- Nem használja a berendezést mezítláb vagy vizes kézzel és lábbal.
- Ne húzza a csatlakozó vezetéket a dugó kihúzásához, vagy a kompresszor áthelyezéséhez.
- Ne tegye ki a berendezést az időjárás viszontagságainak (eső, napsütés, köd, hó).
- Ne szállítsa a kompresszort nyomás alatt lévő tartállyal.
- A tartályon ne végezzen hegesztést vagy gépi megmunkálást. Meghibásodás vagy rozsdásodás esetén teljes egészében ki kell cserélni.
- Ne engedélyezze a kompresszor használatát nem képzett személyeknek. Tartsa távol a gyerekeket és az állatokat a munkaterülettől.
- Ez a készülék nem használható csökkentett fizikai, érzéki avagy mentális képességekkel rendelkező személyek által (beleértve a gyerekeket is), valamint a tapasztalat és megfelelő hozzáértés hiányában.
- A gyerekeket felügyelet alatt kell tartani, így biztosítva, hogy nem játszanak a készülékkel.
- Ne helyezzen a kompresszorhoz közel és/vagy a kompresszorra gyúlékony tárgyakat vagy nylonból és szövetből készült tárgyakat.
- Ne tisztítsa a gépet gyúlékony folyadékokkal vagy oldószerekkel. Csak nedves rongyot használjon és előtte bizonyosodjon meg arról, hogy a dugót kihúzta a hálózati csatlakozóból.
- A kompresszor használata szigorúan a légsűrítéshez kötődik. Ne használja a gépet semmiféle más gáztípussal.
- A gép által előállított sűrített levegő nem használható gyógyszerészeti, élelmiszeri vagy kórházi téren, illetve csak különleges eljárás után, és nem használható búvár palackok töltésére.
- Ügyeljen a munkára, amit éppen végez. Hagyatkozzon a józan észre. Soha ne másszon fel a kompresszorra. Ne engedje, hogy a kompresszor felügyelet nélkül működjön.
TUDNIVALÓK
- A kompresszor a gyártásának megfelelően a műszaki adatokat tartalmazó technikai adat táblán meghatározott kihagyási aránnyal működik (például S3 50 % azt jelenti, hogy a kompresszor 5 percig működik és 5 percig áll) azért, hogy megelőzze a elektromotor túlságos túlhevülését. Abban az esetben, ha ez mégis megtörténne, működésbe lép a hővédelem, mellyel a motor rendelkezik, és ha a hőmérséklet túl magas, automatikusan megszakítja az elektromos áramot a túlságos áramfelvétel miatt.
- A kompresszor el van látva egy késleltetett zárású légkieresztő szeleppel, amely megkönnyíti a motor elindítását, ezért teljesen normális üres tartállyal, ha egy kis levegő jön ki belőle néhány másodpercre.
- Minden kompresszor rendelkezik biztonsági szeleppel, mely a nyomáskapcsoló rendellenes üzemelése esetén működésbe lép, ezzel garantálja a gép biztonságát.
A biztonsági szelep úgy van beállítva, hogy ne alakulhasson ki túlnyomás a levegőtartályokban. A szelep gyári beállítása, és addig nem lép működésbe, amíg a tartály nyomása el nem éri ezt az értéket. Ne módosítsa és ne távolítsa el a biztonsági készüléket!
A szelep elállítása súlyos sérüléseket okozhat. Ha a berendezés javítást vagy karbantartást igényel, kérje hivatalos szervizközpont segítségét.
- A nyomásmérön látható piros rovátka nem a beállított nyomást, hanem a tartály maximális üzemi nyomását jelzi.
- Egy pneumatikus szerszámnak a kompresszorból kibocsátott sürített levegő csövére való felszerelési művelete alatt feltétlenül szükséges a magából a csőből történő levegőkiáramlás megszakítása.
- A sűrített levegő felhasználása a különféle előírt alkalmazásokhoz (felfúvás, pneumatikus szerszámok, lakkozás, tisztítás csak vízalapú tisztítószerrel stb.) megkívánja az egyes esetekre érvényes előírások ismeretét és betartását.
- Ellenőrizze, hogy a használni kívánt pneumatikus szerszám és a kompresszorhoz vezető csatlakozócsövek levegőfogyasztása és maximális üzemi nyomása
megegyezik-e a nyomásszabályozón beállított nyomás értékével és a kompresszor által kibocsátott levegő mennyiségével.
- A kompresszor teljesítménye tengerszint felett 0 és 1000 méter között biztosított.
2. A KÉSZÜLÉK LEÍRÁSA (1-11. ábra)
- Beszívó-légszűrő
- Nyomótartály
- Kerék
- Tartó lábak
- Gyorskuplung (szabályozott préslég)
- Manométer (le lehet olvasni a beállított nyomást)
- Nyomásszabályozó
- Be-/ki- kapcsoló
- Szállító fogantyú
- Biztonsági szelep
- Leengedő-csavar a kondenzvízhez
- Manométer (le lehet olvasni a kazán nyomást)
- Gyorskuplung (szabályozatlan préslég)
- Csavar
- Anyacsavar
- Alátét
• Légkompresszor
• Légszűrő
- Szívócső
- Használati útmutató és egyéb dokumentumok
4. ALKALMAZÁSI TERÜLET
A kompresszor, a préslég által meghajtott szerszámokhoz a préslég létrehozására szolgál.
Kérjük vegye figyelembe, hogy a készülékeink a meghatározásuk szerint nem kisipari, kézműipari vagy ipari üzemek területén történő bevetésre lettek tervezve. Ezért a nem vállalunk szavatosságot, ha a készülék kisipari, kézműipari vagy ipari üzemek területén valamint egyenértékű tevékenységek területén van használva.
A gépet csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.
5. UTASÍTÁS A KÉSZÜLÉK FELÁLLÍTÁSÁHOZ
- Vizsgálja felül a készüléket nem e sérült meg a szállításnál. Az esetleges sérüléseket jelentse azonnal annál a szállítási vállalatnál, amelyik a kompresszort szállította.
- Telepítse a kompresszort lehetőleg a fogyasztó közelébe.
- Kerülje el a hosszú légvezetőt és hosszú bevezetést (hosszabbítókat).
- Ügyeljen arra, hogy a beszívott levegő száraz és pormentes legyen.
- Ne telepítse a kompresszort egy nedves vagy vízes helyiségben.
- A kompresszort csak megfelelő termekben (jól szellöztetet, a környzetehômérséklet +5°C - +40°C) szabad üzemeltetni. A teremben nem szabad pornak, savnak, párának, robbanékony vagy lbbanékony gáznak lennie.
- A kompresszor száraz termekbeni használatra alkalmas. Tiltott a használata az olyan környezetben, ahol fröccsenővízzel dolgoznak.
6. ÖSSZESZERELÉS ÉS ÜZEMBEVÉTEL
⚠️ Figyelem! ____
Az üzembevétel előtt okvetlenül komplett össze kell szerelni a készüléket!
6.1 A kerékkészlet felszerelése
A kerékkészletet (ha van) a 2. ábrának megfelelően kell felszerelni.
6.2 A támasztóláb felszerelése
A gumilábat (ha van) a 3. ábrának megfelelően kell felszerelni.
6.3 A szállítófogantyú felszerelése (csak bizonyos típusoknál)
A szállítófogantyút a 4. ábra szerint kell a kompresszorhoz csavarozni.
6.4 A légszűrő összeszerelése
Távolítsa el egy csavarhúzóval vagy hasonlóval a szállítási dugót és csavarja feszesen a készülékre a légszűrőt (lásd. 1) (5a-5b. ábra).
Ha mellékelve van, illessze be az elszívó csövet a szűrőfedélbe (5c ábra).
6.5 A gyorscsatlakozó felszerelése (Ha még nincs felszerelve)
Rögzítse a szabályozott nyomás gyorscsatlakozóját a kimenethez a 6a és 6b ábrán látható módon.
6.6 A kazánnyomás gyorskapcsolójának felszerelése (csak bizonyos típusoknál)
A szabályozatlan kazánnyomás gyorskapcsolóját (lásd. 13) a 7a. és 7b. ábra szerint kell a nyomástartó edényhez (lásd. 2) csavarozni.
6.7 Hálózati csatlakoztatás
A kompresszor egy védőérintkezős dugós hálózati vezetékkel van felszerelve. Az elektromos vezeték dugóját csak olyan hálózati csatlakozóba dugja, mely alkalmas forma, feszültség és frekvencia szempontjából, és megfelel az érvényben lévő előírásoknak. Ügyeljen arra, hogy a hálózati feszültség a gépteljesítményi tábla szerinti üzemfeszültségnek megfeleljen. Győződjön meg róla, hogy az ON/OFF kapcsoló nincs I állásban (ON). Hosszú vezetékek, valamint hosszabítók, kábeldobok stb. feszültségeséshez vezetnek és meg tudják akadályozni a motor indítását. Alacsony hőmérsékleteknél +5°C nehéz járóság miatt veszélyeztetve van a motor indítása.
6.8 Ki-/bekapcsoló (8-9. ábra)
A gomb (lásd. 8) kihúzása által lesz bekpcsolva a kompresszor.
A kompresszor kikapcsolásához meg kell nyomni a gombot (lásd. 8).
6.9 Nyomásbeállítás
- A nyomásszabályozóval (lásd. 7) lehet a manométeren (lásd. 6) beállítani a nyomást.
- A beállított nyomást a gyorskuplungon (lásd. 5) lehet levenni.
6.10 A nyomáskapcsoló beállítása
A nyomáskapcsoló gyárilag be van állítva.
- A kompresszor leáll ha eléri a (gyártó által) beállít felső nyomásértéket.
Alevegő felhasználásával a kompresszor automatikusan beindul mikor a nyomás leesik a beállított alsó értékre.
- Az említett automatikus folyamat szerint működik tovább a kompresszor amíg az I/O kapcsoló be van kapcsolva.
7. TISZTÍTÁS ÉS KARBANTARTÁS
⚠️ Figyelem! ____
Tisztítás és karbanartási munkálatok előtt kihúzni a hálózati csatlakozót.
Figyelem!
Várja meg amig a tömörítő teljesen le nem hült! Megégetés veszélye!
⚠️ Figyelem! ____
A kazánt minden tisztítási és karbantartási munkálat előtt nyomás nélkülire tenni.
7.1 Tisztítás
- Tartsa a védőberendezéseketannyiraporésszennyeződés mentesen amennyire csak lehet. Dörzsölje a készüléket egy tiszta posztóval le vagy pedig fújja, alacsony nyomás melett présléggel le.
- Ajánljuk, hogy a készüléket direkt minden használat után megtisztítsa.
- Ne használjon tisztító vagy oldószereket, mivel ezek meg tudják támadni a készülék műanyag részeit. Ügyeljen arra, hogy ne juthason víz a készülék belsejébe.
- Tisztítás előtt le kell vállasztani a tömlöt és a permetezőszerszámokat a kompresszorról. Nem szabad a kompresszort vízzel, oldószerekkel vagy hasonlóakkal tisztítani.
7.2 Kondenzvíz (10. ábra)
A kicsapódott vizet naponta le kell ereszteni a leeresztőszelep (lásd. 11) kinyitásával (a nyomástartó edény alján található).
- Ellenőrizze, hogy a kompresszor ki van-e kapcsolva.
- A fogantyút tartva, döntsük a kompresszort a csap irányába úgy, hogy a leeresztőcsap a lehető legalacsonyabban legyen.
- Nyissuk ki a leeresztőcsapot.
- Addig tartsuk a kompresszort megdöntve, amíg az összes kondenzvíz ki nem folyik a tartályból.
- Zárjuk el a leeresztőcsapot.
⚠️ Figyelem! ____
A kondenzvízet egy megfelelő gyűjtőhelyen a természetnek megfelelően megsemmisíteni.
| KARBANTARTÁSI MUNKÁLATOK ELVÉGZÉSÉNEK IDEJE | |||
| MÜKÖDÉS | AZ ELSŐ 100 MUNKAÓRA UTÁN | 100 ÓRÁNKÉNT | |
| Az elszívó szűrő tisztítása és/vagy a szűrőegység cseréje | ● | ● | |
| A kondenztartály kiürítése | Naponta és a munka végén. | ||
7.3 Biztonsági szelep (lásd. 10)
A biztonsági szelep a nyomóartály legnagyobb engedélyezett nyomására van beállítva. Nem engedélyezett a biztonsági szelep elállítása az eltávolítása. Annak érdekében, hogy a biztonsági szelep szükség esetén rendesen működjön, időröl időre üzemeltetni kellene. Huzzon olyan erősen a gyűrűn, amig a préslég hallhatóan le nem ereszt (11. ábra). Azután engedje ismét el a gyűrűt.
7.4 Tárolás
Figyelem!
Húzza ki a dugaszt a hálózati aljzatból, légtelenítse a készüléket és minden sürített levegős eszközt, ami rá van csatlakoztatva, és eressze le a kondenzvizet. Állítsa a kompresszort úgy le, hogy jogosulatlanok ne tudják üzembe venni.
Figyelem!
A kompresszort csak száraz és jogosulatlanok számára nem hozzáférhető környezetben tárolni. Ne döntse meg, csak állva tárolni!
8. MEGSEMMISÍTÉS ÉS ÚJRAHSZNOSÍTÁS
Az elektromos és elektronikus berendezések inak (WEEE) ártalmatlanításáról szóló U irányelv értelmében.
A készüléken vagy annak csomagolásán feltüntetett áthúzott konténer azt jelenti, hogy a terméket – elhasználódását követően – a többi hulladéktól elkülönítve kell tárolni. A felhasználó tehát, a készülék elhasználódását követően, vagy leadja azt az elektromos és elektronikus készülékek összegyűjtésére szakosodott hulladékgyűjtő helyeken, vagy átadja a viszonteladónak egy új, az elhasználódottal azonos típusú készülék vásárlásakor, egy az egy arányban.
A megfelelő szelektív hulladékgyűjtés lehetővé teszi az elhasználódott készülék környezetre nem ártalmas újrafelhasználását, kezelését és újrafeldolgozását, hozzájárul a környezetre és egészségre ártalmas hatások elkerüléséhez és elősegíti a készüléket alkotó anyagok újrafelhasználását és/vagy újbóli feldolgozását.
A termék törvénybeütköző feldolgozása az érvényben levő jogszabályok által előirányozott adminisztratív szankciók alkalmazását vonja maga után.
9. LEHETSÉGES RENDELLENESSÉGEK ÉS AZ EZZEL KAPCSOLATOS MEGENGEDETT BEAVATKOZÁSOK
| Rendellenesség | Ok | Beavatkozás |
| A kompresszor leáll, majd néhány percen belül magától elindul. | Hővédelem üzembelépése a motor túlmelegedése miatt. | Hagyni a kompresszor lehülni.Szellőztesse a helyiséget. |
| Néhány beindítási próbálkozás után a kompresszor leáll. | Hővédelem üzembelépése a motor túlmelegedése miatt (hálózati csatlakozás kikapcsolása menet közben, gyenge tápfeszültség). | Szellőztesse a helyiséget. Várjon néhány percet és a kompresszor magától beindul. |
| A kompresszor nem áll le és működésbe lép a biztonsági szelep. | A kompresszor nem szabályos működése vagy a nyomáskapcsoló hibás működése. | Húzza ki a hálózati csatlakozót és forduljon a szervizhez. |
Minden egyéb beavatkozást az engedélyezett Vevőszolgálatoknak kell elvégezniük, eredeti alkatrészek igénylésével. Ha a gépen módosításokat végez, az kockáztathatja a biztonságot, és mindenképpen érvényteleníti a vonatkozó garanciát.
Jótállás és javítás.
Pótalkatrész igénylése, ill. hibás termék esetén kérjük, hogy vegye fel a kapcsolatot azzal az értékesítési ponttal, ahol a vásárlás történt.
