Produkttyp	Luftkompressor
Märke	Stanley
Modell	SXCMS1350HE
Matningsspänning	230 V / 50 Hz
Motoreffekt	1,5 kW (2 hk)
Maximalt arbetstryck	8 bar (116 PSI)
Behållarens kapacitet	50 L
Luftflöde	Cirka 200 L/min (7 CFM)
Vikt	Cirka 30 kg
Strömförsörjningstyp	Enfas
Motorskydd	Automatisk återställning av termiskt skydd
Avsedd användning	Hushålls- och hobbybruk (icke professionell)
Inkluderade tillbehör	Luftfilter, snabbkoppling, transporthandtag, hjul, bruksanvisning
Underhåll och rengöring	Daglig tömning av kondensvatten; rengöring av luftfilter var 100:e timme; använd fuktig trasa, inga lösningsmedel
Säkerhet	Fabriksinställd säkerhetsventil; manometerbrytare; automatisk stopp vid övertryck
Reservdelar och reparerbarhet	Originaldelar finns hos auktoriserad service; modifiera inte apparaten
Garanti	2 år (gäller enligt allmänna villkor)
Standarder	Uppfyller CE-direktiven, WEEE-märkning

Vanliga frågor - SXCMS1350HE STANLEY

Hur installerar jag kompressorn Stanley SXCMS1350HE?

Placera kompressorn på en stabil och plan yta i ett väl ventilerat utrymme, skyddat från fukt och vid en temperatur mellan +5°C och +40°C. Montera hjulen, gummifötterna, transporthandtaget och luftfiltret enligt anvisningarna i manualen. Anslut stickkontakten till ett lämpligt 230V-uttag.

Vilken typ av olja ska jag använda för denna kompressor?

Denna kompressor levereras med olja från fabriken. Vid oljebyten, använd en kvalitetsolja avsedd för kompressorer med viskositet SAE 30 eller 20W40. Kontrollera nivån regelbundet.

Hur tömmer jag kondensvattnet från behållaren?

Stäng av kompressorn och dra ur stickkontakten. Öppna avtappningsventilen under behållaren (markering 11) genom att luta enheten något. Låt allt vatten rinna ut. Stäng ventilen. Utför detta dagligen.

Vad gör jag om kompressorn inte startar?

Kontrollera strömförsörjningen (uttag, säkring). Om motorn är varm kan termoskyddet ha löst ut: låt den svalna i 5 minuter. Om problemet kvarstår, kontakta service.

Kan jag använda Stanley SXCMS1350HE för målning?

Ja, den är lämplig för färgsprutor. Ställ in trycket med manostaten mellan 2 och 4 bar beroende på verktyget. Håll ett säkerhetsavstånd på minst 3 meter mellan kompressorn och målningsområdet.

Vad är högsta tillåtna tryck?

Maximalt arbetstryck är 8 bar (116 PSI). Överskrid aldrig detta värde: säkerhetsventilen aktiveras vid övertryck.

Hur rengör jag luftfiltret?

Koppla bort apparaten. Skruva loss luftfiltret och ta bort filterelementet. Rengör det med tvålvatten, skölj och torka helt innan du sätter tillbaka det. Byt ut det var 100:e drifttimme.

Kompressorn stannar av sig själv efter några minuter, är det normalt?

Det är normalt om termoskyddet löser ut på grund av överhettning. Följ arbetscykeln (t.ex. 5 min arbete / 5 min vila). Se till att ventilationen är tillräcklig.

Kan jag använda en förlängningssladd?

Ja, men endast en förlängningssladd med maximal längd 5 meter och kabelarea minst 1,5 mm². Längre sladdar eller mindre area kan förhindra start.

Var hittar jag reservdelar till denna kompressor?

Vänd dig till återförsäljaren där du köpte apparaten eller till en auktoriserad Stanley-serviceverkstad. Använd endast originalreservdelar.

BRUKSANVISNING SXCMS1350HE STANLEY

SE Läs bruksanvisningen noggrant före användning

SE Risk för brännskador

FI Palovammavaara

SE Risk för automatisk start

SE Hörselskydd, skyddsglasögon och andningsmask obligatoriskt

SE Teckenförklaring:

1 - Tillverkarens data
2 - CE-märke och RAEE symbol
3 - Modell / Kod / Serienummer
4 - Luftflöde mätt i (l/min) och (cfm)
5 - Luft från kompressorn mätt i (l/min) och (cfm)
6 - Maximalt driftstryck (bar och PSI), tankvolym (l), varv per minut (RPM), vikt (kg)
7 - Garanterad ljudeffektnivå i dB(A) Uppmätt ljudeffektnivå i dB(A)
8 - Elektriska data: matningsspänning (V), frekvens (Hz), strömförbrukning (A), effekt i (kW) och (HP)
9 - Servicefaktor
10 - Ursprungsdeklaration
11 - Tillverkningsår

FI Selitykset:

BULLERVÄRDET mätt på 4 meters avständ i fritt fält svarar till den BULLERSTYRKA, som anges på etiketten på kompressorn, minus 20 dB.

TILLADT BRUG

- Kompressoren skal benyttes i egnede omgivelser (god udluftning, lokaletemperatur på mellem +5 og +40 °C) og må aldrig benyttes i omgivelser med støv, syre, damp samt eksplosive eller brandfarlige luftarter.

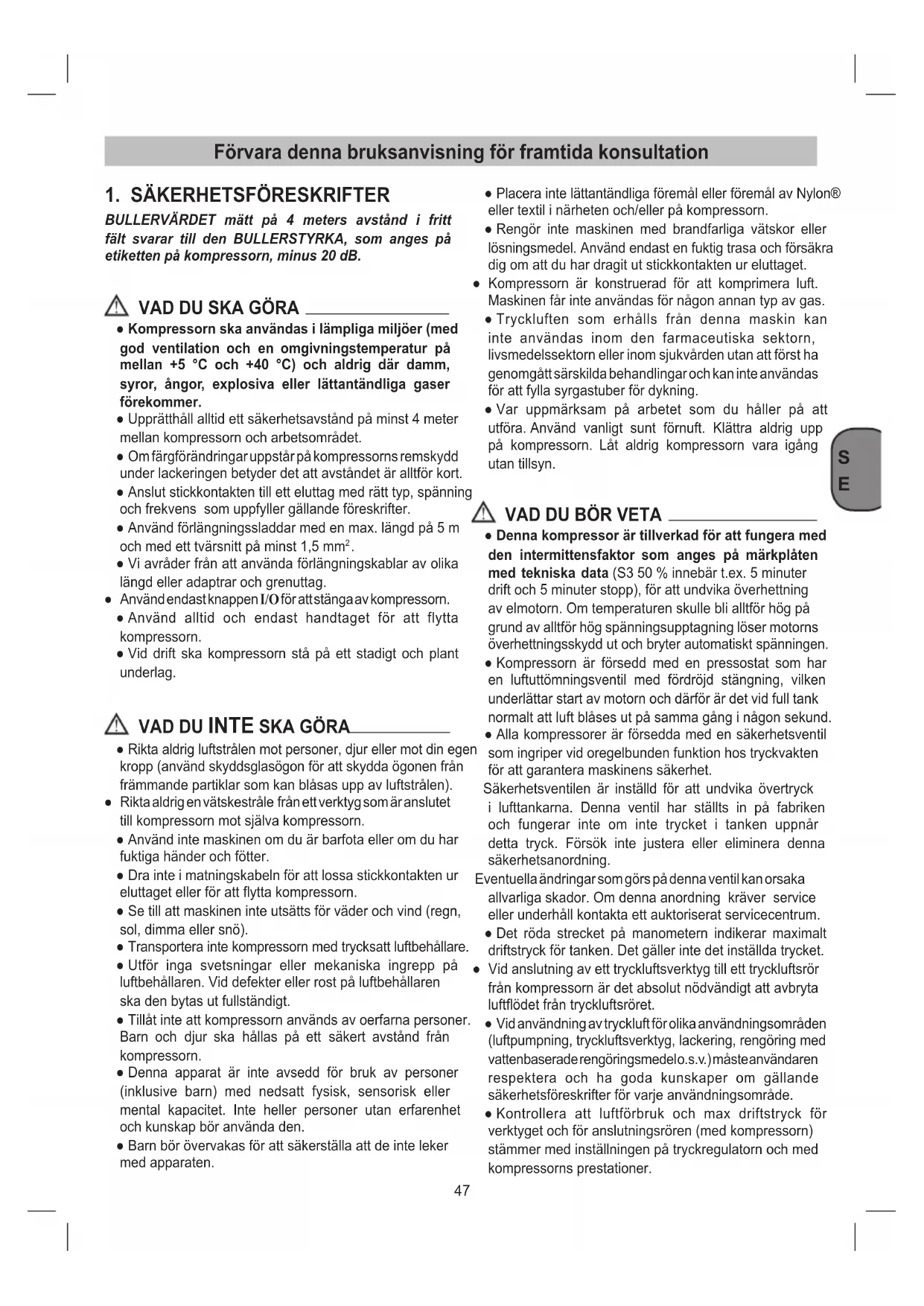

Förvara denna bruksanvisning för framtida konsultation

1. SÄKERHETSFÖRESKRIFTER

BULLERVÄRDET mätt på 4 meters avständ i fritt fält svarar till den BULLERSTYRKA, som anges på etiketten på kompressorn, minus 20 dB.

VAD DU SKA GÖRA

- Kompressorn ska användas i lämpliga miljöer (med god ventilation och en omgivningstemperatur på mellan +5 °C och +40 °C) och aldrig där damm, syror, ångor, explosiva eller lättantändliga gaser förekommer.

- Upprätthåll alltid ett säkerhetsavständ på minst 4 meter mellan kompressorn och arbetsområdet.

- Om färgförändringar uppstår på kompressorns remskydd under lackeringen betyder det att avståndet är alltför kort.

- Anslut stickkontakten till ett eluttag med rätt typ, spänning och frekvens som uppfyller gällande föreskrifter.

- Använd förlängningssladdar med en max. längd på 5 m och med ett tvärsnitt på minst 1,5 mm ^2 .

- Vi avråder från att använda förlängningskablar av olika längd eller adaptrar och grenuttag.

- Använd endast knappen I/O för att stänga av kompressorn.

- Använd alltid och endast handtaget för att flytta kompressorn.

- Vid drift ska kompressorn stå på ett stadigt och plant underlag.

VAD DU INTE SKA GÖRA

- Rikta aldrig luftstrålen mot personer, djur eller mot din egen kropp (använd skyddsglasögon för att skydda ögonen från främmande partiklar som kan blåsas upp av luftstrålen).

- Rikta aldrig en vätskestråle från ett verktyg som är anslutet till kompressorn mot själva kompressorn.

- Använd inte maskinen om du är barfota eller om du har fuktiga händer och fötter.

- Dra inte i matningskabeln för att lossa stickkontakten ur eluttaget eller för att flytta kompressorn.

- Se till att maskinen inte utsätts för väder och vind (regn, sol, dimma eller snö).

- Transportera inte kompressorn med trycksatt luftbehållare.

- Utför inga svetsningar eller mekaniska ingrepp på luftbehållaren. Vid defekter eller rost på luftbehållaren ska den bytas ut fullständigt.

- Tillåt inte att kompressorn används av oerfarna personer. Barn och djur ska hållas på ett säkert avständ från kompressorn.

- Denna apparat är inte avsedd för bruk av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental kapacitet. Inte heller personer utan erfarenhet och kunskap bör använda den.

- Barn bör övervakas för att säkerställa att de inte leker med apparaten.

• Placera inte lättantändliga föremål eller föremål av Nylon® eller textil i närheten och/eller på kompressorn.
• Rengör inte maskinen med brandfarliga vätskor eller lösningsmedel. Använd endast en fuktig trasa och försäkra dig om att du har dragit ut stickkontakten ur eluttaget.
• Kompressorn är konstruerad för att komprimera luft. Maskinen får inte användas för någon annan typ av gas.
• Tryckluften som erhålls från denna maskin kan inte användas inom den farmaceutiska sektorn, livsmedelssektorn eller inom sjukvården utan att först ha genomgått särskilda behandlingar och kan inte användas för att fylla syrgastuber för dykning.
• Var uppmärksam på arbetet som du håller på att utföra. Använd vanligt sunt förnuft. Klättra aldrig upp på kompressorn. Låt aldrig kompressorn vara igång utan tillsyn.

VAD DU BÖR VETA

- Denna kompressor är tillverkad för att fungera med den intermittensfaktor som anges på märkplåten med tekniska data (S3 50 % innebär t.ex. 5 minuter drift och 5 minuter stopp), för att undvika överhettning av elmotorn. Om temperaturen skulle bli alltför hög på grund av alltför hög spänningsupptagning löser motorns överhettningsskydd ut och bryter automatiskt spänningen.

• Kompressorn är försedd med en pressostat som har en luftuttömningsventil med fördröjd stängning, vilken underlättar start av motorn och därför är det vid full tank normalt att luft blåses ut på samma gång i någon sekund.
• Alla kompressorer är försedda med en säkerhetsventil som ingriper vid oregelbunden funktion hos tryckvakten för att garantera maskinens säkerhet.

Säkerhetsventilen är inställd för att undvika övertryck i lufttankarna. Denna ventil har ställts in på fabriken och fungerar inte om inte trycket i tanken uppnår detta tryck. Försök inte justera eller eliminera denna säkerhetsanordning.

Eventuella ändringar som görs på denna ventil kan orsaka allvarliga skador. Om denna anordning kräver service eller underhåll kontakta ett auktoriserat servicecentrum.

- Det röda strecket på manometern indikerar maximalt driftstryck för tanken. Det gäller inte det inställda trycket.

- Vid anslutning av ett tryckluftsverktyg till ett tryckluftsrör från kompressorn är det absolut nödvändigt att avbryta luftflödet från tryckluftsröret.

• Vid användning av tryckluft för olika användningsområden (luftpumpning, tryckluftsverktyg, lackering, rengöring med vattenbaserade rengöringsmedelo.s.v.) måsteanvändaren respektera och ha goda kunskaper om gällande säkerhetsföreskrifter för varje användningsområde.
• Kontrollera att luftförbruk och max driftstryck för verktyget och för anslutningsrören (med kompressorn) stämmer med inställningen på tryckregulatorn och med kompressorns prestationer.

- Kompressorns prestanda garanteras för en funktion mellan 0 och 1000 meter vid havsnivån.

2. BESKRIVNING AV KOMPRESSORN

(Fig. 1 - 11)

1. Insugningsluftfilter
2. Tryckkärl
3. Hjul
4. Stödben
5. Snabbkoppling (reglerad tryckluft)
6. Manometer (inställt tryck kan läsas av)
7. Tryckreduceringsventil
8. Strömbrytare
9. Transporthandtag
10. Säkerhetsventil
11. Avtappningsplugg för kondensvatten
12. Manometer (tryckkärlets tryck kan läsas av)
13. Snabbkoppling (oreglerad tryckluft)
14. Bult
15. Mutter
16. Bricka

3. FÖRPACKNINGENS INNEHÅLL

• Luftkompressor
• Luftfilter
• Insugsrör
• Instruktionshandbok och andra dokument

4. ANVÄNDNINGSOMRÅDE

Kompressorn används för att generera tryckluft till tryckluftsdrivna verktyg.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/operatören själv. Tillverkaren påtar sig inget ansvar.

5. ANVISNINGAR OM UPPSTÄLLNING

• Kontrollera kompressorn för transportskador. Eventuella skadorska omedelbart rapporteras till det transportföretag som levererade kompressorn.
• Uppställningen av kompressorn bör vara i närheten av förbrukaren.
• Undvik lång luftledning oh långa till-ledningar (förlängningar).
• Se till att insugningsluften är torr och dammfri.
• Ställ inte upp kompressorn i ett fuktigt eller vått utrymme.
• Kompressorn får endast användas i lämpliga utrymmen (tillräcklig ventilation, omgivningstemperatur +5°C - +40°C). Utrymmet får inte innehålla damm, syra, ånga, eller explosiva eller brännbara gaser.
• Kompressorn är lämplig för användning i torra utrymmen. Det är inte tillåtet att använda kompressorn inom områden där sprutvatten används.
• Innan kompressorn tas i drift måste oljenivån i kompressorpumpen kontrolleras.

6. MONTERING OCH DRIFTSTART

Obs!

Se till att maskinen har monterats komplett innan du tar den i drift!

6.1 Montera hjulen

Om denna medföljer, ska hjuluppsättningen installeras så som visas i fig. 2.

6.2 Montera stödet

Om dessa medföljer, ska stödfötterna installeras så som visas i fig. 3.

6.3 Montera transporthandtaget (för modeller där detta är möjligt)

Skruva fast transporthandtaget på kompressorn enligt beskrivningen i bild 4.

6.4 Montera luftfiltret

Ta bort transportpluggen med en skruvmejsel eller liknande och skruva sedan fast luftfiltret (ref. 1) på kompressorn (bild 5a-5b).

Om den medlevererats, koppla in insugsslangen i filterlocket (Fig. 5c).

6.5 Montering av snabbkopplingen (Om den redan inte är monterad)

Skruva fast snabbkopplingen för det reglerade trycket till utgångskopplingen, på det sätt som visas i figurerna 6a och 6b.

6.6 Montera snabbkoppling för tryckkärlets tryck (för modeller där detta är möjligt)

Skruva fast snabbkopplingen för det oreglerade trycket från tryckkärlet (ref. 13) på tryckkärlet (ref. 2) enligt beskrivningen i bild 7a och 7b.

6.7 Nätanslutning

Kompressorn är utrustad med en nätkabel med jordad kontakt. Anslut stickkontakten till ett eluttag med rätt typ, spänning och frekvens som uppfyller gällande föreskrifter. Innan du använder maskinen, kontrollera att nätpänningen stämmer överens med uppgifterna som anges på maskinens märkskylt. Försäkra dig om att strömbrytaren ON/OFF (PÅ/AV) inte är i position I (ON) [PÅ]. Långa tilledningar samt förlängningar, kabeltrummor osv. förorsakar spänningsfall och kan förhindra att motorn startar upp. Vid låga temperaturer under +5°C finns det risk för att motorn inte kan starta upp pga. trög gång.

6.8 Strömbrytare (Fig. 8-9)

För att sätta igång kompressorn, dra den spaken (ref. 8) till position I (På).

För att stänga av kompressorn, dra den spaken (ref. 8) till position O (Av).

6.9 Ställa in trycket

• Trycket kan ställas in med tryckreduceringsventilen (ref. 7) och läsas av på manometern (ref. 6).
• Det inställda trycket kan släppas ut vid snabbkopplingen (ref. 5).

6.10 Tryckbrytarinställning

Tryckbrytaren har ställts in på fabriken.

- När max. kalibreringsvärde nås (inställt av tillverkaren vid provkörningen) slår kompressorn.

Kompressorn återstartar automatiskt när min. kalibreringsvärde nås.

- Kompressoren fortsättar att funktionera automatiskt med denna cykell tills man arbetar på knappen I/O.

7. RENGÖRING OCH UNDERHÅLL

Obs!

Dra alltid ut stickkontakten före alla rengöringsoch underhållsarbeten.

Obs!

Vänta tills kompressorn har svalnat helt! Risk för brännskador!

Obs!

Töm kärlet på tryck inför rengöring och underhåll.

7.1 Rengöring

• Håll skyddsanordningarna i så damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck.
• Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.

- Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre.

- Slangen och sprutverktygen måste kopplas loss från kompressorn innan rengöringen utförs. Kompressorn får inte rengöras med vatten, lösningsmedel eller liknande.

7.2 Kondensvatten (Fig. 10)

Kondensvattnet måste tömmas ut varje dag, detta görs genom att man öppnar tömningsventilen (ref. 11) (på botten av tryckbehållaren).

1. Kontrollera att kompressorn är avstängd (Off).

2. Behålla handtaget, luta kompressoren mot avtappnigskranen så att det står på ett vertikalt läge.

3. Öppna avtappnigskranen.

4. Behålla kompressoren lutande tills fuktigheten kan fullständigt avlägnas.

5. Stäng avtappnigskranen.

Obs!

Lämna in kondensvattnet på miljövänligt sätt till ett godkänt insamlingsställe.

UNDERHÅLLSINTERVALL
FUNKTION	EFTER DE FÖRSTA100 DRIFTTIMMARNA	VAR 100:E DRIFTTIMME
Rengöring insugsfilter och/eller filterskifte	●	●
Avtappning kondens i tanken	Varje dag eller vid slutfört arbete.

7.3 Säkerhetsventil (ref. 10)

Säkerhetsventilen har ställts in på tryckbehållarens högsta tillåtna tryck. Det är inte tillåtet att ändra på säkerhetsventilens inställning. För att garantera att säkerhetsventilen fungerar rätt när den behövs, ska den aktiveras med jämna mellanrum. Dra kraftigt i ringen tills du hör hur tryckluft släpps ut (Fig. 11). Släpp sedan ringen

7.4 Förvaring

Obs!

Dra ut stickproppen från elnätet, töm apparaten och alla tryckluftsverktyg som är inkopplade på luft och tappa ur kondensen. Ställ undan kompressorn så att den inte kan tas i drift av obehöriga personer.

Obs!

Förvara kompressorn endast i torr omgivning utom räckhåll för obehöriga personer. Förvara inte kompressorn i lutat skick utan endast stående!

8. SKROTNING OCH ÅTERVINNING

Enligt direktiv 2012/19/EU gällande antering för elektriska och elektroniska er (RAEE).

Symbolen med en överkryssad soptunna på utrustningen eller dess förpackning betyder att produkten i slutet av dess livscykel återvinns separat från allmänt avfall.

Användaren måste, således, återvinna utrustningen vid lämplig återvinningscentral avsedd för elektriska produkter samt elektroniskt avfall, alternativt återlämna produkten till återförsäljaren där man köper den nya produkten (man kan återlämna samma antalet av använda produkter som man kommer att köpa).

En lämplig sortering av avfall med följande återvinningsprocess och miljövänlig avfallshantering av oanvänd produkt, bidrar till att undvika möjliga negativa effekter på miljö och hälsa och stödjer återvinningen samt återvinningen av de material som produkten är tillverkad av.

Produktens orättmätiga återvinnig orsakad av användaren innebär tillämpning av etablerade gällande lagar.

9. FELSÖKNING OCH ÅTGÄRDER

Fel Orsak Åtgärd
Kompressorn stannar och återstartar automatiskt efter några minuter.	Utlösning av överhettningsskyddet p.g.a. överhettning av motorn.	Låt compressor svalna. Vädra lokalen.
Kompressorn stannar efter några startförsök.	Ingrepp av överhettningsskyddet p.g.a. överhettning av motorn (urkoppling av kontakten under drift, svag matnings spänning).	Slå till tryckvaktens knapp. Vädra lokalen. Vänta några minuter och kompressorn återstartar automatiskt.
Kompressorn stannar inte och säkerhets - ventilen ingriper.	Oregelbunden funktion hos kompressorn eller funktionsstörning hos pressostaten.	Dra ur kontakten och vänd dig till serviceverkstaden.

Alla övriga typer av ingrepp måste göras vid auktoriserade serviceverkstäder och med användning av originalreservdelar. Mixtring med maskinen kan äventyra maskinens säkerhet och medför att garantin upphör att gälla.

Garanti och reparation.

För trasiga delar eller vid behov av reservdelar kontakta det försäljningsställe där du köpt delarna.
