SXCMS1350HE - Kompresor STANLEY - Bezplatný návod na obsluhu

Typ produktu	Vzduchový kompresor
Značka	Stanley
Model	SXCMS1350HE
Napájacie napätie	230 V / 50 Hz
Výkon motora	1,5 kW (2 HP)
Maximálny prevádzkový tlak	8 bar (116 PSI)
Objem nádrže	50 L
Množstvo dodávaného vzduchu	Približne 200 L/min (7 CFM)
Hmotnosť	Približne 30 kg
Typ napájania	Jednofázové
Ochrana motora	Tepelná ochrana s automatickým resetom
Určenie použitia	Domáce a amatérske použitie (neprofesionálne)
Súčasťou balenia	Vzduchový filter, rýchlospojka, prepravná rukoväť, kolesá, návod na použitie
Údržba a čistenie	Denné odvádzanie kondenzátu; čistenie vzduchového filtra každých 100 hodín; používať vlhkú handričku, nie rozpúšťadlá
Bezpečnosť	Bezpečnostný ventil nastavený vo výrobe; manostatický spínač; automatické zastavenie pri preťažení
Náhradné diely a opraviteľnosť	Originálne diely dostupné v autorizovanom servise; neupravovať zariadenie
Záruka	2 roky (podľa obchodných podmienok)
Normy	Spĺňa smernice EÚ, označenie OEEZ

Často kladené otázky - SXCMS1350HE STANLEY

Ako nainštalovať kompresor Stanley SXCMS1350HE?

Umiestnite kompresor na stabilný a rovný povrch, v dobre vetranej miestnosti, chránenej pred vlhkosťou a pri teplote medzi +5°C a +40°C. Namontujte kolesá, gumené nožičky, prepravnú rukoväť a vzduchový filter podľa pokynov v návode. Zapojte zástrčku do vhodnej 230V zásuvky.

Aký typ oleja použiť pre tento kompresor?

Tento kompresor je z výroby naplnený olejom. Pri výmene oleja použite kvalitný špeciálny kompresorový olej s viskozitou SAE 30 alebo 20W40. Pravidelne kontrolujte hladinu.

Ako odvádzať kondenzát z nádrže?

Zastavte kompresor a odpojte ho. Otvorte vypúšťací ventil umiestnený pod nádržou (označenie 11) miernym naklonením zariadenia. Nechajte vytiecť všetku vodu. Zatvorte ventil. Tento úkon vykonávajte denne.

Čo robiť, ak kompresor neštartuje?

Skontrolujte elektrické napájanie (zásuvka, poistka). Ak je motor horúci, mohla sa spustiť tepelná ochrana: nechajte vychladnúť 5 minút. Ak problém pretrváva, kontaktujte servis.

Je možné použiť Stanley SXCMS1350HE na maľovanie?

Áno, je vhodný pre striekacie pištole. Nastavte tlak manostatom medzi 2 a 4 bar podľa náradia. Dodržujte bezpečnostnú vzdialenosť aspoň 3 metre medzi kompresorom a oblasťou maľovania.

Aký je maximálny povolený tlak?

Maximálny prevádzkový tlak je 8 bar (116 PSI). Nikdy neprekračujte túto hodnotu: bezpečnostný ventil zasiahne v prípade pretlaku.

Ako čistiť vzduchový filter?

Odpojte zariadenie. Odskrutkujte vzduchový filter a vyberte filtračnú vložku. Vyčistite ju mydlovou vodou, opláchnite a úplne vysušte pred opätovným zložením. Vymieňajte ju každých 100 hodín používania.

Kompresor sa po niekoľkých minútach sám vypne, je to normálne?

Je to normálne, ak sa tepelná ochrana spustí kvôli prehriatiu. Dodržujte pracovný cyklus (napr. 5 min práce / 5 min odpočinku). Uistite sa, že je dostatočné vetranie.

Môžem použiť predlžovací kábel?

Áno, ale len predlžovací kábel s maximálnou dĺžkou 5 metrov a prierezom kábla aspoň 1,5 mm². Dlhšie káble alebo s menším prierezom môžu zabrániť štartovaniu.

Kde nájdem náhradné diely pre tento kompresor?

Obráťte sa na predajcu, u ktorého ste zariadenie kúpili, alebo na autorizované servisné stredisko Stanley. Používajte výhradne originálne náhradné diely.

NÁVOD NA OBSLUHU SXCMS1350HE STANLEY

1 - údaje výrobcu
2 - značka CE a symbol smernice WEEE
3 - typové / kódové / výrobné číslo
4 - prietok vzduchu v (l/min) a (cfm = ft3/min)
5 - prietok kompresora vzduchu v (l/min) a (cfm = ft3/min)
6 - maximálny prevádzkový tlak (bar a PSI = libry na štvorcový palec), kapacita zásobníka (l), otáčky za minútu (ot/min), hmotnosť (kg)
7 - zaručená hladina akustického výkonu v dB(A) nameraná hladina akustického výkonu v dB(A)
8 - elektrické údaje: napätie (V), frekvencia (Hz), absorpcia (A), výkon v (kW) a (HP)
9 - činiteľ využitia
10 - vyhlásenie o pôvode
11 - rok produkcie / výroby

RU Обозначения:

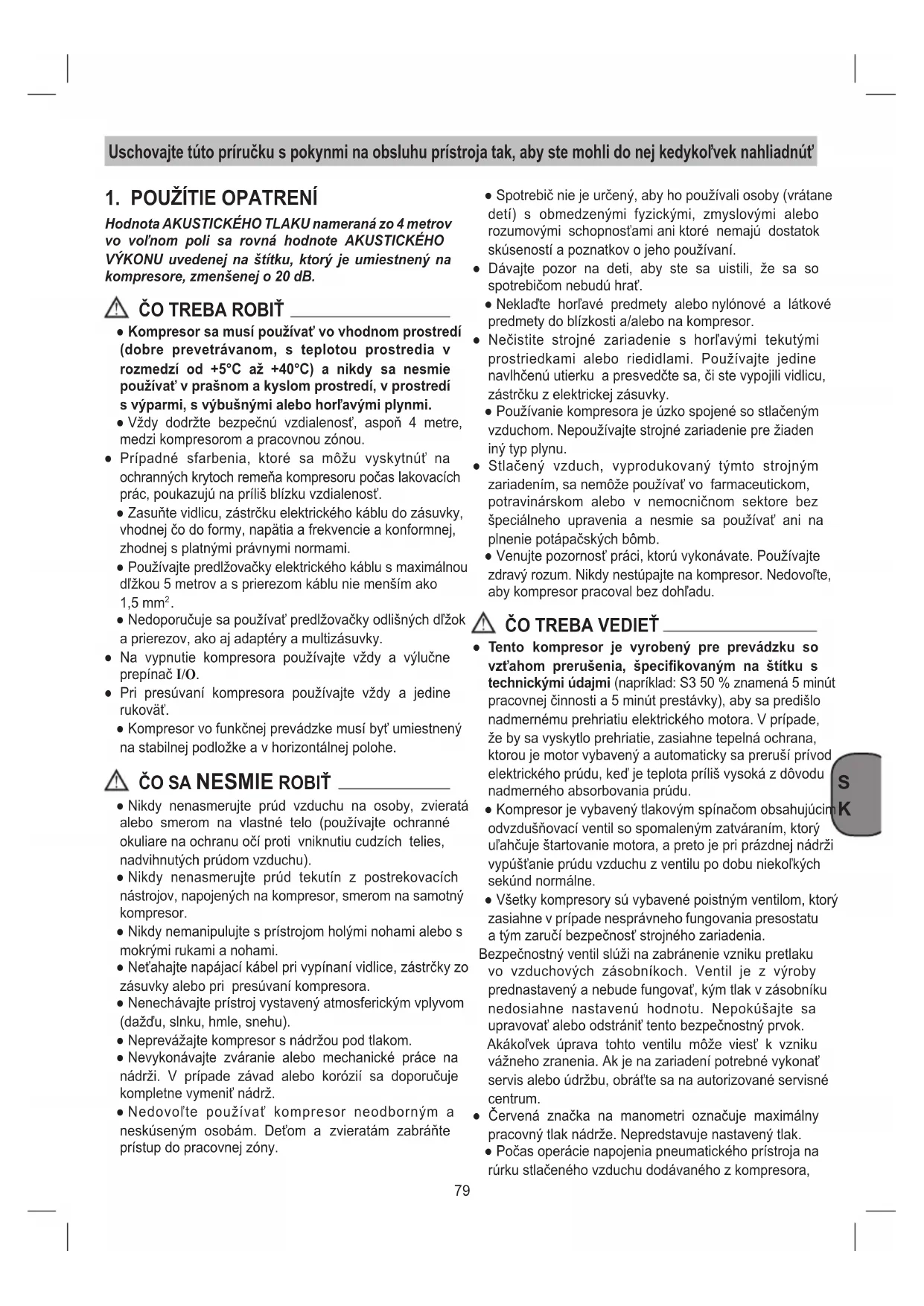

Uschovajte túto príručku s pokynmi na obsluhu prístroja tak, aby ste mohli do nej kedykol'vek nahliadnút'

Hodnota AKUSTICKÉHO TLAKU nameraná zo 4 metrov vo vol'nom poli sa rovná hodnote AKUSTICKÉHO VÝKONU uvedenej na štítku, ktorý je umiestnený na kompresore, zmenšenej o 20 dB.

ČO TREBA ROBIŤ

- Kompresor sa musí používať vo vhodnom prostredí (dobre prevetrávanom, s teplotou prostredia v rozmedzí od +5°C až +40°C) a nikdy sa nesmie používať v prašnom a kyslom prostredí, v prostredí s výparmi, s výbušnými alebo horľavými plynmi.

- Vždy dodržte bezpečnú vzdialenost', aspoň 4 metre, medzi kompresorom a pracovnou zónou.

- Prípadné sfarbenia, ktoré sa môžu vyskytnút na ochranných krytoch remeňa kompresoru počas lakovacích prác, poukazujú na príliš blízku vzdialenost.

- Zasuňte vidlicu, zástrčku elektrického káblu do zásuvky, vhodnej čo do formy, napätia a frekvencie a konformnej, zhodnej s platnými právnymi normami.

- Nedoporučuje sa používať predlžovačky odlišných dlžok a prierezov, ako aj adaptéry a multizásuvky.

- Na vypnutie kompresora používajte vždy a výlučne prepínač I/O.

- Pri presúvaní kompresora používajte vždy a jedine rukováť.

- Kompresor vo funkčnej prevádzke musí byť umiestnený na stabilnej podložke a v horizontálnej polohe.

ČO SA NESMIE ROBIŤ

- Nikdy nenasmerujte prúd vzduchu na osoby, zvieratá alebo smerom na vlastné telo (používajte ochranné okuliare na ochranu očí proti vniknutiu cudzích telies, nadvihnutých prúdom vzduchu).

- Nikdy nenasmerujte prúd tekutín z postrekovacích nástrojov, napojených na kompresor, smerom na samotný kompresor.

- Nikdy nemanipulujte s prístrojom holými nohami alebo s mokrými rukami a nohami.

- Net'ahajte napájací kábel pri vypínaní vidlice, zástrčky zo zásuvky alebo pri presúvaní kompresora.

- Nenechávajte prístroj vystavený atmosferickým vplyvom (daždu, slnku, hmle, snehu).

- Neprevážajte kompresor s nádržou pod tlakom.

- Nevykonávajte zváranie alebo mechanické práce na nádrži. V prípade závad alebo korózií sa doporučuje kompletne vymenit' nádrž.

- Nedovol'te používať kompresor neodborným a neskúseným osobám. Deťom a zvieratám zabráňte prístup do pracovnej zóny.

• Spotrebič nie je určený, aby ho používali osoby (vrátane detí) s obmedzenými fyzickými, zmyslovými alebo rozumovými schopnosťami ani ktoré nemajú dostatok skúseností a poznatkov o jeho používaní.
• Dávajte pozor na deti, aby ste sa uistili, že sa so spotrebičom nebudú hrat'.
• Neklad'te horl'avé predmety alebo nylónové a látkové predmety do blízkosti a/alebo na kompresor.
• Nečistite strojné zariadenie s horľavými tekutými prostriedkami alebo riedidlami. Používajte jedine navlhčenú utierku a presvedčte sa, či ste vypojili vidlicu, zástrčku z elektrickej zásuvky.
• Používanie kompresora je úzko spojené so stlačeným vzduchom. Nepoužívajte strojné zariadenie pre žiaden iný typ plynu.
• Stlačený vzduch, vyprodukovaný týmto strojným zariadením, sa nemôže používať vo farmaceutickom, potravinárskom alebo v nemocničnom sektore bez špeciálneho upravenia a nesmie sa používať ani na plnenie potápačských bômb.
• Venujte pozornosť práci, ktorú vykonávate. Používajte zdravý rozum. Nikdy nestúpajte na kompresor. Nedovol’te, aby kompresor pracoval bez dohl’adu.

ČO TREBA VEDIET

- Tento kompresor je vyrobený pre prevádzku so vzt'ahom prerušenia, špecifikovaným na štítku s technickými údajmi (napríklad: S3 50 % znamená 5 minút pracovnej činnosti a 5 minút prestávky), aby sa predišlo nadmernému prehriatiu elektrického motora. V prípade, že by sa vyskytlo prehriatie, zasiahne tepelná ochrana, ktorou je motor vybavený a automaticky sa preruší prívod elektrického prúdu, ked je teplota príliš vysoká z dôvodu nadmerného absorbovania prúdu.

• Kompresor je vybavený tlakovým spínačom obsahujúcím odvzdušňovací ventil so spomaleným zatváraním, ktorý ul'ahčuje štartovanie motora, a preto je pri prázdnej nádrži vypúštanie prúdu vzduchu z ventilu po dobu niekoľkých sekúnd normálne.
• Všetky kompresory sú vybavené poistným ventilom, ktorý zasiahne v prípade nesprávného fungovania presostatu a tým zaručí bezpečnosť strojného zariadenia.

Bezpečnostný ventil slúži na zabránenie vzniku pretlaku vo vzduchových zásobníkoch. Ventil je z výroby prednastavený a nebude fungovať, kým tlak v zásobníku nedosiahne nastavenú hodnotu. Nepokúšajte sa upravovať alebo odstránit tento bezpečnostný prvok.

Akákol'vek úprava tohto ventilu môže viest' k vzniku vážneho zranenia. Ak je na zariadení potrebné vykonat' servis alebo údržbu, obrátte sa na autorizované servisné centrum.

• Červená značka na manometri označuje maximálny pracovný tlak nádrže. Nepredstavuje nastavený tlak.
• Počas operácie napojenia pneumatického prístroja na rúrku stlačeného vzduchu dodávaného z kompresora,

je absolutne dôležité prerušit' prúd vzduchu vo výstupe zo samotnej rúrky.

- Použitie stlačeného vzduchu na iné účely ako boli navrhnuté (napr. nafukovanie, pneumatické nástroje, lakovanie, umývanie s čistiacimi prostriedkami len na báze vody, atď.) si vyžaduje znalosť a rešpektovanie noriem, platných v jednotlivých prípadoch.

- Skontrolujte, či sú spotreba vzduchu a maximálny prevádzkový tlak pneumatického nástroja a pripojovacích hadíc (ku kompresoru) kompatibilné s tlakom nastaveným na regulátore tlaku a s množstvom vzduchu dodávaným z kompresora.

- Výkon kompresora je zaručený pri prevádzke vo výške od 0 do 1000 metrov nad hladinou mora.

2. POPIS PRÍSTROJA (Obr. 1 - 11)

• Vzduchový kompresor
• Vzduchový filter
- Sacie potrubie
• Návod s pokynmi a d'alšie dokumenty

4. OBLASŤ POUŽITIA

Kompresor slúži na výrobu stlačeného vzduchu pre pneumaticky poháňané nástroje.

Prosím zohl'adnite skutočnosť, že správny spôsob prevádzky našich prístrojov nie je na profesionálne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.

Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Každé iné odlišné použitie prístroja sa považuje za nespĺňajúce účel použitia. Za škody alebo zranenia akéhokol'vek druhu spôsobené nesprávnym používaním ručí používatel / obsluhujúca osoba, nie však výrobca.

5. POKYNY PRE UMIESTNENIE PRÍSTROJA

• Skontrolujte prípadné poškodenie transportom. Akékolvek poškodenia ihneď ohláste dopravnej spoločnosti, ktorá dodala zakúpený kompresor.
• Postavenie kompresora by sa malo uskutočnit' v blízkosti spotrebiča.
• Dlhé vzduchové vedenie a dlhé prívodné vedenia (predlžovacie vedenia) sa neodporúčajú.
• Dbat' na suchý a bezprašný nasávaný vzduch.
• Neumiestňujte kompresor vo vlhkej alebo mokrej miestnosti.
• Kompresor smie byť používaný len vo vhodných miestnostiach (dobre vetraných, s teplotou okolia +5 °C - +40 °C). V miestnostiach sa nesmie nachádzat' prach, kyseliny, výpary, explozívne alebo zápalné plyny.
• Kompresor je vhodný pre použitie v suchých miestnostiach. V oblastiach, kde sa pracuje so striekajúcou vodou, je použitie prístroja zakázané.

6. MONTÁŽ A UVEDENIE DO PREVÁDZKY

Pozor!

Pred uvedením do prevádzky prístroj bezpodmienečne kompletne zmontovat'!

6.1 Montáž kolies

Ak sú dodané, kolesá sa musia namontovat', ako je uvedené na obrázku 2.

6.2 Montáž oporných nôh

Ak sú dodané, gumené nohy sa musia namontovat', ako je uvedené na obrázku 3.

6.3 Montáž transportnej rukoväti (týka sa modelov, ktoré túto možnosť majú)

Transportnú rukovát' naskrutkovat' na kompresor ako je uvedené na obrázku 4.

Odstráňte transportnú zátku pomocou skrutkovača alebo podobne a pevne priskrutkujte vzduchový filter (odk. 1) na prístroji (obr. 5a-5b).

Ak je nasávacia hadička súčasťou dodávky, zasuňte ju do krytu filtra (obr. 5c).

6.5 Montáž rýchlospojky (Ak ešte nie je zmontovaný)

Naskrutkujte rýchlospojku pre regulovaný tlak na prípojku výstupu, ako ukazujú obrázky 6a a 6b.

6.6 Montáž rýchlospojky pre tlak kotla (týka sa modelov, ktoré túto možnost' majú)

Naskrutkovat' rýchlospojku pre neregulovaný tlak kotla (odk. 13) podľa obrázku 7a až 7b na tlakovú nádrž (odk. 2).

6.7 Siet'ové pripojenie

Kompresor je vybavený sieťovým elektrickým káblom so zástrčkou. Zasuňte vidlicu, zástrčku elektrického káblu do zásuvky, vhodnej čo do formy, napätia a frekvencie a konformnej, zhodnej s platnými právnymi normami.

Pred uvedením do prevádzky dbajte na to, či prítomné sietové napätie zodpovedá prevádzkovému napätiu podľa typového štítku na prístroji. Uistite sa, že vypínač ON/OFF nie je v polohe I (ON). Dlhé prípojné vedenia, ako aj predlžovacie káble, káblové bubny atď. spôsobujú pokles napätia a môžu spôsobit’ problémy pri rozbehu motora. Pri nízkych teplotách pod +5 °C je nábeh motora obmedzený t’ažkým chodom.

6.8 Vypínač zap/vyp (obr. 8-9)

Vytiahnutím tlačidla (odk. 8) sa kompresor zapína (zap). Aby sa kompresor vypol, musí sa tlačidlo (odk. 8) zatlačit' (vyp).

6.9 Nastavenie tlaku

- Pomocou tlakového regulátora (odk. 7) sa môže nastavit' tlak na manometri (odk. 6).

- Nastavený tlak sa môže odoberat' cez rýchlospojku (odk. 5).

- Po dosiahnutí hornej kalibrovacej hodnoty (nastavenej výrobcom pri kolaudačnej fáze), kompresor sa zastaví. Zúžitkovaním vzduchu sa kompresor automaticky znova uvedie do chodu, ked' sa dosiahne dolná kalibrovacia hodnota.

- Kompresor bude automaticky pokračovať v uvedenom cykle, až kým nestlačíte vypínač I/O.

7. ČISTENIE A ÚDRŽBA

⚠️ Pozor! ____

Pred všetkými čistiacimi ate kábel zo siete.

⚠️ Pozor! ____

Počkajte, kým je kompresor úplne vychladnutý! Nebezpečenstvo popálenia!

⚠️ Pozor! ____

Pred všetkými čistiacimi a údržbovými prácami zbavit' kotol tlaku!

7.1 Čistenie

- Odporúčame, aby ste prístroj čistili priamo po každom použití.

- Nepoužívajte žiadne agresívne čistiace prostriedky alebo riedidlá; tieto prostriedky by mohli napadnút umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala voda.

- Hadica a striekacie nástroje sa musia pred čistením odpojit z kompresora. Kompresor nesmie byt čistený vodou, rozpúšťadlami a pod.

7.2 Kondenzovaná voda (obr. 10)

Skondezovaná voda sa musí vypúšťať každý deň otvorením odvodňovacieho ventilu (odk. 11) (na spodnej strane tlakovej nádoby).

1. Skontrolujte, či je kompresor vypnutý.

2. Držiac za rukovät, naklonit kompresor smerom k vypúšťaciemu kohútiku tak, aby sa tento dostal do čo najnižšej polohy.

3. Otvorit' odvodňovací ventil.

4. Udržiavať kompresor naklonený tak, aby z kompresora vytiekla všetka skondezovaná voda.

5. Zatvorit' odvodňovací ventil.

⚠️ Pozor! ____

Zlikvidujte kondenzovanú vodu ekologicky na príslušnom zbernom mieste.

INTERVALY ÚDRŽBY
FUNKCIA	PO PRVÝCH 100 HODINÁCH	KAŽDÝCH 100 HODÍN
Čistenie nasávacieho filtra a/alebo výmena filtračného prvku	●	●
Vypustenie kondenzovanej vody z nádržky	Každý deň a po skončení práce.

Bezpečnostný ventil je nastavený na najvyšší prípustný tlak.

Nie je prípustné menit' nastavenie bezpečnostného ventilu. Z dôvodu správnej funkcie bezpečnostného ventilu v prípade potreby, by sa mal tento ventil občas aktivovať. Potiahnite za krúžok tak silno, aby ste zretel'ne počuli unikanie tlakového vzduchu (Obr. 11). Nakoniec znovu krúžok pustite.

7.4 Skladovanie

Pozor!

Vytiahnite elektrickú zástrčku zo siete, odvzdušnite prístroj a všetky zariadenia na stlačený vzduch, ktoré sú k nemu pripojené, a vypustite kondenzát. Kompresor odstavte tak, aby nemohol byt' uvedený do prevádzky nepovolanou osobou.

Pozor!

Kompresor skladovat' len v suchom prostredí, ktoré je neprístupné nepovolaným osobám. Nepreklápat', ale skladovat' v postavenom stave!

8. LIKVIDÁCIA A RECYKLÁCIA

V súlade so smernicou 2012/19/EÚ

Symbol preškrtnutej odpadovej nádoby na zariadení alebo na obale znamená, že výrobok, sa po ukončení svojej životnosti nesmie likvidovat' spolu s bežným odpadom. Používateľ preto bude musieť, po ukončení životnosti, odovzdat' spotrebič v zberni na recykláciu elektrických a elektronických zariadení alebo ho odovzdat' predajcovi pri nákupe nového spotrebiča rovnakého druhu, v pomere jeden starý za jeden nový spotrebič.

Diferencovaným zberom a odovzdaním spotrebiča v recyklačnom stredisku, kde bude zlikvidovaný postupmi, ktoré nepoškodzujú životné prostredie, sa prispieva k predchádzaniu negatívnych dopadov na životné prostredie a zdravie obyvatel'stva a pomáha využitiu a/ alebo recyklácii materiálov spotrebiča.

Vyhodenie spotrebiča vol'ne do prírody znamená pokutu pre používateľa v súlade s platnými zákonmi.

9. MOŽNOSŤ VYSKYTNUTIA SA ANOMÁLIÍ A RELATÍVNE ZÁSAHY, KTORÉ SÚ DOVOLENÉ

Anomália	Príčina	Zákrok
Kompresor sa zastaví a po pár minútach sa rozbehne sám od seba.	V dôsledku zasiahnutia tepelných ochrán dochádza k prehriatiu motora.	Nechajte kompresor vychladnút. Vyvetrajte miestnost'.
Kompresor sa zastaví po niekol'kých pokusoch o rozbehnutie sa.	V dôsledku zasiahnutia tepelnej ochrany dochádza k prehriatiu motora (vypojenie vidlice počas chodu, nedostatočné napájacie napätie stroja).	Uved'te do činnosti vypnutý vypínač chodu prevádzky. Vyvetrajte miestnost'. Počkajte niekol'ko minút a kompresor sa autonomaticky znova uvedie do chodu.
Kompresor sa nezastaví a zasiahne poistný ventil.	Nesprávne fungovanie kompresora alebo porucha tlakového spínača.	Odpojte vidlicu, zástrčku a obrát'te sa na servisné stredisko.

Akékol'vek iné zásahy musí vykonávať personál z autorizovaných Servisných stredísk a musí požiadať o dodanie originálnych náhradných dielov. Poškodenie strojného zariadenia môže narušit' bezpečnost' a v každom prípade ruší platnosť príslušnej záruky.

Záruka a opravy.

V prípade chybného tovaru alebo pri požiadavke na náhradné diely kontaktujte prosím predajcu, u ktorého ste tovar zakúpili.
