Produkttype	Luftkompressor
Mærke	Stanley
Model	SXCMS1350HE
Forsyningsspænding	230 V / 50 Hz
Motoreffekt	1,5 kW (2 HK)
Maksimalt arbejdstryk	8 bar (116 PSI)
Beholderkapacitet	50 L
Leveret luftmængde	Ca. 200 L/min (7 CFM)
Vægt	Ca. 30 kg
Strømtype	Enfaset
Motor beskyttelse	Termisk beskyttelse med automatisk genstart
Forventet anvendelse	Hjemme- og hobbybrug (ikke professionelt)
Inkluderede tilbehør	Luftfilter, hurtigkobling, transportgreb, hjul, brugsanvisning
Vedligeholdelse og rengøring	Daglig aftapning af kondens; rengøring af luftfilter hver 100 timer; brug en fugtig klud, ingen opløsningsmidler
Sikkerhed	Fabriksindstillet sikkerhedsventil; trykafbryder; automatisk stop ved overtryk
Reservedele og reparationsmuligheder	Originale dele fås hos autoriseret service; apparatet må ikke modificeres
Garanti	2 år (i henhold til generelle betingelser)
Standarder	CE-mærket, WEEE-mærkning

Ofte stillede spørgsmål - SXCMS1350HE STANLEY

Hvordan installerer jeg Stanley SXCMS1350HE kompressoren?

Placer kompressoren på en stabil, vandret overflade, i et godt ventileret rum, beskyttet mod fugt og ved en temperatur mellem +5°C og +40°C. Monter hjul, gummifødder, transportgreb og luftfilter som vist i vejledningen. Sæt stikket i en passende 230V stikkontakt.

Hvilken type olie skal bruges til denne kompressor?

Denne kompressor leveres med olie fra fabrikken. Til olieskift skal du bruge en speciel kompressorolie af kvalitet, viskositet SAE 30 eller 20W40. Kontroller niveauet regelmæssigt.

Hvordan tapper jeg kondensvand fra beholderen?

Stop kompressoren og tag stikket ud. Åbn aftapningsventilen under beholderen (markering 11) ved at vippe apparatet let. Lad alt vandet løbe ud. Luk ventilen. Udfør denne handling dagligt.

Hvad gør jeg, hvis kompressoren ikke starter?

Kontroller strømforsyningen (stikkontakt, sikring). Hvis motoren er varm, kan termobeskyttelsen være udløst: lad den køle af i 5 minutter. Hvis problemet fortsætter, kontakt service.

Kan Stanley SXCMS1350HE bruges til maling?

Ja, den er egnet til malingssprøjter. Indstil trykket med trykregulatoren mellem 2 og 4 bar afhængigt af værktøjet. Overhold en sikkerhedsafstand på mindst 3 meter mellem kompressoren og maleområdet.

Hvad er det maksimalt tilladte tryk?

Det maksimale arbejdstryk er 8 bar (116 PSI). Overskrid aldrig denne værdi: sikkerhedsventilen aktiveres ved overtryk.

Hvordan rengør jeg luftfilteret?

Tag stikket ud. Skru luftfilteret af og fjern filterelementet. Rengør det med sæbevand, skyl og tør grundigt, før det sættes på igen. Udskift det hver 100 driftstime.

Kompressoren stopper af sig selv efter et par minutter, er det normalt?

Det er normalt, hvis termobeskyttelsen udløses på grund af overophedning. Overhold driftscyklussen (f.eks. 5 min arbejde / 5 min pause). Sørg for tilstrækkelig ventilation.

Kan jeg bruge en forlængerledning?

Ja, men kun en forlængerledning på maksimalt 5 meter med et kabeltværsnit på mindst 1,5 mm². Længere eller tyndere ledninger kan forhindre start.

Hvor finder jeg reservedele til denne kompressor?

Kontakt forhandleren, hvor du købte apparatet, eller et autoriseret Stanley servicecenter. Brug kun originale reservedele.

BRUGSANVISNING SXCMS1350HE STANLEY

DK Læs omhyggeligt instruktionsmanualen før brug

DK Tøm tanken hver dag

SE Töm tanken varje dag

DK Obligatorisk beskyttelse af hørelse, syn og luftveje

1 - Fabrikat
2 - CE-mærkning og WEEE-symbol
3 - Type / Kode / Serienummer
4 - Slagvolumen i (l/min) og (cfm)
5 - Afgivet luftmængde i (l/min) og (cfm)
6 - Maks. arbejdstryk (bar og PSI), tankstørrelse (l), omdrejninger pr. minut (RPM), vægt (kg)
7 - Garanteret lydeffektniveau i dB(A) Målt lydeffektniveau i dB(A)
8 - Elektriske data: spænding (V), frekvens (Hz), strømforbrug (A), effekt i (kW) og (hk)
9 - Intermittens
10 - Oprindelseserklæring
11 - Fabrikationsår

Opbevar denne brugsanvisning således, at det altid er muligt at indhente oplysninger på et senere tidspunkt

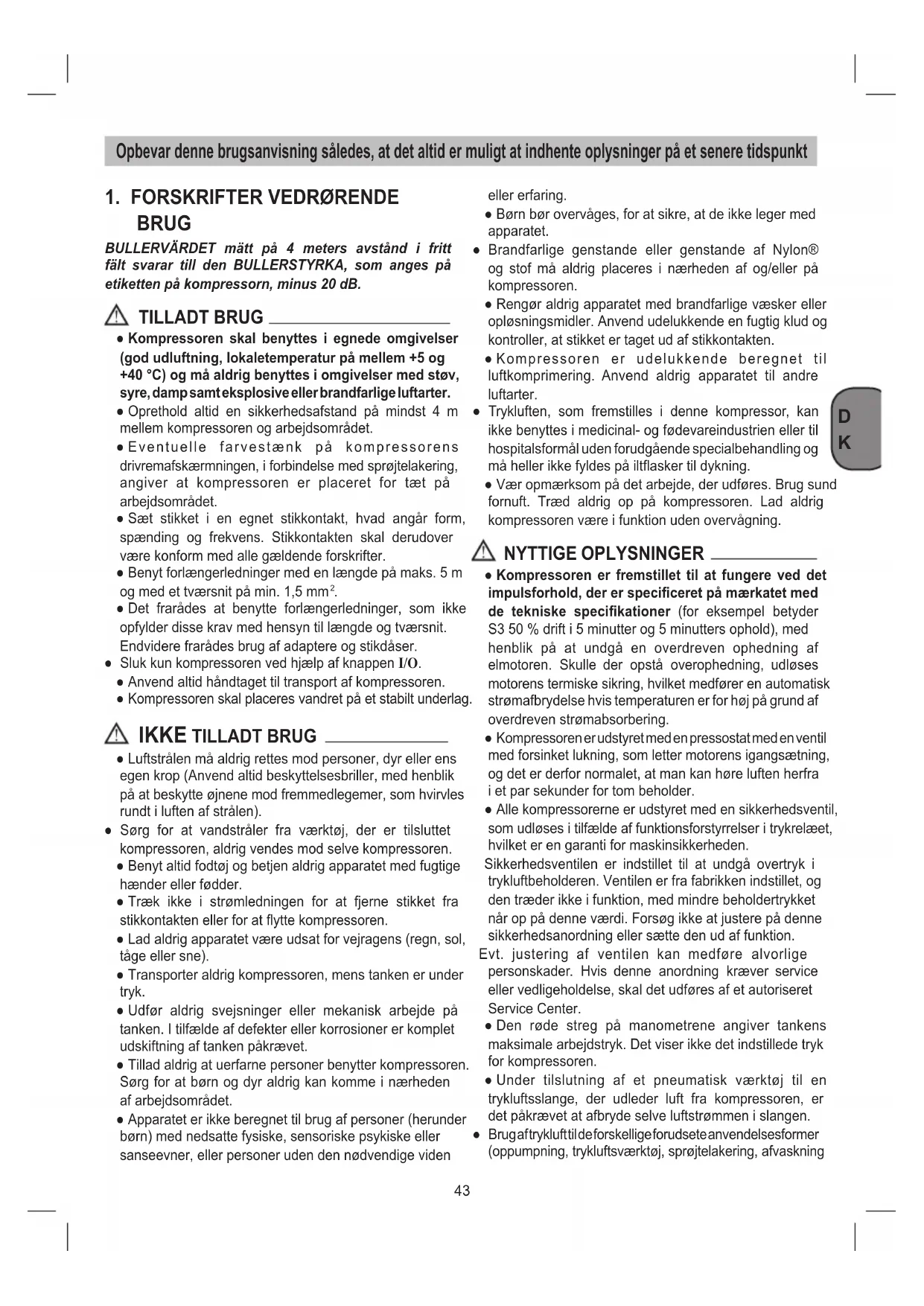

1. FORSKRIFTER VEDR∅RENDE BRUG

• Oprethold altid en sikkerhedsafstand på mindst 4 m mellem kompressoren og arbejdsområdet.
• Eventuelle farvestænk på kompressorens drivremafskærmningen, i forbindelse med sprøjtelakering, angiver at kompressoren er placeret for tæt på arbejdsområdet.
• Sæt stikket i en egnet stikkontakt, hvad angår form, spænding og frekvens. Stikkontakten skal derudover være konform med alle gældende forskrifter.
• Benyt forlængerledninger med en længde på maks. 5 m og med et tværsnit på min. 1,5 mm ^2 .
• Det frarådes at benytte forlængerledninger, som ikke opfylder disse krav med hensyn til længde og tværsnit. Endvidere frarådes brug af adaptere og stikdåser.

- Sluk kun kompressoren ved hjælp af knappen I/O.

• Anvend altid håndtaget til transport af kompressoren.
• Kompressoren skal placeres vandret på et stabilt underlag.

IKKE TILLADT BRUG

- Luftstrålen må aldrig rettes mod personer, dyr eller ens egen krop (Anvend altid beskyttelsesbriller, med henblik på at beskytte øjnene mod fremmedlegemer, som hvirvles rundt i luften af strålen).

- Sørg for at vandstråler fra værktøj, der er tilsluttet kompressoren, aldrig vendes mod selve kompressoren.

• Benyt altid fodtøj og betjen aldrig apparatet med fugtige hænder eller fødder.
• Træk ikke i strømledningen for at fjerne stikket fra stikkontakten eller for at flytte kompressoren.
• Lad aldrig apparatet være udsat for vejragens (regn, sol, tåge eller sne).
• Transporter aldrig kompressoren, mens tanken er under tryk.
• Udfør aldrig svejsninger eller mekanisk arbejde på tanken. I tilfælde af defekter eller korrosioner er komplet udskiftning af tanken påkrævet.
• Tillad aldrig at uerfarne personer benytter kompressoren. Sørg for at børn og dyr aldrig kan komme i nærheden af arbejdsområdet.
• Apparatet er ikke beregnet til brug af personer (herunder børn) med nedsatte fysiske, sensoriske psykiske eller sanseevner, eller personer uden den nødvendige viden

eller erfaring.

• Børn bør overvåges, for at sikre, at de ikke leger med apparatet.
• Brandfarlige genstande eller genstande af Nylon® og stof må aldrig placeres i nærheden af og/eller på kompressoren.
• Rengør aldrig apparatet med brandfarlige væsker eller opløsningsmidler. Anvend udelukkende en fugtig klud og kontroller, at stikket er taget ud af stikkontakten.
• Kompressoren er udelukkende beregnet til luftkomprimering. Anvend aldrig apparatet til andre luftarter.
• Trykluften, som fremstilles i denne kompressor, kan ikke benyttes i medicinal- og fødevareindustrien eller til hospitalsformål uden forudgående specialbehandling og må heller ikke fyldes på iltflasker til dykning.
• Vær opmærksom på det arbejde, der udføres. Brug sund fornuft. Træd aldrig op på kompressoren. Lad aldrig kompressoren være i funktion uden overvågning.

NYTTIGE OPLYSNINGER

- Kompressoren er fremstillet til at fungere ved det impulsforhold, der er specificeret på mærkatet med de tekniske specifikationer (for eksempel betyder S3 50 % drift i 5 minutter og 5 minutters ophold), med henblik på at undgå en overdreven ophedning af elmotoren. Skulle der opstå overophedning, udløses motorens termiske sikring, hvilket medfører en automatisk strømafbrydelse hvis temperaturen er for høj på grund af overdreven strømabsorbering.

• Kompressoren er udstyret med en pressostat med en ventil med forsinket lukning, som letter motorens igangsætning, og det er derfor normalet, at man kan høre luften herfra i et par sekunder for tom beholder.
• Alle kompressorerne er udstyret med en sikkerhedsventil, som udløses i tilfælde af funktionsforstyrrelser i trykrelæet, hvilket er en garanti for maskinsikkerheden.

Sikkerhedsventilen er indstillet til at undgå overtryk i trykluftbeholderen. Ventilen er fra fabrikken indstillet, og den træder ikke i funktion, med mindre beholdertrykket når op på denne værdi. Forsøg ikke at justere på denne sikkerhedsanordning eller sætte den ud af funktion.

Evt. justering af ventilen kan medføre alvorlige personskader. Hvis denne anordning kræver service eller vedligeholdelse, skal det udføres af et autoriseret Service Center.

• Den røde streg på manometrene angiver tankens maksimale arbejdstryk. Det viser ikke det indstillede tryk for kompressoren.
• Under tilslutning af et pneumatisk værktøj til en trykluftsslange, der udleder luft fra kompressoren, er det påkrævet at afbryde selve luftstrømmen i slangen.
  Brugaftryklufttil de forskellige forudsete anvendelsesformer (oppumpning, trykluftsværktøj, sprøjtelakering, afvaskning

med vandbaserede rengøringsmidler osv.) forudsætter kendskab til og overholdelse af de enkelte tilfældes, gældende forskrifter.

• Kontroller at det pneumatiske værktøjs og tilslutningsledningerne (med kompressoren) luftforbrug og max driftstryk stemmer overens med indstillingen på trykregulatoren og med den luftmængde, der leveres af kompressoren.
• Kompressorens ydelse er garanteret til funktion imellem 0 og 1000 meter over havets overflade.

2. OVERSIGT OVER MASKINEN (Fig. 1 - 11)

1. Indsugningsluftfilter
2. Trykbeholder
3. Hjul
4. Støttefod
5. Lynkobling (reguleret trykluft)
6. Manometer (indstillet tryk kan aflæses)
7. Trykregulator
8. Tænd/Sluk-knap
9. Transportgreb
10. Sikkerhedsventil
11. Aftapningsskrue til kondensvand
12. Manometer (kedeltryk kan aflæses)
13. Lynkobling (ureguleret trykluft)
14. Bolt
15. Møtrik
16. Spændeskive

3. EMBALLAGENS INDHOLD

• Luftkompressor
• Luftfilter
• Sugerør
• Brugsvejledning og andre dokumenter

4. ANVENDELSESOMRÅDE

Kompressoren er beregnet til tilvejebringelse af trykluft til trykluftsdrevet værktøj.

Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.

Saven må kun anvendes i overensstemmelse med dens tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer eller materiel, som måtte opstå som følge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret bæres alene af brugeren/ejeren.

5. HENVISNINGER VEDR. OPSTILLING

- Kontrollér apparatet for transportskader. Eventuelle skader skal straks meldes til transportfirmaet som leverede kompressoren.

- Opstillingen af kompressoren bør ske i nærheden af forbrugeren.

- Lang luftledning og lange tilledninger (forlængere) skal undgåes.

- Opstil ikke kompressoren i et fugtigt eller vådt rum.

- Kompressoren må kun anvendes i dertil egnede rum (godt ventilerede, omgivende temperatur +5°C- +40°C). Der må ikke være støv, syrer, dampe, eksplosive eller brændbare gasser i rummet.

- Kompressoren er beregnet til anvendelse i tørre rum. Den må ikke anvendes i områder, hvor der arbejdes med stænkvand.

- Oliestanden i kompressorpumpen skal kontrolleres før ibrugtagning.

6. MONTAGE OG IDRIFTSÆTTELSE

⚠ Vigtigt!

Maskinen skal monteres fuldstændig komplet, inden den tages i brug!

6.1 Montage af hjul

Hvis der medfølger hjulsæt, monteres det som vist på fig. 2.

6.2 Montage af standerfod

Hvis der medfølger støttefødder, monteres de som vist på fig. 3.

6.3 Montering af transportgreb (for modeller hvor dette er relevant)

Skru transportgrebet på kompressoren som vist på fig. 4.

6.4 Isætning af luftfilter

Fjern transportproppen med en skruetrækker eller lign., og skru luftfiltret (henv. 1) fast til maskinen (fig. 5a-5b).

Sæt sugeledningen, om medfølgende, i filterets dæksel (Fig. 5c).

6.5 Montering af lynkobling (hvis endnu ikke monteret)

Skru lynkoblingen for reguleret tryk fast på udgangsbindeleddet, som vist i figur 6a og 6b.

6.6 Montering af lynkobling for kedeltryk (for modeller hvor dette er relevant)

Skru lynkobling for ureguleret kedeltryk (henv. 13) fast til trykbeholderen (henv. 2) som vist på fig. 7a-7b.

6.7 Nettislutning

Kompressoren er udstyret med netledning med beskyttelseskontaktstik. Sæt stikket i en egnet stikkontakt, hvad angår form, spænding og frekvens. Stikkontakten skal derudover være konform med alle gældende forskrifter. Kontroller, inden du tænder, at netspændingen svarer til driftsspændingen, således som angivet på kompressorens mærkeplade. Kontrollér, at afbryderen ON/OFF ikke står i positionen I (ON). Lange tilledninger samt forlængere, kabeltromler osv. forårsager spændingsfald og kan forhindre, at motoren starter. Lave temperaturer under +5°C kan besværliggøre motorstart p.g.a. træg gang.

6.8 Tænd/Sluk-knap (Fig. 8-9)

For at tænde for kompressoren, træk på den knap (henv. 8) i position I (Tænd).

For at slukke for kompressoren, tryk på den knap (henv. 8) i position O (Sluk).

6.9 Trykindstilling

(henv. 6) indstilles.
- Det indstillede tryk kan fjernes på lynkoblingen (henv. 5).
•

- Med trykregulatoren (henv. 7) kan trykket på manometeretrykluftbeholderen).

6.10 Indstilling af trykafbryderen

Trykafbryderen er indstillet fra fabrikken.

- Når maks. kalibreringsværdien nås (indstillet af producenten i forbindelse med afprøvning), afbrydes kompressoren.

Ved brug af luft starter kompressoren automatisk, när min. kalibreringsværdien nås.

- Kompressoren fortsætter denne arbejdscyklus automatisk indtil der trykkes på afbryderen I/O.

7. VEDLIGEHOLDELSE OG RENG∅RING

⚠️ Vigtigt! ____

Træk stikket ud af stikkontakten inden rengørings- og vedligeholdelsesarbejde påbegyndes.

⚠️ Vigtigt! ____

Vent, indtil kompressoren er kølet helt ned! Fare for forbrænding!

⚠️ Vigtigt! ____

Kedlen skal gøres trykløs inden rengørings- og vedligeholdelsesarbejder.

7.1 Rengøring

- Hold så vidt muligt beskyttelsesanordninger fri for støv og snavs. Tør kompressoren af med en ren klud, eller foretag trykluftudblæsning under lavt tryk.

- Vi anbefaler, at kompressoren rengøres hver gang efter brug.

- Undgå brug af rengørings- eller opløsningsmiddel, da det vil kunne ødelægge kompressorens kunststofdele. Sørg for, at der ikke kan trænge vand ind i kompressorens indvendige dele.

- Slange og sprøjteværktøj skal tages ud af kompressoren inden rengøring. Kompressoren må ikke rengøres med vand, opløsningsmidler o.lign.

7.2 Kondensvand (Fig. 10)

Kondensvandet skal aftappes dagligt ved at åbne aftapningsventilen (henv.11) (i bunden af

1. Kontroller, at kompressoren er slukket.
2. Ved brug af håndtaget, sænk kompressoren mod afløbshanen så den befindes i den laveste position.
3. Åbn for afløbshanen.
4. Kompressoren skal stadig sænkes indtil hele kondensvandet er løbet ud af beholderen.
5. Luk for afløbshanen.

⚠ Vigtigt!

Kondensvandet skal bortskaffes ifølge miljøforskrifterne (miljødepot).

VEDLIGEHOLDELSESINTERVAL
FUNKTION	EFTER DE F∅RSTE 100 DRIFTSTIMER	HVER 100:E DRIFTSTIME
Rengøring indsugefilter og/eller filterskift	●	●
Aftapning kondens i tanken	Dagligt og efter endt arbejde.

7.3 Sikkerhedsventil (henv. 10)

Sikkerhedsventilen er indstillet til det maksimalt tilladte tryk på trykbeholderen. Det er ikke tilladt at justere på sikkerhedsventilen. Sikkerhedsventilen skal af og til aktiveres; dette for at sikre en konstant funktionsevne. Træk kraftigt i ringen, så du tydeligt hører trykluften sive ud (Fig. 11). Bagefter slipper du ringen igen.

7.4 Oplagring

⚠ Vigtigt!

Træk stikket ud af kontakten, udlign apparatets og alle de hertil forbundne, trykluftdrevne redskabers tryk og udtøm kondensen. Placer kompressoren således, at den ikke kan tages i brug af uvedkommende.

⚠ Vigtigt!

Kompressoren skal opbevares i tørre omgivelser, hvor uvedkommende ikke har nogen adgang. Vend den ikke om; skal opbevares stående!

8. BORTSKAFFELSE OG GENANVENDELSE

I medfør af direktiv 2012/19/EU

om bortskaffelse af affald af elektrisk og elektronisk udstyr (WEEE).

Symbolet med den overstregede affaldsspand vist på apparatet eller på emballagen, betyder at produktet efter levetiden ikke må bortskaffes sammen med almindeligt affald. Brugeren skal derfor, når produktets levetid er afsluttet, enten bringe det til de særlige centre til opsamling af elektrisk og elektronisk affaldsudstyr, eller levere det til forhandleren i anledning af køb af et nyt tilsvarende udstyr, et gammelt apparat mod et nyt apparat.

Hvis produktet, efter dets levetid, indsamles særskilt på passende vis, og derefter genvindes, behandles og bortskaffes miljøvenligt, vil det bidrage til at forekomme mulige negative indflydelser på miljø og sundhed, og vil lette genbrug og/eller genvinding af de materialer, der er en del af apparatet.

Ulovlig bortskaffelse af produktet fra brugerens side medfører de strafferetlige sanktioner, som den gældende lovgivning fastsætter.

9. MULIGE FEJL OG AFHJÆLPNING

Fejl Årsag Afhjælpning
Kompressoren afbrydes og starter automatisk efter et par minutter.	Udløsning af den termiske sikring pga. overophedning af motoren.	Lad kompressor køle af. Udluft lokalet.
Kompressoren afbrydes efter et par startforsøg.	Udløsning af den termiske sikring pga. overophedning af motoren (fjernelse af stikket i forbindelse med drift, lav forsyningsspænding).	Betjen trykafbryderens knap. Udluft lokalet. Vent et par minutter. Herefter starter kompressoren selv.
Kompressoren afbrydes ikke og sikkerhedsventilen udløses.	Uregelmæssig kompressorfunktion eller fejlfunktion på pressostaten.	Fjern stikket fra stikkontakten og kontakt servicecenteret.

Ethvert andet indgreb skal udføres af et af de autoriserede assistancecentre, idet originale reservedele er påkrævede. Maskinsikkerheden kan kompromitteres og garantien bortfalder automatisk hvis der udføres maskinændringer.

I tilfælde af defekter og behov for reservedele bedes du kontakte den forhandler, hvor du har købt aggregatet.

- Du kan bruke en forlengelsesledning til strømledningen som er maks. 5 m lang og med et kabelsnitt på min. 1,5 mm ^2 .

- Du må aldri rette en væskestråle fra kompressortilkoplet utstyr mot selve kompressoren.

- Du må ikke bruke maskinen när du er barfotet eller har våte hender eller føtter.

- Du må ikke transportere kompressoren när tanken er under trykk.

I tråd med Direktivet 2012/19/
