Tuotetyyppi	Ilmakompressori
Merkki	Stanley
Malli	SXCMS1350HE
Syöttöjännite	230 V / 50 Hz
Moottorin teho	1,5 kW (2 hv)
Suurin käyttöpaine	8 bar (116 psi)
Säiliön tilavuus	50 L
Poistoilmavirtaus	Noin 200 l/min (7 CFM)
Paino	Noin 30 kg
Virransyöttötapa	Yksivaiheinen
Moottorin suojaus	Automaattinen lämpösuoja
Käyttötarkoitus	Koti- ja harrastekäyttö (ei ammattikäyttöön)
Mukana tulevat lisävarusteet	Ilmansuodatin, pikaliitin, kantokahva, pyörät, ohjekirja
Huolto ja puhdistus	Kondenssiveden päivittäinen tyhjennys; ilmansuodattimen puhdistus 100 käyttötunnin välein; käytä kosteaa liinaa, älä liuottimia
Turvallisuus	Tehtaalla säädetty varoventtiili; painekytkin; automaattinen pysäytys ylipaineen sattuessa
Varaosat ja korjattavuus	Alkuperäisiä varaosia saatavilla valtuutetulta huoltopalvelulta; älä muokkaa laitetta
Takuu	2 vuotta (yleisten ehtojen mukaisesti)
Standardit	CE-direktiivien mukainen, WEEE-merkintä

Usein kysytyt kysymykset - SXCMS1350HE STANLEY

Kuinka asennan Stanley SXCMS1350HE -ilmakompressorin?

Aseta kompressori vakaalle ja vaakasuoralle alustalle, hyvin tuuletettuun tilaan, suojassa kosteudelta ja lämpötilassa +5°C - +40°C. Asenna pyörät, kumijalat, kantokahva ja ilmansuodatin ohjeiden mukaisesti. Kytke pistoke sopivaan 230 V pistorasiaan.

Millaista öljyä tähän kompressoriin käytetään?

Kompressori toimitetaan tehtaalla öljyttynä. Öljynvaihdossa käytä laadukasta kompressoriöljyä, viskositeetti SAE 30 tai 20W40. Tarkista taso säännöllisesti.

Kuinka tyhjennän kondenssivettä säiliöstä?

Pysäytä kompressori ja irrota pistoke. Avaa säiliön alla oleva tyhjennysventtiili (kohta 11) kallistamalla laitetta hieman. Anna veden valua kokonaan. Sulje venttiili. Suorita tämä toimenpide päivittäin.

Mitä tehdä, jos kompressori ei käynnisty?

Tarkista sähkönsyöttö (pistorasia, sulake). Jos moottori on kuuma, lämpösuoja on voinut laueta: anna jäähtyä 5 minuuttia. Jos ongelma jatkuu, ota yhteyttä huoltoon.

Voiko Stanley SXCMS1350HE:ta käyttää maalaamiseen?

Kyllä, se sopii maaliruiskujen käyttöön. Säädä paine painekytkimellä 2-4 baariin työkalun mukaan. Pidä vähintään 3 metrin turvaetäisyys kompressorin ja maalausalueen välillä.

Mikä on suurin sallittu paine?

Suurin käyttöpaine on 8 bar (116 psi). Älä koskaan ylitä tätä arvoa: varoventtiili toimii ylipaineen sattuessa.

Kuinka puhdistan ilmansuodattimen?

Irrota pistoke. Ruuvaa ilmansuodatin irti ja poista suodatinelementti. Puhdista se saippuavedellä, huuhtele ja kuivaa täysin ennen uudelleenasennusta. Vaihda se 100 käyttötunnin välein.

Kompressori pysähtyy itsestään muutaman minuutin jälkeen, onko se normaalia?

Se on normaalia, jos lämpösuoja laukeaa ylikuumenemisen takia. Noudata käyttösykliä (esim. 5 min työtä / 5 min lepoa). Varmista, että ilmanvaihto on riittävä.

Voinko käyttää jatkojohtoa?

Kyllä, mutta vain enintään 5 metrin pituista jatkojohtoa, jonka johdinpoikkipinta-ala on vähintään 1,5 mm². Pidemmät tai ohuemmat johdot voivat estää käynnistymisen.

Mistä löydän varaosia tälle kompressorille?

Ota yhteyttä laitteen myyneeseen jälleenmyyjään tai valtuutettuun Stanley-huoltokeskukseen. Käytä vain alkuperäisiä varaosia.

KÄYTTÖOHJE SXCMS1350HE STANLEY

FI Lue käyttöopas huolellisesti ennen käyttöä

FI Huom. vaarallinen jännite

FI Automaattisen käynnistymisen vaara

FI Tyhjennä säiliö päivittäin

FI Käytettävä kuulosuojaimia, suojalaseja ja hengityksensuojaimia

1 - Valmistajan tiedot
2 - CE-merkintä ja WEEE-symboli
3 - Malli / Koodi / Sarjanumero
4 - Imuilma mitattuna yksiköllä (l/min) ja (cfm)
5 - Kompressorin tuottama ilma mitattuna yksiköllä (l/min) ja (cfm)
6 - Suurin käyttöpaine (bar ja PSI), säiliön tilavuus (I), kierrosluku minuutissa (RPM), paino (kg)
7 - Taattu melutaso dB(A) Mitattu äänitehotaso dB(A)
8 - Sähkötiedot: syöttöjännite (V), taajuus (Hz), virrankulutus (A), teho yksiköillä (kW) ja (HP)
9 - Hyötysuhde
10 - Alkuperäilmoitus
11 - Tuotanto/valmistusvuosi

GR Λεζάντα:

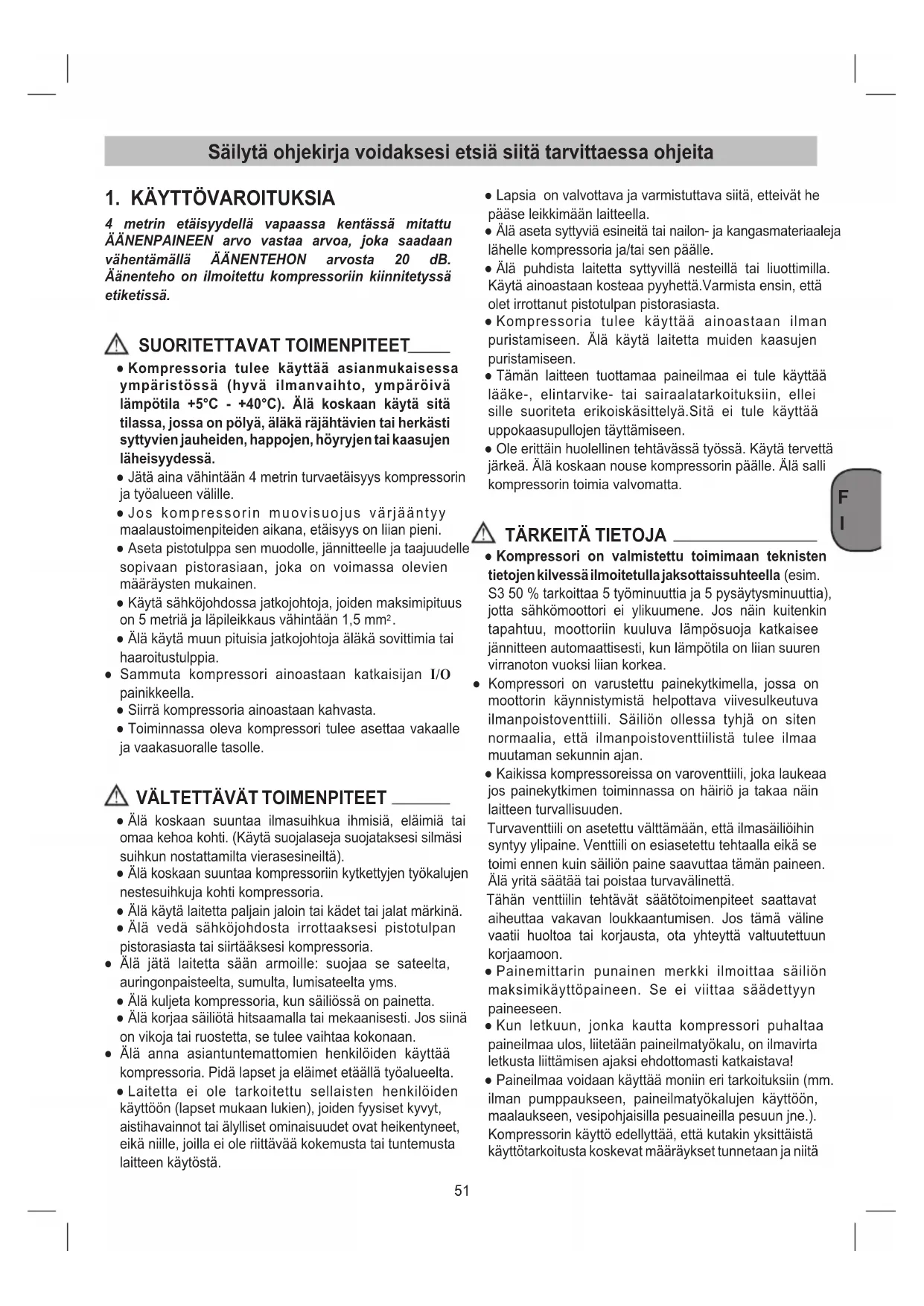

Säilytä ohjekirja voidaksesi etsiä siitä tarvittaessa ohjeita

1. KÄYTTÖVAROITUKSIA

4 metrin etäisyydellä vapaassa kentässä mitattu ÄÄNENPAINEEN arvo vastaa arvoa, joka saadaan vähentämällä ÄÄNENTEHON arvosta 20 dB. Äänenteho on ilmoitettu kompressoriin kiinnitetyssä etiketissä.

SUORITETTAVAT TOIMENPITEET

- Kompressoria tulee käyttää asianmukaisessa ympäristössä (hyvä ilmanvaihto, ympäröivä lämpötila +5°C - +40°C). Älä koskaan käytä sitä tilassa, jossa on pölyä, äläkä räjähtävien tai herkästi syttyvien jauheiden, happojen, höyryjen tai kaasujen läheisyydessä.

• Jätä aina vähintään 4 metrin turvaetäisyys kompressorin ja työalueen välille.
• Jos kompressorin muovisuojus värjääntyy maalaustoimenpiteiden aikana, etäisyys on liian pieni.
• Aseta pistotulppa sen muodolle, jännitteelle ja taajuudelle sopivaan pistorasiaan, joka on voimassa olevien määräysten mukainen.
• Käytä sähköjohdossa jatkojohtoja, joiden maksimipituus on 5 metriä ja läpileikkaus vähintään 1,5 mm ^2 .
• Älä käytä muun pituisia jatkojohtoja äläkä sovittimia tai haaroitustulppia.

- Sammuta kompressori ainoastaan katkaisijan I/O painikkeella.

• Siirrä kompressoria ainoastaan kahvasta.
• Toiminnassa oleva kompressori tulee asettaa vakaalle ja vaakasuoralle tasolle.

VÄLTETTÄVÄT TOIMENPITEET

• Älä koskaan suuntaa ilmasuihkua ihmisiä, eläimiä tai omaa kehoa kohti. (Käytä suojalaseja suojataksesi silmäsi suihkun nostattamilta vierasesineiltä).
• Älä koskaan suuntaa kompressoriin kytkettyjen työkalujen nestesuihkuja kohti kompressoria.
• Älä käytä laitetta paljain jaloin tai kädet tai jalat märkinä.
• Älä vedä sähköjohdosta irrottaaksesi pistotulpan pistorasiasta tai siirtääksesi kompressoria.

- Älä jätä laitetta sään armoille: suojaa se sateelta, auringonpaisteelta, sumulta, lumisateelta yms.

• Älä kuljeta kompressoria, kun säiliössä on painetta.
• Älä korjaa säiliötä hitsaamalla tai mekaanisesti. Jos siinä on vikoja tai ruostetta, se tulee vaihtaa kokonaan.

- Älä anna asiantuntemattomien henkilöiden käyttää kompressoria. Pidä lapset ja eläimet etäällä työalueelta.

- Laitetta ei ole tarkoitettu sellaisten henkilöiden käyttöön (lapset mukaan lukien), joiden fyysiset kyvyt, aistihavainnot tai älylliset ominaisuudet ovat heikentyneet, eikä niille, joilla ei ole riittävää kokemusta tai tuntemusta laitteen käytöstä.

• Lapsia on valvottava ja varmistuttava siitä, etteivät he pääse leikkimään laitteella.
• Älä aseta syttyviä esineitä tai nailon- ja kangasmateriaaleja lähelle kompressoria ja/tai sen päälle.
• Älä puhdista laitetta syttyvillä nesteillä tai liuottimilla. Käytä ainoastaan kostea a pyyhettä. Varmista ensin, että olet irrottanut pistotulpan pistorasiasta.
• Kompressoria tulee käyttää ainoastaan ilman puristamiseen. Älä käytä laitetta muiden kaasujen puristamiseen.
• Tämän laitteen tuottamaa paineilmaa ei tule käyttää lääke-, elintarvike- tai sairaalatarkoituksiin, ellei sille suoriteta erikoiskäsittelyä. Sitä ei tule käyttää uppokaasupullojen täyttämiseen.
• Ole erittäin huolellinen tehtävässä työssä. Käytä tervettä järkeä. Älä koskaan nouse kompressorin päälle. Älä salli kompressorin toimia valvomatta.

TÄRKEITÄ TIETOJA

- Kompressori on valmistettu toimimaan teknisten tietojen kilvessä ilmoitetulla jaksottaissuhteella (esim. S3 50 % tarkoittaa 5 työminuuttia ja 5 pysäytysminuuttia), jotta sähkömoottori ei ylikuumene. Jos näin kuitenkin tapahtuu, moottoriin kuuluva lämpösuoja katkaisee jännitteen automaattisesti, kun lämpötila on liian suuren virranoton vuoksi liian korkea.

• Kompressori on varustettu painekytkimella, jossa on moottorin käynnistymistä helpottava viivesulkeutuva ilmanpoistoventtiili. Säiliön ollessa tyhjä on siten normaalia, että ilmanpoistoventtiilistä tulee ilmaa muutaman sekunnin ajan.
• Kaikissa kompressoreissa on varoventtiili, joka laukeaa jos painekytkimen toiminnassa on häiriö ja takaa näin laitteen turvallisuuden.

Turvaventtiili on asetettu välttämään, että ilmasäiliöihin syntyy ylipaine. Venttiili on esiasetettu tehtaalla eikä se toimi ennen kuin säiliön paine saavuttaa tämän paineen. Älä yritä säätää tai poistaa turvavälinettä.

Tähän venttiilin tehtävät säätötoimenpiteet saattavat aiheuttaa vakavan loukkaantumisen. Jos tämä väline vaatii huoltoa tai korjausta, ota yhteyttä valtuutettuun korjaamoon.

• Painemittarin punainen merkki ilmoittaa säiliön maksimikäyttöpainen. Se ei viittaa säädettyyn paineeseen.
• Kun letkuun, jonka kautta kompressori puhaltaa paineilmaa ulos, liitetään paineilmatyökalu, on ilmavirta letkusta liittämisen ajaksi ehdottomasti katkaistava!
• Paineilmaa voidaan käyttää moniin eri tarkoituksiin (mm. ilman pumppaukseen, paineilmatyökalujen käyttöön, maalaukseen, vesipohjaisilla pesuaineilla pesuun jne.). Kompressorin käyttö edellyttää, että kutakin yksittäistä käyttötarkoitusta koskevat määräykset tunnetaan ja niitä

noudatetaan.

• Varmista, että käytettävän paineilmatyökalun ja liitosputkien (kompressorilla) ilmankulutus ja enimmäiskäyttöpaine ovat yhteensopivat paineensäätimeen asetetun paineen ja kompressorin tuottaman ilman määrän kanssa.
• Kompressorin suorituskyky on taattu toimimaan 0 - 1000 metrin korkeudella merenpinnasta.

2. LAITTEEN KUVAUS (Kuvissa 1 - 11)

1. Imuilmansuodatin
2. Painesäiliö
3. Pyörä
4. Tukijalka
5. Pikaliitin (säädelty paineilma)
6. Manometri (säädetyn paineen voi lukea tästä)
7. Paineensäädin
8. Päälle-/pois-katkaisin
9. Työntökahva
10. Turvaventtiili
11. Lauhdeveden laskuruuvi
12. Manometri (säiliön paineen voi lukea tästä)
13. Pikaliitin (säätämätön paineilma)
14. Pultti
15. Mutteri
16. Aluslevy

3. PAKKAUKSEN SISÄLTÖ

• Ilman kompressori
• Ilmansuodatin
• Imuputki
• Käyttöohje ja muut asiakirjat

4. KÄYTTÖTARKOITUS

Kompressori on tarkoitettu kehittämään paineilmaa paineilmakäyttöisiä työkaluja varten.

Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu ja valmistettu käytettäväksi pienteollisuustai teollisuustarkoituksiin. Emme siksi ota mitään vastuuta vaurioista, jos laitetta käytetäänpienteollisuus-, käsityöläistai teollisuustyöpaikoilla tai näihin verrattavissa olevissa toimissa.

Konetta saa käyttää ainoastaan sille määrättyyn tarkoitukseen. Kaikkinainen tämän ylittävä käyttö ei ole määräysten mukaista. Kaikista tästä aiheutuvista vahingoista tai loukkaantumisista on vastuussa laitteen omistaja/käyttäjä eikä suinkaan sen valmistaja.

5. ASENNUSOHJEET

• Tarkasta, onko laitteessa kuljetusvaurioita. Ilmoita mahdoliset vahingot heti kompressorin toimittaneelle huolitsijalle.
• Kompressori tulee asettaa kulutuslaitteen lähistölle.
• On vältettävä pitkiä ilma johtoja ja pitkiä tuontijoh toja (jatkojohtoja).
• Huolehdi siitä, että imuilma on kuivaa ja pölytöntä.
• Älä asenna kompressoria kostean tai märkään ti laan.
• Kompressoria saa käyttää ainoastaan tarkoituksenmukaisissa tiloissa (hyvä tuuletus, ympäristön lämpötila +5°C - +40°C). Käyttötiloissa ei saa olla pölyä tai happoja, höyryjä, räjähdysalttiita tai helposti syttyviä kaasuja.
• Kompressori soveltuu käytettäväksi kuivissa tiloissa. Sitä ei saa käyttää tiloissa, joissa esiintyy myös vesiroiskeita.
• Ennen käyttöönottoa tulee tarkastaa kompressoripumpun öljymäärä.

6. ASENNUS JA KÄYTTÖÖNOTTO

Huomio!

Ennen käyttöönottoa tulee laite ehdottomasti asentaa kokonaan!

6.1 Pyörien asennus

Jos toimitukseen kuuluu pyöräsarja, se tulee asentaa kuvan 2 mukaisesti.

6.2 Tukijalan asennus

Jos toimitukseen kuuluvat kumijalat, ne tulee asentaa kuvan 3 mukaisesti.

6.3 Kuljetuskahvan asentaminen (niissä malleissa, joissa se on olemassa)

Ruuvaa kuljetuskahva kiinni kompressoriin kuten kuvan 4 mukaisesti.

6.4 Ilmansuodattimen asennus

Irroita kuljetustulppa ruuviavaimella tms. ja ruuvaa ilmansuodatin (viit. 1) kiinni laitteeseen (kuvissa 5a-5b). Mikäli paineilmaletku on toimitettu, asenna se suodattimen kanteen (Kuva 5c).

6.5 Pikaliittimen asennus (ellei sitä ole valmiiksi asennettu)

Kiinnitä pikaliitin säädettyä painetta varten ulostulon liitokseen kuvan 6a ja 6b mukaisesti.

6.6 Kattilanpaineen pikaliittimen asentaminen (niissä malleissa, joissa se on olemassa)

Säätelemättömän kattilanpaineen pikaliitin (viit. 13) ruuvataan kiinni painesäiliöön (viit. 2) kuten kuvissa 7a-7b näytetään.

6.7 Verkkoliitäntä

Kompressorin verkkoliitäntäjohto on varustettu suojakontaktipistokkeella. Aseta pistotulppa sen muodolle, jännitteelle ja taajuudelle sopivaan pistorasiaan, joka on voimassa olevien määräysten mukainen. Tarkasta ennen käyttöönottoa, että käytettävissä oleva verkkojännite vastaa laitteen tyyppikilvessä annettua käyttöjännitettä. Varmista, että ON/OFF-katkaisin ei ole asennossa I (ON). Pitkät liitäntäjohdot sekä jatkojohdot, johtokelat jne. aiheuttavat jännitehäviötä ja saattavat vaikeuttaa moottorin käynnistymistä. Alhaisissa, alle +5° C lämpötiloissa on moottorin käynnistyminen vaikeaa raskaskulkuisuuden vuoksi.

6.8 Pois-/päälle-katkaisin (kuvissa 8-9)

Kompressori käynnistyy vetämällä säätönupista (viit. 8) asemaan I (Päälle-).

Kompressori sammuu painamalla säätönupista (viit. 8) asemaan O (Pois).

6.9 Paineen säätö

• Paineensäätimellä (viit. 7) voit säätää manometrin (viit. 6) osoittamaa painetta.
• Säädetyn paineen voit ottaa pikaliittimestä (viit. 5).

6.10 Painekytkimen säätö

Painekytkin on säädetty tehtaalla.

• Kun ylempi kalibrointiarvo on saavutettu (valmistajan koekäyttövaiheessa asettama), kompressori pysähtyy. Ilmaa käyttäessään kompressori käynnistyy uudelleen automaattisesti saavuttaessaan alemman kalibrointiarvon.
• Kompressori jatkaa automaattisesti käyntiään tällä kierroksella aina siihen saakka kunnes käännetään I/O -katkaisijasta.

7. PUHDISTUS JA HUOLTO

⚠️ Huomio! ____

Irroita verkkopistoke ennen kaikkia puhdistus- ja huoltotoimia.

! Huomio!

Odota, kunnes tiivistin on jäähtynyt täysin! Palovamman vaara!

⚠️ Huomio! ____

Ennen kaikkia puhdistus- ja huoltotoimia tulee kattila tehdä paineettomaksi.

7.1 Puhdistus

• Pidä turvalaitteet niin puhtaina pölystä ja liasta kuin suinkin mahdollista. Pyyhi laite puhtaalla rievulla tai puhalla lika pois paineilmalla käyttäen alhaista paineasetusta.
• Suosittelemme laitteen puhdistamista aina heti käytön jälkeen.
• Älä käytä puhdistusaineita tai liuotteita; ne saattavat syövyttää laitteen muoviosia. Huolehdi siitä, ettei laitteen sisälle pääse vettä.
• Letku ja ruiskutustyökalut tulee ennen puhdistusta irroittaa kompressorista. Kompressoria ei saa puhdistaa vedellä, liuotteilla tms.

7.2 Lauhdevesi (kuva 10)

Lauhdevesi on tyhjennettävä joka päivä avaamalla tyhjennysventtiilin (viit. 11) (painesäiliön pohjassa).

1. Tarkista, että kompressori on sammutettu.
2. Kahvasta kiinni pitämällä kallista kompressoria tyhjennyshanaa päin niin, että se jää ala-asentoon.
3. Aukaise tyhjennyshana.

4. Pidä kompressoria kallistettuna niin kauan, että lauhdevesi saadaan poistettua.

5. Sulje tyhjennyshana.

⚠️ Huomio! ____

Hävitä lauhdevesi ympäristönsuojelumääräysten mukaan vastaavan keräyspisteen kautta.

HUOLTOVÄLIT
TOIMINTO	ENSIMMÄISTEN 100 TUNNIN JÄLKEEN	100 TUNNIN VÄLEIN
Imusuodattimen puhdistus ja/tai suodatinelementin vaihto	●	●
Säiliön lauhdeveden poisto	Päivittäin ja työn lopuksi.

7.3 Turvaventtiili (viit. 10)

Turvaventtiili on säädetty painesäiliön suurinta sallittua painetta vastaavaksi. Turvaventtiilin säätöä ei saa muuttaa ei saa ottaa pois. Jotta turvaventtiili toimii hätätilanteessa oikein, tulee se toimentaa kokeeksi aika ajoin. Vedä renkaasta niin voimakkaasti, että kuulet paineilman purkautuvan (kuva 11). Päästä sitten rengas jälleen irti.

7.4 Säilytys

Huomio!

Irrota pistoke verkkovirrasta, poista ilma laitteesta ja kaikista siihen liitetyistä paineilmatyökaluista ja tyhjennä lauhdevesi. Säilytä kompressoria niin, että sitä ei voi ottaa luvattomasti käyttöön.

Huomio!

Säilytä kompressoria vain kuivissa tiloissa poissa sitä mahdollisesti luvatta käyttävien henkilöiden ulottuvilta. Älä kallista laitetta, säilytä se vain pystyasennossa!

8. KÄYTÖSTÄPOISTO JA UUSIOKÄYTTÖ

Sähkö- ja elektroniikkalaiteromun

(SER) hävittämistä koskevan direktiivin 2012/19/EU mukaisesti.

Laitteessa tai pakkauksessa oleva viivattu jätesäiliö tarkoittaa sitä, että tuotetta ei saa poistaa käytöstä kotitalousjätteiden mukana.

Käyttäjän on sen sijaan toimitettava tuote sähkö- ja elektroniikkakomponenttien keräys- ja kierrätyspisteeseen tai luovutettava se myyjälle uuden samanlaisen laitteen oston yhteydessä.

Käytöstä poistetun laitteen oikein suoritettu erillinen keräys ja sitä seuraava ympäristöystävällisesti suoritettu käsittely ja kierrätys auttavat vähentämään mahdollisia ympäristölle ja terveydelle aiheutuvia negatiivisia vaikutuksia ja edistävät laitteeseen kuuluvien materiaalien uudelleenkäyttöä ja/tai kierrätystä.

Laittomasta käytöstäpoistosta rangaistaan voimassa olevien lakien mukaan.

9. MAHDOLLISET VIAT JA NIIDEN SALLITUT KORJAUKSET

VIKA SYY KORJAUS
Kompressori pysähtyy ja käynnistyy itsestään uudelleen muutaman minuutin kuluttua.	Lämpösuojan laukeaminen, syynä moottorin ylikuumeneminen.	Anna kompressori jäähtyätai. Ilmastoi tila.
Kompressori pysähtyy muutaman käyn -nistysyrityksen jälkeen.	Lämpösuojan laukeaminen, syynä moottorin ylikuumeneminen (pistolulpan irrotus käynnin aikana, vähäinen jännite).	Paina käynnistys/pysäytyspainiketta. Ilmastoi tila. Odota muutama minuutti ja kompressori käynnistyy itsestään.
Kompressori ei pysähdy ja varoventtiili laukeaa.	Kompressori ei toimi asianmukaisesti tai painekytkin on rikki.	Irrota pistotulppa ja ota yhteys huoltokeskukseen.

Kaikki muut mahdolliset toimenpiteet tulee antaa valtuutettujen Huoltokeskusten tehtäväksi. Vaadi aina alkuperäisiä varaosia. Koneen korjaaminen omin päin voi vaarantaa turvallisuutesi ja aiheuttaa takuun raukeamisen.

Takuu ja korjaus.

Jos tuote on viallinen tai vaatii varaosia, ota yhteyttä jälleenmyyjään, jolta tuote on hankittu.
