MANUAL DE USUARIO SXCMS1350HE STANLEY

Manual de instrucciones (Traducción de las instrucciones originales)

Todos los datos identificativos: fabricante, modelo, código y número de serie figuran en la etiqueta CE aplicada en la última página del manual.

INSCRIPCIÓN DE LA SEÑALIZACIÓN DE SEGURIDAD

DATOS TÉCNICOS: Consulte la etiqueta aplicada en la última página del manual

1 - Datos del constructor

2 - Marca CE y símbolo RAEE

3 - Modelo / Código / Número de serie

4 - Aire aspirado medido en (l/min) y (cfm)

5 - Aire entregado por el compresor medido en (l/min) y (cfm)

6 - Presión máxima de funcionamiento (bar y PSI), capacidad del

depósito (l), revoluciones por minuto (RPM), peso (kg)

7 - Nivel de potencia acústica garantizado en dB(A)

Nivel de potencia acústica medido en dB(A)

8 - Datos eléctricos: tensión de alimentación (V), frecuencia (Hz),

corriente absorbida (A), potencia en (kW) y (HP)

9 - Factor de servicio

10 - Declaración de origen

11 - Año de producción/fabricación

3 - Modelo / Código / Número de série

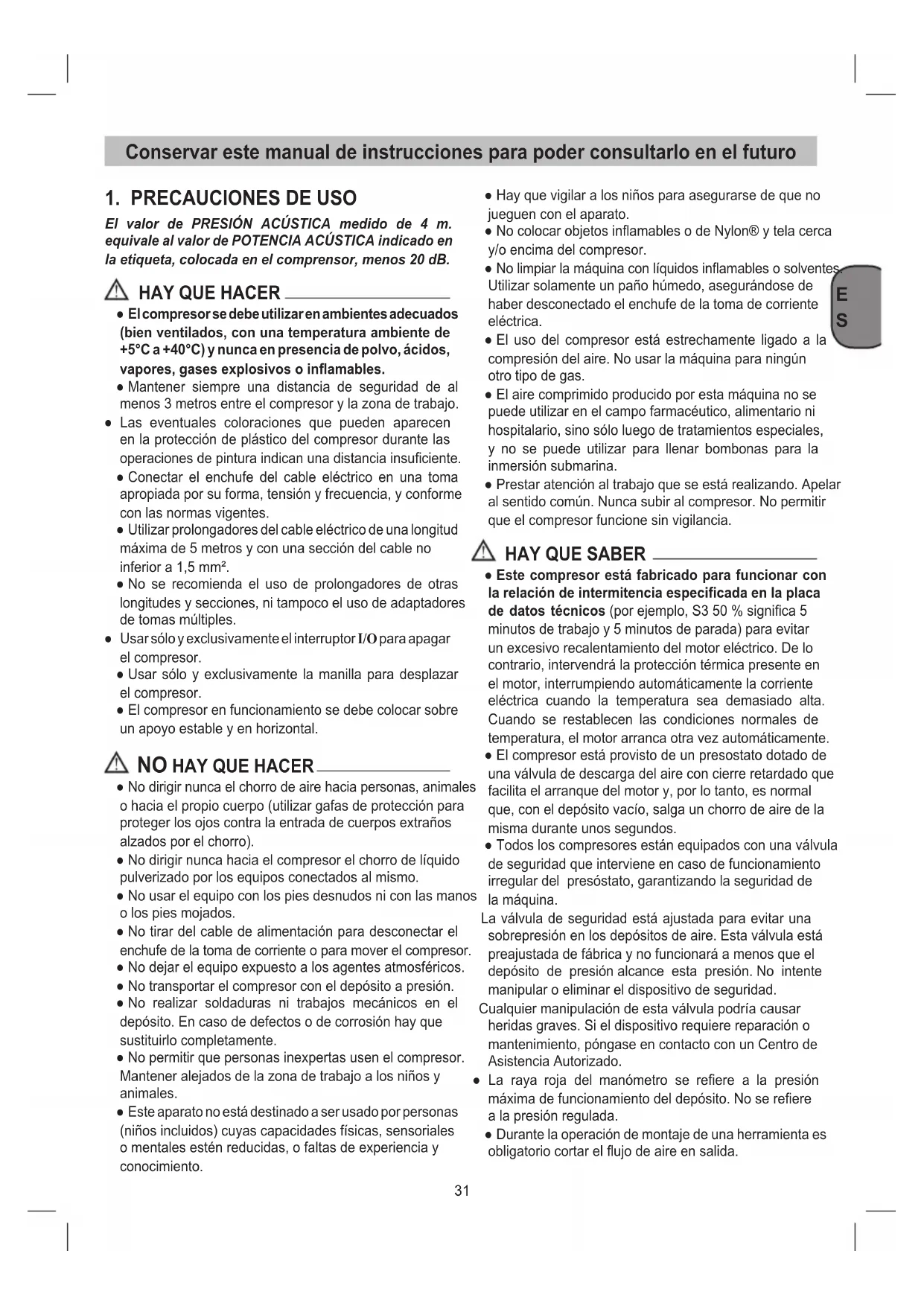

El valor de PRESIÓN ACÚSTICA medido de 4 m. equivale al valor de POTENCIA ACÚSTICA indicado en la etiqueta, colocada en el comprensor, menos 20 dB.

● El compresor se debe utilizar en ambientes adecuados (bien ventilados, con una temperatura ambiente de +5°C a +40°C) y nunca en presencia de polvo, ácidos, vapores, gases explosivos o inamables. ● Mantener siempre una distancia de seguridad de al menos 3 metros entre el compresor y la zona de trabajo. ● Las eventuales coloraciones que pueden aparecen en la protección de plástico del compresor durante las operaciones de pintura indican una distancia insuciente. ● Conectar el enchufe del cable eléctrico en una toma apropiada por su forma, tensión y frecuencia, y conforme con las normas vigentes. ● Utilizar prolongadores del cable eléctrico de una longitud máxima de 5 metros y con una sección del cable no inferior a 1,5 mm². ● No se recomienda el uso de prolongadores de otras longitudes y secciones, ni tampoco el uso de adaptadores de tomas múltiples. ● Usar sólo y exclusivamente el interruptor I/O para apagar el compresor. ● Usar sólo y exclusivamente la manilla para desplazar el compresor. ● El compresor en funcionamiento se debe colocar sobre un apoyo estable y en horizontal.

● No dirigir nunca el chorro de aire hacia personas, animales o hacia el propio cuerpo (utilizar gafas de protección para proteger los ojos contra la entrada de cuerpos extraños alzados por el chorro). ● No dirigir nunca hacia el compresor el chorro de líquido pulverizado por los equipos conectados al mismo. ● No usar el equipo con los pies desnudos ni con las manos o los pies mojados. ● No tirar del cable de alimentación para desconectar el enchufe de la toma de corriente o para mover el compresor. ● No dejar el equipo expuesto a los agentes atmosféricos. ● No transportar el compresor con el depósito a presión. ● No realizar soldaduras ni trabajos mecánicos en el depósito. En caso de defectos o de corrosión hay que sustituirlo completamente. ● No permitir que personas inexpertas usen el compresor. Mantener alejados de la zona de trabajo a los niños y animales. ● Este aparato no está destinado a ser usado por personas (niños incluidos) cuyas capacidades físicas, sensoriales o mentales estén reducidas, o faltas de experiencia y conocimiento. ● Hay que vigilar a los niños para asegurarse de que no jueguen con el aparato. ● No colocar objetos inamables o de Nylon® y tela cerca y/o encima del compresor. ● No limpiar la máquina con líquidos inamables o solventes. Utilizar solamente un paño húmedo, asegurándose de haber desconectado el enchufe de la toma de corriente eléctrica. ● El uso del compresor está estrechamente ligado a la compresión del aire. No usar la máquina para ningún otro tipo de gas. ● El aire comprimido producido por esta máquina no se puede utilizar en el campo farmacéutico, alimentario ni hospitalario, sino sólo luego de tratamientos especiales, y no se puede utilizar para llenar bombonas para la inmersión submarina. ● Prestar atención al trabajo que se está realizando. Apelar al sentido común. Nunca subir al compresor. No permitir que el compresor funcione sin vigilancia.

● Este compresor está fabricado para funcionar con la relación de intermitencia especicada en la placa de datos técnicos (por ejemplo, S3 50 % signica 5 minutos de trabajo y 5 minutos de parada) para evitar un excesivo recalentamiento del motor eléctrico. De lo contrario, intervendrá la protección térmica presente en el motor, interrumpiendo automáticamente la corriente eléctrica cuando la temperatura sea demasiado alta. Cuando se restablecen las condiciones normales de temperatura, el motor arranca otra vez automáticamente. ● El compresor está provisto de un presostato dotado de una válvula de descarga del aire con cierre retardado que facilita el arranque del motor y, por lo tanto, es normal que, con el depósito vacío, salga un chorro de aire de la misma durante unos segundos. ● Todos los compresores están equipados con una válvula de seguridad que interviene en caso de funcionamiento irregular del presóstato, garantizando la seguridad de la máquina. La válvula de seguridad está ajustada para evitar una sobrepresión en los depósitos de aire. Esta válvula está preajustada de fábrica y no funcionará a menos que el depósito de presión alcance esta presión. No intente manipular o eliminar el dispositivo de seguridad. Cualquier manipulación de esta válvula podría causar heridas graves. Si el dispositivo requiere reparación o mantenimiento, póngase en contacto con un Centro de Asistencia Autorizado. ● La raya roja del manómetro se reere a la presión máxima de funcionamiento del depósito. No se reere a la presión regulada. ● Durante la operación de montaje de una herramienta es obligatorio cortar el ujo de aire en salida. Conservar este manual de instrucciones para poder consultarlo en el futuroE

● El uso del aire comprimido en los distintos empleos previstos (inado, herramientas neumáticas, pintura, lavado con detergentes sólo de base acuosa etc.) implica el conocimiento y el respeto de las normas previstas en cada uno de los casos. ● Vericar que el consumo de aire y la presión máxima de funcionamiento de la herramienta neumática y de los tubos de conexión (con el compresor) que debe emplearse sean compatibles con la presión congurada en el regulador de presión y con la cantidad de aire distribuida por el compresor. ● Las prestaciones del compresor están garantizadas para funcionar entre 0 y 1000 metros sobre el nivel del mar.

2. DESCRIPCIÓN DEL APARATO

1. Filtro de aire de aspiración

2. Recipiente de presión

6. Manómetro (para leer la presión ajustada)

7. Regulador de presión

8. Interruptor ON/OFF

9. Empuñadura para transporte

10. Válvula de seguridad

11. Grifo de purga de la condensación del depósito

12. Manómetro (para leer la presión de la caldera)

● Compresor de aire ● Filtro de aire ● Tubo de aspiración ● Manual de instrucciones y otros documentos

4. CAMPO DE APLICACIÓN

El compresor sirve para generar aire comprimido para herramientas que lo necesitan para su funcionamiento. Utilizar la máquina sólo en los casos que se indican explícitamente como de uso adecuado. Cualquierotro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el responsable es el usuario u operario de la máquina. Tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industriales, comerciales o talleres, así como actividades similares.

5. ADVERTENCIAS PARA LA

INSTALACIÓN ● Compruebe que el aparato no haya sufrido daños durante el transporte. De ser así, los daños detectados deberán comunicarse de inmediato al transportista que ha entregado en compresor. ● El compresor deberá colocarse cerca del lugar de consumo. ● Es preciso evitar el uso de conductos de aire largos o prolongaciones del cable de conexión. ● El aire aspirado por el compresor deberá ser seco y libre de polvo. ● No instale el compresor en un recinto húmedo o mojado. ● El compresor solo podrá ser operado en recintos apropiados (con ventilación óptima, temperatura ambiente +5°C - +40°C). El recinto deberá estar libre de polvo, ácidos, vapores, así como gases inamables o explosivos. ● El compresor es apto para su uso en recintos secos. No se permite su uso en áreas de trabajo donde se produzcan salpicaduras.

6. MONTAJE Y PUESTA EN SERVICIO

¡Atención! ¡Montar completamente el aparato antes de ponerlo en servicio!

6.1 Montaje del juego de rueda

Si se suministra, el juego de rueda debe instalarse como se muestra en la gura 2.

6.2 Montaje de los pies de apoyo

Si se suministran, los pies de apoyo deben instalarse como se muestra en la gura 3.

6.3 Montaje de la empuñadura para

transporte (para los modelos que lo incluyen) Atornillar la empuñadura para el transporte al compresor como se muestra en la gura 4.

6.4 Montaje del ltro de aire

Retirar los tapones para el transporte con un destornillador o similar y atornillar bien el ltro de aire (referencia 1) al aparato (g. 5a-5b).E

Si está incluido, introducir el tubo de aspiración en la tapa del ltro (Fig. 5c).

6.5 Montaje de la conexión rápida (si no

está ya montado) Atornillar el acoplamiento rápido para la presión regulada en el racor de salida, como se ilustra en las guras 6a y 6b.

6.6 Montaje del acoplamiento rápido

para la presión de la caldera

para los modelos que lo incluyen) Atornillar el acoplamiento rápido para la presión de la caldera no regulada (referencia 13) al recipiente de presión (referencia 2) según se muestra en las g. 7a y 7b.

6.7 Conexión a la red

El compresor está dotado de un cable de red con un enchufe con puesta a tierra. Conectar el enchufe del cable eléctrico en una toma apropiada por su forma, tensión y frecuencia, y conforme con las normas vigentes. Antes de la puesta en marcha, cerciorarse de que la tensión de red coincida con la tensión de servicio indicada en la placa de potencia del motor. Comprobar que el interruptor ON/OFF no esté en posición I (ON). Cables de gran longitud como, p. ej,. las alargaderas, los tambores de arrollamiento, etc. causan descensos de tensión y pueden dicultar la marcha de la máquina. Las bajas temperaturas, inferiores a 5°C, pueden dicultar la marcha del motor.

6.8 Interruptor ON/OFF (Fig. 8-9)

El compresor se conecta tirando del botón (referencia 8) en la posición I (ON). Para desconectar el compresor simplemente presionar el botón (referencia 8) en la posición O (OFF).

6.9 Ajuste de presión

● La presión se puede regular en el manómetro (referencia

6) con el regulador de presión (referencia 7).

● La presión regulada se puede obtener del acoplamiento rápido (referencia 5).

6.10 Ajuste del interruptor de presión

El interruptor de presión ha sido ajustado en fábrica. ● Cuando se alcanza el valor de calibración superior (congurado por el fabricante en fase de ensayo), el compresor se detiene. Utilizando aire, el compresor arranca otra vez automáticamente cuando se alcanza el valor de calibración inferior. ● El compresor sigue funcionando con este ciclo en automático hasta que se accione el interruptor I/O.

7. LIMPIEZA Y MANTENIMIENTO

¡Atención! Desenchufar el cable cuando se realicen trabajos de mantenimiento o de limpieza. ¡Atención! ¡Esperar hasta que el compresor esté totalmente frío! ¡Peligro de sufrir quemaduras! ¡Atención! Eliminar la presión de la caldera antes de efectuar los trabajos de mantenimiento y limpieza.

● Evitar al máximo posible que la suciedad y el polvo se acumulen en los dispositivos de seguridad. Frotar el aparato con un paño limpio o limpiarlo con aire comprimido manteniendo la presión baja. ● Se recomienda limpiar el aparato tras cada uso. ● No utilizar productos de limpieza o disolventes; ya que podrían deteriorar las piezas de plástico del aparato. Es preciso evitar que entre agua en el interior del aparato. ● Antes de realizar la limpieza separar del compresor la manguera y las herramientas de pulverizado. No limpiar el compresor con agua, disolventes o similares.

7.2 Agua de condensación (Fig. 10)

El agua de condensación debe drenarse todos los días abriendo la válvula de drenaje (referencia 11) (en el fondo del recipiente de presión).

1. Vericar que el compresor está apagado.

2. Sujetándolo por el asa, inclinar el compresor hacia

la válvula de drenaje de tal manera que éste se encuentre en la posición más baja.

3. Abrir la válvula de drenaje.

4. Mantener el compresor inclinado hasta que toda la

condensación salga del depósito.

5. Cerrar la válvula de drenaje.

¡Atención! Eliminar el agua de condensación de forma ecológica en la entidad recolectora pertinente.

100 HORAS CADA 100 HORAS Limpieza ltro aspiración y/o sustitución del elemento ltrante

Desagüe Condensación depósito Diariamente y al nal del trabajo.E

7.3 Válvula de seguridad (referencia 10)

La válvula de seguridad está regulada a la presión mayor admitida del recipiente de presión. No está permitido reajustar la válvula de seguridad. Para que la válvula de seguridad funcione correctamente cuando resulte necesaria, activarla de vez en cuando. Apretar el anillo hasta que se pueda escuchar que sale la presión de aire (Fig. 11). A continuación, volver a soltar el anillo.

¡Atención! Desenchufar el aparato y purgar de aire el aparato y todas las herramientas de aire comprimido conectadas y descargar la condensación. Colocar el compresor de manera que no se pueda conectar de forma inesperada. ¡Atención! Guardar el compresor sólo en un entorno seco y al que no se pueda acceder sin autorización. ¡No inclinarlo, guardarlo sólo de pie!

8. ELIMINACIÓN Y RECICLAJE

Conforme a la Directiva 2012/19/UE, relativa a la eliminación de desechos procedentes de equipos eléctricos y electrónicos (RAEE). El símbolo del cubo de basura tachado presente en los aparatos o en sus envases indica que el producto tendrá que ser recogido de forma separada de los demás productos al nal de su vida útil. Por lo tanto, el usuario tendrá que entregar los aparatos al nal de su vida útil a los centros adecuados de recogida selectiva de los residuos electrónicos y electrotécnicos, o bien, llevarla al vendedor cuando se realice la adquisición de un nuevo aparato equivalente, a razón de uno por uno. Una adecuada recogida selectiva de los residuos para comenzar posteriormente con el reciclaje, el tratamiento y la eliminación ambientalmente compatible del aparato en desuso, contribuye a evitar efectos negativos en el ambiente y en la salud y ayuda a la reutilización y/o reciclado de los materiales que componen el aparato. La eliminación ilegal del producto por parte del usuario supone la aplicación de las sanciones administrativas previstas por la normativa vigente.

POSIBLES ANOMALÍAS Y LAS CORRESPONDIENTES INTERVENCIONES ADMITIDAS Anomalía Causa Intervención El compresor se detiene y arranca otra vez autónomamente luego de algunos minutos. Intervención de la protección térmica debido al recalentamiento del motor. Permita que el compresor se enfríe. Ventilar el local. El compresor se detiene luego de algunos intentos de arranque. Intervención de la protección térmica debido a un recalentamiento del motor (desconexión del enchufe durante la marcha, escasa tensión de alimentación). Accionar el interruptor de marcha/ parada. Ventilar el local. Esperar algunos minutos y el compresor arrancará otra vez autónomamente. El compresor no se detiene e interviene la válvula de seguridad. Funcionamiento incorrecto del compresor o mal funcionamiento del presostato. Desconectar el enchufe y dirigirse al centro de asistencia. Cualquier otra intervención debe ser realizada por los Centros de Asistencia autorizados, solicitando repuestos originales. Alterar la máquina puede comprometer la seguridad y, en todos los casos, invalida la garantía correspondiente. Garantía y reparación. En caso de mercancía defectuosa o de necesidad de repuestos, habrá que dirigirse al punto de venta en el que se ha efectuado la compra.P

Conservar este manual de instrucciones para poder consultarlo en el futuro
