SXCMS1350HE - Kompresör STANLEY - Ücretsiz kullanım kılavuzu

Ürün Tipi	Hava Kompresörü
Marka	Stanley
Model	SXCMS1350HE
Besleme Gerilimi	230 V / 50 Hz
Motor Gücü	1,5 kW (2 HP)
Maksimum Çalışma Basıncı	8 bar (116 PSI)
Tank Kapasitesi	50 L
Hava Çıkış Debisi	Yaklaşık 200 L/dak (7 CFM)
Ağırlık	Yaklaşık 30 kg
Besleme Tipi	Tek Fazlı
Motor Koruması	Otomatik Sıfırlamalı Termal Koruma
Kullanım Amacı	Ev ve Hobi Kullanımı (Profesyonel Olmayan)
Dahil Olan Aksesuarlar	Hava filtresi, hızlı bağlantı, taşıma kolu, tekerlekler, kullanım kılavuzu
Bakım ve Temizlik	Günlük kondens tahliyesi; her 100 saatte bir hava filtresi temizliği; nemli bez kullanın, solvent kullanmayın
Güvenlik	Fabrika ayarlı emniyet valfi; manometre anahtarı; aşırı basınçta otomatik durma
Yedek Parçalar ve Onarılabilirlik	Orijinal yedek parçalar yetkili satış sonrası servisten temin edilebilir; cihazı değiştirmeyin
Garanti	2 yıl (genel koşullara tabi)
Standartlar	CE direktiflerine uygun, WEEE işareti

Sık sorulan sorular - SXCMS1350HE STANLEY

Stanley SXCMS1350HE kompresörü nasıl kurulur?

Kompresörü, iyi havalandırılmış, nemden korunaklı, +5°C ile +40°C arası sıcaklıkta, sabit ve yatay bir yüzeye yerleştirin. Kılavuzda belirtildiği gibi tekerlekleri, kauçuk ayakları, taşıma kolunu ve hava filtresini monte edin. Fişi uygun bir 230V prize takın.

Bu kompresör için hangi tip yağ kullanılmalıdır?

Bu kompresör fabrikada yağ ile doldurulmuştur. Yağ değişimleri için SAE 30 veya 20W40 viskoziteli kaliteli bir kompresör yağı kullanın. Seviyeyi düzenli olarak kontrol edin.

Yoğuşma suyu tankı nasıl boşaltılır?

Kompresörü durdurun ve fişini çekin. Cihazı hafifçe eğerek tankın altındaki boşaltma vanasını (11 numaralı parça) açın. Tüm suyun akmasını bekleyin. Vanayı kapatın. Bu işlemi günlük olarak yapın.

Kompresör çalışmazsa ne yapılmalı?

Elektrik beslemesini kontrol edin (priz, sigorta). Motor sıcaksa termal koruma devreye girmiş olabilir: 5 dakika soğumaya bırakın. Sorun devam ederse satış sonrası servise başvurun.

Stanley SXCMS1350HE boyama için kullanılabilir mi?

Evet, boya tabancaları için uygundur. Basıncı, alete bağlı olarak manostat ile 2 ila 4 bar arasında ayarlayın. Kompresör ile boyama alanı arasında en az 3 metrelik güvenlik mesafesi bırakın.

İzin verilen maksimum basınç nedir?

Maksimum çalışma basıncı 8 bar (116 PSI)'dır. Bu değeri asla aşmayın: aşırı basınç durumunda emniyet valfi devreye girer.

Hava filtresi nasıl temizlenir?

Cihazı fişten çekin. Hava filtresini sökün ve filtre elemanını çıkarın. Sabunlu suyla temizleyin, durulayın ve tekrar takmadan önce tamamen kurutun. Her 100 saatlik kullanımda değiştirin.

Kompresör birkaç dakika sonra kendi kendine duruyor, bu normal mi?

Aşırı ısınma nedeniyle termal koruma devreye giriyorsa bu normaldir. Çalışma döngüsüne uyun (örneğin 5 dakika çalışma / 5 dakika dinlenme). Havalandırmanın yeterli olduğundan emin olun.

Uzatma kablosu kullanabilir miyim?

Evet, ancak yalnızca maksimum 5 metre uzunluğunda ve en az 1,5 mm² kablo kesitli bir uzatma kablosu kullanın. Daha uzun veya daha düşük kesitli kablolar çalışmayı engelleyebilir.

Bu kompresör için yedek parçalar nerede bulunur?

Cihazı satın aldığınız satıcıya veya yetkili bir Stanley satış sonrası servis merkezine başvurun. Yalnızca orijinal yedek parçalar kullanın.

KULLANIM KILAVUZU SXCMS1350HE STANLEY

TR Kullanımdan önce kullanım kılavuzunu dikkatlice okuyunuz

TR Dikkat elektrik akımı

RO Atentie! Pericol electric

TR Dikkat otomatik çalışma tehlikesi

TR Mecburi işitme, görme ve solunum yolları koruması

1 - İmalatçı bilgileri
2 - CE işareti ve WEEE sembolü
3 - Tip / Kod / Seri Numarası
4 - (l/dak) ve (cfm) cinsinden ifade edilen hava yer değişimi
5 - (l/dak) ve (cfm) cinsinden ifade edilen, kompresör tarafından dağıtılan hava
6 - Maksimum işletme basıncı (bar ve PSI), depo kapasitesi (I), dakikada devir (RPM), ağırlık (kg)
7 - dB(A) cinsinden garanti edilen ses gücü seviyesi dB(A) olarak ölçülen ses gücü seviyesi
8 - Elektrikle ilgili bilgiler: gerilim (V), frekans (Hz), soğurma (A) ve (kW) ile (HP) cinsinden güç
9 - Görev çevrimi
10 - Mense beyan
11 - Üretim/imalat yılı

RO Legendă:

Bu kullanım kılavuzunu gelecekte danışmak için muhafaza ediniz

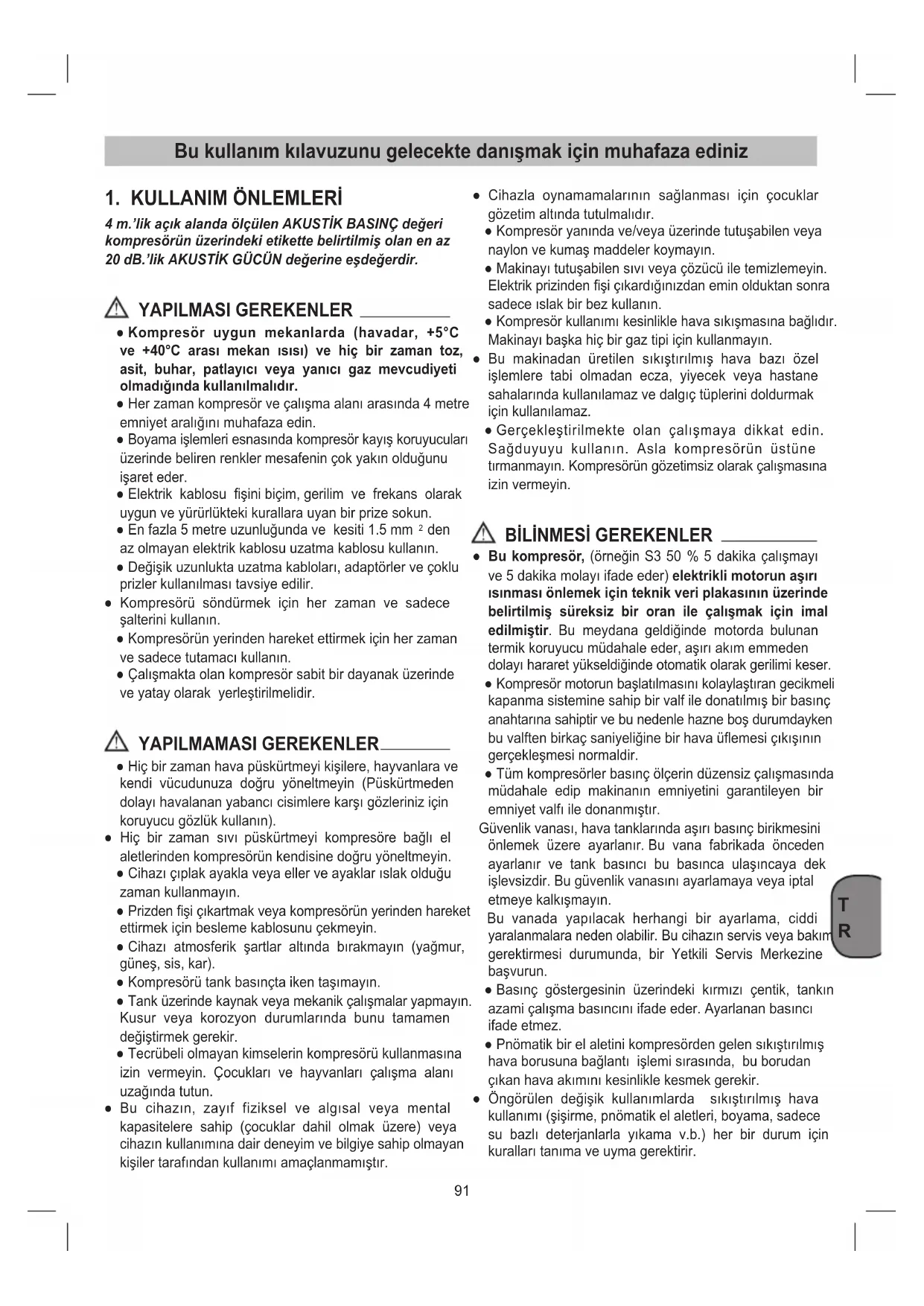

1. KULLANIM ÖNLEMLERİ

4 m.'lik açık alanda ölçülen AKUSTİK BASINÇ değeri kompresörün üzerindeki etikette belirtilmiş olan en az 20 dB.'lik AKUSTİK GÜCÜN değerine eşdeğerdir.

YAPILMASI GEREKENLER

• Kompresör uygun mekanlarda (havadar, +5°C ve +40°C arası mekan ısısı) ve hiç bir zaman toz, asit, buhar, patlayıcı veya yanıcı gaz mevcudiyeti olmadığında kullanılmalıdır.
• Her zaman kompresör ve çalışma alanı arasında 4 metre emniyet aralığını muhafaza edin.
• Boyama işlemleri esnasında kompresör kayış koruyucuları üzerinde beliren renkler mesafenin çok yakın olduğunu işaret eder.
• Elektrik kablosu fişini biçim, gerilim ve frekans olarak uygun ve yürürlükteki kurallara uyan bir prize sokun.
• En fazla 5 metre uzunluğunda ve kesiti 1.5 mm ^2 den az olmayan elektrik kablosu uzatma kablosu kullanın.
• Değişik uzunlukta uzatma kabloları, adaptörler ve çoklu prizler kullanılması tavsiye edilir.

- Kompresörü söndürmek için her zaman ve sadece şalterini kullanın.

• Kompresörün yerinden hareket ettirmek için her zaman ve sadece tutamacı kullanın.
• Çalışmakta olan kompresör sabit bir dayanak üzerinde ve yatay olarak yerleştirilmelidir.

YAPILMAMASI GEREKENLER

• Hiç bir zaman hava püskürtmeyi kişilere, hayvanlara ve kendi vücudunuza doğru yöneltmeyin (Püskürtmeden dolayı havalanan yabancı cisimlere karşı gözleriniz için koruyucu gözlük kullanın).
• Hiç bir zaman sıvı püskürtmeyi kompresöre bağlı el aletlerinden kompresörün kendisine doğru yöneltmeyin.
• Cihazı çıplak ayakla veya eller ve ayaklar ıslak olduğu zaman kullanmayın.
• Prizden fişi çıkartmak veya kompresörün yerinden hareket ettirmek için besleme kablosunu çekmeyin.
• Cihazı atmosferik şartlar altında bırakmayın (yağmur, güneş, sis, kar).
• Kompresörü tank basınçta iken taşımayın.
• Tank üzerinde kaynak veya mekanik çalışmalar yapmayın. Kusur veya korozyon durumlarında bunu tamamen değiştirmek gerekir.
• Tecrübeli olmayan kimselerin kompresörü kullanmasına izin vermeyin. Çocukları ve hayvanları çalışma alanı uzağında tutun.
• Bu cihazın, zayıf fiziksel ve algısal veya mental kapasitelere sahip (çocuklar dahil olmak üzere) veya cihazın kullanımına dair deneyim ve bilgiye sahip olmayan kişiler tarafından kullanımı amaçlanmamıştır.

- Cihazla oynamamalarının sağlanması için çocuklar gözetim altında tutulmalıdır.

• Kompresör yanında ve/veya üzerinde tutuşabilen veya naylon ve kumaş maddeler koymayın.
• Makinayı tutuşabilen sıvı veya çözücü ile temizlemeyin. Elektrik prizinden fişi çıkardığınızdan emin olduktan sonra sadece ıslak bir bez kullanın.
• Kompresör kullanımı kesinlikle hava sıkışmasına bağlıdır. Makinayı başka hiç bir gaz tipi için kullanmayın.

- Bu makinadan üretilen sıkıştırılmış hava bazı özel işlemlere tabi olmadan ecza, yiyecek veya hastane sahalarında kullanılamaz ve dalgıç tüplerini doldurmak için kullanılamaz.

- Gerçekleştirilmekte olan çalışmaya dikkat edin. Sağduyuyu kullanın. Asla kompresörün üstüne tırmanmayın. Kompresörün gözetimsiz olarak çalışmasına izin vermeyin.

BİLİNMESİ GEREKENLER

Bu kompresör, (örneğin S3 50 % 5 dakika çalışmayı ve 5 dakika moliayı ifade eder) elektrikli motorun aşırı ısınması önlemek için teknik veri plakasının üzerinde belirtilmiş süreksiz bir oran ile çalışmak için imal edilmiştir. Bu meydana geldiğinde motorda bulunan termik koruyucu müdahale eder, aşırı akım emmeden dolayı hararet yükseldiğinde otomatik olarak gerilimi keser.

• Kompresör motorun başlatılmasını kolaylaştıran gecikmeli kapanma sistemine sahip bir valf ile donatılmış bir basınç anahtarına sahiptir ve bu nedenle hazne boş durumdayken bu valften birkaç saniyeliğine bir hava üflemesi çıkışının gerçekleşmesi normaldir.
• Tüm kompresörler basınç ölçerin düzensiz çalışmasında müdahale edip makinanın emniyetini garantileyen bir emniyet valfı ile donanmıştır.

Güvenlik vanası, hava tanklarında aşırı basınç birikmesini önlemek üzere ayarlanır. Bu vana fabrikada önceden ayarlanır ve tank basıncı bu basınca ulaşıncaya dek işlevsizdir. Bu güvenlik vanasını ayarlamaya veya iptal etmeye kalkışmayın.

Bu vanada yapılacak herhangi bir ayarlama, ciddi yaralanmalara neden olabilir. Bu cihazın servis veya bakım gerektirmesi durumunda, bir Yetkili Servis Merkezine başvurun.

• Basınç göstergesinin üzerindeki kırmızı çentik, tankın azami çalışma basıncını ifade eder. Ayarlanan basıncı ifade etmez.
• Pnömatik bir el aletini kompresörden gelen sıkıştırılmış hava borusuna bağlantı işlemi sırasında, bu borudan çıkan hava akımını kesinlikle kesmek gerekir.
  Öngörülen değişik kullanımlarda sıkıştırılmış hava kullanımı (şişirme, pnömatik el aletleri, boyama, sadece su bazlı deterjanlarla yıkama v.b.) her bir durum için kuralları tanıma ve uyma gerektirir.

• Lütfen kullanılacak basınç aleti ve bağlantı borularının (kompresör ile birlikte) hava tüketimi ve maksimum çalışma basıncının basınç regülatörü üzerinde ayarlanan basınç ve kompresör tarafından sağlanan hava miktarı ile uyumlu olduğunu kontrol edin.
• Kompresörün performansları deniz seviyesi üzerinde 0 ile 1000 metre arasında işleyiş için garanti edilir.

2. TEŞKİLİ (Şekil 1 - 11)

1. Hava giriş filtresi
2. Basınçlı kap
3. Tekerlek
4. Destek ayağı
5. Çabuk kilitlenir kaplin (düzenlenmiş sıkıştırılmış hava)
6. Basınç ölçer (önceden ayarlı tank basıncını okumak için)
7. Basınç regülatörü
8. AÇMA/KAPAMA (ON/OFF) şalteri
9. Taşıma kolu
10. Emniyet supabı
11. Kondansat boşaltma vidası
12. Basınç ölçer (tank basıncını okumak için)
13. Çabuk kilitlenir kaplin (düzenlenmemiş sıkıştırılmış hava)
14. Civata
15. Somun
16. Rondela

3. AMBALAJIN IÇERIĞI

• Hava kompresörü
- Hava filtresi
- Aspirasyon tüpü
- Kullanma talimatları kılavuzu ve diğer belgeler

4. KULLANIM KAPSAMI

Kompresör, sıkıştırılmış hava ile çalışan aletler için sıkıştırılmış hava üretmek üzere tasarlanmıştır.

Makinemizin ticari uygulamalar veya sanayi uygulamaları için tasarlanmadığı hususunu aklınızdan çıkarmayın. Makinenin ticari veya sanayi veya muadili amaçlarla kullanımı garantimiz kapsamında değildir.

Makine, sadece öngörülmüş olan amacı için kullanılacaktır. Başka herhangi bir kullanım suiistimal olarak kabul edilir. Bundan doğacak, niteliği ne olursa olsun her türlü hasar veya yaralanmadan kullanıcı/operatör ve imalatçı sorumlu olacaktır.

5. KOMPRESÖRÜ KURARKEN DIKKAT EDILECEK NOKTALAR

• Makineyi nakliye hasarı emareleri için inceleyin. Herhangi bir hasarı derhal kompresörü teslim eden firmaya bildirin.
• Kompresör, çalışan tüketicinin yanında kurulmalıdır.
• Uzun havai hatlardan ve uzun besleme hatlarından (uzatmalar) kaçının.
• Emilen havanın kuru ve tozsuz olduğundan emin olun.
• Kompresörü nemli veya yaş odalara kurmayın.
• Kompresör sadece uygun odalarda kullanılabilir (iyi havalandırılan ve ortam sıcaklığı +5°C ila +40°C olan). Oda hiçbir toz, asit, buhar, patlayıcı veya yanıcı gaz olmamalıdır.
• Kompresör kuru odalarda kullanım için tasarlanmıştır. Kompresörün, işin su püskürtülerek yapıldığı alanlarda kullanılması yasaktır.

6. MONTAJ VE ÇALIŞTIRMA

İlk kullanımdan önce makinenin montajını tamamen yapmanız gerekir.

6.1 Tekerlek setinin monte edilmesi

Varsa, tekerlek seti şekil 2'de gösterildiği gibi monte edilmelidir.

6.2 Destekleyici ayağın monte edilmesi

Varsa, lastik ayaklar şekil 3'de gösterildiği üzere monte edilmelidir.

6.3 Taşıma kolunun takılması (bu özelliğin bulunduğu modeller için)

Taşıma kolunu Şekil 4'de gösterildiği gibi kompresöre takın.

6.4 Hava filtresinin montaji

Transport tapasını tornavida veya benzer bir alet ile sökün ve yerine hava filtresini (1) takın (Şekil 5a-5b).

Eğer tedarik edilirse, filtre kapağındaki aspirasyon borusunu (Şek. 5c) takın.

6.5 Hızlı kavramanın monte edilmesi (Eğer zaten monte edilmemiş ise)

Ayarlanmış basınca yönelik hızlı kuplörü şekil 6a ve 6b'de gösterildiği üzere çıkış üzerindeki kuplaj üzerine takarak sıkın.

6.6 Tank basıncı çabuk kilitlenir kaplininin takılması (bu özelliğin bulunduğu modeller için)

Düzenlenmemiş tank basıncı çabuk kilitlenir kaplinini (ref. 13) şekil 7a ve 7b'de gösterildiği gibi basınçlı kaba (ref. 2) vidalayın.

6.7 Gerilim

Kompresör, darbeye dayanıklı fişe sahip bir şebeke kablosu ile donatılmıştır. Elektrik kablosu fişini biçim, gerilim ve frekans olarak uygun ve yürürlükteki kurallara uyan bir prize sokun. Makineyi kullanmadan önce, şebeke geriliminin, anma değerleri plakasında belirtilen özelliklere olduğundan emin olun. ON/OFF şalterin I (ON) konumunda olmadığından emin olun. Uzun besleme kabloları, uzatmalar, kablo makaraları, vb. gerilimde düşmeye neden olur ve motorun çalıştırılmasını engelleyebilir. +5°C'nin altındaki sıcaklıklarda, gerginlikten dolayı motorun çalıştırılması tehlikeye girebilir.

6.8 Açma/Kapama şalteri (Şekil 8-9)

Kompresörü açmak için düğmeyi (ref. 8) dışarıya doğru çekin (AÇMA).

Kompresörü kapatmak için düğmeyi (ref. 8) içeriye doğru bastırın (KAPAMA).

6.9 Basıncı ayarlanması

• Basınç regülatörünü (ref. 7) kullanarak basınç ölçerde (ref. 6) basıncı ayarlayabilirsiniz.
• Ayarlı basınç, çabuk kilitlenir kaplinden (ref. 5) alınabilir.

6.10 Basınç şalterinin ayarlanması

Basınç şalteri fabrikada ayarlanır.

• En yüksek ayar değerine varıldığında (test evresinde imalatçı tarafından programlanmıştır) kompresör durur. Kompresör havayı kullanarak en az ayar değerine varıldığında otomatik olarak yeniden hareket eder.
• I/O düğmesi çevrilerek kapatılıncaya kadar bu otomatik döngüye göre kompresör çalışmaya devam eder.

7. TEMIZLIK VE BAKIM

Uyarı!

Makinede herhangi bir temizlik ve bakım çalışması yapmadan önce güç kablosunu çekin.

Uyarı!

Kompresör tamamen soğuyuncaya kadar bekleyin. Yanma tehlikesi!

Uyarı!

Herhangi bir temizlik ve bakım çalışmasından önce daima tankın basıncını giderin.

7.1 Temizlik

• Mümkün olduğunca emniyet cihazlarının kirlenmesini ve tozlanmasını önleyin. Makineyi temiz bir bezle silin veya makineye düşük basınçta sıkıştırılmış hava püskürtün.
• Kullandıktan hemen sonra makineyi temizlemenizi öneririz.
• Temizlik ajanları veya solventleri kullanmayın; bunlar makinenin plastik parçalarına hasar verebilir. Makinenin içine su girmemesini sağlayın.
• Temizlikten önce hortumu ve püskürtme aletlerini kompresörden ayırın. Kompresörü suyla, solventlerle veya vb. maddelerle temizlemeyin.

7.2 Kondansat (Şekil 10)

Yoğuşma suyu her gün drenaj vanası (ref. 11) (basınç tankının altında) açılarak boşaltılmalıdır.

1. Kompresörün Devre Dışı bırakıldığından emin olun.
2. Kolundan tutarak kompresörü drenaj vanasına doğru, vana tankın altında kalacak şekilde eğin.
3. Drenaj vanasını döndürerek vanayı açın.
4. Tüm nem uzaklaştırılncaya kadar kompresörü eğik tutun.
5. Boşaltım musluğunu kapatınız.

Uyarı!

Kondansatı çevreyle uyumlu bir biçimde uygun toplama noktasında bertaraf edin.

BAKIM ARALIKLARI
ÇALIŞMA	İLK 100 SAATTEN SONRA	HER 100 SATTE BİR
Emme tarafındani filtrenin temizliği ve	●	●
Kondansatör deposunun boşaltılması	Her gün ve çalışma sonunda.

7.3 Emniyet ventili (ref. 10)

Emniyet ventili, basınç tüpünün azami basıncına göre yarlanmıştır. Emniyet ventilinin ayarını değiştirmek çıkarmak yasaktır. Gerekli olduğu durumlarda devreye girmesini doğru fonksiyon edebilmesini sağlayabilmek için emniyet ventiline arada bir basılarak devreye alınacaktır. Basınlı havanın dışarı çıktığı duyulabilinceye halkadan çekin (Şekil 11). Sonra halkayı tekrar bırakın.

7.4 Depolama

Uyarı!

Fişi elektrik prizinden ayırın, cihaz ve ona bağlı olan tüm basınçlı hava takımlarını tahliye edin ve yoğuşmayı boşaltın. Kompresörü kapatın ve kompresörün yetkisiz kişilerce tekrar çalıştırılamayacak biçimde emniyete alındığından emin olun.

Uyarı!

Kompresörü sadece, yetkisiz kişilerin giremeyeceği kuru bir yerde depolayın. Daima dik olarak, sallanmayacak biçimde depolayın!

8. BERTARAF VE GERI DÖNÜŞÜM

Atık elektrikli ve elektronik ekipmanlar ile ilgili 2012/19/AB Yönergesi uyarınca.

Bu parçalar, özel işaretlenmiş kasalara atılmalıdır. Bu işaret ya cihaz üzerinde ya da cihaza ait kutunun üzerinde gösterilmiştir. Ürünün kendine has olan ömrünün sona ermesiyle birlikte diğer atıklardan ayrı olarak toplanılması gerekmektedir. Bundan dolayı tüketici cihazın ömrü tükendiğinde elektrik ve elektronik atıklara uygun olan özel yerlere atmaları yahut aynı özellikleri sahip yeni bir cihaz satın alındığında bire bir yenisiyle değiştirilmesi gerekmektedir.

Çevresel uygunluğa katkıda bulunmak ve olası olumsuz etkileri azaltmak ve kaçınmak amacıyla çevre ve sağlık açısından, farklı ve uygun bir şekilde toplanmış tüm cihazlar ve malzemeler geri kazanım ve/veya yeniden kullanım için geri dönüşüm işlemine tabi tutulurlar.

Yasalara aykırı bir şekilde ürünlerin atılması, tüketiciye, yürürlükte geçerli olan öngörülmüş cezaların uygulanmasını gerekli görür.

9. MÜMKÜN ANORMALLİKLER VE KABUL EDİLEN İLGİLİ MÜDAHALELER

Anormallik Sebep Müdahale
Kompresör duruyor ve bir kaç dakika sonra otonom olarak hareket ediyor.	Motorun aşırı ısınmasından dolayı termik koruyucu müdahalesi.	Kompresör soğumasını bekleyin. Mekanı havalandırın.
Kompresör bir kaç denemeden sonra duruyor.	Motorun aşırı ısınmasından dolayı termik koruyucu müdahalesi (marş sırasında fiş çıkması, yetersiz besleme gerilimi).	Marş durdurma enterüptörünü çalıştırın. Mekanı havalandırın. Bir kaç dakika bekleyin ve kompresör otonom olarak yeniden çalışmaya başlayacaktır.
Kompresör durmuyor ve emniyet valfı müdahalede bulunuyor.	Kompresörün anormal işleyişi veya basınç anahtarının işleyiş bozukluğu.	Fişi çıkartın ve Bakım Servisine başvurun.

Yapılacak her hangi başka bir müdahale, orijinal yedek parçaları talep edilerek yetkili Bakım Servislerinde icra edilmelidir. Makinayı kurcalamak emniyeti tehlikeye sokar ve ilgili garantiyi geçersiz kılar.

Garanti ve onarım.

Kusurlu mallar veya yedek parça gereksinimlerinde, lütfen alışverişinizi yaptığınız satış noktasına başvurunuz.
