HASZNÁLATI ÚTMUTATÓ KFK 35411 A2 Koenic

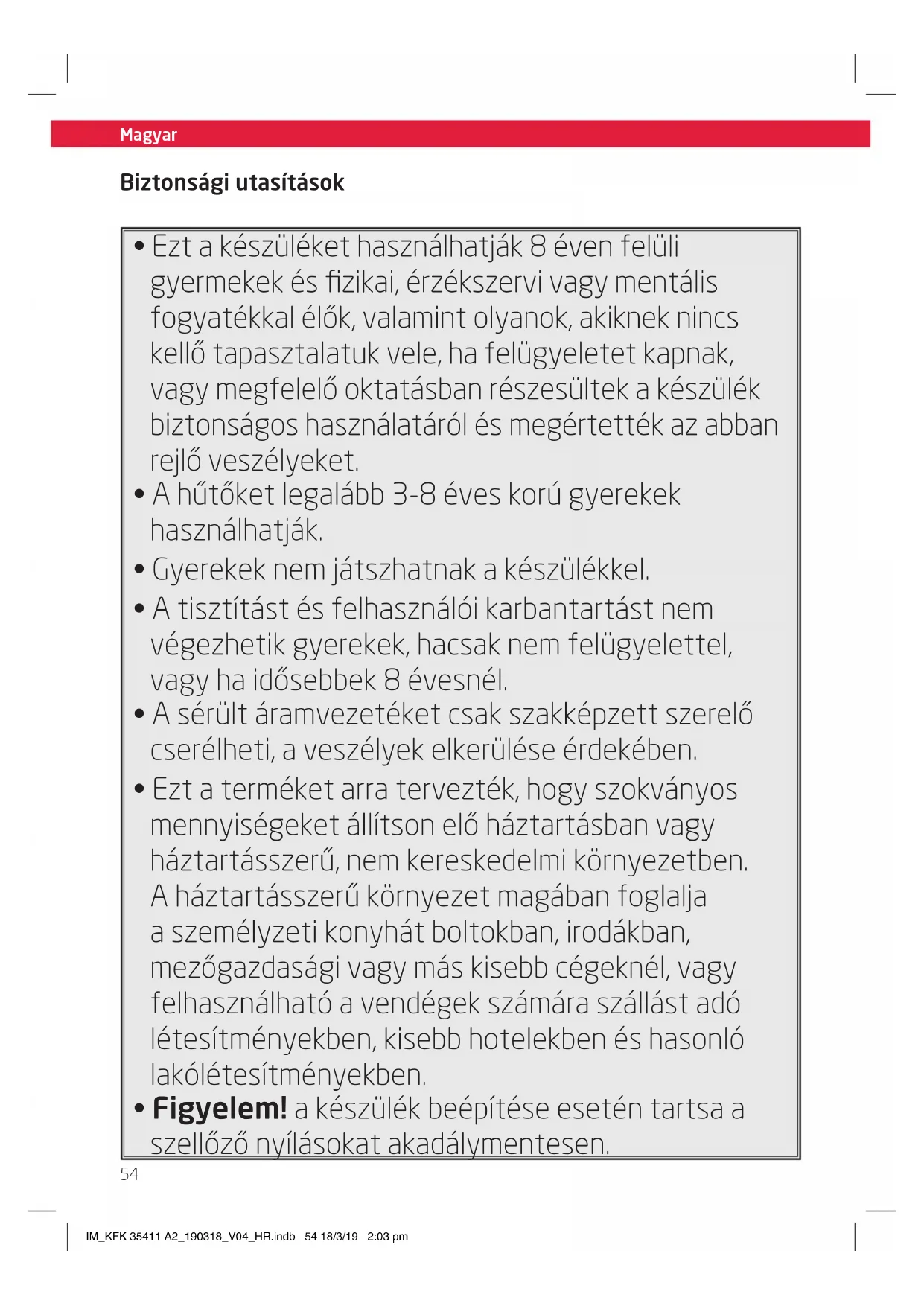

Biztonsági utasítások

• Ezt a készüléket használhatják 8 éven felüli gyermekek és fizikai, érzékszervi vagy mentális fogyatékkal élők, valamint olyanok, akiknek nincs kellő tapasztalatuk vele, ha felügyeletet kapnak, vagy megfelelő oktatásban részesültek a készülék biztonságos használatáról és megértették az abban rejlő veszélyeket.

• A hűtőket legalább 3-8 éves korú gyerekek használhatják.

• Gyerekek nem játszhatnak a készülékkel.

• A tisztítást és felhasználói karbantartást nem végezhetik gyerekek, hacsak nem felügyelettel, vagy ha idősebbek 8 évesnél.

• A sérült áramvezetéket csak szakképzett szerelő cserélheti, a veszélyek elkerülése érdekében.

• Ezt a terméket arra tervezték, hogy szokványos mennyiségeket állítson elő háztartásban vagy háztartásszerű, nem kereskedelmi környezetben. A háztartásszerű környezet magában foglalja a személyzeti konyhát boltokban, irodákban, mezőgazdasági vagy más kisebb cégeknél, vagy felhasználható a vendégek számára szállást adó létesítményekben, kisebb hotelekben és hasonló lakólétesítményekben.

• Figyelem! a készülék beépítése esetén tartsa a szellőző nyílásokat akadálymentesen. IM_KFK 35411 A2_190318_V04_HR.indb 54 18/3/19 2:03 pmMagyar

Biztonsági utasítások

• Figyelem! ne használjon olyan mechanikai eszközöket vagy más eszközöket, hogy felgyorsítsa a leolvasztási folyamatot, amiket a gyártó nem javasol.

• Figyelem! ne rongálja meg a hűtőkört.

• Figyelem! ne használjon elektromos eszközöket a termék élelmiszertároló részében, hacsak az nem olyan, amit a gyártó javasol.

• Ne tároljon a termékben robbanó anyagokat, mint amilyen a tűzveszélyes hajtógázzal rendelkező aeroszolos doboz.

• A lámpa nem cserélhető.

• Kövesse a Tisztítás és karbantartás fejezetben leírt utasításokat.

• Figyelmeztetés! A hűtőközeg és a szigetelő gáz gyúlékony. Amikor ártalmatlanítja a terméket, akkor csak az erre felhatalmazott gyűjtőhelyen tegye vagy vegye fel a kapcsolatot a kereskedőjével. IM_KFK 35411 A2_190318_V04_HR.indb 55 18/3/19 2:03 pmMagyar

Biztonsági utasítások

• Az élelmiszer-szennyeződés elkerülése érdekében vegye figyelembe az alábbi utasításokat: -Az ajtó hosszabb ideig tartó nyitva hagyása jelentős hőmérséklet-növekedést okozhat a készülék rekeszeiben. -Tisztítsa rendszeresen az élelmiszerrel érintkező felületeket és a vízelvezetés elérhető részeit. -Tisztítsa meg a víztartályokat, ha két napig nem használják őket; öblítse át a vízvezetékhez csatlakoztatott vízrendszert, ha nem vett belőle vizet 5 napja. -A nyers húst és halat megfelelő tartókban tárolja a hűtőben, hogy ne érintkezzenek más élelmiszerrel, vagy ne csöpögjenek rá másra. -A kétcsillagos mélyhűtőrekeszek előfagyasztott élelmiszerek tárolására, jégkrém tárolására és előállítására, valamint jégkockák előállítására alkalmasak. -Az egy-, két- és háromcsillagos rekeszek nem alkalmasak friss élelmiszer lefagyasztására. -Ha a hűtőszekrény hosszabb ideig üres marad, kapcsolja ki, olvassza ki, tisztítsa meg, szárítsa ki, majd maradjon nyitva az ajtaja, hogy ne képződjön penész a készülék belsejében. IM_KFK 35411 A2_190318_V04_HR.indb 56 18/3/19 2:03 pmMagyar

Biztonsági utasítások

1. Az első használat előtt figyelmesen

olvassa el ezt a használati utasítást, és adja tovább a termékkel. Figyeljen oda a terméken és a használati utasításban lévő figyelmeztetésekre. A készülék biztonságos használatára és karbantartására vonatkozó fontos információkat tartalmaznak.

2. Ne helyezzen nehéz tárgyakat a készülék

3. Soha ne merítse a készülék elektromos

alkatrészeit víz alá működtetés vagy tisztítás közben. Soha ne tartsa folyóvíz alá a készüléket.

4. Semmilyen körülmények között (pl. a

tápkábel károsodása, a termék leesése stb. esetén) ne kísérelje meg önmaga megjavítani a terméket. A szervizelés és a javítások elvégzéséhez lépjen kapcsolatba egy hivatalos szervizközponttal.

5. Az otthonában található hálózati

feszültségnek meg kell egyeznie a készüléken olvasható hálózati feszültséggel.

6. Csak a konnektorból való kihúzással

tudja teljesen leválasztani a terméket az elektromos hálózatról. Ügyeljen arra, hogy a tápcsatlakozó használható állapotban legyen.

7. Vigyázzon, hogy az áramvezeték

ne sérüljön, ha éles sarkokkal vagy kiszögellésekkel kerül kapcsolatba.

8. Tartsa távol a készüléket, beleértve

az áramvezetéket és a csatlakozót is, mindenféle hőforrástól, mint például sütők, főzőlapok, vagy más hőtermelő készülékek/ tárgyak.

9. Csak a csatlakozónál fogva húzza ki a

készüléket a konnektorból. A vezetéket ne húzza.

10. A készüléket húzza ki a konnektorból, ha

nem használja, ha hibát észlel, ha tisztítja, vagy mielőtt kiegészítő alkatrészeket szerel fel vagy le.

11. Csak száraz beltéri helységben használja a

készüléket, odakint soha.

12. Ez a termék nem alkalmas kereskedelmi

használatra. Csak otthoni használatra való.

13. Győződjön meg, hogy az elektromos

alkatrészek, feszültség alatt álló alkatrészek és az áramkábel nem kapnak nedvességet.

14. Ne használjon olyan alkatrészt, mely nem

ehhez a készülékhez lett mellékelve, illetve amit nem a gyártó ajánl!

15. Ne fedje le a készüléket használat közben.

16. FIGYELEM! A hűtőgép elhelyezésekor

figyeljen arra, hogy a hálózati kábel ne csípődjön be és ne sérüljön meg.

17. FIGYELEM! Ne tegyen elosztókat,

hosszabbítókat a készülék hátoldalára. Vigyázat! Tűzveszély! Gyúlékony anyagok. FIGYELEM! A készülék használata, karbantartása és ártalmatlanítása során, kérjük, figyeljen a bal oldalon elhelyezett piktogramra a készülék hátoldalán (hátfal vagy kompresszor). Ez a tűzveszély figyelmeztetés. A hűtőközeg- vezetékekben és a kompresszorban gyúlékony anyagok vannak. Kérjük, tartsa távol a készüléket tűzforrásoktól használat, karbantartás és ártalmatlanítás közben. IM_KFK 35411 A2_190318_V04_HR.indb 57 18/3/19 2:03 pm58 Magyar Gratulálunk! Köszönjük, hogy KOENIC terméket vásárolt. Kérjük, fi gyelmesen olvassa el ezt a használati útmutatót és tartsa meg későbbi használatra. Rendeltetésszerű használat Ez a termék csupán élelmiszerek és italok hűtésére és fagyasztására alkalmas. Bármilyen más felhasználás megrongálhatja az eszközt vagy sérüléseket okozhat. A termék csak háztartási célú használatra szolgál, nem kereskedelmi célú használatra lett tervezve. Az Imtron GmbH nem vállal felelősséget a termék nem körültekintő, illetve helytelen használatából, valamint a gyártó által meghatá- rozott rendeltetéstől eltérő használatból eredő, a készülékben vagy az Ön értékeiben bekövet- kezett károkért, vagy személyi sérülésekért. Az első használat előtt Óvatosan vegye ki a terméket és az alkatrészeket az eredeti csomagolából. Ajánlatos az eredeti csomagolást megőrizni, hogy abban tárolhassa a készüléket. Ha kidobja az eredeti csomagolást, legyen tekintettel a hatályos jogszabályokra. Ha bármilyen kérdése van a hulladékkezeléssel kapcsolatban, lépjen kapcsolatba a helyi hulladékkezelési központtal. Ellenőrizze, hogy a szállított alkatrészek hiánytalanul és épen megvannak-e. Ha a szállított termékek hiányosak vagy sérültek, azonnal lépjen kapcsolatba a viszonteladóval. A kicsomagolás után a Tisztítás és karbantartás fejeztben leírtak szerint járjon el. Ártalmatlanítás Ne tegye ezt a készüléket a válogatás nélküli kommunális hulladékba. Vigye el a villamos és elektronikus készülékek számára kijelölt WEEE gyűjtőpontba. Ha így tesz, segít megőrizni a természeti erőforráso- kat és védi a környezetet. További információért vegye fel a kapcsolatot az értékesítőjével vagy a helyi hatósággal. A hűtőgépet képzett szakembernek kell kiüríteni és ártalmatlanítani az országos és helyi szabályoknak megfelelően, mielőtt a készüléket kidobnánk. A csomag tartalma 1 x Kombinált hűtőszekrény és fagyasztó 1 x tojástartó 6 tojásnak 1 x Jégkocka tálca 1 × használati útmutató Vezérlők és alkatrészek

Hőmérséklet-szabályozó

Hálózati kábel csatlakozódugasszal (nem látható)

Állítható lábak, elöl

Ajtótálca (2x) Tartozékok

• Tojástartó 6 tojás számára (nem látható)

• Jégkockatartó (nem látható) IM_KFK 35411 A2_190318_V04_HR.indb 58 18/3/19 2:03 pm59 Magyar Elhelyezés

ábra Helyezze a terméket vízszintes és stabil felületre. Minden oldalnál tartsa be a minimális távolságot.

ábra Az egyenetlenséget az igazítható első lábakkal lehet kompenzálni.

ábra A hűtőszekrény négy üvegpolccal van ellátva, melyek igény szerint eltávolíthatók, húzza őket ki előrefelé. A három felső üvegpolc különböző magasságokban használható. Figyelmeztetés Ha a hűtőszekrényt szállítás vagy elhelyezés során oldalára fordítva tárolták, felállítva, függőleges pozícióban kell hagyni 12 órát mielőtt az áramvezetékhez csatlakoztatná. Használat

ábra Dugja be az áramkábelt a legközelebbi aljzatba. Megjegyzés: Hagyja a készüléket előhűlni 2-3 órát mielőtt ételt tárolna benne. Hűtőszekrény hőmérséklet beállítása

ábra A hőmérséklet-szabályozó elforgatásával állítható be a hűtőgép hőmérséklete. Ellenőrizze a beállított hőmérsékletet hűtőgép-hőmérővel. Állítsa be az ajtó oldalait Megjegyzés:

• Ha szükséges, és ha a helyiség is úgy kívánja, az ajtók nyílási iránya megváltoztatható. Ehhez kövesse az alábbi utasításokat a megadott sorrendben.

• Az alábbi eszközökre lesz szükség: Imbuszkulcs 13 mm, 8 mm-es csavarkulcs, csillagfejű csavarhúzó. Mivel a megfelelő szerszámok egyediek, az alábbi útmutatásokban nem kerülnek külön említésre.

• Ehhez a munkához más fedélre van szükség, amit a készülékkel együtt kínálunk.

• A biztonság kedvéért, vegye le az ajtó tálcáit, hogy nehogy megsérüljenek. Felső ajtó

Lazítsa meg és távolítsa el a bal és jobb oldali műanyag tokot. Csavarozza le a felső sarokvasat. Lecsavarozásnál tartsa a hűtőszekrény ajtaját erősen, különben megrongálódhat.

Húzza ki az ajtót és tegye puha és tiszta felületre. Alsó ajtó

Tartsa meg a fagyasztó ajtaját és távolítsa el a két csavart a középső csuklópántról.

Húzza a fagyasztó ajtaját felfelé és tegye puha és tiszta felületre.

Távolítsa el a fagyasztó rész feletti két tok befedést és a vakdugót a fagyasztó ajtajának tetején és tegye be őket a lyukakba a másik oldalon. IM_KFK 35411 A2_190318_V04_HR.indb 59 18/3/19 2:03 pm60 Magyar Hűtőszekrény alja Figyelem Húzza ki a hálózati dugaszt!

Döltse meg a hűtőszekrényt, hogy tudjon az alján dolgozni vagy helyezze a hűtőszekrényt teljesen a hátára. Győződjön meg, a háta puha és tiszta felületen fekszik. Csavarozza ki a lábakat mindkét oldalon egy imbuszkulccsal. Lazítsa meg a csavarokat és távolítsa el az alsó sarokvasat.

Távolítsa el a sarokpánt ellendarabját az ajtóütközővel a mélyhűtőajtó alján, és rögzítse a túloldalon. Távolítsa el a műanyag tokot a mélyhűtőajtó jobb felső oldalán, és dugja be a bal oldali lyukba.

Most csavarozza be a sarokpántot a bal oldalon. Csavarozza be a lábat a jobb oldalon. Állítsa a hűtőszekrényt vissza a lábára, és ha szükséges igazítsa meg. Az ajtó felszerelése Figyelem Miután a hűtőszekrényt visszahelyezte a lábaira függőleges pozícióba, várjon 2 órát mielőtt bedugná az áramba, hogy a hűtőrendszer visszanyerje teljes kapacitását.

Helyezze a fagyasztó ajtaját az alsó sarokpántra. Fordítsa meg a középső pántot, dugja bele a csavart az imént balról jobbra kicserélt műanyag tokba, és húzza meg a pántot. A fagyasztó ajtaja most rögzítve van. Ellenőrizze a helyes működést és a helyes illeszkedést.

Csavarozza ki a csavart a felső sarokpántból. Fordítsa meg a pántot, és csavarja be a csavart a másik oldalról az ütközőig. Távolítsa el a pánt ellendarabját az ajtóütközővel és műanyag tokkal a hűtőgépajtó alján, és csavarja rá a túloldalon. Távolítsa el a műanyag tokot a hűtőgépajtó jobb felső oldalán, és dugja be a lyukba a bal oldalon.

Helyezze a lyukat a hűtőgépajtó bal oldalán található műanyag tokba a középső pánt csavarjába, és tartsa az ajtót erősen. Tegye a felső sarokpánt csavarját a hűtőgépajtó tetején lévő, műanyag tokkal ellátott, erre szolgáló bal oldali lyukba. Csavarozza a felső sarokpántot a hűtőgéphez. Ellenőrizze a helyes működést és a helyes illeszkedést.

Tegye rá a tetőtokot a felső sarokpántra.

Rögzítse csavarhúzóval a bal oldali tokot a jobb oldalra. Energiamegtakarítási tippek

• Ne tegye a terméket hőforrás közelébe (fűtőtest vagy konyhai kályha, stb.).

• Győződjön meg, a levegő szabadon áramlik a hűtőszekrény és a fagyasztó körül.

• Ha jégréteg jelenik meg, olvassza le a terméket. A vastag jégréteg befolyásolja a hideg átadását, így az energiafogyasztás megnövekedik.

• Amikor kinyitja az ajtót, hogy ételt vegyen ki, csukja azt gyorsan vissza. A rövidebb ajtó nyitvatartás kevesebb jéglerakódást okoz a fagyasztó falain.

• Válassza ki a hőmérséklet-szabályozási beállítást a termékben elhelyezett mennyiségű áru szerint.

• Az élelmiszer tárolására használjon fiókokat, kosarakat vagy polcokat. Ha a termék energiafogyasztása hatékony, a fogyasztás minimalizálható. IM_KFK 35411 A2_190318_V04_HR.indb 60 18/3/19 2:03 pm61 Magyar Tisztítás és karbantartás Figyelmeztetés

• Tisztítás előtt húzza ki a terméket a hálózatból.

• Tisztításnál soha ne használjon oldószereket vagy súroló anyagokat, durva keféket, fémes vagy éles tárgyakat. Az oldószerek károsak az emberi egészségre és megtámadhatják a műanyag részeket, miközben a súroló tisztító anyagok és eszközök megkarcolhatják a felületet.

• Soha ne használjon olajat vagy zsírt az ajtótömítésnél. Egy idő után ez porózussá teszi.

• Ne használjon gőztisztító berendezést. A gőz kapcsolatba léphet a termék elektromos részeivel és rövidzárlatot okozhat.

• Tisztítsa meg a termék külső felületét egy enyhén nedves ronggyal és alaposan szárítsa meg.

• Győződjön meg, hogy a termék belsejébe nem jut víz (például a kapcsolón keresztül).

• Az ajtó tömítését csak vízzel törölje át és utána alaposan törölje meg.

• Az eltávolítható részeket, mint például üvegpolcok, ki lehet venni tisztítás céljából. Leolvasztás Ha a hűtőszekrény használata során hosszabb szünet jelentkezik, a következő lépéseket kell megtenni:

• Húzza ki a készüléket.

• Ürítse ki a terméket.

• Takarítsa ki a fagyasztó belsejét és hagyja kiszáradni.

• Óvatosan takarítsa meg az összes tartozékot (zöldséges rekesz, ajtó rekeszek, üvegpolcok, stb.)

• Hagyja az ajtót nyitva, hogy elkerülje a kellemetlen szagokat és a penész kialakulását. Műszaki adatok Feszültség : 220-240 V~ Frekvencia : 50 Hz Névleges áramerősség : 0,6 A Energiafogyasztás kWh/24h : 0,550 kwh kWh/év : 201 kwh Környezeti hőmérséklet : 16°C - 43°C Hűtőszekrény nettó űrtartalma : 185 L Fagyasztó nettó űrtartalma : 69 L Méret: 570 x 545 x 1800 mm Mélység nyitott ajtóval : 1044 mm Ezt a terméket úgy tervezték, hogy N-től T-ig terjedő klímaosztályban használják. Klímaosztály Környezeti hőmérséklet N +16 — +32 °C ST +16 — +38 °C T +16 — +43 °C IM_KFK 35411 A2_190318_V04_HR.indb 61 18/3/19 2:03 pm62 Magyar Hibaelhárítás Ha üzemeltetés közben bármilyen rendellenességet tapasztal, tekintse át a következő táblázatot. Ha a probléma nem oldódik meg a Megoldás részben foglaltak elvégzését követően, vegye fel a kapcsolatot a forgalmazóval. Probléma Lehetséges okok Megoldás A készülék nem működik •Megszakadt az áramellátás •Ellenőrizze az áramellátást A hőmérséklet a rekeszekben nem elég alacsony.

• Az ajtó nincs szorosan becsukva vagy túl gyakran kinyitják.

• Rendezze el újra az ételeket, hogy az ajtót szorosan be lehessen csukni.

• A környezeti hőmérséklet alacsonyabb 10 °C-nál vagy magasabb 43 °C-nál

• Ezt a terméket környezeti hőmérsékleten, 10°C - 43°C fok között kell működtetni. A víz a rekesz alsó részében gyűl össze

• Az étel kapcsolatba kerül a rekesz hátsó falával

• Tegye el az ételt vagy a tárolót a hátsó faltól A belső lámpa nem gyúl fel

• A lámpa meghibásodott •Vegye fel a kapcsolatot a szerviz központtal IM_KFK 35411 A2_190318_V04_HR.indb 62 18/3/19 2:03 pm63 Magyar EU Termék adatlap KFK 46411 A3 FZNF 1/1 A jelen termék adatlap a 3. cikk b) bekezdés, III. Függeléke szerinti a Bizottság 1060/2010/EU felhatalmazáson alapuló rendelete a 2010/30/EU európai parlamenti és tanácsi irányelvnek a háztartási hűtőkészülékek energiafogyasztásának címkézése tekintetében.

Szállító védjegyei KOENIC

Háztartási hűtő készülék modellek

Energiahatékonysági osztály

Közösségi ökocímke a Tanács 66/2010/EK rendelete szerint nem alk. Szimbólum Érték Egység f) Éves energiafogyasztás

AEc 174 kWh/év Tárolási űrtartalom és ha szükséges csillag besorolása minden rekesznek

Tároló friss élelmiszernek Vm 199 L Hűtő rekesz Vcc 19 L g) Jégkocka készítő rekesz és nulla csillag rekesz nem alk. L Egy csillagos rekesz

Két csillagos rekesz

Három csillagos rekesz

Fagyasztó rekesz (négy csillagos rekesz) V**** 97 L h) Tervezési hőmérséklet „más rekeszek” n/a Jégmentes állapotra vonatkozó adatok minden rekeszre:

Lenti rekesz nem alk. Bortároló rekesz nem alk. Tároló friss élelmiszernek igen

Jégkocka készítő rekesz és nulla csillag rekesz nem alk.

Egy csillagos rekesz nem alk.

Két csillagos rekesz nem alk. Három csillagos rekesz nem alk. Fagyasztó rekesz (négy csillagos rekesz) igen j) Tárolási idő meghibásodás esetén („hőmérséklet-növelési idő”) 20 h k) Fagyasztási képesség 15 kg/24h

Levegőben terjedő akusztikus zajkibocsátás

1 Háztartási hűtőszekrény készülék kategóriák: 1 = Hűtőszekrény egy vagy két tároló résszel friss élelmiszer számára; 2 = Hűtőszekrény alsó térrel, alsó rekesszel, hűtő készülékkel és bor tárolóval; 3 = Hűtőszekrény hűtő térrel és hűtőszekrény nulla csillagos rekesszel; 4 = Hűtőszekrény egy csillagos rekesszel; 5 = Hűtőszekrény két csillagos rekesszel; 6 = Hűtőszekrény három csillagos rekesszel; 7 = Hűtő egységek és fagyasztók; 8 = Fagyasztószekrény; 9 = Fagyasztóláda; 10 = Többcélú hűtő egység és más hűtő készülék. 2 Tartomány: A+++ (leghatékonyabbtól) D (legkevésbé hatékonyig) 3 Standard tesztelési eredmények alapján 24 óránál hosszabb időszakra. Az aktuális fogyasztás a készülék felhasználásától és helyétől függ. 4 * = rekesz -6°C vagy hidegebb; *** = Mélyhűtő tárolási rész -18°C vagy hidegebb; **** = Fagyasztó és mélyfagyasztó rész -18°C vagy hidegebb és legalacsonyabb fagyasztási képesség 5 „más rekesz” alatt az olyan rekeszt értjük, amely nem bortároló és, amelyet bizonyos élelmiszerek magasabb hőmérsékleten, pl.+ 14 °C fokon való tárolására terveztek. 6 Klímaosztály SN: Ezt a készüléket úgy tervezték, hogy + 10°C és +32°C közötti környezeti hőmérsékleten működjön; Klímaosztály N: Ezt a készüléket úgy tervezték, hogy + 16°C és +32°C közötti környezeti hőmérsékleten működjön; Klímaosztály ST: Ezt a készüléket úgy tervezték, hogy + 16°C és +38°C közötti környezeti hőmérsékleten működjön; Klímaosztály T: Ezt a készüléket úgy tervezték, hogy + 16°C és +43°C közötti környezeti hőmérsékleten működjön. KFK 35411 A2 KFK 35411 A2
