INSTRUKCJA OBSŁUGI KFK 35411 A2 Koenic

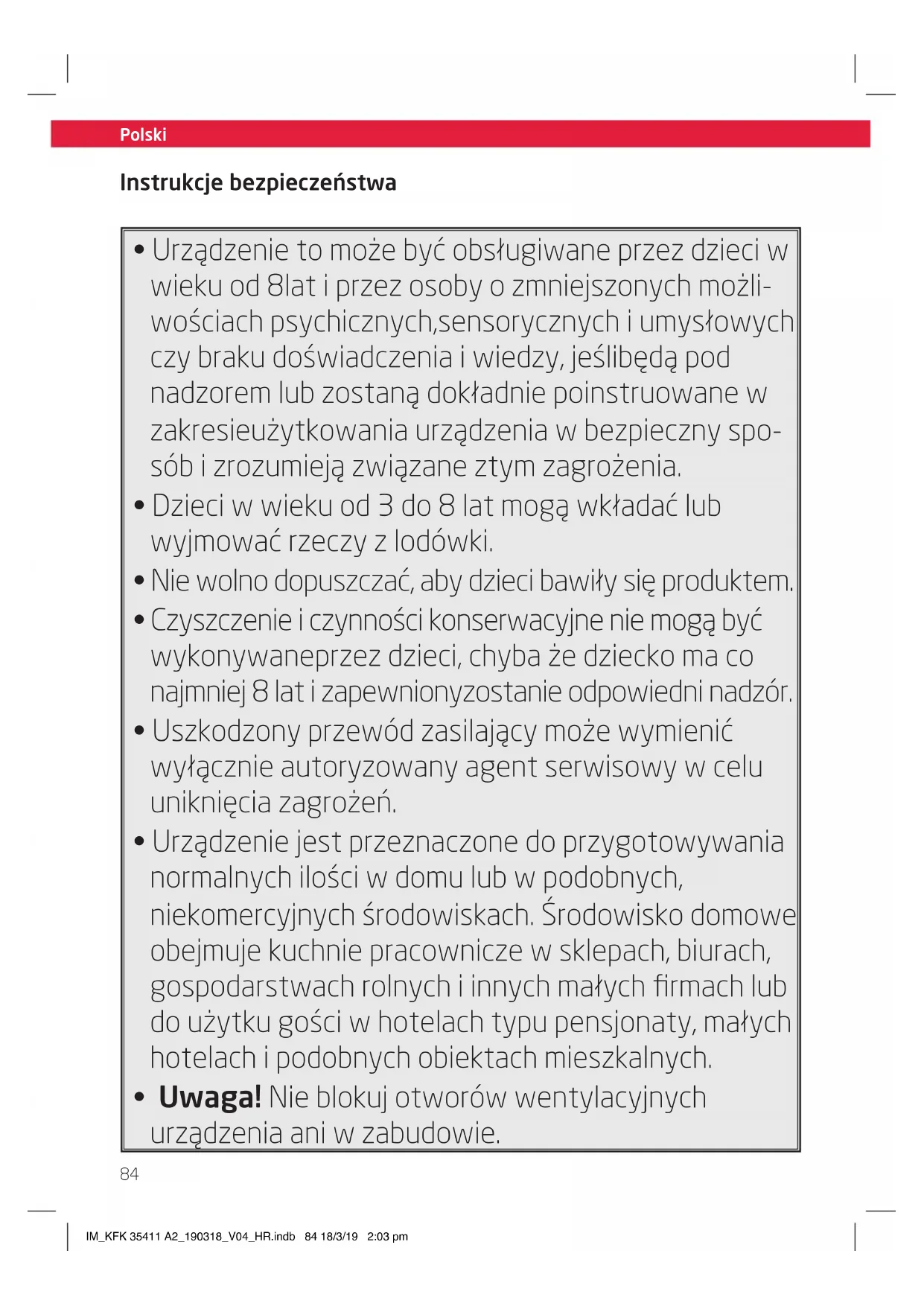

Instrukcje bezpieczeństwa

• Urządzenie to może być obsługiwane przez dzieci w wieku od 8lat i przez osoby o zmniejszonych możli- wościach psychicznych,sensorycznych i umysłowych czy braku doświadczenia i wiedzy, jeślibędą pod nadzorem lub zostaną dokładnie poinstruowane w zakresieużytkowania urządzenia w bezpieczny spo- sób i zrozumieją związane ztym zagrożenia.

• Dzieci w wieku od 3 do 8 lat mogą wkładać lub wyjmować rzeczy zlodówki.

• Nie wolno dopuszczać, aby dzieci bawiły się produktem.

• Czyszczenie i czynności konserwacyjne nie mogą być wykonywaneprzez dzieci, chyba że dziecko ma co najmniej 8 lat i zapewnionyzostanie odpowiedni nadzór.

• Uszkodzony przewód zasilający może wymienić wyłącznie autoryzowany agent serwisowy w celu uniknięcia zagrożeń.

• Urządzenie jest przeznaczone do przygotowywania normalnych ilości w domu lub w podobnych, niekomercyjnych środowiskach. Środowisko domowe obejmuje kuchnie pracownicze w sklepach, biurach, gospodarstwach rolnych i innych małych firmach lub do użytku gości w hotelach typu pensjonaty, małych hotelach i podobnych obiektach mieszkalnych.

• Uwaga! Nie blokuj otworów wentylacyjnych urządzenia ani w zabudowie. IM_KFK 35411 A2_190318_V04_HR.indb 84 18/3/19 2:03 pmPolski

Instrukcje bezpieczeństwa

• Uwaga! Nie używaj urządzeń mechanicznych, ani innych środków do przyspieszenia procesu rozmrażania, poza tymi, które zaleca producent.

• Uwaga! Nie uszkodź obiegu chłodzącego.

• Uwaga! Nie używaj urządzeń elektrycznych w komorze do przechowywania żywności, chyba, że są rekomendowane przez producenta.

• Nie przechowuj w tym urządzeniu materiałów wybuchowych, takich jak puszki z aerozolem, który zawiera łatwopalny propelent.

• Lampa nie jest wymienna.

• Prosimy zwracać uwagę na rozdział Czyszczenie i pielęgnacja.

• Ostrzeżenie! Czynnik chłodniczy i izolacyjny gaz dmuchający są łatwopalne. Produkt należy usuwać wyłącznie w autoryzowanym punkcie usuwania odpadów lub należy skontaktować się z przedstawicielem obsługi.

• Aby uniknąć skażenia żywności, proszę przestrzegać następujących zaleceń: -Otwarcie drzwi przez dłuższy czas może spowodować znaczny wzrost temperatury w przedziałach urządzenia. IM_KFK 35411 A2_190318_V04_HR.indb 85 18/3/19 2:03 pmPolski

Instrukcje bezpieczeństwa -Należy regularnie czyścić powierzchnie, które mogą mieć kontakt z żywnością i dostępnymi systemami drenażowymi. -Należy oczyścić zbiorniki czystej wody, jeśli nie były używane przez 48 godzin; a system wodny należy przepłukać poprzez podłączenie go do źródła wody, jeśli woda nie była pobierana przez 5 dni. -Przechowuj surowe mięso i ryby w odpowiednich pojemnikach w lodówce, tak aby nie stykały się z innymi produktami ani nie ociekały na nie. -Komory na mrożonki oznaczone dwoma gwiazdkami, nadają się do przechowywania wstępnie zamrożonych produktów spożywczych, przechowywania lub przygotowywania lodów i robienia kostek lodu. -Komory oznaczone jedną-, dwoma- i trzema gwiazdkami, nie nadają się do zamrażania świeżej żywności. -Jeżeli urządzenie chłodnicze pozostaje puste przez dłuższy czas, należy je wyłączyć, odszronić, oczyścić, wysuszyć i pozostawić otwarte, aby zapobiec rozwojowi pleśni w urządzeniu. IM_KFK 35411 A2_190318_V04_HR.indb 86 18/3/19 2:03 pmPolski

Instrukcje bezpieczeństwa

1. Przed pierwszym użytkowaniem zapoznaj

się uważnie z tą instrukcją obsługi, a sprzedając produkt przekaż ją nowemu właścicielowi. Zwróć uwagę na ostrzeżenia znajdujące się na produkcie i w tej instrukcji. Zawiera ona ważne informacje dotyczące Twojego bezpieczeństwa, użytkowania i utrzymania sprzętu.

2. Nie kłaść na produkcie żadnych ciężkich

3. W trakcie czyszczenia czy użytkowania

nigdy nie zanurzać podzespołów elektrycznych produktu w wodzie. Nigdy nie wkładać produktu pod strumień bieżącej wody.

4. Pod żadnym pozorem nie próbuj

naprawiać urządzenia samodzielnie (np.: uszkodzonego kabla zasilania, gdy produkt zostanie upuszczony, itp.). W celu dokonania napraw skonsultuj się z autoryzowanym serwisem.

5. Napięcie sieci zasilania musi być zgodne

z informacją o napięciu nominalnym, znajdującą się na tabliczce znamionowej produkt.

6. Tylko wyciągnięcie wtyczki z kontaktu

odłącza urządzenie całkowicie od sieci elektrycznej. Proszę się upewnić, że wtyczka znajduje się w dobrym stanie.

7. Unikać uszkodzeń kabla zasilania, które

mogą być spowodowane skręceniem się kabla czy jego kontaktu z ostrymi krawędziami.

8. Produkt ten wraz z jego kablem zasilania i

wtyczką trzymać z dala od wszystkich źródeł ciepła, takich jak np.: kuchenki mikrofalowe, płyty grzejne i inne urządzenia/obiekty wytwarzające ciepło.

9. Odłączać z gniazdka zasilania tylko poprzez

chwyt dłonią za wtyczkę. Nie ciągnąć za kabel.

10. Wyjmować wtyczkę z gniazdka, gdy

produkt nie jest używany, w przypadku uszkodzenia, przed podłączeniem lub odłączeniem akcesoriów oraz przed każdym czyszczeniem.

11. Produkt użytkować tylko w suchych

pomieszczeniach, nigdy na otwartym powietrzu.

12. Produkt ten nie nadaje się do zastosowań

komercyjnych. Jest przeznaczony jedynie do użytkowania w gospodarstwie domowym.

13. Upewnij się, że elementy elektryczne,

części pod napięciem i przewód zasilający nie zamoczą się

14. Należy używać wyłącznie części

dostarczonych wraz z urządzeniem lub zalecanych przez producenta.

15. Nie należy przykrywać urządzenia podczas

użycia. Niebezpieczeństwo pożaru!

16. OSTRZEŻENIE! Podczas ustawiania

urządzenia należy upewnić się, żeprzewód zasilający nie jest uszkodzony lub nie utknął wurządzeniu.

17. OSTRZEŻENIE! Nie umieszczaj wielu

przenośnych gniazd zasilających wpobliżu tylnej części urządzenia. Ostrzeżenie: Ryzyko pożaru! Materiały palne . OSTRZEŻENIE! Podczas użytkowania, serwisowania i utylizacji urządzenia należy zwrócić uwagę na symbol znajdujący się z lewej strony z tyłu urządzenia (tylny panel lub sprężarka). To jest ostrzeżenia o ryzyku spowodowania pożaru. W przewodach czynnika chłodniczego i sprężarce znajdują się łatwopalne materiały. Proszę trzymać się z dala od źródła ognia podczas użytkowania, serwisu i utylizacji urządzenia. IM_KFK 35411 A2_190318_V04_HR.indb 87 18/3/19 2:03 pm88 Polski Gratulacje! Dziękujemy za zakup produktu KOENIC. Prosimy o uważne przeczytanie tej instrukcji I zachowanie jej na przyszłość. Przeznaczenie To urządzenie jest odpowiednie tylko do chłodzenia i zamrażania żywności i napojów. Każde inne użycie może uszkodzić urządzenie lub spowodować obrażenia. Produkt ten jest przeznaczony wyłącznie do użytku domowego i nie nadaje się do użytku komercyjnego. Imtron GmbH nie bierze żadnej odpowiedzialności za uszkodzenie produktu, szkody majątkowe czy jakiekolwiek obrażenia ciała spowodowane nieostrożnym użytkowaniem produktu czy użytkowaniem produktu do celu innego niż ten określony przez producenta. Przed pierwszym użyciem Produkt wraz z wyposażeniem należy ostrożnie wyjąć z oryginalnego opakowania. Zaleca się zachowanie oryginalnego opakowania dla późniejszego przechowywania. W celu wyrzucenia oryginalnego opakowania należy postępować zgodnie z obowiązującymi przepisamia dotyczącymi utylizacji. W przypadku pytań dotyczących prawidłowej utylizacji należy zasięgnać porady w miejscowej gminie. Zawartość opakowania należy sprawdzić pod względem kompletności i uszkodzeń. W przypadku braku części w opakowaniu lub w razie stwierdzenia uszkodzeń należy skontaktować się z punktem sprzedaży. Po wypakowaniu urządzenia zapoznaj się z rozdziałem Czyszczenie i pielęgnacja. Utylizacja Nie wyrzucać urządzenia do ogólnego domowego kosza na śmieci. Należy je oddać w specjalnym punkcie zbiórki elektrycznego i elektronicznego przeznaczonego do recyklingu. W ten sposób przyczynią się Państwo do redukcji zużycia zasobów oraz do ochrony środowiska. Aby uzyskać więcej informacji na ten temat, proszę skontaktować się ze sprzedawcą lub odpowiednim urzędem. Czynniki chłodnicze muszą zostać opróżnione i zutylizowane przez wykwalifikowanego specjalistę zgodnie z przepisami krajowymi i lokalnymi przed zutylizowaniem urządzenia. Zawartość 1 lodówko-zamrażarka 1 pojemnik na 6 jaj 1 kostkarka do lodu 1 Instrukcja obsługi Sterowniki i części składowe

Tarcza nastawy temperatury

Zamrażanie (Zamrażarka)

Tacki zamrażarki (3x)

Przewód zasilania z wtyczką (nie pokazano)

Regulowane nóżki z przodu

Tacki drzwiowe (2x) Akcesoria

• Pojemnik na 6 jaj (nie pokazano)

• Kostkarka do lodu (nie pokazano) IM_KFK 35411 A2_190318_V04_HR.indb 88 18/3/19 2:03 pm89 Polski Instalacja Rys.

Umieścić urządzenie na twardej i stabilnej powierzchni. Zachowaj minimalne odległości ze wszystkich stron. Rys.

Wszelkie nierówności mogą być skompensowane przy użyciu regulowanych przednich nóżek. Rys.

Lodówka jest wyposażona w cztery szklane półki, które w razie potrzeby można wyjąć, ciągnąc je do przodu. Trzy górne szklane półki mogą być używane na różnych wysokościach. Ostrzeżenie Jeżeli lodówka była przechowywana, transportowana lub przechylana na boki podczas transportu lub instalacji, musi stać w pozycji pionowej przez 12 godzin przed podłączeniem do sieci. Obsługa Rys.

Włóż wtyczkę do odpowiedniego gniazdka elektrycznego. Uwaga: Przed włożeniem żywności pozwól, aby urządzenie się schłodziło wstępnie przez 2-3 godziny. Ustawianie temperatury lodówki Rys.

Obracaj pokrętłem nastawy temperatury, aby wyregulować temperaturę lodówki. Sprawdź nastawioną temperaturę termometrem. Dostosuj stronę otwierania drzwi Uwaga:

• Jeśli to konieczne i jeśli wymagają tego pomieszczenia, stronę zamontowania drzwi można zmienić. Aby to zrobić, postępuj zgodnie z poniższymi instrukcjami w podanej kolejności.

• Wymagane są następujące narzędzia: klucz sześciokątny 13 mm, klucz 8 mm, śrubokręt Philipsa Ze względu na wyjątkowość odpowiednich narzędzi, nie są one wymienione osobno w poniższych instrukcjach.

• Do tej czynności potrzebna jest inna osłona, która jest dostarczana z urządzeniem.

• Dla bezpieczeństwa wyjmij półki drzwiowe, aby zapobiec ich uszkodzeniu. Górne drzwi

Poluzuj i wyjmij plastykowe zatyczki po lewej i po prawej. Odkręć górną płytkę zawiasu. Podczas odkręcania upewnij się, że mocno trzymasz drzwi lodówki, w przeciwnym razie zostaną one uszkodzone.

Wyciągnij drzwi i połóż je na miękkiej i czystej powierzchni. Dolne drzwi

Przytrzymaj drzwi zamrażarki i odkręć dwie śruby na środkowym zawiasie.

Pociągnij drzwi zamrażarki do góry i połóż je na miękkiej i czystej powierzchni.

Zdejmij dwie zaślepki nad zamrażalnikiem i zatyczkę na górze drzwi zamrażarki i włóż je do otworów po przeciwnych stronach. IM_KFK 35411 A2_190318_V04_HR.indb 89 18/3/19 2:03 pm90 Polski Dno lodówki Ostrożnie Wyciągnij wtyczkę z kontaktu!

Przechyl lodówkę tak, abyś mógł pracować na dole lub całkowicie połóż lodówkę na płasko. Upewnij się, że tył jest umieszczony na miękkiej i czystej powierzchni. Odkręć stopki po obu stronach za pomocą klucza sześciokątnego. Poluzuj śruby i zdejmij dolną płytkę zawiasu.

Wyjmij część współpracującą kołka zawiasy z ogranicznikiem drzwiowym na dole drzwi zamrażarki i zamocuj tę część po przeciwnej stronie. Wyjmij tuleję plastykową na górze po prawej stronie drzwi zamrażarki i przełóż ją w otwór po stronie lewej.

Teraz przykręć płytkę zawiasy po lewej stronie. Przykręć nóżkę po prawej stronie. Postaw lodówkę z powrotem na nóżkach i wyreguluj w razie potrzeby. Montaż drzwi Ostrożnie Po ustawieniu lodówki na stojąco, odczekaj 2 godziny przed podłączeniem jej do sieci, aby umożliwić odzyskanie pełnej mocy układu chłodzenia.

Umieść drzwi zamrażarki na dolnej zawiasie. Przekręć zawiasę środkową, włóż sworzeń w tuleję plastykową drzwi zamrażarki poprzednio przełożoną z prawej na lewą i dokręć zawiasę. Drzwi zamrażarki są teraz zamocowane. Sprawdź prawidłowość działania i zamocowania.

Odkręć śrubę górnej zawiasy. Przekręć zawiasę i wkręć śrubę z drugiej strony, do zatrzymania Wyjmij część współpracującą kołka zawiasy z ogranicznikiem drzwiowym i tuleję plastykową na dole drzwi lodówki i zamocuj tę część po przeciwnej stronie. Wyjmij tuleję plastykową na górze po prawej stronie drzwi lodówki i przełóż ją w otwór po stronie lewej.

Ustaw otwór w tulei plastykowej po lewej stronie drzwi lodówki na kołek zawiasy środkowej i mocno przytrzymaj drzwi. Włóż śrubę górnej płytki zawiasy w wyznaczony otwór po lewej z tuleją plastykową na górze drzwi lodówki. Przykręć górną płytę zawiasy do lodówki. Sprawdź prawidłowość działania i zamocowania.

Przypnij zatyczkę pokrywy na górnej płytce zawiasy.

Przymocuj zatyczkę z lewej strony po prawej stronie za pomocą śruby. Porady dotyczące oszczędzania energii

• Nie umieszczaj urządzenia w pobliżu źródła ciepła (grzejnika lub kuchenki, itp.).

• Zapewnij swobodny przepływ powietrza wokół lodówki i zamrażarki.

• Jeśli utworzyła się warstwa lodu, rozmroź urządzenie. Gruba warstwa lodowa wpływa na rozprowadzanie chłodu, a zatem zużycie energii będzie wzrastać.

• Podczas wyjmowania jedzenia wystarczy tylko na krótko otworzyć drzwi. Krótszy czas otwierania drzwi powoduje, że na ściankach zamrażarki osadza się mniej lodu.

• Wybierz ustawienie temperatury w zależności od ilości wypełnienia urządzenia.

• Do przechowywania żywności użyj szuflad, koszy lub półek. Jeżeli energia produktu jest używana wydajnie, zużycie energii może zostać zminimalizowane. IM_KFK 35411 A2_190318_V04_HR.indb 90 18/3/19 2:03 pm91 Polski Czyszczenie i konserwacja Ostrzeżenie

• Przed czyszczeniem wyłącz urządzenie z prądu.

• Podczas czyszczenia nigdy nie używaj rozpuszczalników ani materiałów ściernych, twardych szczotek, metalicznych ani ostrych przedmiotów. Rozpuszczalniki są szkodliwe dla zdrowia ludzi i mogą atakować części z tworzyw sztucznych, natomiast ścierne materiały i narzędzia czyszczące mogą zadrapać powierzchnię (powierzchnie).

• Nigdy nie używaj oleju lub tłuszczu na uszczelkę. Z czasem stanie się ona porowata.

• Nie używaj urządzeń do czyszczenia na parę wodną. Para może wejść w kontakt z częściami elektrycznymi, powodując spięcie.

• Powierzchnie zewnętrzne produktu należy czyścić lekko wilgotną ściereczką, a następnie dokładnie wysuszyć.

• Upewnij się, że woda nie dostanie się do wnętrza urządzenia (np.: poprzez przełącznik).

• Przetrzyj uszczelkę na drzwiczkach tylko czystą wodą, następnie dokładnie osusz.

• Części wyjmowane, np.: szklane półki, można wyjąć do czyszczenia. Wycofanie z eksploatacji Jeżeli w pracy lodówki ma nastąpić dłuższa przerwa, należy wykonać następujące czynności:

• Odłącz urządzenie od prądu.

• Opróżnij urządzenie.

• Wyczyść wnętrze komory zamrażarki i pozostaw do wyschnięcia.

• Ostrożnie wyczyść wszystkie akcesoria (pojemniki na warzywa, pojemniki na drzwiach, szklane półki, itp.)

• Pozostaw drzwi otwarte, aby uniknąć tworzenia się nieprzyjemnych zapachów i pleśni. Dane techniczne Napięcie : 220-240 V~ Częstotliwość : 50 Hz Prąd znamionowy : 0,6 A Zużycie energii kWh/24h : 0,550 kwh kWh/rok : 201 kwh Temperatura otoczenia : 16°C - 43°C Pojemność lodówki netto : 185 L Pojemność zamrażarki netto : 69 L Wymiary: 570 x 545 x 1800 mm Głębokość przy otwartych drzwiach : 1044 mm Urządzenie to jest przeznaczone do montażu tylko w klasach klimatycznych od N do T. Klasa klimatyczna Temperatura otoczenia N +16 do +32 °C ST +16 do +38 °C T +16 do +43 °C IM_KFK 35411 A2_190318_V04_HR.indb 91 18/3/19 2:03 pm92 Polski Wykrywanie i usuwanie usterek Jeśli istnieją jakiekolwiek problemy podczas użytkowania, należy zapoznać się z poniższą tabelą. Jeśli problemów nie można rozwiązać według wskazówek w kolumnie Rozwiązanie, należy skontaktować się z producentem. Problem Możliwe przyczyny Rozwiązanie Urządzenie nie działa •Przerwa w zasilaniu •Sprawdź zasilanie Temperatura w komorach nie jest wystarczająco niska.

• Drzwi nie są do końca zamknięte lub są często otwierane.

• Ponownie ułóż żywność tak, aby drzwi były szczelnie zamknięte.

• Temperatura otoczenia jest niższa niż 10°C lub wyższa niż 43°C

• Produkt jest przeznaczony do pracy w temperaturze otoczenia od 10°C do 43°C Woda gromadzi się w dolnej części komory

• Żywność dotyka tylnej, wewnętrznej ścianki komory

• Odsuń żywność lub pojemnik od tylnej ścianki Wewnętrzna lampka nie świeci

• Lampka jest uszkodzona. •Skontaktuj się z centrum serwisowym IM_KFK 35411 A2_190318_V04_HR.indb 92 18/3/19 2:03 pm93 Polski Karta produktu UE

Informacje zawarte w niniejszej karcie produktu przedstawiono zgodnie z art. 3 lit. b) w związku z dodatkiem III do rozporządzenia delegowanego (UE) nr 1060/2010 Komisji w sprawie wypełnienia dyrektywy Rady Unii Europejskiej 2010/30/UE dotyczącej etykietowania urządzeń chłodniczych przeznaczonych dla gospodarstw domowych w odniesieniu do zużycia energii.

Znaki towarowe dostawcy KOENIC

Kategoria modeli urządzeń chłodniczych dla gospodarstw domowych

Klasa efektywności energetycznej

Wspólnotowe oznakowanie ekologiczne zgodnie z rozporządzeniem Rady (EWG) nr 66/2010 nie dot.

Symbol Wartość Jednostka

Roczne zużycie energii

Pojemność i jeśli to konieczne, oznaczenie gwiazdkowe ocena każdej komory

Komora piwniczna V cm nie dot. L Komora do przechowywania wina V wma nie dot. L

Miejsce do przechowywania świeżych produktów spożywczych

Komora do robienia kostek lodu i komora zero-gwiazdkowa

nie dot. L Komora jednogwiazdkowa V* nie dot. L Komora dwugwiazdkowa V** nie dot. L

Komora trzygwiazdkowa

Komora zamrażarki (komora czterogwiazdkowa)

h) Temperatura projektowa „innych komór” nie dot. Informacje na temat warunków bezszronowych dla każdej komory:

Inna komora nie dot.

Komora piwniczna nie dot.

Komora do przechowywania wina nie dot. Miejsce do przechowywania świeżych produktów spożywczych tak

Komora chłodząca tak

Komora do robienia kostek lodu i komora zero-gwiazdkowa nie dot.

Komora jednogwiazdkowa nie dot. Komora dwugwiazdkowa nie dot. Komora trzygwiazdkowa nie dot.

Komora zamrażarki (komora czterogwiazdkowa) tak

Czas przechowywania w przypadku awarii („czas wzrostu temperatury”)

godz. k) Zdolność zamrażania 15 kg/24h l) Klasa klimatyczna

Hałas akustyczny w powietrzu

1 Kategoria urządzeń chłodniczych dla gospodarstw domowych: 1 = Lodówka z jedną lub więcej komorami do przechowywania świeżych produktów spożywczych; 2 = Lodówka ze strefą piwniczną, komorą piwniczną, urządzeniem chłodzącym i szafką na wino; 3 = lodówka z chłodziarką i lodówka z komorą zero-gwiazdkową; 4 = lodówka z komorą jednogwiazdkową; 5 = lodówka z komorą dwugwiazdkową; 6 = lodówka z komorą trzygwiazdkową; 7 = Jednostki chłodzące i zamrażarki; 8 = Zamrażarka stojąca 9 = Zamrażarka skrzyniowa; 10 = wielofunkcyjne jednostki chłodzące i inne urządzenia chłodzące. 2 Zakres: A+++ (najwyższa klasa efektywności) do D (najniższa klasa efektywności) 3 Na podstawie standardowych wyników testów w okresie 24 godzin. Rzeczywiste zużycie zależy od zastosowania i lokalizacji urządzenia. 4* = komora -6°C lub niższa; *** = Komora przechowywania produktów głęboko zamrożonych -18°C lub niższa; **** = Komory zamrażarki i przechowywania produktów głęboko zamrożonych -18°C lub niższa i o minimalnej zdolności zamrażania 5 „inna komora” to komora, która nie jest obszarem do przechowywania wina i która jest przeznaczona do przechowywania niektórych produktów spożywczych w wyższej temperaturze, na przykład +14°C. 6 Klasa klimatyczna SN: To urządzenie jest przeznaczone do pracy w temperaturze otoczenia od +10°C do +32°C; Klasa klimatyczna N: To urządzenie jest przeznaczone do pracy w temperaturze otoczenia od +16°C do +32°C; Klasa klimatyczna ST: To urządzenie jest przeznaczone do pracy w temperaturze otoczenia od +16°C do +38°C; Klasa klimatyczna T: To urządzenie jest przeznaczone do pracy w temperaturze otoczenia od +16°C do +43°C KFK 35411 A2 KFK 35411 A2
