Terméktípus	Akkus fúró-csavarozó
Márka	Worx
Modell	WX174.2
Névleges feszültség	20 V Max (18 V névleges)
Üresjárati fordulatszám	0-430 / 0-1600 ford/perc (kétfokozatú)
Maximális nyomaték	50 Nm
Kuplungpozíciók száma	15 + 1 (fúrás)
Tokmány kapacitás	13 mm
Fúrási kapacitás acélban	13 mm
Fúrási kapacitás fában	35 mm
Súly	1,34 kg
Tápellátás	Lítium-ion akkumulátor (tartozék)
Töltő mellékelve	Igen
Fő funkciók	Fúrás fában, fémben és műanyagban; csavarozás és csavarok kicsavarása
Biztonság	Hallásvédelem, szemvédelem, porvédő maszk, kesztyű ajánlott; ravaszreteszelés
Világítás	Beépített LED
Karbantartás	Száraz ruhával tisztítani; a szellőzőnyílásokat tisztán tartani; nincs felhasználó által javítható alkatrész
Tartozékok	1 akkumulátor, 1 töltő, 1 övklip, 1 bitklip

Gyakran ismételt kérdések - WX174.2 WORX

Hogyan lehet sebességet váltani a Worx WX174.2 fúrón?

A fúró kétfokozatú sebességválasztóval rendelkezik. A lassú fokozatról (0-430 ford/perc) a gyors fokozatra (0-1600 ford/perc) való váltáshoz állítsa a kapcsolót a kívánt pozícióba (lásd a kézikönyv E ábráját). Győződjön meg róla, hogy a szerszám leállt, mielőtt sebességet váltana.

Hogyan helyezze be az akkumulátort a fúróba?

Az akkumulátor behelyezéséhez igazítsa a fogantyú vezetőjéhez, és tolja be, amíg be nem kattan. Eltávolításhoz nyomja meg a kioldógombot, és húzza hátrafelé (lásd az A2 ábrát).

Miért áll le a fúró, mielőtt a csavar teljesen meghúzódna?

Ellenőrizze a tokmány és a test között elhelyezkedő nyomatékbeállító gyűrűt. Az 1-15 pozíciók növekvő nyomatéknak felelnek meg. Ha a gyűrű alacsony pozícióban van, a nyomaték elégtelen. Forgassa el magasabb számra vagy a fúrás szimbólumra a maximális nyomaték eléréséhez (lásd az F ábrát).

Mit tegyek, ha az akkumulátor nem illik a töltőbe?

Az akkumulátor csak egy irányban helyezhető be. Forgassa addig, amíg szabadon be nem csúszik. Ha a töltő piros jelzőfénye világít, a töltés megkezdődött. Ha a jelzőfény nem világít, ellenőrizze, hogy az akkumulátor megfelelően van-e tájolva.

Mit jelent a LED-jelző villogása?

A LED-jelző gyorsan villog, majd leáll túlterhelés, túlmelegedés vagy gyenge akkumulátor esetén. Engedje el a ravaszt, hagyja lehűlni a szerszámot, vagy töltse fel az akkumulátort. A védelmi rendszer automatikusan megszakítja az áramellátást.

Hogyan állítsa be a meghúzási nyomatékot?

Forgassa el a nyomatékbeállító gyűrűt a kívánt pozícióra (1-15 csavarozáshoz, fúrás szimbólum a fúráshoz). Minél magasabb a szám, annál nagyobb a nyomaték. Fúráshoz használja a fúrás szimbólumot (lásd az F ábrát).

Hogyan lehet megfordítani a forgásirányt?

A forgásirány-váltó gomb a ravasz felett található. Előremenethez (csavarozáshoz) tolja balra; hátramenethez (csavarok kicsavarásához) tolja jobbra. Soha ne változtassa meg az irányt, amikor a tokmány forog (lásd a D ábrát).

Hogyan tisztítsa a fúrót?

Tisztítás előtt vegye ki az akkumulátort. Száraz ruhával törölje le a szerszámot. Soha ne használjon vizet vagy vegyszereket. Tartsa tisztán a szellőzőnyílásokat.

Milyen tartozékok járnak a WX174.2 modellhez?

A WX174.2 modellhez egy lítium-ion akkumulátor, egy töltő, egy övklip és egy bitklip tartozik. A dupla bitek nem tartozékok (ellenőrizze a csomagolást).

Hogyan kell újrahasznosítani a fúrót és az akkumulátort?

Az elektromos és elektronikus berendezések hulladékait nem szabad a háztartási hulladékkal együtt kidobni. A használt elemeket gyűjtőhelyen adja le. Az újrahasznosítással kapcsolatban kérdezze meg a helyi önkormányzatot vagy a viszonteladót.

HASZNÁLATI ÚTMUTATÓ WX174.2 WORX

• Nem minded keszülék tartalmazza valamennyi, a fentiekben felsorolt alkatrészt.

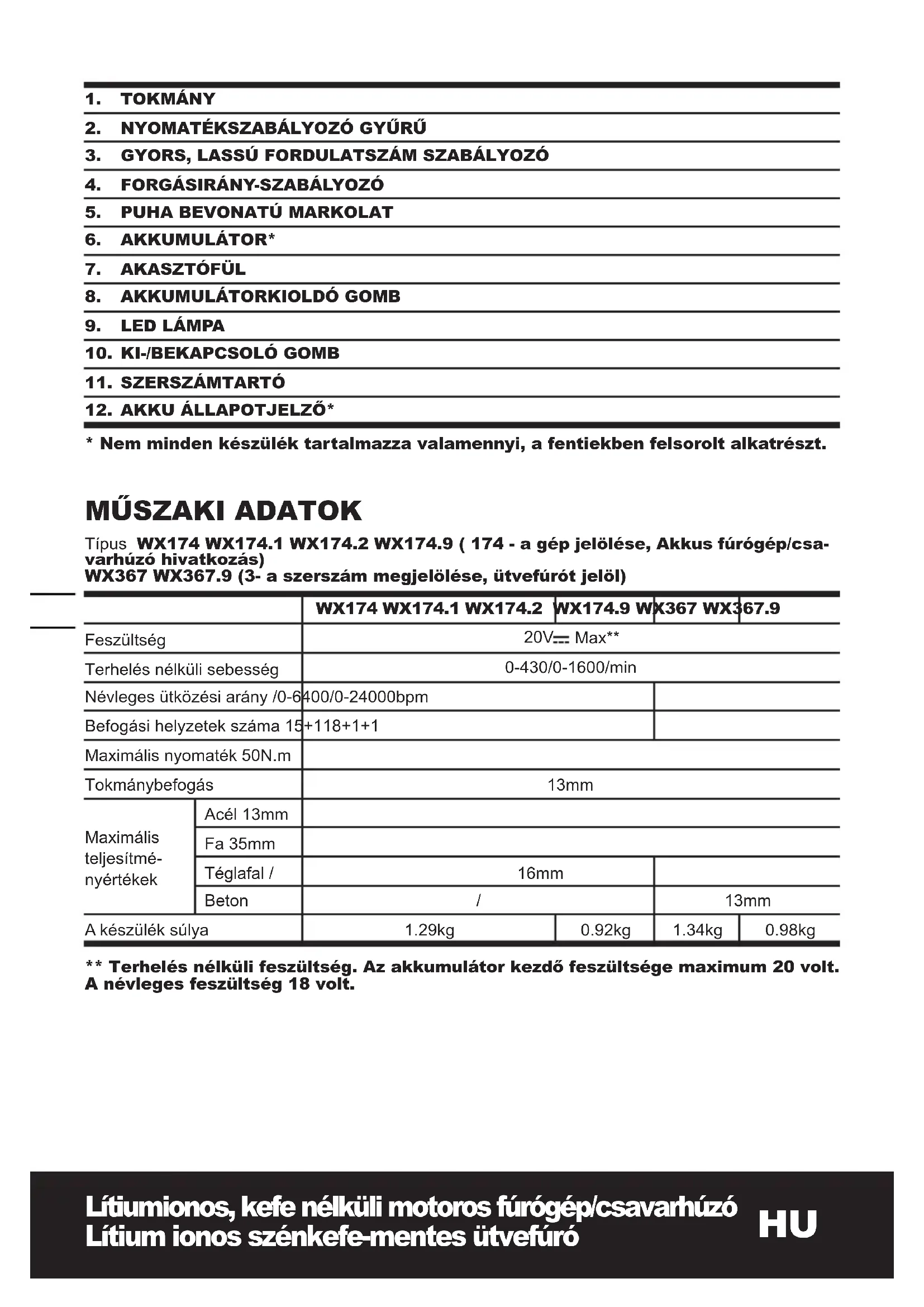

MUSZAKI ADATOK

Tipus WX174 WX174.1 WX174.2 WX174.9 (174 - a gép jalóse, Akkus fúrógép/csa-varhúzó hivatkozas)
WX367 WX367.9 (3- a szerszám megjelôse, utvefúrot jal)

		WX174 WX174.1 WX174.2	WX174.9 WX367 WX367.9
Feszültsg		20V= Max**
Terhelés nélküli sebesség		0-430/0-1600/min
Névleges utközési arány /0-6		400/0-24000bpm
Befogási helyzetek száma 15		+118+1+1
Maximális nyomaték 50N.m
Tokmánybefogás		13mm
Maximáliseteljesítme-nyörtékek	Acél 13mm
	Fa 35mm
	Téglafal /	16mm
	Beton	/	13mm
A készülék súlya		1.29kg	0.92kg
			1.34kg
			0.98kg

** Terhelés nélkūli feszültség. Az akkumulátor kezdő feszültsége maximum 20 volt. A névleges feszültség 18 volt.

A-súlyozású hangnyomásszint L	pA: 72dB(A)
A-súlyozású hangerő L	wA: 83dB(A)
KPA& KWA	3.0dB(A)
Viseljen fulvédelmet, ha a hangnyomásszint meghaladja a következő értéket	80dB(A)

REZGÉSÉRTEKEK

Az EN60745 szabvány szerint meghatározott összes rezgés (háromtengelyü vektorialis összug) a következő:

Fúrás fémbe	Rezgéskibocsátás ah=8.43m/s2
	Bizonytalanság K = 1.5m/s2

A hivatalos összesítét rezgésszint a szerszámok összehasonlítársa, illetve a kitettség elózetes felmérésére használtato.

FIGYELEM: Az elektramos kesziszerszám használata során a rezgéskibocsátás elterhet a fenti értéktól attól fuggöen, hogy a szerszámot hogyan használják. Az erték fugghet az alábbiaktól:

Hogyan hasznaljak a szerszámot, milyen anyagokat vagnak vagy furnak.

Az eszkocz jo allapotban van-e, megfeleloen karbantartjak-e.

Megfelelo tartozekokat hasznalnak-e az eszkooz, vigyaznak-e, hogy hegyes legyen es jo allapotban maradjon.

A markolat megfeleloen rogzul-e, hasznalnak-e rezgescillapito tartozekokat.

A szerszamot rendeltetesszeruien, kialakitasyanak es a jelen utasitasknak megfeleloen hasznaljak-e.

Ha a szerszámot nem kezelik megfeleloen, kéz-kar vibrácios szindromát okozhat.

FIGYELEM: A pontosság érdekében az expoziços szint becsült erté kéhez a valós használati

körülmények kozott figyembe kell venni a muködési ciklus valamennyi elemét, igy azt az idöt is, or a szerszám ki van kapcsolva, és amikor üresjáratban muködik. Ez a teljes munkaidószak nylatában jelentősen csökentheti az expozićós szintet.

A rezgéskockázatnak való kitettséget az alábbiakkal csökkentheti:

MINDIG éles vésôt, pengét, és hegyes furofejet használjon.

Az eszközt jelen utasításoknak megfeleloen tartsa karban, és vigyázzon a megfelelo konésre (ahol erreszükség van).

Ha rendszeresen hasznalja az eszkocz, vásároljon rezgéscsillapíto tartozékokat.

Kerülje az eszköz hasznalatát 10^ vagy alacsonyabb hörmséklen.

Ugy tervezze meg a munkajat, hogy a magas rezgesszámú eszközok hasznalatát igénylő feladatokat tobb napra ossza el.

TARTOZÉKOK

	WX174	WX174.1 WX	174.2 WX1	74.9 WX367	WX367.9
Töltő 111/1/
Akku 221/2/
Kétvégü Bit	1	1	/	1	1	1
Akasztofül	1	1	1	1	1	1
Szerszámartó	1	1	1	1	1	1
158 tartozékok	/	/	1	/	/	/

Javasoljuk, hovy a tartozékokat ugyanabból a boltól vásárolja meg, ahol a szerszámot is vásárolta. Jó minőségő, markás tartozékokat használjon. A tartozék típusát az elvégzendő munkának megfeleloen valassza meg. További részleteket a tartozék csomagolásán talál. Kérjen segít séget és tanácsot a bolti eladóktól.

BIZTONSGAGI ELOÍRÁSOK FÜRÖGEPEKHEZ

1. Ütvefúráshoz viseljen fulvedót. A zach a halóképesség elvesztéséhez gezethet.
2. Ha az eszközhöz kiegésztó markolato(ka)t mellekeltek, használa ja az(oka)t. A kontrollvesztés személyi sérulést eredményezhet.
3. Ha fennáll a veszély, hogy a vagóartozék rejtett gezetékeket érint, az elektromos késziszerszámottartsa szigetelt tapadófelület mellett. Ha a vagóartozék feszültseg alatt alló gezeték érint, az elektromos késziszerszám külso fémalkatrészei feszültseg alá kerültnek, aminek hatására a szerszám muködtője áramütest szenvedhet.

AZ AKKUMULÁTORRAL KAPCSOLATOS BIZTONSAGI FIGYELMEZTETÉSEK

a) Az akkumulátort ne szedje szét, ne nyissa fel és ne vágja meg.
b) Ne zárja rovidre az akkumulátort. Az akkumulátorokat ne tárolja oyan dobozban vagy fiókban, ahol rovidre zárhatják egymást, vagy valamilyen gezető anyag a rövidzárlatukat okozhatja. Az akkumulátorokat hasznalaton kivül tartsa

a fémtárgyaktól, peldául gemkapcsoktól,
pénzerméktól, kulcsoktól, szögektól,
csavaroktól vagy más kis fémtárgyaktól támol,
mert ezek összekapcsolhatják a polusokat. Az
akkumulator polusainak rovidzárlata égés- és
túzveszélyes.

c) Ne tegye ki honek vagy tuznek az akkumulátort. Ne tárolja kozvetlen napfényben.
d) Az akkumulátort ne tegye ki ütesnek.
e) Ha az akkumulator szivarog, vigyazzon, hogy a folyadek ne kerüljon a börre vagy szembe. Amennyiben a börre vagy szembe kerül, az erintett területet mossa le bő vizzel, és forduljon orvoshoz.
f) Az akkumulator vagy egy cella lenyelésesetén azonnal forduljon orvoshoz.
g) Vigyázzon, hogy az akkumulátor tiszta és száraz maradjon.
h) Ha az akkumulátor polusaira szennyezódes kerül, azt egy tiszta, száraz ruḥával torölje le.
i) Az akkumulátort használat elött fel kell tölteni. A toltést mindig azutasításoknak megfeleloen, helyes eljárast használa végezze.
j) Használaton kívül ne hagyja toltón az akkumulátort.
k) Hosszan tartó tárolást kovetöen a maximális teljesítmény elérse érdekében szükséges lehet, hogy az akkumuláort tõbSZör felTÜltse és lemerítse.
I) Az akkumulátor szobahomérskelen

(20^ ± 5^) hasznalva nyuktja a legjobb teljesitményt.

m) Az akkumulátorok
ártilmatlanitásakor a különboző
elektrokérmiai rendszereket különítse
el egymástól.
n) Csak a WORX altal javasolt toltovel toltse fel. Kizarolag a keszulekhez valo hasznalatra mellekelt toltot hasznalja. Ha egy adott akkumulatorhoz megfelelo toltot masik akkumulatorral hasznal, az tuzveszelyes lehet.
o) Ne használjon a készülékkel való használatra tervezettól eltérő akkumulátort.
p) Az akkumulátor gyermekektól távol tartandó.
q) Ōrizze meg a termékhez mellekeltutasításokat, a késöbbiekbenszüksége lehet ezekre.
r) Amikor a szerszámot nem használja, vegye ki belóle az akkumulátort.
s) Artalmatanitasnal megfeleloen jarjon el.

SZIMBÓLUMOK

	A sérülésveszélyCsökkentese árdekében a felhasználónak el kell olvasnia az utasításokat
	Figyelmeztétés
	Viseljen szemvédõt
	Viseljen fulvédõt
	Viseljen pormaszkot
	Viseljen védõszemüveget

Ne tegye ki esõnek vagy viznek

Ne obja tõzbe

Az elemeket ne obja ki, a lemerült elemeket vigye a helyi gyüjtõ- vagy üjrahasznösító pontokra

Fúrás

Csavarbehajtás

Ütvefúrás

Fa

Fém

Tégla

Magas fordulatszám

Alacsony fordulatszám

HASZNÁLATI UTASÍTÁSOK

MEGJEGYZES: Mielott a szerszámot használná, olvassa el figyelmesen az utasításokat.

RENDELTETÉS(MERT WX174 WX174.1 WX174.2 WX174.9)

Az eszkoczcsavarok behajtasareskilazitasa,valamintfa,femesmuanyagfurasahasznalhato.

RENDELTETES(MERT WX367 WX367.9)

Az elektramos keziszerszám teglában, betonban és termésköben vegzett utvefurásra, valamint fában, fémekben, keramikus anyagokban és műanyagokban vegzett furásra szolgál.

ÖSSZESZERELES ÉS MÜKÖDÉS

MÜVELET	ÁBRA
MÜKÖDTÉS ELÖTT
Akku tõltöttseg állapot ellenörzés Lásd A1 Ábra
Az akkumulátor eltávolítása Lásd A2 Ábra
Az akkumulátor feltöltése Lásd A3 Ábra
Az akkumulátor behelyzée S Lásd A4 Ábra
ÖSSZESZERELEŠ

A TOKMÁNY BEÁLLITÁSA

FIGYELEM: Tartozéckserekor minded esetben rögzítse a fokapsolót, és húzza ki a készüléket

a tapból. A keszülék bekapcsolása elott minded esetben Ellenőrizze le, hogy a szerszám

megfeleloen van befogva. A tokmány sérulése vagy a szerszám kilazulása sulyos személyi sérulést okozhat.

Szerszám-kivétel Lásd B1 Ábra
Szerszám-befogás Lásd B2 Ábra
Akasz—tofúl és szerszámartó rögzítés Lásd C1, C2, C3, C4 Ábra
MÜKÖDÉS
FORGÁSIRÁNY-SZABÁLYOZÓ FIGYELEM: Soha ne ványoztassa meg az irányt, miközben a tokmány forog, mindig varjon, amíg leáll!	Lásd D1,D2,D3. Ábra
KÉTFOKOZATÜ SEBESSÉGVÁLTÓ	Lásd E Ábra
NYOMATÉK és FÜRÁS, CSAVARBEHAJTÁS VAGY ÜTVEFURÁS BEÁLLITÁSA	Lásd F Ábra

LED JELZÖFÉNY

A hasznalat elott a LED lampa a fokapcsolo lenyomásával kapcsolhato be; az a fokapcsoló elengedese után 20 masodperccel automatikusan kikapcsol.

A szerszám és az akku biztonsági rendszerrel felszerelt. Ha a LED kontrollámpa gyorsan villog, majd kikapcsol, a rendszer az akku élettartamának meghosszabbitása erdekében automatikusan lekapcsoljá a készülék táplalását. Munkavégzsközen a készülék automatikusan leál, ha a készülék vagy az akku esetében az alábbi helyzetek egyike alakul ki:

• Tülterhelés: A keszülék használata tulságosan nagy aramfogyasztással jár. Ilyen esetben, kérjuk, engedje el a keszülék kapcsolójat, és fejezze be a keszülék tulterhelésével jaró munkát. Ezt követően a szerszám úból beindításához ismét nyomja meg a kapcsolót.
• Tülmelegedés: Ha a fent ismertetett esetben nem kapcsol be a keszülék, tulmelegedett vagy a keszülék, vagy az akku. Ilyen esetben az üjbóli bekapcsolás elöttt hagyja a szerszámot és az akkut eleggé kihülni.
• Nem megfelelo taplalas: Az akku fennmarado kapacitasa tulsagosan kevés, és a készülék nem muködk. Ilyen esetben vegye ki az akut, és toltse fel.

FIGYELEM: Nyomja meg a fokapcsolot a lampa bekapsolasahoz. Ellenorizze, hogy az elore-/hatrafele vezerlo a balos/jobbos allasban van-e.

HIBAELHÁRITÁS

1. MIERT NEM KAPCSOL BE A FÜRÓ, HA MEGNYOMOM A KAPCSOLÓT?

A ravasz felső részén található forgásirány-szabályozó lezt helyzetben van. Oldja fel a forgásirány-szabályozó: ehez állitsa a kivant forgási helyzetbe. Nyomja meg a ravaszt, és a fúró forogni kezd. (Lásd B Ábra)

2. A SZERSZÁM LEÁLL, MIELÖTT A CSAVART TELJESEN MEGHÜZTAM VOLNA. MIERT?

Ellenorizze a nyomatekszabalyozo gyurhelyzet. A nyomatekszabalyozo gyuruzs orso es a furotest kozott talalhat. Az 1-es allas a legalacsonyabb nyomatek (furocsavarozoe), a 15-es (WX174)/18-es (WX367) allas a legmagasabb nyomatek (furocsavarozoe). A- os pzicio furashoz hasznalatos. A- es pzicio Utvefuras hasznalatos. A legjobb eredmeny erdekuben allitsa a nyomatekszabalyozo gyurut magasabb allasba. (Lasd E Abra).

3. NEM TUDOM BELEHELYEZNI A TÖLTÖBE AZ AKKUMULÁTORT. MIERT?

Az akkumulatorCsak egy iranyban helyezheto be a toltobe. Forgassa el az akkumulatort, amig behelyezheto a nyilasba - ha a toltes elindul, a piros LED jelzofeny kigyullad.

4. MIERT VALTOZIK AZ AKKUMULATOR LEMERULESI IDEJE

A toltesi ido problemai (lasd feljebb), illetve az, ha az akkumulatort hosszabb ideje nem hasznalta, csokkenti az akkumulator mukodesi idejet. Ezt kijavithatja, ha nehanyszor feltolti es lemeriti a szerszamot. Ha nehez munkat vgeez, peldaul nagy csavarokat hajt be kemeny faba, az akkumulator tobb energiat hasznal, mint konnyebb feladatk eseten. Ne toltse az akkumulatort 0^ alatt vagy 45^ folott, mivel ez befolyasolja a teljesitmenyt.

KARBANTARTÁS

Bármilyen állitás, javitas vagy karbantartási müvelet elött vegye ki a szerszámól az akkumulátort.

A szerszámot nem szükséges megkenni vagy karbantartani.

A szerszám nem tartalmaz a felhasználo által javithato alkatrészeket. Soha ne használjon vizet vagy vegyi tiszṭítószerekket a szerszám tiszṭításához. Törölje tisztrá egy száraz ronggyal. A szerszámot mindig száraz helyen tárolja. Tartsa tisztn a motor szelloźonyilásait. Mindenszabályozóeszközt tartson pormentesen.

KÖRNYEZETVÉDELEM

A leselejtzeett elektromos keszülékek nem dobhatok ki a haztartasi hulladékkal. Ha

van a kölben elektramos hulladék gyüjtó udvar, vigye oda a készüléket. Az ujrahasznosítasi lehetosegekról tajekozódjon a helyi hatóságoknál vagy a kereskedönél.

MEGFELELOSEGI NYILATKOZAT

A gyártó,

POSITEC Germany GmbH

Kijelenti, hogy a termek:

Leirás: Akkus furogép

Tipus: WX174 WX174.1 WX174.2

WX174.9 (174 - a gép jelöse, Akkus fúrógép/csavarhúzó hivatkozas)

WX367 WX367.9 (3- a szerszám megjelólese, utvefúrót jalöl)

Rendeltetes: Furas/ Csavarok és anyak meghuzasa, valamint meglazitasa

Megfelela kovetkez'o iranyelveknek:

2006/42/EC

2004/108/EC

2011/65/EU

Az alábbi normáknek

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

A muszaki dokumentácio összeállitására jogosult személy:

Név: Russell Nicholson

Cim: Positec Power Tools (Europe) Ltd,

Helyettes fomernöke, Teszteles es minosités
