WX174.2 - Vŕtačka WORX - Bezplatný návod na obsluhu

Typ produktu	Bezdrôtová vŕtačka-skrutkovač
Značka	Worx
Model	WX174.2
Menovité napätie	20 V Max (18 V nominálne)
Voľnobežné otáčky	0-430 / 0-1600 ot./min (dve rýchlosti)
Maximálny krútiaci moment	50 Nm
Počet spojkových polôh	15 + 1 (vŕtanie)
Kapacita skľučovadla	13 mm
Kapacita vŕtania do ocele	13 mm
Kapacita vŕtania do dreva	35 mm
Hmotnosť	1,34 kg
Napájanie	Lítium-iónová batéria (súčasť balenia)
Nabíjačka v balení	Áno
Hlavné funkcie	Vŕtanie do dreva, kovu a plastov; skrutkovanie a odskrutkovanie
Bezpečnosť	Ochrana sluchu, zraku, protiprachová maska, odporúčané rukavice; uzamknutie spúšte
Osvetlenie	Integrovaná LED
Údržba	Čistiť suchou handričkou; udržiavať vetracie otvory čisté; žiadne diely opraviteľné používateľom
Súčasťou balenia	1 batéria, 1 nabíjačka, 1 pútko na opasok, 1 klip na násadce

Často kladené otázky - WX174.2 WORX

Ako zmeniť rýchlosť na vŕtačke Worx WX174.2?

Vŕtačka má dvojrýchlostný prepínač. Ak chcete prejsť z nízkej rýchlosti (0-430 ot./min) na vysokú rýchlosť (0-1600 ot./min), nastavte prepínač do požadovanej polohy (pozri obr. E v návode). Pred zmenou rýchlosti sa uistite, že je nástroj zastavený.

Ako vložiť batériu do vŕtačky?

Pri inštalácii batérie ju zarovnajte s vodidlom na rukoväti a zasuňte, kým nezaklapne. Na vybratie stlačte tlačidlo odomknutia a vytiahnite ju dozadu (pozri obr. A2).

Prečo sa vŕtačka zastaví skôr, ako je skrutka úplne dotiahnutá?

Skontrolujte krútiaci krúžok umiestnený medzi skľučovadlom a telom. Polohy 1 až 15 zodpovedajú zvyšujúcemu sa krútiacemu momentu. Ak je krúžok v nízkej polohe, krútiaci moment je nedostatočný. Otočte ho na vyššie číslo alebo na symbol vŕtania pre maximálny krútiaci moment (pozri obr. F).

Čo robiť, ak batéria nezapadá do nabíjačky?

Batériu je možné vložiť iba v jednom smere. Otáčajte ňou, kým voľne nezapadne. Ak sa rozsvieti červená kontrolka nabíjačky, nabíjanie sa začalo. Ak sa nerozsvieti, skontrolujte správnu orientáciu batérie.

Čo znamená blikanie indikátora LED?

Indikátor LED rýchlo bliká a potom sa zastaví v prípade preťaženia, prehriatia alebo slabej batérie. Uvoľnite spúšť, nechajte nástroj vychladnúť alebo nabite batériu. Ochranný systém automaticky vypne napájanie.

Ako nastaviť krútiaci moment?

Otočte krútiaci krúžok na požadovanú polohu (1 až 15 na skrutkovanie, symbol vŕtania na vŕtanie). Čím vyššie číslo, tým väčší krútiaci moment. Na vŕtanie použite symbol vŕtania (pozri obr. F).

Ako obrátiť smer otáčania?

Tlačidlo zmeny smeru sa nachádza nad spúšťou. Pre chod vpred (skrutkovanie) ho posuňte doľava; pre chod vzad (odskrutkovanie) ho posuňte doprava. Nikdy nemeňte smer, keď sa skľučovadlo otáča (pozri obr. D).

Ako čistiť vŕtačku?

Pred čistením vyberte batériu. Na utretie nástroja použite suchú handričku. Nikdy nepoužívajte vodu ani chemikálie. Udržiavajte vetracie otvory čisté.

Aké príslušenstvo je dodávané s modelom WX174.2?

Model WX174.2 sa dodáva s lítium-iónovou batériou, nabíjačkou, pútkom na opasok a klipom na násadce. Dvojité násadce nie sú súčasťou balenia (skontrolujte balenie).

Ako recyklovať vŕtačku a batériu?

Odpad z elektrických a elektronických zariadení sa nesmie vyhadzovať do domáceho odpadu. Použité batérie odovzdajte v zbernom mieste. Informácie o recyklácii získate na obecnom úrade alebo u predajcu.

NÁVOD NA OBSLUHU WX174.2 WORX

Ma-li byt tento nastroj používan pravidelné, zakupte antivibračné príslušenství.

** Napatie merané bez prevádkového zataženia. Pociatočné nabitie batrié dosa-huje maximálne 20Voltov. Nominálne napatie je 18Voltov.

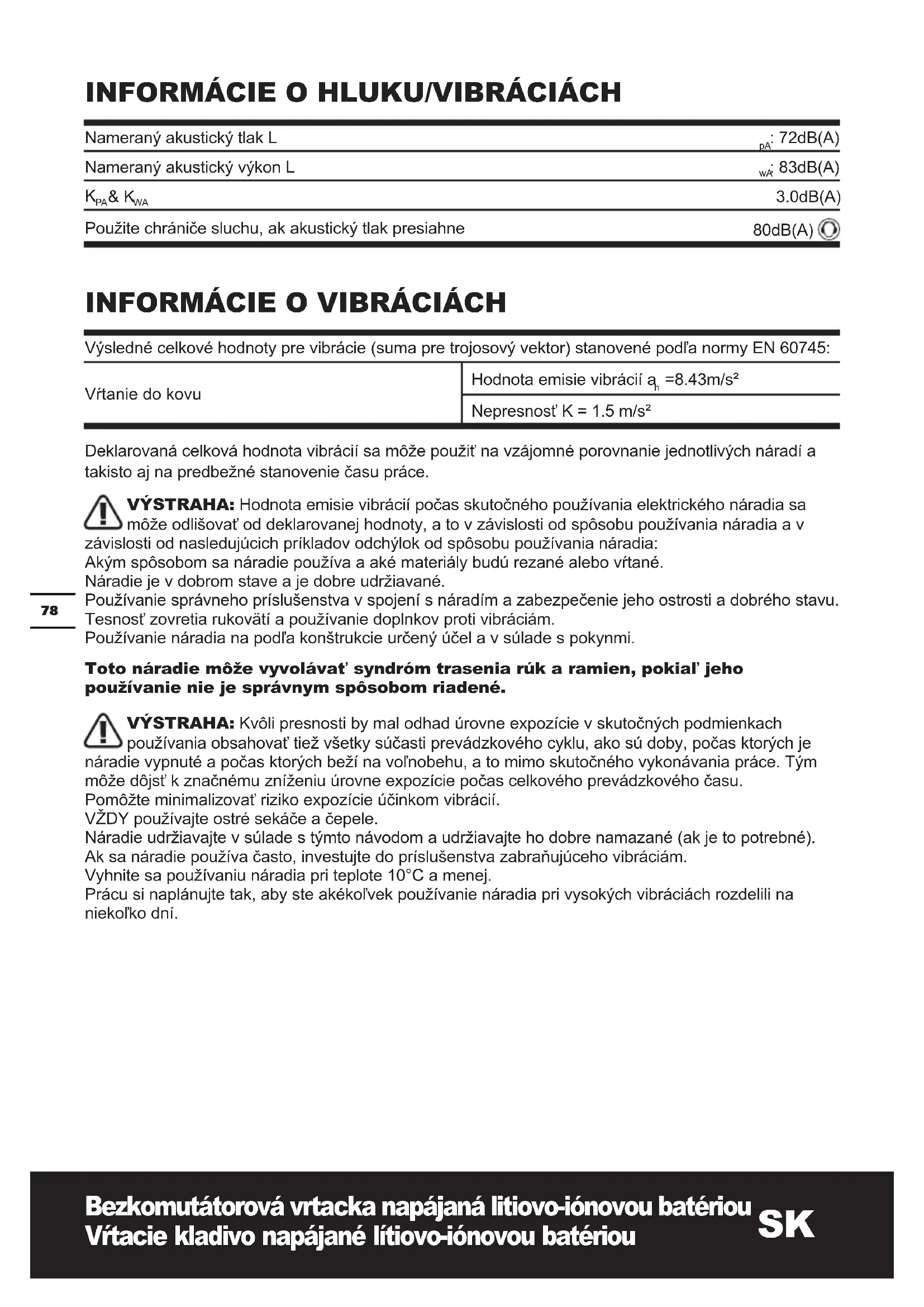

INFORMÁCIE O HLUKU/VIBRÁCIÁCH

Namerany akustický tlak L	pA: 72dB(A)
Namerany akustický vykon L	wA: 83dB(A)
KPA& KWA	3.0dB(A)
Použite chránicé sluchu, ak akustický tlak presiahne	80dB(A)

INFORMÁCIE O VIBRÁCIÁCH

Výsledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podl'ana normy EN 60745:
Vr'tanie do kovu	Hodnota emisie vibrácić \( a_h \)=8.43m/s2
	Nepresnost' K = 1.5 m/s2

Deklarovaná celková hodnota vibrácí saMZe použit' na vázajomné porovnanie Jednotlivych náradi a takisto aj na predebréné stanovenie Času práce.

VYSTRAHA: Hodnota emisie vibraci poças skutocného pouzivania elektrického náradia sa moze odlišovat od deklarovanej hodnoty, a to v závislosti od sposobu pouzivania náradia a v osti od nasledujucich prikladov odchylok od sposobu pouzivania náradia:

Akým spósobom sa náradie používa a aké materiały budu rezané alebo vītané.

Náradie je v dobrom stave a je dobre udržiavané.

Použivanie správného príslušenstva v spojení s náradim a zabezpečenie jeho ostrosti a dobrého stavu.

Toto náradie möze vyvolávat' syndróm trasenia ruk a ramien,Pokial' jeho používanie nie je správnym spôsobom riadené.

VYSTRAHA: Kvoi presnosti by mal odhad urovne expozicie v skutochnych podmienkach

používania obsahovat tiež věsetky sučasti prevádkového cyklu, ako su doby, počas ktorych je lie vypnuté a počas ktorych beží na volnobehu, a to mimo skutočného vykonávania práce. Tým dōjst k značnému zniženiu urovne expoźćie počas celkového prevádkového casu.

Pomózte minimalizovat' riziko expożcie učinkom vibráci.

Náradie udržiavajte v sulade s tymto námodom a udržiavajte ho dobre namazané (ak je to potrebné).

Ak sa náradie použiva ācasto, investujte do príslušenstva zabrañujúceho vibrráciám.

Vyhnite sa použivaniu náradia pri teplote 10^ a menej.

1. Pri práci s priklepovymi vřačkami používajte chraniče sluchu. Vystavenie nadternému hluku može spôsobit stratu sluchu.
2. Používajte pridavné rukováti, dodané s náradím. Ak stratîte nad náradím kontrolu, moze dojst k zraneniu osôb.
3. Tam, kde by sa nastroj pri praci mohol dostat' do kontaktu so zakrytymi vodičmi, naradie držte za izolované Časti pre uchopenie nárdia. Elektricky kontakt nastroja so „živým“ vodičom spôsobí, ze věsetky kovové Časti vṛtačky budú pod napātm.

BEZPECNOSTNÉ VAROVANIA TYKAJUCE SA BATERIJI

a) Nepokušajte sa demontovat', rozoberat' alebo Rozrezávat' batarie alebo jej clanky.
b) Bateriu neskratujte. Neukladajte baterie nahodne v skatuliach alebo v zasuvkach, kde by mohlo dojst' k ich vizajomnému skratovaniu alebo k skratovaniu sposobenému inymi predmetmi. Ak sa bateria nepoužíva,

udržujte ju v bezpečnej vzdialenosti od sponiek na papiere, minci, klúčov, klincov, skrutiek alebo in'ych mal'ych kovov'ych predmetov, ktoré možu spôsobit prepojenie kontaktov baterie. Skratovanie kontaktov baterie moze spôsobit popáleniny alebo požiar.

c) Nevystavujte batériu posobeni tepla alebo ohna. Vyvarujte sa skladovania batérii na otvorenom slku.
d) Nevystavujte bateriu mechanickym razom.
e) Ak dojde k uniku kvapaliny z baterie, zabrante tomu, aby sa tato kvapalina dostala do kontaktu s pokožkou alebo abyzasiahla oci. Ak dojde k takemu kontaktu,zasiahnute miesto umyte značným množstvom vody a vyhl'adajte lekárske osetrenie.
f) Ak dôjde k požitiu kvapaliny z bâtérié, vyhl'adajte okamžite lekárske ošetrenie.
g) Udrzujte baterie cisté aSuché.
h) Ak su svorky baterie znečisteni, utrite ich Čistou a suchou handrickou.
i) Bateria musi byt' pred použitim nabitá. Vždy postupujte podl'auveden'ychPokynov a použivajte správny postup nabijania.
j) Nenechavajte bateriu nabijat, ak nebude bateria pouzita.
k) Po dlhodobom uloženi budete moźno musiet' vykonat' niedkol'ko cyklov nabijania a vybijania, aby bateria

dosiahla svoj maximálny vykon.

I) Baturia poskytuje majvyssi vykon, ak sa pouziva pri beznaj izbovej teplate (20^ ± 5^) .
m) Pri likvidácii batérií oddlete od seba batérié s odlisnymi elektrochemickými systémami.
n) Vykonávajte nabijanie iba v nabijačke, ktorá je špecifikovaná spolocnost'ou WORX. Nepoužívajte inú nabijačku, než je nabijačka špecialne dodanova na použitie s týmtó zariadením. Nabijačka, ktorá je vchodné pre jeder typ bátéri, moze pri použítí iného typu bátéri vytvárat' riziko spôsobenia požiaru.
o) Nepoužívajte Žiadnu bateriu, ktorá nie je určená na použitie s týmto zariadením.
p) Ukladajte bataire mimo dosahu deti.
q) Uschovajte originálnu dokumentáciuk tomuto vyrobku na budúce odkazy.
r) Ak sa zariadenie nepoužíva, vyberte z neho bateriu.
s) Vykonávajte riadnu likvidáciu batérié.

SYMBOL

	Kvôli zníženiu rizika poranenia je potrebné, aby si používatěn rajpriv prečítal námod.
	Výstraha
	Používajte ochranu sluchu
	Používajte ochranné prostriedky zraku
	Používajte protiprachovú masku
	Používajte ochranné rukavice

	Nevystavujte dažd'u alebo vode
	Nevystavujte ohnu
Li-Ion Li-Ion	Batérié nezahadzujte. Vycerpané batérié odneste do miestneho zberného (recyklačného) miesta špeciálneho odpadu
	Vřtanie
	Skrutkovanie
	Příklepové vřtanie
	Drevo
	Kov
	Tehla
	Vysoké otáčky
	Nízke otáčky

NÁVOD NA POUŽITIE

POZNÁMKA: Pred tym, ako náradie použijete, precítajte si námod na použitie.

POUZIVANIE PODLA URCENIA(PRE WX174 WX174.1 WX174.2 WX174.9)

Toto náradie je urçéné na zaskrutkovávanie a uvolnovanie skrutiek, ako aj na vītanie do dreva, kovu a plastov.

POUZIVANIE PODLA URCENIA (PRE WX367 WX367.9)

Tato vrtacka je urcená na príklepové vītanie do tehál, betónu a kameña, rovnako ako na vītanie do dreva, kovu a plastu.

MONTAZ A OBSLUHA

VYKONÁVANÍ YUKON	OBRÁZOK
PRED ZAČATÍM PRACE
Kontrola stavu nabitia batérié Pozri Obr. A1
Vybratie batérié Pozri Obr. A2
Nabijanie batérié Pozri Obr. A3
Nasadenie batérié Pozri Obr. A4
ZOSTAVENIE

VAROVANIE: Pri vykonávani vymeny prislušenstva vždy zaistite spustaci spinač a odpojte náradie od napajacieho zdroja. Pred spustením náradia sa vždy uistite, ā je riadne upnuty pracovný nastroj. Poškodenie sklucovadla alebo uvolnéie pracovného nastroja moze viest' k spôsobeniu zranenia.

Vyberanie nastrojov	Pozri Obr. B1
Upínanie nastrojov	Pozri Obr. B2
Upevnenie háčika na remeža prichytky nastrojov	Pozri Obr. C1, C2, C3, C4
OBSLUHA
OVLÁDANIE SMERU OTÁČANIA DOPREDU/DOZADU VAROVANIE: Smer otáčania nikdy nemeće, kým sa motor otáča, počajte, kým sa stroj zastaví!	Pozri Obr. D1,D2,D3
DVOJRYCHLOSTNÁ PREVODOVKA	Pozri Obr. E
NASTAVENIE MOMENTU A OVLÁDANIE VRTANIA, SKRUTKOVANIA ALEBO PRÍKLEPOVÉHO VRTANIA	Pozri Obr. F

INDICATEUR LED

Pred Činnost'ou sa po slabom stlačeni hlavného vypínača rozsvieti LED indicátor a po 20 sekundách po uvojneni hlavného vypínača zhasne.

Toto náradie a báteria su vybavené ochranným systémom. Ak bude LED kontrlka rychlo blikat' a ked' zhasne, systém automaticicky odpoji napájanie náradia, aby bola predlžená prevádkováŽivotnost' bátérie. Náradie sa poças prace automaticky zastavi, ak sa dostane toto náradie alebo báteria do jegného z nasledujúcich stavov:

• Pretazenie: Naradie je ovladane sposobom, pri ktorom je odoberany abnormalne vysok y prud. V takej situacii uvolnite spustaci spina cna naradi a ukoncite pracu, ktora sposobila pretazenie naraia. Potom znovu stlacte spustaci spina c, aby došlo znovu k spusteniu naraia.
• Prehriatie: Ak nedojde pri vyssie uvedenom stave k spusteniu naradia, doslo k prehriatiu naradia a baterie. V takej situacii nechajte naradie a bateriu pred opatovnym stlacenim spustactieho spina ca dostatoene vychladnut.
• Nizke napatie baterie: Zostavajica kapacita baterie je prilis nizka a naradie nebude pracovat. V takom pripe dy verte bateriu a vykonajte jej nabitie.

VAROVANIE: Ak chcete vypnut svetlo, stlachte vypinač a uistite sa, ze otočné ovládač Doprodu/ Dozadu je v polohe Doprava/Dofava.

DOBRÉ RADY NA PRÁCUS NÁRADÍM

1. PRECO SA VRTAČKA NEOTÁCA, KED STLACÍM VYPÍNAC?

Posuvny spinač na hornej Časti vřtacky
prepínajúci smer otáčania je v polohe
zablokované. Odklukte spinač presunutím do
požadovaného smeru otáčania. Potlačte vypínač
a vřtacka sa začne otáčat. (Pozri Obr.B)

2. VRTACKA SA ZASTAVI SKOR, AKO JE SKRUTKA UPLNE PRITIAHNUTA. PRECO?

Overte nastavenie krutiaceho momentu na
nastavovacom kruzku, ktory sa nachadza
medzi sklučovadlom a telom vřtacky. Poloha 1
znamená majniží moment (silu na zakrucanie
skrutiek), poloha 15 (WX174)/poloha 18 (WX367)
poskytuje majvyší moment (silu na zakrucanie
skrutiek). Poloha je urcená na príklepové
vřtanie. Prispósobte nastavenie krutiaceho
momentu pre co najlepšie vysledky prestavenim
kruzku na vyšsiu hodnotu (Pozri obr. E).

3. NEDOKÁZEM DO NABÍJACKY ZASUNÜT BATERIU. PRECO?

Bateriu je mozné do nabijačkyzasunú't iba\ jednám smerom. Otočte bateriu tak, aby ju bolomoznézasunú't do štrbiny; počas nabijania by\ mal indikator svietí na Červeno.

4. PRECO SA VYDRZ JEDNOTKY BATERI MENI

Problémy s dlžkou nabijania, dlhsie obdobie nečinnosti možu znižit kapacitu bateri i a tym aj prevaldzkovy cas. Da sa to napravit, ak necháte baterie prejst niekolkymi cyklami nabitia a vybitia vo vrtačke. Náročné Činnosti, aka zakrácanie velkých skrutiek do tvrdého dreva, spotrebuju energiu baterie rychlejsie ako menej náročné Činnosti. Jednotku bateri nenabijajte pri teplote pod 0°C ani nad 45°C, inak to negativne ovplyvní jej vykon.

UDRZBA

Vase náradie si nevyžaduje ziadne dodatočné mazanie ani udžbu.

Vase náradie si nevyžaduje Žiadny servisné zásh. Svoje náradie nikdy nečistite vodou alebo chemickými Čistiacimi prostriedkami. Vytrite ho suchou handrou. Náradie ukladajte naSuchom mieste. Vetracie otvory motora udžiavajte Čisté. Ovladacie prvyk Žavujte prachu.

OCHRANA ZIVOTNÉHO PROSTREDA

Elektrické vyrobky sa nesmú likvidovat spolu s domácim oppadom. Recyklujte v zbernych miestach na tento učel

zriadenych. O moznosti recyklacia sa informujte na miestnych uradoch alebo u predajcu.

VYHLÁSENIE O ZHODE

Zodpovedá nasledujúcim smerniciam: 2006/42/EC 2004/108/EC 2011/65/EU

Spiña posudzované normy
EN 55014-1
EN 55014-2
EN 60745-1
EN 60745-2-1
EN 60745-2-2

Osoba oprávnézazostavenie technickéhsuboru:
Názov: Russell Nicholson
Adresa: Positec Power Tools (Europe)
Ltd,PO Box 152,Leeds,LS10 9DS,UK

Suzhou 2015/07/09
Allen Ding
Zastupca vrchnej konstrukčnej kancelária,
Testovanie & Certifikácia

1. MANDRIL
2. ENGATE VARIÁVEL
3. CONTROLDO DA ENGRENAGEMENT MECANICA
4. ROTACAO PARA DIANTE E REVERSAL
5. PEGA COM PUNHO MACIO
6. CONJUNTO DE BATERIAS *
7. GANCHO PARA CINTO
8. FECHO DO CONJUNTO DE BATERIA
9. LUZ
10. INTERRUPTOR DE LIGAR-DESLIGAR
11. CLIPE PARA BROCA

12. INDICADOR DE CAPACIDADE DA BATERIA*

13. Nem todos os acessórios ilustrados ou descriços está incluídos no Modelo fornecido.

DADOS TÉCNICOS
