WX174.2 - Borrmaskin WORX - Gratis bruksanvisning och manual

Produkttyp	Sladdlös borrskruvdragare
Varumärke	Worx
Modell	WX174.2
Nominell spänning	20 V Max (18 V nominellt)
Tomgångshastighet	0-430 / 0-1600 rpm (två hastigheter)
Maximalt vridmoment	50 Nm
Antal kopplingslägen	15 + 1 (borrning)
Chuckkapacitet	13 mm
Borrkapacitet i stål	13 mm
Borrkapacitet i trä	35 mm
Vikt	1,34 kg
Strömförsörjning	Litiumjonbatteri (ingår)
Laddare ingår	Ja
Huvudfunktioner	Borrning i trä, metall och plast; skruvning och lossdragning
Säkerhet	Hörselskydd, ögonskydd, dammmask, handskar rekommenderas; avtryckarlås
Belysning	Inbyggd LED
Underhåll	Rengöra med torr trasa; hålla ventilationsspringor rena; inga användarreparebara delar
Inkluderade tillbehör	1 batteri, 1 laddare, 1 bälteshållare, 1 bitshållare

Vanliga frågor - WX174.2 WORX

Hur ändrar jag hastigheten på Worx WX174.2 borrskruvdragaren?

Borrskruvdragaren har en tvåhastighetsväljare. För att växla från låg hastighet (0-430 rpm) till hög hastighet (0-1600 rpm), ställ omkopplaren på önskat läge (se Fig. E i manualen). Se till att verktyget är stoppat innan du växlar hastighet.

Hur sätter jag i batteriet i borrskruvdragaren?

För att installera batteriet, rikta in det mot handtagets styrning och tryck in tills det klickar på plats. För att ta bort det, tryck på upplåsningsknappen och dra det bakåt (se Fig. A2).

Varför stannar borrskruvdragaren innan skruven är helt åtdragen?

Kontrollera vridmomentinställningsringen mellan chucken och kroppen. Positionerna 1 till 15 motsvarar ökande vridmoment. Om ringen står på ett lågt läge är vridmomentet otillräckligt. Vrid den till en högre siffra eller till borrhastighetsymbolen för maximalt vridmoment (se Fig. F).

Vad gör jag om batteriet inte går i laddaren?

Batteriet kan bara sättas i på ett sätt. Vrid det tills det glider in lätt. Om laddarens röda lampa tänds har laddningen startat. Om lampan inte tänds, kontrollera att batteriet är rätt orienterat.

Vad betyder blinkande LED-indikator?

LED-indikatorn blinkar snabbt och stannar vid överbelastning, överhettning eller svagt batteri. Släpp avtryckaren, låt verktyget svalna eller ladda batteriet. Skyddssystemet stänger automatiskt av strömmen.

Hur ställer jag in åtdragningsmomentet?

Vrid vridmomentinställningsringen till önskat läge (1 till 15 för skruvning, borrhastighetsymbol för borrning). Ju högre siffra, desto större vridmoment. För borrning, använd borrhastighetsymbolen (se Fig. F).

Hur vänder jag rotationsriktningen?

Rotationsriktningsknappen sitter ovanför avtryckaren. För framåt (skruvning), tryck den åt vänster; för bakåt (lossdragning), tryck den åt höger. Ändra aldrig riktning medan chucken roterar (se Fig. D).

Hur rengör jag borrskruvdragaren?

Ta bort batteriet före rengöring. Använd en torr trasa för att torka av verktyget. Använd aldrig vatten eller kemikalier. Håll ventilationsspringorna rena.

Vilka tillbehör medföljer modell WX174.2?

Modell WX174.2 levereras med ett litiumjonbatteri, en laddare, en bälteshållare och en bitshållare. Dubbelbitshållare ingår inte (kontrollera förpackningen).

Hur återvinner jag borrskruvdragaren och batteriet?

Avfall från elektrisk och elektronisk utrustning får inte slängas med hushållsavfall. Lämna in använda batterier på en insamlingsplats. Rådfråga din kommun eller återförsäljare om återvinning.

BRUKSANVISNING WX174.2 WORX

• Alla tillbehör beskrivna eller avbildade nedan medfoljer inte standardprodukten.

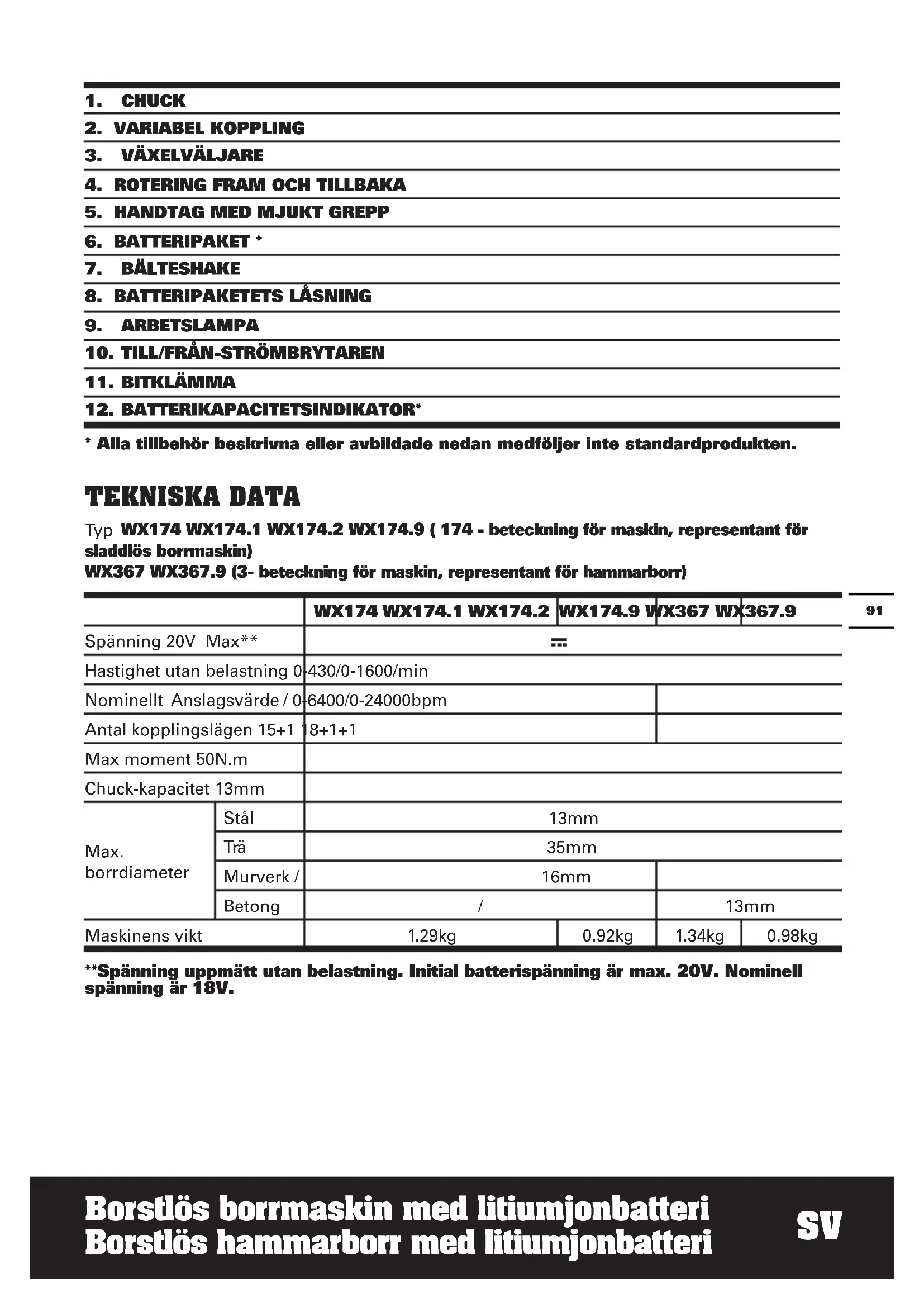

TEKNISKA DATA

Uppmätt ljudtryck L	pA: xxdB(A)
Uppmätt ljudstyrka L	wA: xxdB(A)
KPA& KWA	3.0dB(A)
Använd hörskénydd)när ljudtrycket ar over	80dB(A)

VIBRATIONSINFORMATION

Vibrationernas totalvärden (triax vektorsumma) ar fastställda enligt EN 60745:
Borra i metall	Vibrationsemissionsvärde ah=xxm/s2
	Osäkerhet K = 1.5m/s2

Det angivna totala vibrationsvardet kan anvandas for att jämföra olika verktyg med varandra somt vid en preliminär exponeringsutvärdering.

WARNING: Vibrationsemissionsvardet vid använding av maskinverktyg kan skilja sig at fran det deklarerade vardet beroende på hur verktyget används och beroende på foljande

exempel och andra variationer av hur verktyget används:

Hur verktyget används och materialet som verktyget används med.

Verktyget ar i bra skick och bra underhallet.

Använding av korrekt tillbehör till verktyget och sakerställandet att det ar vasst och i bra skick.

Beroende på hur tajt Åtdraget handtaget är och om nagra antivirusibrationstillbehör används.

Verktyget används som avsett enlicht konstruktionen och de här instruktionerna.

Detta verktyg kan orsaka hand-arm-vibrationsyndrom om det används på felaktigt sätt.

forhallanden vid anvandning oksa tas med for alla delar av hanteringscykeln sasom tiden

när verktyget ar avständt och när det körs på tomgang utan att utföra nagot arbete. Detta kan betydligt minska exponeringsnivān over den totala arbeitsperioden.

Hjälp for att minimera risken for vibrationsexponering.

Använd ALLTID skarpa mejslar, borrar och blad.

Underhäll verktyget i enlighet med dessa instruktioner ochhall det vãsmort (dar det ar nödvändigt).

Om verktyget ske anvandas regelbundet, investera i antivibrationstillbehör.

Undvik att använda verktyget i temperaturer på 10^ aller lagre.

Planera ditt arbetsschema for att sprida ut anvandning av kraftigt vbrerande verktyg over flera dagar.

TILLBEHÖR

	WX174	WX174.1	WX174.2	WX174.9	WX367	WX367.9
Laddare 1 1 1 / 1
Batteripaket 2 2 1 / 2
Dubbeländade bits 1	1 / 1 1 1
Hake 1 1 1	1 1 1
Bitklämma	1 1 1	1 1	1
158pc tillbehör	/	/	1	/	/	/

Vi reckomender att du koper dina tillbehör frän sama Återförsäljare som du köpteprodukten frän. Använd bra tillbehör med kvalitet av valkända marken. Valj tillbehör som passar den typ av arbete som du planerat att utföra. Läs på tillbehörens Förpackning for mera information. Din Återförsäljare kan också hjälpa dig och ge dig råd

SÄKERHETSFORESKRIFTER FÜR BORRSÄKERHET

1. Använd hörskyydd nár du slagborrar. Buller kan orsaka hörskador.
2. Använd hjälphandtag som följde med verktyget. Om du forlorar kontrollen über verktyget kan det medföra personskador.
3. Se till att använda vadderade greppytor när du arbetar med maskinen, särskilt dä verktyget kan skada dolda ledninger. Kontakt med spanningsforande ledninger kan leda till att användaren fär en elektrisk chock.

SÄKERHETSFORESKRIFTER FÜR BATTERIET

a) Ta inte isär batteriet, öppna inte heller batteriet aller sära på battericeller.
b) Kortslut inte batteriet. Forvara inte batteriet på att slarvigt satt i en lada)daret kan kortslutas ellr skadas av ledande material.
c) Exponera inte batteriet for eld ell er värme. Undvik Förvaring i direkt solljus.
d) Utsatt inte batteriet for mekanisk chock.

e) Om batteriet lacker, låt inte vätskan komma i kontakt med hud eller ögon. Om söändå skulle hända, skölj med mycket vatten och sök läkarhjalp.
f) Sök omedelbar lækarhjälp om nagon har svalt en battericell eller batteriet.
g) Håll batteriet rent och torrt.
h) Torka av batteriet om det blir smutsigt med en torr, ren trasa.
i) Batteriet mäste laddas fore användning. Använd den har bruksanvisingen for att ladda batteriet korrekt.
j) Låt inte batteriet stå på laddning när det inte används.
k) After lang tids användning kan det bli nödvändigt att ladda och ladda ur batterieet mga gänger for att na maximal prestanda.
I) Batterier fungerar bast när de används vid normal rumstemperatur (20°C ± 5°C).
m)När du kasserar batteriet, se till att hälla batterier med olika elektrokemiska system ifrän varandra.
n) Ladda endast med laddare av varumarket POSITEC. En laddare som passar for en viss typ av batteri kan fororsaka brandrisk vid anvandning tillsammans med ett annat batteri.
o) Använd inte ett batteri som inteär avsett für användning med det här verktyget.

p) Håll batteriet borta frän barn.
q) Behäll den ursprungliga braksanvisningen für fremtida användning.
r) Plocka ur batteriet fran verktyget dà det inte används.
s) Kassera batteriet på rätt sätt.

SYMBOLER

	Für att minska risiken für skadormxste användaren lasabruksanvisningen
	Varning
	Använd hörskelskydd
	Använd skyddsglasögon
	Använd skyddsmask
	Använd skyddshandskar
	Färe ej utsättas För regn eller vatten
	Färe ej uppeldas

Li-Ion Li-Ion	Kasta inte batterier i soptunnan. Lämna uttjänta batterier till din lokala uppsamlings eller Återvinningsstation.
T	Hammarbörning
	Skruvdragning
	Borrning
	Trä
	Metall
	Tegelsten
	Hög hastighet
	Låg hastighet

BRUKSANVISNING

OBS: Innan du anvander verktyget, las noga igenom braupsanvisingen.

ÄNDAMÄSENLIG ANVÄNDNING (För WX174 WX174.1 WX174.2 WX174.9)

Verktyget ar avsett for i- och urdragning av skruvar somt for borrning i tra, metall, och plast.

ÄNDAMÄSENLIG ANVÄNDNING (För WX367 WX367.9)

Maskinen ar avsedd for slagborrning i tegel, betong och sten somt for borning i trä, metall, keramik och plast.

MONTERING OCH DRIFT

ÅTGÄRD FIGUR
INNAN ENHETEN TAS I BRUK
Kontroll av batteriladdningstillständet Se. A1
Ta bort batteriet Se. A2
Ladda batteriet Se. A3
Sätta i batteriet Se. A4
MONTERING

JUSTERING AV CHUCKEN

WARNING: Sla alltid av lasknappen och koppla bort verktyget fran strömköllan innan du byter ut tillbehör. Försädra dig alltid om att delen sitter ordentlich fast pa verktyget innan du a den igen. Skador pa chucken ell er en los del kan orsaka persorskador.

-- Ta bort delarna Se. B1
-- Sätta in delarna Se. B2
Montering av bälteshaken och bitklämman Se. C1, C2, C3, C4
DRIFT
ROTERINGSKONTROLL FRAMÅT OCH BAKÅT VARNING: Försök aldrig ändera rotationsriktningen Near chicken roterar. Vänta tills den har stannatHLT!	Se. D1, D2, D3
VÄXEL FÜR TVÅ HASTIGHETER	Se. E
INSTÄLLNING AV MOMENTET BORRNING, SKRUVDRAGNING, HAMMARBORRNING	Se. F

HANTERING AV TILL/FRÄN-STRÖMBRYTARE

WARNING: Om borrmaskinen körs en langre period med lågt varvtil blir den invändigt mycket varm.

Se. G

LED LJUSINDIKATOR

Innan användningkommen LED-ljuset att aktiveras när Till/Frän-strömbrytaren ar lätt nedtryckt, och denkommen automatiskt att slås av 20 sekunder after att Till/Frän-strömbrytaren har släppt's upp. Verktyget och batteriet ar utrustade med ett skyddssystem. När LED-ljuset blinkar snabbt och)darefter stängs avkommen systemet direfter automatiskt att koppla bort strömmen fran verktyget for att Förlänga batteriets livslängd. Verktygetkommen att stanna automatiskt under användning ifall det och/eller batteriet ar utsatt for nagon av foljande situationer:

• Überladdning: Verktyget hanteras pa ett satt som fär det att använda abnormt mycket ström. I handelse av detta scenario: slå frän väljaren pa verktyget och avsluta användningen som fick verktyget att bli overladdat. Slå direfter tillbaka väljaren igen for att starta om verktyget.
• Überhetting: I handelse av scenariot oven, om verktyget inte startar kan det och batteriet vara overhettade. Om detta intraffar: lát verktyget och batteriet kylas ned innan du slár på strömmenigen.
• Låg spanning i batteriet: Den Återstående kapaciteten i batteriet ar För låg vilket gör att verktyget inte kan användas. I handelse av detta sö avlågsna och ladda upp batteriet.

WARNING For att slå pa ljuset, tryck pa Till/Frän-strömbrytaren och fösakra dig om att rotationskontrollen star i laget höger/vänster.

FELSÖKNING

1. VARFÖR STARTAR INTE BORRMASKINEN NÄR JAG TRYCKER PÅ STRÖMBRYTAREN?

Kontrollera laget pa riktningsvaljaren ovanfor strombrytaren. Den kanske star i mellanlaget (lAst). Flytta valjaren till ett av sidolagena och forsok borra genom att trycka pa strombrytaren (Se.B).

2. VARFÖR STANNAR BORRMASKINEN INNAN SKRUVEN ÄR HELT IDRAGEN?

Kontrollera lagetpargen for momentinstallingnsom sitter mellanchicken ochborrmaskinen.Lage 1 ger det minsta momentet,lage 15 (WX174)/lage 18 (WX367) det storsta momentet for skruvdragning. Lage aravsettforborrning.Positionfarr forhammarborrningsdrift.Vrid ringen for momentinstallingtillett Hogre vardeforatt fabbastaresultat.(Se.E).

3. JAG KAN INTE PASSA IN BATTERIET BATTERILADDAREN. VARFÖR?

Batteriet kan sattas in i laddaren endast i en riktning. Rotera batteriet tills det kan sattas in i facet, den roda LED-lampan borb tandas nar batteriet laddas.

4. ORSAKER TILL ATT BATTERIPAKETEN VARAR OLIKA LANGE

Laddningsproblem som beskrivs ovan och om batteripaketet legat lagrat och inte anvants under en lang tid minskar batteriets driftstid. Detta kan atgårdas genom att laddas och laddas ur flera gänger genom att maskinen används och laddas upprepade gänger. Om maskinen belastas hårt, t.ex. genom att stora skruvar dras in i hårt trä, forbrukas batteriets energia snabbareän vid lätt belastning. Ladda inte batterierna vid temperaturer under 0^ aller over 45^ eftersom detta paverkar egenskaperna.

UNDERHÄLL

Avlagsna batteripaketet fran verktyget innan du utfor相关政策 av justering, service aller underhall.

Ditt verktyg kraver inte extra smörjning aller unterhäll.

Det finns inga delar som kan repareras i verktyget. Använd aldrig vatten eller kemiska medel for att rengöra verktyget. Torka rent med en torr trasa. Förvara alltid verktyget på en torr plats. Håll motorns ventilieringsöppninger rena. Håll alla knappar fria frän damm.

MILJÖSKYDD

Uttjänade elektriska maskiner fär inte kasseras som hushållsavfall. Använd atervinningsfaciliteter om det finns

tillgangligt. Kontrollera med din Återförsäljare eller vilka lokala foreskrifter som foreligger.

DEKLARATION OM ÖVERENSSTÄMMELSE

Personen som godkänts att sammanställa den tekniska kosten.

Namn Russell Nicholson
Adress Positec Power Tools (Europe)
Ltd, PO Box 152, Leeds, LS10 9DS, UK

Suzhou 2015/07/09
Allen Ding
Vice chefsingenjör, tester och certifiering
