Tipo di prodotto	Trapano avvitatore a batteria
Marca	Worx
Modello	WX174.2
Tensione nominale	20 V Max (18 V nominali)
Velocità a vuoto	0-430 / 0-1600 giri/min (due velocità)
Coppia massima	50 Nm
Numero di posizioni della frizione	15 + 1 (foratura)
Capacità del mandrino	13 mm
Capacità di foratura nell'acciaio	13 mm
Capacità di foratura nel legno	35 mm
Peso	1,34 kg
Alimentazione	Batteria agli ioni di litio (inclusa)
Caricabatterie incluso	Sì
Funzioni principali	Foratura nel legno, nel metallo e nei materiali plastici; avvitatura e svitatura
Sicurezza	Protezione uditiva, oculare, maschera antipolvere, guanti consigliati; blocco del grilletto
Illuminazione	LED integrata
Manutenzione	Pulire con un panno asciutto; mantenere pulite le fessure di ventilazione; nessuna parte riparabile dall’utente
Accessori inclusi	1 batteria, 1 caricabatterie, 1 supporto da cintura, 1 clip per punte

Domande frequenti - WX174.2 WORX

Come cambiare la velocità sul trapano Worx WX174.2?

Il trapano è dotato di un selettore a due velocità. Per passare dalla velocità lenta (0-430 giri/min) a quella rapida (0-1600 giri/min), posizionare l'interruttore sulla posizione desiderata (vedere Fig. E del manuale). Assicurarsi che l'utensile sia fermo prima di cambiare velocità.

Come inserire la batteria nel trapano?

Per installare la batteria, allinearla alla guida del manico e spingerla fino a quando non scatta in posizione. Per rimuoverla, premere il pulsante di sblocco e tirarla verso l'indietro (vedere Fig. A2).

Perché il trapano si ferma prima che la vite sia completamente serrata?

Controllare l'anello di regolazione della coppia situato tra il mandrino e il corpo. Le posizioni da 1 a 15 corrispondono a una coppia crescente. Se l'anello è su una posizione bassa, la coppia è insufficiente. Ruotarlo verso un numero più alto o sul simbolo di foratura per la coppia massima (vedere Fig. F).

Cosa fare se la batteria non si inserisce nel caricabatterie?

La batteria può essere inserita solo in un unico senso. Ruotarla fino a quando non scorre liberamente. Se la spia rossa del caricabatterie si accende, la carica è iniziata. Se la spia non si accende, verificare che la batteria sia orientata correttamente.

Cosa significa il lampeggio dell'indicatore LED?

L'indicatore LED lampeggia rapidamente e poi si ferma in caso di sovraccarico, surriscaldamento o batteria scarica. Rilasciare il grilletto, lasciare raffreddare l'utensile o ricaricare la batteria. Il sistema di protezione interrompe automaticamente l'alimentazione.

Come regolare la coppia di serraggio?

Ruotare l'anello di regolazione della coppia sulla posizione desiderata (da 1 a 15 per avvitatura, simbolo di foratura per forare). Più alto è il numero, maggiore è la coppia. Per la foratura, utilizzare il simbolo di foratura (vedere Fig. F).

Come invertire il senso di rotazione?

Il pulsante di inversione del senso si trova sopra il grilletto. Per la marcia avanti (avvitatura), spingerlo a sinistra; per la marcia indietro (svitatura), spingerlo a destra. Non cambiare mai la direzione mentre il mandrino ruota (vedere Fig. D).

Come pulire il trapano?

Rimuovere la batteria prima di qualsiasi pulizia. Utilizzare un panno asciutto per pulire l'utensile. Non utilizzare mai acqua o prodotti chimici. Mantenere pulite le fessure di ventilazione.

Quali accessori sono forniti con il modello WX174.2?

Il modello WX174.2 viene fornito con una batteria agli ioni di litio, un caricabatterie, un supporto da cintura e un clip per punte. Le punte doppie non sono incluse (controllare la confezione).

Come riciclare il trapano e la batteria?

I rifiuti di apparecchiature elettriche ed elettroniche non devono essere smaltiti insieme ai rifiuti domestici. Depositare le batterie usate in un punto di raccolta. Consultare il proprio comune o rivenditore per il riciclaggio.

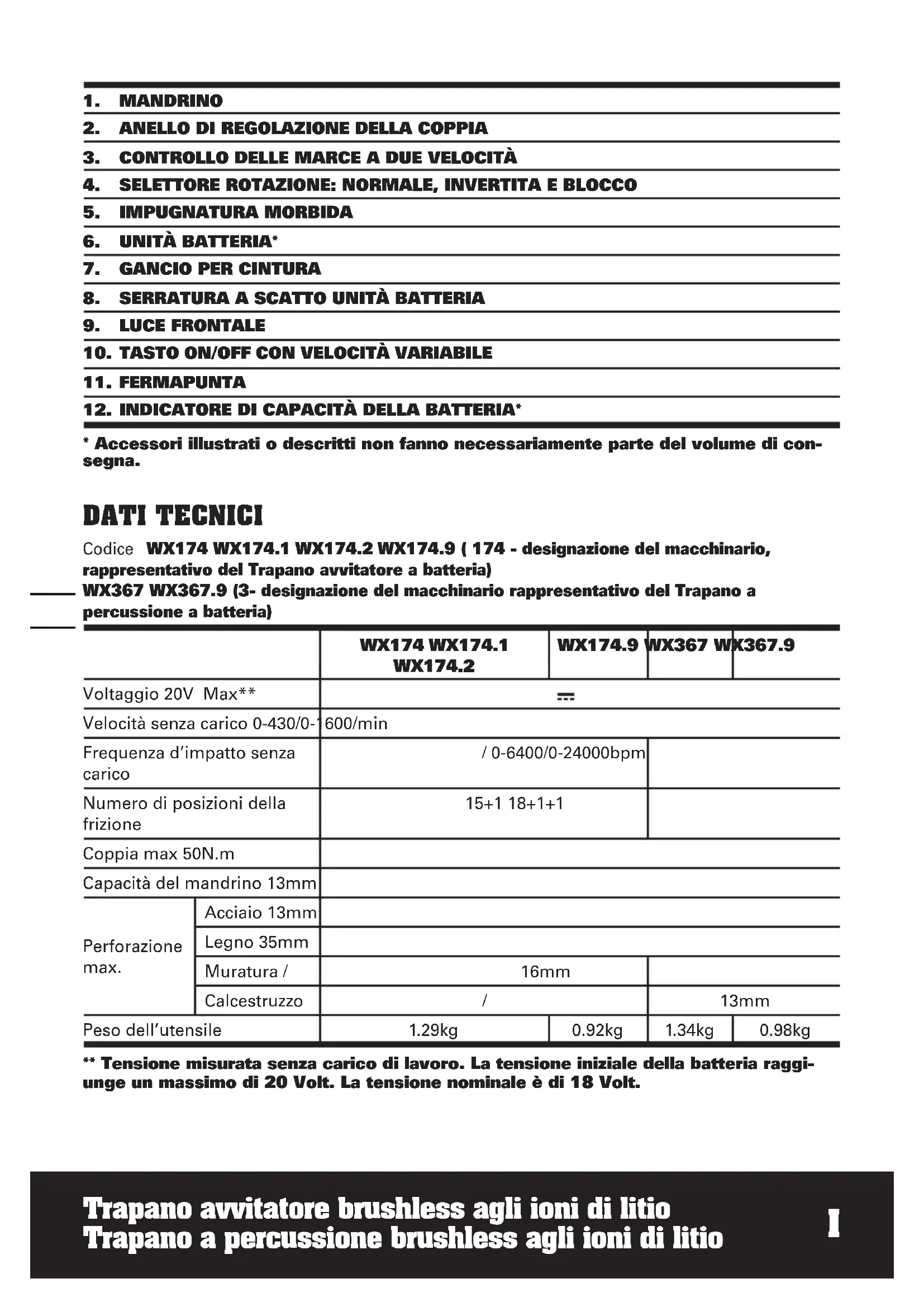

MANUALE UTENTE WX174.2 WORX

1. MANDRINO
2. ANELLO DI REGOLAZIONE DELLA COPPIA
3. CONTROLLO DELLE MARCE A DUE VELOCITA
4. SELETTORE ROTAZIONE: NORMALE, INVERTITA E BLOCCO
5. IMPUGNATURA MORBIDA
6. UNITÀ BATTERIA*
7. GANCIO PER CINTURA
8. SERRATURA A SCATTO UNITÀ BATTERIA
9. LUCE FRONTALE
10. TASTO ON/OFF CON VELOCITA VARIABLE
11. FERMAPUNTA

12. INDICATORE DI CAPACITA DELLA BATTERIA*

13. Accessori illustrati o descritti non fanno necessariamente parte del volume di segna.

DATI TECHNICI

Codice WX174 WX174.1 WX174.2 WX174.9 (174 - designazione del macchinario, rappresentativo del Trapano avvitatore a batteria)

WX367 WX367.9 (3- designazione del macchinario rappresentativo del Trapano a percussione a batteria)

		WX174 WX174.1 WX174.2	WX174.9	WX367	WX367.9
Voltaggio 20V Max**		---
Velocitàswana carico 0-430/0-1		600/min
Frequenza d'impattoswana carico		/ 0-6400/0-24000bpm
Numero di posizioni della frizione		15+1 18+1+1
Coppia max 50N.m
Capacità del mandrino 13mm
Perforazione max.	Acciaio 13mm
	Legno 35mm
	Muratura /	16mm
	Calcestruzzo	/		13mm
Peso dell'utensile		1.29kg	0.92kg	1.34kg	0.98kg

** Tensione misurataswana carico di lavoro. La tensione iniziale della batteria raggiunge un massimo di 20 Volt. La tensione nominale è di 18 Volt.

INFORMAZIONI SUL RUMORE

Pressione acustica ponderata A L	pA: 72dB(A)
Potenza acustica ponderata A L	wA: 83dB(A)
KPA& KWA	3.0dB(A)
Indossare protezione per le orecchie quando la pressione acustica è superiore a	80dB(A)

INFORMAZIONI SULLA VIBRAZIONE

I valori totali di vibrazione sono determinati secondo lo standard EN 60745:
Foratura su metallo	Valore emissione vibrazioni \( a_h = 8.43m/s^2 \)
	Incertezza \( K = 1.5m/s^2 \)

Si più usare il valore totale della vibrazione dichiarata per rapportare un attrezzo all'altro eanche come verifica preliminare dell'esposizione.

AVVERTENZA: Il valore delle vibrazioni emesse durante il reale utilizzato dello strumento possono differire dal valore dichiarato in base ai modi con cui viene usato lo strumento, ai seguenti esempi e ad altre variabili:

Come viene usato I'apparecchio e i materiali tagliati o forati.

Le condizioni e la buona manutenzione dello strumento.

L'uso dell'accessorio corretto per il taglio e la sua affilatura, nonché le sue buone condizioni.

La stretta sull'impugnatura e l'eventuale utilizzo di accessori antivibrazione.

L'adequatezza dell'utilizzo dell'utensile rispetto a quanto previsto.

Questo strumento potrebbe causare la sindrome della vibrazione dell'avambraccio se il suo utilizzo non viene gestito correttamente.

AVVERTENZA: Per essere precisi, una stima del livello di esposizione nelle attuali condizioni di utilizzo dovrebbeanche tenere contodi tute le partidel ciclo operativo,come

le volte in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto alla realmentefare il suo lavoro. Questo potrebberidurre significativamente il livello di esposizione sul periododi lavorototale.

Un aiuto a minimizzare il proprio rischio di esposizione alle vibrazioni.

Usare sempre scalpelli, trapani e lame affiliati.

Conservare quello strumento sempre in conformità a queste istruzioni e mantenerlo ben lubrificato (dove appropriato).

Se lo strumento delve essere usato regolarmente, investire in accessori antivibrazione.

Evitare l'utilizzo dello strumento a temperature di 10^ o inferiori.

Pianificare il programma di lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell'arco di più giorni.

ACCESSORI

	WX174	WX174.1	WX174.2	WX174.9	WX367	WX367.9
Caricabatteria 1 1 1 / 1	/
Pacco batteria 2 2 1 / 2	/
Inserti a Doppia Punta	1 1 / 1	1 1
Gancio 1 1 1	1 1 1
Fermapunta	1 1 1	1 1	1
158 accessori	/	/	1	/	/	/

Si raccomanda di-acquistare tutti gli accessori dello stesso negozio in cui è stato acquistato l'attrezzo. Usare accessori di buona qualità e dimarca conosciuti. Fare riferimento alla confezione dell'accessorio per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi.

ISTRUZIONI DI SICUREZZA PER IL TRAPANO A MANO

1. Indossare protezioni per le orecchie con tutti i trapani a percussione. L'esposizione al rumore può provocare la perdita dell'udito.
2. Usare le impugnature ausiliarie fornite in dotazione all'attrezzo. La perdita di controllo cui provocare lesioni personali.
3. Qualora si eseguano attività che prevedano il contatto dell'attrezzo con fili elettrici nascosti o con lo stesso cavo di alimentazione, tenere l'utensile da taglio servendosi delle apposite impugnature isolate. In questo modo, si eviterà il contatto con i fili sotto tensione, impedendo il trasferimento della stessa alle parti metalliche dell'attrezzo ed il consequencesischio di scossa elettrica per l'operatore.

ISTRUZIONI PER LA SICUREZZA DEL PACCO BATTERIA

a) Non smontare, après o strappare le cellule secondarie o il pacco batteria.
b) Non cortocircuitare un pacco batteria. Non conservare un pacco batteria disordinatamente in una scatola o un cassetto in cui potrebbero cortocircuitarsi tra essi o essere cortocircuitati da altri oggetti

metallici. Quando il pacco batteria non è in uso, tenerlo lontano da altri oggetti metallici come graffette, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici, potrebbe averarsi un collegamento tra i due terminali. Collegare i terminali della batteria potrebbe causare incendi o usioni.

c) Non esporre il pacco batteria a calore o fuoco. Evitare di conservarli alla luce diretta del sole.
d) Non sopporre il pacco batteria a scosse meccaniche.
e) In caso di perdite da una cellula, evitare che il liquido entri in fatto con la pelle o gli occhi. In caso di fatto, lavare l'area interessata con abbondante acqua e consultare un medico.
f) Se si ingerisce una cellula o un pacco batteria, consultare immediamente un medico.
g) Tenere le cellule e il pacco batteria puliti e asciutti.
h) Pulire i terminali delle cellule e del pacco batteria con un panno pulito e asciutto nel caso in cui si sporchino.
i) Il pacco batteria deve essere caricato prima dell'uso. Utilizzato sempre il caricatore corretto e consultare le istruzioni.
j) Non lasciare un pacco batteria in carica se non in uso.
k) Dopo lunghi periodi di conservazione, potrebbe essere necessario caricare e scaricare le cellule o il pacco batteria diverse volte per ottenere le massime

prestazioni.

I) Il pacco batteria offre prestazioni ottimali se utilizzate ad una temperatura ambiente normale (20^ ± 5^) .
m) Quando si smaltiscono i pacchi batteria, tenere i pacchi batteria con diversi sistemi elettrochimici separati gli un diagli altri.
n) Ricaricare solo con il caricatore specificato da WORX. Non utilizzato caricatori diversi da quelli forniti per l'uso specifico con l'apparecchiatura. Un caricatore adatto ad un tipo di pacco batteria potrebbe provocare rischi d'incendi quando è usato con un altro pacco batteria.
o) Non utilizzato un pacco batteria non progettato per l'uso con l'apparecchiatura.
p) Tenere il pacco batteria fuori alla portata dei bambini.
q) Conservare i documenti originali del prodotto per riferimento futuri.
r) Rimuovere la batteria dall'apparecchiatura, se non in uso.
s) Smaltire adeguatamente.

SIMBOLI

Per ridurre il rischio di lesioni, l'utente deve leggere il manuale di istruzioni

Attenzione

Indossare una protezione per l'udito

Indossare una protezione per gli occhi

Indossare maschera antipolvere

Indossare guanti di protezione

Non esporre alla pioggia o all'acqua

Non bruciare

Non smaltire le batterie. Portare le batterie scariche punto locale di ricericlaggio o di raccolta

Trapanatura

Avvitatura

Percussione

Legno

Metallo

Mattone

Alta velocità

Bassa velocità

ISTRUZIONI DI FUNZIONAMENTO

NOTA: Leggere scrupolosamente il manuale delle istruzioni prima di usare l'attrezzo.

La macchina è idonea per avvitre e svitare viti dati pure per eseguire forature nel legno, nel metallo e in materiali sintetici.

La macchina è idonea per l'esecuzione di forature battenti in mattoni, nel calcestruzzo e nel materiale minerale;essa è adattaanche per forare ed avvitare nel legname,nel metallo,nella ceramica e nelle materie plastiche.

AZIONE FIGURA
PRIMA DEL FUNZIONAMENTO
Controllo dello stato di carica della batteria Vedere Fig. A1
Rimozione del pacco batteria Vedere Fig. A2
Caricamento della batteria Vedere Fig. A3
Inserimento del pacco batteria Vedere Fig. A4
MONTAGGIO

REGOLAZIONE DEL MANDRINO

AVVERTENZA: Bloccare sempre l'interruttore di azionamento e scollegare l'utensile dalla sorgente di alimentazione quando vengono sostituti gli accessori. Assicurarsi sempre che la punta sia ben fissata prima di avviare l'utensile. Un mandrino danneggiato o una puntata allentata possono causare lesioni personali.

Rimozione delle punte Vedere Fig. B1
Inserimento delle punte Vedere Fig. B2
Montaggio del gancio per cintura e del fermapunta Vedere Fig. C1, C2,	C3, C4
FUNZIONAMENTO
CONTROLLO ROTAZIONE AVANTI/INDIETROATTENZIONE: Non invertire mai la direzione di rotazionemente il mandrino è in movimento. Attenderne l'arresto!	Vedere Fig. D1,D2,D3
CONTROLLO DELLE MARCE A DUE VELOCITÀ	Vedere Fig. E
REGOLAZIONE DELLA COPPIA E CONTROLLO DELLARTPANATURA, AVVITATURA O PERCUSSIONE	Vedere Fig. F
FUNZIONAMENTO DELL'INTERRUPTORE DI ACCENSIONE/ SPEGNIMENTO ATTENZIONE: Non usare per periodi prolongarti a bassa velocità perché internamente si create un calore eccessivo.	Vedere Fig. G
INDICATORE SPIA LED Prima del funzionamento, il LED si accende quando si preme lievamente l'interruttore On/Off e si spegne automaticamente 20 secondi dopo aver rilasciato l'interruttore On/Off. L'utensile e la batteria sono muniti di unsystema di protezione. Quando la spia LED lampeggia rapidamente e poi si spegne, il systema interromperà automaticamente l'alimentazione all'utensile per estendere la durata della batteria. L'utensile si arresta automaticamente durante il funzionamento se l'utensile e/o la batteria si trovano in una delle seguenti condizioni: • Sovraccarico: l'utensile viene fatto funzionare in modo tale da generate una corrente excessivamente elevata. In tal caso, rilasciate l'interruttore di attivazione sull'utensile e interrompere l'attività che ha causato il sovraccarico dell'utensile. Quindi tirare nuovamente l'interruttore di attivazione per riavviarlo. • Surriscaldamento: nella condizione di cui sopra, se l'utensile noniene avviato, l'utensile e la batteria sono sovraccarichi. In tal caso, lasciare che l'utensile e la batteria si raffreddino prima di tirare nuovamente l'interruttore di attivazione. • Bassa tensione della batteria: la capacità rimanente della batteria è troppo Bassa e l'utensile non può funzionare. In tal caso, rimuovere e ricaricare la batteria. ATTENZIONE: Per accendere la luce, premere l'interruttore On/Off e assicurarsi il lavoro di rotazione avanti/indietro sia a destra/sinistra.

SOLUZIONE DI PROBLEMI

1. PERCHÉ IL TRAPANO NON FUNZIONA QUANDO LO ACCENDO?

Il regolatore di rotazione normale e inversa, situato sopra l'apposto tasto a scatto è posizionato nella funzione di blocco. Attivare la funzione di rotazione richiesta, spostando la levetta nella relativa direzione. Premere nuovamente il tasto e il trapano inizIERA a ruotare (Vedere Fig.B).

2. IL TRAPANO SI ARRESTA PRIMA CHE LA VITE SIA COMPLETAMENTE AVVITATA. PERCHÉ?

Controllare la posizione della copbia (forza di avvitamento) sull'anello di regolazione, situato tra il mandrino e il corpo del trapano. La posizione 1 indica la copbia più Bassa, quando la posizione 15 (WX174)/posizione 18 (WX367) indica quella più alta. La posizione è solamente per le trapanatura. La posizione è solamente per le percussione. Regolare l'anello della copbia impostandolo su una posizione più alta rispetto a quella attuale, per ottenerile risultato voluto (Vedere Fig. E).

3. NON RIESCO AD INSERIRE LA BATTERIA NEL CARICABATTERIA. PERCHÉ?

La batteria deve essere inserita nel caricabatteria in un'unica direzione. Girare la batteria e inserirla nel suo alloggiamento. Il corretto posizionamento e l'inizio del caricamento della batteria dovrebbe essere indicato dal LED rosso accesso.

4. RAGIONI DI UNA DIVERSA DURATA DI ESERCIZIO DELL'UNITÀ BATTERIA

I problemi relativi ai tempi di caricamento elencati sopra e un prolongato non utilizzo di un'unità batteria provocano la riduzione della durata d'esercizio dell'unità batteria stessa. Questo inconvenientmente cui è essere risolto solamente grazie ad un utilizzo più continuo e a diverse operazioni di caricamento e scaricamento con l'uso del trapano. Condizioni di lavoro più pesanti, come ad esempio l'insertimento di viti di grande dimensioni nel legno duro, provocano un consumo più rapido della batteria rispetto a condizioni di lavoro leggere. Non ricaricare l'unità batteria con temperature al di sotto di 0^ e al di sopra di 45^ poiché quest'operazione incide sul rendimento della batteria stessa.

MANUTENZIONE

Togliere l'unità batteria dal trapano a percussione prima di procedere con eventuali interventi.

L'attrezzo non richiede di lubrificazione o manutenzione aggiantiva.

All'interno dell'attrezzo non ci sono parti riparabili da parte dell'utente. Non usare mai acqua o detergenti chimici per pulire l'attrezzo. Pulire con un panno asciutto. Immagazzinare sempre gli attrezzi elettrici in luoghi asciutti. Tenere pulite le aperture di ventilazione del motore. Tenere puliti alla polvere tutti i controlli operativi.

TUTELA AMBIENTALE

I prodotti elettrici non possono
essere gettati tra i rifiuti domestici.

L'apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

DICHIARAZIONE DI CONFORMITA

Dichiariamo che l'apparecchio,
Descrizione Trapano a batteria
Codice WX174 WX174.1 WX174.2
WX174.9 (174 - designazione del
macchinario, rappresentativo del Trapano avvitatore a batteria)
WX367 WX367.9 (3- designazione del
macchinario rappresentativo del Trapano a percussione a batteria)
Funzione Perforazione/ Serraggio e rimozione di viti e dadi

E conforme alle seguenti direttive, 2006/42/EC 2004/108/EC 2011/65/EU

Conforme a, EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-1 EN 60745-2-2

Il responsabile autorizzato alla compilation della documentazione tecnica,
Nome: Russell Nicholson
Indirizzo: Positec Power Tools (Europe)
Ltd, PO Box 152, Leeds, LS10 9DS, UK

Suzhou 2015/07/09
Allen Ding
Vice capo ingegnere, testing e certificazione
