Termék típusa	CD-lejátszós és kazettás rádió-ébresztőóra
Márka	Soundmaster
Modell	SCD5100GR
Méretek (sz x mé x ma)	290 x 215 x 132 mm
Tömeg	Körülbelül 1,7 kg
Hálózati tápfeszültség	230 V AC, 50 Hz
Elemekről történő táplálás	6 db UM-2 (C típus) 1,5 V-os elem (nem tartozék)
FM rádió frekvencia tartomány	87,5 - 108 MHz
Kimeneti teljesítmény	2 x 1 Watt
Fő funkciók	FM rádió, CD-lejátszó, kazettás lejátszó, AUX-IN bemenet, fejhallgató-csatlakozó
CD lejátszási módok	Normál lejátszás, egy szám ismétlése, teljes lemez ismétlése
CD programozás	Akár 20 szám
Auxiliáris bemenet	3,5 mm-es AUX-IN aljzat
Fejhallgató-kimenet	3,5 mm-es fejhallgató-csatlakozó
Antenna	Teleszkópos FM antenna
Kijelző	LED
Automatikus készenlét	Körülbelül 10 perc jel nélkül
Lézerosztály	1. osztály
Tisztítás	Száraz, puha ruhával, ne használjon súrolószereket
Használati hőmérséklet	Mérsékelt éghajlat, nem alkalmas trópusi éghajlatra
Nem tartozékok	Elemek, AUX kábel

Gyakran ismételt kérdések - SCD5100GR Soundmaster

Hogyan kell csatlakoztatni a Soundmaster SCD5100GR készüléket?

Csatlakoztassa a mellékelt tápkábelt egy 230 V AC, 50 Hz-es fali aljzathoz. Használhat 6 db C típusú elemet is (nem tartozék) a rekeszben feltüntetett polaritás betartásával. A hálózati áram automatikusan kikapcsolja az elemeket.

Hogyan hallgathatok FM rádiót?

Állítsa a funkcióválasztót RÁDIÓ állásba. Használja az állomás hangoló gombot a frekvencia kiválasztásához. Sztereó vételhez állítsa a SZTEREÓ kapcsolót a megfelelő pozícióba. A sztereó jelzőfény világít, ha a vétel sztereó.

Hogyan játszhatok le egy audio CD-t?

Állítsa a funkcióválasztót CD állásba. Nyissa ki a CD-rekeszt, helyezzen be egy lemezt a címkével felfelé, majd zárja be. A készülék automatikusan beolvassa a számok számát. Nyomja meg a LEJÁTSZÁS/SZÜNET gombot az indításhoz. Használja a SKIP- és SKIP+ gombokat a számok közötti váltáshoz.

Hogyan programozhatom be a CD számok lejátszási sorrendjét?

Nyomja meg a PROGRAM gombot: a kijelzőn villog a '01' felirat. Válasszon ki egy számot a SKIP- vagy SKIP+ gombbal, majd nyomja meg a PROGRAM gombot a tároláshoz. Ismételje meg akár 20 számig. Indítsa el a lejátszást a LEJÁTSZÁS/SZÜNET gombbal. A törléshez nyomja meg kétszer a STOP gombot.

Hogyan használjam a kazettás lejátszót?

Forgassa a funkcióválasztót KAZETTA állásba. Nyomja meg a STOP/KIADÁS gombot a rekesz kinyitásához. Helyezze be a kazettát a szalaggal felfelé és a teli tekercsel jobbra. Nyomja meg a LEJÁTSZÁS gombot az indításhoz. Használja a SZÜNET gombot az ideiglenes megszakításhoz.

Csatlakoztathatok külső eszközt, például okostelefont?

Igen, csatlakoztassa a külső audioforrást a hátlapon található AUX-IN (3,5 mm) aljzathoz. A hang a hangszórókon keresztül hallható lesz. Állítsa be a hangerőt a külső eszközön a kényelmes szintre.

Hogyan használhatok fejhallgatót ezzel a készülékkel?

Csatlakoztasson egy sztereó fejhallgatót 3,5 mm-es csatlakozóval a hátlapon található FEJHALLGATÓ aljzathoz. A hangszórók ekkor automatikusan kikapcsolnak. Állítsa be a hangerőt mérsékelt szintre a halláskárosodás elkerülése érdekében.

Mit tegyek, ha a készülék nem kapcsol be?

Ellenőrizze a hálózati csatlakozást, és hogy a konnektor működik. Ha elemeket használ, győződjön meg arról, hogy megfelelően vannak behelyezve (polaritás betartása) és nem merültek le. Ha a probléma továbbra is fennáll, vigye a készüléket egy hivatalos szervizbe.

A készülék magától kikapcsol, ez normális?

Igen, ez egy energiatakarékos funkció. A készülék körülbelül 10 perc jel nélküli inaktivitás után automatikusan készenléti üzemmódba kapcsol. Az újraaktiváláshoz forgassa el a funkcióválasztót.

Hogyan tisztítsam a Soundmaster SCD5100GR készüléket?

Tisztítás előtt húzza ki a készüléket a hálózatból. Használjon száraz, nem súroló hatású ruhát. Soha ne használjon tisztítószereket vagy oldószereket. Ne merítse a készüléket vízbe.

HASZNÁLATI ÚTMUTATÓ SCD5100GR Soundmaster

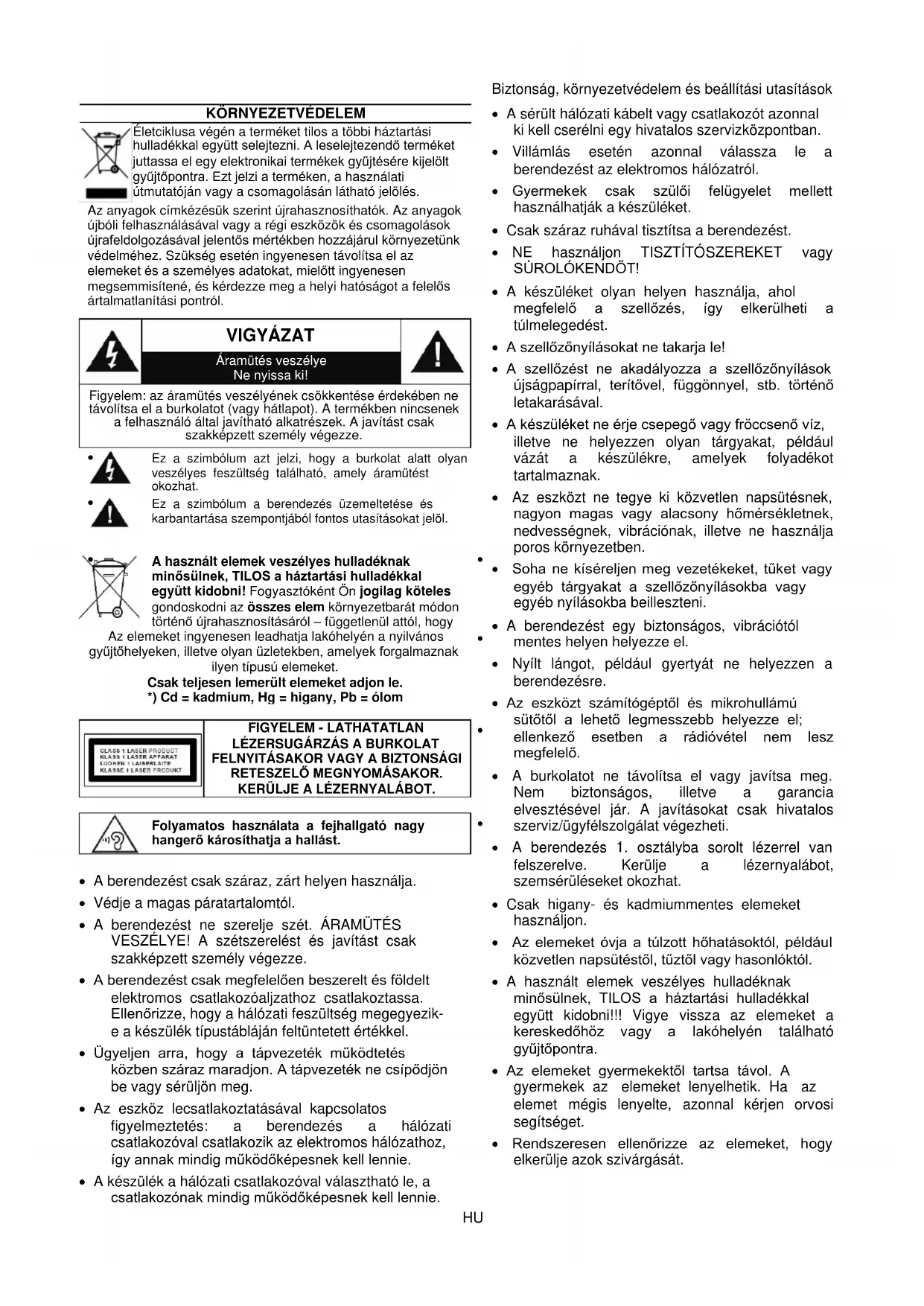

Eletciklusa végén a terméket tilos a többi háztartási hulladékkal együtt selejtezni. A leselejtezendő terméket juttassa el egy elektronikai termékek gyüjtésére kijelött gyüjtöpontra. Ezt jalzi a terméken, a használati utmutatóján vagy a csomagolásán lathato jelóles.

Az anyagok címkezsuk szerint ujrahasznosithatok. Az anyagok ubóli felhasznalásával vagy a régi eszközok écsomagolások ujrafeldolgozásával jelentós mertékben hozzajárul környezetunk védelméhez. Szükség esétén ingyenesen távolítsa el az elementek és a személyes adatokat, mielott ingyenesen megsemmisitene, és kérdezze meg a helyi hatósagot a felelos artilmatlanitasi pontrl.

VIGYAZAT

Aramutés veszélye Ne nyissa kil

Figyelem: az aramutés veszélyenek csökkentese érdekében ne távolítsa el a burkolatot (vagy hatlapot). A termekben nincsenek a felhasznaló által javithato alkatrészek. A javitast csak szakképzett szemely végezze.

Ez a szimbólum azt jerzi, hogy a burkolat alatt olyan veszélyes feszültseg talalhato, amely áramütest okozhat.

Ez a szimbóolum a berendezés üzemeltetese és karbantartása szempontjából fontos utasításokat jalöl.

A hasznalt elementek veszelyes hulladeknak minosulnek, TILOS a haztartasi hulladekkal egyutt kidobni! Fogyasztoként On jogilag koteles gondoskodni az összes elem kornyezetbarat modon tortenüjrahasznositasarol - fuggetlenül attol, hogy

Az elementek ingyenesen leadhatja lakohelyén a nyilvanos gyüjtöhelyeken, illetve olyan üzletekben, amelyek forgalmaznak ilyen típusé elementek.

Csak teljesen lemeriert elementek adjon le. = kadmium, Hg = higany, Pb = olom

FIGYELEM - LATHATATLAN
LEZERSUGÁRZÁS A BURKOLAT
FELNYITÁSAKOR VAGY A BIZTONSÁGİ
RETESZELÖ MEGNYOMÁSAKOR.
KERÜLJE A LEZERNYALÁBOT.

Folyamatos hasznalata a fejhallgato nagy hangero kacosithatja a hallast.

• A berendeźestCsak szaraz, zart helyen használja.
  Vedje a magas paratartalomtol.
  A berendezést ne szerelje szét. ARAMÜTÉS VESZÉLYE! A szétszerelest és javíst csak szakképzett személy végezze.
• A berendezestCsak megfeleloen beszerelt es foldelt elektromos csatlakozolzathoz csatlakoztassa. Ellenorizze, hogy a halozati feszultseg megegyezike a keszulek tipustablajan feltuntetett ertekkel.
• Ügyeljen arra, hogy a típvezeték muködtétés kozben száraz maradjon. A típvezeték ne csipódjön be vagy sérüljön meg.
• Az eszkocz lecsatlakoztatasával kapcsolatos figyelmeztétés: a berendezes a halózaticsatlakozóval csatlakozik az elektrmos halózathoz, igy annak mindig muködóképesnek kell lennie.
  A keszülék a halózati csatlakozóval választhato le, a csatlakozónak mindig muködoképesnek kell lennie.

Biztonsag, környezetvédem és beallitasiutasítások

A séruilt halózati kábelt vagy csatlakozót azonnali ki kell cserélni egy hivatalos szervizkoźpontban.
Villaplas eseten azonnal valassza le a berendezest az elektromos halozatról.
Gyermekecsak szuloi felugyelet mellett hasznalhatjak a keszuleket.
Csak szaraz ruhaval tiszitsa a berendezest.
- NE használjon TISZTITOSZEREKET vagy SUROLOKENDÖT!
A keszüléket oyan helyen használja, ahol megfelelo a szellózes, igy elkerülheti a tulmelegedest.
- A szellozonyilasokat ne takarjale!
- A szellözést ne akadályozza a szellözonyilások ujságpapirral, teritövel, fuggönnyel, stb. történő letakarásával.
- A keszüléket ne erje csepego vagy froccseno viz, illetve ne helyezzen oyan targyakat, peldául vázat a keszülékre, amelyek folyadékot tartalmaznak.
- Az eszkoczne tegye ki kozvetlen napsutésnek, nagyon magas vagy alacsony hómérsekletnek, nedvességnek, vibraciónk, illeteve ne használpa poros környezetben.
- Soha ne kisereljen meg gezetékeket, tuket vagy egyeb targyakat a szellözonyilásokba vagy egyeb nyilásokba beilleszteni.
- A berendezest egyBiztonsagos,vibraciotol mentes helyen helyeze el.
- Nyift langot, peldaul gyertyat ne helyezzen a berendezesre.
- Az eszkocz t szamitogeptol es mikrohullamusutotol a leheto legmesszebb helyeze el;
- Ellenkező esetben a rádiovétel nem lesz megfelelo.
- A burkolatot ne távolítsa el vagy javítsa meg. Nem biztonságos, illetve a garancia elvesztésével jar. A javítasokat csak hivatalos szerviz/ügyfélszolgálat vegezheti.
A berendezes 1. osztalyba sorolt lezerrel van felszerelve. Kerulje a lezernyalabot, szemsérülseket okozhat.
- Csak higany-és kadmiummentes elementek hasznaljon.
- Az elementek övja a tulzott hohatásoktól, peldául kozvetlen napsütestól, tuztól vagy hasonloktól.
- A használt elementek veszélyes hulladéknak minosulnek, TILOS a háztartási hulladékkal együtt kidobni!!! Vigye vissza az elementek a kereskedóhöz vagy a lakohelyén talalható gyüjtöpontra.
- Az elementek gyermekektól tartsa távol. A gyermekek az elementek lenyelhetik. Ha az element megis lenyelt, azonnal kérjen orvosi segít séget.
- Rendszeresen ellenorize az elementek, hogy elkerülje azok szivargását.

Kezelöszervek elhelyezkedese

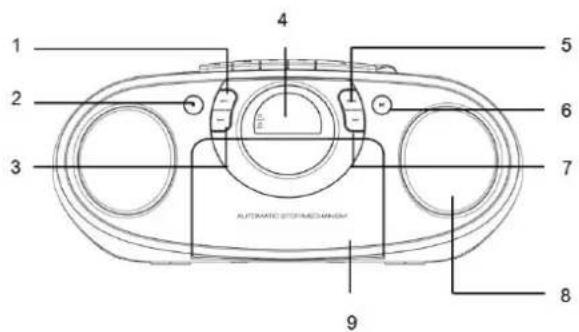

Elolap

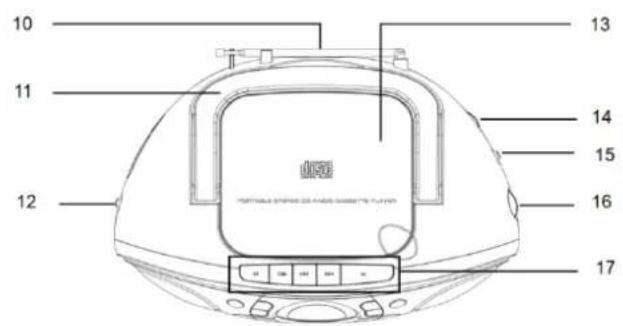

Felulnezet

Hátulnézet

1. (CD) ISMÉTLEs

2. HANGSZOROK

3. FM RÁDIÓ SZTEREÓ VÁLASZTÓKAPCSOLÓ

4. (CD) MEGÁLLITÁS

5. KAZETTAAJTO

16.ÁLLOMÁSKERESÖ

1. (CD) UGRÁS-

2. FM-ANTENNA

3. KAZETTA-KEZELÖ GOMBOK

4. LED-KIJELZO

5. FOGANTYU

6. FEJHALLGATO-CSATLAKOZO

5.PROGRAM/MEMORIA

1. FUNKCIÓVÁLASZTÓ

2. AUX-IN CSATLAKOZO

3. (CD) LEJÁTSZÁS/SZÜNET

4. CD-AJTO

5. HÁLÖZATI KÁBEL CSATLAKOZOJA

6. (CD) UGRÁS+

7. HANGERÖSZABÁLYOZÓ

Uzembe helyezés

• Valassza ki a keszülek egyszeru kezeléséhez alkalmas helyet, ennek szaraz, sik, csuszásmentes felületnek kell lennie.
  Gondoskodjon a keszulek megfelő szellózséséról.
• Ha még rajta van, vegye le a védófólíat a kijelzöról.

Áramellatas

Ellenorizze, hogy a halozati feszultség megegyzik-e a keszülk típustablaján feltüntetett ertékel.
- Csatlakoztassa a mellekelt halózati kábelt (keresse az elemtartóban, ha szükséges) a készülk hatuljantalalható csatlakozoba, majd a kabel masik vegét egy megfeleloen felszerelt, biztonságos halózati aljzatba.

Az elementek behelyezese (nincsenek mellekelve)

1. Nyissa fel az elementartó fedelét.
2. Helyezzen be 6 db 1,5 V-os UM-2 ("C" méretú) element. Ügyeljen az elementk helyes polaritására (Iásd az elementartó alán).
3. Zárja le az elementartó fedelét.

MEGJEGYZES:

A halózati kabel csatlakoztatása automatikusan leválasztja az elementek.

VIGYAZAT:

• Az elementk szivaroghatnak és akkumulársav juthat az készülékbe. Ha hosszabb ideig nem használja a készüléket, vegye ki belöle az elementek.
• Ne használjon együtkūlɒbőtípusú, illetveújés használt elementek.
• A kimerült elementek ne a háztartási hulladékban helyezze el. A régi elementek a kijelölt gyüjtöhelyeken, vagy a készülék eladojának adja le.

FIGYELEM:

Az elementek ovja a tulzott hohatasoktól, peldául kozvetlen napsutestól, tuztól vagy hasonlóktól. Robbanásveszély!

MEGJEGYZES:

Ha kb. 10 percig nem hasznalja a keszuleket, akkor az automatikusan kikapcsolodik.

Rádio használata

FM-rádio hallgatása

1. A „FUNKCIÖ“ valasztogombot allytsa „RADIÖ“ allysba.
2. Az,ALLOMÁSKERESÖgombbal allitsa be a hallgatni kivant allomás frekvenciáját.
3. Álítsa a megfelelo szintre a „HANGERÖgmbot.

FM / sztereó FM vétel

Az,FM RADIó SZTEREO VÁLASZTÓGOMBBAL" valassza ki a MONÓ vagy SZTEREO üzemmodot.

Ha a rádioaó sztereóban sugároz, akkor az FM ST. jelzófény világit.

A kazettás magnetofon használata

Kazetta lejatszasa

1. A funkcióvalaszto kapcsoló allitsa az KI/KAZETTA allásba.
2. A MEGÁLLITÁS/KIADÁS gombot megnyomva nyissa ki a kazettaajtót.
3. A szalagnyílással felfé helyezzen be egy felvetelt tartalmazó kazettát uyg, hogy a hallgatni kivant oldala elore nézzen (a teli cseve a jobb oldalon legyen). Zárja be a kazettaajtó.
4. A kazetta meghallgatasahoz nyomja meg a LEJATSZAS gombot.
5. A MEGÁLLITÁS/KIADÁS gombbal le lehet allitani a lejátszást.
6. A szalagot kivansag szerint elore- vagy visszafelé lehet csevelni a nyilak iranyaban.
7. Irányvaltás elott vagy a csevelés leallitáshoz mindig nyomja meg a MEGÁLLITÁS/KIADÁS gombot. Ezzel megelózhetó a készülék és a szalag megrongálódása.
8. A MEGÁLLITÁS/KIADÁS gombot Čjra megnyomva kinyílik a kazettaajtó.
9. A lejatszás rovid szuneteltétéshez nyomja meg a SZUNET gombot. A gombot ismét megnyomva a lejatszás folytatódk.

CD lejatszo hasznalata

1. A „FUNKCIÖ“ vlasztógombot állísta „CD“ állásba.
2. Nyissa ki a CD-ajtôt, és címhével felfelé tegyen egy CD-t a CD-tartóba.
3. Zárja be a CD-ajtót.
4. Ha van CD a tartóban, akkor a készülék beolvassa a lemezt. A készülék megallapitja a savok szamát, és megjeleniti azt a kijelzön.
5. A CD lejatszásához nyomja meg a „LEJÁTSZÁS/SZÜNET" gombot.
6. Állitsa a megfelelo szintre a „HANGERÖ“ gombot.
7. A lejatszás ideiglenes leallitáshoz nyomja meg ismet a „LEJATSZÁS/SZUNET" gombot.
8. A CD eltávolitásához nyomja meg a „(CD) MEGÁLLITÁS" gombat, nyissa ki a CD-tartót, és ovatosan vegye ki a lemezt.

A CD-ajtó mindig tartsa zárva.

MEGJEGYZÉS:

• Ha fordítva teszi be a lemezt, vagy nincs lemez a CD-tartóban, akkor a kijelzón a „No“ kijelzés jelenik meg.

Programozott lejatszás

A savok tetszoleges sorrendu lejatsasat lehet beprogramozni.

Legfeljebb 20 sav barmilyen sorrendu lejatszasa programozhato.

A programozás elótt feltétlenül nyomja meg a „(CD) MEGÁLLITÁS" gombat.

1. Nyomja meg a „PROGRAM/MEMÖRIA" gombot, a kijelzön villogó „01" kijelzes jelenik meg.
2. A_(CD) UGRÁS+” vagy_(CD) UGRÁS- gombbal valassza ki a kivant sávot.
3. A „PROGRAM/MEMÖRIA" gombot megnyomva tárolja a kivist savot a memórába.
4. A további savok beprogramozásához ismételje meg a 2. és 3. lépestre.
5. Az összes kivist sáv beprogramozása után a „LEJÁTSZÁS / SZUNET" gomb megnyomásával megkezdódk a programozott sorrendú lejatszás.
6. A programozott lejatszást a, (CD) MEGALLITAS' gomb kétşeri megnyomásával lehet törólni.

LEJATSZASI MOD

A CD lejatszasa elott vagy kozben a_(CD) ISMÉTLÉS" gombot megnyomva minded megnyomással más lejatszasi modot lehet valasztani:

1 - EGY SAV ISMETLESE (az ismetlés jelzofénye villog)
2-ÖSSZEŠE ISMÉTLESE (az ismétles jelzöfenye folyamatosan világit)
3-NORMALLEJATSZAS

Külső készülék hallgatása

Ha egy külso készüléket szeretne ezen a készüléken hallgatni, akkor a "CD" vagy "RADIÜ" uzemmodban 3,5 mmes jack-csatlakozóval csatlakoztassa a külso készüléket az AUX-IN bemenetre. A külso készülék hangja ezen a készüléken hallhato, a hangeröt a külso készüléken lehet állitani. A további funkciokat lásd a külso készülék hasznalati utmutatójaban.

MEGJEGYZES:

A külso keszüléken allitsa be a megfelelo hangerót.

Fejhallgató használata

A diszkret zenehallgatashoz a fejhallgato 3,5 mm-es jack-csatlakozojat csatlakoztassa a keszulek hatuljan talalhatofe jhallgato-csatlakozora. Ekkor a hangszorok elnemulnak.

MEGJEGYZES:

A külso keszüléken allitsa be a megfelelo hangerö.

Apolás és karbantartás

FIGYELEM:

A keszuleket ne merítse vizbe.

A keszülék tiszítása elött mindig húzza ki a halózati kábelt.
A keszulek feluletot mindenfele adalekanyag nelkuli tiszta vizzelen enyhén megnedvesitett ruhaval lehet letorolni.

AUTOMATIKUS KESZENLETI ALLAPOT

Ha 10 percig nem hasznalja a keszuleket, akkor az automatikusan energiatakarekos uzemmodba kapcsol. A keszuleket a „FUNKCIÖ" kapcsolval lehet ismet bekapsolni.

Muszaki adatok

A keszülék áramellatása

FM 87,5-108 MHz

230 V AC~50 Hz

6 db UM-2 ("C" méret) 1,5 V AC elem (az element nincsenek mellekelve)

290 mm (hossz) x 215 mm (szelesség) x 132 mm (magasság)

2x1Watt

kb. 1,7 kg

A KÉSZÜLEK MEGJELENÉSE ES MÜSZAKI ADATAI ELOZETES ERTESITÉS NELKÜL MEGVÁLTOZTATHÖK.

Importálja

Wörlein GmbH

Gewerbestrasse 12

D 90556 Cadolzburg

Németország

Tel.: [phone]

Fax.: [phone]

A Wörlein GmbH megerösiti, hagy ez az eszköz megfelela 2014/53/EU irányel alapvető kovetelményinek és egyéb vonatkoz rendezlezeinek.

A megfelelo'segi nyilatkozat egy peldanyat a fenti cimrol szerezheti be.
