Produkttyp	Radio-Wecker mit CD- und Kassettenplayer
Marke	Soundmaster
Modell	SCD5100GR
Abmessungen (L x B x H)	290 x 215 x 132 mm
Gewicht	Ca. 1,7 kg
Netzbetrieb	230 V Wechselstrom, 50 Hz
Batteriebetrieb	6 Batterien UM-2 (Typ C) 1,5 V (nicht enthalten)
FM-Radiofrequenzbereich	87,5 - 108 MHz
Ausgangsleistung	2 x 1 Watt
Hauptfunktionen	FM-Radio, CD-Player, Kassettenplayer, AUX-IN, Kopfhöreranschluss
CD-Wiedergabemodi	Normalwiedergabe, Wiederholung eines Titels, Wiederholung der gesamten Disc
CD-Programmierung	Bis zu 20 Titeln
AUX-Eingang	AUX-IN-Buchse 3,5 mm
Kopfhörerausgang	Kopfhörerbuchse 3,5 mm
Antenne	Teleskop-FM-Antenne
Anzeige	LED
Automatische Standby-Schaltung	Nach ca. 10 Minuten ohne Signal
Laserklasse	Klasse 1
Reinigung	Trockenes, weiches Tuch, keine Scheuermittel verwenden
Betriebstemperatur	Gemäßigtes Klima, nicht für tropisches Klima geeignet
Nicht im Lieferumfang enthaltenes Zubehör	Batterien, AUX-Kabel

Häufig gestellte Fragen - SCD5100GR Soundmaster

Wie schließe ich das Soundmaster SCD5100GR an?

Schließen Sie das mitgelieferte Netzkabel an eine 230 V AC, 50 Hz Steckdose an. Sie können auch 6 Batterien Typ C (nicht im Lieferumfang enthalten) verwenden, achten Sie dabei auf die im Batteriefach angegebene Polarität. Der Netzbetrieb schaltet die Batterien automatisch aus.

Wie höre ich FM-Radio?

Stellen Sie den Funktionswahlschalter auf RADIO. Verwenden Sie den Senderwahlknopf, um die Frequenz auszuwählen. Für den Stereoempfang stellen Sie den STÉRÉO-Schalter auf die entsprechende Position. Die Stereo-Anzeige leuchtet auf, wenn der Empfang stereo ist.

Wie spiele ich eine Audio-CD ab?

Stellen Sie den Funktionswahlschalter auf CD. Öffnen Sie das CD-Fach, legen Sie eine Disc mit der Beschriftung nach oben ein und schließen Sie es. Das Gerät liest automatisch die Anzahl der Titel. Drücken Sie WIEDERGABE/PAUSE zum Starten. Verwenden Sie die Tasten SKIP- und SKIP+ zum Wechseln des Titels.

Wie programmiere ich die Wiedergabereihenfolge von CD-Titeln?

Drücken Sie PROGRAMM: Das Display blinkt '01'. Wählen Sie einen Titel mit SKIP- oder SKIP+ und drücken Sie dann PROGRAMM, um ihn zu speichern. Wiederholen Sie dies für bis zu 20 Titel. Starten Sie die Wiedergabe mit WIEDERGABE/PAUSE. Zum Abbrechen drücken Sie zweimal STOP.

Wie benutze ich den Kassettenrekorder?

Drehen Sie den Funktionswahlschalter auf KASSETTE. Drücken Sie STOP/AUSWURF, um das Fach zu öffnen. Legen Sie die Kassette mit dem Band nach oben und der vollen Spule rechts ein. Drücken Sie WIEDERGABE zum Starten. Verwenden Sie PAUSE für eine vorübergehende Unterbrechung.

Kann ich ein externes Gerät wie ein Smartphone anschließen?

Ja, schließen Sie die externe Audioquelle an die AUX-IN-Buchse (3,5 mm) auf der Rückseite an. Der Ton wird über die Lautsprecher ausgegeben. Stellen Sie die Lautstärke am externen Gerät auf ein komfortables Niveau ein.

Wie verwende ich einen Kopfhörer mit diesem Gerät?

Schließen Sie einen Stereo-Kopfhörer mit 3,5-mm-Stecker an die KOPFHÖRER-Buchse auf der Rückseite an. Die Lautsprecher werden dann automatisch stummgeschaltet. Stellen Sie die Lautstärke auf eine moderate Höhe ein, um Gehörschäden zu vermeiden.

Was tun, wenn sich das Gerät nicht einschaltet?

Überprüfen Sie den Netzanschluss und ob die Steckdose funktioniert. Wenn Sie Batterien verwenden, stellen Sie sicher, dass sie richtig eingelegt sind (Polarität beachten) und nicht leer sind. Falls das Problem weiterhin besteht, übergeben Sie das Gerät einer autorisierten Fachwerkstatt.

Das Gerät schaltet sich von selbst aus, ist das normal?

Ja, das ist eine Energiesparfunktion. Das Gerät schaltet nach ca. 10 Minuten Inaktivität ohne Signal automatisch in den Bereitschaftsmodus. Um es wieder zu aktivieren, drehen Sie den Funktionswahlschalter.

Wie reinige ich das Soundmaster SCD5100GR?

Trennen Sie das Gerät vor der Reinigung vom Netz. Verwenden Sie ein trockenes, nicht scheuerndes Tuch. Verwenden Sie niemals Reinigungsmittel oder Lösungsmittel. Tauchen Sie das Gerät nicht in Wasser.

BEDIENUNGSANLEITUNG SCD5100GR Soundmaster

HINWEIS ZUM UMWELTSCHUTZ

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt in der Gebrauchsanleitung oder auf der Verpackung weist darauf hin

Die Werkstoffe sind gemäß Ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten und Verpackungen, leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Entfern den Sie dazu ggf. Batterien und Personenbezogene Daten vor der kostenlosten Entsorgung und Fragen Sie ihre Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

WARNING

Gefahr elektrischer Schläge Gerat nicht öffnen!

Zur Vermeidung von Stromschlagen darfas deses Gerat nicht geöffnet werden. Es enthalt keine Bauteile, die vom Benutzer gewartet oder repariert werden konnen, Wartungs- und Reparaturarbeiten darüber nur von Fachpersonal ausgeführten werden.

Dieses Symbol zeigt an, dass im Inneren des Gerätes gefährliche Spannungen vorhanden sind, und einen Stromschlag verursachen können.

Dieses Symbol weist auf wichtige Bedienungs- und Wartungsanweisungen bezüglich des Gerats hin.

Verbrauchte Batterien sind Sonderabfall und gehoren NICT in den Hausmull! Als Verbraucher sind Sie gesetzlich verpflichtet alle Batterien und Akkus egal ob Schadstoffe*) enthalten oder nicht zur umweltschonenden Entsorgung zugruckzugegeben.

Sie können alle Batterien und Akkus bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder Dort unentgeltlich abgeben wo Batterien und Akkus der betreffenden Art verkauf werden.

Batterien und Akkusitte nur in entladenem Zustand abgeben.

*) gekennzeichnet mit Cd = Cadmium, Hg = Quecksilber, Pb = Blei

• Verwenden Sie nur Batterien, die frei von Quecksilber & Cadmium sind.
• Batterien dürfen nicht in die Höhe von Kindern gelangen. Kinder können Batterien verschlucken. Werde eine Batterie verschlukt, muss sofort medizinische Hilfe in Anspruch genommen werden.
• Überprüfen Sie regelmäßig die Batterien um ein Auslaufender Batterie zu vermeiden.
• Batterien dürfen keiner Hitze (z. B. Sonnenbestrahlung), Feuer ausgesetzt werden.
• ACHTUNG: Explosionsgefahr bei falscher Batteriehandhabung. Nur durch denselben oder baugleichen Batterietyp ersetzen.

VORSICHT-UNSICHTBARE LASERSTRAHLUNG TRITT AUS, WENN DER DECKEL GÖFFNET, UND DIE SICHERHEITSVERRIEGELUNG NIEDERGEDRUCKT WIRD. SETZEN SIE SICH NICTH DEM STRAHL AUS.

Ständige Benutzung des Kopfhörers bei hoher Lautstärke kann zu Gehörschädigungen führen.

• Das Gerät ausnahmslos nur in trockenen Innenräumen betreiben.
• Niemals mit Feuchtigkeit in Verbindung bringen.
• Schützen Sie das Gerät vor tropfenden oder spritzenden Flüssigkeiten, und stellen Sie keine mit Flüssigkeit gefällten Gefäße (z. B. Vasen) auf das Gerät.
• Betreiben Sie das Gerät nur in einem gemäßigen Klima.

Schlieben Sie das Gerät nur an eine vorschrifsmäßig installierte und geerdete Netzsteckdose an. Die Netzspannung muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen.
- Achten Sie darauf, dass im Betrieb das Netzkabel niemals Nass oder feucht wird. Das Netzkabel darf nicht eingeklemmt oder anderweitig beschädigt werden.
- Der Netzstecker dient als Trennvorrichtung und muss ohne Schwierigkeiten benutzbar sein.
- Achten Sie beim Verlegen des Netzkabels darauf, dass es beim Betrieb des Gerätes nicht zu einer Stolperfalle werden kann.
- Lassen Sie beschädigte Netzstecker oder Netzkabel(sofort von dem Kundenservice austauschen.
- Prufen Sie das Gerät, das Netzkabel sowie den Netzstecker regelmäß auf sichtbare Beschädigungen. Verwenden Sie das Gerät auf keinen Fall, wenn Sie Beschädigungen festgestellt haben.
- Benutzen Sie das Gerät nicht, wenn es Beschädigungen aufweist, wenn es heruntergefallen ist oder nicht einwandfrei Funktioniert.
- Sie dürfen das Gehäuse nicht öffnen oder reparieren. In dieser Falle ist die Sicherheit nicht gegeben und die Garantie erlischt. Reparaturen sind ausschließlich durch einen ServiceCenter/Kundencenter auszuführen.
- Ziehen Sie bei Gewitter oder einer längerer Abwesenheit (z.B. Urlaub) den Netzstecker und entnahme Sie ggf. die Batterien.
- Kinder sollen den das Gerät nur unter Aufsicht Erwachsener betreiben.
- Lassen Sie das Gerät während des Gebrauchs nicht unbeaufsichtigt.
- Das Gerät ausnahmslos nur mit einem trockenen Abstaubtuch reinigen.
KEINE REINIGUNGSMITTEL oder TÜCHER mit GROBEN Material verwenden!!!
Das Gerät keiner Sonnenbestrahlung oder anderen Hitzequellen aussetzen.
- Stellen Sie das Gerät so auf, dass kein Hitzestau entstehen kann, also frei und gut beluftet.
- Achten Sie darauf, dass an den Seiten ein Mindestabstand von 10 cm besteht, um eine ausreichende Luftzirkulation zu gewährleisten.
- Decken Sie niemals die Belüftungsöffnungen zu!!
- Offene Brandquellen, wie z.B. brennende Kerzen, darüber nicht auf das Gerät gestellt werden.
Das Gerat an einem sicheren, erschütterungsfreien Platz aufstellen.
- Benutzen Sie das Gerät nicht, wenn es Beschädigungen aufweist, wenn es heruntergefallen ist oder nicht einwandfrei Funktioniert.
Gerat möglichstweitentferntvonComputernund Mikrowellengeratenplatzieren,daesonstevtl.zu Empfangsstorungenim Radiobetriebkommen kann.
- Treten wegen einer elektrostatischen Entladung oder kurzzeitigen Netzüberspannung Fehlfunktionen auf, setzen Sie das Gerät zurück. Ziehen Sie hierfür den Netzstecker bzw. Netzadapter und schreiben他们在 nach einigen Sekunden wieder an.

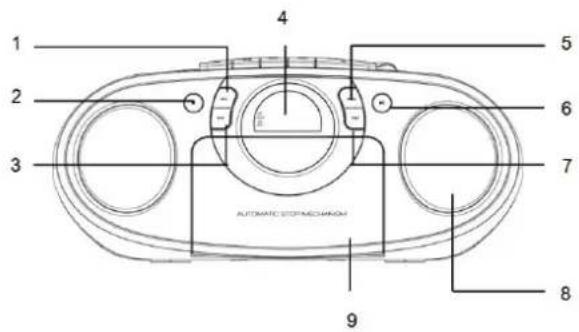

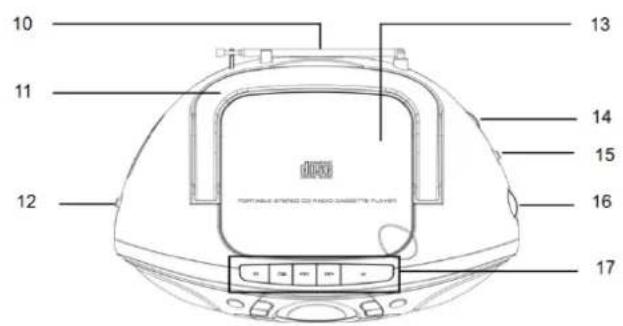

Bedienelemente

Vorderseite Oberseite

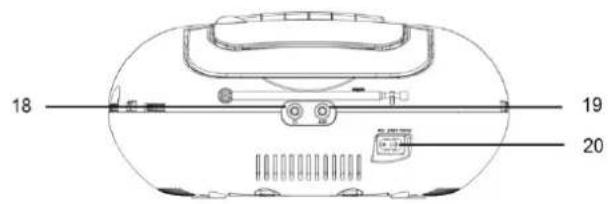

Rückseite

1. WIEDERHOLFFUNKTION
2. STOP
3. TASTE CD ZURUCK
4. LED ANZEIGE
   5.PROGRAM
5. TASTE CD PLAY/ PAUSE

6. TASTE CD WEITER

7. LAUTSPRECHER

8. KASSETTENFACH
9. FM ANTENNE
10. TRAGE GRIFF
11. FUNKTIONS AUSWAHL
12. CD FACH

13. LAUTSTÄRKEREGLER

14. UKW MONO/STEREOWAHL

15. FREQUENZEINSTELLUNG
16. KASSETTENBEDIENUNG
17. KOPFHÖRERBUCHSE
18. AUX-IN BUCHSE
19. NETZANSCHLUSS

Installation

Wahlen Sie einen geeigneten Platz fur das Gerat, beispielsweise eine trockene, ebene, rutschfeste Oberflache, auf der es ihren leicht faltt, das Gerat zu bedieren.
- Stellen Sie sicher, dass ihr Gerät ausreichend beluftet wird.
- Entfernen Sie die Schutzfolie vom Display, wenn diese noch vorhanden ist.

Stromversorgung

• Achten Sie daraufuf, dass die Spannung die gleiche ist wie die auf dem Typenschild angegeben.
  Schlieben Sie das mitgelieferte Netzkabel an eine ordnungsmäßig installierte Steckdose und an die AC-Buchse auf der Rückseite ihres Gerats an.

Batteriebetrieb (Batterien nicht mitgeliefert)

1. Offnen Sie den Deckel des Batteriefaches.
2. Legen Sie 6 Batterien des Typs UM-2 / LR14 ("C" Gröbe) 1,5V in das Gerät ein. Stellen Sie sicher, dass die Batterien der Polung entsprechend eingelegt sind.
3. Schlieben Sie den Batteriefachdeckel.

HINWEIS:

Wenn ein Netzkabel angeschlossen ist, wird die Batteriestromversorgung automatisch unterbrochen.

VORSICHT:

• Batterien konnen auslaufen und Batteriesäure verlieren. Wenn Sie ihr Gerät nicht für eine langere Zeit verwenden, entfern den Sieitte die Batterien.
• Unterschiedliche Batterietypen oder neue und gebrauchte Batterien dürfen nicht zusammen verwendet werden.
• Werfen Sie keine Batterien in den Hausmull. Geben Sie alte Batterien an die entsprechende Sammelstelle oder bei ihrem Handler.

WARNING:

Die Batterien dürfen nicht zu starker Wärme durch Sonneneinstrahlung, Feuer oder ähnlichen ausgesetzt werden. Es besteht Explosionsgefahr!

HINWEIS:

Nach etwa 10 Minuten ohne Signal, schaltet das Gerät automatisch AUS.

Radio Betrieb

UKW Radio

1. Stellen Sie den Funktionsschalter auf "RADIO".
2. Stellen Sie ihren gewünschten Radiosender durch Drehen des Frequenzreglers ein.
3. Stellen Sie ihre gewünschte Lautstärke durch Drehen des Lautstärkenreglers ein.

UKW/UKW-Stereo-Empfang

Stellen Sie den UKW-Stereoschalter auf FM MONO oder FM.ST (Stereo) um zwischen Mono und Stereo Empfang (falls ausgestraht) zu wahlen. Im Stereo Modus leuchtet der Stereo-Anzeige auf. Evtl. Empfangsstörungen halten sich durch Mono Betrieb beseitigen.

Kassetten Betrieb

Kassetten Abspielen

1. Stellen Sie den Funktionsschalter auf OFF/TAPE.
2. Drucken Sie die STOP/EJECT-Taste "■▲", um das Kassettenfach zu öffnen.
3. Legen Sie eine bespielte Audio-Kassette in das Kassettenfach mit der Bandöffnung nach oben.
4. Drucken Sie die PLAY-Taste "▶", um die Wiedergabe zu starten.
5. Drucken Sie die STOP/EJECT-Taste "■▲", um die Wiedergabe zu Stoppen.
6. Spulen Sie wenn nötig, das Kassettenband in Richtung der Pfeiltaste auf (Siehe Pfeilrichtung der Kassettenbedienung).
7. Drücken Sie immer die STOP/EJECT-Taste "■▲", wenn Sie das Band aufwickeln, oder das Band Stoppen möchten. Dies verhindert Schäden am Gerät und an ihrem Tonband.
8. Drucken Sie die STOP/EJECT-Taste "■▲", um das Kassettenfach zu öffnen.
9. Um die Wiedergabe anzuhalten, drücken Sie die PAUSE-Taste "I". Drücken Sie die PAUSE-Taste "I" erneut, um die Wiedergabe fortzusetzen.

CD Betrieb

1. Stellen Sie den Funktionsschalter auf CD.
2. Offnen Sie das CD-Fach und legen Sie eine CD mit der bedruckten Seiten nach oben in das CD-Fach.
3. Schlieben Sie das CD-Fach.
4. Das Gerät liest die CD ein, die Gesamtanzahl der Titel werden gelesen und auf der Anzeige angezeigt.
5. Drücken Sie die PLAY/PAUSE-Taste "▶■", um die CD-Wiedergabe zu starten.
6. Stellen Sie ihre gewünschte Lautstärke durch drehen des Lautstärkenreglers.
7. Drücken Sie die PLAY/PAUSE-Taste "▶■" erneut, wenn Sie die Wiedergabe vorübergehend stoppen möchten.
8. Um die CD zu entfernen, drücken Sie die STOP-Taste "■", öffnen Sie das CD-Fach, und haben Sie die CD vorsichtig heraus.

HINWEIS:

Wenn eine CD nicht gelesen werden kann, beziehungsweise wenn keine CD eingelegt wird, erscheint "NO" im Display.

Programmierte Wiedergabe

Sie konnen die Titel einer CD in einer selbst einprogrammierten Wiedergabeliste wiedergeben.

Es konnen bis zu 20 Titel in beliebiger Reihenfolge programmiert werden.

Drucken Sie nach dem "Einlesen" der CD die STOP-Taste". (Die Gesamtanzahl der Titel erscheint im Display)

1. Drücken Sie die PROGRAM-Taste. Im Display erscheint "01" und blinkt.
2. Wahlen Sie ihren gewünschten Titel durch drucken der "▶" oder "▶" Taste
3. Drücken Sie die PROGRAM-Taste, um den gewünschten Titel zu speichern.
4. Wiederholen Sie Schritt 2 und 3 um weitere Titel in den Programmspeicher einzugeben.
5. Wenn alle gewünschten Titel programmiert worden sind, drücken Sie die PLAY / PAUSE-Taste "▶", um die Wiedergabe ihrer Programmierung zu starten.
6. Drucken Sie die STOP-Taste "■" zweimal, um die programmierte Wiedergabe zu beenden.

Wiedergabe Modus

Drücken Sie wiederholt die REPEAT-Taste vor oder während der Wiedergabe einer CD um zwischen folgenden Abspielmodi zu wechseln:

1. WIEDERHOLEN 1 (Die Wiederholungsanzeige blinkt.)
2. WIEDERHOLEN ALLE (Die Wiederholungsanzeige leuchtet stetig auf.)
3. NORMALE WIEDERGABE

AUX-IN

Sobald Sie ein 3.5 mm Klinkenkabel mit der AUX-IN Buchse ihres Gerats verbunden haben, schaltet die Tonausgabe über CD oder RADIO ab. Starten Sie die Wiedergabe ihres externen Wiedergabegerats, und stellen Sie ihre gewünschte Lautstarke am Hauptgerät ein.

HINWEIS:

Stellen Sie die Lautstärke ihres externen Wiedergabegerats auf mindestens die halbe Lautstärke.

Kopfhore

Um Music über Kopfhörer zu horen, schlieben Sie ein 3.5mm Klinken-Kopfhörer an die Kopfhörerbuchse ihres

Gerats an. Der Ton über die Lautsprecher wird unterbrochen, und automatisch auf die Kopfhörer umgeleitet.

HINWEIS:

Stellen Sie die gewünschte Lautstärke durch Drehen des Lautstärkenregler sein.

Reinigung und Instandhaltung

WARNING:

• Das Gerät nicht in Wasser tauchen.
• Ziehen Sie immer den Netzstecker, bevor Sie das Gerät reinigen.
• Reinigen Sie ihr Gerät auf der Oberfläche ohne jegliche Zusätze mit einem leicht feuchten Tuch.

Automatische Standby Abschaltung

Wenn das Gerät ca. 10 Minuten im Leerlauf ist, schaltet das Gerät automatisch AUS. Zum Wiedereinschalten ihres Geräts, betätigten Sie den Funktionsschalter, und wahren Sie eine Funktion.

Technische Daten

Frequenzbereich: FM 87.5 - 108 MHz

Stromversorgung: AC 230V~50Hz

DC 6 x 1.5 V UM-2 / R14 Batterie ("C"-Größe). (Batterien nicht im Lieferumfang enthalten)

290(B) x 215(T) x 132(H)mm

Abmessungen:

Ausgangsleistung: 2 × 1 Watt

Gewicht: 1.7Kg

Importeur

Wörlein GmbH

Gewerbestrasse 12

D 90556 Cadolzburg

Germany

Tel.: [phone]

Fax.: [phone]

Technische Änderungen und Druckfehler vorbehalten

Vervielfaltung nur mit ausdrücklicher Genehmigung der Woerlein GmbH

ENVIRONMENTAL PROTECTION

Hiermit bestätigt Wörlein GmbH, dass sich these Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlädigten Bestimmungen der Richtlinie 2014/53/EU befindet.

Eine Kopie der Konformitätserklung kann unter oberstehender Adresse bezogen werden.
