HASZNÁLATI ÚTMUTATÓ KAC900 KRESS

ÖSSZESZERELÉS ÉS MÜKÖDÉS 62

KARBANTARTÁS ÉS TISZTÍTÁS 65

TÁROLÁS....65

HIBAELHÁRÍTÁS......65

MÜSZAKIADATOK....66

BEVEZETŐ

Tisztelt Vásárló!

Köszönjük, hogy megvásárolta ezt a Kress Commercial terméket. Elkötelezettek vagyunk az Ön ipari tájépítészeti igényeinek megfelelő, kiváló minőségű termékek kifejlesztése iránt.

A Kress márka egyet jelent a prémium minőségű szolgáltatással. A termék élettartama során, ha bármilyen kérdése vagy aggálya merülne fel a termékkel kapcsolatban, kérjük, forduljon kereskedőjéhez vagy ügyfélszolgálati csapatunkhoz segítségért.

Biztosak vagyunk benne, hogy hosszú éveken át élvezni fogja Kress termékének használatát.

RENDELTETÉS

Ez a heveder lehetővé teszi, hogy csatlakoztassa a kiválasztott Kress 60V-os kézi szerszámokat, például a füszegélyvágót, a szegélynyírót vagy a sövénynyírót, ez a kábelköteg rugalmasságot biztosít a nagy munkák megoldásához, és hosszabb üzemidőt tesz lehetővé a nagyobb munkákhoz.

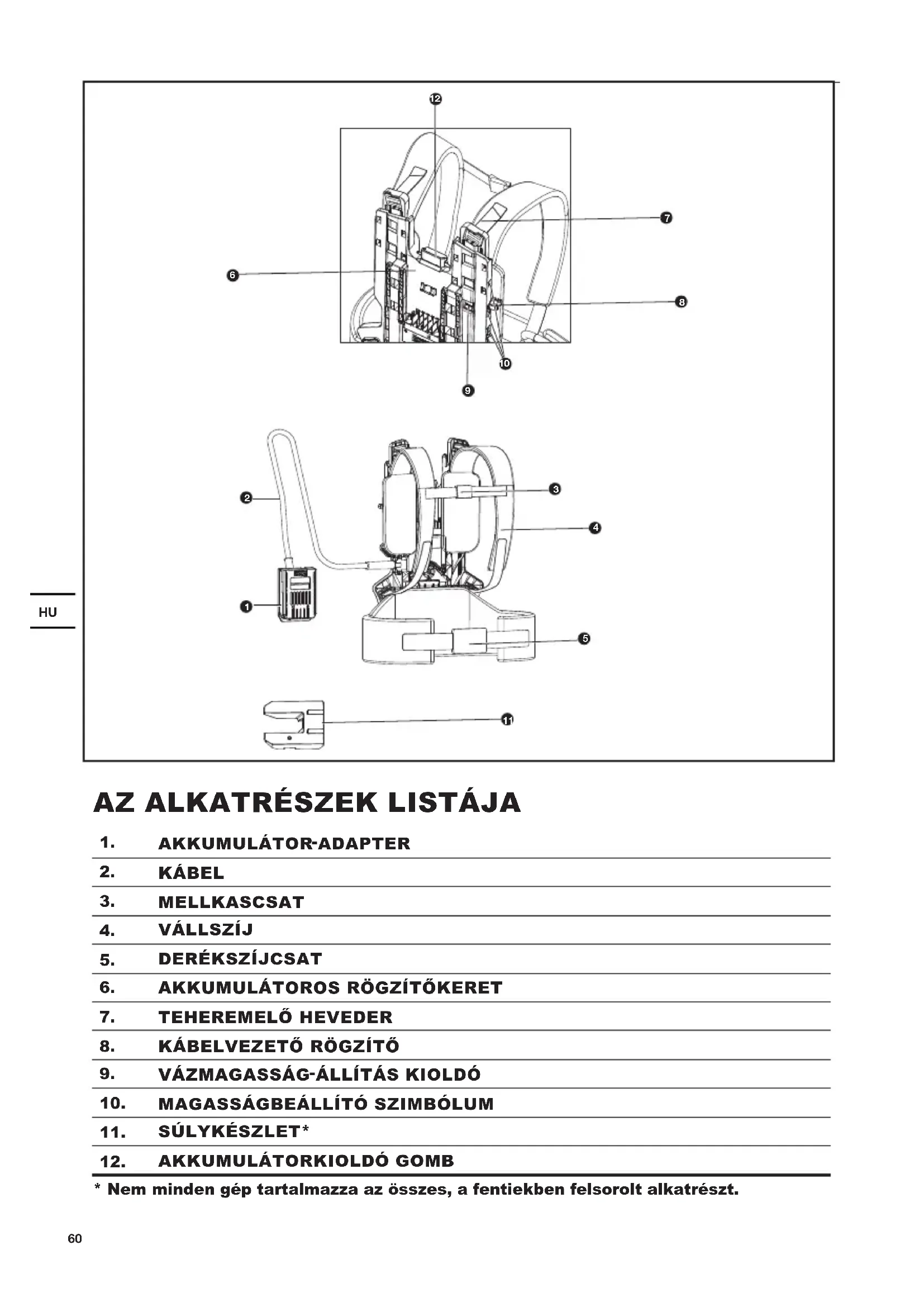

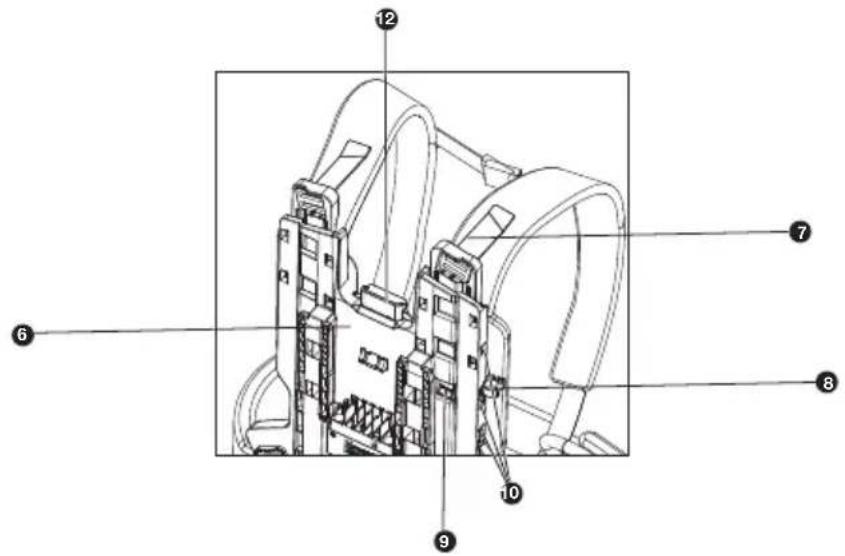

AZ ALKATRÉSZEK LISTÁJA

1. AKKUMULÁTOR-ADAPTER
2. KÁBEL
3. MELLKASCSAT
4. VÁLLSZÍJ
5. DERÉKSZÍJCSAT
6. AKKUMULÁTOROS RÖGZÍTŐKERET
7. TEHEREMELÓ HEVEDER
8. KÁBELVEZETŐ RÖGZÍTŐ
9. VÁZMAGASSÁG-ÁLLÍTÁS KIOLDÓ
10. MAGASSÁGBEÁLLÍTÓ SZIMBÓLUM
11. SÚLYKÉSZLET*
12. AKKUMULÁTORKIOLDÓ GOMB

EREDETI HASZNÁLATI UTASÍTÁS TERMÉKBIZTONSÁG ELEKTROMOS KÉZISZERSZÁMOK BIZTONSÁGOS HASZNÁLATÁVAL KAPCSOLATOS ÁLTALÁNOS FIGYELMEZTETÉSEK

FIGYELEM: Olvassa el az összes, ehhez az elektromos

kéziszerszámhoz mellékelt biztonsági figyelmeztetést, utasítást és részletes ismertetést, illetve tekintse meg az

ábrákat. Az alább felsorolt utasítások bármelyikének figyelmen kívül hagyása áramütést, tüzet és/vagy súlyos testi sérüléseket eredményezhet.

Órizzen meg az összes figyelmeztetést és utasítást, a jövőben szüksége lehet ezekre.

A figyelmeztetésekben használatos "elektromos kéziszerszám" kifejezés az ön hálózatról üzemeltetett (vezetékes) elektromos kéziszerszámára vagy akkumulátoros (vezeték nélküli) elektromos kéziszerszámára vonatkozik.

SZIMBÓLUMOK

	A sérülésveszély csökkentése érdekében a felhasználónak el kell olvasnia az utasításokat
	Figyelmeztetés
	Gondoskodjon arról, hogy az ak-kumulátort eltávolította az alkatrészek cseréjét megelőzően
	A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél.

ÖSSZESZERELÉS ÉS MÜKÖDÉS

MEGJEGYZÉS: Mielött a szerszámot

használná, olvassa el figyelmesen az

utasításokat.

FIGYELEM: Ez az akkumulátor heveder csak Kress vezeték nélküli kéziszerszámokkal használható.

MÜKÖDTETÉS ELÖTT

Megjegyzés: Óvatosan ellenőrizze a Kress akkumulátorokat, hogy megbizonyosodjon arról, hogy nem sérült vagy hiányzik-e egy alkatrésze. Ha bármilyen sérülés történt, kérjük, forduljon a szervizhez.

HASZNÁLAT

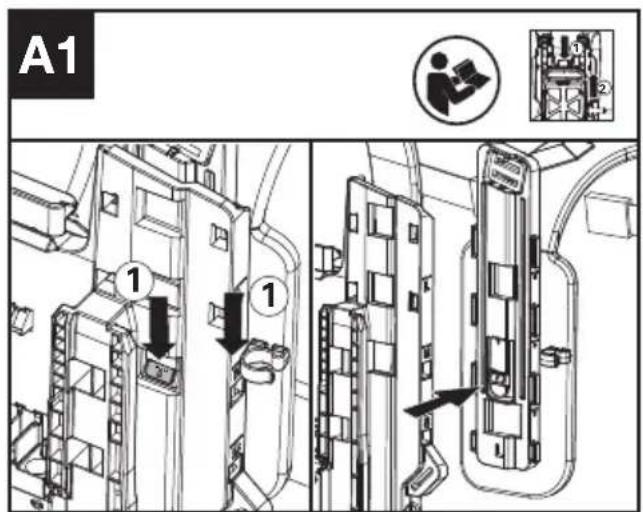

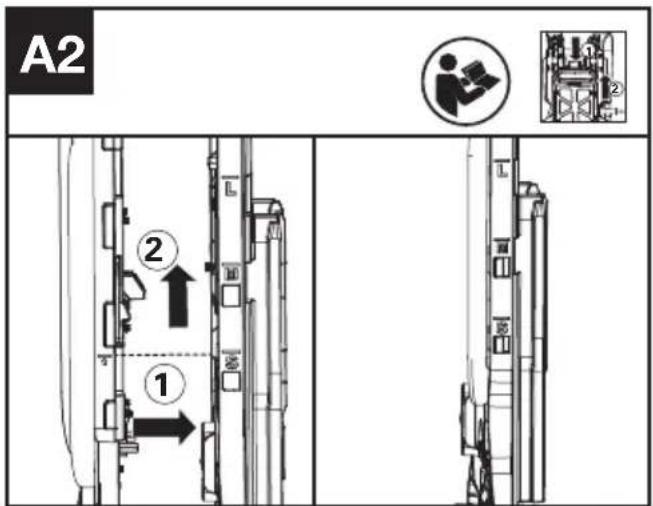

A keret magasságának beállítása (lásd: A1, A2. ábra)

A1 ① ① ②

A2 ② ①

Megjegyzés: Lehetőség van a keret magasságának beállítására a felhasználó magassága és súlya alapján. A Kress heveder három magasságbeállítással rendelkezik (S/M/L) az Ön választása szerint.

1. Nyomja le a gombot, és engedje ki a csúszkát a keretből;

2.Keresse meg a megfelelő magasságot, illessze oda a "-" szimbóluot a képen látható módon, illessze be a csúszkát, és emelje fel a beállítás befejezéséhez, és hallania kell egy "kattanást".

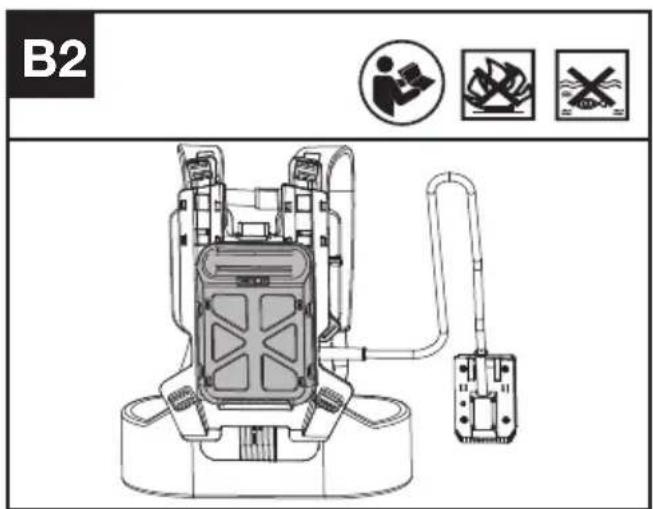

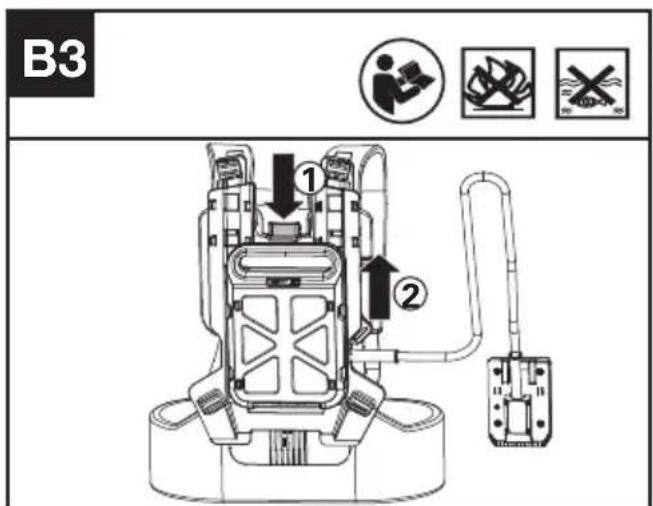

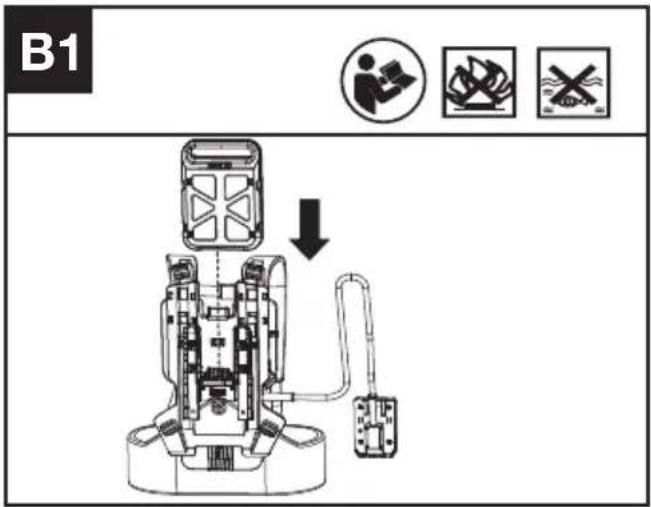

Az akkumulátor beszerelése/kivétele (lásd:B1, B2, B3ábra)

B1 ↓

B2

B3 ① ②

1. Igazítsa az akkumulátoregységet az akkumulátor rögzítőkerethez, majd csúsztassa bele a beszereléshez.
2. Nyomja meg az akkumulátoregység kioldó gombját, majd emelje fel az akkumulátoregységet a

tartóalap mentén az akkumulátor kivételéhez.

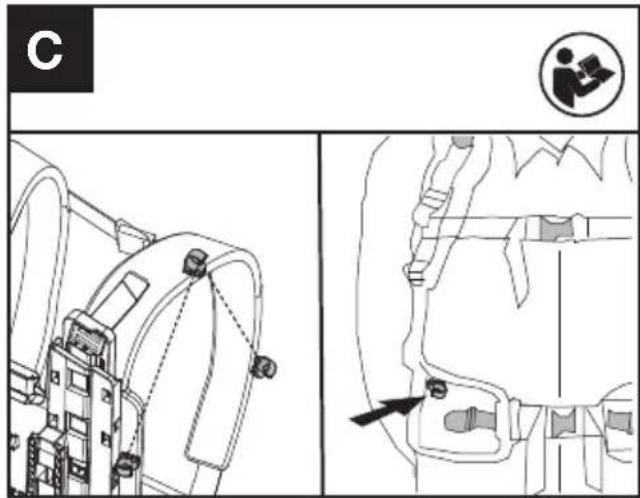

Rögzítse a vezetéket a hevederbe. (lásd: Cábra)

C

Javasoljuk, hogy a vezetéket működés közben rögzítse a kábelcsipeszekbe, hogy elkerülje az akadályokat az összegubancolódott kábelek miatt. A kábelcsipeszeket a vállszíj és a derékszíj mentén alakították ki, ami két különböző módot biztosít a kábelek elvezetésére.

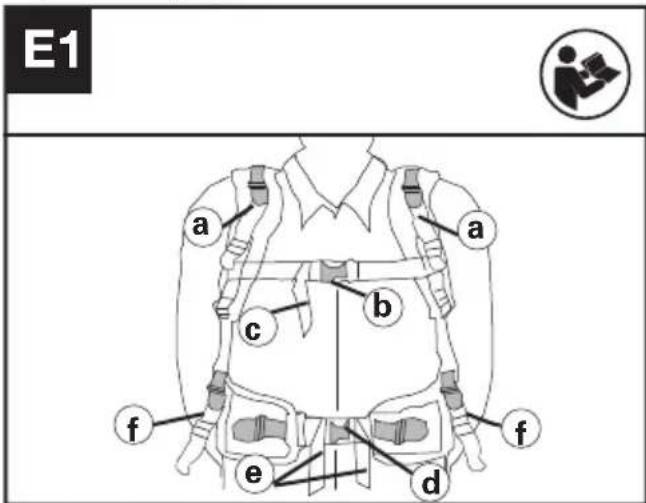

A heveder beállítása (lásd: E1, E2, E3ábra)

E1 a a b c f e d f

E2 1 2

E3 ① ② ③

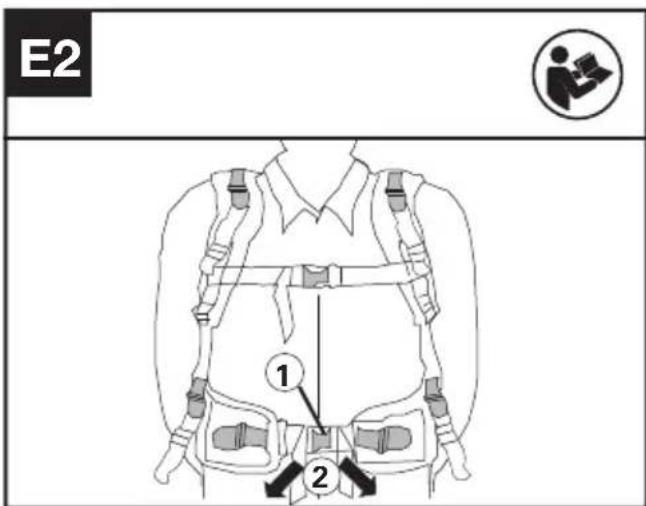

1. Csatolja be a derékszijcsatot (d). Állítsa be a derékpánt(e) hosszát annak érdekében, hogy az biztosan a csípőjén legyen (lásd: E2. ábra).

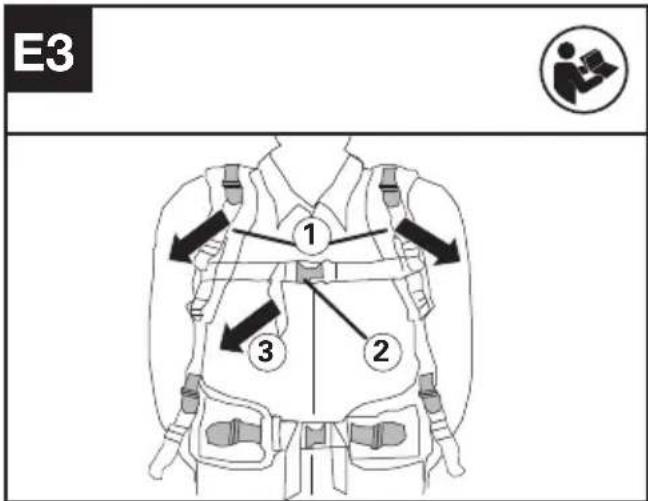

2. Húzza meg a vállpántot (a), és ne feledje, hogy a váll fölött hagyjon egy kis rést, hogy az akkumulátor súlya a vállakon eloszoljon a súly kiegyensúlyozása érdekében (lásd: E3. ábra).
3. A mellkasi csatot (b) és a mellkasi pántot (c) a munka előtt állítsa be (lásd: E3. ábra).

FIGYELEM: Ne viseljen más vállpántot, amikor ezt a háti hevedert használja.

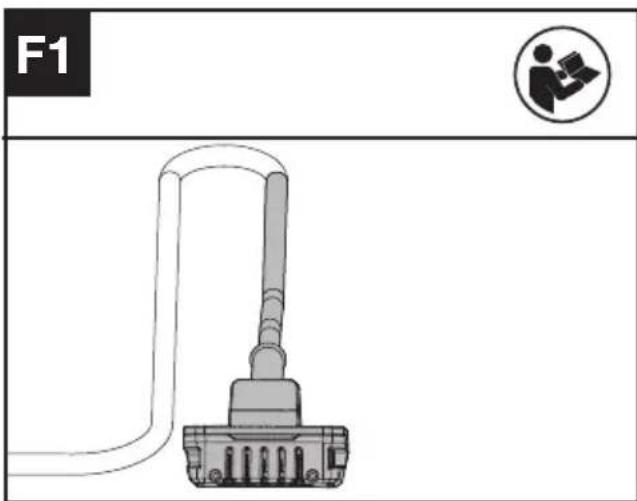

Csatlakoztassa a hevedert a gépéhez(lásd: F1, F2 ábra)

F1

1. Illessze be az akkumulátorhevedert a Kress akkumulátoros kéziszerszámba. A szerszám indításához kövesse az eszköz kézikönyvében található utasításokat. Használat után vegye ki az adaptert a szerszámból.

MEGJEGYZÉS: Ha működés közben sípoló hangot hall, előfordulhat, hogy az a tápkábel sérülése miatt bekövetkezett rövidzárlatot jelzi. Azonnal hagyja abba a munkát. Távolítsa el az akkumulátort, és cserélje ki a tápkábelt.

F2 1 2

G1 ① ②

F3 2 1

G2 ① ② ①

MEGJEGYZÉS: A jobb súlyelosztás érdekében a háti hevederhez súlykészletet mellékelünk.

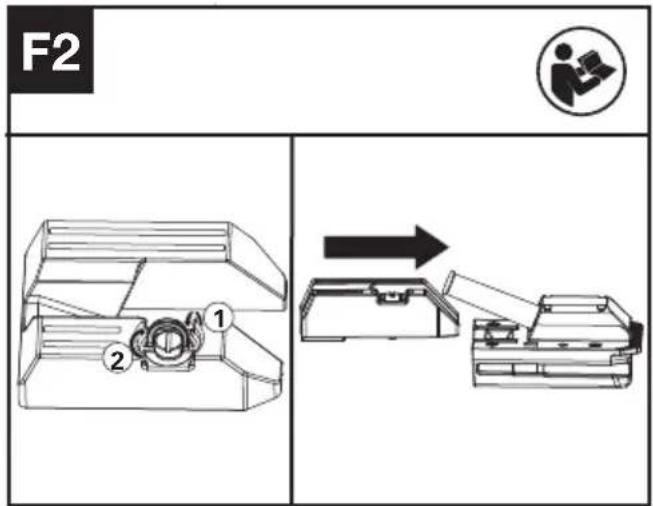

1. Emelje fel a gyűrűt, és forgassa el a csavart az óramutató járásával ellentétes irányba, majd tolja a súlykészletet az akkumulátoradapter mentén. (Lásd az F2. ábrát.)

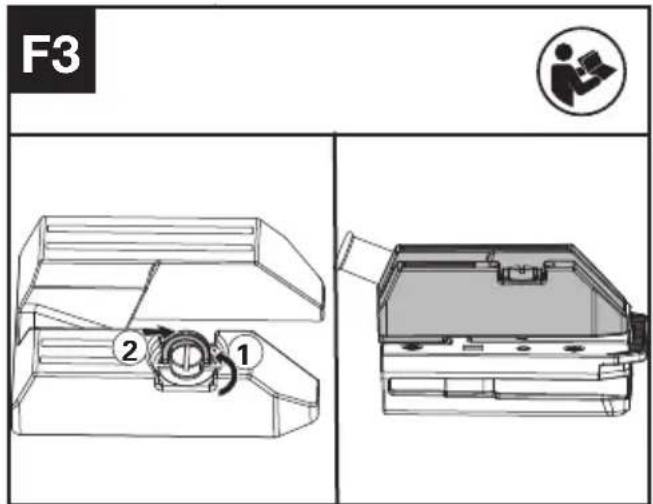

2. A súlykészlet és az akkumulátoradapter összeszerelésének befejezéséhez forgassa el a csavart az óramutató járásával megegyező irányba. Ezután helyezze be az akkumulátoradaptert a Kress kéziszerszámokba. (Lásd az F3. ábrát.)

FIGYELEM: Csatlakozás előtt ellenőrizze, hogy a gép ki van-e kapcsolva. Használat közben viseljen védőkesztyűt.

A HEVEDER ELTÁVOLÍTÁSA ÉS FELSZERELÉSE

A derékszíj szétszerelése és összeszerelése.(lásd: G1,G2ábra)

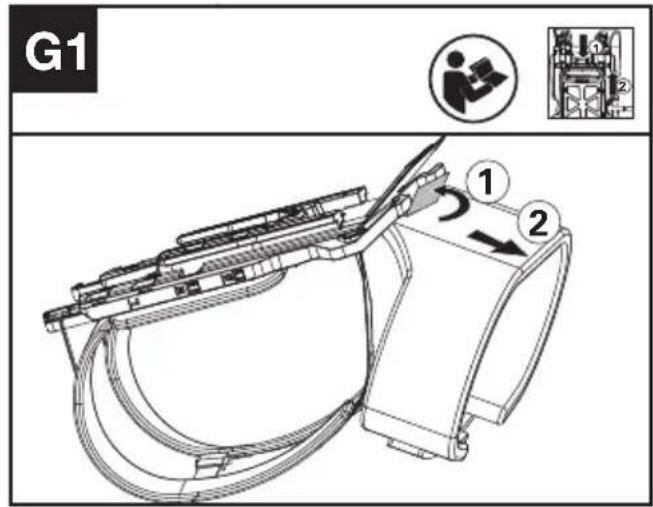

1. Nyissa ki a tépőzárat, és vegye le az övet a keretszárnyról. (Lásd az G1. ábrát.)

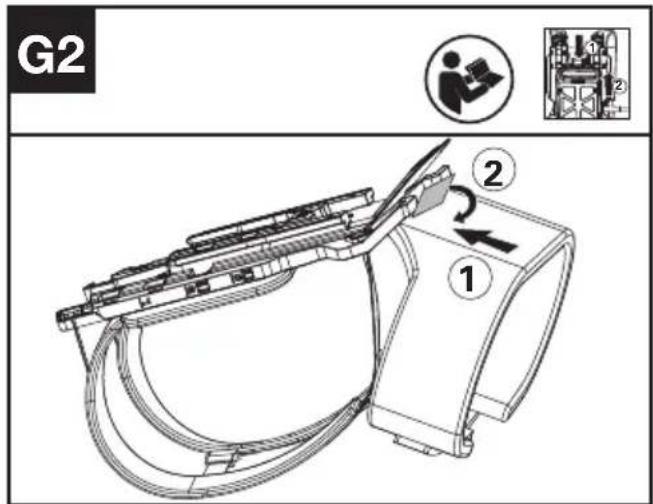

2. Helyezze be a keretszárnyat az öv zsebébe. Forgassa el az övet, amíg a teljes keretszárny a zsebben van. Rögzítse a tépőzáras füllel. (Lásd az G2. ábrát.)

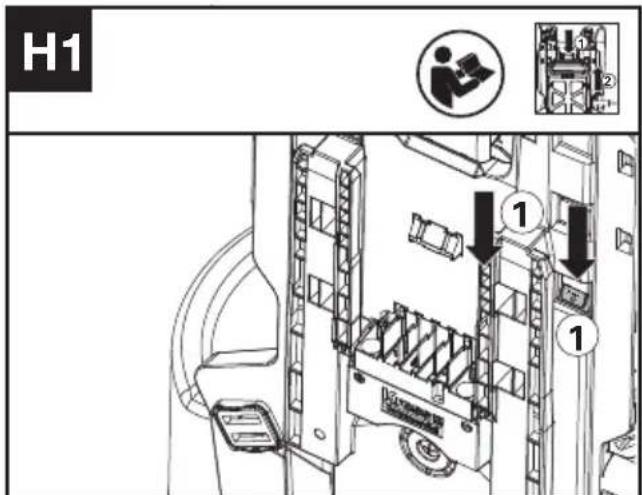

A vállöv szétszerelése és összeszerelése. (lásd: H1,H2ábra)

H1 ① ② ①

1. Nyomja meg a gombot, és engedje ki a csúszkákat a keretből.(lásd: H1ábra)

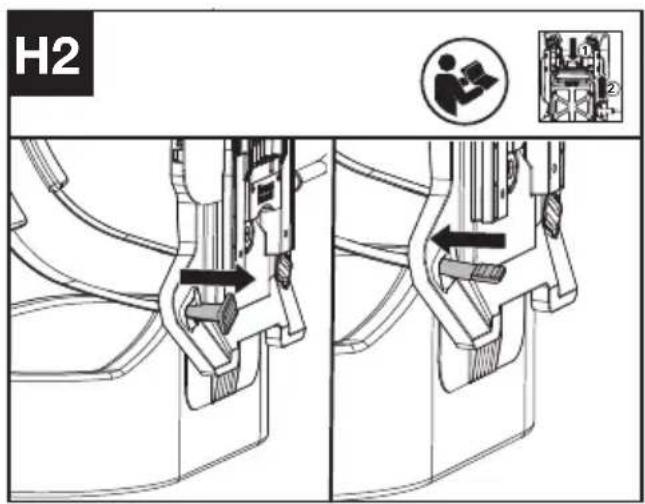

2. A vállpánt levételéhez nyomja át a pántot a nyíláson, hogy kioldja a kapcsolót. Az eltávolításhoz fordítsa el a billenő háromszöget 90 fokkal, és vezesse vissza a nyíláson keresztül.(lásd: H2ábra)

H2 ① ②

11 ① ②

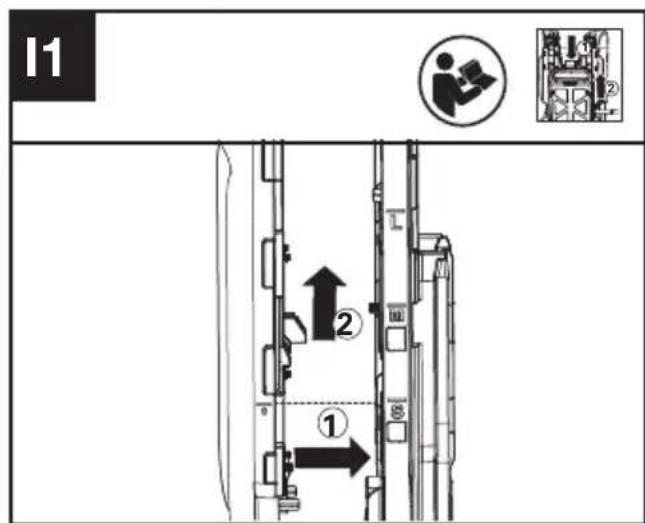

1. Illessze össze a "-" szimbólumot a keret és a csúszka között, majd emelje fel a csúszkát a kábelköteg összeszereléséhez (lásd: l1. ábra). Megjegyzés: A hevedert három magasságbeállítással tervezték (S/M/L), hogy kiválaszthassa a megfelelő magasságot.

12 ① ②

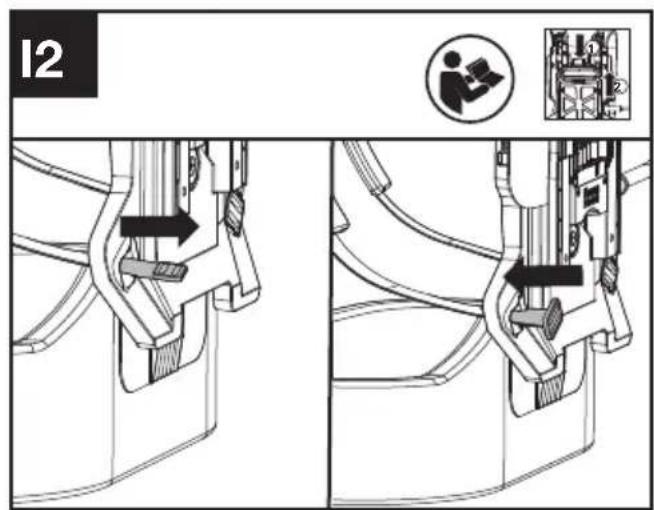

1. Fordítsa el a kapcsolót úgy, hogy 90°-kal a heveder mentén feküdjön. Vezesse át a bilincset és a hevedert a keretben lévő nyíláson. Engedje ki a billenőkapcsolót, és húzza vissza a keret felé. Ügyeljen arra, hogy a vállpánt ne legyen megcsavarodva. (lásd: 12 ábra)

KARBANTARTÁS ÉS TISZTÍTÁS

Puha ecsettel tisztítsa meg a heveder felületén lévő szennyeződést. Soha ne használjon vizet vagy vegyszereket a heveder tisztításához. A nedvességet puha, száraz ruhával törölje le, mivel a nedvesség sokkveszélyt okoz.

FIGYELEM: Mielőtt bármilyen beállítást, szervizelést vagy karbantartást végezne, vegye ki az akkumulátort és az adaptert a hevederből.

TÁROLÁS

A hevedert mindig zárt helyen tárolja, amelyhez gyermekek nem férhetnek hozzá. Tartsa pormentes az összes működésvezérlőt. Maró anyagoktól tartsa távol. Ne helyezzen semmilyen tárgyat a heveder tetejére, és fektesse le a hevedert sima padlóra.

HIBAELHÁRÍTÁS

A következő táblázat a problémákat és a lehetséges intézkedéseket tartalmazza, ha a gép nem működik megfelelően.

FIGYELEM: A hibaelhárítás előtt kapcsolja ki a készüléket, és vegye ki az akkumulátort.

Probléma Lehetséges ok		Megoldás
A szerszám nem működik	1. Az akku-mulátor nincs (megfelelően) behelyezve2. Nincs elektro-mos érintkezés az akkumulátor és a háti heveder között3. Az akkumulá-tor lemerült4. Nincs elektro-mos érintkezés az adapter és a szerszám között	1. Helyezze be megfelelően az akkumulátort a háti hevederbe.2. Vegye ki az akkumulátort és ellenőrizze az érintkezőt. Ezután hely-ezze vissza az akkumulátort.3. Töltse fel az akkumulátort.4. Húzza ki az adaptert a szerszámból, majd csatlakoz-tassa újra.
Működés közben sípoló hang hallható.	Rövidzárlat a tápkábel sérülése miatt.	Azonnal hagyja abba a munkát. Távolítsa el az akkumulátort, és cserélje ki a tápkábelt.

MÜSZAKI ADATOK

	KAC900
Megfelelő akkumulátor Kress 60V-os akkumulátor
Súly(Meztelen eszköz) 2.25 kg

Javasoljuk, hogy a tartozékokat ugyanattól a kereskedőtöl vásárolja meg, aki a szerszámot is eladta. További részletekért olvassa el a tartozékcsomagolást. A márkakereskedő segíthet Önnek és tanácsot adhat.
