MODE D'EMPLOI KAC900 KRESS

• ENTRETIEN ET NETTOYAGE p. 25
• RANGEMENT p. 25
• EN CAS DE PANNE p. 25

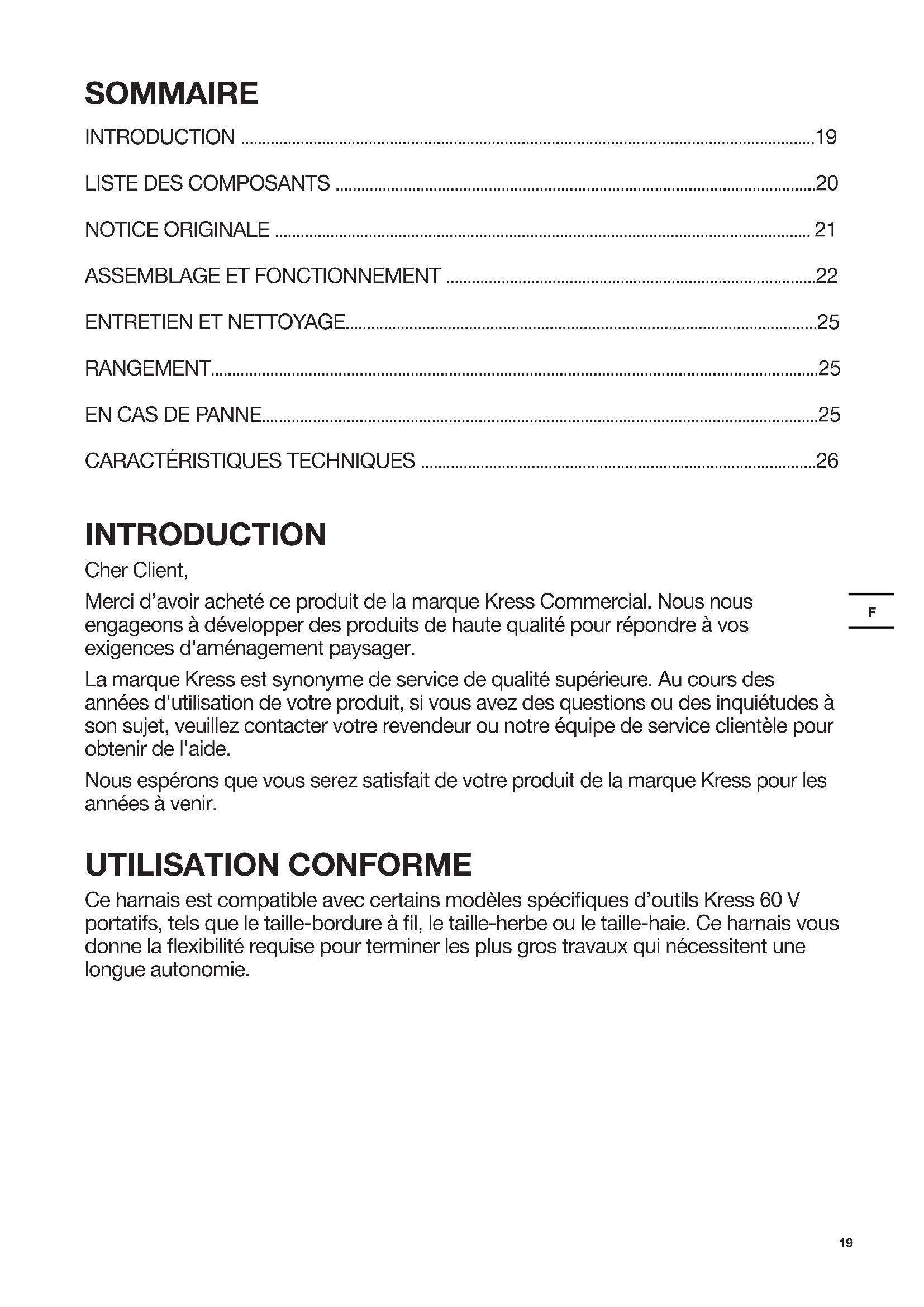

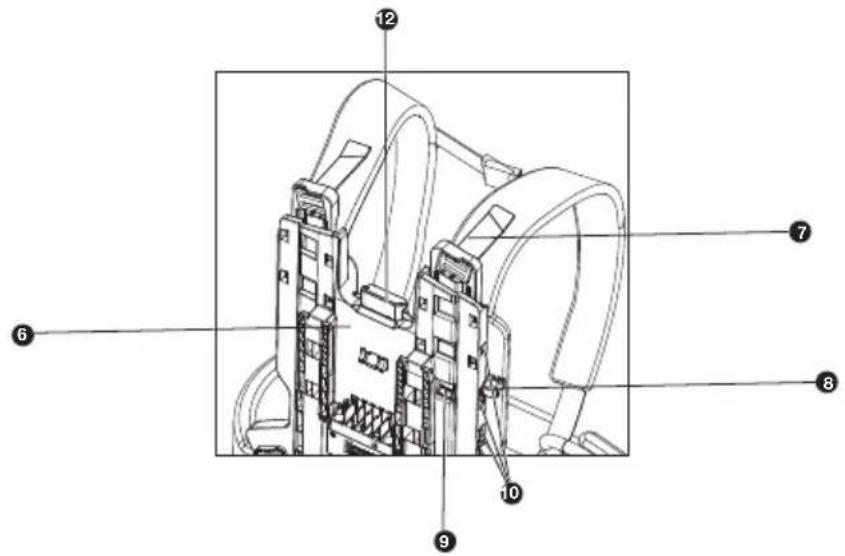

• CARACTÉRISTIQUES TECHNIQUES INTRODUCTION Cher Client, Merci d’avoir acheté ce produit de la marque Kress Commercial. Nous nous engageons à développer des produits de haute qualité pour répondre à vos exigences d'aménagement paysager. La marque Kress est synonyme de service de qualité supérieure. Au cours des années d'utilisation de votre produit, si vous avez des questions ou des inquiétudes à son sujet, veuillez contacter votre revendeur ou notre équipe de service clientèle pour obtenir de l'aide. Nous espérons que vous serez satisfait de votre produit de la marque Kress pour les années à venir. UTILISATION CONFORME Ce harnais est compatible avec certains modèles spéciques d’outils Kress 60 V portatifs, tels que le taille-bordure à l, le taille-herbe ou le taille-haie. Ce harnais vous donne la exibilité requise pour terminer les plus gros travaux qui nécessitent une longue autonomie.20 p. 26

Les accessoires reproduits ou décrits ne sont pas tous compris avec le modèle standard livré.

AVERTISSEMENT! Lire l’ensemble des mises en garde, instructions, illustrations et spécifications fourni avec cet outil électrique. Ne pas suivre toutes les instructions énumérées ci-dessous peut conduire à une électrocution, un incendie et / ou des blessures graves. Conserver tous les avertissements et toutes les instructions pour pouvoir s’y reporter ultérieurement. Le terme «outil» dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d’alimentation) ou votre outil fonctionnant sur batterie (sans cordon d’alimentation). SYMBOLES Pour réduire le risque de blessure, l'utilisateur doit lire le mode d’emploi. Avertissement

Assurez-vous d’avoir retiré la batterie avant de changer les accessoires. Les déchets d’équipements électriques et électroniques ne doivent pas être déposés avec les ordures ménagères. Ils sont collectés pour être recyclés dans des centres spécialisés. Consultez les autorités locales ou votre revendeur pour obtenir des renseignements sur l’organisation de la collecte.22

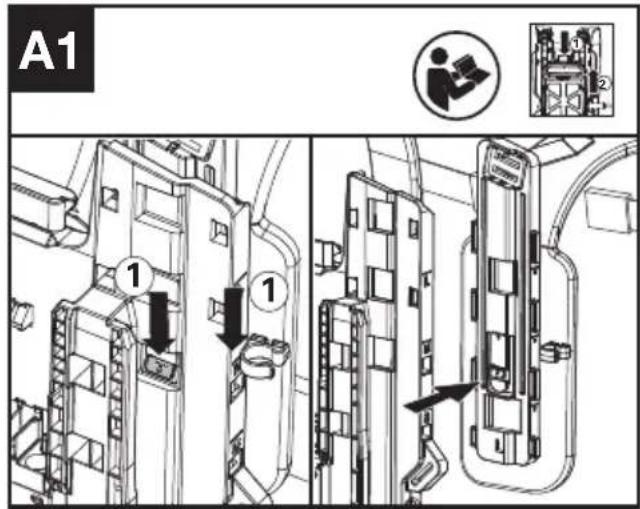

ASSEMBLAGE ET FONCTIONNEMENT Remarque: Avant d’utiliser cet outil, lire attentivement le mode d’emploi.AVERTISSEMENT : Ce harnais de batterie ne peut être utilisé qu’avec les outils portatifs sans l Kress. AVANT UTILISATION REMARQUE : Vériez attentivement les batteries Kress pour vous assurer qu’il n’y a aucune pièce endommagée ou manquante. En cas de dommages, veuillez contacter le réparateur. MODE D'EMPLOI Ajuster la hauteur de l'armature (Voir Fig. A1,A2)

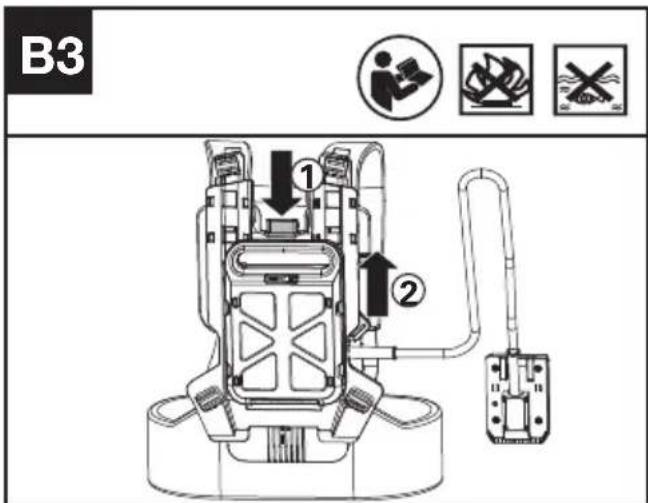

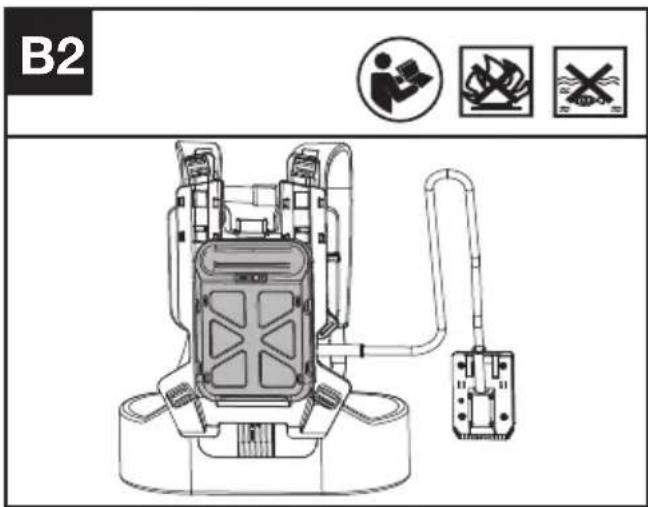

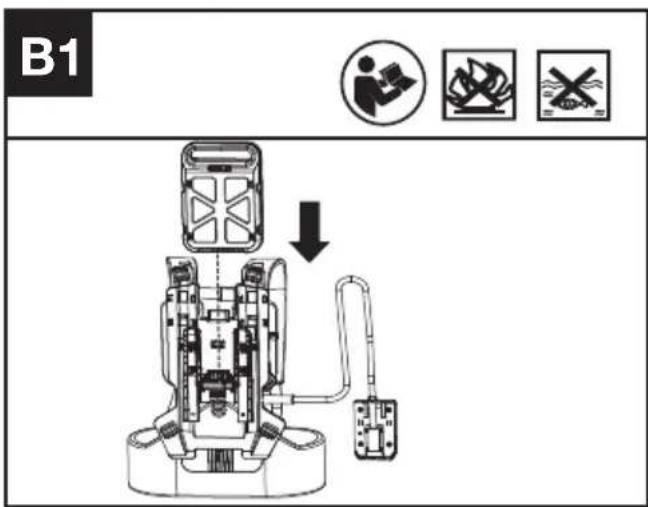

Remarque : Il est possible d’ajuster la hauteur de l'armature en fonction de la hauteur et du poids de l’utilisateur. Ce harnais Kress dispose de trois réglages de hauteur (S/M/L), au choix.1. Appuyez sur le bouton et libérez la glissière de l'armature;2. Trouvez la hauteur adaptée, et faites correspondre le symbole « - » comme illustré. Insérez la glissière et soulevez pour terminer l’assemblage. Vous devriez entendre un « clic ». Installation/retrait de la batterie (Voir Fig. B1, B2, B3)

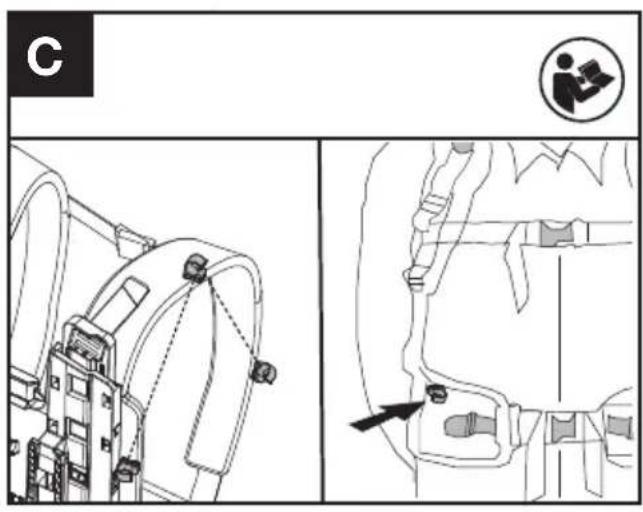

1. Alignez la batterie sur le support de xation de batterie, puis faites-la glisser dans le support.2. Appuyez sur le bouton de déverrouillage de la batterie, puis faites glisser la batterie le long de la base pour la retirer. Fixer le câble selon les positions du harnais. (Voir Fig C)F

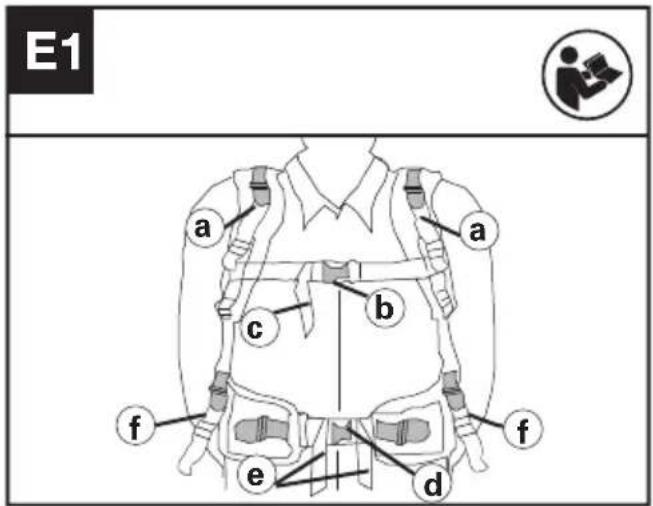

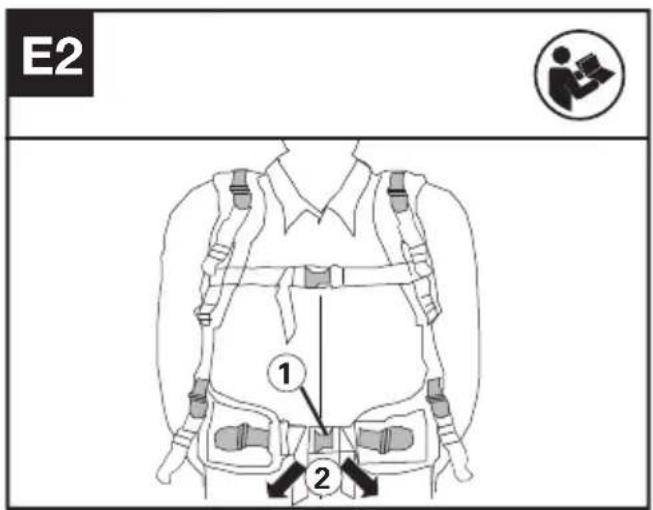

Il est recommandé de xer le câble dans les attaches pendant l’utilisation pour éviter la gêne occasionnée par les câbles emmêlés. Les attaches de câble sont présentes le long des sangles d’épaule et de taille, offrant ainsi deux méthodes de gestion des câbles. Régler le harnais (Voir Fig. E1, E2, E3)

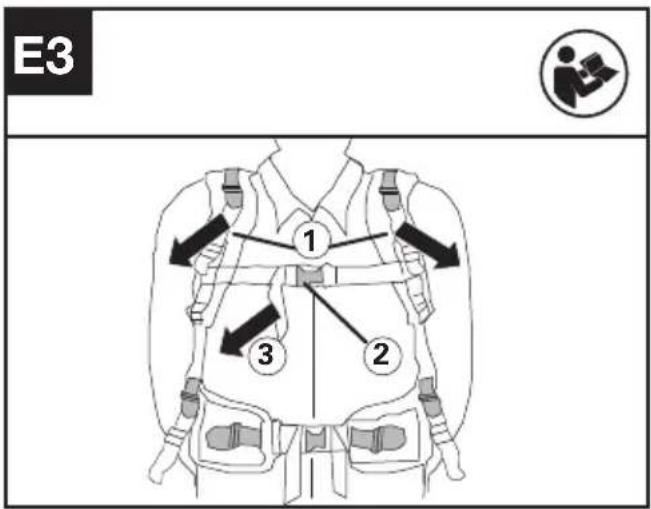

1. Enclipsez la boucle de taille (d) Ajustez la longueur de la sangle de taille (e) pour vous assurer qu’elle est bien installée autour de vos hanches. (Voir la Fig. E2).2. Serrez la sangle d’épaule (a), en vous souvenant de laisser un petit espace libre autour de l’épaule pour distribuer le poids de la batterie sur les épaules et équilibrer le poids (Voir Fig E3).3. Enclipsez la boucle de poitrine (b) et la sangle de poitrine (c) avant de commencer le travail (Voir Fig E3).

AVERTISSEMENT: Ne portez pas d’autres sangles d’épaule lorsque vous utilisez ce harnais dorsal.

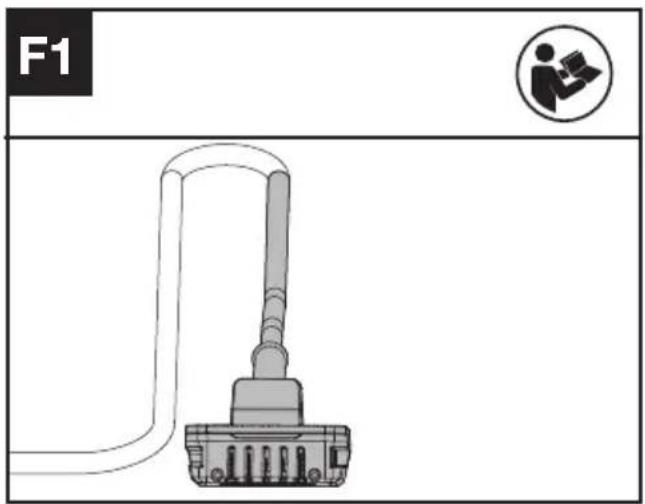

Brancher le harnais à votre machine (Voir Fig F1, F2)

1. Insérez l’adaptateur de batterie dans l’outil sans l Kress. Suivez les instructions du mode d’emploi de l’outil pour démarrer l’outil. Retirez l’adaptateur de l’outil après utilisation.24

REMARQUE : Si un bip est émis en cours d’utilisation, cela est susceptible d’indiquer un court-circuit dû à une détérioration du cordon d’alimentation. Veuillez arrêter immédiatement de travailler. Retirez la batterie et remplacez le cordon d’alimentation.

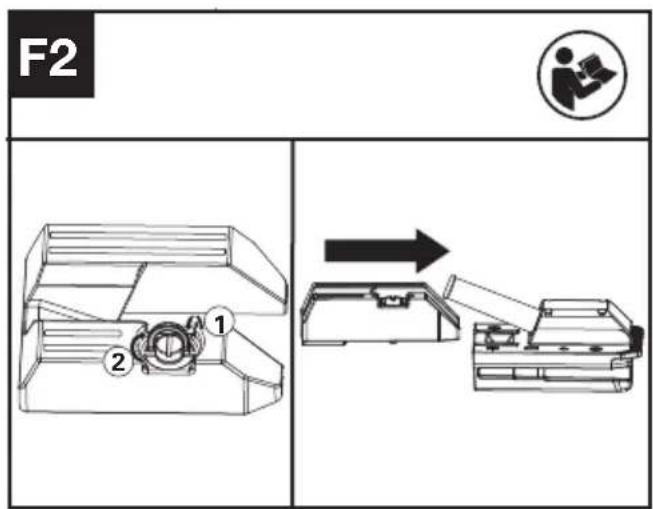

REMARQUE : Pour une meilleure distribution du poids, un kit de contrepoids est inclus avec le harnais.1. Soulevez l’anneau et faites tourner la vis dans le sens horaire, puis poussez le contrepoids le long de l’adaptateur de batterie. (Voir Fig F2)2. Faites tourner la vis dans le sens horaire pour terminer l’assemblage du contrepoids et de l’adaptateur de batterie. Insérez ensuite l’adaptateur de batterie dans l’outil sans l Kress. (Voir Fig F3)AVERTISSEMENT : Avant de brancher, assurez-vous que votre machine est éteinte. Portez des gants de protection pendant l’utilisation.

RETIRER ET INSTALLER LE HARNAIS

Démonter et assembler la sangle de poitrine. (Voir Fig G1, G2)

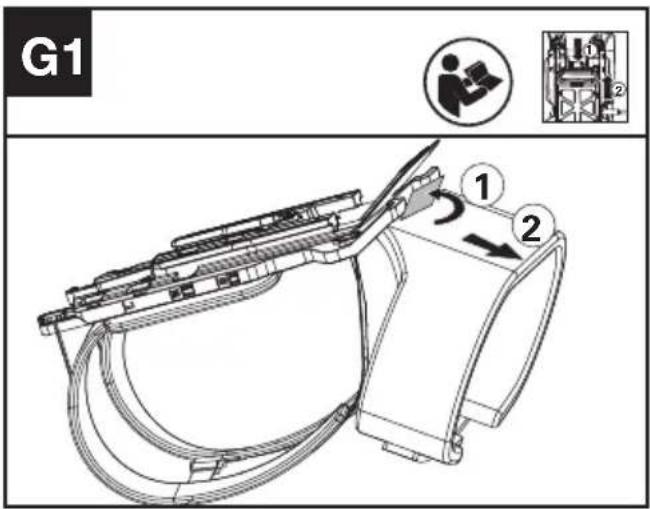

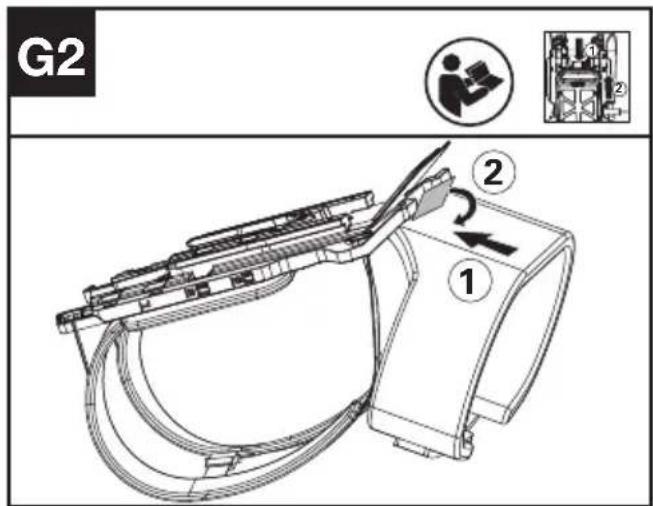

1. Ouvrez le velcro et retirez la sangle du volet d'armature. (Voir Fig G1)2. Insérez le volet d'armature dans la poche à la ceinture. Faites tourner la ceinture jusqu’à que la totalité du volet d'armature soit dans la poche. Fixez le tout avec la languette velcro. (Voir Fig G2)

Démontage et assemblage de la sangle de poitrine.(Voir Fig H1, H2)Press

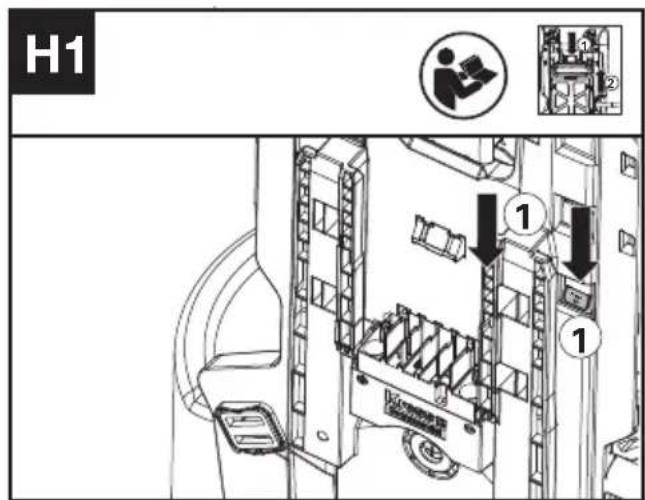

1. Appuyez sur le bouton et libérez les glissières de l'armature. (Voir Fig H1)

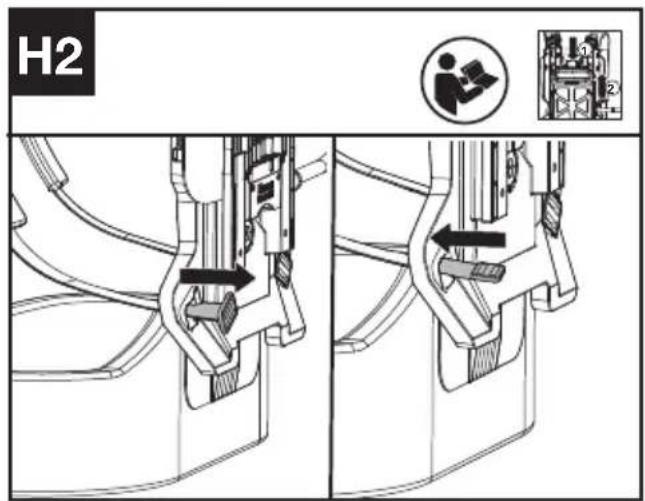

2.Pour retirer la sangle d’épaule, poussez la sangle dans la fente pour déverrouiller la boucle. Faites tourner le triangle de boucle de 90° et faites repasser dans la fente pour retirer. (Voir Fig H2)F

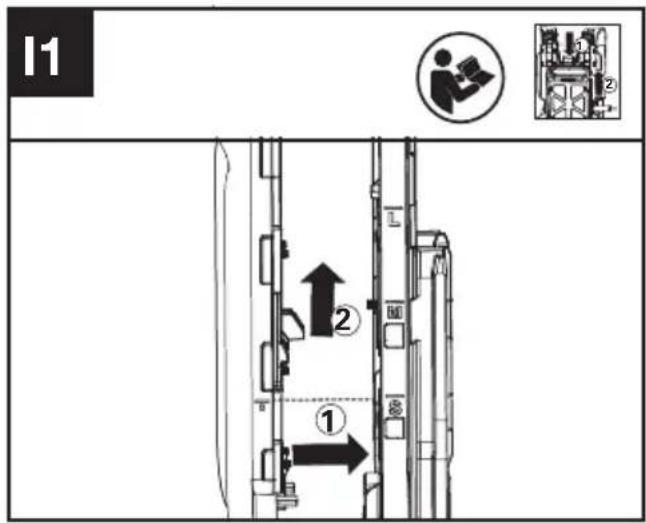

3. Faites correspondre le symbole « - » entre l'armature et la glissière, puis levez la glissière pour assembler le harnais (Voir Fig I1).Remarque : Le harnais est doté de trois hauteurs (S/M/L) pour que vous trouviez une hauteur adaptée.

4.Tournez la boucle de manière à la positionner à 90° le long de la sangle. Faites passer la boucle et la sangle dans la fente de l'armature. Relâchez la boucle et tirez de vers l'armature. Assurez-vous de ne pas torsader la sangle d’épaule .(Voir Fig I2)

ENTRETIEN ET NETTOYAGE

Utilisez une brosse douce pour nettoyer les débris sur la surface du harnais. N’utilisez jamais d’eau ou de nettoyants chimiques pour nettoyer votre harnais. Essuyez toute trace d’humidité avec un chiffon sec doux car l’humidité entraînera un risque d’électrocution. AVERTISSEMENT : Retirez la batterie et l’adaptateur du harnais avant d'effectuer tout réglage, entretien ou réparation. RANGEMENT Rangez toujours votre harnais dans un endroit fermé et inaccessible aux enfants. Les commandes doivent toutes être exemptes de poussière. Tenez à l'écart de produits corrosifs. Ne posez pas d’objets sur le dessus du harnais et posez-le sur le sol à niveau.

Le tableau ci-après dresse une liste de problèmes et d’actions que vous pouvez entreprendre si votre machine ne fonctionne pas correctement.AVERTISSEMENT : Éteignez la machine et retirez la batterie avant d’effectuer un dépannage.Problème Causes pos-siblesSolutionL’outil ne fonctionne pas 1. Batterie pas (correctement) installée2. Aucun contact électrique entre le bloc de bat-terie et le harnais dorsal3. Le bloc de batterie est déchargé4. Aucun contact électrique entre l’adaptateur et l’outil 1. Insérez cor-rectement la batterie dans le harnais 2. Retirez le bloc de batterie et vériez le contact. Puis, installez à nouveau le bloc de batterie.3. Chargez le bloc de batterie.4. Débranchez l’adaptateur de l’outil, puis rebranchez-les.Un bip est émis en cours d’utilisation.Court-circuit dû à une détériora-tion du cordon d’alimentation.Arrêtez immé-diatement de travailler. Retirez la batterie et remplacez le cordon d’alimentation.26

KAC900 Batterie compatible Batterie 60 V Kress Poids (Outil nu) 2.25 kg Nous vous recommandons d'acheter vos accessoires auprès du même revendeur que celui qui vous a vendu l'outil. Reportez-vous à l'emballage des accessoires pour plus de détails. Votre revendeur peut vous aider et vous conseiller.I
