BEDIENUNGSANLEITUNG KAC900 KRESS

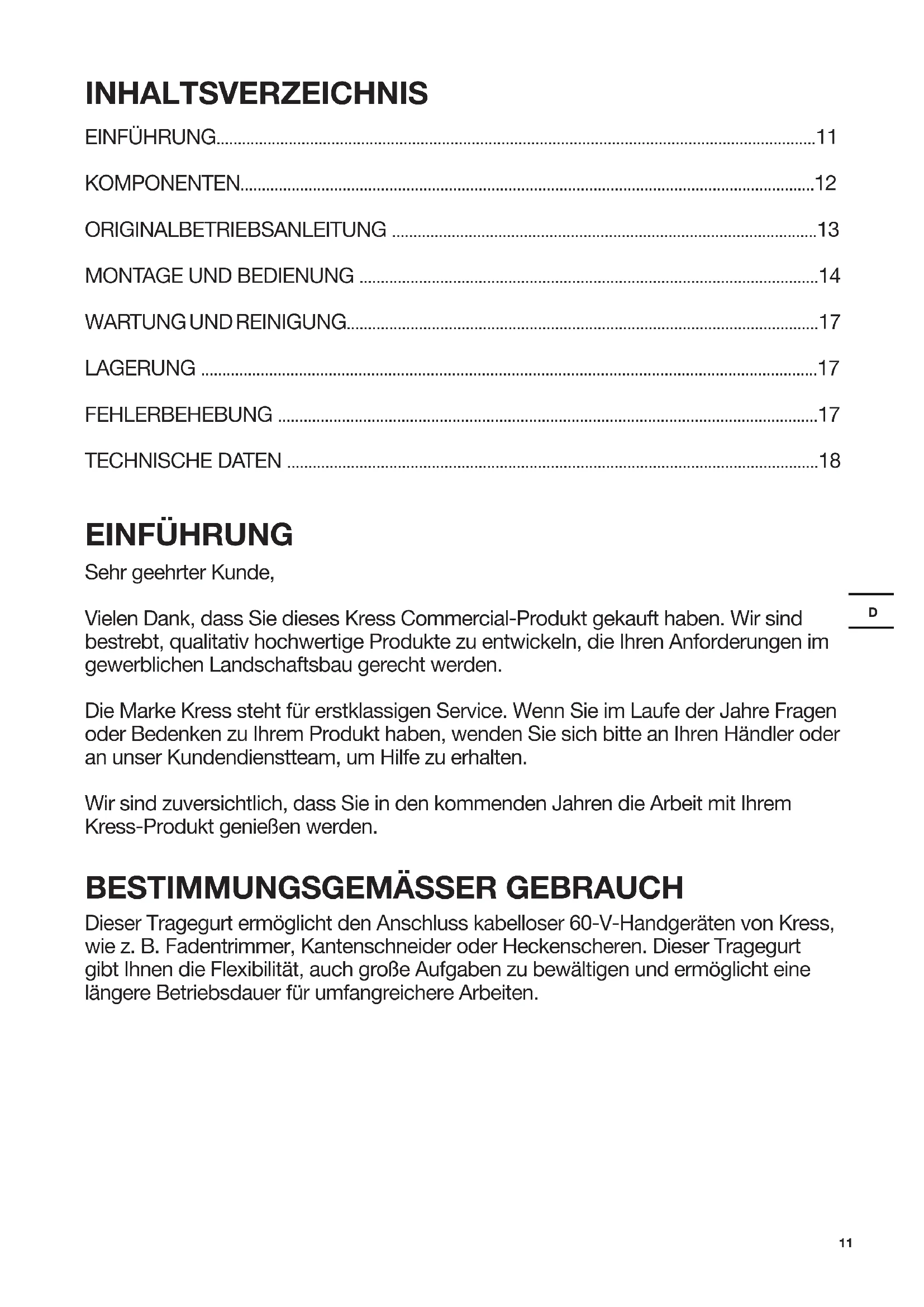

• INHALTSVERZEICHNIS EINFÜHRUNG p. 11
• KOMPONENTEN p. 12
• ORIGINALBETRIEBSANLEITUNG p. 13
• MONTAGE UND BEDIENUNG p. 14
• WARTUNG UND REINIGUNG p. 17
• LAGERUNG p. 17
• FEHLERBEHEBUNG p. 17
• TECHNISCHE DATEN EINFÜHRUNG Sehr geehrter Kunde, Vielen Dank, dass Sie dieses Kress Commercial-Produkt gekauft haben. Wir sind bestrebt, qualitativ hochwertige Produkte zu entwickeln, die Ihren Anforderungen im gewerblichen Landschaftsbau gerecht werden. Die Marke Kress steht für erstklassigen Service. Wenn Sie im Laufe der Jahre Fragen oder Bedenken zu Ihrem Produkt haben, wenden Sie sich bitte an Ihren Händler oder an unser Kundendienstteam, um Hilfe zu erhalten. Wir sind zuversichtlich, dass Sie in den kommenden Jahren die Arbeit mit Ihrem Kress-Produkt genießen werden. p. 18

BESTIMMUNGSGEMÄSSER GEBRAUCH

Dieser Tragegurt ermöglicht den Anschluss kabelloser 60-V-Handgeräten von Kress, wie z. B. Fadentrimmer, Kantenschneider oder Heckenscheren. Dieser Tragegurt gibt Ihnen die Flexibilität, auch große Aufgaben zu bewältigen und ermöglicht eine längere Betriebsdauer für umfangreichere Arbeiten.12

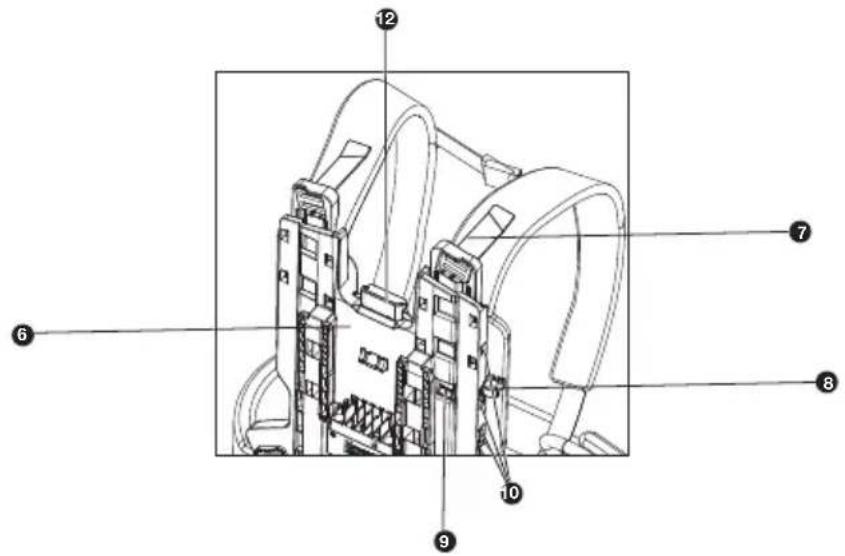

KABELMANAGEMENT-HALTERUNG

ENTRIEGELUNG DER RAHMENHÖHENVERSTELLUNG

SYMBOL FÜR HÖHENVERSTELLUNG

AKKU-ENTRIEGELUNGSTASTE

Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

ORIGINALBETRIEBSANLEITUNG EINFÜHRUNG PRODUKTSICHERHEIT ALLGEMEINE SICHERHEITSHINWEISE

FÜR ELEKTROWERKZEUGE

WARNUNG! Machen Sie sich mit allen Sicherheitswarnungen, Anweisungen, Abbildungen und Spezifikationen vertraut, die mit diesem Elektrowerkzeug geliefert werden. Die Nichtbeachtung der unten aufgeführten Anweisungen kann in elektrischen Schlägen, Feuer und/oder schweren Verletzungen resultieren. Bewahren Sie alle Sicherheitshinweise und An- weisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel). SYMBOLE Zur Reduzierung der Verletzungsge- fahr bitte die Bedienungsanleitung durchlesen Warnung

Stellen Sie sicher, dass der Akku vor dem Wechseln des Zubehörs entfernt wird. Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.14

MONTAGE UND BEDIENUNG HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig durch.WARNUNG: Dieser Akku-Tragegurt kann nur mit kabellosen Handgeräten von Kress verwendet werden.

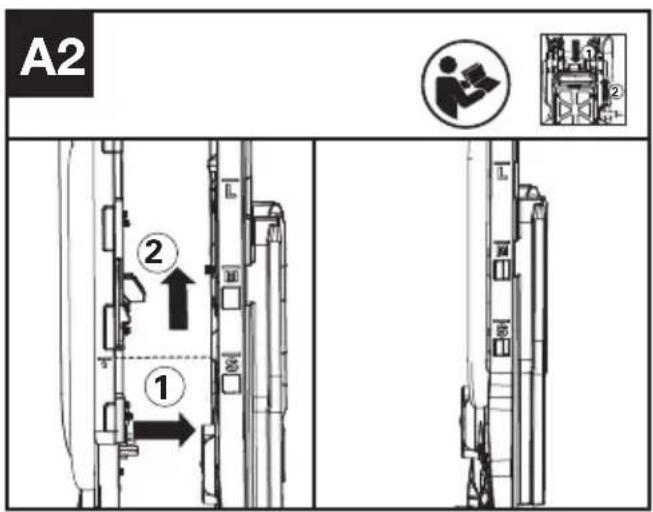

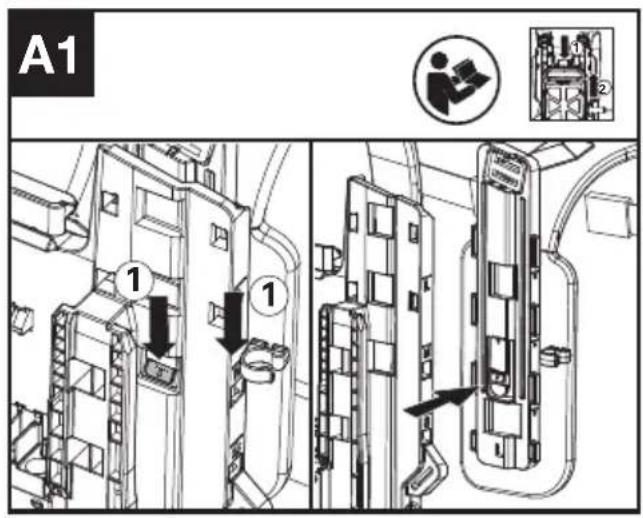

Hinweis: Überprüfen Sie die Kress-Akkus sorgfältig, um sicherzustellen, dass keine Teile beschädigt sind oder fehlen. Wenden Sie sich bei Schäden bitte an den Kundendienst.BEDIENUNGEinstellen der Höhe des Rahmens (siehe Abb. A1, A2)

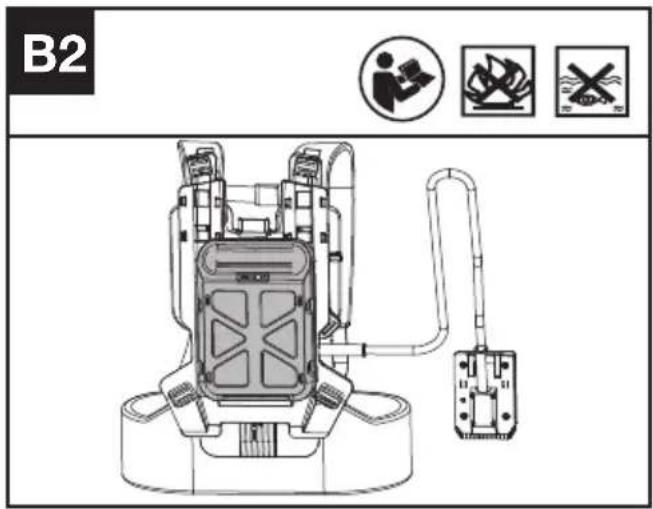

HINWEIS: Es ist möglich, die Höhe des Rahmens an die Größe und das Gewicht des Benutzers anzupassen. Der Kress-Tragegurt bietet drei Höhen (S/M/L) zur Auswahl.1. Drücken Sie den Knopf und lösen Sie den Schieber aus dem Rahmen.2. Finden Sie die gewünschte Höhe, passen Sie das "-"Symbol wie abgebildet an, setzen Sie den Schieber ein und heben Sie ihn an, um die Montage zu beenden; Sie sollten ein "Klicken" hören. Einsetzen/Ausbauen des Akkupacks (siehe Abb. B1, B2,B3)

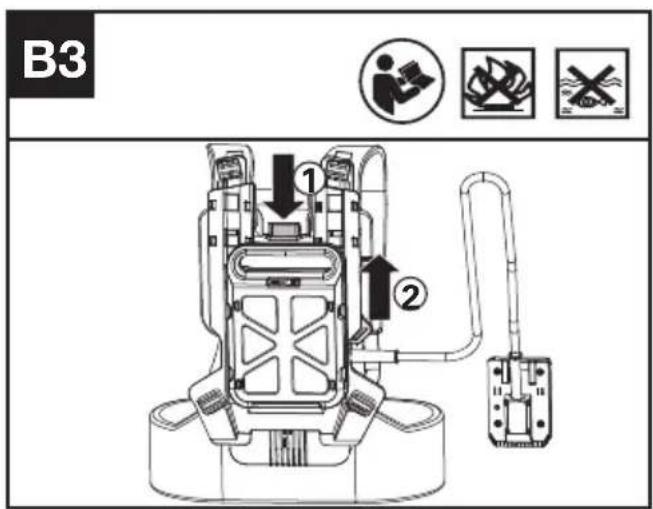

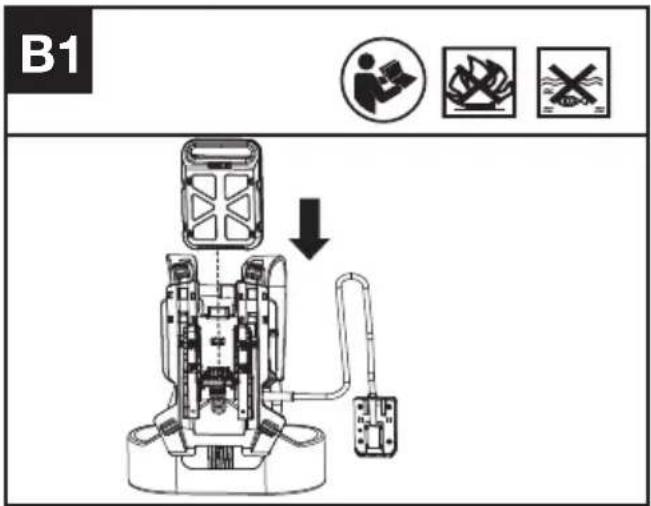

1. Richten Sie den Akkupack auf die Akku-Halterung aus und schieben Sie ihn dann in die Halterung.2. Drücken Sie die Akku-Entriegelungstaste und heben Sie dann den Akkupack entlang der Halterung an, um den Akku zu entnehmen.D

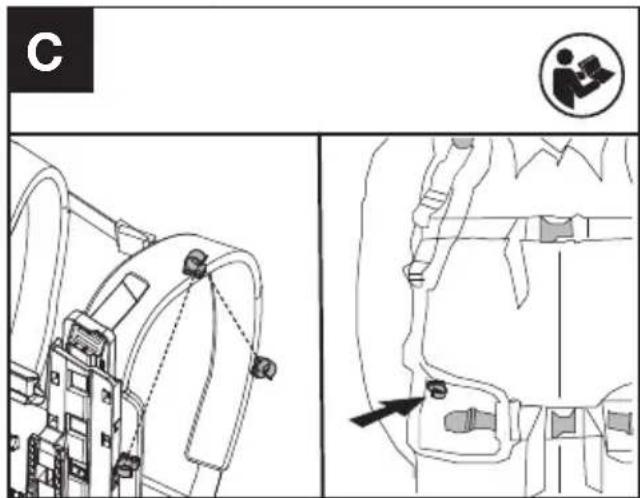

Befestigen Sie das Kabel in den Tragegurtpositionen.(siehe Abb C)

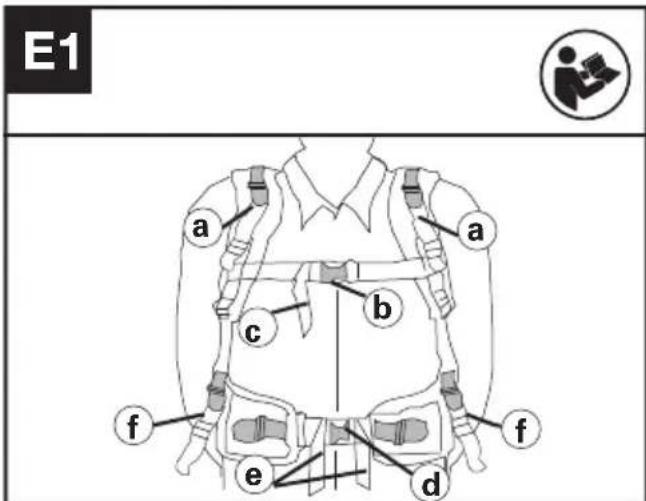

Es wird empfohlen, die Kabel während des Betriebs in den Kabelklemmen zu befestigen, um Behinderungen durch Kabelgewirr zu vermeiden. Die Kabelklemmen sind entlang des Schultergürtels und des Hüftgurtes angebracht, was Ihnen zwei verschiedene Möglichkeiten bietet, die Kabel zu organisieren. Einstellen des Tragegurtes (siehe Abb. E1, E2,E3)

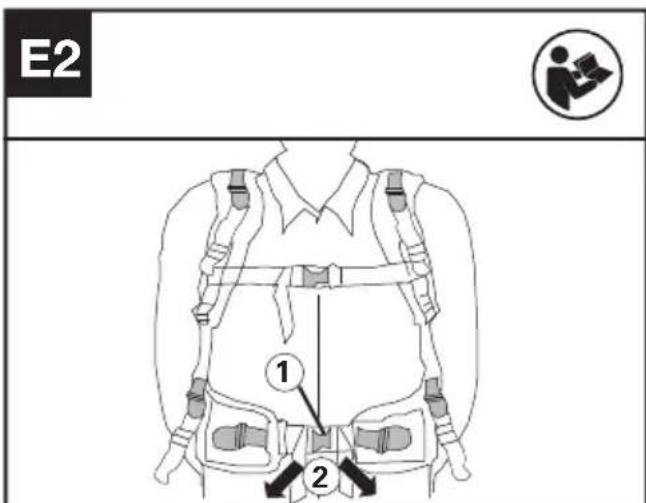

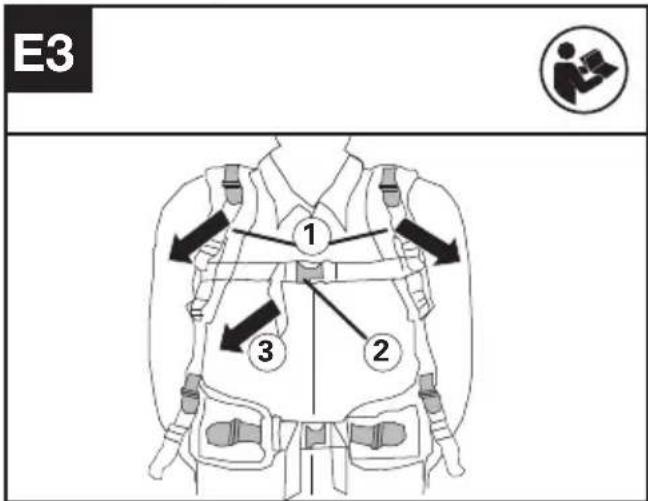

1. Schnappen Sie die Hüftschnalle ein. Stellen Sie die Länge des Hüftgurtes (e) so ein, dass er sicher auf der Hüfte sitzt. (siehe Abb. E2)2. Ziehen Sie den Schultergurt (a) fest und denken Sie daran, einen kleinen Spalt über der Schulter zu lassen, damit das Gewicht des Akkus auf die Schultern verteilt werden kann, um das Gewicht auszugleichen. (Siehe Abb. E3)3. Schnappen Sie die Brustschnalle (b) ein und justieren Sie den Brustgurt (c) vor Arbeitsbeginn. (Siehe Abb. E3)WARNUNG: Tragen Sie keine anderen Schultergurte, wenn Sie dieses Rucksack-Gurtzeug verwenden. Verbinden Sie den Tragegurt mit Ihrem Gerät(siehe Abb F1, F2)

1. Setzen Sie den Akku-Adapter in das kabellose Handgerät von Kress ein. Folgen Sie den Anweisungen im Handbuch des Werkzeugs, um das Werkzeug zu starten. Entfernen Sie den Adapter nach Gebrauch vom Werkzeug.HINWEIS: Wenn Sie während des Betriebs einen Signalton hören, könnte dies auf einen durch ein beschädigtes Netzkabel verursachten Kurzschluss hinweisen. Bitte stellen Sie die Arbeit sofort ein. Entfernen Sie das Akkupack und ersetzen Sie das Netzkabel.16

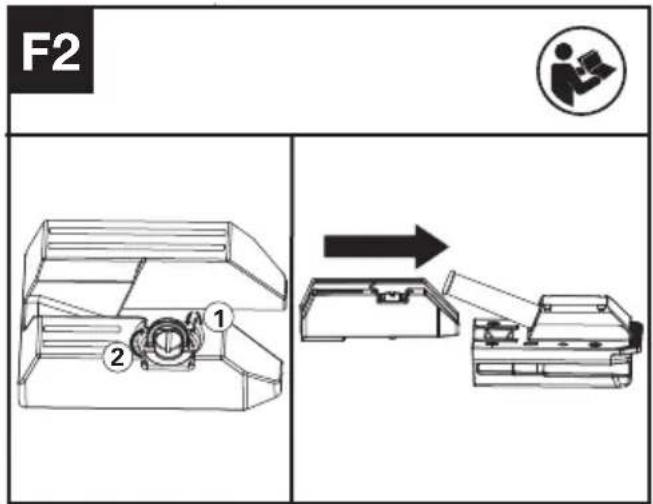

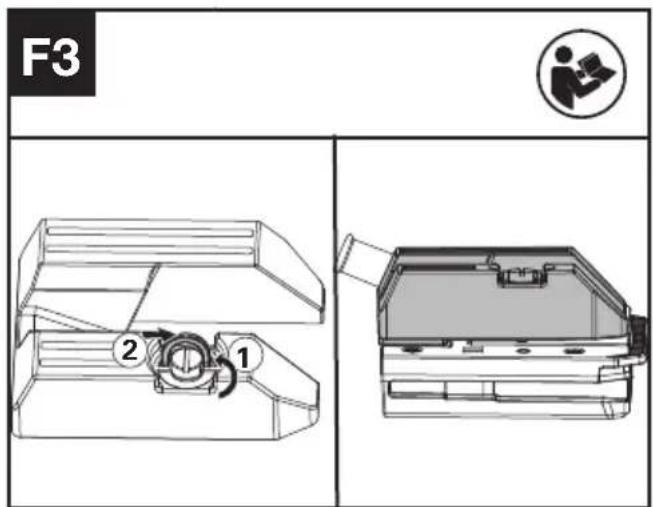

HINWEIS: Zur besseren Gewichtsverteilung wird mit dem Rucksackgurt ein Gewichtskit mitgeliefert.1. Heben Sie den Ring an und drehen Sie die Schraube gegen den Uhrzeigersinn, dann schieben Sie den Gewichtssatz am Akku-Adapter entlang. (Siehe Abb. F2)2. Drehen Sie die Schraube im Uhrzeigersinn, um die Montage des Gewichtssatzes und des Akku-Adapters abzuschließen. Setzen Sie dann den Akku-Adapter in das kabellose Handgerät von Kress ein. (Siehe Abb. F3)WARNUNG: Vergewissern Sie sich vor dem Anschluss, dass Ihr Gerät ausgeschaltet ist. Tragen Sie bei der Bedienung Schutzhandschuhe.

TRAGEGURT ABNEHMEN UND ANLEGEN

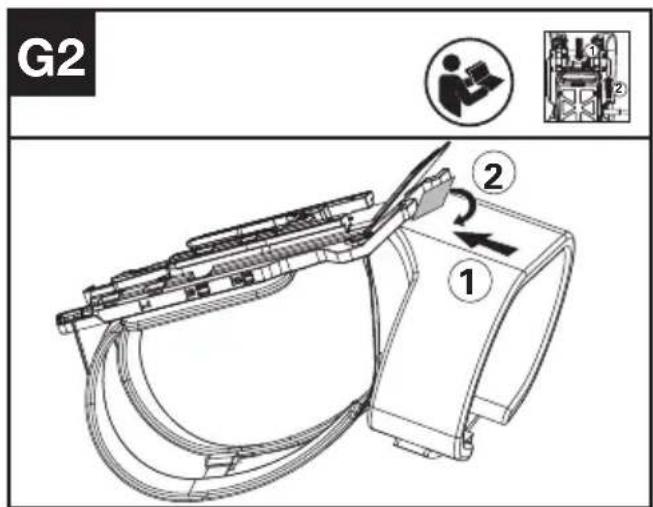

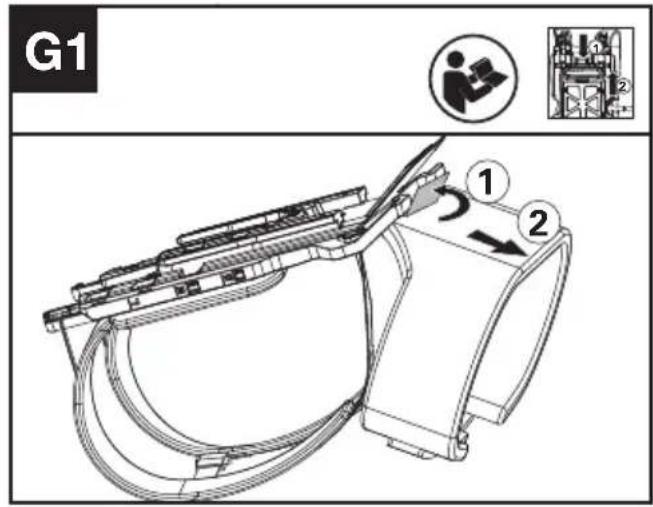

Demontage und Montage des Hüftgurtes. (siehe Abb G1,G2)1. Öffnen Sie den Klettverschluss und entfernen Sie den Gurt von der Rahmenklappe. (Siehe Abb. G1)2. Stecken Sie die Rahmenklappe in die Tasche am Gürtel. Drehen Sie den Gurt, bis sich die gesamte Rahmenklappe in der Tasche bendet. Sichern Sie sie mit der Klettlasche. (Siehe Abb. G2)

Demontage und Montage des Schultergurtes. (siehe Abb H1, H2) Press

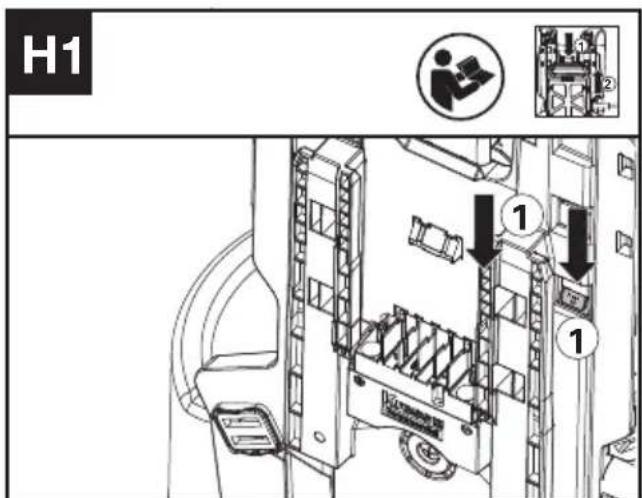

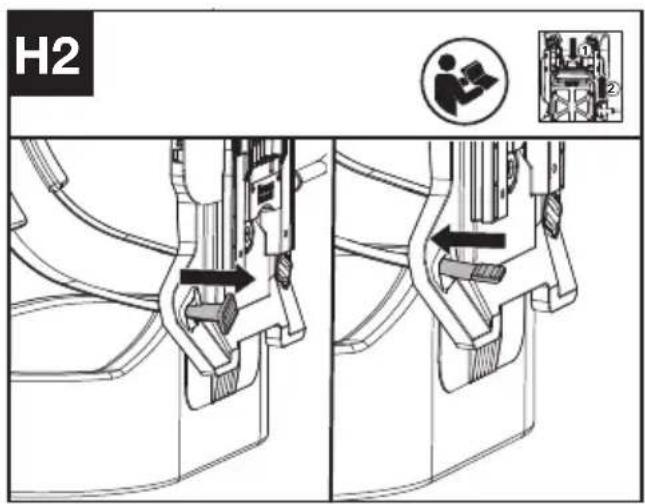

1. Drücken Sie den Knopf und lösen Sie die Schieber aus dem Rahmen.(siehe Abb H1)2. Um den Schultergurt zu entfernen, schieben Sie den Gurt durch den Schlitz, um den Knebel zu lösen. Drehen Sie das Knebeldreieck um 90° und führen Sie es zum Abnehmen durch den Schlitz zurück. (siehe Abb H2)D

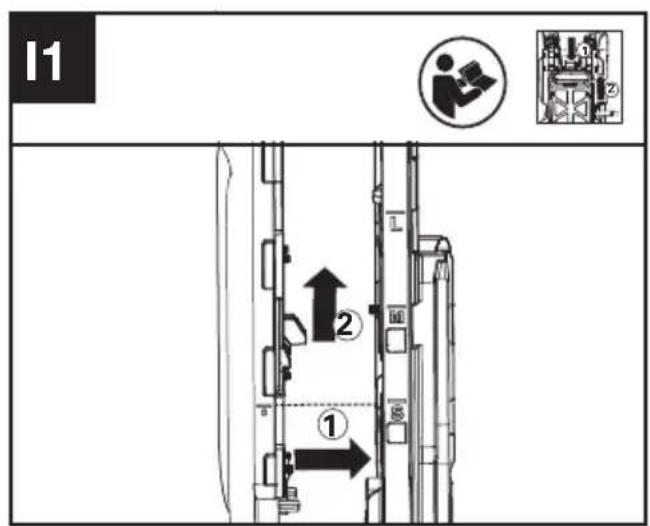

3. Bringen Sie das "-" Symbol zwischen dem Rahmen und dem Schieber in Übereinstimmung und heben Sie dann den Schieber an, um den Tragegurt zusammenzufügen (siehe Abb. I1)Hinweis: Der Gurt ist in drei Längen (S/M/L) erhältlich, damit Sie die passende Größe wählen können.

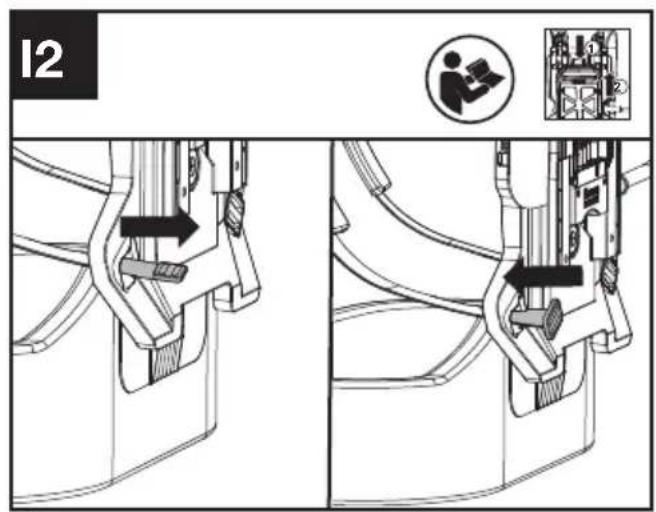

4. Drehen Sie den Knebel so, dass er um 90° entlang des Gurtes liegt. Führen Sie den Knebel und den Gurt durch den Schlitz im Rahmen. Lassen Sie den Knebel los und ziehen Sie ihn zum Rahmen zurück. Achten Sie darauf, dass der Schultergurt nicht verdreht ist.(siehe Abb I2)

WARTUNG UND REINIGUNG

Verwenden Sie eine weiche Bürste, um die Oberäche des Tragegurtes von Verschmutzungen zu reinigen. Verwenden Sie zur Reinigung Ihres Tragegurtes niemals Wasser oder chemische Reinigungsmittel. Wischen Sie jegliche Feuchtigkeit mit einem weichen, trockenen Tuch ab, da Feuchtigkeit zu einer Stromschlaggefahr führen kann. WARNUNG: Entfernen Sie den Akku und den Adapter aus dem Tragegurt, bevor Sie Einstellungen bzw. Wartungs- oder Instandhaltungsarbeiten durchführen. LAGERUNG Bewahren Sie Ihren Tragegurt immer in einem geschlossenen Raum auf, der für Kinder unzugänglich ist. Halten Sie alle Bedienelemente frei von Staub. Halten Sie das Gerät von korrosiven Stoffen fern. Legen Sie keine Gegenstände auf den Tragegurt und stellen Sie den Tragegurt auf einen ebenen Boden. FEHLERBEHEBUNG In der folgenden Tabelle sind Probleme und Maßnahmen aufgeführt, die Sie ergreifen können, wenn Ihr Gerät nicht ordnungsgemäß funktioniert.WARNUNG: Schalten Sie das Gerät aus und entfernen Sie den Akku, bevor Sie eine Fehlersuche durchführen.Problem Mögliche Ur-sacheAbhilfe Das Werkzeug funktioniert nicht1. Der Akku ist nicht (richtig) eingesetzt2. Kein elek-trischer Kontakt zwischen Akku-Pack und Rucksack-Gurtzeug3. Der Akku-Pack ist erschöpft4. Kein elek-trischer Kontakt zwischen Adapter und Werkzeug1. Akku korrekt in das Rucksack-Tragegurt einsetzen. 2. Entfernen Sie den Akku-Pack und überprüfen Sie den Kontakt. Setzen Sie den Akku-Pack dann wieder ein.3. Laden Sie den Akku -Pack auf.4. Trennen Sie den Adapter vom Werkzeug und verbinden Sie ihn dann wieder.Während des Be-triebs ist ein Signalton zu hören.Kurzschluss durch ein beschädigtes Netzkabel.Stellen Sie die Arbeit sofort ein. Entfernen Sie das Akkupack und ersetzen Sie das Netzkabel.18

TECHNISCHE DATEN KAC900 Geeigneter Akkupack Kress 60V Akku-Pack Gewicht (Ohne Akku) 2.25 kg Wir empfehlen Ihnen, Ihr Zubehör bei demselben Händler zu kaufen, bei dem Sie das Gerät erworben haben. Weitere Informationen nden Sie auf der Verpackung des Zubehörs. Lassen Sie sich von Ihrem Händler beraten und unterstützen.F
