BEDIENUNGSANLEITUNG KAC141 KRESS

Produktsicherheit....15

Montage und Bedienung....18

Transport....20

Wartung 20

Reinigung....21

Aufbewahrung....21

Störungsbehebung....22

Technische Daten....22

Umweltschutz....23

Konformitätserklärung....23

EINFÜHRUNG

Sehr geehrter Kunde,

Vielen Dank, dass Sie dieses Kress Commercial-Produkt gekauft haben. Wir sind bestrebt, qualitativ hochwertige Produkte zu entwickeln, die Ihren Anforderungen im gewerblichen Landschaftsbau gerecht werden.

Die Marke Kress steht für erstklassigen Service. Wenn Sie im Laufe der Jahre Fragen oder Bedenken zu Ihrem Produkt haben, wenden Sie sich bitte an Ihren Händler oder an unser Kundendienstteam, um Hilfe zu erhalten.

Wir sind zuversichtlich, dass Sie in den kommenden Jahren die Arbeit mit Ihrem Kress-Produkt genießen werden.

BESTIMMUNGSGEMÄSSER GEBRAUCH

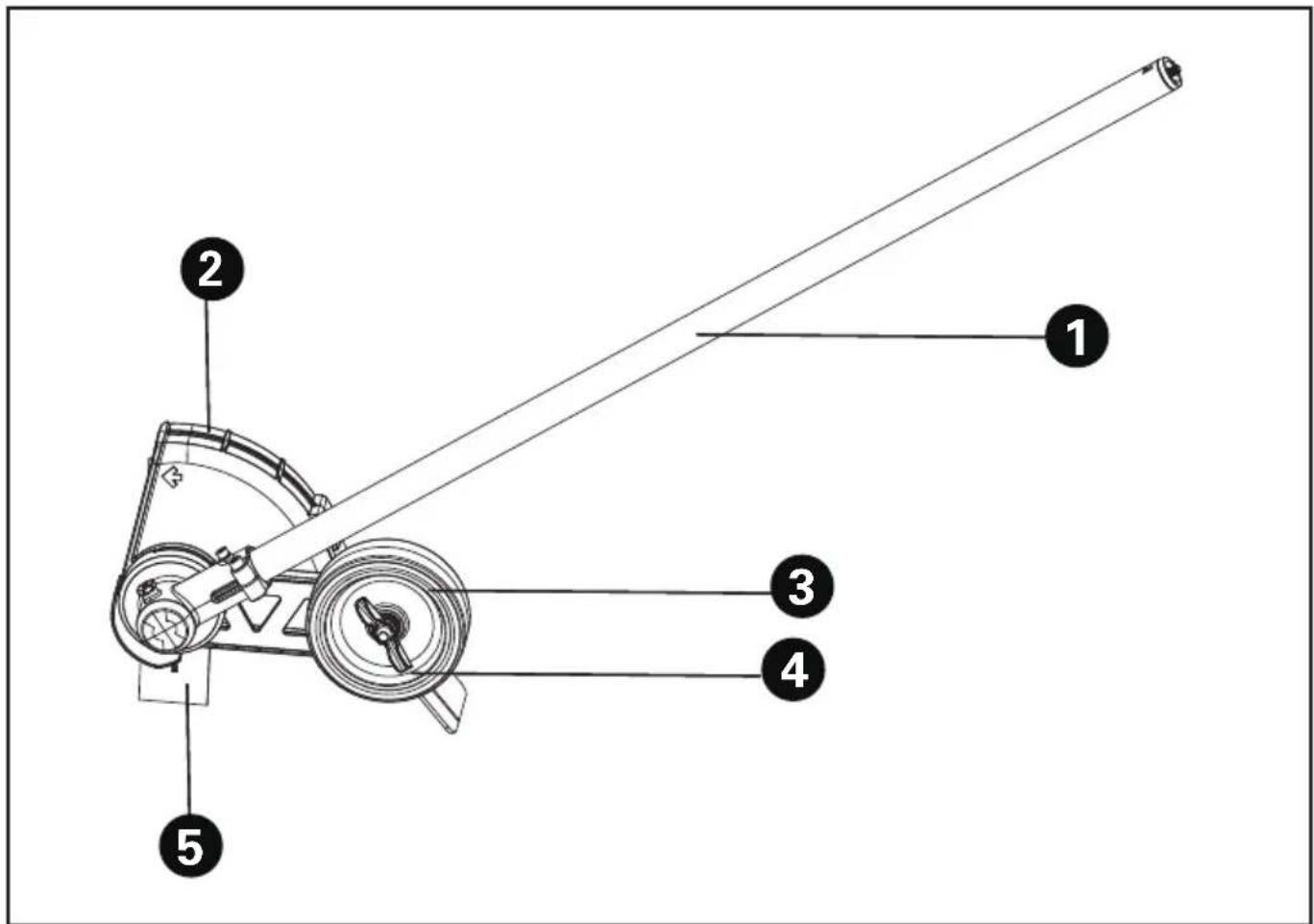

In Verbindung mit dem KAC104-Antriebskopf, diese Maschine ist zum Kantenschneiden entlang von Gehwegen und Einfahrten bestimmt. Bordsteine und Terrassen.

1. SCHAFT
2. SCHNEIDSCHUTZES
3. STÜTZRAD
4. FLÜGELMUTTER ZUR EINSTELLUNG DES STÜTZRADES
5. KLINGE

PRODUKTSICHERHEIT ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

WARNUNG! Machen Sie sich mit allen Sicherheitswarnungen, Anweisungen, Abbildungen und Spezifikationen vertraut, die mit diesem Elektrowerkzeug geliefert werden. Die Nichtbeachtung der unten aufgeführten Anweisungen kann in elektrischen Schlägen, Feuer und/oder schweren Verletzungen resultieren.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Betreiben Sie das Gerät nicht bei Regen oder bei Nässe. Dies kann das Risiko eines Stromschlags erhöhen. Wenn das Gerät beim Betrieb im Regen nass geworden ist, sollten Sie es und den Akku vor dem Lagern oder Laden trocknen. Nehmen Sie den Akku heraus und setzen Sie ihn wieder ein, wenn sich das Gerät nicht einschalten lässt. Halten Sie den Akkuanschluss frei von Schmutz und Ablagerungen und reinigen Sie ihn mit einer weichen und trockenen Bürste oder einem Tuch.

d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie aufmerksam, Achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
h) Vermeiden Sie, durch die häufige Nutzung des Werkzeugs in einen Trott zu verfallen und Prinzipien für die Werkzeugsicherheit zu ignorieren. Eine unachtsame Aktion kann im Bruchteil einer Sekunde zu schweren Verletzungen führen.
4. Verwendung und Behandlung des Elektrowerkzeuges
a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Klemmen Sie den Stecker von der Stromversorgung ab und/oder entfernen Sie den Akku (falls abnehmbar) aus dem Elektrowerkzeug, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Warten Sie die Elektrowerkzeuge und Zubehör. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie die Griffe trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Oberflächen unterbinden die sichere Bedienbarkeit und Kontrolle über das Werkzeug

in unerwarteten Situationen.

1. Verwendung und Behandlung des Akkuwerkzeugs
   a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
   b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
   c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
   d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
   e) Verwenden Sie kein Akkupack oder Werkzeug, das beschädigt ist. Beschädigte oder modifizierte Akkus können unvorhersehbare Reaktionen auslösen und zu Bränden, Explosionen oder Verletzungen führen.
   f) Setzen Sie das Akkupack oder Werkzeug keinem Feuer oder übermäßig hohen Temperaturen aus. Die Belastung durch Feuer oder Temperaturen über 130 °C kann zur Explosion führen.
   g) Befolgen Sie alle Ladeanweisungen, und laden Sie das Akkupack oder Werkzeug nicht außerhalb des in den Anweisungen festgelegten Temperaturbereichs auf. Ein unsachgemäßer Ladevorgang oder Temperaturen außerhalb des festgelegten Bereichs können den Akku schädigen und die Brandgefahr erhöhen.
2. Service
   a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
   b) Führen Sie niemals Wartungsarbeiten an beschädigten Akkus durch. Die Wartung von Akkupacks darf nur vom Hersteller selbst oder autorisierten Dienstleistern durchgeführt werden.

SICHERHEITSHINWEISE FÜR KANTENSCHNEIDER

1. Schulung
   a) Lesen Sie die Anweisungen aufmerksam.

Machen Sie sich mit den Bedienelementen und der richtigen Handhabung des Gerätes vertraut.

b) Lassen sie niemals Personen, die mit diesen Anleitungen nicht vertraut sind, oder Kinder das Gerät benutzen. Örtliche Bestimmungen können das Alter des Benutzers einschränken.

c) Betreiben Sie den Kantenschneider niemals, solange sich noch Personen, insbesondere Kinder oder Haustiere; in der Nähe aufhalten.

d) Lassen sie niemals Personen, die mit diesen Anleitungen nicht vertraut sind, oder Kinder das Gerät benutzen. Örtliche Bestimmungen können das Alter des Benutzers einschränken.

1. Vorbereitung

a) Tragen Sie beim Kantenschneiden immer Augen- und Gehörschutz, feste Schuhe und eine lange Hose.

b) Untersuchen Sie gründlich die Fläche, auf der Sie das Gerät einsetzen möchten, und entfernen Sie alle Steine, Stöcke, Drähte, Knochen und andere Fremdkörper.

c) Führen Sie vor der Benutzung immer eine Sichtprüfung durch, um sicherzustellen, dass die Messer, die Messerschraube und die Schneidvorrichtung nicht abgenutzt oder beschädigt sind. Tauschen Sie abgenutzte oder beschädigte Messer und Schrauben immer komplett im Satz aus, um die Auswuchtung beizubehalten.

d) Verwenden Sie nur vom Hersteller empfohlene Teile und Zubehör.

1. Bedienung

a) Verwenden Sie den Kantenschneider nur bei Tageslicht oder gutem künstlichem Licht.

b) Achten Sie an Hängen immer auf einen festen Stand.

c) Nur gehen, niemals rennen.

d) Seien Sie besonders vorsichtig, wenn Sie rückwärts schneiden oder den Kantenschneider zu sich heranziehen.

e) Vergewissern Sie sich, dass sich das Messer nicht mehr dreht, bevor Sie Flächen ohne Gras überqueren und wenn Sie den Kantenschneider hin- und hertragen.

f) Betreiben Sie den Kantenschneider auf keinen Fall mit defekten, fehlenden oder falsch montierten Schutzabdeckungen.

g) Befolgen Sie die Anweisungen, um den Motor vorsichtig einzuschalten und halten Sie Ihre Füße vom Messer fern.

h) Kippen Sie beim Einschalten des Motors nicht, es sei denn, die Schneidemaschine muss zum Starten gekippt werden. Kippen Sie in diesem Fall nicht mehr als unbedingt erforderlich und heben Sie das Teil nur vom Bediener weg.

i) Starten Sie den Motor nicht, wenn Zuschauer vor den Messern stehen.

j) Reichen Sie mit den Händen oder Füßen nicht in die Nähe oder unter die rotierenden Teile.

k) In nachstehenden Fällen immer den Motor ausschalten und den Akku abnehmen:

1) Vor dem Säubern von Verstopfungen.

2) Vor der Überprüfung, Reinigung oder Arbeit an

den Messern.

3) Nach Kontakt mit einem Fremdkörper: Überprüfen Sie die Messer auf Schäden und nehmen Sie eventuell erforderliche Reparaturen vor, bevor Sie den Kantenschneider erneut in Betrieb nehmen.
4) Wenn der Kantenschneider ungewöhnlich stark zu vibrieren beginnt (sofort überprüfen).
I) Entfernen Sie immer den Akku aus der Maschine, wenn Sie die Schneidemaschine verlassen.
m) Stellen Sie immer sicher, dass die Lüftungsöffnungen frei von Ablagerungen sind.
4. Wartung und Lagerung
a) Achten Sie darauf, dass alle Schrauben, Muttern und Bolzen des Geräts gut festgezogen sind, um sichere Arbeitsvoraussetzungen zu gewährleisten.
b) Ersetzen Sie abgenutzte oder beschädigte Teile.
c) Versuchen Sie nicht, das Gerät zu reparieren, es sei denn, dass Sie entsprechend qualifiziert sind.
d) Verwenden Sie nur vom Hersteller empfohlene Ersatzund Zubehörteile.
e) Wenn das Gerät nicht benutzt wird, lagern Sie es außer Reichweite von Kindern.
f) Prüfen und warten Sie das Gerät regelmäßig. Lassen Sie das Gerät nur von einer autorisierten Servicewerkstatt reparieren.

BATTERIESICHERHEIT SICHERHEIT HINWEISE FÜR AKKUPACK

a) Zellen bzw. Akkupack nicht zerlegen, öffnen oder mutwillig zerstören.
b) Akkupack nicht kurzschließen. Akkupacks nicht wahllos in einer Schachtel oder Schublade aufbewahren, wo sie einander kurzschließen oder durch andere leitfähige Materialien kurzgeschlossen werden könnten. Bei Nichtverwendung des Akkupacks ist dieses von Metallgegenständen fernzuhalten, wie etwa Büroklammern, Münzen, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, wo sich die Batterieklemmen berühren könnten. Das Kurzschließen der Batterieklemmen kann Verbrennungen bzw. einen Brand verursachen.
c) Zellen bzw. Akkupacks nicht Hitze oder Feuer aussetzen. Lagerung in direktem Sonnenlicht vermeiden.
d) Akkupack nicht mechanischen Stößen aussetzen.
e) Im Fall, dass Flüssigkeit aus dem Akku austritt, darf diese nicht in Kontakt mit der Haut oder den Augen kommen. Sollte dies dennoch geschehen, den betroffenen Bereich sofort mit viel Wasser spülen und einen Arzt aufsuchen.
f) Akkupack sauber und trocken halten.
g) Sollten die Klemmen des Akkupacks schmutzig werden, diese mit einem sauberen,

trockenen Tuch abwischen.

h) Trennung vor Gebrauch aufgeladen werden. Beachten Sie die Gebrauchsanweisungen des Ladegerätes.
i) Akkupack bei Nichtverwendung nicht im Ladegerät aufbewaren.
j) Nach längerer Lagerung doppelt des Akkus ist es eventuell notwendig den Akkupack mehrere Male doppelt aufzuladen und zu entladen, um eine optimale Leistung zu erhalten.
k) Nur mit dem von Kress bezeichneten Ladegerät aufladen. Kein Ladegerät verwenden, das nicht ausdrücklich für den Gebrauch mit dem Gerät vorgesehen ist.
I) Kein Akkupack verwenden, das nicht für den Gebrauch mit dem Gerät vorgesehen ist.
m) Akkupacks von Kindern fernhalten.
n) Die originalen Produktunterlagen zum späteren Nachschlagen aufbewahren.
o) Den Akku bei Nichtverwendung aus dem Gerät nehmen.
p) Ordnungsgemäß entsorgen.
q) Verwenden Sie keine Akkupacks anderer Hersteller, Größe oder Typen.
r) Halten Sie den Akku von Mikrowellen und hohem Druck fern.
s) Achtung! Verwenden Sie keine Einwegbatterien.

BEWAHREN SIE DIESE

ANWEISUNGEN AUF

SYMBOLE

	Zur Reduzierung der Verletzungsgefahr bitte die Bedienungsanleitung durchlesen
	WARNUNG
	Tragen Sie einen Gehör- und Augenschutz
	Drehrichtung des Kantenschneiders
	Halten Sie Unbeteiligte in einem sicheren Abstand
	Weggeschleuderte Objekte

MONTAGE UND BEDIENUNG

HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig

durch.

VOR INBETRIEBNAHME:

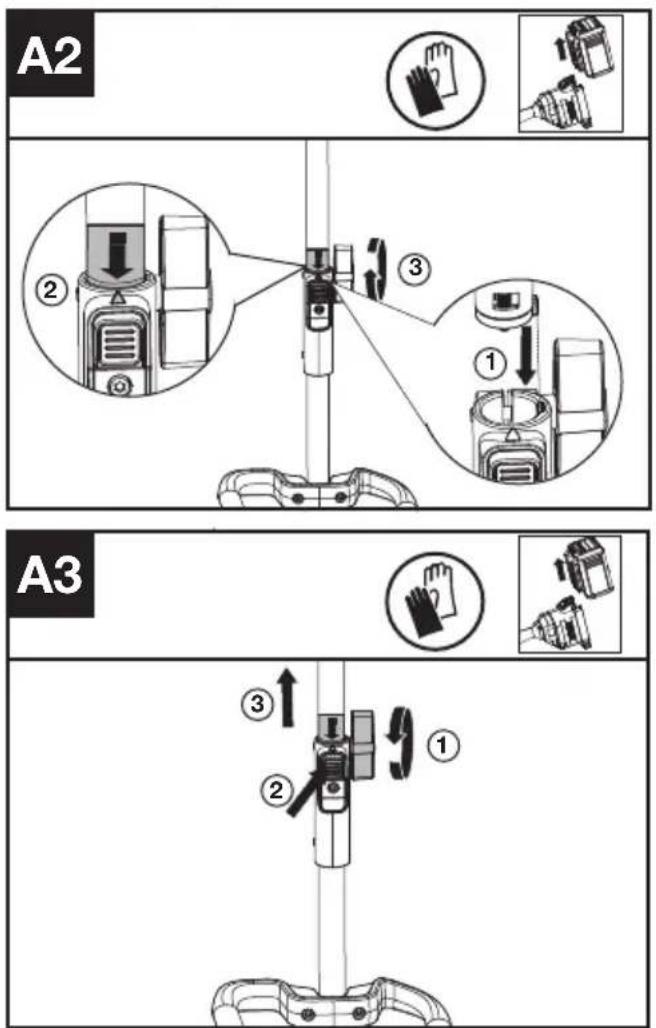

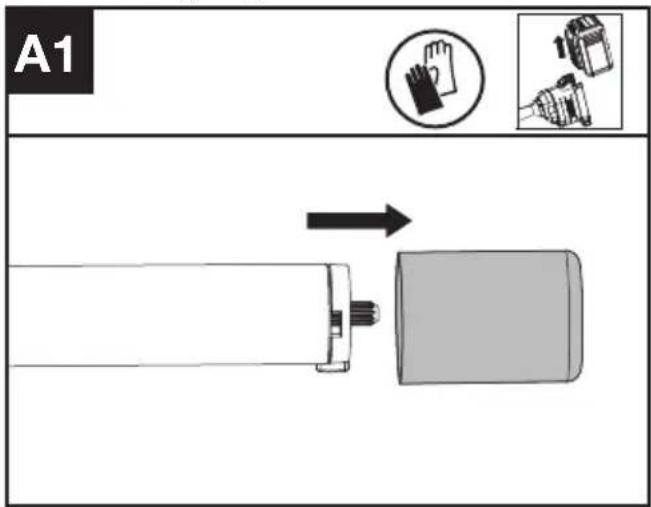

Montage und Demontage des Antriebskopfes. (Siehe Abb. A1, A2, A3)

1. Entfernen Sie die Schutzkappe vom Ende des Aufsatzschaftes.
2. Richten Sie zum Zusammenbauen das Dreieckssymbol auf dem Knopf mit der Pfeilmarkierung auf dem Aufsatzschaft aus.
3. Schieben Sie die Schäfte zusammen, bis Sie ein „Klick“ hören. Die Kante der Pfeilmarkierung sollte nah am Gehäuse des Aufsatzschaftes liegen. (Hinweis: Wenn der gerade Kantenschneidkopf nicht vollständig in den Antriebskopf eingeführt werden kann, den geraden Kantenschneidkopf etwas drehen, bis der Schaft vollständig eingeführt werden kann.)
4. Schließen Sie das Zusammenbauen ab, indem Sie den Knopf im Uhrzeigersinn festziehen.
5. Zum Auseinanderbauen lösen Sie den Knopf, drehen ihn gegen den Uhrzeigersinn, drücken dann den Entriegelungsknopf und ziehen die Wellen auseinander. Setzen Sie die Schutzkappe wieder auf den Aufnahmeschacht, um sicherzustellen, dass kein Staub oder Schmutz in den Schaft gelangen kann.

A1 →

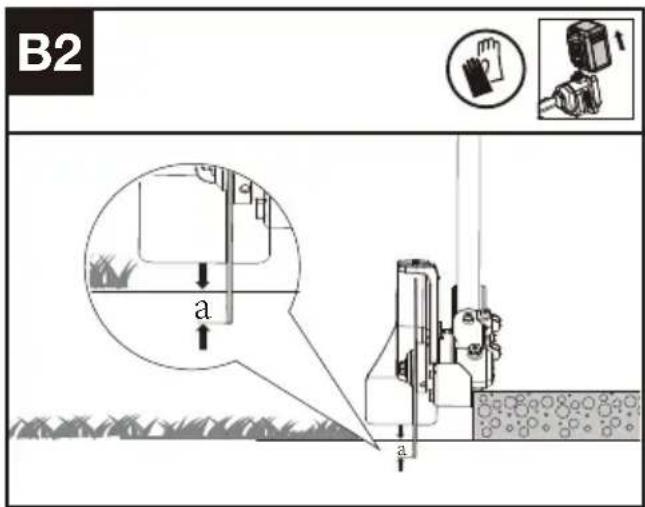

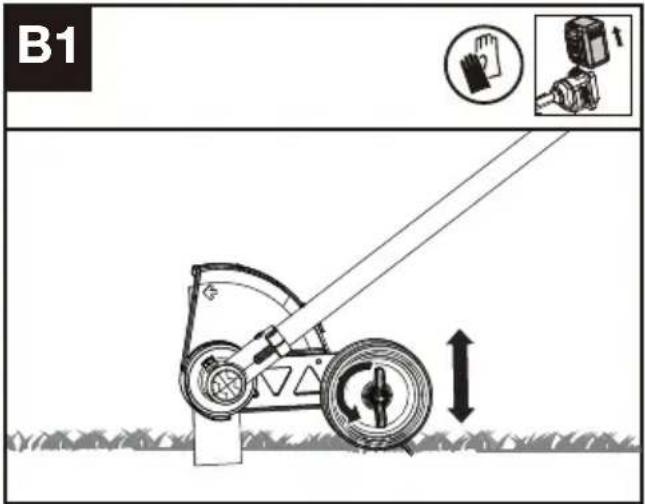

Einstellen der Schnitthöhe (Siehe Abb. B1, B2)

1. Schalten Sie das Elektrowerkzeug aus und nehmen Sie den Akku heraus.
2. Lösen Sie die Flügelmutter. Schieben Sie das Rad nach oben, um die Schnitttiefe (a) zu erhöhen, oder nach unten, um die Schnitttiefe (a) zu verringern..
3. Es wird empfohlen, das Tiefenrad so einzustellen, dass das Kantenschneidmesser den Boden gerade berührt oder die Oberfläche des Bodens nicht mehr als 5 mm (0,2 Zoll) durchbricht.
4. Ziehen Sie die Flügelmutter an. Prüfen Sie die Schnitttiefe in der normalen Arbeitsposition und korrigieren Sie diese gegebenenfalls.

B1 ↑

B2 a a

BETRIEB:

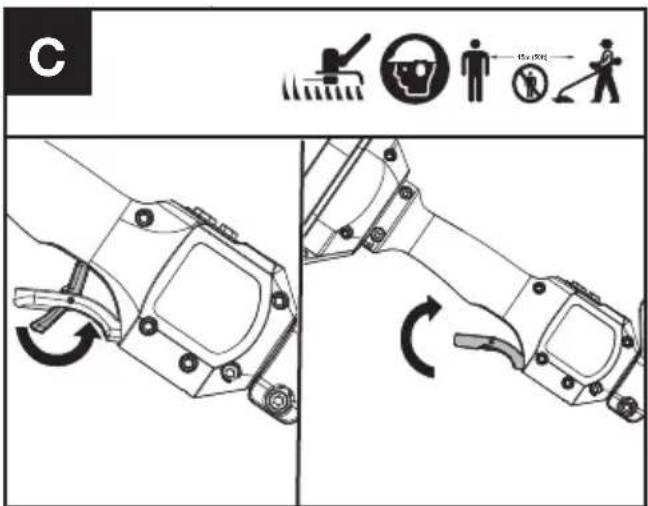

Inbetriebnahme des Edgers (Siehe Abb. C)

C

1. Klappen Sie den Sperrhebel am Gashebel aus und drücken Sie den Gashebel, um das Gerät zu starten.

HINWEIS: Für weitere Details siehe Bedienungsanleitung des Antriebskopfes.

TRANSPORT

Transport des Kantenschneiders

1. Schalten Sie den Kantenschneider aus und nehmen Sie den Akku heraus.
2. Wenn Sie Ihren Kantenschneider in der Hand tragen, halten Sie ihn möglichst in der Mitte des Schafts fest, um sicherzustellen, dass er stets parallel zum Boden ausgerichtet ist.
3. Wenn Sie Ihren Kantenschneider in einem Fahrzeug transportieren, sichern und positionieren Sie ihn so, dass er nicht umkippen oder beschädigt werden kann.

Bei Akkuwerkzeugen

Die optimale Betriebstemperatur beträgt -20°C \~ 45°C (-4°F \~ 113°F). Der empfohlene Umgebungstemperaturbereich für die Ladestation liegt zwischen -5°C\~45°C (23°F\~113°F).

WARTUNG

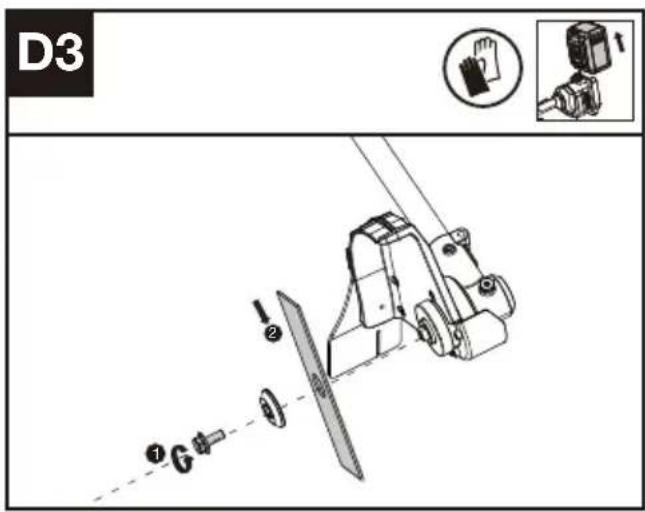

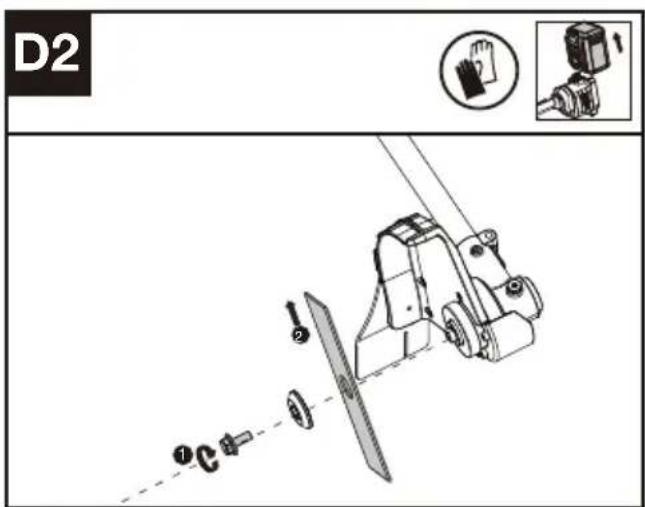

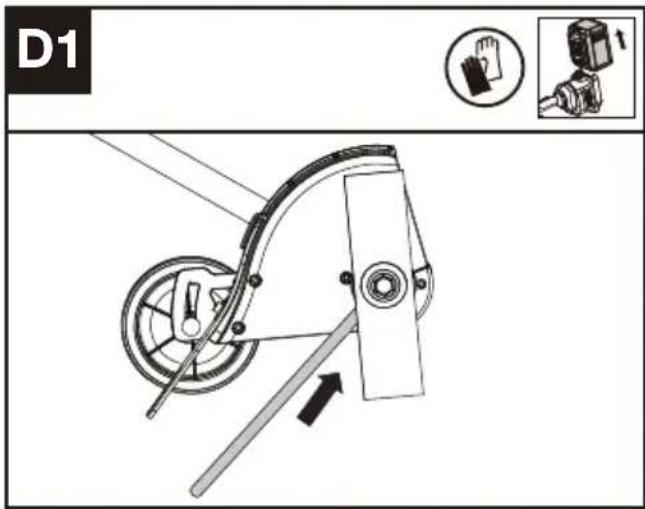

Auswechseln der Klinge (Siehe Abb. D1, D2, D3)

D1 ←

D2 C

D3 ① G + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

1. Richten Sie das Loch im inneren Klingenadapter mit der Kerbe im Getriebegehäuse aus und setzen Sie das Sicherungswerkzeug ein, um ein Durchdrehen zu verhindern.
2. Lockern Sie die Schraube.
3. Bringen Sie das Messer wieder an und ziehen Sie die Schraube mit 15-20 Nm (11-15 ft-lb) fest.

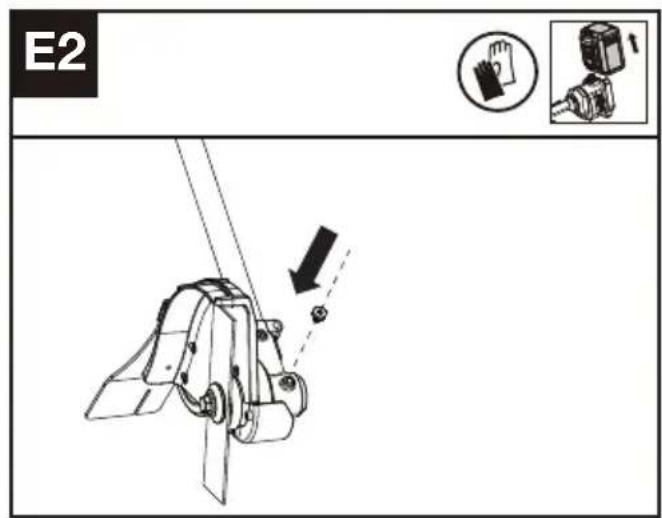

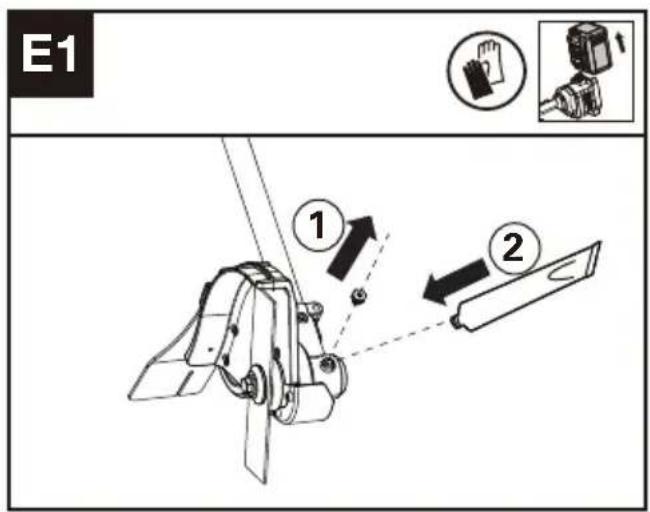

Schmieren des Getriebes (Siehe Abb. E1, E2)

E1 ① ②

E2 ↓

1. Entfernen Sie die Verschlussschraube aus dem Getriebegehäuse und spritzen Sie jedes Mal etwa 5 g Fett in das Getriebegehäuse.

2. Ziehen Sie die Schraube fest.

HINWEIS: Schmieren Sie das Getriebegehäuse nach jeweils 50 Betriebsstunden durch das Ölloch. Für einen optimalen Betrieb und eine längere Lebensdauer schmieren Sie bitte das Getriebe des Rasenkantenschneiders mit handelsüblichem Schmierfett.(SHELL Gadus S2 V220 1).

REINIGUNG

1. Schalten Sie den Kantenschneider aus und nehmen Sie den Akku heraus.
2. Verwenden Sie keine aggressiven Reinigungs- oder Lösungsmittel. Reinigen Sie das Gerät nach jedem Gebrauch mit einem Tuch, das Sie zuvor mit einem ph-neutralen Reinigungsmittel angefeuchtet haben.
3. Halten Sie den Steckplatz frei von Fremdkörpern und reinigen Sie ihn mit einer weichen, trockenen Bürste oder einem Tuch.
4. Sprühen Sie kein Wasser auf den Motor und die elektrischen Komponenten.
5. Verwenden Sie zur Reinigung Ihres Geräts unter keinen Umständen einen Hochdruckreiniger.

AUFBEWAHRUNG

1. Nehmen Sie das Akkupack aus dem Kantenschneider bevor Sie ihn aufbewahren.
2. Bewahren Sie den Edger an einem trockenen und sicheren Ort auf, der für Kinder und unbefugte Dritte unzugänglich ist.
   Entfernen Sie bei längerem Nichtgebrauch stets den Schneidaufsatz.
3. Wenn das Gerät beim Betrieb im Regen nass geworden ist, sollten Sie es und den Akku vor dem Lagern oder Laden trocknen. Nehmen Sie den Akku heraus und setzen Sie ihn wieder ein, wenn sich das Gerät nicht einschalten lässt.

STÖRUNGSBEHEBUNG

In der folgenden Tabelle finden Sie Probleme und Maßnahmen, die Sie ergreifen können, falls Ihre Maschine nicht ordnungsgemäß funktioniert.

WARNUNG: Schalten Sie die Maschine aus und entfernen Sie den Akku, bevor Sie Störungen beheben.

KANTENSCHNEIDER

Problem Mögliche Ursachen Abhilfemaßnahmen
LED-Akkustandsanzeige blinkt	Spannung des Akkupacks ist gering.	Laden Sie das Akkupack auf.
Rote LED-Fehleranzeige blinkt	Produkt ist überlastet. Der Schneidaufsatz hat sich verklemmt. Setzen Sie das Produkt umgehend außer Betrieb. Entfernen Sie dann das Akkupack. Reinigen Sie anschließend den Schneidaufsatz und entfernen Sie alle unerwünschten Rückstände.
	Produkt ist überhitzt. Lassen Sie das Produkt vollständig abkühlen.
	Abzug des Gashebels und Ein-/Aus-Schalter werden gleichzeitig betätigt.	Lassen Sie den Abzug des Gashebels los. Nehmen Sie das Produkt anschließend wieder in Betrieb.
	Sonstige Probleme	Wenden Sie sich an den Kundendienst
Produkt lässt sich nicht in Betrieb nehmen	Kontaktflächen des für das Akkupack vorgesehenen Steckplatzes sind verschmutzt.	Reinigen Sie die Kontaktflächen des Steckplatzes mit Druckluft oder einer weichen Bürste.
	Die Energie des Akkus ist verbraucht.	Laden Sie den Akku-Pack auf.
	Sonstige Probleme Wenden Sie sich an den Kundendienst.
Der Kantenschneider läuft mit Unterbrechungen	Kontaktflächen des für das Akkupack vorgesehenen Steckplatzes sind verschmutzt.	Führen Sie das Akkupack bis zum Anschlag ein.
	Problem mit der Elektrik. Wenden Sie sich an den Kundendienst.
Produkt verursacht übermäßige Vibrationen oder Lärm.	Problem mit der Klingenbalance.	Messer auf Beschädigung untersuchen, Messer ersetzen.
	Ansammlung von Erde/Schmutz im Klingenschutz.	Säubern Sie den Klingenschutz, entfernen Sie Verunreinigungen.
	Problem mit der Schneidevorrichtung. Das Gerät ist defekt.	Ersetzen Sie den Schneidaufsatz durch einen neuen. Wenden Sie sich an den Kundendienst.

TECHNISCHE DATEN

	KAC141
Schneidgeschwindigkeit	4200/3200 rpm
Klingengröße	20 cm
Schutzgrad	IPX4
Gewicht (Ohne Akku)	2.4kg

INFORMATIONEN ÜBER LÄRM

Gewichteter Schalldruck L	_pA =60 dB(A)
K_pA	3 dB(A)
Gewichtete Schallleistung L	_wA =87,9 dB(A)
K_wA	1,23 dB(A)
Tragen Sie einen Gehörschutz.

INFORMATIONEN ÜBER VI- BRATIONEN

Vibrations gesamt messwertermittlung gemäß EN 62841:

Typischer gewichteter Vibrationswert	a_h < 0,78 m/s^2
Unsicherheit K < 1,5 m/s2

Der angegebene Vibrationsgesamtwert kann und der angegebene Vibrationsemissionswert wurden gemäß Standardprüfverfahren gemessen und können zum Vergleichen eines Werkzeug mit einem anderen verwendet werden.

Der angegebene Vibrationsgesamtwert und der angegebene Vibrationsemissionswert können auch für eine anfängliche Beurteilung der Beeinträchtigung verwendet werden.

WARNUNG: Die Vibrations- und

Lärmemissionen bei der eigentlichen Nutzung des Elektrowerkzeugs können vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug verwendet wird und insbesondere abhängig davon, welcher Werkstücktyp verarbeitet wird, und abhängig von folgenden Beispielen und verschiedenen Einsatzmöglichkeiten des Werkzeugs:

Wie das Werkzeug verwendet wird und Materialen geschnitten oder angebohrt werden.

Das Werkzeug ist in gutem Zustand und gut gepflegt.

Verwendung des richtigen Zubehörs für das Werkzeug und Gewährleistung seiner Schärfe und seines guten Zustands.

Die Festigkeit des Griffs auf den Handgriffen und, falls Antivibrations- und Lärmschutzzubehör verwendet wird.

Und ob das verwendete Werkzeug dem Design und diesen Anweisungen entsprechend verwendet wird.

Wird dieses Werkzeug nicht anemessen gehandhabt, kann es ein Hand-Arm-Vibrationssyndrom erzeugen.

WARNUNG: Um genau zu sein, sollte ein Abschätzung des Belastungsgrades aller Arbeitsabschnitte während tatsächlicher Verwendung berücksichtigt werden, z.B. die Zeiten, wenn das Werkzeug ausgeschaltet ist, und

wenn es sich im Leerlauf befindet und eigentlich nicht eingesetzt wird. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit wesentlich gemindert werden.

Hilft dabei, das Risiko der Vibrations- und Lärmbelastung zu minimieren.

Verwenden Sie IMMER scharfe Meissel, Bohrer und Sägeblätter.

Pflegen Sie dieses Werkzeug diesen Anweisungen entsprechend und achten Sie auf eine gute Einfettung (wo erforderlich).

Falls das Werkzeug regelmäßig verwendet werden soll, investieren Sie in Antivibrations- und Lärmschutzzubehör.

Machen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu verteilen.

UMWELTSCHUTZ

Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.

KONFORMITÄTSERKLÄRUNG

We.

Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

Erklären im Namen von Positec, dass das Produkt Beschreibung Gerader Kantenschneider-Arbeitskopf

Type KAC141 (141-Bezeichnung der Maschine, Vertreter der Rasenkantenschneider-aufsatz) Funktional Schneiden Sie Gras

Den Bestimmungen der folgenden Richtlinien

2006/42/EC, 2014/30/EU, 2011/65/

EU&(EU)2015/863, 2000/14/EC geändert durch 2005/88/EC

2000/14/EC geändert durch 2005/88/EC:

- Konformitätsbewertungsverfahren nach Anhang V

- Gemessene Schallleistung 87,9 dB (A)

- Garantierte Schallleistung 90 dB (A)

Werte nach

EN 62841-1, ISO 11789, EN ISO 3744,

EN IEC 55014-1, EN IEC 55014-2, EN IEC 63000

Zur Kompilierung der technischen Datei ermächtigte Person

Name Marcel Filz

Anschrift Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

A#

2024/3/8

Allen Ding

Stellvertretender Chefingenieur,

Prüfung und Zertifizierung

Positec Technology (China) Co., Ltd

Technische gegevens....78

1. SCHACHT
2. BESCHERMKAP
3. STEUNWIEL
4. AFSTELLING STEUNWIEL VLEUGELMOER
5. MES

Adresse Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

A# C€

2024/3/8

Allen Ding

Vicechef; Ingeniør, Test & Certificering

Positec Technology (China) Co., Ltd

AKKUTYÖKALUJA VARTEN

Adresse Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

M C E

2024/3/8

Allen Ding
