MANUALE UTENTE KAC900 KRESS

DATI TECNICI.............................................................................................................................................32 INTRODUZIONE Gentile Cliente, Grazie per aver acquistato questo prodotto Kress Commercial. Ci dedichiamo allo sviluppo di prodotti di alta qualità per soddisfare le vostre esigenze relative alla progettazione dei giardini. Il marchio Kress è sinonimo di un servizio di prima qualità. Se avete domande o dubbi, per tutta la durata di utilizzo dei prodotti, nel corso degli anni, vi preghiamo di contattare il rivenditore presso il quale avete acquistato il prodotto, o il nostro Servizio clienti per ricevere assistenza. Siamo sicuri che le piacerà lavorare con il suo prodotto Kress per gli anni a venire.

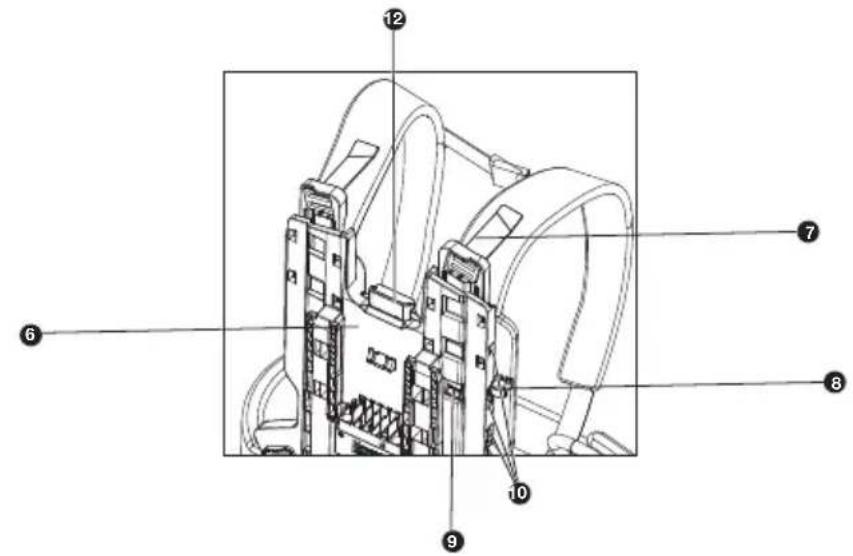

USO CONFORME ALLE NORME

Questa imbracatura consente la possibilità di connettersi per selezionare strumenti portatili Kress 60 V, come un decespugliatore, una rilatrice o un tagliasiepi, questa imbracatura offre la essibilità di affrontare grandi lavori e consente tempi di esecuzione più lunghi per lavori più grandi.28

BASE DI MONTAGGIO DELLA BATTERIA

CINGHIA DI SOLLEVAMENTO DEL CARICO

• Accessori illustrati o descritti non fanno necessariamente parte del volume di consegna.

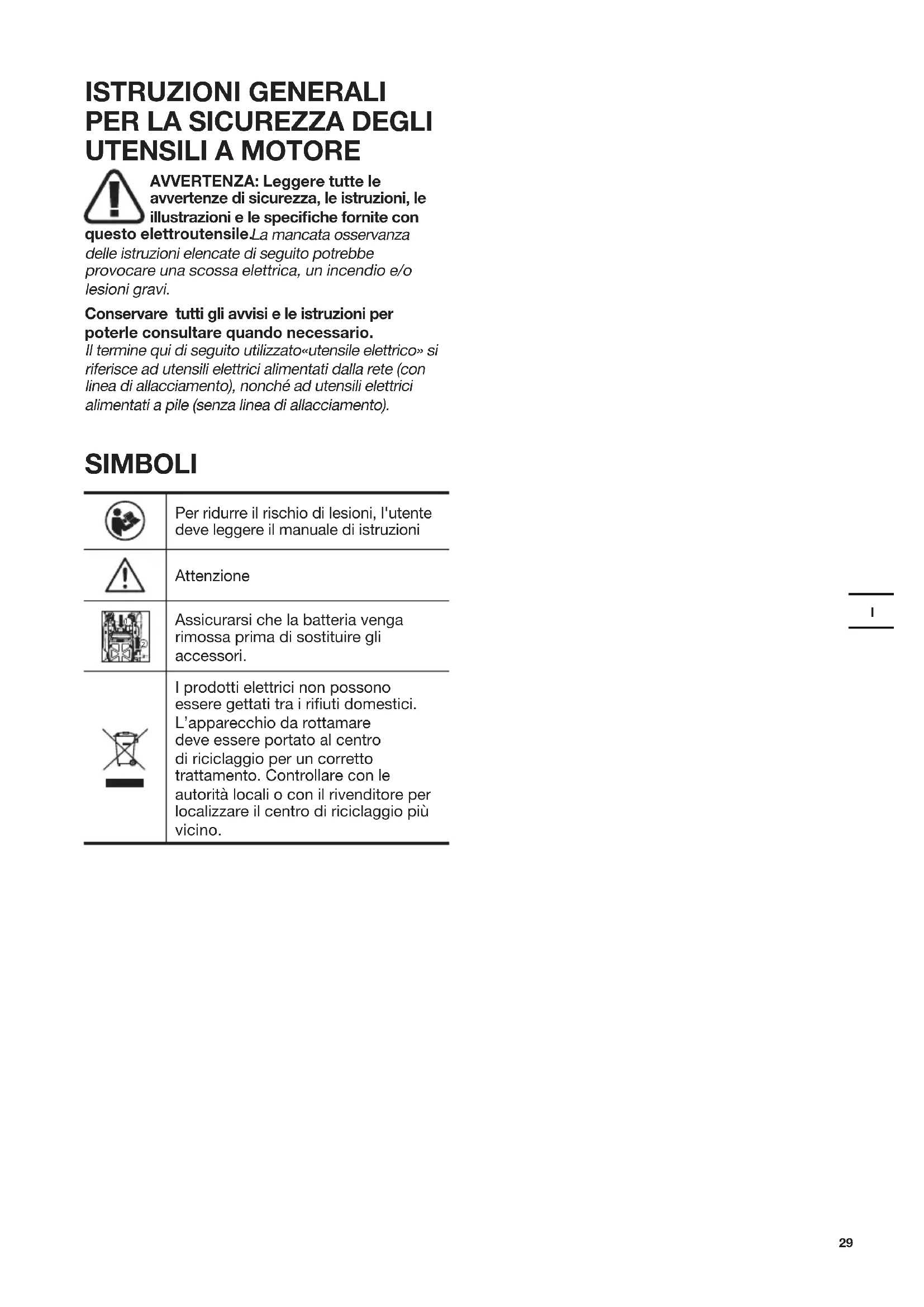

AVVERTENZA: Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le specifiche fornite con questo elettroutensile. La mancata osservanza delle istruzioni elencate di seguito potrebbe provocare una scossa elettrica, un incendio e/o lesioni gravi. Conservare tutti gli avvisi e le istruzioni per poterle consultare quando necessario. Il termine qui di seguito utilizzato«utensile elettrico» si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento), nonché ad utensili elettrici alimentati a pile (senza linea di allacciamento). SIMBOLI Per ridurre il rischio di lesioni, l'utente deve leggere il manuale di istruzioni Attenzione

Assicurarsi che la batteria venga rimossa prima di sostituire gli accessori. I prodotti elettrici non possono essere gettati tra i riuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.30

MONTAGGIO E FUNZIONAMENTO NOTA: Leggere scrupolosamente il manuale delle istruzioni prima di usare l’attrezzo. AVVERTENZA: questo cablaggio della batteria può essere utilizzato solo con strumenti portatili senza li Kress.

PRIMA DELLA MESSA IN FUNZIONE

NOTA: controllare attentamente le batterie Kress per assicurarsi che nessuna parte sia danneggiata o mancante. In caso di parti danneggiate, contattare il centro di assistenza.

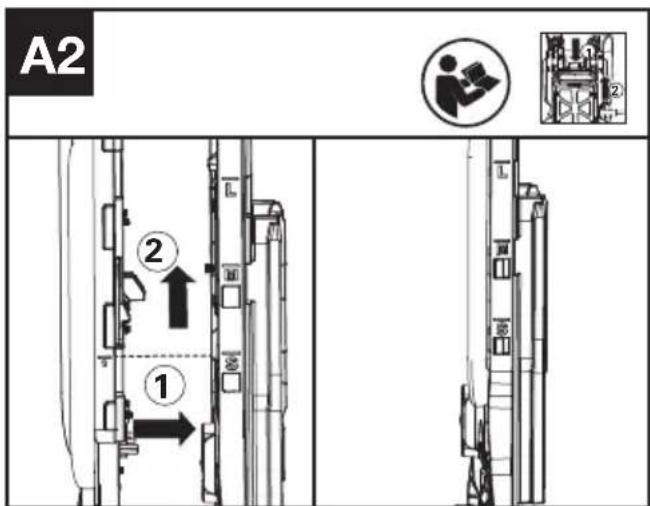

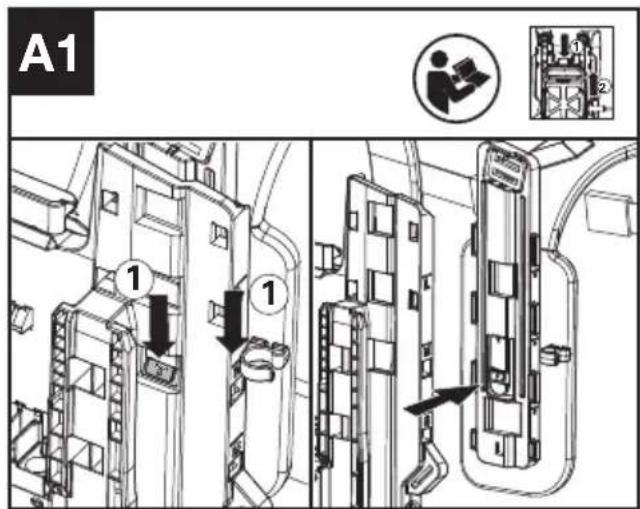

Regolazione dell'altezza del telaio (Vedere Fig. A1, A2)

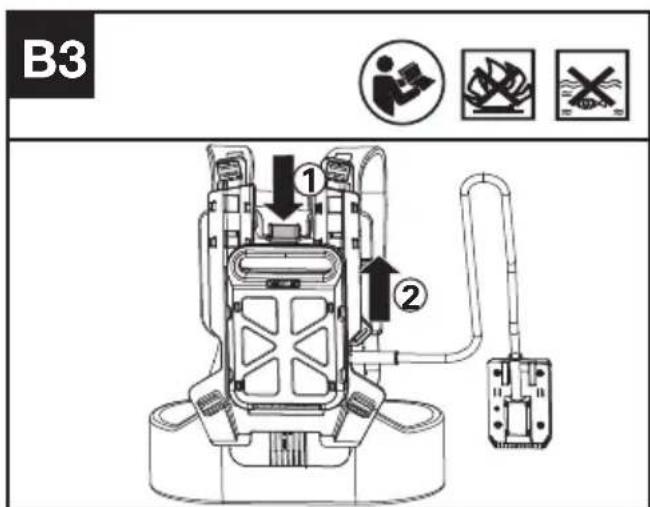

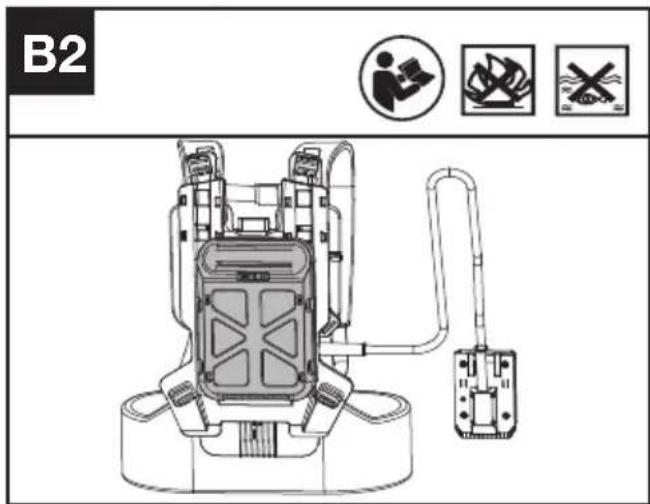

Nota: è possibile regolare l'altezza del telaio in base all'altezza e al peso dell'utente. L'imbracatura Kress dispone di tre altezze (S/M/L) per la vostra scelta.1.Premere il pulsante e rilasciare il cursore dal telaio;2.Trovare l'altezza adatta, abbinare il simbolo "-" come mostrato, montare la slitta e sollevare per nire il gruppo, si dovrebbe sentire un "clic". Installare o rimuovere il gruppo batteria (Vedere Fig. B1, B2, B3)

1. Allineare il pacco batteria alla base di montaggio della batteria, quindi farlo scorrere nella base per installare la batteria.2. Premere il pulsante di rilascio del pacco batteria, quindi sollevare il pacco batteria lungo la base di montaggio per rimuovere la batteria. Fissare il cavo in posizioni di cablaggio. (Vedere Fig C)I

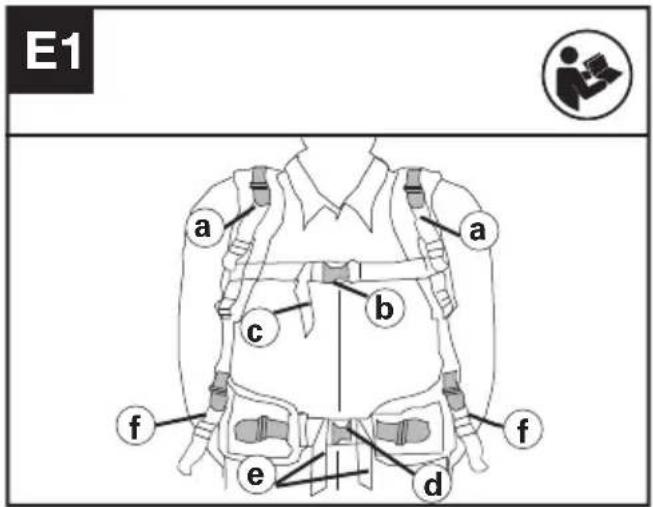

Si consiglia di ssare il cavo nelle clip del cavo durante il funzionamento in modo da evitare ostruzioni da cavi ingombranti. Le clip per cavi sono progettate lungo la tracolla e la cintura in vita, il che offre due modi diversi per organizzare i cavi. Regolare l'imbracatura (Vedere Fig. E1, E2, E3)

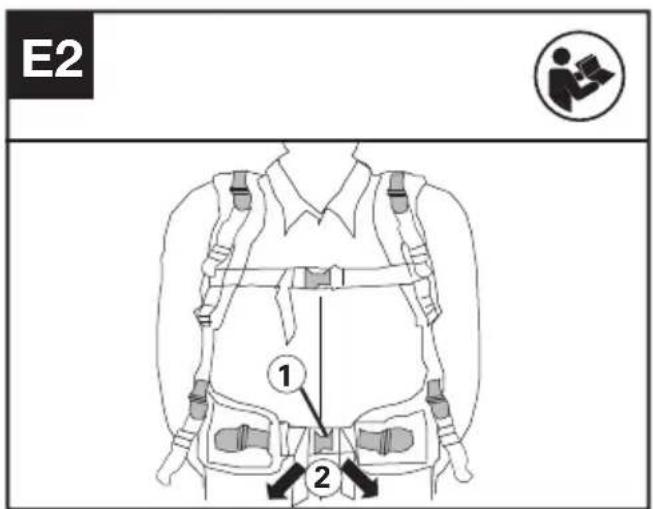

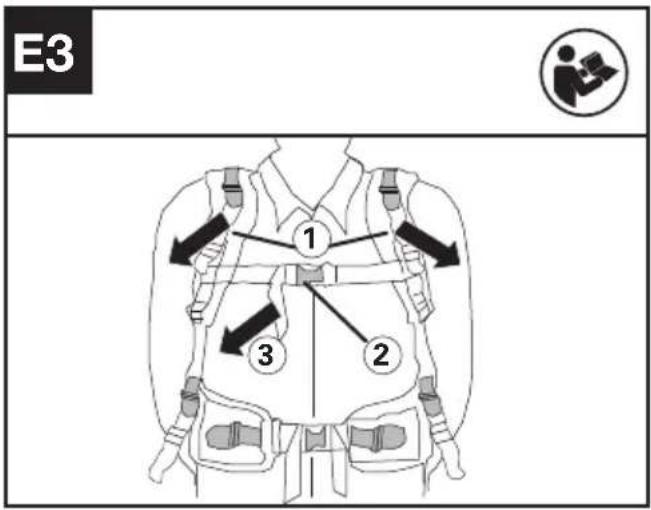

1. Agganciare la bbia in vita (d). Regolare la lunghezza della cinghia in vita (e) in modo da assicurarsi che sia saldamente posizionata nei anchi. (Vedere Fig. E2)2. Stringere la cinghia più spessa (a) e ricordarsi di lasciare un piccolo spazio sulla spalla per distribuire il peso della batteria sulle spalle per bilanciare il peso. (Vedere Fig. E3)3. Agganciare la bbia toracica (b) e regolare la cintura toracica (c) prima del lavoro. (Vedere Fig. E3)ATTENZIONE: non indossare altre cinghie da spalla quando si utilizza questa imbracatura per zaino.

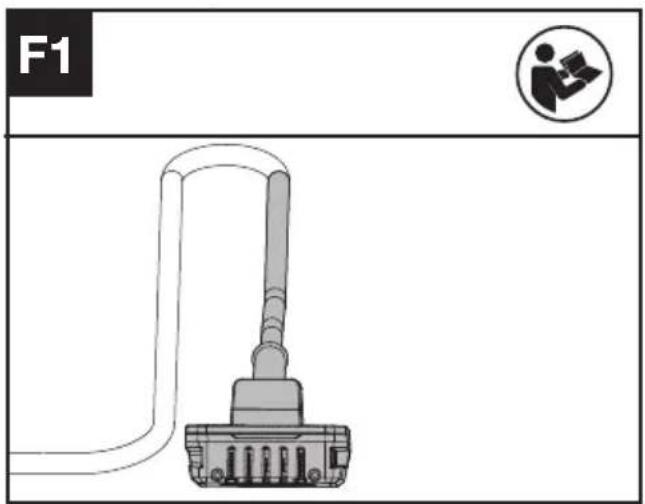

Collegare il cablaggio alla macchina (Vedere Fig F1, F2)

1. Inserire l'adattatore della batteria nello strumento portatile cordless Kress. Seguire le istruzioni32

contenute nel manuale dell’utensile per avviarlo. Rimuovere l'adattatore dall'utensile dopo l'uso.ATTENZIONE: Se durante il funzionamento vene emesso un bip, potrebbe trattarsi di un cortocircuito dovuto al danneggiamento del cavo di alimentazione. Interrompere immediatamente il funzionamento. Rimuovere il pacco batteria e sostituire il cavo di alimentazione.

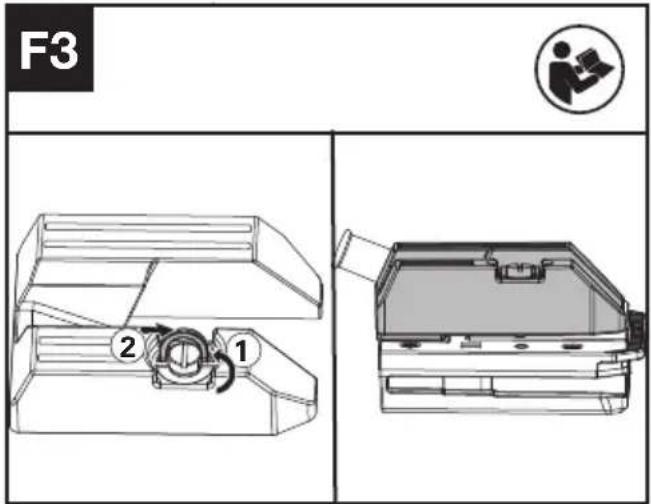

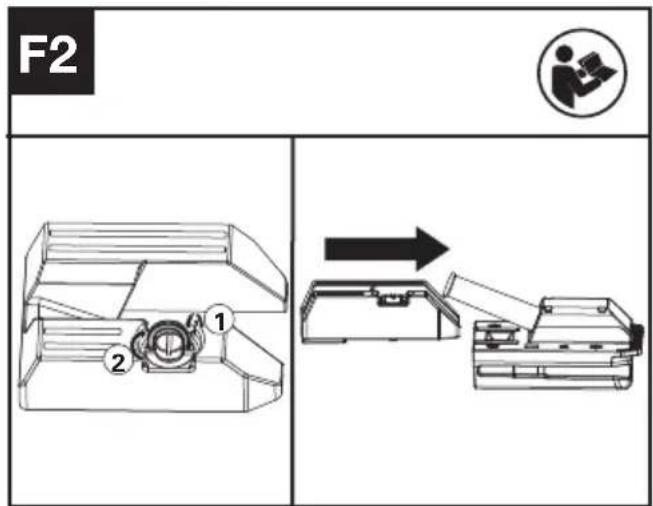

NOTA: per una migliore distribuzione dei pesi, un kit pesi viene fornito con l'imbracatura dello zaino.1. Lasciare l'anello e ruotare la vite in senso antiorario, quindi spingere il kit pesi lungo l'adattatore della batteria. (Vedere Fig. F2)2. Ruotare la vite in senso orario per terminare il montaggio del kit pesi e dell'adattatore della batteria. Quindi inserire l'adattatore della batteria negli strumenti portatili Kress. (Vedere Fig. F3)ATTENZIONE: prima della connessione, assicurarsi che la macchina sia spenta. Durante il funzionamento, indossare guanti protettivi.

RIMUOVERE E MONTARE L'IMBRACATURA

Smontaggio e montaggio della cintura in vita. (Vedere Fig G1,G2)

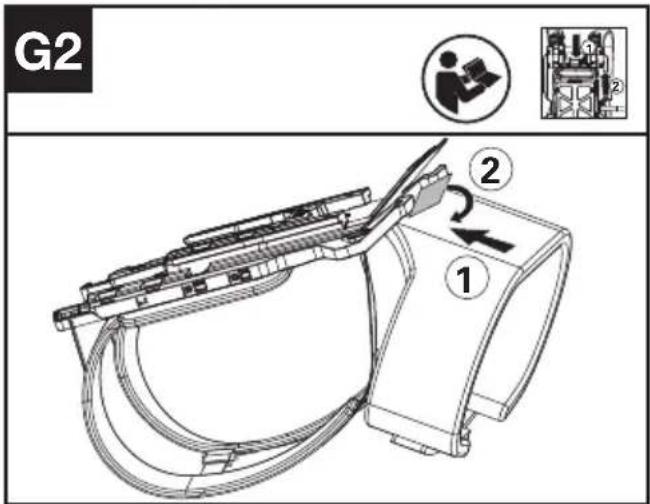

1. Aprire il velcro e rimuovere la cinghia dalla patta del telaio. (Vedere Fig. G1)2. Inserire il lembo del telaio nella tasca sulla cintura. Ruotare la cinghia no a quando l'intera aletta del telaio è nella tasca. Fissare con la linguetta in velcro. (Vedi Fig. G2)Smontaggio e montaggio della tracolla.(Vedere Fig H1,H2)Press

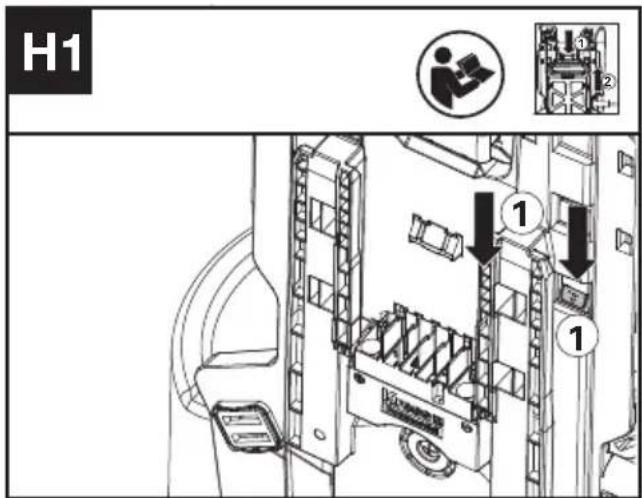

1. Premere il pulsante e rilasciare i cursori dal telaio..(Vedere Fig H1)

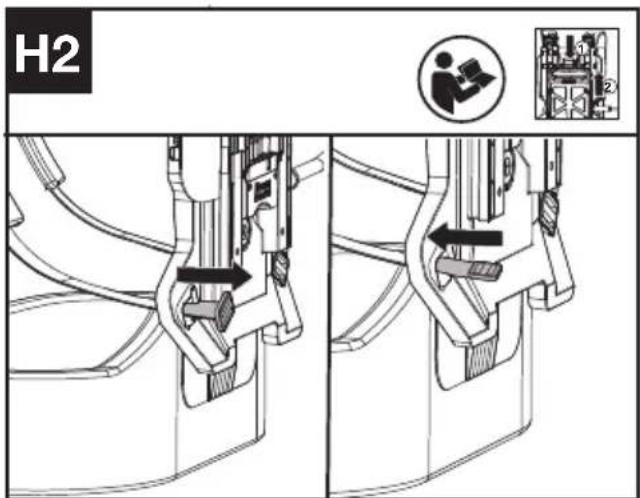

attraverso la fessura per rilasciare l'interruttore. Ruotare di 90° il triangolo di commutazione e passare indietro attraverso la fessura per rimuovere. (Vedere Fig H2)

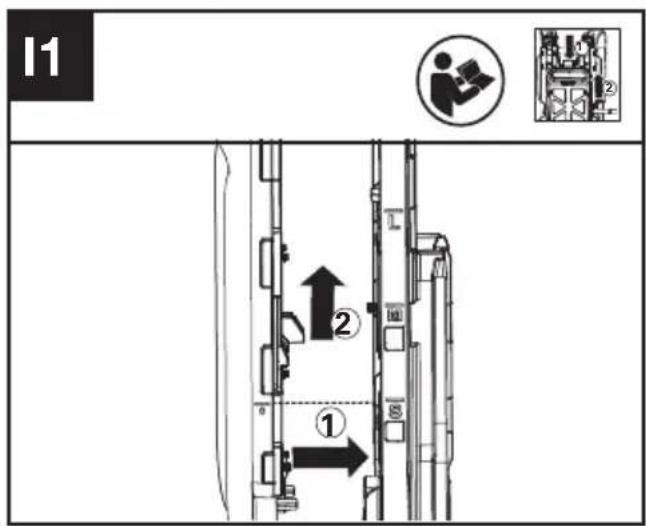

3. Abbinare il simbolo "-" tra il telaio e il cursore,

quindi sollevare il cursore verso l'alto per assemblare l'imbracatura (Vedere Fig. I1) Nota: l'imbracatura è progettata con tre altezze (S/M/L) per permettervi di scegliere l'altezza adatta.

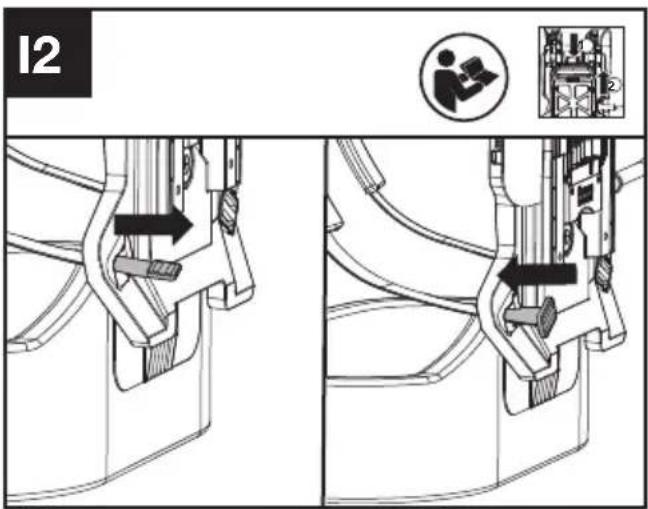

4.Girare l'interruttore in modo che si trovi a 90° lungo la cinghia. Passare l'interruttore e la cinghia attraverso la fessura nel telaio. Rilasciare l'interruttore e tirare indietro verso il telaio. Assicurarsi che la tracolla non sia attorcigliata. (Vedere Fig I2)

MANUTENZIONE E PULIZIA

Utilizzare una spazzola morbida per pulire i detriti sulla supercie dell'imbracatura. Non utilizzare mai acqua o detergenti chimici per pulire l'imbracatura. Rimuovere l'umidità con un panno morbido e asciutto poiché l'umidità può causare un rischio di urto. ATTENZIONE: rimuovere la batteria e l'adattatore dal cablaggio prima di eseguire qualsiasi regolazione, manutenzione o riparazione. CONSERVAZIONE Conservare sempre l'imbracatura in uno spazio chiuso inaccessibile ai bambini. Mantenere tutti i controlli di lavoro privi di polvere. Tenere lontano da agenti corrosivi. Non posizionare oggetti sulla parte superiore dell'imbracatura e posizionare l'imbracatura sul pavimento piatto.

MALFUNZIONAMENTO Nella tabella seguente sono riportati i problemi e le azioni che è possibile eseguire se la macchina non funziona correttamente. ATTENZIONE: spegnere la macchina e rimuovere la batteria prima di qualsiasi risoluzione dei problemi. Problema Possibile causa Soluzione L’utensile non fun- ziona

è stata inserita (correttamente)

elettrico assente tra il pacco batteria e l’imbracatura per zaino

contatto elettrico tra l'adattatore e l'utensile

correttamente la batteria nell'imbracatura dello zaino.

pacco batteria e controllare il contatto. Quindi reinstallare il gruppo batteria.

l'adattatore dallo strumento, quindi ricollegarli. Durante il funzion- amento viene emesso un bip. Cortocircuito dovuto al dan- neggiamento del cavo di alimen- tazione. Interrompere immedi- atamente il funzionamento. Rimuovere il pacco batteria e sostituire il cavo di alimen- tazione.34

DATI TECNICI KAC900 Pacco batterie idoneo Batteria Kress 60 V Peso (Utensile nudo) 2.25 kg Si consiglia di acquistare gli accessori presso lo stesso rivenditore presso il quale è stato acquistato l'utensile. Per ulteriori dettagli, consultare la confezione degli accessori. Il rivenditore può fornirvi assistenza e consigliarvi.ES
