MANUAL DE UTILIZADOR KAC900 KRESS

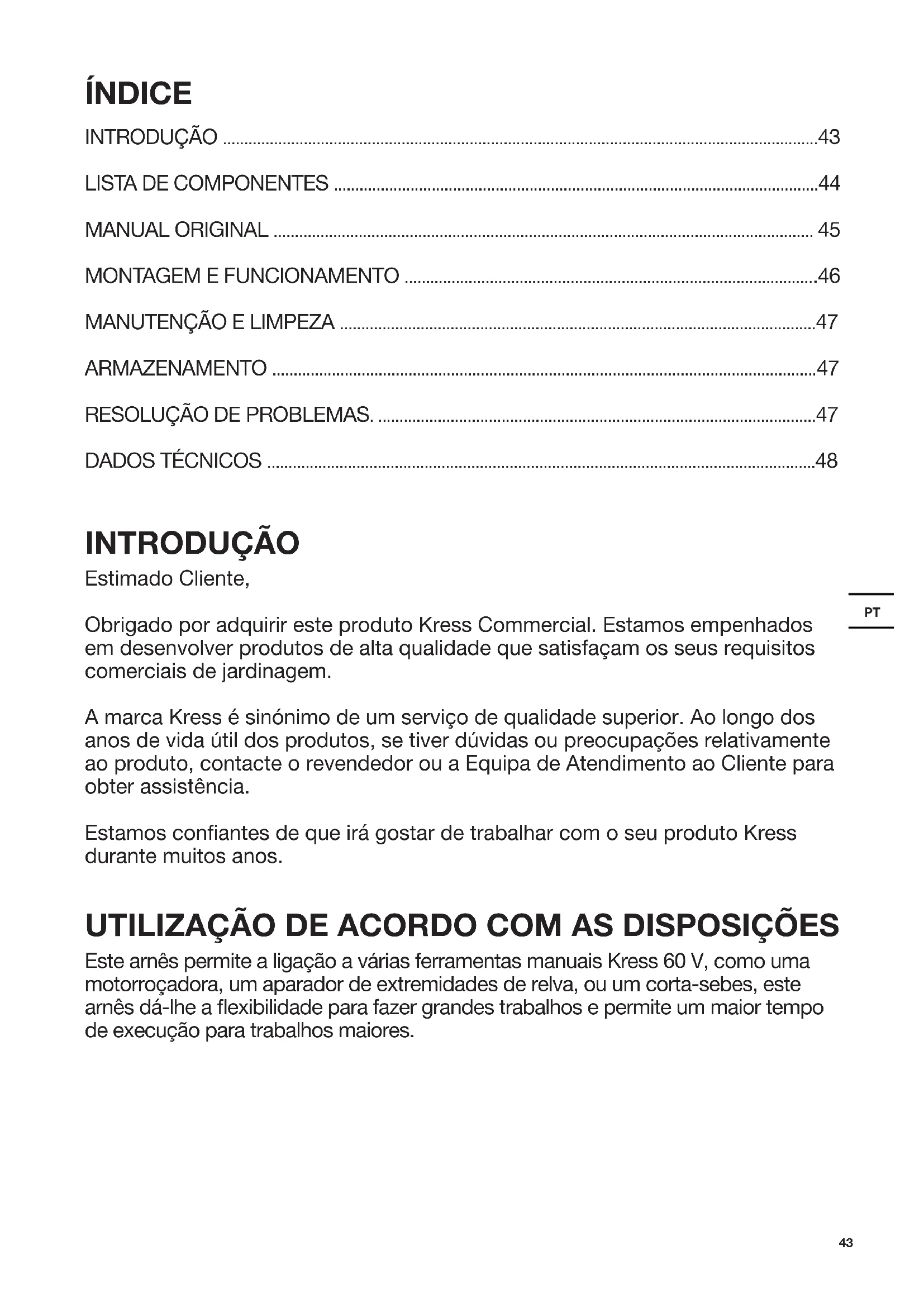

• ÍNDICE INTRODUÇÃO p. 43
• LISTA DE COMPONENTES p. 44
• MANUAL ORIGINAL p. 45
• MONTAGEM E FUNCIONAMENTO p. 46
• MANUTENÇÃO E LIMPEZA p. 47
• ARMAZENAMENTO p. 47
• RESOLUÇÃO DE PROBLEMAS p. 47
• DADOS TÉCNICOS INTRODUÇÃO Estimado Cliente, Obrigado por adquirir este produto Kress Commercial. Estamos empenhados em desenvolver produtos de alta qualidade que satisfaçam os seus requisitos comerciais de jardinagem. A marca Kress é sinónimo de um serviço de qualidade superior. Ao longo dos anos de vida útil dos produtos, se tiver dúvidas ou preocupações relativamente ao produto, contacte o revendedor ou a Equipa de Atendimento ao Cliente para obter assistência. Estamos conantes de que irá gostar de trabalhar com o seu produto Kress durante muitos anos. UTILIZAÇÃO DE ACORDO COM AS DISPOSIÇÕES Este arnês permite a ligação a várias ferramentas manuais Kress 60 V, como uma motorroçadora, um aparador de extremidades de relva, ou um corta-sebes, este arnês dá-lhe a exibilidade para fazer grandes trabalhos e permite um maior tempo de execução para trabalhos maiores.44 p. 48

FAIXA DE ELEVAÇÃO DE CARGA

LIBERTAÇÃO DE AJUSTE DA ALTURA DA ESTRUTURA

BOTÃO DE LIBERTAÇÃO DA BATERIA

• Acessórios ilustrados ou descritos não estão totalmente abrangidos no fornecimento.

DE FERRAMENTAS ELÉCTRICAS AVISO Leia todos os avisos de segurança, instruções, ilustrações e especificações fornecidos com esta ferramenta elétrica. Caso não siga todas as instruções listadas de seguida poderá resultar e choque elétrico, incêndio e/ou lesões graves. Guarde estas instruções para referência futura. Os termos “ferramenta eléctrica” utilizados em todos os avisos constantes destas instruções referem-se à sua ferramenta eléctrica accionada por bateria (sem cabo de alimentação). SÍMBOLOS Para reduzir o risco de ferimentos o uti- lizador deve ler o manual de instruções Atenção

Certique-se de que a bateria é removida antes de substituir os acessórios. Os equipamentos eléctricos não devem ser depositados com o lixo doméstico. Se existirem instalações adequadas deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.46

MONTAGEM E FUNCIONAMENTO NOTA: Antes de utilizar a ferramenta, leia atentamente o livro de instruções.AVISO: Este arnês de bateria apenas pode ser utilizado com ferramentas manuais Kess sem fio.

NOTA: Verique cuidadosamente as baterias Kress para se certicar de que não há peças danicadas ou em falta. Se ocorrer algum dano, entre em contacto com o Representante do Serviço Assistência Técnica. OPERAÇÃO Ajustar a altura da estrutura (Ver Fig. A1, A2)

Nota: É possível ajustar a altura da estrutura de acordo com a altura e no peso do utilizador. O arnês Kress tem três alturas (S/M/L) para a sua escolha.1. Carregue o botão e liberte o deslizador da estrutura;2. Encontre a altura adequada, combine o símbolo "-" como mostrado, encaixe o deslizador e levante para terminar a montagem, e deve ouvir um "clique". Instalar/ remover o módulo de bateria (Ver Fig. B1, B2, B3)

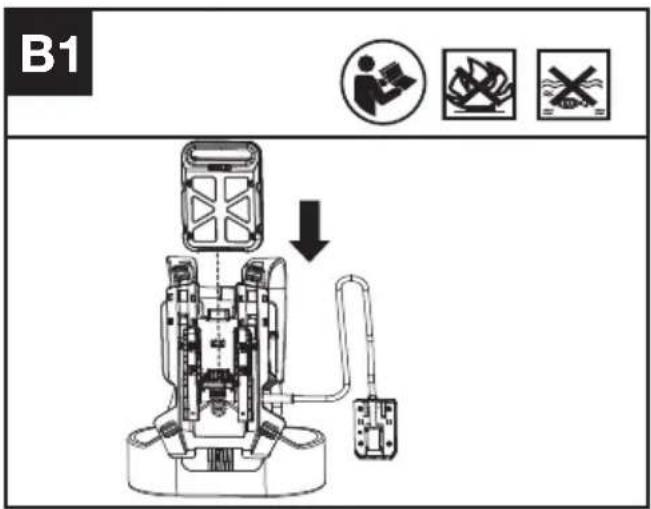

1. Alinhe o módulo de bateria com a base de montagem da bateria e, em seguida, deslize-o para dentro da base para instalar a bateria.2. Carregue o botão de libertação do módulo de bateria, depois levante o módulo de bateria ao longo da base de montagem para remover a bateria.PT

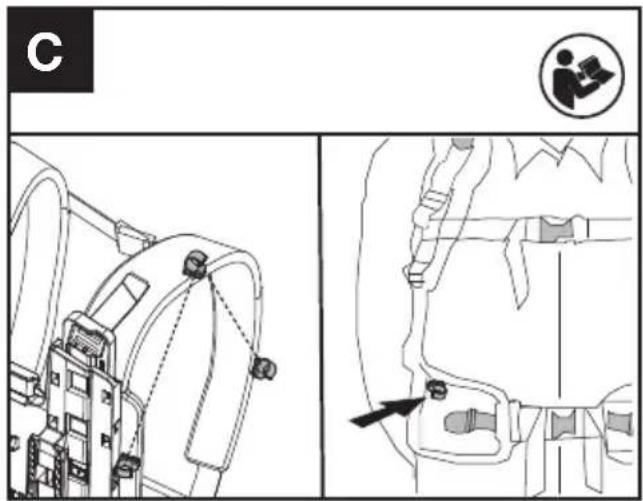

Fixe o cabo nas posições de arnês.(Ver Fig

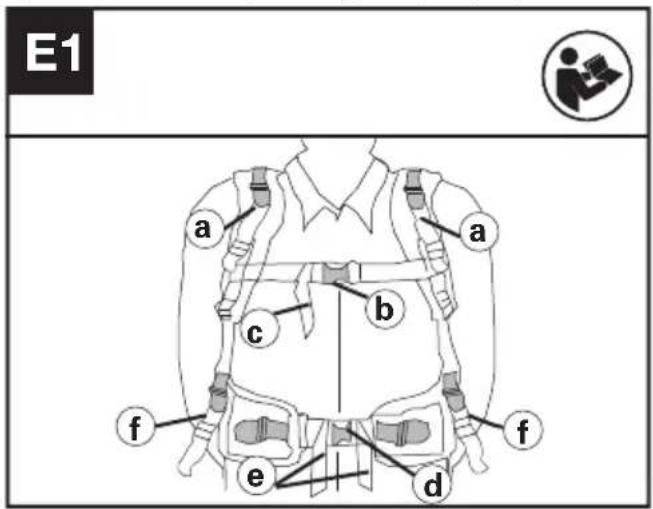

Sugere-se que xe o cabo nos grampos do cabo durante a operação, de modo a evitar obstruções devido a cabos desorganizados. Os grampos de cabo são colocados ao longo da alça de ombro e do cinto da cintura, o que lhe proporciona duas formas diferentes de organizar os cabos. Ajustar o arnês (Ver Fig. E1, E2,E3)

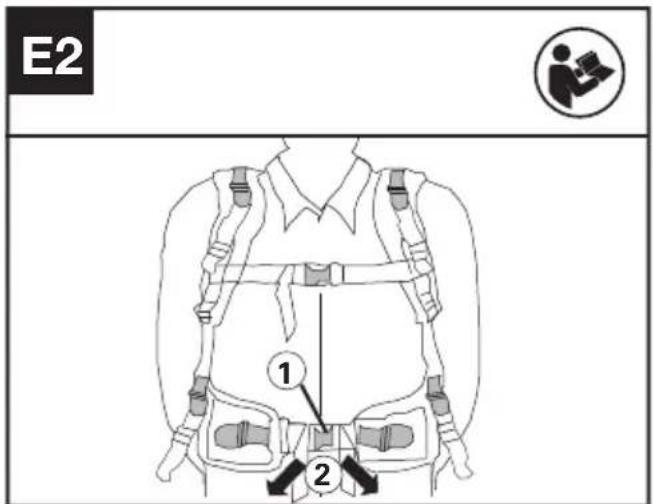

1. Encaixe a vela da cintura (d). Ajuste o comprimento do cinto da cintura (e) para se certicar de que está bem posicionado nas ancas. (Ver Fig. E2) 2. Aperte a alça de ombro (a) e não se esqueça de deixar um pequeno espaço sobre o ombro para distribuir o peso da bateria sobre os ombros para equilibrar o peso. (Ver Fig. E3)3. Encaixe a vela (b) do peito e ajuste o cinto (c) do peito antes do trabalho. (Ver Fig. E3)AVISO: Não use outras alças para o ombro quando usar este arnês de mochila. Ligar o arnês à sua máquina(Ver Fig F1, F2)

1. Insira o adaptador da bateria na ferramenta manual sem o Kress. Siga as instruções no manual da ferramenta para começar a utilizar a ferramenta. Retire o adaptador da ferramenta após a utilização.AVISO: Se ouvir um sinal sonoro durante o funcionamento, isso pode indicar um curto-circuito devido a danos no cabo de alimentação. Por favor, pare de trabalhar imediatamente. Retire a bateria e substitua o cabo de alimentação.48

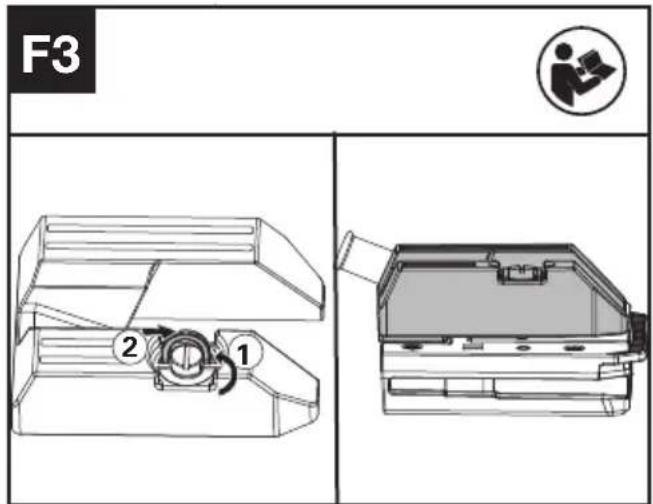

NOTA: Para uma melhor distribuição do peso, é fornecido um kit de peso com o arnês de mochila.1. Levante o anel e rode o parafuso no sentido anti-horário, depois empurre o kit de peso ao longo do adaptador da bateria. (Ver FIG. F2)2. Rode o parafuso no sentido horário para terminar a montagem do kit de peso e do adaptador de bateria. A seguir, insira o adaptador de bateria nas ferramentas manuais Kress. (Ver FIG. F3)AVISO: Antes de fazer a ligação, certique-se de que a sua máquina está desligada. Quando utilizar a ferramenta, use luvas de proteção.

RETIRAR E ENCAIXAR O ARNÊS

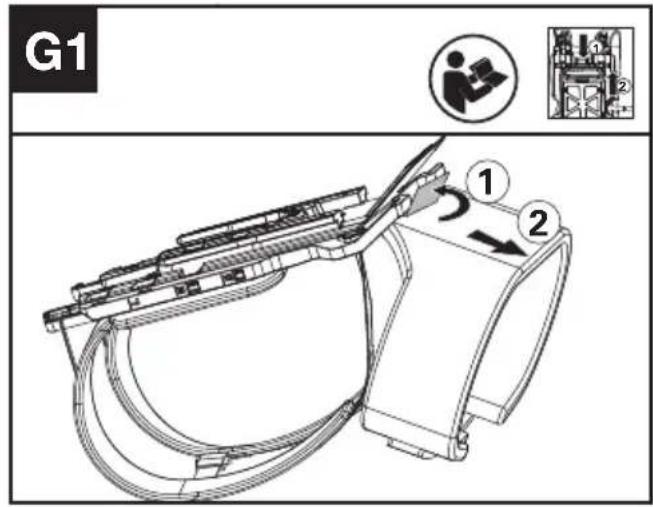

Desmontagem e montagem do cinto da cintura. (Ver Fig G1,G2)1. Abra o velcro e retire o cinto da aba da estrutura. (Ver Fig. G1)2. Insira a aba da estrutura na bolsa do cinto. Rode o cinto até que toda a aba da estrutura esteja na bolsa. Fixe com a aba de velcro. (Ver FIG. G2)

Desmontagem e montagem da alça de ombro.(Ver Fig H1,H2)Press

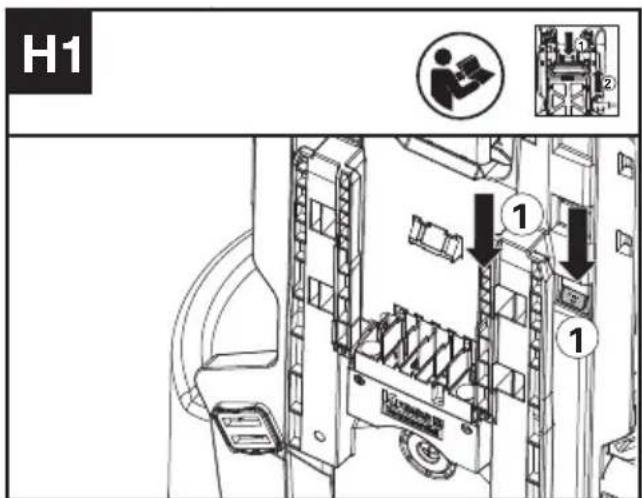

1. Carregue o botão e solte os deslizadores da estrutura.(Ver Fig H1)2.Para remover a alça de ombro, empurre a alça através da ranhura para libertar o fecho. Rode o triângulo do fecho 90° e passe-o pela ranhura para remover.(Ver Fig H2)3. Faça corresponder o símbolo "-" entre a estrutura e o deslizador, depois levante o deslizador para cima para montar o arnês (Ver Fig. I1)Nota: O arnês está concebido com três alturas (S/M/L) para que possa escolher a altura adequada.PT

4.Rode o bloqueio de modo a que que 90° ao longo da alça. Passe o bloqueio e a alça através da ranhura na estrutura. Solte o bloqueio e puxe para trás em direção à estrutura. Certique-se de que a alça do ombro não está torcida.(Ver Fig I2)

MANUTENÇÃO E LIMPEZA

Use uma escova macia para limpar os resíduos na superfície do arnês. Nunca use água ou produtos de limpeza químicos para limpar o arnês. Limpe qualquer humidade com um pano macio e seco, porque a humidade pode causar o perigo de choque elétrico AVISO: Retire a bateria e o adaptador do arnês antes de fazer qualquer ajuste, manutenção ou reparação. ARMAZENAMENTO Guarde sempre o seu arnês num espaço fechado e inacessível para as crianças. Mantenha todos os controlos de operação livres de poeiras. Mantenha longe de agentes corrosivos. Não coloque quaisquer objetos em cima do arnês e coloque o arnês em chão plano.

PROBLEMAS O quadro seguinte apresenta problemas e ações que pode realizar se a sua máquina não funcionar corretamente.AVISO: Desligue a máquina e remova a bateria antes de tentar resolver qualquer problema.Problema Causa possível SoluçãoA ferra-menta não funciona1. A bateria não está introduzida (corretamente)2. Não há contacto elétrico entre o módulo de bateria e o arnês de mochila3. O módulo de bateria está sem carga4. Não há contacto elétrico entre o adaptador e a ferramenta 1. Introduza corretamente a bateria no arnês de mochila. 2. Retire o módulo de ba-teria e verique o contacto. Em seguida volte a instalar o módulo de bateria.3. Carregue o módulo de bateria.4. Desligue o adaptador da ferramenta, e volte a ligá-lo.É emitido um sinal sonoro durante o funciona-mento.Curto-circuito devido a danos no cabo de alimentação.Pare de trabalhar imediatamente. Retire a bateria e substitua o cabo de alimentação.50

KAC900 Módulo de bateria adequado Módulo de bateria Kress de 60 V Peso (Ferramenta nua) 2.25 kg Recomendamos que compre os seus acessórios no mesmo revendedor que lhe vendeu a ferramenta. Consulte a embalagem do acessório para obter mais detalhes. O seu revendedor pode ajudá-lo e oferecer conselhos.NL
